人体穴位探测器的制作方法

专利名称人体穴位探测器的制作方法

技术领域本发明属于电子技术应用与医疗器械技术领域，是关于一种人体穴位探测器。

背景技术穴位探测器是用于探测人体经络穴位或患者敏感穴位的。它是用于患者在针灸、 电疗、按摩前帮助患者辅助找准穴位的一种医疗器械。人体穴位探测器实际就是皮肤电阻测试器。既然是测试人体皮肤的电阻，那么用高阻万用表也应能代之，如用MFlO万用表寻找左手的“外关”穴位时，将万用表置于 RX 100K档，左手手指捏住万用表的一根表笔，右手持另一根表笔，当表笔触及到“外关”穴位时，电阻约为I. 3ΜΩ，而当表笔偏离“外关”穴位仅几毫米时，电阻即刻高达5ΜΩ以上。 可见用万用表探测人体穴位是可行的，但人体皮肤的电阻因人(患者)而异，且有RX100K 高阻档的万用表价格很高，正确使用万用表也需要具有一定的常识，存在大材小用之问题。为解决使用万用表寻找人体穴位存在一定的缺陷，本发明根据万用表寻找人体穴位的原理，人体穴位探测器的设计以人体电阻作为穴位探测电路的一部分，人体穴位处的电阻比非穴位处的要小，为提高探测穴位的灵敏度，降低探穴的误差，电路中增设了穴位信号放大电路和灵敏度调节电路，并且辅以声光指示电路，大大方便了患者的临床使用。以下详细说明人体穴位探测器在实施过程中所涉及的有关技术内容。

发明内容

发明目的及有益效果本发明所述的穴位探测器是用于探测人体经络穴位或患者敏感穴位的。用于患者在针灸、电疗、按摩时帮助患者辅助找准人体穴位的一种医疗器械。 为解决使用万用表寻找人体穴位存在一定的缺陷，本发明根据万用表探测人体穴位的原理，人体穴位处的电阻比非穴位处的要小得多，人体穴位探测器的设计以人体电阻作为穴位探测电路的一部分，为提高探测穴位的灵敏度，降低探穴的误差，电路中增设了穴位信号放大电路和灵敏度调节电路，并且辅以声光指示电路，大大方便了患者的临床使用。电路工作原理穴位探测原理是基于人体的非穴位和穴位(经络口)呈现的电阻差异，利用电子方法进行探测，在找到穴位时，通过声光信号进行指示。穴位探测器有两个探测电极即手持电极和探穴电极。使用时，将穴位探测器手持电极握于被探测者手中，探穴电极触及人体皮肤穴位的大致位置，当移动探穴电极接近穴位或触及到穴位处时，因两个电极之间呈低阻值，使NPN型三极管VTl饱和导通，单稳态电路中555时基电路的第2脚呈低电平，其第3脚呈高电平，使NPN型三极管VT2导通，发光二极管LED和蜂鸣器HA发出声、光指示信号。技术方案人体穴位探测器，它由6V直流电源、探测电极及穴位信号放大电路、单稳态电路、声光指示电路组成，其特征包括探测电极及穴位信号放大电路由探穴电极、手持电极、NPN型三极管VT1、电阻 R1、线性电位器RP、电阻R2、电阻R3组成，线性电位器RP的一端接电阻Rl的一端，电阻Rl的另一端接电路正极VCC，线性电位器RP的另一端接电阻R2的一端，电阻R2的另一端接电路地GND，线性电位器RP的活动臂接电阻R3的一端和手持电极，电阻R3的另一端接NPN 型三极管VTl的基极，NPN型三极管VTl的集电极接单稳态电路，NPN型三极管VTl的发射极接电路地GND，手持电极接电路正极VCC ；单稳态电路时基电路ICl选用的型号为NE555，时基电路ICl的第2脚和第6脚接NPN型三极管VTl的集电极，时基电路ICl的第4脚和第8脚接电路正极VCC，时基电路 ICl的第I脚接电路地GND;声光指示电路由发光二极管LED、电阻R4、NPN型三极管VT2、蜂鸣器HA组成，发光二极管LED的正极接时基电路ICl的第3脚，发光二极管LED的负极接电阻R4的一端， 电阻R4的另一端接NPN型三极管VT2的基极，NPN型三极管VT2的集电极接蜂鸣器HA的负极，蜂鸣器HA的正极接电路正极VCC，NPN型三极管VT2的发射极接电路地GND。6V直流电源的正极接电路正极VCC，6V直流电源的负极与电路地GND相连。

脉冲金属探测器线圈绕制方法

脉冲金属探测器是一种常见的金属探测器，它通过电磁感应原理来探测金属物体。而探测器的核心部分就是线圈，线圈的绕制方法对探测器的性能有着至关重要的影响。下面我们就来详细了解一下脉冲金属探测器线圈的绕制方法。

我们需要了解线圈的基本结构。线圈由导线绕制而成，一般采用铜线或铝线。线圈的形状有很多种，常见的有圆形、椭圆形、方形等。线圈的大小和形状对探测器的灵敏度和深度有着很大的影响。

线圈的绕制方法有两种，一种是手工绕制，另一种是机器绕制。手工绕制需要一定的技术和经验，而机器绕制则可以大大提高生产效率和线圈的质量。

手工绕制线圈的方法比较简单，首先需要准备好导线和线圈模具。将导线固定在模具上，然后开始绕制线圈。绕制时需要注意导线的张力和绕制的密度，以保证线圈的质量和性能。手工绕制的线圈一般适用于小批量生产和个人制作。

机器绕制线圈的方法则更加复杂，需要专门的线圈绕制机。线圈绕制机可以根据不同的要求自动调整绕制速度和张力，以保证线圈的质量和性能。机器绕制的线圈一般适用于大批量生产和工业制造。

无论是手工绕制还是机器绕制，线圈的绕制都需要注意以下几点：

1.导线的选择：导线的材质和直径对线圈的性能有着很大的影响。一般来说，铜线比铝线更适合用于线圈的绕制，因为铜线的电导率更高。导线的直径也需要根据线圈的大小和形状来选择，以保证线圈的质量和性能。

2.绕制的密度：线圈的绕制密度对探测器的灵敏度和深度有着很大的影响。一般来说，线圈的绕制密度越大，探测器的灵敏度和深度就越高。但是，过高的绕制密度也会导致线圈的电阻增大，从而影响探测器的性能。

3.线圈的形状：线圈的形状对探测器的灵敏度和深度也有着很大的影响。一般来说，圆形线圈比方形线圈更适合用于探测器，因为圆形线圈的磁场分布更均匀，探测器的灵敏度和深度更高。

4.线圈的层数：线圈的层数也对探测器的性能有着很大的影响。一般来说，线圈的层数越多，探测器的灵敏度和深度就越高。但是，过多的层数也会导致线圈的电阻增大，从而影响探测器的性能。

金属探测器原理与制作

金属探测器是一种专门用来探测金属的仪器，除了用于探测有金属外壳或金属部件的地雷之外，还可以用来探测隐蔽在墙壁内的电线、埋在地下的水管和电缆，甚至能够地下探宝，发现埋藏在地下的金属物体。金属探测器还可以作为开展青少年国防教育和科普活动的用具，当然也不失为是一种有趣的娱乐玩具。

工作原理

由金属探测器的电路框图可以看出，本金属探测器由高频振荡器、振荡检测器、音频振荡器和功率放大器等组成。

高频振荡器

由三极管VT1和高频变压器T1等组成，是一种变压器反馈型LC振荡器。T1的初级线圈L1和电容器C1组成LC并联振荡回路，其振荡频率约200kHz，由L1的电感量和C1的电容量决定。T1的次级线圈L2作为振荡器的反馈线圈，其“C”端接振荡管VT1的基极，“D”端接VD2。由于VD2处于正向导通状态，对高频信号来说，“D”端可视为接地。在高频变压器T1中，如果“A” 和“D”端分别为初、次级线圈绕线方向的首端，则从“C”端输入到振荡管VT1基极的反馈信号，能够使电路形成正反馈而产生自激高频振荡。振荡器反馈电压的大小与线圈L1、L2的匝数比有关，匝数比过小，由于反馈太弱，不容易起振，过大引起振荡波形失真，还会使金属探测器灵敏度大为降低。振荡管VT1的偏置电路由R2和二极管VD2组成，R2为VD2的限流电阻。由于二极管正向阈值电压恒定（约0.7V），通过次级线圈L2加到VT1的基极，以得到稳定的偏置电压。显然，这种稳压式的偏置电路能够大大增强VT1高频振荡器的稳定性。为了进一步提高金属探测器的可靠性和灵敏度，高频振荡器通过稳压电路供电，其电路由稳压二极管VD1、限流电阻器R6和去耦电容器C5组成。振荡管VT1发射极与地之间接有两个串联的电位器，具有发射极电流负反馈作用，其电阻值越大，负反馈作用越强，VT1的放大能力也就越低，甚至于使电路停振。RP1为振荡器增益的粗调电位器，RP2为细调电位器。

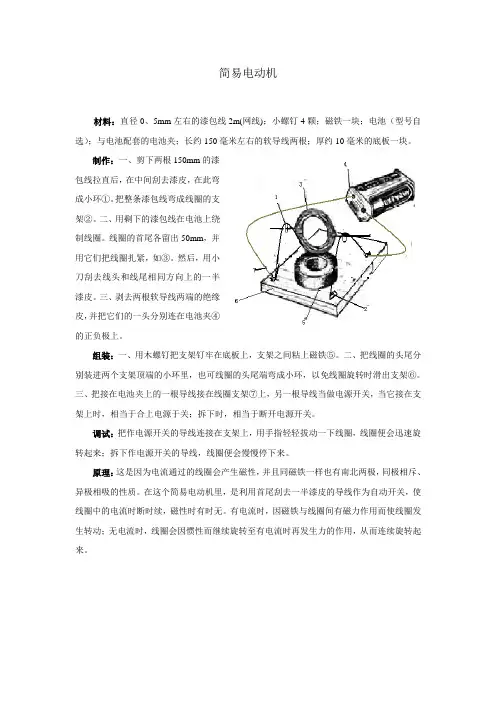

简易电动机

材料：直径0、5mm左右的漆包线2m(网线)；小螺钉4颗；磁铁一块；电池（型号自选）；与电池配套的电池夹；长约150毫米左右的软导线两根；厚约10毫米的底板一块。

制作：一、剪下两根150mm的漆包线拉直后，在中间刮去漆皮，在此弯成小环①。把整条漆包线弯成线圈的支架②。二、用剩下的漆包线在电池上绕制线圈。线圈的首尾各留出50mm，并用它们把线圈扎紧，如③。然后，用小刀刮去线头和线尾相同方向上的一半漆皮。三、剥去两根软导线两端的绝缘皮，并把它们的一头分别连在电池夹④的正负极上。

组装：一、用木螺钉把支架钉牢在底板上，支架之间粘上磁铁⑤。二、把线圈的头尾分别装进两个支架顶端的小环里，也可线圈的头尾端弯成小环，以免线圈旋转时滑出支架⑥。三、把接在电池夹上的一根导线接在线圈支架⑦上，另一根导线当做电源开关，当它接在支架上时，相当于合上电源于关；拆下时，相当于断开电源开关。

调试：把作电源开关的导线连接在支架上，用手指轻轻拔动一下线圈，线圈便会迅速旋转起来；拆下作电源开关的导线，线圈便会慢慢停下来。

原理：这是因为电流通过的线圈会产生磁性，并且同磁铁一样也有南北两极，同极相斥、异极相吸的性质。在这个简易电动机里，是利用首尾刮去一半漆皮的导线作为自动开关，使线圈中的电流时断时续，磁性时有时无。有电流时，因磁铁与线圈间有磁力作用而使线圈发生转动；无电流时，线圈会因惯性而继续旋转至有电流时再发生力的作用，从而连续旋转起来。
