外墙分格缝和滴水线采用成品塑料条施工工艺（SJGF/3-004-2006）一、前言目前外墙面分格条做法形式多样，根据分格条采用材料不同，主要有三种方法：一是预埋木条，即在抹面砂浆中预埋木条，然后在涂装施工后再去除木条，并用深色漆勾缝；二是用铝合金条，工程实践证明，这种作法存在较多缺陷。

首先是铝合金条在安装过程中容易遭到破坏，如碰扁、折弯等；其次是铝合金条镶嵌在水泥墙面中，如遇阴雨天，雨水会顺铝合金条与墙面裂缝处渗漏至内墙，尤其是山墙部位更为严重，影响用户的正常使用。

三是采用成品塑料分格条，这样可以保证分格条深浅一致，槽内平整光滑，最大限度降低平直度误差。

近几年来，我公司一些工程在施工中采用成品塑料条处理外墙抹灰分格缝和滴水线，很大程度地提高了工程施工质量和施工效率，达到较好应用效果。

二、分格条特点1、外墙分格缝和滴水线采用成品塑料条优点明显，应用塑料条代替铝合金条和预埋木条做法，可解决用铝合金条和预埋木条存在的缺陷。

2、采用成品塑料条处理外墙抹灰分格缝和滴水线，真正做到横平竖直、宽度均匀、颜色一致的质量效果。

三、适用范围成品塑料分格条适用于水泥砂浆、水刷石、涂料等外墙分格缝；各种滴水线和外墙不同饰面之间的分格。

四、材料要求塑料分格条采用PVC硬质塑料材料，厚度为1～2.5mm，长度为2000～6000mm，宽度为10～50mm，深度为10～25mm（商店有售）。

具体尺寸按设计规定执行，无规定时，分格缝塑料条选用20mm×5mm断面尺寸，滴水线塑料条选用15mm×5mm断面尺寸，以2-3mm厚水泥浆粘嵌在砂浆内，不回收。

五、工艺原理塑料分格条材质坚硬挺拨，不易变形，尺寸、色泽一致，用于外墙分格缝和滴水线很容易做到横平竖直、宽窄和颜色一致、粘结牢固的良好效果。

六、工艺流程及操作要点1、工艺流程当建筑物进入外墙装修时，首先抹好外墙基层底灰，墙面上按设计图要求或事先研究的装饰线方案弹线分格，拉通线弹出水平分格线，柱子等侧面用水平尺引过去，以保平直度，竖向分格缝，应统一吊线分块。

外墙分格缝和滴水线采用成品塑料条施工工艺（SJGF/3-004-2006）一、前言目前外墙面分格条做法形式多样，根据分格条采用材料不同，主要有三种方法：一是预埋木条，即在抹面砂浆中预埋木条，然后在涂装施工后再去除木条，并用深色漆勾缝；二是用铝合金条，工程实践证明，这种作法存在较多缺陷。

首先是铝合金条在安装过程中容易遭到破坏，如碰扁、折弯等；其次是铝合金条镶嵌在水泥墙面中，如遇阴雨天，雨水会顺铝合金条与墙面裂缝处渗漏至内墙，尤其是山墙部位更为严重，影响用户的正常使用。

三是采用成品塑料分格条，这样可以保证分格条深浅一致，槽内平整光滑，最大限度降低平直度误差。

近几年来，我公司一些工程在施工中采用成品塑料条处理外墙抹灰分格缝和滴水线，很大程度地提高了工程施工质量和施工效率，达到较好应用效果。

二、分格条特点1、外墙分格缝和滴水线采用成品塑料条优点明显，应用塑料条代替铝合金条和预埋木条做法，可解决用铝合金条和预埋木条存在的缺陷。

2、采用成品塑料条处理外墙抹灰分格缝和滴水线，真正做到横平竖直、宽度均匀、颜色一致的质量效果。

三、适用范围成品塑料分格条适用于水泥砂浆、水刷石、涂料等外墙分格缝；各种滴水线和外墙不同饰面之间的分格。

四、材料要求塑料分格条采用PVC硬质塑料材料，厚度为1～2.5mm，长度为2000～6000mm，宽度为10～50mm，深度为10～25mm（商店有售）。

具体尺寸按设计规定执行，无规定时，分格缝塑料条选用20mm×5mm断面尺寸，滴水线塑料条选用15mm×5mm断面尺寸，以2-3mm厚水泥浆粘嵌在砂浆内，不回收。

五、工艺原理塑料分格条材质坚硬挺拨，不易变形，尺寸、色泽一致，用于外墙分格缝和滴水线很容易做到横平竖直、宽窄和颜色一致、粘结牢固的良好效果。

六、工艺流程及操作要点1、工艺流程当建筑物进入外墙装修时，首先抹好外墙基层底灰，墙面上按设计图要求或事先研究的装饰线方案弹线分格，拉通线弹出水平分格线，柱子等侧面用水平尺引过去，以保平直度，竖向分格缝，应统一吊线分块。

一、顶棚装饰工程施工工艺＜1＞铝合金吊顶工艺流程：弹线→划龙骨分档线→安装主龙骨吊杆→安装主龙骨→安装中龙骨→安装铝合金条板操作工艺：弹顶棚标高水平线：根据楼层标高水平线，用尺竖向量至顶棚设计标高，沿墙四周弹顶棚标高水平线。

弹龙骨分格线：按设计要求的主龙骨间距布置，在顶棚上弹主龙骨线，根据施工规范要求在主龙骨线上标吊点。

安装主龙骨吊杆：弹好主龙骨线吊点后，确定吊杆下端的标高，吊杆采用Φ6钢筋，按主龙骨位置及吊挂间距，将吊杆角钢角码一端用膨胀螺栓与楼板固定牢固。

安装主龙骨：配装吊杆螺母，安装吊挂件。

安装主龙骨：将主龙骨与吊挂件连接，拧好螺母。

主龙骨相接处装好连接件，拉线调整标高、起拱（按照房屋短向长度的1/200～1/300）和平直；安装次龙骨：根据室内尺寸，排好天花排版图，按照排版图按弹好的次龙骨分档线，卡放次龙骨；吊挂次龙骨：按设计要求的次龙骨间距，将次龙骨通过吊挂件吊挂在主龙骨上。

安装边龙骨。

安装铝合金条板：在安装铝扣板前必须对顶棚内的各种管线进行检查验收，并经打压试验合格后，才允许安装铝合金条板。

＜2＞乳胶漆涂料顶棚工艺流程：施工准备→基层处理→涂刷第一遍乳胶漆→涂刷第二遍乳胶漆→涂第三遍乳胶漆→成品保护。

施工工艺：基层处理：将基层灰尘、油污和灰渣清理干净。

用白水泥、滑石粉与108胶调腻子，补平基层表面的裂缝和凹凸不平处，干透后用砂纸磨平，然后满刮腻子，等干燥后用1号砂纸打磨平整，并清除浮灰。

涂刷第一遍乳胶漆：先将顶面面仔细清扫干净，用布将墙面粉尘擦净。

涂刷顺序先上后下，自左向右。

一般用排笔涂刷，使用新排笔时，注意将活动的笔毛理掉。

乳胶漆涂料使用前搅拌均匀，根据基层及环境温度情况，可加10％水稀释，以防头遍涂料不开。

干燥后复补腻子，待复补腻子干透后，用1号砂纸磨光，并清扫干净。

涂刷第二遍乳胶漆：操作要求同第一遍乳胶漆，涂刷前要充分搅拌，如不很稠，不宜加水或尽量少加水，以防露底。

漆膜干燥后，用细砂纸将墙面小疙瘩和排笔毛打磨掉，磨光滑后用布擦干净。

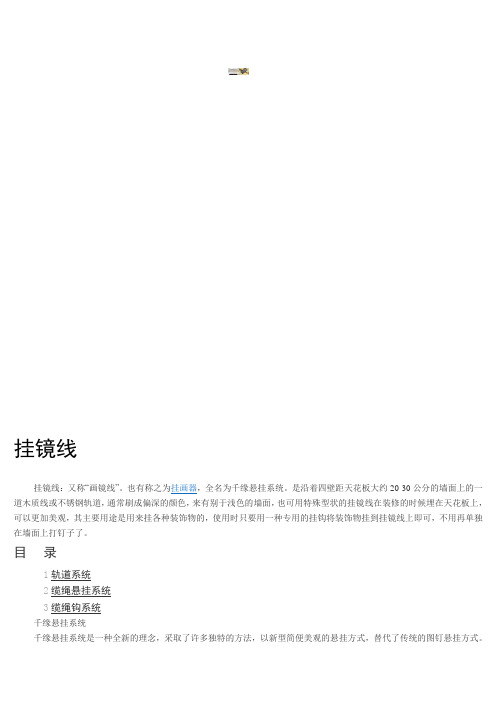

挂镜线挂镜线：又称“画镜线”。

也有称之为挂画器，全名为千缘悬挂系统。

是沿着四壁距天花板大约20-30公分的墙面上的一道木质线或不锈钢轨道，通常刷成偏深的颜色，来有别于浅色的墙面，也可用特殊型状的挂镜线在装修的时候埋在天花板上，可以更加美观，其主要用途是用来挂各种装饰物的，使用时只要用一种专用的挂钩将装饰物挂到挂镜线上即可，不用再单独在墙面上打钉子了。

目录1轨道系统2缆绳悬挂系统3缆绳钩系统千缘悬挂系统千缘悬挂系统是一种全新的理念，采取了许多独特的方法，以新型简便美观的悬挂方式，替代了传统的图钉悬挂方式。

传统的挂字画和挂艺术品的方式就是直接在墙壁上钉钉子，一旦想要换个地方就得重新钉钉子。

原来钉的地方就留下一个洞，新钉的地方也很容易把墙壁弄花，非常影响美观。

千缘悬挂系统代替了这种传统死板的方式，可以轻而易举地在整个房间的四壁上完整安装，甚至包括每个墙角！也可以上下左右随意调节所悬挂的艺术品。

广泛应用于博物馆悬挂系统、画廊悬挂系统、字画悬挂系统、画框悬挂系统、家居装饰悬挂系统及工程装饰悬挂系统。

可以灵活地旋转和移动挂钩和挂件来调整悬挂的艺术作品，可以随心所欲的将字画，艺术品悬挂在任何角落，任何高度。

为艺术提供了一种整洁、专业及美丽的支持，并为博物馆、画廊及居家提供了品质的外观！千缘悬挂系统，由欧美诞生，中国台湾和香港比较流行。

由于新颖独特，也深受年轻人的喜爱。

众多家装和设计公司也都运用到不同的建筑中。

整套千缘悬挂系统由三个部分组成，轨道，缆绳和挂钩。

材质和尺寸有所不同。

因此价格也不同。

通常由于要保证使用年限，所用的材质比较贵，因为价格也相对较高。

安装方式比较简单，一般使用膨胀螺丝固定即可。

1轨道系统一般使用1.8米的轨道，但是墙体不可能刚好1.8米，于是我们需要截取，这一点，专业的生产厂家可以替你完成，轨道系统又可分为天花板轨道系统和壁挂式轨道系统。

主要的种类有这些：超薄轨、天轨、点击轨、多用轨、画廊轨、迷你轨、嵌扣轨、现代轨。

1.内檐装修工程1.1抹灰装饰工程1.1.1内檐抹灰施工主要材料要求：水泥：抹灰工程选用的水泥标号宜为32.5号普通硅酸盐水泥。

砂：选用中砂或中粗砂，颗粒洁净坚硬，含泥量不超过3%，使用前过筛。

施工准备：屋面防水或上层楼面面层已完成，不渗不漏。

结构施工完且已通过验收。

管道穿墙洞已安放套管，并用1∶3水泥砂浆堵严，电线管、消火栓箱、配电箱等安装完毕，接线盒用纸堵严。

门、窗框安装完并通过验收，与门窗洞口连接处缝隙已塞实，门口已做保护处理。

工艺流程：基层清理→浇水湿润基层→找规矩、做灰饼→设置标筋→阳角做护角→抹底子灰→抹窗台、踢脚板→抹面层→清理施工工艺：找规矩、做灰饼：用一面墙做基准，先用方尺规方，随后在距阴角100mm 处吊垂线并弹出铅垂线，确定墙面抹灰层厚度控制线，以此做灰饼。

冲筋：在灰饼间抹灰厚度和宽度与灰饼间相同。

上下水平抹筋在同一垂直面内。

阴阳角的水平标筋连起来，并相互垂直。

护角一定在抹大面前做。

护角高度2m每侧宽度不小于50mm。

抹窗台、踢脚板：分层抹灰，窗台用1:3水泥砂浆打底，表面划毛，养护1d，刷素水泥浆一道，抹1:2.5水泥砂浆罩面、压光。

踢脚(墙裙)根据50线找准高度并控制好水平，垂直和厚度(比大面突出5mm)上口切齐，压实抹光。

1.1.2外檐抹灰施工工艺流程：基层处理→浇水湿润基层→吊垂直、套方找规矩→做灰饼冲筋→抹底子灰→弹线分格、抹面层灰→抹滴水线→起分格条→养护抹灰顺序：外墙抹灰以先上部后下部，先檐口后墙面的原则。

大面积外墙抹灰为缩短工期可分段作业，一次不能完成时可在阴阳角交接处或分格缝处间断施工。

按墙面上已弹的基准线分别在门窗口角，垛、墙面等处吊垂直套方做灰饼，并按灰饼冲筋。

以墙面上冲筋来控制墙面平整。

抹底子灰：基层清理干净，在砖墙上刷素水泥浆一道(内掺水重3～5%的胶)抹1:0.3:3水泥砂浆，每遍厚度在5～7mm。

分层抹到与冲筋平并用大杠刮平，木抹搓毛。

在混凝土墙面上刷LA胶水泥浆一道(水泥:LA胶=1:1)抹LA胶砂浆，扫毛(LA胶砂浆为LA胶:水泥:砂=1:1:1)每遍厚度在5～7mm。

阳台滴水线施工标准一、一般规定1、1本工艺适用于建筑外墙工程有阻断滴水要求的部位。

1、2突出外墙的窗台、窗楣、简支梁造型底部，包括不出台的窗上口、雨蓬、阳台、女儿墙压顶和突出外墙的腰线等部位均应做滴水线（槽）。

1、3滴水线（槽）一般用于面层为涂料或水泥砂浆面，而鹰嘴式滴水线一般用于面砖面层。

当构件或造型突出墙面宽度<60mm时一般做鹰嘴式滴水线；≥60mm做滴水线（槽）。

二、施工打算2、1作业条件：2、1、1墙面基层已按设计做法完成并清理干净，脚手眼已按规定事先堵好并做好防水处理。

2、1、2预留洞及预埋件等应处理完毕。

2、1、3提前检查门窗洞口、女儿墙压顶等部位的完整性，对比较严峻的缺棱掉角或抹灰较厚的部位应提前处理。

2、1、4吊篮或外脚手架提前搭好，并符合施工平安和操作要求。

2、1、5应先做样板，阅历收合格后再组织大面积施工。

2、2材质要求：2、2、1保温墙面1抹面胶浆和网格布必需经检验合格。

2 成品塑料滴水线(槽)：线条顺直，无褶皱、凹坑，滴水槽宽度、深度均不小于10mm；滴水条高度不小于15mm。

2、2、2面砖墙面1水泥：32、5及其以上矿渣或复合水泥，应采纳同一批号，同一生产厂家的水泥有出厂合格证及现场取样复验报告。

2砂：中砂或粗砂，用前过筛且含泥量不大于3%。

3面砖的表面应光滑、方正、平整，质地坚实，其品种规格、尺寸、色泽、图案应匀称一样，必需符合设计要求，不得有缺棱、掉角、暗痕和裂纹等缺陷。

釉面砖的吸水率不得大于10%。

2、2、3拉毛墙面1水泥：32、5及其以上矿渣或复合硅酸盐水泥，颜色一样，宜采纳同一批号。

2 砂：中砂，平均粒径在0。

35-0。

5mm，砂的颗粒要求干净不得含有粘土及其它有机物有害物质。

3 成品塑料滴水线(槽)：可在市场上购买或定制，断面呈Ⅱ形，滴水槽宽度、深度均不小于10mm；滴水条高度不小于15mm。

2、3施工机具2、3、1保温墙面电动搅拌机、空压机、角磨机、电锤、密齿手锯、壁纸刀、剪刀、抹子、托线板、砂纸、尺板、专用60°锐角撸子、2m靠尺等。

外墙分格缝规范篇一:外墙分格缝做法交底(带图详解)外墙分格缝做法交底外墙分格缝的正确做法步骤:?切槽口:跟着外墙保温层工序走，保温层粉刷完成后即可开始切割分格缝槽口，切割深度至剪力墙基层面，位置和窗套上口线条平齐，槽口宽度为5公分，分格缝间距为4层一道。

?补槽口:在槽口内壁先粉一道抗裂砂浆，然后内嵌玻纤网格布满铺整个内壁，并且上下两个方向延伸至外墙不小于20公分的长度，以保证和外墙大面网格布搭接。

接着用抗裂砂浆填实槽口后就可以安装分格缝预制嵌条。

?收边收口:分格缝嵌条安装好后，再进行外墙大面抗裂砂浆的粉刷，注意分格缝嵌条上下边接口处的粉刷。

篇二:关于外墙抹灰分隔缝施工相关规定关于外墙抹灰分隔缝设计及施工相关规定安徽省地方标准《住宅工程质量通病防治技术规程》18.1 设计8.1.1 建筑节能设计应按照《安徽省居住建筑节能设计标准》DB34/T1466等有关现行规范、标准设计。

8.1.2 设计应采用成熟的外墙保温系统。

8.1.3 设计文件应对建筑节能工程选用材料的燃烧性能等级提出明确的要求，设计选用节能保温材料应符合国家和地方有关节能材料的防火要求。

8.1.4 外保温工程的密封与防水必须有构造设计图和节点详图。

8.1.5 外墙装饰优先选用弹性涂料饰面层，饰面层不宜粘贴面砖。

当必须采用粘贴面砖饰面时，应按有关规定进行试验，试验合格后方可使用。

8.1.6 当外保温工程的饰面层采用饰面板开缝安装时，保温层表面应具有防水功能或采取其他防水措施。

8.1.7 外墙外保温设计应明确外墙基层抹灰要求，并应对外门窗四周、外墙细部做好防水保温细部设计，并出具节点详图。

8.1.8 凸出外墙的腰线、凸窗、屋顶挑檐等突出构件应进行防水保温设计，并出具节点详图。

《安徽省混凝土多孔砖、混凝土空心砖和普通混凝土小型空心砌块砌体防裂技术导则》6.4 抹灰施工26.4.1墙面抹灰砂浆强度等级应与砌体材料强度相匹配。

6.4.2 合理组织抹灰施工，宜避开梅雨季节和昼夜温差变化较大的季节，否则，应采取抗裂砂浆粘贴耐碱玻璃纤维网格布或热镀锌铁丝网片抗裂处理。

施工技术交底记录工程名称：施工单位：编号：
①执行标准名称及编号系指施工单位自行制定的企业标准（如施工操作工艺标准、工法等）的名称、编号；②企业标准应有编制人、批准人、批准时间、执行时间、标准名称及编号；③企业标准的质量水平不得低于国家施工质量验收规范的规定要求；
④施工单位当前如无企业标准，可暂选用国家有关部委、省市及其他企业公开发布的标准，但选用标准的质量水平不得低于国
家现行施工质量验收规范的规定要求；⑤交底内容搞要，只填写已交待执行标准中的章、节标题和补充内容概要。
