4、玉米滴灌工程典型设计典型地块选在**镇**村，地块面积200亩，东西长约267m，南北宽约500m。
种植作物为玉米，种植方向为南北走向。
（1）基本参数选取1）灌溉保证率根据《微灌工程技术规范》（GB/T50485-2009）确定地下水滴灌灌溉设计保证率为90%。
2）灌溉水利用系数根据《微灌工程技术规范》（GB/T50485-2009），灌溉水利用系数取0.95。
3）设计耗水强度根据当地研究资料膜下滴管设计耗水强度为3.5mm/d。
4）设计土壤湿润比P设计土壤湿润比P＞60%。
5）灌水小区灌水器流量偏差率q v。
灌水小区灌水器流量偏差率[q v]=20%。
（2）毛管的极限长度校核本项目总体布置由水源井—干管—支管—毛管。
本项目以一条支管控制的所有毛管为一个灌水单元，划分为一个轮灌组，允许水头偏差在支管、毛管间分配。
当滴灌的均匀系数C n＝98％，灌水小区允许水头偏差[q v]≤20％时，取滴头的流态指数x＝0.6，则滴灌的允许设计水头偏差率[]h按v下式计算：经计算，灌水器允许水头偏差率[hv]=34%取滴头的工作压力为100kPa ，则系统支、毛管的允许压力差[]h ∆为：[][]d v h h h =∆根据以上计算，将数值代入式中得[])(4.31034.0m h =⨯=∆按一般惯例，将允许水头差按0.45：0.55的比例分配给支、毛管：[][])(87.14.355.055.0毛m h h =⨯=∆=∆[][])(53.14.345.045.0支m h h =⨯=∆=∆毛管允许的极限长度为：式中：L 毛——毛管允许的极限长度，m ；q a ——滴头设计流量，L/h ，为2.8L/h ； S e ——毛管上出水孔间距，m ，为0.3m ；S 0——毛管上首孔距毛管首端距离，m ，为0.3m ； D ——毛管内径，mm ，为16mm ；K ——毛管局部水头损失加大系数，取1.1。
经计算得：L m =67.8m 。
垦区水资源来源主要为地表水（库水、河水）和地下水。
目前垦区滴灌节水工程水源以井水为主,单井流量为80立方米/小时，动水位埋深在40米左右。
（五）气象垦区平均海拔300-500米左右，呈典型的温带大陆性气候，冬季长而严寒，夏季短而炎热。
年平均气温7.5℃-8.2℃，日照2318-2732小时，无霜期147-191天，年降雨量180-270毫米，年蒸发量1000-1500毫米。
蒸发强烈，降水稀少，气候十分干燥，光照充足，热资源丰富。
（六）动力原有机井泵大多为250QJ80-60/3或250QJ80-40/2，需更换水泵及变压器。
但原有高压电线不需更换。
二、设计内容按照xx多数条田的规划布置方式，采用东西长800米，南北宽450米的条田进行规划设计。
种植作物为棉花，种植模式采用宽窄行60×30cm与60×（25+30+25）cm，一膜两管四行与一膜一管四行，滴灌带间距0.9米与1.4m。
作物东西方向种植。
耕层土壤为砂壤土。
1. 管道系统滴灌系统采用如下结构：水源（井水加压）→计量装置（水表、压力表）→离心式过滤器（进排气装置）→施肥罐（施肥控制装置）→网式过滤器（排砂控制装置）→分干管（地埋PVC管）→支管（地面PE 黑管）→附管（地面PE黑管）→滴灌带→滴头。
为减少水头沿程损失，降低能耗，管道系统中支管与分干管，滴灌管（带）与支管，干管与分干管按各条田的具体形状，以优化方式采用鱼骨式或梳型两种方式布置，目的是达到操作管理方便，系统投资和运行费用最低的效果。
2. 泵站根据水力计算结果，选择250QJ80-80/4的潜水泵，可满足滴灌系统工作压力和设计流量。
在过滤器出口安装水表、逆止阀，在过滤器和施肥罐的前后分别设置一个压力表，观察其压力变化。
在滴灌系统的最高处设置进排气阀，以调节管网进气和排气，防止停水时管网内产生负压，和开始供水时，管网排气不畅产生气阻，使管网破坏，影响正常供水。
【滴灌工程设计】1.说明地块280#，灌溉面积约10hm2左右。
滴灌区的长边在400m和短边250m范围内。
井打在短边林带的中间，井出水量40m3/h，种植玉米，垄宽90cm,株距30cm。
在大庆地区干、支管均采用安装在地面与我的设计理念一样。
附管与支管连接，毛管连接在附管上，故构成一套地面式布设滴灌系统。
膜下滴灌带（管）选择单向直线布设，顺玉米行间布置。
模式为：一膜一带（毛管）。
大垅130cm～140cm，垅高12cm～15cm，垅台宽90cm，垅台中心不应出现“墟沟”且应平整。
毛管选用16mm单翼迷宫式滴灌带，滴头间距300mm，单孔流量（常用）2-3L/h。
毛管极限长度不应超过80m，考虑到地块大小及轮灌编组优化，毛管铺设长度以65m左右为宜。
辅管垂直毛管布置，单侧布置。
支管通过竖管与地面辅管连接并与辅管平行，支管采用0.4MPa、Φ50-75PE管，支管长度以250m左右为宜。
支管间距由毛管长度控制，在65m上下。
经计算干管两侧各需布置支管---6条，计12条；流量40/6=6.67m3/h干管与支管和泵管出口连接，将水源引入田间。
280#地块滴灌系统设计基本资料序号项目名称单位数量一土壤与作物1 土壤结构砂壤土2 设计日耗水量Ea mm/d 53 土壤湿润层深度Z mm/d 0.454 土壤设计湿润比P % 605 适宜的土壤含水率上限0.9β田=24.3%；6 适宜的土壤含水率下线0.7β田18.9%；二滴头1 选型天业迷宫式2 工作水头m 103 流量L/h 2.14 滴头间距m 0.92.水量平衡计算灌溉水源用井水，单井出水量为40m3/h 。
在水源供水流量稳定时，滴灌面积可按下列公式确定：ads I t Q A 10η=A(hm2) （m3/h ） (t/d) Ia(mm) n% 11.52 40 16 5 90无淋洗要求时 a a E I =有淋洗要求时L a a I E I +=式中：A —灌溉面积（hm2）；Qs —水源可供流量（m3/h ）； Ia —设计供水强度（mm/h ）； Ea —设计耗水强度（mm/h ）； IL —设计淋洗强度（mm/h ）； td —水泵日供水小时数（h/d ）； η—灌溉水利用系数。

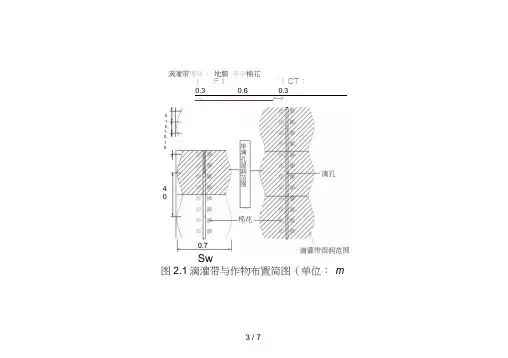

滴灌带卑年： 地膜 平平棉花j ： F I ' I CT ：0.30.60.3—卜r —r-图2.1滴灌带与作物布置简图（单位： mi 0 1 0 1 0 1 0SwI4 0单滴孔湿润范围_ —J-i1fl. i —II扑节痂储肱讥■彳3 1 lFtTTF -H i k r1 IE1 1 |ih L 1 ? i fi V* >1-V齢门打ndl)1'd1 1I !i I* J ...........1 1U ||號b k III .* Iil t I1 I-1 || 1 11J------------------ 3^ ------------ -1 ----------- ---------------------1> ■ OLL GJ水漩一|_ :M 流6「1顾II ll设计参数表BOOOde90-80178-50178-50滴灌带铺设方式示意图（1-1剖面）■膜双管，一管两行，宽窄行（0.3m+0.0.6m）X株距0.1m■apt首部rwi条田界限主干管变径接头CJ分干管--- - ---- 三通凸支管闸阀井阀毛管镇墩支管球阀1X1给水栓分干管、支管、毛管平面布置示意图干1-1支毛管支管1-2支1-1支支管编号------ 干管编号de90-80支管外径（mm --支管长度（m178-501条支管带89对毛管-每条毛管50米说明：1.图中尺寸单位均以m n计。
2. 本系统控制面积72亩，土质属砂壤土，种植作物棉花，水源为渠水,水泵设计流量Q= 30.7 m3/h,扬程H=35.55 m3. 灌水器设计流量q=1.38L/h，滴头间距Se=0.4m毛管间距St=0.9m ，毛管内径为16mm壁厚0.20mm4. 支管为PEf,支管外径90mm壁厚1.6mm公称压力为0.25MPa5. 主干管、分干管为PVC-管，公称压力为0.4MPa外径分别为110mm 90mm.出地管外径为90mm公称压力为0.6 MPa.6. 主干管、分干管设计埋深为1.4米，施工时应严格按照设计施工。
滴灌工程设计示例1.引言滴灌技术是一种现代化的温室农业灌溉方式，采用滴灌技术可以实现精确的水肥管理，提高作物产量和质量，节约水资源和化肥使用量。
本设计示例旨在为滴灌工程的设计提供指导和参考。
2.滴灌系统设计滴灌系统是滴灌工程的核心，其设计应综合考虑土壤、作物、水质、水源和灌水要求等因素。
2.1土壤状况分析根据土壤类型和质地，确定滴灌系统的设计参数，如滴头间距、滴头流量和压力等。
2.2作物需水量计算根据作物类型、生长期和气候条件等因素，计算作物的需水量，确保滴灌系统可以满足作物的生长需要。
2.3水质分析进行水质分析，了解灌水水质的硬度、PH值和含盐量等参数，以便合理选择滴头材质和滴灌设备。
2.4水源分析评估灌溉水源的供应能力和水质情况，确保水源能够满足滴灌系统的需要。
2.5滴灌设备选型根据前面的分析结果，选择适合的滴灌设备，包括滴头、滴管、滴灌带和滴灌控制器等。
3.滴灌系统布置根据农田实际情况，合理布置滴头和滴管，确保整个农田的滴灌均匀和充分。
3.1滴头布置根据作物行距和植株间距，合理布置滴头，保证每棵植株都能得到充分的滴灌。
3.2滴管布置将滴管安装在地面上或埋在土壤内，根据作物的需水量和土壤的渗透性，确定滴管的间距和深度。
4.滴灌系统操作和维护有效的滴灌工程管理可以保证滴灌系统的正常运行和长期稳定的灌溉效果。
4.1灌溉调度根据作物需水量和土壤水分状况，合理制定灌水计划，确保作物的生长需要得到满足。
4.2肥水一体化管理结合滴灌系统，实施精确施肥，根据作物需求和土壤养分状况，控制灌水水量和肥料用量。
4.3设备维护定期检查和清洁滴头和滴管，确保滴灌设备的正常运行和长寿命。
4.4灌水记录建立完善的灌水记录体系，及时记录和分析灌水数据，为滴灌系统的调整和改进提供依据。
5.滴灌工程效益评价对滴灌工程进行效益评价，包括产量增加、水资源节约、经济效益和环境效益等方面的评估。
5.1产量增加通过对比滴灌和传统灌溉的产量差异，评估滴灌对作物产量的影响。
滴灌毕业设计(二)牛武镇2011年大棚节水灌溉工程1、项目简介项目名称：富县牛武镇2011年大棚节水滴灌项目项目地点：富县牛武镇阳畔村项目内容：蔬菜大棚滴灌项目项目规模：原有51棚，今年新建30棚设计单位：富县水利工作队供货单位：项目资料：阳畔行政村位于牛武川水系中游距牛武镇政府以东2公里处，辖党家庄、前阳畔、后阳畔三个自然村。
前阳畔自然村依309国道两侧而居，党家庄自然村与后阳畔相邻依309国道北而居。
由于地处川道，地域狭窄，309国道公路经过此地占地，土地面积也因而偏少。
，现有客户拟种植300亩马铃薯，其中大棚14个，温室2个，其余为大田种植。
滴灌项目区具体资料如下：（1）、项目区作物为马铃薯,作物行距为1.1米，作物种植方向为南北种植, 土壤为沙壤土（2）、项目区内有水井2口，出水量为40方/小时（3）、地下管道采用110mmPVC管，地上出水口为2寸出水口，每个出水口双侧控制，控制长度为最长80米, 项目区共留有63mm出水口26个，其中大田出水口10个，大棚出水口14个，温室出水口2个（4）、地上支管为63mmPE软管，东西铺设，辅管为32mmPE硬管，东西铺设（5）、滴灌带选用16mm*0.2mm*300mm内镶贴片式滴灌带，滴灌带南北铺设，铺设间距为1.0-1.1米，滴头间距为0.3米，双侧最大铺设长度为80米（6）、大棚、温室内滴灌带单向铺设，最长铺设距离为120m2、藁城地区马铃薯滴灌项目工程设计2.1工程设计图纸见《藁城地区马铃薯滴灌项目工程施工图》2.2工程所需材料见《藁城马铃薯大田滴灌工程材料清单》及《藁城马铃薯滴灌项目温室大棚部分材料清单》2.3藁城地区马铃薯滴灌项目设计内容（1）、首部枢纽首部枢纽由水泵，变频器，施肥器，过滤器组成变频器采用11KW变频器施肥器包括100L施肥罐2个，4寸施肥阀（110mm）2个过滤器采用4寸网式+离心过滤器2套（2）地下管道地下管道采用110mmPVC管道，管道设计数据如下：管道内径110mm，壁厚 mm，公称压力为 0.4MPa出水量Q=（110/13）2=71.60m3/h ,水头损失为hf=8.4*10000*Q管道总长度L=1610m（由施工图上数据计算得知）考虑到施工时必要的损坏和备用管材，选择1700mPVC110mm管材管件包括：110mmPVC90°弯头、110mmPVC正三通、110mmPVC堵头、110*63*110mmPVC变径三通、110mm*63mm PVC变径直通、63mm PVC90°弯头、110mmPVC直通、63mm PVC直通、63mm*2″PVC外丝直通等连接方式：地下管道采用PVC胶粘接，并且需预留63mm出水口（出水口在地面以上半米左右,出水口处为PVC外丝）（3）地上管道（输水设备）大田部分大田部分地上支管采用63mmPE软管，管道设计数据如下：管径63mm,壁厚1.1 mm，公称压力为0.05Mpa,出水量Q=(63/13)2=23.49m3/h总长度L=3000m(由施工图上标注数据实际计算得知,含有施工损失及备用管材),每个出水口双侧控制，控制长度为最长80米大田部分地上辅管采用32mmPE硬管，管道设计数据如下：管径32mm，壁厚2.0mm，公称压力为0.05Mpa,出水量Q=6.06m3/h总长度L=3200m，（由施工图上数据实际计算得知，包含施工损失及备用管材）管件包括：2寸阳*2寸阴*2寸阳特种三通、63mmPVC内丝球阀、63mm*2阳螺纹承插直通、63mm承插直通、63mm*1寸*63mm中心阳螺纹承插三通、32mm*1寸*32mm中心阳螺纹锁紧三通、32mmPVC内丝球阀、32mm堵头、32mm直通、卡环、胶圈、生料带等连接方式:将2寸阳*2寸阴*2寸阳特种三通、63mmPVC内丝球阀、63mm*2阳螺纹承插直通依次连接好，用钢卡和胶圈将63mmPE软管与63mm*2阳螺纹承插直通固定好，每隔大约13米（约为12根双侧滴灌带的间距，因为32mmPE管可为6根双侧滴灌带供水）左右将63mmPE软管割开，用63mm*1寸*63mm中心阳螺纹承插三通将隔开的63mmPE软管连接好，用32mmPVC 内丝球阀一侧连63mm*1寸*63mm中心阳螺纹承插三通，另一侧连32mm*1寸*32mm中心阳螺纹锁紧三通，然后32mm*1寸*32mm中心阳螺纹锁紧三通两侧分别连接长6.6m（约为6根滴灌带之间的间距）的32mmPE管，并用32mm堵头堵好（4）滴灌设备（灌水器）大田部分滴灌设备大田部分滴灌设备采用河北润田节水设备有限公司16mm內镶贴片式滴灌带，滴灌带设计数据如下：内径16mm,壁厚0.2mm，滴孔间距300mm，滴头流量约为2L/H,公称压力为0.02Mpa,出水量大约为每160m每小时出水1立方米，300亩大田用滴灌带总长度L=S/H其中S为大田总面积，单位为平方米；H为作物行距，实际行距为1.0-1.1m，H取1.05m；每亩地为667平方米。
葡萄滴灌工程目录（一）葡萄滴灌工程设计说明 (3)1.基本资料 (3)2.1 系统工程规划布置 (4)2.2 设计参数 (5)3.管网布置与系统工作制度的确定 (8)3.1 管网布置 (8)3.2 系统工作制度的确定 (10)4.管网水力计算和支管、干管管径的确定 (11)4.1毛管水力计算 (11)4.2 支管水力计算 (12)4.3 干管管径确定和水头损失计算 (13)5.首部枢纽设计 (14)5.1 水泵与动力选型 (14)5.2过滤器 (14)5.3施肥罐 (14)6.系统运行复核 (14)6.1节点压力均衡验算 (14)6.2 灌水小区流量与压力偏差复核 (15)（二）葡萄滴灌工程技术设计图 (16)（一）葡萄滴灌工程设计说明1.基本资料表9.1 葡萄滴灌工程基本资料表2.1 系统工程规划布置本工程总体布置如图9.1所示，水源为井水，井出流量140 m 3/h 可满足总的灌溉要求（系统总供的确定见设计参数）；提水加压，采用潜水电泵，过滤装置采用“旋流水沙分离器+筛网过滤器（180目）”，施肥装置采用压差式施肥罐（安装在筛网过滤器与旋流水沙分离器之间）。
首部装有压力表，空气阀、闸阀、水表等设备和仪表；输配水管网由主干管、分干管、支管、毛管组成。
主干管、分干管等采用0.4MPa 的PVC-U 管以地埋形式铺设；支管、毛管铺设于地面；灌水器选用内镶式滴灌带，滴头间距0.5m ，流量2.3L/h ，压力流量关系式q=0.764h 0.47,沿种植方向Y 向一管一行布置，铺设间距3m ，本系统滴头总数为n 总=INT[621.4⨯666.7/(3⨯0.5)]=276191(个)，代入式（1-13）可算得实际轮灌组数N 轮灌组：，N 轮灌组=Q q n d 总=1400003.2276191⨯ =4.5 (1-13) N 轮灌组不为整数，调整q d=2.0276/h,使N 轮灌组=4，灌水器相应工作压力为8m 水头，将其作为灌水器设计流量与压力，各相应参数见表9.2。
井水均匀坡滴灌工程设计实例1、基本资料1.1地理位置及概况新疆生产建设兵团农八师143团地处天山北麓，准噶尔盆地南缘，东经85，北纬44。
团部距石河子市15公里。
这里交通便利，配有专用动力电源。
项目点位于143团7连，面积39.6hm 2（594亩）。
1.2 地形地貌项目区海拔592～589m 之间，有四块长×宽=611×162m 的条田组成，中间有4m 宽的林带相隔，南边为道路。
地势南高北低，坡降为5‰，见图1。
1.3 气候条件143团属新疆（北疆）玛纳斯河流域金沟河灌区，该区属典型的内陆大陆性气候，冬夏两季长，春秋两季短，多年平均最大腾发量月份为7月。
年平均降水量121.8mm ，蒸发量1970.2mm 。
该团最高日照数为3136.7小时，最低日照数为2385.5小时。
常年以西北风为主，一般风速小于5m/s 。
1.4 土壤项目区土壤为砂土，离地面0.6m 以内土层平均干容重1.5g/cm 3，田间持水量为20%（重量比）。
1.5 作物及种植 种植作物为棉花，按机械采棉模式种植，行距为10（窄行）+66（宽行）+10……+66+……cm ，株距10cm 。
根据近几年棉花膜下滴灌工程运行经验，7月份耗水强度取5.74mm/d 较为适宜。
1.6 灌溉水源水源为井水，出流量120m 3/h ，动水位42m ；水质良好，井水含砂量200mg/L ，水中无有机质，离子含量极少。
2、系统规划布置及初设参数2.1 水量平衡分析该项目区作物耗水全部来源于灌溉，取c a I I =，故设计灌溉补充强度74.5=a I （mm/d ）。
系统规模已定，A=39.6hm 2，日运行时间C 取20h/d ，滴灌水利用系数η=0.95（从系统首部至田间作物），Ia=5.74mm/d ，由式（1）计算出系统需要流量：6.1192095.06.3974.51010=⨯⨯⨯==C A I Q a η(m 3/h) （1） 系统总供水流量取120m 3/h ，水源水量可满足此要求。
滴灌设计提纲1.基本情况绘出滴灌管网平面布置示意图，并附在报告前面。
该滴灌节水工程位于____县、方向、距县城____公里，处在____乡____村，规划面积____亩(长____米，宽____米)，种植作物为____，株行距为____。
土壤为____土，土层厚度约__米，0—40厘米土壤盐分含量为__%，PH 值为__，土壤容重__g/cm 3，田间最大持水量为__%，土壤入渗速度为__mm/h 。
地形比较平坦，平均坡降为1/____。
水源为井水（河水、库水），静水位____米，动水位____米。
地下水埋深___米，地下水矿化度为__g/L ，PH 值为__(微灌水质应在5.5-8.0范围内)。
滴灌规划设计需1/1000~1/5000的地形图。
1.1规划设计原则1.1.1要进行两个以上的设计方案比较，选择最优方案规划设计； 1.1.2管网规划、水力计算等要符合滴灌设计规范要求； 1.1.3合理划分轮灌区，使运行管理方便； 1.1.4考虑作物种植方向，合理布置管网；1.1.5根据水源、地形、土壤、作物等基本参数，进行管网规划、设计； 1.1.6按设计要求选择配套的管材、滴水器及过滤系统； 1.1.7滴灌投资高，要使管长最短，一般不要穿越障碍物； 1.1.8滴灌均匀度达到98%，压力差小于20%。
1.2设计依据1.2.1《微灌工程技术规范》SL103-95 1.2.2《节水灌溉技术规范》SL207-981.2.3新水基定字（1992）第11号文和新水基定字(1996)002号文 1.3设计参数选定1.3.1灌溉设计保证率为90%；1.3.2设计最大日耗水量____mm/d ； 1.3.3__树根系层深度1.0米；1.3.4__树的株距__米，行距__米； 1.3.5田间水利用系数为0.95；1.3.6灌溉水利用系数η=0.9～0.95； 1.3.7土壤湿润比p w =0.30～0.40； 1.3.8滴头工作压力为0.1Mpa ；1.3.9设计系统日工作时间小于20小时； 1.3.10机井动水位___米。
滴灌系统设计示例按照兵团水利局、兵团节水办“关于召开兵团节水灌溉规划设计研讨会的通知”的要求，根据农八师几年来在大田作物膜下滴灌技术上的实践和研究，此次滴灌系统典型设计综合农八师的具体情况做如下简要介绍:一、基本资料 (一) 地形农八师垦区地处天山北麓中段，古尔班通古特沙漠南缘。
全垦区土地面积7529平方公里。
垦区地势由东南向西北倾斜。
垦区地形由南向北依次为天山山区、山前丘陵区、山前倾斜平原、洪水冲积平原、风成沙漠区。
(二) 土壤农八师土壤缺氮面积大，全氮含量低于1%的面积占78%，碱解氮低于60ppm的面积占76%。
土壤普遍缺磷，含量低于10ppm的面积占77.5%。
土壤含钾丰富，约在100ppm以上。
土壤多系灰漠土、潮土、草甸土，土质多系砾质土、沙质土、粘质土等。
根据农八师土壤普查结果，本设计取占范围较广的砂壤土。
(三) 作物全垦区有效灌溉面积266万亩，其中以棉花为主。
棉花种植面积占总播种面积的46.5%。
本设计示例选棉花。
种植模式采用:一膜两管四行--宽窄行30×60cm,滴灌带间距90cm;一膜一管四行--(25+30+25)×60cm，滴灌带间距140cm。
根据农八师目前棉花种植模式和多年实践，确定如下设计参数。
典型滴灌系统设计基本资料(四) 水源垦区水资源来源主要为地表水(库水、河水)和地下水。
目前垦区滴灌节水工程水源以井水为主,单井流量为80立方米/小时，动水位埋深在40米左右。
(五) 气象垦区平均海拔300-500米左右，呈典型的温带大陆性气候，冬季长而严寒，夏季短而炎热。
年平均气温7.5?-8.2?，日照2318-2732小时，无霜期147-191天，年降雨量180-270毫米，年蒸发量1000-1500毫米。
蒸发强烈，降水稀少，气候十分干燥，光照充足，热资源丰富。
(六) 动力原有机井泵大多为250QJ80-60/3或250QJ80-40/2，需更换水泵及变压器。
茶叶滴灌系统设计系统简介：本设计灌区茶叶种植面积为500亩。
首先确定滴灌系统的各个设计参数，继而选用某公司一次成型薄壁滴灌带，内径16mm，壁厚0.31mm。
通过计算滴灌的灌水定额、灌水周期、一次灌水延续时间来确定滴灌的灌溉制度；通过水量平衡计算，确定当地水源是否够用。
根据设计参数把整个灌区划分为4个轮灌组，进行管网系统的布置，推算各级管道的流量，进行管网水力计算，确定各级管道的直径、长度，并选择水泵型号为D185-67×9。
最后设计首部枢纽，进行材料统计和概预算。
第一章基本资料一、项目概况项目位于某某市某某县，属贫困地区。
项目区位于某某县府城镇的某某村南茶北移示范区，规划滴灌茶叶滴灌面积500亩。
本项目将引进先进的农业生物技术，与小型灌溉工程相结合，建设生态型灌溉工程。
从生产技术手段和使用方式两方面对当地的农业生产进行改进，主要建设内容是小型农田生态灌溉工程的建设。
二、地形地质概况某某省某某市地处中国中部的黄土高原，是中国水土流失较严重的地区，生态环境脆弱，植被土壤中有益微生物缺失，沙土化严重。
某某县位于某某市东北方向，面积1965hm2，东部由北向南与晋东南的沁源、屯留、长子和沁水接壤，西邻古县和浮山。
境内山岭起伏，沟壑纵横，地形复杂。
整个地势北高南低，东部山峰有安太山、盘秀山等，海拔在1400m以上，西部有大东沟梁、牛头山等，海拔在千米以上。
省内第二大河、唯一的一条无污染河流沁河纵贯境内95km。
南部沁河谷地，地势较低，有小块平川，海拔在800m左右。
三、作物种植1、作物名称：茶叶。
2、间距：株距0.4m，行距0.4m，畦距1m。
3、灌溉方式：滴灌。
4、滴灌设计补充强度为4mm/d。
5、茶叶滴灌面积500亩，种植株距0.4m，两行为一畦，行距0.4m，畦与畦距离1m，3畦建一个大棚，棚与棚间距1m，大棚选用简易竹木材料，单棚尺寸为长0.25-0.3m，宽5m，占地0.22亩。
选取距离高位蓄水池最远的大棚作为典型地块，此地高程900m。
6.4滴灌工程设计示例6.4.1基本情况某基地种植葡萄面积118亩，过去采用大水漫灌方式进行灌溉，灌水定额大，水肥损失严重，为此拟采用先进的滴灌灌水方法。
该地块地势平坦，地形规整，葡萄南北向种植，株距0.8m 、行距2m 。
地面以下1m 土层为壤土，土壤干容重14kN/m 3，田间持水率24%。
地块西边距离地边50m 处有水井一眼（具体见平面布置图），机井涌水量为32m 3/h ，静水位埋深60m ，动水位80m ，井口高程与地面齐平。
机井水质据周边村庄引水工程检验结果分析，水质满足《农田灌溉水质标准》，但含砂量稍高，整体看来，可作为滴灌工程水源。
380V 三相电源已经引至水源处。
6.4.2滴灌系统参数的确定（1）灌溉保证率不低于85% （2）灌溉水利用系数95% （3）设计土壤湿润比不小于40%。
（4）设计作物耗水强度Ea=5.0mm/d （5）设计灌溉均匀度不低于80%（6）设计湿润层深0.6m6.4.3选择灌水器，确定毛管布置方式1．选择灌水器根据工程使用材料情况比较，本工程采用以色列某公司生产的压力补偿式滴灌管，产品性能如下：滴灌毛管外径16mm ，滴灌毛管进口压力0.1MPa ，滴头间距0.5m ，滴头流量q=2.75L/h ，水平最大铺设长度90m 。
2．确定毛管布置方式因葡萄种植方向为南北向，并且成行成列，非常规整，因此，毛管布置采用每行葡萄铺设一条滴灌管，根据地块实际长度和产品的最大水平铺设长度确定毛管的长度为80m ，毛管直接铺设在葡萄根部附近。
3．计算湿润比 根据公式：式中：——每棵作物滴头数，个；——滴头沿毛管上的间距，m ；ωβUC %100/⨯=）（R P e P S S W S N ωρP N eS——湿润带宽度（也等于单个滴头的湿润直径），m ； ——作物株距，m ； ——作物行距，m 。
代入公式得由此可见：满足设计土壤湿润比不小于40%的要求。
6.4.4管网系统布置根据工程范围内的地形图，干管沿区内生产路布置，自水井向西至最末端；分干管沿葡萄种植行与干管垂直布置，直至地块中点；支管沿垂直分干（垂直葡萄行方向）左右两侧等距离至轮灌区边界；毛管沿葡萄种植方向布置。
滴灌典型设计实例
滴灌是一种节水灌溉技术，通过利用滴头滴灌水滴，直接将水滴流入
土壤，使水流能够直接被作物根系吸收。
滴灌技术具有高效、节水、节能、环保等优点，因此在农业生产中得到了广泛应用。
以下是一个滴灌典型设计实例。
设计需求：
设计一个滴灌系统，用于灌溉一片蔬菜大棚。
大棚面积为1000平方米，栽培的蔬菜需要每天提供50mm的灌溉水量。
大棚的水源为一个集水池。
设计要求：
1.确保整个蔬菜大棚内的土壤湿度保持在合适的水分范围内。
2.确保灌溉系统的水泵能够满足每天提供50mm的灌溉水量。
3.设计合适的滴灌系统布局和滴头数量，以确保每个作物都能够得到
适量的水分。
设计步骤：
1.确定滴灌管和滴头布局：
根据大棚面积和作物的栽培情况，决定滴灌管和滴头的布局。
一般情
况下，滴灌管的间距为1.5米，滴头间距为0.5米，以确保每个作物都能
够得到充分的灌溉水量。
根据布局确定滴灌管的长度和滴头的数量。
2.计算滴灌水泵的扬程：
根据灌溉面积和灌溉水量计算出滴灌水泵的扬程。
扬程计算公式为：扬程=灌溉面积*灌溉水量*水的密度/泵的效率。
根据公式计算出所需的扬程。
3.选择合适的滴灌管和滴头：
根据灌溉系统的扬程要求，选择合适的滴灌管和滴头。
滴灌管的直径和滴头的型号应能够满足扬程要求，并且确保水流的均匀稳定。
4.确定滴灌管的长度和滴头的数量：
根据大棚的面积和滴头的布局确定滴灌管的长度和滴头的数量。
滴灌管的总长度应能够覆盖整个大棚的面积，而滴头的数量应能够确保每个作物都能够得到适量的水分。
5.安装滴灌系统：
根据滴灌管和滴头的布局，安装滴灌系统。
将滴头连接至滴灌管的相应位置，并利用支架将滴灌管固定在大棚内。
6.测试滴灌系统：
安装完成后，对滴灌系统进行测试。
打开水源，观察水是否能够从滴头均匀地滴入土壤，并检查是否存在漏水或堵塞问题。
7.定期维护滴灌系统：
滴灌系统在使用过程中需要进行定期维护。
清洗滴头和滴灌管，检查滴头的工作状态，并及时修复漏水或堵塞问题，以保证滴灌系统的正常运行。
通过以上设计实例，可以看出滴灌系统的设计过程及要点。
滴灌技术的应用可以提高农业生产效率，降低水资源的浪费，实现节水、节能、环保的目标。
滴灌系统的设计合理与否直接影响到灌溉水的利用效率和作物的生长发育，因此对于滴灌系统的设计要充分考虑灌溉面积、水源、水泵扬程、滴头数量等因素，并进行合理的布局和维护。
