变频恒压水泵参数1. 介绍变频恒压水泵是一种智能控制系统，可根据需要自动调节水泵的转速，以保持恒定的水压输出。

本文将详细讨论变频恒压水泵的参数设置及其作用。

2. 变频器参数变频器是变频恒压水泵的核心部件，它负责调节水泵的转速。

下面是常见的变频器参数及其作用：2.1 输出频率输出频率指变频器输出的电力频率，它决定了水泵的转速。

通过调整输出频率，可以实现水泵的恒速或变速运行，从而保持恒定的水压。

2.2 转矩控制转矩控制参数用于调整水泵的启动和停止过程中的转矩大小。

适当地设置转矩控制参数可以减少水泵的起动冲击和运行噪音。

2.3 加速时间加速时间指水泵从停止状态加速到额定转速所需的时间。

较短的加速时间可以缩短水泵的启动时间，提高整个系统的响应速度。

2.4 减速时间减速时间指水泵从运行状态减速到停止所需的时间。

合理设置减速时间可以避免水泵的惯性停转，延长水泵的使用寿命。

3. 压力传感器参数压力传感器用于监测水泵输出的水压，并将实时数据反馈给变频器，以便变频器进行相应的调节。

下面是常见的压力传感器参数及其作用：3.1 测量范围测量范围指压力传感器能够测量的水压范围。

根据实际需求选择合适的测量范围可以确保测量的准确性和可靠性。

3.2 精确度精确度是指压力传感器测量数值与实际值之间的误差。

较高的精确度可以提高水泵系统的稳定性和可靠性。

3.3 响应时间响应时间是指压力传感器从接收到压力相变信号到输出测量结果所需的时间。

短的响应时间可以快速反应系统压力变化，及时调节水泵的转速。

4. PID参数PID控制是变频恒压水泵系统常用的一种控制算法。

下面是PID控制中常见的参数及其作用：4.1 比例系数（Proportional Coefficient）比例系数是根据当前偏差调整输出控制量的大小。

较大的比例系数可以提高系统响应速度，但可能引起过调。

4.2 积分时间（Integral Time）积分时间是累积偏差的时间，通过积分时间可以增加系统的稳定性和抗干扰能力。

变频水泵(变频离心泵、变频增压泵)选型数据手册概念及用途变频水泵(又名变频离心泵、变频增压泵)表示用单相/三相交流变频器驱动并实时调节水泵转速以实现恒压供水一类水泵设备的统称。

一般习惯性的称只有一台水泵的变频水泵机组为变频水泵；两台或两台以上水泵的变频水泵机组为变频供水设备。

变频水泵是新一代全自动增压泵的典型代表产品，其具备全自动运行、恒压、清洁卫生、低噪音低震动、节能环保、使用寿命长、保护功能齐全、操作和维护简便等系列优点，被广泛用于各种城镇大中小规模建筑大厦、工农业生产制造、农业/园林灌溉等需要二次供水增压并且需要恒压自动给水的场合。

以下分别介绍几种常规的卧式和立式变频水泵的特点及性能范围：变频水泵分类1、根据材质不同分为铸铁变频水泵和不锈钢变频水泵；2、根据泵结构不同分为立式变频水泵和卧式变频水泵；3、根据变频器的输入电源不同分为单相变频水泵和三相变频水泵；4、根据水泵台数不同分为单控式变频水泵和变频供水设备(行业一般习惯性的称只有一台水泵的变频水泵机组为变频水泵；两台或两台以上水泵的变频水泵机组为变频供水设备)。

如图1，分别为卧式变频水泵、立式变频水泵和变频供水设备机组实拍图水泵台数通常1-5台不等必备功能全自动、恒压、压力可调流量范围1-500m³/h扬程范围10-250m压力范围0.1-2.5Mpa功率范围0.37-45Kw进出口径DN25-DN300主体材质铸铁或SUS304不锈钢介质温度0-100℃推荐产品一：JWS-BL卧式全自动恒压变频水泵(单控式)整体介绍JWS-BL卧式全自动变频水泵是新一代卧式结构的小型恒压供水系统，主要由卧式多级不锈钢离心泵、单相/三相交流变频器、传感器、阀门和稳压罐组成。

具有全自动、恒压调速、压力可自由设定、304不锈钢清洁卫生、低震动低噪音、工作效率高、节能环保、操作简便、维护维修方便等系列优点。

功能特点全自动。

变频水泵全自动运行启停是必须具备的基本功能之一，并且是基于差量补偿的运行模式。

恒压变频给水装置使用说明书一、产品概述变频恒压给水设备利用可编程控制器，可根据管网瞬间的压力和流量变化自动调节水泵的转速及多台水泵的启停，在满足用户流量需求的基础上，使供水压力始终恒定在预先设定的压力值上，整套系统设计合理，运行可靠。

在供水中应用，可取代水塔、高位水箱和气压罐等供水方式，性能稳定、节能效果显著。

变频供水设备主要有微机变频控制柜、水泵机组、压力传感器、液位控制器（可选）、管道管件和阀门等构成。

二、适用的水质范围适用于生活饮用水、中水，水温00 C—900 C、PH值6.5-8.5。

三、使用范围本设备设计合理、系统运行可靠、压力稳定高效节能、安装方便，操作简单，噪音底，可使用于各种需要恒压变量供水的场合；1、高层建筑、住宅小区、企事业等生活供水系统；2、各类自来水厂、给水加压泵站；3、以上旧有系统的节能、降耗改造。

四、主要性能和特点1、自动化程度高，可实现恒压变量、多恒压变量、变压变量多种控制方式，多种启停方式，压力稳定精度≤±1%；2、节能效果显著；3、控制柜控制对多台泵均实现变频软启动，无冲击电流，机械冲击磨损较小，可延长设备使用寿命、提高系统的稳定性和减小对电网的冲击；4、设备中多台水泵可实现循环启动运行，以均稀各泵的工作量进一步延长水泵寿命；5、系统设计配置灵活，可根据需求设定多达6台水泵及1台附属小泵的供水控制系统。

五、技术参数本系列变频给水装置参数如下：1、电源：3相5线。

380V（±10%），50Hz（±5%）；2、供水流量范围：0—3900m3/h;3、压力调节范围：0—2.8MPa;4、适用电机容量：0.15—315kw5、加减速时间：0—6500秒；6、变频器效率：85%—95%7、产品标准：Q/0112GT001-2005六、设备工作原理简述以多台水泵并联供水为例，系统设定一恒定的压力值，当用水量变化而产生管网压力的变化，通过远传压力表，将管网压力反馈给变频器内置控制器，通过控制器调整变频器的输出频率，调节泵的转速以保持恒压供水；如不能满足供水要求时，则变频器将控制多台变频泵和工频泵的启停而达到恒压变量供水。

广一泵业·1
广一泵业·2
广一泵业·3
常见故障及解决办法
１、自动时水泵不起动或连续加泵运行，主要以下几个原因：压力设定不当（过低或过高）；远传压力表或电柜面板上的压力设定旋钮损坏；电柜内智能模块或ＰＬＣ失常或开关电源无输出；其它（如管道阻塞或爆裂）。

２、供水压力上不去，可能是：开机前未能使水泵充分排气（十分重要）；水池（箱）水位过低，水泵抽空无法吸水；压力设定过低；水泵反转或工频与变频运行时转向不一致（请确认）；其它（如管道阻塞或爆裂）。

３、压力不能稳定，波动大，可能是：变频器故障，ＰＬＣ或智能模块失常；用水变化频繁；设备选型不当，其它（如管道阻塞或爆裂）。

选型指南（详细选型资料见综合样本或咨询技术部）
１、确定计算流量Ｑ
Ｋ—变化系数（宜采用１．５～２．５） ｔ—用水时间（一般采用１２小时／日）
　ｑ—用水量标准（华南地区宜采用３００升／人·日，高级住宅采用４００　升／人·日）　
ｍ—用水人数（一般一户按四人计算）
２、确定水泵额定扬程
３、建议采用带气压罐的成套变频设备，带气压罐的成套变频设备在保证恒压供水方面性能要比不带气压罐 的优越，若考虑成本的输出或是楼宇楼层供水恒压方面无需过于苛求，可选用不带气压罐的成套变频设 备。

　
广一泵业·4
广一泵业·5
广一泵业·6。

面板按钮操作说明电源开/关：该开关用来打开或者关闭该电气柜的控制电源。

系统手动/自动：该开关用来选择系统的自动的与手动，自动模式下由程序控制。

1#泵手动/自动：1#泵在手动模式下，直接以工频的方式运行。

1#泵在自动模式下，受程序控制以变频或者工频的方式运行。

2#泵手动/自动：2#泵在手动模式下，直接以工频的方式运行。

2#泵在自动模式下，受程序控制以变频或者工频的方式运行。

电阀手动/自动：比例阀在手动模式下，直接以设定的开度值打开。

比例阀在自动模式下，根据温度变化受程序控制打开或者关闭。

报警：在系统发生故障时，该处作为声光报警用，灯亮并且有蜂鸣声。

当发生报警时，应先在触摸屏上的“报警画面”查看报警原因，再确认问题解决后按下触摸屏上的“故障消音”按钮复位故障。

触摸屏操作说明1，主画面：系统上电后，首先显示的是系统示意画面。

该画面主要用来显示系统的运行情况，水泵的状态，供水压力和温度以及变频器的频率。

该画面的右上角可以显示实时的报警信息，同一时间内最多可以显示两条报警。

该画面水泵图形内部的矩形会有颜色显示，灰色停止，蓝色变频，绿色工频，红色故障。

该画面可以直接设定压力和温度，如果需要进入其他画面，需要用户名和密码。

用户名：ADMIN，密码：0000。

供水压力实际值：显示实时的供水压力值。

供水压力设定值：设定需要的供水压力。

在自动运行时，当系统跟踪压力信号时，会改变变频器的频率以实现供水压力的平衡。

高压报警设定值：当供液压力实际值大于该处设定时，延时（延时时间可以在“时间设定”画面设定）一段时间后，触发供液高压报警。

低压报警设定值：当供液压力实际值小于该处设定时，延时（延时时间可以在“时间设定”画面设定）一段时间后，触发供液低压报警。

(P)比例值设定(I)积分值设定(D)微分值设定：这里是三个数值用来调整变频器的输出频率，以达到压力的稳定。

根据现场情况不同，该处的三个数字也将会有微小的区别。

供水温度实际值：显示实时的供水温度值。

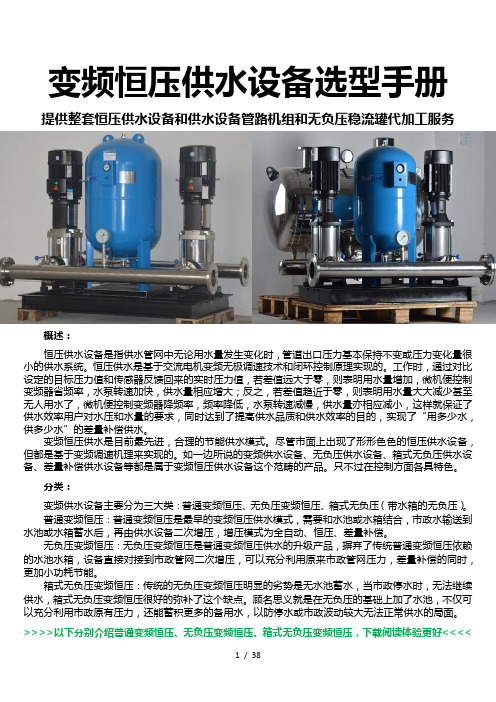

变频恒压供水设备选型手册提供整套恒压供水设备和供水设备管路机组和无负压稳流罐代加工服务概述：恒压供水设备是指供水管网中无论用水量发生变化时，管道出口压力基本保持不变或压力变化量很小的供水系统。

恒压供水是基于交流电机变频无极调速技术和闭环控制原理实现的。

工作时，通过对比设定的目标压力值和传感器反馈回来的实时压力值，若差值远大于零，则表明用水量增加，微机便控制变频器省频率，水泵转速加快，供水量相应增大；反之，若差值趋近于零，则表明用水量大大减少甚至无人用水了，微机便控制变频器降频率，频率降低，水泵转速减慢，供水量亦相应减小，这样就保证了供水效率用户对水压和水量的要求，同时达到了提高供水品质和供水效率的目的，实现了“用多少水，供多少水”的差量补偿供水。

变频恒压供水是目前最先进，合理的节能供水模式。

尽管市面上出现了形形色色的恒压供水设备，但都是基于变频调速机理来实现的。

如一边所说的变频供水设备、无负压供水设备、箱式无负压供水设备、差量补偿供水设备等都是属于变频恒压供水设备这个范畴的产品。

只不过在控制方面各具特色。

分类：变频供水设备主要分为三大类：普通变频恒压、无负压变频恒压、箱式无负压（带水箱的无负压）。

普通变频恒压：普通变频恒压是最早的变频恒压供水模式，需要和水池或水箱结合，市政水输送到水池或水箱蓄水后，再由供水设备二次增压，增压模式为全自动、恒压、差量补偿。

无负压变频恒压：无负压变频恒压是普通变频恒压供水的升级产品，摒弃了传统普通变频恒压依赖的水池水箱，设备直接对接到市政管网二次增压，可以充分利用原来市政管网压力，差量补偿的同时，更加小功耗节能。

箱式无负压变频恒压：传统的无负压变频恒压明显的劣势是无水池蓄水，当市政停水时，无法继续供水，箱式无负压变频恒压很好的弥补了这个缺点。

顾名思义就是在无负压的基础上加了水池，不仅可以充分利用市政原有压力，还能蓄积更多的备用水，以防停水或市政波动较大无法正常供水的局面。

变频恒压供水设备选型手册第一章：引言本手册旨在帮助用户选择合适的变频恒压供水设备，以满足不同需求的水压要求。

变频恒压供水设备是一种能够根据实际用水情况自动调节水泵转速的设备，以保持恒定的水压输出。

选择合适的设备对于保证正常供水、提高水泵效率、节约能源等方面都具有重要意义。

第二章：变频恒压供水设备的基本原理本章将介绍变频恒压供水设备的基本工作原理，包括变频控制、恒压控制、水泵的工作原理等内容，以便用户对设备的基本工作原理有一定的了解。

第三章：需求分析本章将提供用户在选择变频恒压供水设备时需要考虑的因素，包括供水需求、用水点数量和位置、水压要求等方面的因素，以帮助用户确定自己的需求。

第四章：设备选型本章将介绍不同类型的变频恒压供水设备的特点，包括单泵恒压供水设备、多泵恒压供水设备、集成恒压供水设备等，以帮助用户根据自己的需求选择合适的设备。

第五章：安装与维护本章将介绍变频恒压供水设备的安装与维护要点，包括设备的安装位置、接线方法、设备的日常维护等内容，以确保设备正常运行。

第六章：案例分析本章将提供一些典型的案例分析，包括各种实际需求下选择的变频恒压供水设备，以供用户参考。

第七章：常见问题及解决方案本章将列举一些常见的故障问题，并提供相应的解决方案，以便用户在使用过程中能够快速解决一些常见的故障。

结语本手册是为了帮助用户选择合适的变频恒压供水设备而编写，希望能够为用户提供一些有用的信息，以便用户能够选择到合适的设备，满足自己的供水需求。

对于变频恒压供水设备的需求分析在选择变频恒压供水设备之前，用户需要对自己的实际用水情况进行充分的分析。

首先，用户需要知道自己的供水需求，包括每天的用水量、峰值用水量、用水时间等。

这些数据将有助于确定所需的水泵的流量和扬程。

另外，用户还需要考虑用水点的数量和位置，不同的用水点可能需要不同的水压，因此需要根据用水点的实际情况确定供水系统的布局。

此外，用户还需要考虑水质情况，如果水质较差，可能需要选择耐腐蚀的水泵及相关管道配件。

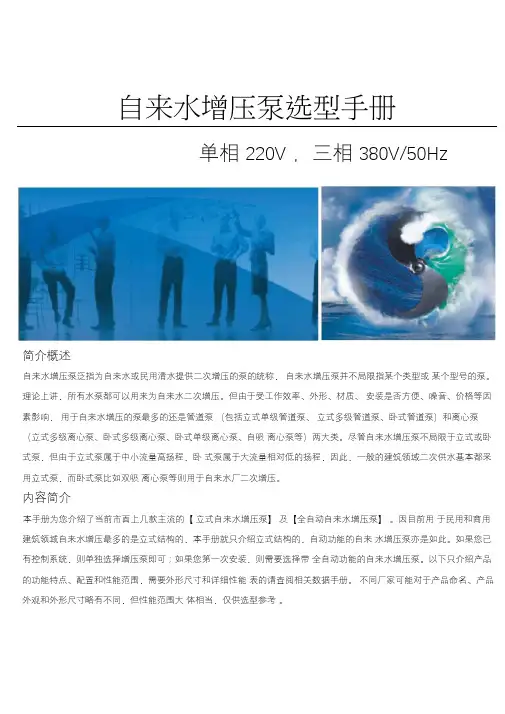

自来水增压泵选型手册单相220V ，三相380V/50Hz简介概述自来水增压泵泛指为自来水或民用清水提供二次增压的泵的统称，自来水增压泵并不局限指某个类型或某个型号的泵。

理论上讲，所有水泵都可以用来为自来水二次增压。

但由于受工作效率、外形、材质、安装是否方便、噪音、价格等因素影响，用于自来水增压的泵最多的还是管道泵（包括立式单级管道泵、立式多级管道泵、卧式管道泵）和离心泵（立式多级离心泵、卧式多级离心泵、卧式单级离心泵、自吸离心泵等）两大类。

尽管自来水增压泵不局限于立式或卧式泵，但由于立式泵属于中小流量高扬程，卧式泵属于大流量相对低的扬程，因此，一般的建筑领域二次供水基本都采用立式泵，而卧式泵比如双吸离心泵等则用于自来水厂二次增压。

内容简介本手册为您介绍了当前市面上几款主流的【立式自来水增压泵】及【全自动自来水增压泵】。

因目前用于民用和商用建筑领域自来水增压最多的是立式结构的，本手册就只介绍立式结构的，自动功能的自来水增压泵亦是如此。

如果您已有控制系统，则单独选择增压泵即可；如果您第一次安装，则需要选择带全自动功能的自来水增压泵。

以下只介绍产品的功能特点、配置和性能范围，需要外形尺寸和详细性能表的请查阅相关数据手册。

不同厂家可能对于产品命名、产品外观和外形尺寸略有不同，但性能范围大体相当，仅供选型参考。

>>>>>>>>>>>>>>>>>>>>>>>> 下载样本阅读体验更好<<<<<<<<<<<<<<<<<<<<<<<GD 立式单级管道式离心泵产品概述GD 立式单级管道式离心泵（又名GD 型管道泵）是最具代表性的单吸管道式离心泵。

恒压变频给水装置使用说明书一、产品概述变频恒压给水设备利用可编程控制器，可根据管网瞬间的压力和流量变化自动调节水泵的转速及多台水泵的启停，在满足用户流量需求的基础上，使供水压力始终恒定在预先设定的压力值上，整套系统设计合理，运行可靠。

在供水中应用，可取代水塔、高位水箱和气压罐等供水方式，性能稳定、节能效果显著。

变频供水设备主要有微机变频控制柜、水泵机组、压力传感器、液位控制器（可选）、管道管件和阀门等构成。

二、适用的水质范围适用于生活饮用水、中水，水温00 C—900 C、PH值6.5-8.5。

三、使用范围本设备设计合理、系统运行可靠、压力稳定高效节能、安装方便，操作简单，噪音底，可使用于各种需要恒压变量供水的场合；1、高层建筑、住宅小区、企事业等生活供水系统；2、各类自来水厂、给水加压泵站；3、以上旧有系统的节能、降耗改造。

四、主要性能和特点1、自动化程度高，可实现恒压变量、多恒压变量、变压变量多种控制方式，多种启停方式，压力稳定精度≤±1%；2、节能效果显著；3、控制柜控制对多台泵均实现变频软启动，无冲击电流，机械冲击磨损较小，可延长设备使用寿命、提高系统的稳定性和减小对电网的冲击；4、设备中多台水泵可实现循环启动运行，以均稀各泵的工作量进一步延长水泵寿命；5、系统设计配置灵活，可根据需求设定多达6台水泵及1台附属小泵的供水控制系统。

五、技术参数本系列变频给水装置参数如下：1、电源：3相5线。

380V（±10%），50Hz（±5%）；2、供水流量范围：0—3900m3/h;3、压力调节范围：0—2.8MPa;4、适用电机容量：0.15—315kw5、加减速时间：0—6500秒；6、变频器效率：85%—95%7、产品标准：Q/0112GT001-2005六、设备工作原理简述以多台水泵并联供水为例，系统设定一恒定的压力值，当用水量变化而产生管网压力的变化，通过远传压力表，将管网压力反馈给变频器内置控制器，通过控制器调整变频器的输出频率，调节泵的转速以保持恒压供水；如不能满足供水要求时，则变频器将控制多台变频泵和工频泵的启停而达到恒压变量供水。
