水箱变频恒压供水设备设计方案一、工程概况1、根据建设单位提供的工程参数:工程为2栋31层,四个单元的住宅楼构成, 加压供水总户数856户,采用不锈钢水箱二次加压供水。
二、采用水箱式变频恒压供水设计及报价1、设备简述:1.1、建设一个符合设计要求的生活水箱,把市政自来水放进水箱变频恒压供水至用户。
2、变频恒压供水设备组成:我公司生产系列水箱(池)式全自动变频恒压给水设备,是利用微机控制和PLC可编辑控制技术及应用变频调速器对水泵工况进行全自动恒压供水控制节能设备。
该产品是由给水泵机组、水泵基础配件、进出水管路、阀门、稳压罐、压力变送器、水位控制器、智能型变频控制柜组成。
3、设备主要性能特点:3.1、设备标准配置的水泵、阀门、止回阀、软接头、仪表等均为优质名牌产品,能保证设备的可靠运行。
3.2、控制原件选择档次高。
设备配置经过精心筛选,具有可靠的质量保证。
如水泵选南方泵或格兰富泵;变频器选台湾普传、ABB、西门子、施耐德;可编程控制器、断路器、接触器、继电器选西门子、施耐德等国内外知名品牌产品,高性能配置使整机寿命更长。
3.3、完美的中文人机界面。
人机界面与先进的PLC可编程控制技术结合,时时通讯监控各台水泵的工作状态,灵活的现场参数设定,对设定压力值及测量值、运行频率、运行电流、系统故障等参数显示,使人机界面一目了然,便于操作及管理。
3.4、设备中同流量的水泵全部采用先启先停,后启后停,循环变频启停,循环交替切换的工作方式。
3.5、控制精度高,压力控制精度≤0.01MPa。
用户根据供水压力要求设定压力值,设定后供水压力稳定,无超调。
3.6、定时换泵功能。
由于系统是根据管网用水量的多少来决定投入运行水泵的台数,所以当用水量长期在某一小范围内变化时就会使得某台水泵长期运行而磨损严重,而其他水泵长期不使用造成生锈,设定本功能后则可方便的解决该问题。
(需在订货时选择的功能)3.7、定时开关机控制。
系统内可设有定时控制,如果用户只需要在一天中的某段时间内运行,则可设定每天的开机、关机时间,进行定时控制。
水泵选型标准就根据用途来选用,主要考虑流量、出水扬程(压力),吸水扬程、安装环境等。
扬程流量1、根据装置的布置、地形条件、水位条件、运转条件、经济方案比较等多方面因素2、考虑选择卧式、立式和其它型式(管道式、直角式、变角式、转角式、平行式、垂直式、直立式、潜水式、便拆式、液下式、无堵塞式、自吸式、齿轮式、充油式、充水温式)。
卧式泵拆卸装配方便,3、易管理、但体积大,4、价格较贵,5、需很大占地面积;立式泵,6、很多情况下叶轮淹没在水中,7、任何时候可以启动,8、便于自动盍或远程控制,9、并且紧凑,10、安装面积小,11、价格较便宜。
3、根据液体介质性质,确定清水泵,热水泵还油泵、化工泵或耐腐蚀泵或杂质泵,或者采用不堵塞泵。
安装在爆炸区域的泵,应根据爆炸区域等级,采用防爆电动机。
4、振动量分为:气动、电动(电动分为220v电压和380v电压)。
5、根据流量大小,选单吸泵还是双吸泵:根据扬程高低,选单吸泵还是多吸泵,高转速泵还是低转速泵(空调泵)、多级泵效率比单级泵低,当选单级泵和多级泵同样都能用时,宜选用单级泵。
6、确定泵的具体型号,采用什么系列的泵选用后,就可按最大流量,放大5%——10%余量后的扬程这两个性能主要参数,在型谱图或系列特性曲线上确定具体型号。
利用泵特性曲线,在横坐标上找到所需流量值,在纵坐标上找到所需扬程值,从两值分别向上和向右引垂线或水平线,两线交点正好落在特性曲线上,则该泵就是要选的泵,但是这种理想情况一般不会很少,通常会碰上下列几种情况:A、第一种:交点在特性曲线上方,这说明流量满足要求,但扬程不够,此时,若扬程相差不多,或相差5%左右,仍可选用,若扬程相差很多,则选扬程较大的泵。
或设法减小管路阻力损失。
B、第二种:交点在特性曲线下方,在泵特性曲线扇状梯形范围内,就初步定下此型号,然后根据扬程相差多少,来决定是否切割叶轮直径,若扬程相差很小,就不切割,若扬程相差很大,就按所需Q、H、,根据其ns和切割公式,切割叶轮直径,若交点不落在扇状梯形范围内,应选扬程较小的泵。
变频水泵(变频离心泵、变频增压泵)选型数据手册概念及用途变频水泵(又名变频离心泵、变频增压泵)表示用单相/三相交流变频器驱动并实时调节水泵转速以实现恒压供水一类水泵设备的统称。
一般习惯性的称只有一台水泵的变频水泵机组为变频水泵;两台或两台以上水泵的变频水泵机组为变频供水设备。
变频水泵是新一代全自动增压泵的典型代表产品,其具备全自动运行、恒压、清洁卫生、低噪音低震动、节能环保、使用寿命长、保护功能齐全、操作和维护简便等系列优点,被广泛用于各种城镇大中小规模建筑大厦、工农业生产制造、农业/园林灌溉等需要二次供水增压并且需要恒压自动给水的场合。
以下分别介绍几种常规的卧式和立式变频水泵的特点及性能范围:变频水泵分类1、根据材质不同分为铸铁变频水泵和不锈钢变频水泵;2、根据泵结构不同分为立式变频水泵和卧式变频水泵;3、根据变频器的输入电源不同分为单相变频水泵和三相变频水泵;4、根据水泵台数不同分为单控式变频水泵和变频供水设备(行业一般习惯性的称只有一台水泵的变频水泵机组为变频水泵;两台或两台以上水泵的变频水泵机组为变频供水设备)。
如图1,分别为卧式变频水泵、立式变频水泵和变频供水设备机组实拍图技术指标水泵台数通常1-5台不等必备功能全自动、恒压、压力可调流量范围1-500m³/h扬程范围10-250m压力范围0.1-2.5Mpa功率范围0.37-45Kw进出口径DN25-DN300主体材质铸铁或SUS304不锈钢介质温度0-100℃推荐产品一:JWS-BL卧式全自动恒压变频水泵(单控式)整体介绍JWS-BL卧式全自动变频水泵是新一代卧式结构的小型恒压供水系统,主要由卧式多级不锈钢离心泵、单相/三相交流变频器、传感器、阀门和稳压罐组成。
具有全自动、恒压调速、压力可自由设定、304不锈钢清洁卫生、低震动低噪音、工作效率高、节能环保、操作简便、维护维修方便等系列优点。
功能特点全自动。
变频水泵全自动运行启停是必须具备的基本功能之一,并且是基于差量补偿的运行模式。
变频恒压供水设备选型手册第一章:引言本手册旨在帮助用户选择合适的变频恒压供水设备,以满足不同需求的水压要求。
变频恒压供水设备是一种能够根据实际用水情况自动调节水泵转速的设备,以保持恒定的水压输出。
选择合适的设备对于保证正常供水、提高水泵效率、节约能源等方面都具有重要意义。
第二章:变频恒压供水设备的基本原理本章将介绍变频恒压供水设备的基本工作原理,包括变频控制、恒压控制、水泵的工作原理等内容,以便用户对设备的基本工作原理有一定的了解。
第三章:需求分析本章将提供用户在选择变频恒压供水设备时需要考虑的因素,包括供水需求、用水点数量和位置、水压要求等方面的因素,以帮助用户确定自己的需求。
第四章:设备选型本章将介绍不同类型的变频恒压供水设备的特点,包括单泵恒压供水设备、多泵恒压供水设备、集成恒压供水设备等,以帮助用户根据自己的需求选择合适的设备。
第五章:安装与维护本章将介绍变频恒压供水设备的安装与维护要点,包括设备的安装位置、接线方法、设备的日常维护等内容,以确保设备正常运行。
第六章:案例分析本章将提供一些典型的案例分析,包括各种实际需求下选择的变频恒压供水设备,以供用户参考。
第七章:常见问题及解决方案本章将列举一些常见的故障问题,并提供相应的解决方案,以便用户在使用过程中能够快速解决一些常见的故障。
结语本手册是为了帮助用户选择合适的变频恒压供水设备而编写,希望能够为用户提供一些有用的信息,以便用户能够选择到合适的设备,满足自己的供水需求。
对于变频恒压供水设备的需求分析在选择变频恒压供水设备之前,用户需要对自己的实际用水情况进行充分的分析。
首先,用户需要知道自己的供水需求,包括每天的用水量、峰值用水量、用水时间等。
这些数据将有助于确定所需的水泵的流量和扬程。
另外,用户还需要考虑用水点的数量和位置,不同的用水点可能需要不同的水压,因此需要根据用水点的实际情况确定供水系统的布局。
此外,用户还需要考虑水质情况,如果水质较差,可能需要选择耐腐蚀的水泵及相关管道配件。
变频器选型规范变频器的正确选择对于掌握系统的正常运行是特别关键的。
选择变频器时必需要充分了解变频器所驱动的负载特性。
人们在实践中常将生产机械分为三种类型:恒转矩负载、恒功率负载和风机、水泵负载。
恒转矩负载:负载转矩TL与转速n无关,任何转速下TL总保持恒定或基本恒定。
例如传送带、搅拌机,挤压机等摩擦类负载以及吊车、提升机等位能负载都属于恒转矩负载。
变频器拖动恒转矩性质的负载时,低速下的转矩要足够大,并且有足够的过载能力。
假如需要在低速下稳速运行,应当考虑标准异步电动机的散热能力,避免电动机的温升过高。
恒功率负载:机床主轴和轧机、造纸机、塑料薄膜生产线中的卷取机、开卷机等要求的转矩,大体与转速成反比,这就是所谓的恒功率负载。
负载的恒功率性质应当是就一定的速度变化范围而言的。
当速度很低时,受机械强度的限制,TL不可能无限增大,在低速下转变为恒转矩性质。
负载的恒功率区和恒转矩区对传动方案的选择有很大的影响。
电动机在恒磁通调速时,最大容许输出转矩不变,属于恒转矩调速;而在弱磁调速时,最大容许输出转矩与速度成反比,属于恒功率调速。
假如电动机的恒转矩和恒功率调速的范围与负载的恒转矩和恒功率范围相全都时,即所谓“匹配”的状况下,电动机的容量和变频器的容量均最小。
风机、泵类负载:在各种风机、水泵、油泵中,随叶轮的转动,空气或液体在一定的速度范围内所产生的阻力大致与速度n的2次方成正比。
随着转速的减小,转速按转速的2次方减小。
这种负载所需的功率与速度的3次方成正比。
当所需风量、流量减小时,利用变频器通过调速的方式来调整风量、流量,可以大幅度地节省电能。
由于高速时所需功率随转速增长过快,与速度的三次方成正比,所以通常不应使风机、泵类负载超工频运行。
西门子公司可以供应不同类型的变频器,用户可以依据自己的实际工艺要求和运用场合选择不同类型的变频器。
在选择变频器时因留意以下几点留意事项:1.依据负载特性选择变频器,如负载为恒转矩负载需选择siemensMMV/MDV变频器,如负载为风机、泵类负载应选择siemensECO变频器。
风机、水泵变频器选型方法一、首先需要注意,1.罗茨风机及潜水泵及齿轮泵等不是平方转矩的风机水泵类负载,是恒转矩负载,平方转矩类风机水泵负载一般都是针对于离心风机及水泵来的,这种负载在出口关闭情况下出口压力升到额定压力后就不升高了,因为没有流量所以负荷降低。
2.风机水泵类负载一般在设计时是按照最大需量设计的,存在富余功率。
对于这类负载使用变频器按需使用就有节能的空间。
二、正确的把握变频器驱动的机械负载对象的转速——转矩特性,是选择电动机及变频器容量、决定其控制方式的基础。
风机、泵类的负载为平方转矩负载。
随着转速的降低,所需转矩以平方的比例下降,低频时负载电流小,电机过热现象不会发生;但有些负载的惯量大,必须设定长的加速时间,或再启动时的大转矩引起的冲击,因此选型时需考虑裕量;另:当电机以超出基频转速以上的转速运行时,负载所需的动力随转速的提高而急剧增加,易超出电机与变频器的容量,将导致运行中断或电机发热严重。
对于恒转矩负载,要选用G型的变频器;P型变频器适用于普通的风机和离心式水泵等负载。
(罗茨风机、螺杆泵、泥浆泵、往复式柱塞泵等则要用G型)--------------百度文库及工控网、自动化网,总结的选型方法摘抄如下:1) 根据负载特性选择变频器,如负载为恒转矩负载需选变频器,如负载为风机、泵类负载应选择风机、泵类变频器。
因为风机、水泵会随着转速增大力矩。
而刚启动时力矩较小。
2) 选择变频器时应以实际电机电流值作为变频器选择的依据,电机的额定功率只能作为参考。
另外,应充分考虑变频器的输出含有丰富的高次谐波,会使电动机的功率因数和效率变坏。
因此用变频器给电动机供电与用工频电网供电相比较,电动机的电流会增加10%而温升会增加20%左右。
所以在选择电动机和变频器时,应考虑到这种情况,适当留有余量,以防止温升过高,影响电动机的使用寿命。
3) 变频器若要长电缆运行时,此时应该采取措施抑制长电缆对地耦合电容的影响,避免变频器出力不够。
水泵变频器的选型选型变频器选型时要确定以下几点:1、采用变频的目的;恒压控制或恒流控制等。
2、变频器的负载类型;如叶片泵或容积泵等,特别注意负载的性能曲线,性能曲线决定了应用时的方式方法。
3、变频器与负载的匹配问题;1)电压匹配;变频器的额定电压与负载的额定电压相符。
2)电流匹配;普通的离心泵,变频器的额定电流与电机的额定电流相符。
对于特殊的负载如深水泵等则需要参考电机性能参数,以最大电流确定变频器电流和过载能力。
3)转矩匹配;这种情况在恒转矩负载或有减速装置时有可能发生。
4、在使用变频器驱动高速电机时,由于高速电机的电抗小,高次谐波增加导致输出电流值增大。
因此用于高速电机的变频器的选型,其容量要稍大于普通电机的选型。
5、变频器如果要长电缆运行时,此时要采取措施抑制长电缆对地耦合电容的影响,避免变频器出力不足,所以在这样情况下,变频器容量要放大一档或者在变频器的输出端安装输出电抗器。
6、对于一些特殊的应用场合,如高温,高海拔,此时会引起变频器的降容,变频器容量要放大一挡。
控制原理图设计变频器控制原理图设计步骤如下:1、首先确认变频器的安装环境1)工作温度。
变频器内部是大功率的电子元件,极易受到工作温度的影响,产品一般要求为0~55℃,但为了保证工作安全、可靠,使用时应考虑留有余地,最好控制在40℃以下。
在控制箱中,变频器一般应安装在箱体上部,并严格遵守产品说明书中的安装要求,绝对不允许把发热元件或易发热的元件紧靠变频器的底部安装。
2)环境温度。
温度太高且温度变化较大时,变频器内部易出现结露现象,其绝缘性能就会大大降低,甚至可能引发短路事故。
必要时,必须在箱中增加干燥剂和加热器。
在水处理间,一般水汽都比较重,如果温度变化大的话,这个问题会比较突出。

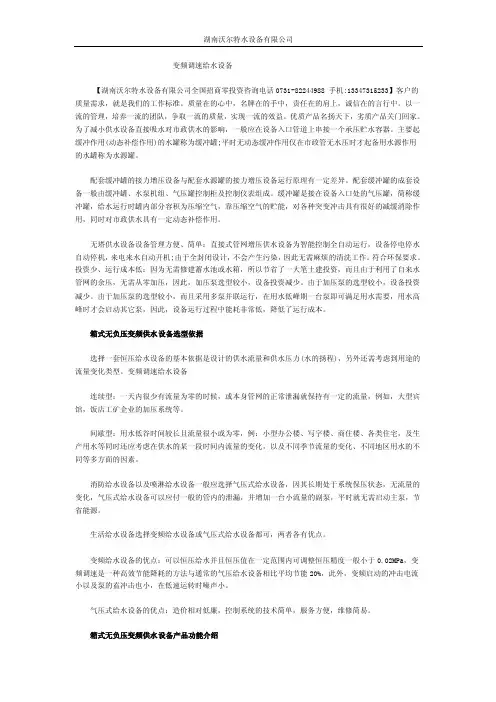

变频调速给水设备【湖南沃尔特水设备有限公司全国招商零投资咨询电话*************手机:133****5233】客户的质量需求,就是我们的工作标准。
质量在的心中,名牌在的手中,责任在的肩上,诚信在的言行中。
以一流的管理,培养一流的团队,争取一流的质量,实现一流的效益。
优质产品名扬天下,劣质产品关门回家。
为了减小供水设备直接吸水对市政供水的影响,一般应在设备入口管道上串接一个承压贮水容器。
主要起缓冲作用(动态补偿作用)的水罐称为缓冲罐;平时无动态缓冲作用仅在市政管无水压时才起备用水源作用的水罐称为水源罐。
配套缓冲罐的接力增压设备与配套水源罐的接力增压设备运行原理有一定差异。
配套缓冲罐的成套设备一般由缓冲罐、水泵机组、气压罐控制柜及控制仪表组成。
缓冲罐是接在设备入口处的气压罐,简称缓冲罐,给水运行时罐内部分容积为压缩空气,靠压缩空气的贮能,对各种突变冲击具有很好的减缓消除作用,同时对市政供水具有一定动态补偿作用。
无塔供水设备设备管理方便、简单:直接式管网增压供水设备为智能控制全自动运行,设备停电停水自动停机,来电来水自动开机;由于全封闭设计,不会产生污染,因此无需麻烦的清洗工作。
符合环保要求。
投资少、运行成本低:因为无需修建蓄水池或水箱,所以节省了一大笔土建投资,而且由于利用了自来水管网的余压,无需从零加压,因此,加压泵选型较小,设备投资减少。
由于加压泵的选型较小,设备投资减少。
由于加压泵的选型较小,而且采用多泵并联运行,在用水低峰期一台泵即可满足用水需要,用水高峰时才会启动其它泵,因此,设备运行过程中能耗非常低,降低了运行成本。
箱式无负压变频供水设备选型依据选择一套恒压给水设备的基本依据是设计的供水流量和供水压力(水的扬程),另外还需考虑到用途的流量变化类型。
变频调速给水设备连续型:一天内很少有流量为零的时候,或本身管网的正常泄漏就保持有一定的流量,例如,大型宾馆,饭店工矿企业的加压系统等。
