旋转变压器实验报告

第1篇一、实验目的1. 了解电机变压器的基本结构和工作原理。

2. 熟悉电机变压器的实验方法和步骤。

3. 掌握电机变压器的主要参数和性能指标。

4. 培养实验操作能力和分析问题、解决问题的能力。

二、实验原理电机变压器是一种利用电磁感应原理实现电压变换的设备。

它主要由铁芯、线圈和绝缘材料组成。

当原线圈通入交流电流时，铁芯中会产生交变磁场，从而在副线圈中产生感应电动势，实现电压的变换。

三、实验器材1. 电机变压器一台2. 万用表一块3. 电源一台4. 电流表和电压表各一块5. 连接线若干6. 保护装置四、实验步骤1. 连接电路将电机变压器与电源、电流表和电压表连接，确保连接正确无误。

2. 测量空载电流和电压断开负载，通入电源，测量原线圈的空载电流和电压，记录数据。

3. 测量负载电流和电压连接负载，通入电源，测量原线圈和副线圈的负载电流和电压，记录数据。

4. 测量变压器损耗测量原线圈和副线圈的损耗，包括铜损耗和铁损耗，记录数据。

5. 测量变压器的效率计算变压器的效率，即输出功率与输入功率之比。

6. 测量变压器的变比根据原线圈和副线圈的电压，计算变压器的变比。

7. 测量变压器的短路阻抗在副线圈短路的情况下，测量原线圈的电流，计算变压器的短路阻抗。

五、实验数据及分析1. 空载电流和电压原线圈空载电流：I1 = 0.2A原线圈空载电压：U1 = 220V2. 负载电流和电压原线圈负载电流：I1 = 1.0A副线圈负载电流：I2 = 0.5A原线圈负载电压：U1 = 220V副线圈负载电压：U2 = 110V3. 变压器损耗铜损耗：Pcu = I2^2 R2 = 0.5^2 4 = 1W铁损耗：Pre = 0.5W4. 变压器效率效率：η = (P2 / P1) 100% = (110W / 120W) 100% = 91.7%5. 变压器变比变比：k = U1 / U2 = 220V / 110V = 26. 变压器短路阻抗短路阻抗：Zk = U1 / I1 = 220V / 1.0A = 220Ω六、实验结论1. 通过实验，我们了解了电机变压器的基本结构和工作原理。

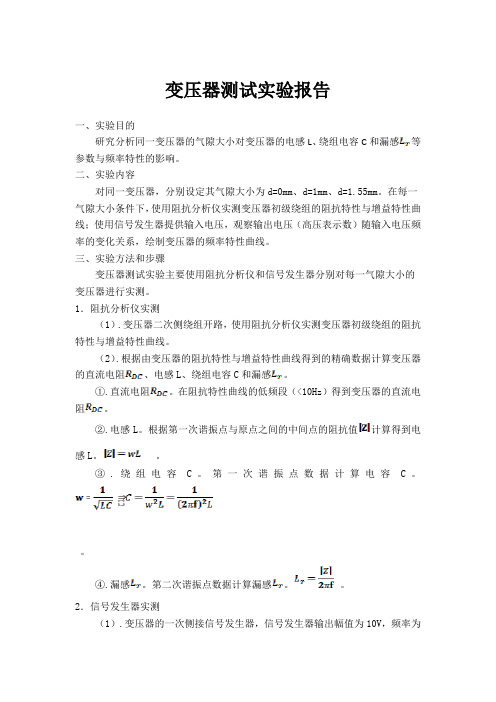

变压器测试实验报告一、实验目的研究分析同一变压器的气隙大小对变压器的电感L、绕组电容C和漏感等参数与频率特性的影响。

二、实验内容对同一变压器，分别设定其气隙大小为d=0mm、d=1mm、d=1.55mm。

在每一气隙大小条件下，使用阻抗分析仪实测变压器初级绕组的阻抗特性与增益特性曲线；使用信号发生器提供输入电压，观察输出电压（高压表示数）随输入电压频率的变化关系，绘制变压器的频率特性曲线。

三、实验方法和步骤变压器测试实验主要使用阻抗分析仪和信号发生器分别对每一气隙大小的变压器进行实测。

1．阻抗分析仪实测（1）.变压器二次侧绕组开路，使用阻抗分析仪实测变压器初级绕组的阻抗特性与增益特性曲线。

（2）.根据由变压器的阻抗特性与增益特性曲线得到的精确数据计算变压器的直流电阻、电感L、绕组电容C和漏感。

①.直流电阻。

在阻抗特性曲线的低频段（<10Hz）得到变压器的直流电阻。

②.电感L。

根据第一次谐振点与原点之间的中间点的阻抗值计算得到电感L。

③.绕组电容C。

第一次谐振点数据计算电容C。

④.漏感。

第二次谐振点数据计算漏感。

2．信号发生器实测（1）.变压器的一次侧接信号发生器，信号发生器输出幅值为10V，频率为的方波；二次侧接高压表。

观察在幅值恒定，频率变化的输入电压下，输出电压（高压表示数）随输入频率变化的关系。

（2）.根据输出电压（高压表示数）随输入频率变化的关系，适量取点，绘制每一气隙大小的变压器的频率特性曲线。

四、实验数据1．变压器的气隙大小d=0mm（1）.阻抗分析仪实测变压器的阻抗特性与增益特性曲线，如图1。

图1. 阻抗特性与增益特性曲线（d=0mm）根据变压器的阻抗特性与增益特性曲线得到以下精确数据，利用得到的精确数据计算变压器的直流电阻、电感L、绕组电容C 和漏感，如表1。

表1.变压器参数结果（d=0mm）（2）.信号发生器实测取点数据，如表2。

表2.信号发生器实测取点数据（d=0mm）根据取点数据绘制变压器的频率特性曲线，如图2。

三绕组变压器实验报告三绕组变压器实验报告引言：三绕组变压器是电力系统中常见的一种变压器类型，它具有多个绕组，可以实现不同电压等级之间的能量转换。

本次实验旨在通过实际操作，了解三绕组变压器的基本原理、结构和工作特性。

实验目的：1. 理解三绕组变压器的基本原理和结构。

2. 掌握三绕组变压器的实际操作方法。

3. 分析三绕组变压器的工作特性。

实验设备：1. 三绕组变压器2. 电源3. 电压表和电流表4. 开关和连接线路实验步骤：1. 将三绕组变压器连接到电源上，并确保电源电压稳定。

2. 使用电压表和电流表测量三个绕组的电压和电流。

3. 依次改变电源电压，记录下每个绕组的电压和电流值。

4. 分析实验数据，得出结论。

实验结果与分析：通过实验测量，我们得到了不同电源电压下三个绕组的电压和电流数据。

根据这些数据，我们可以计算出三绕组变压器的变比和效率。

变比是指变压器输入电压与输出电压之间的比值。

根据测量数据，我们可以计算出三绕组变压器的变比，并观察其随电源电压的变化情况。

实验结果显示，随着电源电压的增加，变压器的变比也相应增加。

这是因为变压器的绕组匝数固定，电压与匝数成正比关系。

效率是指变压器输出功率与输入功率之间的比值。

通过测量三个绕组的电流和电压，我们可以计算出变压器的输入功率和输出功率，并计算出其效率。

实验结果显示，三绕组变压器的效率随着电源电压的增加而增加。

这是因为随着电源电压的增加，变压器的损耗减少，能量转换效率提高。

结论：通过本次实验，我们深入了解了三绕组变压器的基本原理、结构和工作特性。

实验结果表明，三绕组变压器的变比和效率与电源电压密切相关。

在实际应用中，我们可以根据需要选择合适的电源电压和变压器参数，以实现电能的有效转换和传输。

同时，本次实验还提醒我们在实际操作中要注意安全。

在连接电源和测量电流电压时，应确保设备和线路的正常运行，并遵守相关的安全规定。

总结：三绕组变压器是电力系统中常见的一种变压器类型，通过实验我们深入了解了其基本原理、结构和工作特性。

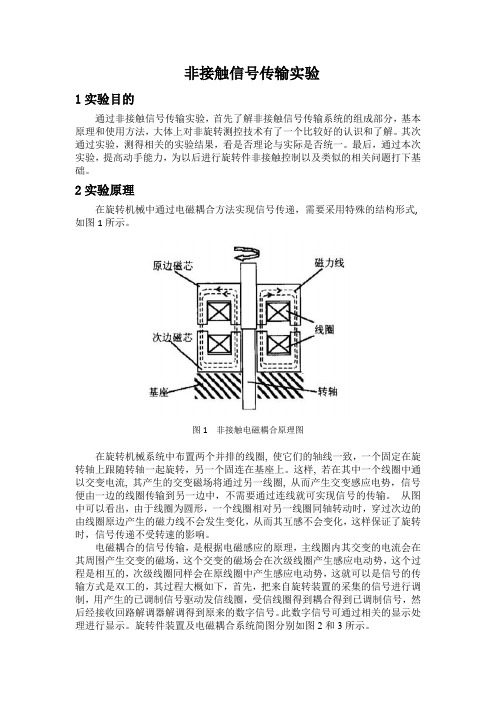

非接触信号传输实验1实验目的通过非接触信号传输实验，首先了解非接触信号传输系统的组成部分，基本原理和使用方法，大体上对非旋转测控技术有了一个比较好的认识和了解。

其次通过实验，测得相关的实验结果，看是否理论与实际是否统一。

最后，通过本次实验，提高动手能力，为以后进行旋转件非接触控制以及类似的相关问题打下基础。

2实验原理在旋转机械中通过电磁耦合方法实现信号传递，需要采用特殊的结构形式, 如图1所示。

图1 非接触电磁耦合原理图在旋转机械系统中布置两个并排的线圈, 使它们的轴线一致，一个固定在旋转轴上跟随转轴一起旋转，另一个固连在基座上。

这样, 若在其中一个线圈中通以交变电流, 其产生的交变磁场将通过另一线圈, 从而产生交变感应电势，信号便由一边的线圈传输到另一边中，不需要通过连线就可实现信号的传输。

从图中可以看出，由于线圈为圆形，一个线圈相对另一线圈同轴转动时，穿过次边的由线圈原边产生的磁力线不会发生变化，从而其互感不会变化，这样保证了旋转时，信号传递不受转速的影响。

电磁耦合的信号传输，是根据电磁感应的原理，主线圈内其交变的电流会在其周围产生交变的磁场，这个交变的磁场会在次级线圈产生感应电动势，这个过程是相互的，次级线圈同样会在原线圈中产生感应电动势，这就可以是信号的传输方式是双工的，其过程大概如下，首先，把来自旋转装置的采集的信号进行调制，用产生的已调制信号驱动发信线圈，受信线圈得到耦合得到已调制信号，然后经接收回路解调器解调得到原来的数字信号。

此数字信号可通过相关的显示处理进行显示。

旋转件装置及电磁耦合系统简图分别如图2和3所示。

图2 旋转件装置图图3 电磁耦合系统简图对于旋转件非接触测试技术，电磁耦合只是其中的一个部分，其整个的测试系统的一部分，非接触通信的原理框图如图4所示。

图4 非接触通信原理图从作业装置端输出的信号，进过处理后，驱动作业工具端的能量转化器，将电信号以某种形式发送出去，这里主要是以电磁耦合的方式，从一边的能量转化器件传递到另外一端的能量转化器件，在通过相关的信号处理电路，传递给计算机进行相关的处理。

西安交通大学高级物理实验报告课程名称：高级物理实验实验名称：变压器与线圈组合探究第1 页共18页系别：实验日期：2014年11月25日姓名：班级: 学号：实验名称:变压器与线圈组合探究一、实验目的1、验证变压器原理;2、探究山形电压器电压分布及其变化规律。

二、实验器材1、CI—6552A POWER AMPLIFIER II 电源适配器；2、Science Wor kshop® 750 Interface 接线器；3、匝数为400、800、1600、3200的线圈若干；4、方形铁芯与山形铁芯若干；5、计算机及数据处理软件Data Studio；6、导线若干.三、实验原理1、变压器简介变压器（Transformer）利用互感原理工作.变压器是利用电磁感应的原理来改变交流电压的装置，主要构件是初级线圈、次级线圈和铁芯（磁芯）.其主要功能有:电压变换、电流变换、阻抗变换、隔离、稳压（磁饱和变压器)等.按用途可以分为：配电变压器、电力变压器、全密封变压器、组合式变压器、干式变压器、油浸式变压器、单相变压器、电炉变压器、整流变压器等.变压器在电器设备和无线电路中常被用来升降电压、匹配阻抗，安全隔离等。

在发电机中，不管是线圈运动通过磁场或磁场运动通过固定线圈,均能在线圈中感应电势，此两种情况，磁通的值均不变，但与线圈相交链的磁通数量却有变动,这是互感应的原理。

变压器就是一种利用电磁互感应，变换电压，电流和阻抗的器件。

变压器的最基本形式，包括两组绕有导线之线圈，并且彼此以电感方式称合一起.当一交流电流(具有某一已知频率）流于其中之一组线圈时，于另一组线圈中将感应出具有相同频率的交流电压，而感应的电压大小取决于两线圈耦合及磁交链之程度。

一般指连接交流电源的线圈称之为一次线圈；而跨于此线圈的电压称之为一次电压。

在二次线圈的感应电压可能大于或小于一次电压，是由一次线圈与二次线圈间的匝数比所决定的.因此,变压器区分为升压与降压变压器两种。

第1篇一、实验目的1. 理解旋转磁场的产生原理。

2. 观察并验证三相交流电产生旋转磁场的过程。

3. 掌握旋转磁场对电机转子运动的影响。

二、实验原理旋转磁场是指由三相交流电在空间产生的一对或多对磁极，在空间中以一定的频率旋转的磁场。

当三相交流电通入三相异步电动机的定子绕组时，就会在定子绕组中产生旋转磁场。

这个旋转磁场会在转子中产生感应电流，从而产生电磁转矩，使转子跟随旋转磁场旋转。

三、实验设备1. 三相异步电动机模型（含定子和转子）。

2. 手摇发电机。

3. 三相交流电源。

4. 电流表、电压表。

5. 导线、开关等。

四、实验步骤1. 将三相异步电动机模型接入三相交流电源。

2. 将手摇发电机与定子绕组连接，确保三相电流同步。

3. 开启手摇发电机，观察定子绕组中的电流变化。

4. 使用电流表和电压表测量三相电流和电压。

5. 观察转子运动，记录转速和转向。

6. 改变三相电流的相序，观察转子运动的变化。

五、实验结果与分析1. 当手摇发电机旋转时，定子绕组中的电流同步变化，产生旋转磁场。

2. 电流表和电压表显示三相电流和电压的波形，与理论计算一致。

3. 观察到转子开始旋转，转速逐渐稳定。

4. 改变三相电流的相序后，转子转速和转向发生变化，与理论分析一致。

六、实验结论1. 旋转磁场是三相异步电动机工作的基础，由三相交流电产生。

2. 旋转磁场的产生原理符合理论计算和实验观察。

3. 转子转速和转向与三相电流的相序有关。

七、实验讨论1. 实验过程中，电流表和电压表的读数与理论计算存在一定的误差，可能由于实验设备的精度限制。

2. 实验过程中，由于手摇发电机的转速不稳定，导致转子转速波动较大。

3. 在实际应用中，旋转磁场的产生和作用更加复杂，需要考虑多种因素。

八、实验心得通过本次实验，我对旋转磁场的产生原理有了更深入的了解，掌握了三相异步电动机的工作原理。

同时，实验过程中遇到了一些问题，通过查阅资料和讨论，我学会了如何解决这些问题。

变压器及远距离输电实验报告引言：变压器是电力系统中广泛使用的重要设备，它能够实现电能的高效传输和变换。

远距离输电则是指通过电力线路将电能从发电厂传输到远离发电厂的地区。

本实验旨在研究变压器的工作原理以及远距离输电的效果，以期深入了解电力传输领域的相关知识。

实验一：变压器的工作原理变压器是一种靠电磁感应原理实现电能传输和变换的装置。

它由一个铁心和两个线圈组成，分别称为主线圈和副线圈。

主线圈通电时，会在铁心中产生磁场，而副线圈则受到这个磁场的影响而产生感应电动势。

通过变压器的设计，可以实现输入电压和输出电压的变换。

实验二：远距离输电的效果远距离输电是为了满足遥远地区的电力需求而设计的一种电力传输方式。

在实验中，我们通过建立一条长距离的电力线路，并在不同距离位置测量电压和电流的变化，以观察远距离输电的效果。

实验结果：通过实验一，我们发现变压器能够有效地改变电压大小，实现电能的传输和变换。

当主线圈的匝数大于副线圈时，输出电压会降低；反之，输出电压会升高。

这证明了变压器的工作原理是可靠的。

通过实验二，我们观察到了远距离输电的效果。

实验中，我们将电力线路建立在不同距离上，并测量了不同位置的电压和电流。

结果显示，随着距离的增加，电压和电流都会有所损耗。

这是由于电力线路的电阻和电感导致的能量损失。

因此，在远距离输电时，需要采取适当的措施来减少能量损失，例如使用高导电性的材料、减小电阻等。

讨论：变压器和远距离输电在现代电力系统中具有重要的应用价值。

变压器可以实现电能的高效传输和变换，使得电力系统能够适应不同电压需求。

远距离输电则能够满足遥远地区的电力需求，促进经济和社会的发展。

然而，变压器和远距离输电也存在一些问题和挑战。

例如，变压器的效率会受到温度和线圈材料等因素的影响，需要进行合理的设计和维护。

远距离输电中的能量损失也需要通过技术手段来减少，以提高输电效率。

结论：通过本实验，我们深入研究了变压器的工作原理和远距离输电的效果。

###风机变压器实验报告5篇第一篇：###风机变压器实验报告#1 箱式变压器试验报告安装位置：#1 风机一．铭牌：型号S10—900/36.75 出厂编号2007060482 额定容量900KVA 相数三相额定电压36.75、0.690KV冷却方式ONAN 分接范围±2×2.5 % 防护等级额定电流14.14、753.07A 绝缘等级A额定频率HZ 绝缘水平LI200AC85/AC5KV 器身重1700Kg 总重3200Kg 试验标准 GB 1094.1~1094.2-1996《电力变压器》 GB 1094.3~1094.5-2003《电力变压器》 GB /T6451-1996《电力变压器三相油浸式电力变压器技术参数和要求》GJ/T10088-1999《6-220KV 级变压器声级》出厂日期2007 年 10 月分接位置高压(V)高压电流(A)低压电压低压电流短路阻抗 1 38587 25.13 690 1338.8 6.45% 2 37668 3 36750 4 35831 5 34912 宁波天安（集团）股份有限责任公司二．绝缘电阻测量：温度：18℃湿度 30％测定部位绝缘电阻值（≥600）MΩ 低压/外壳及高压 2500高压/外壳及低压 2500 高压低压/外壳 2500 三．直流电阻测量：温度：18℃湿度 30％绕组相别实测值/Ω 最大不平衡率％（≤2%）2 3 4 5 高压 A-B 6.957 6.789 6.626 6.458 6.294 0.40％ B-C 6.958 6.793 6.628 6.463 6.296 C-A 6.932 6.766 6.603 6.438 6.273低压 A-N 0.001022 1.27％ B-N 0.001026 C-N 0.001035 四.变比测量：联结组别Dyn11 额定变比53.26 测量部位实测值 1 2 3 4 5 Kab/E 55.85/ +4.86％ 54.51/ +2.35％ 53.20/-0.11％ 51.84/-2.67％ 50.52/-5.14％ Kbc/E 55.87/ +4.90％ 54.53/ +2.38％ 53.21/-0.09％51.84/-2.67％50.54/-5.11％Kca/E 55.92/ +4.99％54.56/ +2.44％ 53.24/-0.04％ 51.90/-2.35％ 50.58/-5.03％五．交流耐压试验：试验电压试验时间结果 85KV 1min五．变压器油试验：油号 45 号介质损失角正切（90℃）0.15% 击穿电压 42KV 酸值（mgKON/g 0.01 试验结论：试验结果符合《电气装置安装工程电气设备交接试验标准》（GB50150-2006）。
