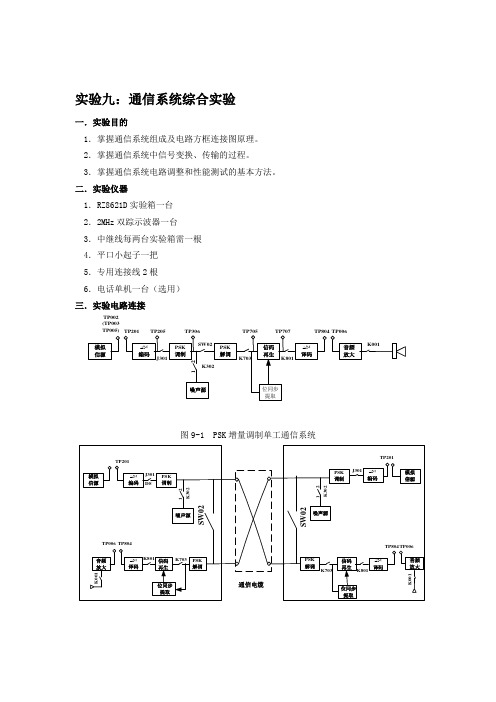

实验九：通信系统综合实验一．实验目的1．掌握通信系统组成及电路方框连接图原理。

2．掌握通信系统中信号变换、传输的过程。

3．掌握通信系统电路调整和性能测试的基本方法。

二．实验仪器1．RZ8621D实验箱一台2．2MHz双踪示波器一台3．中继线每两台实验箱需一根4．平口小起子一把5．专用连接线2根6．电话单机一台（选用）三．实验电路连接模拟信源TP002(TP003TP005)图9-1 PSK增量调制单工通信系统图9-2 PSK增量调制双工通信系统模拟信源TP002(TP003TP005)TP501TP506图9-3 PCM调制线路编码传输系统四．实验预习和测量点说明通信系统综合实验是在通信原理部件实验基础上进行的。

因此，它不仅要求对实验中涉及到的各通信原理部件的调整测试方法熟悉，更重要的是对各部件之间如何正确连接构成完整的通信系统，并把系统中信号的变换、传输过程及时序关系，频谱关系、同步提取、噪声等因素对通信系统性能的影响等作为综合实验测试研究的重点。

本实验的测量点应为综合通信系统中各模块的输入与输出信号，由于各模块单元电路实验已对测量点作了说明，这儿不再重复，测量点中应特别注意模块间互连后对原测试点上信号有何改变与影响？五．实验内容及实验步骤（一）PSK增量调制单工通信系统测试1．打开实验箱右侧电源开关，电源指示灯亮。

2．调整ΔM系统，使其正常工作（实验步骤参见实验五）3．调整PSK调制解调系统，工作于32KHzPN状态，使其正常工作（实验步骤参见实验七）4．开关、插塞设置及电路连接。

将J301置于DS位，则ΔM编码器输出的数码被加到PSK调制器，作为PSK的基带数字调制信号。

SW02闭合，则PSK已调信号被加到PSK解调器。

K703置于PSK位，PSK的解调信号被加到同步提取与信码再生电路。

K801置于2-3位，再生信码被加到ΔM译码。

K001置于1-2位扬声器电路接通。

K302置于2-3位，不接噪声源。

实验二十四通信系统综合实验实验内容1.语音信号及通信系统原理综合实验2.单台实验箱实现单工通信系统实验3.两台实验箱实现双工通信系统实验一. 实验目的1.熟悉数字通信系统各级信号的波形。

2.理解信号在信道传输过程中的变换原理和方法。

3.了解数字通信系统性能的测试方法。

二. 实验电路工作原理为了使学生对数字通信系统有一个感性认识，进一步加深对通信系统工作的理解，本实验是在前面实验的基础上，有代表性地选择了增量编码调制实验，二相PSK(DPSK)调制解调系统实验，信号发生器系统实验和中央集中控制器系统实验的基础上，组成一个较完整的通信系统综合实验，也即模拟一个简易数字通信系统。

实际上这个实验系统就是实验一、二、三、五、九、十等实验的结合。

图14-1是该系统较详细的电路方框图。

下面就以图14-1方框：音频信号发生器。

方框：内时钟信号源。

方框：增量调制编、译码系统的时钟信号。

64KHz、32KHz、16KHz与8KHz。

目的是让学生通过选择不同的时钟速率看方框：CPLD输出伪随机码作为系统的数据信息源。

这样在进行通信系统综合实验/数变换后的音频信号(如语言信号，收录机播放的音乐信号或单一音频正弦波信号)，又可以直接传输数据信息，让电路输出的伪随机序列信号波形的码元速率为方框：外加音频信号源。

这在实验箱电路中是没有的，必须要由外加入。

它可以J106选择。

方框：增量调制编码电路。

它的作用是将输入的音频信号变成数字信号，它的时钟速率有、32KHz、16KHz及8KHz四种方式可供选择。

它的编码方式是由CPLD控制5-4所示。

关于详细工作原理及工作过程见实验五。

方框：一个码型变换器。

PSK方框：绝对移相键控(PSK)调制器。

它根据输入数字基带信号的极性变化(“1”码或“0发送两个相位差为π的调相波，把发送基带信号的频谱搬移到适合于通信信1024KHz，电路见实验九。

方框：1024KHz载波发生器电路。

方框 10 ：一个二相PSK调相波信号接收放大电路。
