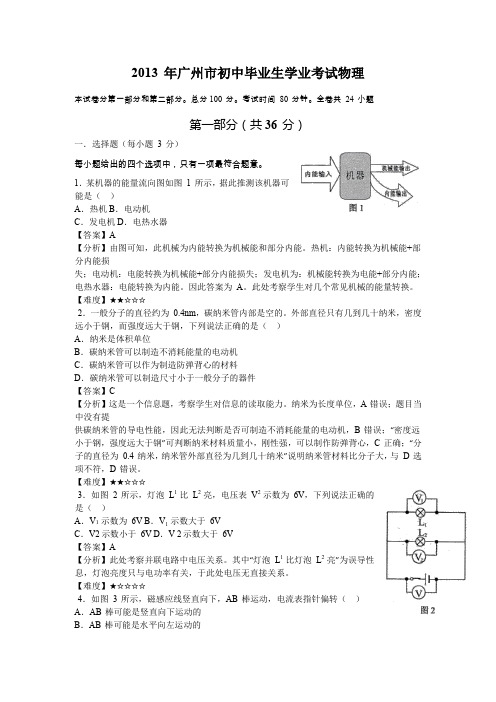

2013 年广州市初中毕业生学业考试物理本试卷分第一部分和第二部分。
总分100 分。
考试时间80 分钟。
全卷共24 小题第一部分（共36 分）一．选择题（每小题3 分）每小题给出的四个选项中，只有一项最符合题意。
1．某机器的能量流向图如图1 所示，据此推测该机器可能是（）A．热机B．电动机C．发电机D．电热水器【答案】A【分析】由图可知，此机械为内能转换为机械能和部分内能。
热机：内能转换为机械能+部分内能损失；电动机：电能转换为机械能+部分内能损失；发电机为：机械能转换为电能+部分内能；电热水器：电能转换为内能。
因此答案为A。
此处考察学生对几个常见机械的能量转换。
【难度】★★☆☆☆2．一般分子的直径约为0.4nm，碳纳米管内部是空的。
外部直径只有几到几十纳米，密度远小于钢，而强度远大于钢，下列说法正确的是（）A．纳米是体积单位B．碳纳米管可以制造不消耗能量的电动机C．碳纳米管可以作为制造防弹背心的材料D．碳纳米管可以制造尺寸小于一般分子的器件【答案】C【分析】这是一个信息题，考察学生对信息的读取能力。
纳米为长度单位，A 错误；题目当中没有提供碳纳米管的导电性能，因此无法判断是否可制造不消耗能量的电动机，B 错误；“密度远小于钢，强度远大于钢”可判断纳米材料质量小，刚性强，可以制作防弹背心，C 正确；“分子的直径为0.4 纳米，纳米管外部直径为几到几十纳米”说明纳米管材料比分子大，与D 选项不符，D 错误。
【难度】★★☆☆☆3．如图2 所示，灯泡L1 比L2 亮，电压表V2 示数为6V，下列说法正确的是（）A．V1 示数为6V B．V1 示数大于6VC．V2示数小于6V D．V 2示数大于6V【答案】A【分析】此处考察并联电路中电压关系。
其中“灯泡L1 比灯泡L2 亮”为误导性息，灯泡亮度只与电功率有关，于此处电压无直接关系。
【难度】★☆☆☆☆4．如图3 所示，磁感应线竖直向下，AB 棒运动，电流表指针偏转（）A．AB 棒可能是竖直向下运动的B．AB 棒可能是水平向左运动的C．开关断开，电流表指针也会偏转D．实验说明电路有电流不一定需要电源【答案】B【分析】此处考察电磁感应基本概念知识。

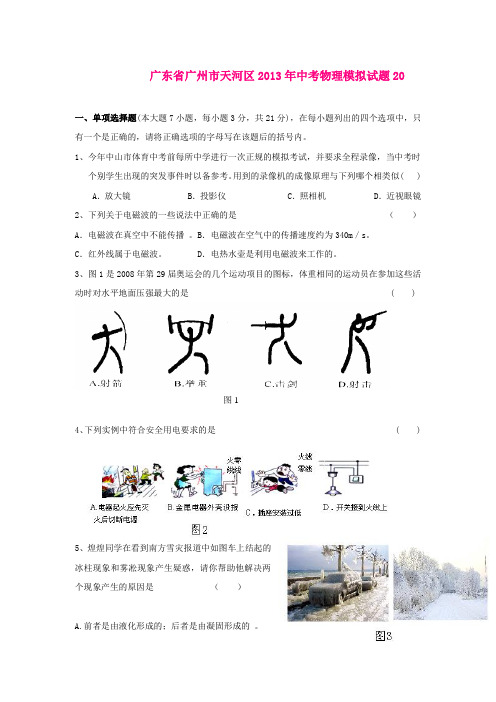

广东省广州市天河区2013年中考物理模拟试题20一、单项选择题(本大题7小题，每小题3分，共21分)，在每小题列出的四个选项中，只有一个是正确的，请将正确选项的字母写在该题后的括号内。
1、今年中山市体育中考前每所中学进行一次正规的模拟考试，并要求全程录像，当中考时个别学生出现的突发事件时以备参考。
用到的录像机的成像原理与下列哪个相类似( ) A ．放大镜 B ．投影仪 C ．照相机 D ．近视眼镜2、下列关于电磁波的一些说法中正确的是 （ ） A ．电磁波在真空中不能传播 。
B ．电磁波在空气中的传播速度约为340m ／s 。
C ．红外线属于电磁波。
D ．电热水壶是利用电磁波来工作的。
3、图1是2008年第29届奥运会的几个运动项目的图标，体重相同的运动员在参加这些活动时对水平地面压强最大的是 ( )4、下列实例中符合安全用电要求的是 ( )5、煌煌同学在看到南方雪灾报道中如图车上结起的冰柱现象和雾凇现象产生疑惑，请你帮助他解决两个现象产生的原因是 （ ）A.前者是由液化形成的；后者是由凝固形成的 。
图1B.前者是由凝固形成的；后者是由凝华形成的 。
C.前者是由凝固形成的；后者是由升华形成的 。
D.前者是由凝华形成的；后者是由凝固形成的 。
6、关于半导体，以下说法错误的是 （ ）A ．计算机的集成电路是用半导体材料做成的。
B ．楼道自动开关中的光敏电阻可能是半导体制成的。
C ．半导体的导电性能受温度、光照等外界因素影响很大。
D ．盐水的浓度对导电性能有很大的影响，降低盐水的浓度就可以使盐水成为半导体。
7．如右图4所示，将小磁针放到通电螺线管的附近，指向如右图则 （ ）A 、a 为通电螺线管的N 极，b 为电源的负极B 、a 为通电螺线管的S 极，b 为电源的负极C 、a 为通电螺线管的N 极，b 为电源的正极D 、a 为通电螺线管的S 极，b 为电源的正极二、填空题(本大题7小题，每小题3分，共21分)，请把下列各题的正确答案填写在横线上。
2013 年广州市初中毕业生学业考试物理本试卷分第一部分和第二部分。
总分100 分。
考试时间80 分钟。
全卷共24 小题第一部分（共36 分）一．选择题（每小题3 分）每小题给出的四个选项中，只有一项最符合题意。
1．某机器的能量流向图如图1 所示，据此推测该机器可能是（）A．热机B．电动机C．发电机D．电热水器【答案】A【分析】由图可知，此机械为内能转换为机械能和部分内能。
热机：内能转换为机械能+部分内能损失；电动机：电能转换为机械能+部分内能损失；发电机为：机械能转换为电能+部分内能；电热水器：电能转换为内能。
因此答案为A。
此处考察学生对几个常见机械的能量转换。
【难度】★★☆☆☆2．一般分子的直径约为0.4nm，碳纳米管内部是空的。
外部直径只有几到几十纳米，密度远小于钢，而强度远大于钢，下列说法正确的是（）A．纳米是体积单位B．碳纳米管可以制造不消耗能量的电动机C．碳纳米管可以作为制造防弹背心的材料D．碳纳米管可以制造尺寸小于一般分子的器件【答案】C【分析】这是一个信息题，考察学生对信息的读取能力。
纳米为长度单位，A 错误；题目当中没有提供碳纳米管的导电性能，因此无法判断是否可制造不消耗能量的电动机，B 错误；“密度远小于钢，强度远大于钢”可判断纳米材料质量小，刚性强，可以制作防弹背心，C 正确；“分子的直径为0.4 纳米，纳米管外部直径为几到几十纳米”说明纳米管材料比分子大，与D 选项不符，D 错误。
【难度】★★☆☆☆3．如图2 所示，灯泡L1 比L2 亮，电压表V2 示数为6V，下列说法正确的是（）A．V1 示数为6V B．V1 示数大于6VC．V2示数小于6V D．V 2示数大于6V【答案】A【分析】此处考察并联电路中电压关系。
其中“灯泡L1 比灯泡L2 亮”为误导性息，灯泡亮度只与电功率有关，于此处电压无直接关系。
【难度】★☆☆☆☆4．如图3 所示，磁感应线竖直向下，AB 棒运动，电流表指针偏转（）A．AB 棒可能是竖直向下运动的B．AB 棒可能是水平向左运动的C．开关断开，电流表指针也会偏转D．实验说明电路有电流不一定需要电源【答案】B【分析】此处考察电磁感应基本概念知识。
2013年广州一模一、单项选择题（每小题给出的四个选项中，只有一个选项符合题目的要求；每题4分） 13．水压机是利用液体来传递压强的。
水压机工作时，水分子间A ．只有斥力B ．只有引力C ．既有引力也有斥力，但分子力表现为引力D ．既有引力也有斥力，但分子力表现为斥力14．如图是压力保温瓶结构简图，活塞a 与液面之间密闭了一定质量的气体。
假设封闭气体为理想气体且与外界没有热交换，则向下压a 的过程中，瓶内气体A ．内能增大B ．体积增大C ．压强不变D ．温度不变15．如图，虚线表示a 、b 两个相同圆形金属线圈的直径，圆内的磁场方向如图所示，磁感应强度大小随时间的变化关系为B =kt （k 为常量）。
当a 中的感应电流为I 时，b 中的感应电流为A ．0B ．0.5IC ．ID ．2I 16．如图，细线a 和b 的一端分别固定在水平地面上，另一端系一个静止在空气中的氢气球，细线与地面的夹角分别为30°和60°。
若a 、b浮力为F ，则A ．Ta ＞Tb B ．T a ＜T b C ．F = T a D ．F ＜T b二、双项选择题（每小题给出的四个选项中，有两个选项符合题目的要求；每题6分，全选对得6分，只选1个且正确得3分，错选、不选得0分）17．两个核反应方程： ①21H+31H →42He+ x 1 ②3015P →3014Si+x 2其中x 1、x 2各表示某种粒子，则下列说法正确的是 A ．①是聚变反应B ．②是裂变反应C ．x 1是H 11 D ．x 2是e 0118．某正弦交流电的i —t 图象如图所示，则该电流的A ．频率f = 0.02 HzB ．有效值210=I AO a bC ．峰值220=m I AD ．瞬时值表达式t i π100sin 20=（A ）19．如图，在同一竖直平面内，距地面不同高度的地方，以不同的水平速度同时抛出两个小球。
则两球A ．一定不能在空中相遇B ．落地时间可能相等C ．抛出到落地的水平距离有可能相等D ．抛出到落地的水平距离一定不相等20．地球赤道上的物体随地球自转而做圆周运动的向心力为F 1，向心加速度为a 1，线速度为v 1，角速度为ω1；地球同步卫星的向心力为F 2，向心加速度为a 2，线速度为v 2，角速度为ω2；设物体与卫星的质量相等，则A ．F 1＞F 2B ．a 1＞a 2C ．v 1＜v 2D ．ω1=ω221．某静电除尘器工作时内部电场线分布的俯视图如图，带负电粉尘被吸附时由b 点运动a 点，以下说法正确的是A ．该电场是匀强电场B ．a 点电势高于b 点电势C ．电场力对粉尘做正功D ．粉尘的电势能增大 三、非选择题 34．（18分）（1）用如图（a ）所示的实验装置验证机械能守恒定律。
2013年广东省初中毕业生学业考试物理一．单项选择题（本大题7小题，每小题3分，共21分）在每小题列出的四个选项中。
只有一个是正确的。
请把答题卡上对应题目所选的选项涂黑。
1．下列有关声现象的说法中，正确的是A．一切正在发声的物体都在振动B．人耳能听到各种频率的声音C ．声音可以在真空中传播D ．声音不能在水中传播2 ．物理知识渗透于我们的生活，以下关于汽车交通安全警示语中与惯性无关的是[来源:]A．保持车距 B ．雨天路滑，减速慢行C ．行车时系好安全带D ．禁止逆行3 ．下列电器中，利用电磁感应原理工作的是A ．电动机B ．发电机C ．电烙铁D ．电灯4 ．如题 4 图所示的做法符合安全用电原则的是5．关于温度、内能和热量，下列说法正确的是A ．温度越高的物体所含的热量越多B ．物体温度为0℃时内能为零C ．双手互搓，手的内能不会增加D ．内能可自动地从高温物体转移到低温物体6 ．如题 6 图所示，以下四个关于“气体压强与流速的关系”的现象中，压强P1、P2大小关系正确的是7．如题7 图所示，水平桌面上有一长为L ，质量分布均匀的木板M ，右端与桌边相齐，在水平力 F 的作用下，沿直线向右匀速离开桌边孟麟在此过程中，下列说法正确的是A．M 对桌面的压强变小，压力不变B．M 对桌面的压强不变，压力不变C．M 对桌面的压强变大，摩擦力不变D．M 对桌面的压强变大，摩擦力变小二、填空题（本大题7小题，每空1分，共21分）8．在银河系、宇宙、太阳系中尺度最大的是。
组成原子的质子、中子、电子中质量最小的是。
同种物质在固态、液态和气态中，分子间作用力最小的是。
9 ．在水银、硅、铁、玻璃中，属于半导体材料的是。
太阳能电池可将太阳能直接转化为。
在输电导线、发电机线圈、电炉丝中，不可能应用超导材料的是。
10．下表列出了几种物质在一个标准大气压下的熔点和沸点，根据表中数据回答：若要测量萘的熔点，温度计的玻璃泡里应选做测温物质；若要测量固态甲苯的温度，温度计的玻璃泡里应选做测温物质；若要测量标准大气压下沸水的温度，温度计的玻璃泡里不能选做测温物质。
2013 年广州市初中毕业生学业考试物理本试卷分第一部分和第二部分。
总分 100 分。
考试时间 80 分钟。
全卷共24 小题第一部分（共 36 分）一．选择题（每小题3 分）每小题给出的四个选项中，只有一项最符合题意。
1．某机器的能量流向图如图 1 所示，据此推测该机器可 能是（ ）A ．热机B ．电动机C ．发电机D ．电热水器 【答案】 A【分析】由图可知，此机械为内能转换为机械能和部分内能。
热机：内能转换为机械能 +部 分内能损失；电动机：电能转换为机械能 +部分内能损失；发电机为：机械能转换为电能 +部分内能； 电热水器：电能转换为内能。
因此答案为 A 。
此处考察学生对几个常见机械的能量转换。
【难度】 ★★☆☆☆2．一般分子的直径约为 0.4nm ，碳纳米管内部是空的。
外部直径只有几到几十纳米，密度远小于钢，而强度远大于钢，下列说法正确的是（ ） A ．纳米是体积单位B ．碳纳米管可以制造不消耗能量的电动机C ．碳纳米管可以作为制造防弹背心的材料D ．碳纳米管可以制造尺寸小于一般分子的器件【答案】 C【分析】这是一个信息题，考察学生对信息的读取能力。
纳米为长度单位，A 错误；题目当 中没有提供碳纳米管的导电性能，因此无法判断是否可制造不消耗能量的电动机，B 错误； “密度远 小于钢，强度远大于钢 ”可判断纳米材料质量小，刚性强，可以制作防弹背心，C 正确； “分 子的直径为 0.4 纳米，纳米管外部直径为几到几十纳米 ”说明纳米管材料比分子大， 与D 选项不符， D 错误。
【难度】★★☆☆☆3．如图 2 所示，灯泡L 1 比 L 2亮，电压表 V 2示数为 6V ，下列说法正确的 是（ ）A ． V 1 示数为 6VB ． V 1 示数大于6VC ． V2 示数小于 6VD ． V 2示数大于6V【答案】 A【分析】此处考察并联电路中电压关系。
其中“灯泡L1比灯泡 L 2亮”为误导性息，灯泡亮度只与电功率有关，于此处电压无直接关系。
2013 年广州市初中毕业生学业考试物理第一部分（共36 分）一．选择题（每小题3 分）每小题给出的四个选项中，只有一项最符合题意。
1．某机器的能量流向图如图1 所示，据此推测该机器可能是（）A．热机B．电动机C．发电机D．电热水器【答案】A【分析】由图可知，此机械为内能转换为机械能和部分内能。
热机：内能转换为机械能+部分内能损失；电动机：电能转换为机械能+部分内能损失；发电机为：机械能转换为电能+部分内能；电热水器：电能转换为内能。
因此答案为A。
此处考察学生对几个常见机械的能量转换。
【难度】★★☆☆☆2．一般分子的直径约为0.4nm，碳纳米管内部是空的。
外部直径只有几到几十纳米，密度远小于钢，而强度远大于钢，下列说法正确的是（）A．纳米是体积单位B．碳纳米管可以制造不消耗能量的电动机C．碳纳米管可以作为制造防弹背心的材料D．碳纳米管可以制造尺寸小于一般分子的器件【答案】C【分析】这是一个信息题，考察学生对信息的读取能力。
纳米为长度单位，A 错误；题目当中没有提供碳纳米管的导电性能，因此无法判断是否可制造不消耗能量的电动机，B 错误；“密度远小于钢，强度远大于钢”可判断纳米材料质量小，刚性强，可以制作防弹背心，C 正确；“分子的直径为0.4 纳米，纳米管外部直径为几到几十纳米”说明纳米管材料比分子大，与D 选项不符，D 错误。
【难度】★★☆☆☆3．如图2 所示，灯泡L1 比L2 亮，电压表V2 示数为6V，下列说法正确的是（）A．V1 示数为6V B．V1 示数大于6VC．V2示数小于6V D．V 2示数大于6V【答案】A【分析】此处考察并联电路中电压关系。
其中“灯泡L1 比灯泡L2 亮”为误导性息，灯泡亮度只与电功率有关，于此处电压无直接关系。
【难度】★☆☆☆☆4．如图3 所示，磁感应线竖直向下，AB 棒运动，电流表指针偏转（）A．AB 棒可能是竖直向下运动的B．AB 棒可能是水平向左运动的C．开关断开，电流表指针也会偏转D．实验说明电路有电流不一定需要电源【答案】B【分析】此处考察电磁感应基本概念知识。
2013年广州市中考物理模拟试卷（一）问卷本试卷分第一部分（选择题）和第二部分（非选择题）。
第一部分1到3也，第二部分4至8页，共8页，总分100分。
考试时间80分钟。
注意事项：1.答题前，考生务必在答卷上用黑色字迹的钢笔或签字笔填写自己的学号、姓名、班别；用黑色字迹的钢笔或签字笔在答题卡上填写自己的学号、姓名，用2B铅笔把对应该学号的标号涂黑。
2.选择题每小题选出答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑；如需改动，用橡皮擦干净后，再选涂其他答案；不能答在试卷上。
3.非选择题答案必须卸载答题卡各题目指定区域内的相应位置上；如需改动，先画掉原来的答案，然后再写上新的答案，改动的答案也不能超出指定的区域；除作图题可用2B铅笔作图外，其他各题必须用黑色字迹钢笔或签字笔作答。
不准使用涂改液，不安以上要求作答的答案无效。
4.考生必须保持答题卡的整洁，考试结束后，将本试卷和答题卡一并交回。
5.全卷共24小题，请考生检查题数。
第一部分（选择题共36分）一、单项选择题（每小题3分，共36分）1.电影院放映厅的墙壁上都装修成坑坑凹凹的，俗称燕子泥，其目的是为了（）A.防止声音发生振动B.减弱回声C.增强响度D.改变声音的频率2.很多公共场所贴了如图所示的标志，这主要是考虑到空气不流通的房间里，只要有一个人吸烟，整个房间就会充满烟味。
这是因为（）A．物质是由分子组成的B．分子间有引力C．分子间有斥力D．分子在不停地运动3太阳光垂直照射在塑料大棚顶一个很小的“”形孔上，在地面上形成的光斑是（A）4.如图2所示个光路图能反映光从玻璃斜射如空气中的是（C）5.物理学中用光线来描述光的传播途径，用磁感线来描述磁场，以下说法正确的是（）A.光线是真实存在的B.光作为一种电磁波是真实存在的C.磁感线是真实存在的D.磁感线描述的磁场不是真实存在的6.新春佳节，在云台公园的花展上，小明将红色滤色镜（即红色玻璃）挡在照相机镜头前给一株绿叶黄花的月季拍照，照片上该花卉的颜色是（）A.黑叶黑花B.黑叶红花C.绿叶黄花D.红叶红花7.下面有关安全教育的说法或解释正确的是（）A.发生雷电时，不能在高达的建筑物下躲避，而可以在树下躲避B.一旦发生电火灾应先打开消防栓用水灭火，再切断电源C.在火车站或地铁站的站台边，有1m的安全警戒线，应用的原理是气体的流速与压强的关系D.坐在行驶的汽车前排的人要系上安全带，是为了减小刹车时人的惯性8.小明同学准备有：①铅笔芯、②金属刀片、③塑料三角尺、④塑料笔袋、⑤橡皮等物品，以备考试之需，其中属于绝缘体的有（）A.③④⑤B.②④⑤C.①③⑤D.①②④9.排球比赛中，一方扣球时，另一方需拦网，从物理学的角度看，拦网的主要目的是（）A.改变排球运动的快慢B. 改变排球运动的动能C.改变排球运动的方向D. 改变排球运动的重力势能10.如图3所示，体积相同的A、B两实心球在液体中处于静止状态，则（）A.两球受到的浮力一定相等B.两球受到的浮力不相等，B球受到的浮力大C.A球的重力可能小于B球D.两球的密度不相等，B球的密度小11.图象可以直观地反映有关信息，如图4中①②③④图象所含信息的理解，错误的是（）A.图①中阴影部分面积表示该物体的密度大小B.图②中阴影部分面积表示该物体在对应时间内通过的路程C.图③中阴影部分面积表示该电动机在对应时间内所做的功D.图④中阴影部分面积表示该用电器在对应电压下的电功率12.如图5中，作图正确的是（B）第二部分（非选择题共64分）注意事项：必须用黑色字迹的钢笔或签字笔把答案直接写在答卷各题目指定区域内的相应位置上。
2013 年广州市初中毕业生学业考试物理本试卷分第一部分和第二部分。
总分100 分。
考试时间80 分钟。
全卷共24 小题第一部分（共36 分）一．选择题（每小题3 分）每小题给出的四个选项中，只有一项最符合题意。
1．某机器的能量流向图如图1 所示，据此推测该机器可能是（）A．热机B．电动机C．发电机D．电热水器【答案】A【分析】由图可知，此机械为内能转换为机械能和部分内能。
热机：内能转换为机械能+部分内能损失；电动机：电能转换为机械能+部分内能损失；发电机为：机械能转换为电能+部分内能；电热水器：电能转换为内能。
因此答案为A。
此处考察学生对几个常见机械的能量转换。
【难度】★★☆☆☆2．一般分子的直径约为0.4nm，碳纳米管内部是空的。
外部直径只有几到几十纳米，密度远小于钢，而强度远大于钢，下列说法正确的是（）A．纳米是体积单位B．碳纳米管可以制造不消耗能量的电动机C．碳纳米管可以作为制造防弹背心的材料D．碳纳米管可以制造尺寸小于一般分子的器件【答案】C【分析】这是一个信息题，考察学生对信息的读取能力。
纳米为长度单位，A 错误；题目当中没有提供碳纳米管的导电性能，因此无法判断是否可制造不消耗能量的电动机，B 错误；“密度远小于钢，强度远大于钢”可判断纳米材料质量小，刚性强，可以制作防弹背心，C 正确；“分子的直径为0.4 纳米，纳米管外部直径为几到几十纳米”说明纳米管材料比分子大，与D 选项不符，D 错误。
【难度】★★☆☆☆3．如图2 所示，灯泡L1 比L2 亮，电压表V2 示数为6V，下列说法正确的是（）A．V1 示数为6V B．V1 示数大于6VC．V2示数小于6V D．V 2示数大于6V【答案】A【分析】此处考察并联电路中电压关系。
其中“灯泡L1 比灯泡L2 亮”为误导性息，灯泡亮度只与电功率有关，于此处电压无直接关系。
【难度】★☆☆☆☆4．如图3 所示，磁感应线竖直向下，AB 棒运动，电流表指针偏转（）A．AB 棒可能是竖直向下运动的B．AB 棒可能是水平向左运动的C．开关断开，电流表指针也会偏转D．实验说明电路有电流不一定需要电源【答案】B【分析】此处考察电磁感应基本概念知识。
龙文教师基本功测试卷物理一．选择题（每小题3分，共36分）1．下列说法正确的是A．超导体可用来制作白炽灯的灯丝B．发光二极管主要使用的材料是半导体C．原子核由质子和电子构成D．分子的直径约为0.3mm2．关于声现象说法正确的是A．图甲中兵乓球的作用是将微小的实验现象放大B．图乙中市区内某些路段“禁鸣喇叭”，这是在声音传播的过程中减弱噪音C．图丙的实验可探究响度与频率的关系D．图丁中利用声纳系统捕鱼说明声音可以传递能量3．真空中微波的波长λ微波大于可见光的波长λ可见光，则下面说法正确的是A．微波是电磁波，可见光不是电磁波B．两者在真空中传播速度不同C．频率f微波＞f可见光D．两者都可以传递能量4．小玉学习光现象的知识后，提出了几种想法，正确的是①光年是一个非常大的时间单位②“坐井观天，所见甚小”隐含了光的直线传播原理③彩虹是太阳光传播中被空中水滴色散而产生的④紫外线能使钞票上的荧光物质发光，以此检验真伪⑤红外线灯发出的红光就是红外线A．①②③④⑤都正确B．①②④正确，③⑤错误C．②③④正确，①⑤错误D．②④正确，①③⑤错误5．玻璃瓶内有一些水，给瓶内打气一段时间，瓶塞跳出，在瓶塞跳出的过程中A．瓶口出现白雾，白雾是水蒸气B．瓶口出现白雾说明水蒸气的内能增加C．能量转化与内燃机的做功冲程相同D．水蒸气对瓶塞做功，瓶塞的机械能减小6．用图中所示装置演示气体扩散现象，其中一瓶是装有密度比空气大的二氧化氮气体，另一瓶装有空气，则A．为了有力证明气体发生扩散，应在A瓶中装二氧化氮气体B．若温度低于0℃，扩散现象就不会发生C．扩散现象说明分子间有相互作用力D．扩散现象说明分子不停地做无规则运动7．图甲是某物体运动的s -t 图象，则图乙中能与之相对应的v -t 图象是8．对下面各图中所示的情景说法正确的是A ．加油机相对地面是静止的B ．小铁球在水平桌面上受到的重力能使小铁球的运动状态改变C ．箱子没有被推动时所受的推力等于摩擦力D ．锤头能套紧在锤柄上是因为锤头受到惯性力的作用9．如图，小华把悬挂的铁锁拉近并紧贴自己的鼻子，稳定后松手，头保持不动，铁锁向前摆去又摆回。
下列说法正确的是 A ．锁向下摆的过程中，重力势能减小 B ．锁不断地来回摆动，是因为动能不断增加 C ．锁摆到最低点后会继续上升，是因为受重力作用D ．锁摆动的过程中，机械能总量不变，所以摆回来时会碰到鼻子 10．图中符合家庭用电安全要求的是11．在探究电路的电压规律实验时用了下图中的某个电路，已知R 1>R 2，电压表V 1、V 2、V 3的读数分别是4V ，2V ，6V ，测量时的电路图应是甲乙A B C DB氖管这样用试电笔接触火线金属杆塑料柄 C 至电冰箱 电冰箱用这样的插座和插头A 至电源 至电吹风至电饭锅至电视机至电 熨斗至微波炉 至洗衣机 允许最大电流6A 的插座 连接多个用电器金属帽按这样的电路图连接插座和电灯D 火线 零线保险丝12．如图所示的电路中，将开关闭合，灯L 1亮，灯L 2不亮，则下列说法中正确的是A ．灯L 2断路B ．灯L 1两端的电压大于灯L 2两端的电压C ．灯L 1的电阻小于灯L 2的电阻D ．通过灯L 1的电流与灯L 2的电流不同 二．填空、作图题（共25分）13．小荣和小红在“探究平面镜成像特点”的活动中：（1）实验桌面摆放了如下器材：直尺、光屏、两只相同的蜡烛、火柴、茶色玻璃板。
小荣选用茶色玻璃板的原因是 。
（2）小红为了证明平面镜所成的像是虚像，应 。
（3）实验过程中，小荣移动蜡烛逐渐远离玻璃板，烛焰所成的像的大小 。
（选填“变小”、“变大”或“不变”）（4）如图所示，一束光从A 点射向左右表面平行的玻璃砖，画出光在玻璃砖左表面发生的反射光线（要求经过点S ）和在玻璃砖内折射光线的大致方向。
14．小罗用一个凸透镜及相关器材，探究凸透镜的成像规律． （1）在图甲画出入射光线经凸透镜后的折射光线。
（2）如图乙，用图甲中的凸透镜进行实验，在光屏上恰好得到一个清晰的蜡烛的像，请你详尽地描述这个像的特点： 。
（选填“照相机”、“投影仪”或“放大镜”）就是利用该成像规律工作的。
（3）小罗把自己的近视眼镜放在凸透镜与蜡烛之间，发现光屏上的像变得模糊不清。
他应当将光屏 （选填“靠近”或“远离”）凸透镜，可再次得到清晰的像。
15．一块质量分布均匀的长方形木板放在水平地面上，它所受重力为200N ，长度为2m ，现在要将木板从N 端抬起，（1）画出重力的示意图；（2）画出所用最小动力F 的示意图和动力臂L ；（3）此时最小动力F 为__________N 。
（板的厚度忽略不计）甲乙FF10cm· ·A S玻璃砖MN16．小芳想探究滑动摩擦力的大小与压力的关系。
（1）小芳将一个木块放在水平桌面上，用弹簧测力计水平匀速直线拉动木块（如图所示）， 此时弹簧测力计的示数是2N ，请画出木块在水平方向上受到的力。
（2）小芳在木块上又放了另一相同的木块，以改变木块与桌面间的压力，通过多次实验，她得到下表所示的实验数据：分析表格中数据可以得出结论： （3）小芳想探究滑动摩擦力是否与接触面积的大小有关，她将木块沿竖直方向锯掉一半，测得摩擦力的大小也变为原来的一半。
她由此得出：当接触面的粗糙程度一定时，接触面积越小，摩擦力越小。
你认为她的结论正确吗？请说明理由 。
17．电铃是利用 原理工作。
图甲所示是某同学连接的电铃电路，开关闭合后，电路中始终有电流,但电铃只响一声就不再响了，请在图乙连线，让电铃能正常工作。
18．（1）如右图使线圈位于两磁极间，闭合开关后线圈顺时针转动，现要线圈逆时针转动，写出一个可行的方法：________________。
（2）若把图中的电源换为小灯泡，快速转动线圈，小灯泡会发光，此过程是利用__________原理发电。
19．请根据你所学过的物理知识，解释说明下面事例：（1）如图所示，在装有适量水的盘子中央，固定一根点燃的蜡烛，然后将一个透明的玻璃杯倒扣在蜡烛上，会发现蜡烛很快熄灭并且盘中的水在 的作用下进入杯中；在此过程中，杯中水柱对盘子底部产生的压强 。
（选填“不变”、“增大”或“减少”）木块个数 1 2 3 4 弹簧测力计示数/N 2 4 6 8 乙甲（2）如图甲是一种新型的太阳能汽车，该车顶部装有太阳电池，太阳电池工作时发生的能量转化是_________________________。
（3）汽车高速行驶时，为了增加对地面的压力，提高车轮的抓地性能，尾部会安装导流板。
导流板横截面的形状如图乙所示，理由是___________________________________________。
三．解析题（共18分）解答应写出必要的文字说明、公式和重要演算步骤．只写出最后答案的不能得分．有数值计算的题，演算过程及结果都要在数字后面写上正确的单位．20．一辆质量为1200kg 的汽车不慎陷入泥坑，用图中所示的滑轮组将汽车拖出。
已知整个过程中滑轮组最省力时，人所用的水平拉力F 是500N ，汽车5s 沿水平方向匀速移动4m ，滑轮组机械效率是80%。
（g 取10N/kg ）（1）请你画出使用滑轮组最省力时的绕绳。
（2）汽车在5s 内的运动速度是多少？ （3）汽车受到的重力多大？（4）如汽车轮胎与泥地总共的接触面积是0.12m 2，则汽车对泥地的压强是多少？（5）拉力F 做的功的功率是多少？ （6）有用功是多少？21．图甲是一台常用的电热饮水机，下表是它的铭牌数据，图乙是它的电路原理图，其中S 2是温控开关，R 1是加热电阻，R 2是定值电阻。
（1）请画出饮水机处于加热状态时的等效电路图。
（2）在加热状态下，饮水机正常工作时电路中的电流是多大? （3）求保温时电路中的总阻值为多少？（4）若饮水机把0.5kg 的水由20℃加热到100℃所需要的时间为7min ，请通过计算说明此额定电压220V 加热功率440W保温功率 40W甲乙 220V 甲乙加热过程中电阻丝产生的热量是否有损失？（水的比热容为c 水=4.2×103J/（kg ．℃））四．实验 探究题（共21分）22．图甲是加热A 、B 两种固态物质熔化为液体的温度—时间图象. （1）其中 物质是晶体。
（2）A 物质在第7min 具有内能_______（选填“大于”、“小于”、“等于”）在第6min 具有的内能，你判断的依据是 。
（3）若停止对A 物质的加热，请在图乙中大致画出A 物质凝固时的温度—时间图象。
23．小森要测一金属块的密度。
现提供的器材如图所示：托盘天平（含砝码），溢水杯、小烧杯、水、细线。
（已知水的密度是ρ水）（1）完成以下实验步骤，并用相应的符号表示测出的物理量：a ．将天平放在水平桌面上，游码移到标尺的零刻度线上，调节平衡螺母使横梁平衡；b ．用天平测出金属块的质量如图甲所示，金属块的质量m 是 g ；c ． ；d ． ；e ．根据公式算出密度。
（2）写出金属块密度的表达式。
24．实验室提供了如下器材：弹簧测力计、量筒、烧杯、金属块、蜡块、细线、水等器材。
同学们进行实验：（已知ρ水=1×103 kg/m 3，g=10N/kg ） （1）要测量金属块浸没时受到的浮力。
用如图甲所示方法测量金属块受到的浮力为 N 。
根据这个方法所得的实验数据还可以计算出该金属块的体积是_________m 3、密度是___________kg/m 3。
（2）测量蜡块体积及计算浸没时受到的浮力。
用的器材和方法如图乙所示，蜡块体积为___________ cm 3，蜡块浸没时受到的浮力为___________N 。
溢水杯 小烧杯 天平（含砝码） 细线 甲 甲25．小明利用干电池、电压表、电流表、滑动变阻器、开关、导线等器材，测小灯泡阻值。
小灯泡的额定电压为2.5V 。
（1）在图中连接实物图，要求滑动变阻器向左滑动时，小灯泡变亮。
（2）小明设计了下面的表格记录数据。
移动滑片到某一位置，电压表示数如图甲所示，请将该示数填在下表中第2次实验①处，通过已知数据计算出对应的电流值并在图乙电流表盘中画出该示数。
继续改变滑片的位置，得到多组电压和电流数值如下表所示。
（3）根据小明的数据表格，小红认为要减少误差，应该把4次实验得出的电阻值求平均值。
你认为小红的观点正确吗？请说明理由。
（4）小红想测量一个未知电阻R x 的阻值，小明给她一个已知阻值的电阻R 0、电流表一个、电源、两个开关、足够的导线，利用这些器材进行实验。
①把你设计的电路图画在虚线框内。
②简述实验步骤，并用相应的符号表示测出的物理量。
③用测出的物理量和已知量表示未知电阻的阻值R x = 。
实验次数l2 3 4 U/V1①22.5I/A 0.2 ② 0.28 0.3 R/Ω 56.257.18.3 V1235101515301230.20.40.6A6.03P乙 甲乙2013年天河区初中毕业班综合测试（一）物理参考答案一、选择题 题号 12345 6 7 8 9 10 11 12 答案B A D CCDBCADDB二、填空作图题（每空1分） 13、（1）便于确定像的位置 （2）将光屏放在像的位置，观察烛焰能否在光屏上成像（3）不变 （4）（2分）14、（1）（1分）（2）倒立放大实像， “投影仪 （3）远离15、（1）（2）作图共3分（3）100 16、（1）（2分）（2）接触面粗糙程度相同， 压力越大，滑动摩擦力越大（3）不正确，没有控制木块对桌面的压力相同 17、（1）电流的磁效应 （2）（1分） 18、（1）改变电流方向或改变磁场方向 （2）电磁感应19、（1）大气压 增大 （2）太阳能转化电能（3）上表面空气流速慢，压强大，下表面空气流速快，压强小，导流板受到向下的压力差 三、解析题20、（1）…………………1分 （2）汽车在5s 内的运动速度是s m sm t s v /8.054===……1分 （3）汽车受到的重力 G=mg=1200kg×10N/kg=1.2×104N…………………1分（4）对地面的压力等于汽车的重力，即F 压=G汽车对泥地的压强是4521.2101100.12F N p Pa S m⨯===⨯压…………………1分 （5）拉力F 端移动的距离为s=3×4m=12m拉力F 做的总功为 W 总=Fs=500N×12m=6000J…………………2分 拉力F 做的功的功率是 600012005W JP W t s===总…………………1分 （6）有用功是 W 有=W 总η=6000J×80%=4800J…………………2分ASA ′玻璃砖·F=2Nf=2NFFF21、（1） ………… 1分（2）在加热状态下，电路中的电流是P 440W 2A U 220VI ===热热…2分 （3）保温时，R 1和R 2串联，Ω===121040WV 220P U R 22）（保总…………………2分 （4）水吸收的热量为Q=cm （t-t 0）=4.2×103J/(kg·℃) ×0.5kg×(100-20) ℃=1.68×105J……2分电流所做的功为 W=Pt=440W×420s=1.848×105J…………………1分 因为W>Q ，所以在此加热过程中有热量损失。
