(物理)九年级物理电流和电路专项小结及答案

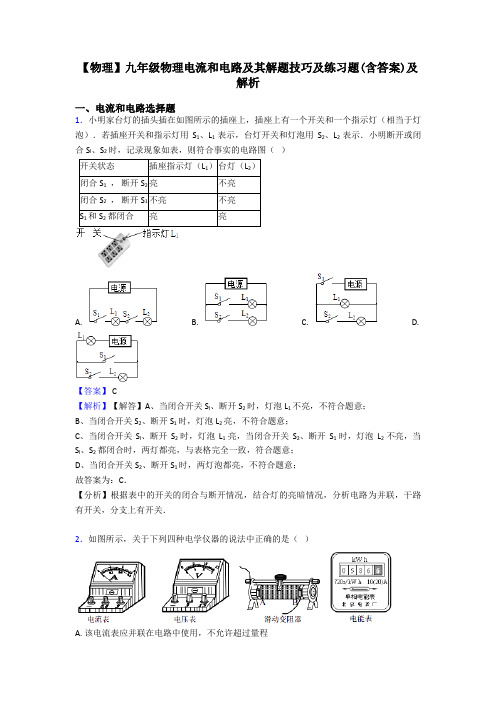

【物理】九年级物理电流和电路及其解题技巧及练习题(含答案)及解析一、电流和电路选择题1．小明家台灯的插头插在如图所示的插座上，插座上有一个开关和一个指示灯（相当于灯泡）．若插座开关和指示灯用S1、L1表示，台灯开关和灯泡用S2、L2表示．小明断开或闭合S l、S2时，记录现象如表，则符合事实的电路图（）开关状态插座指示灯（L1）台灯（L2）闭合S1，断开S2亮不亮闭合S2，断开S1不亮不亮S1和S2都闭合亮亮A. B. C. D.【答案】 C【解析】【解答】A、当闭合开关S l、断开S2时，灯泡L1不亮，不符合题意；B、当闭合开关S2、断开S1时，灯泡L2亮，不符合题意；C、当闭合开关S l、断开S2时，灯泡L1亮，当闭合开关S2、断开S1时，灯泡L2不亮，当S l、S2都闭合时，两灯都亮，与表格完全一致，符合题意；D、当闭合开关S2、断开S1时，两灯泡都亮，不符合题意；故答案为：C．【分析】根据表中的开关的闭合与断开情况，结合灯的亮暗情况，分析电路为并联，干路有开关，分支上有开关．2．如图所示，关于下列四种电学仪器的说法中正确的是（）A. 该电流表应并联在电路中使用，不允许超过量程B. 该电压表有两个量程，可以测量家庭电路的电压C. 该滑动变阻器接入电路后，若滑片向右移动会使电路中的电流变小D. 该电能表接在家庭电路中，是为了测量家庭电路中用电器消耗的总电能【答案】 D【解析】【解答】解：A、电流表应串联在电路中，故A错误；B、由图可知，电压表的最大量程为15V，家庭电路电压为220V，超过了电压表的量程，故B错误；C、该滑动变阻器接入电路后，若滑片向右移动，滑动变阻器接入电路的电阻减小，会使电路中的电流变大，故C错误；D、电能表是用来测量家庭消耗电能多少的仪器，电能表直接测量的是用电器消耗的电能．故选：D．【分析】（1）（2）根据电流表和电压表的使用规则分析；（3）根据滑动变阻器连入电路中电阻线的长度的变化分析；（4）电能表是用来测量消耗电能多少的仪器或者说是测量电流做功多少的仪器．3．如图甲所示，电源电压恒为9V，滑动变阻器的最大阻值为100Ω，电流在0.1A--0.4A之间时电子元件才能正常工作。

（物理）九年级物理电流和电路专项小结（解析版）一、选择题1．两个相同的验电器A和B，A带正电，B不带电，用金属棒把A、B连接起来后如图所示，则（）A. B中负电荷通过棒流向A，B带正电荷B. A中正电荷通过棒流向B，B带正电荷C. 棒中有持续电流从A流向B，使B张角增大D. 棒中有持续电流从B流向A，使A张角先减小，后增大【答案】A【解析】【解答】解：A带正电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来，瞬间B上的部分负电荷会转移到A上，因此验电器B的金属箔由于带正电会张开，验电器A的张角减小，棒中瞬间有电流从A流向B；电流的方向与负电荷定向移动的方向相反，因此电流方向是由A到B．故选A．【分析】（1）规定电流方向与正电荷定向移动的方向相同；（2）验电器使用时是让金属杆上的金属箔带上同种电荷，然后同种电荷会相互排斥从而验证物体是否带电的．2．如图所示的电路中，闭合开关S后，下列说法中正确的是（）A. 灯L1和L2并联，电流表测的是L1支路的电流B. 灯L1和L2并联，电压表测的是电源电压C. 灯L1和L2串联，电压表测的是L1两端的电压D. 灯L1和L2串联，电压表测的是L2两端的电压【答案】C【解析】【解答】解：AB、可知，闭合开关S后，电流只有一条路径，因此，电路总体为串联，故AB错误；CD、灯L1和L2串联，电流表测串联电路的电流，电压表并联在灯L1两端，所以测的是L1两端的电压，故C正确、D错误．故选C．【分析】电路元件的连接有串联和并联两种方式，串联电路只有一条电流路径，并联电路电流有多条路径．明确了串并联，然后再根据电流表与用电器串联，电压表与被测用电器并联来进一步判断其测量对象．3．如图所示，探究并联电路的电流规律时，用电流表测定A、B、C三处的电流，接下来所进行的操作合理的是（）A. 整理器材，完成实验B. 换用不同规格灯泡，获取多组数据C. 分析数据，得出结论D. 换用电流表的量程，重新测量一次【答案】 B【解析】【解答】探究并联电路的电流规律时，需多次实验寻找普遍规律，因此实验中，需换用不同规格灯泡，获取多组数据，B符合题意，ACD不符合题意．故答案为：B．【分析】为了探究并联电路的电流规律，要通过多次测量才能得到普遍规律.4．下列各电路中，闭合开关，两个灯泡不能都发光的电路是（）A. B.C. D.【答案】C【解析】【解答】解：A、由图示电路图可知，两灯泡并联，闭合开关，两灯泡都发光，故A错误；B、由图示电路图可知，两灯泡串联，闭合开关，两灯泡都发光，故B错误；C、由图示电路图可知，闭合开关，灯L2发光，灯L1被短路，L1不能发光，即两个灯泡不能都发光，故C正确；D、由图示电路图可知，闭合开关，两灯泡并联接入电路，两灯泡都发光，故D错误；故选C．【分析】灯泡所在电路是通路时灯泡发光，如果灯泡所在电路是断路或灯泡被短路，则灯泡不发光，分析图示电路图，然后答题．5．如图甲所示，电源电压恒为9V，滑动变阻器的最大阻值为100Ω，电流在0.1A--0.4A之间时电子元件才能正常工作。

九年级物理全册第十五章电流和电路总结(重点)超详细单选题1、将毛皮摩擦过的橡胶棒靠近一个带电轻质小球，发现两者相互吸引，则小球（）A．带负电B．带正电C．可能带正电，可能带负电D．无法判断答案：B毛皮摩擦过的橡胶棒带负电，根据电荷间相互作用规律，异种电荷相互吸引，因此带电轻质小球带正电，故B符合题意；故选B。

2、关于玻璃棒与绸子摩擦起电，下列说法正确的是（）A．玻璃棒因失去电子而带正电B．玻璃棒对电子的束缚能力弱，得到电子而带负电C．将摩擦后的玻璃棒靠近绸子，它们会相互排斥D．这一过程产生了新的电荷答案：AAB．玻璃棒与绸子摩擦，玻璃棒原子核对电子的束缚能力弱，会失去电子而带正电，绸子原子核对电子的束缚能力强，会得到电子带负电。

故A正确，B错误；C．玻璃棒和绸子带异种电荷，将它们靠近后会相互吸引，故C错误；D．摩擦起电的实质是电子的转移，不是产生新电荷，故D错误。

故选A。

3、下列说法中，正确的是（）A．单缸四冲程内燃机飞轮的转速为2400r/min，则每秒钟对外做功20次B．马路两旁的路灯晚上同时亮早上同时灭，它们一定是串联的C．由q＝Q公式说明热值与燃料完全燃烧放出的热量成正比mD．在使用实验室常用温度计测量物体温度时，温度计可以离开被测物体读数答案：AA．内燃机完成一个工作循环，完成4个冲程，活塞往复运动两次，飞轮转动两周，燃气对外做功一次。

飞轮转速为2400r/min=40r/s也就是1s飞轮转动40r，飞轮转动40r，燃气对外做功20次，故A正确；B．马路两旁的路灯，晚上同时亮早晨同时灭，但是它们互不影响，能独立工作，它们是并联的，故B错误；C．热值是燃料的一种特性，热值的大小与燃料是否容易燃烧、燃烧情况、燃料放出的热量等无关，故C错误；D．实验室温度计，在读数时玻璃泡要继续留在被测液体中，且视线与温度计中的液柱上表面相平，故D错误。

故选A。

4、如图所示是小勇连接的实验电路，他检查导线连接无误后，闭合开关，发现灯泡L1、L2均不发光，于是他用一根导线来排查故障。

2023年九年级中考物理一轮系统复习：电流和电路-答案一、选择题（本大题共10道小题）1. 【答案】D【详解】ABC.容易导电的物体叫导体,不容易导电的物体叫绝缘体,金属容易导电,属于导体,铜、铝、银都是金属,所以铜、铝、银都是导体,故ABC不符合题意;D.不容易导电的物体叫绝缘体,橡胶不容易导电,是绝缘体,故D符合题意.故选D.2. 【答案】解:用餐巾纸摩擦过的吸管带上了电,这是摩擦起电现象,其实质是电子的转移,并没有创造电荷;两根吸管所带的电荷是同种电荷,靠近时相互排斥,该现象说明同种电荷相互排斥,故B正确,ACD错误。

故选:B。

3. 【答案】C【详解】解:A.图中电流表测干路电流,测流过L1、L2的总电流,故A不符合题意;B.图中电流表A与L1串联,但电流表正负接线柱接反了,故B不符合题意;C.图中电流表A与L2串联,电流表的正负接线柱正确,电流表能测L2支路电流,故C符合题意;D.图中电流表A与L1串联,电流表测量L1支路电流,故D不符合题意。

故选C。

4. 【答案】解:两只小灯泡规格相同,先闭合S,只有L2接入电路,L2正常发光;再闭合S1,L1与L2并联接入电路,两端电压不变,L1和L2正常发光,L1没有造成短路,也不会被烧坏。

故选:C。

5. 【答案】D【详解】验电器甲金属箔张开,说明甲带电.连接两验电器的金属球,原来不带电的验电器乙金属箔张开,说明验电器乙带上了电,所以连接甲乙的物体应该是导体,干木条、橡胶棒、玻璃棒都是绝缘体,石墨棒是导体,故ABC不符合题意,D符合题意.故选D.6. 【答案】解:A、电压表使用时,电流从电压表的正接线柱流入、负接线柱流出,即电压表的正接线柱与电源的正极相连接,因此铜电极为正极,故A错误;B、两个相同水果电池串联后可提供更高电压,故B正确;C、由图知电压表的量程为0﹣3V,分度值为0.1V,水果电池的电压为0.6V,故C错误;D、水果电池工作时,将消耗化学能,产生电能,所以是将化学能转化为电能,故D错误。

第十五章电流和电路习题答案
第一节《两种电荷》课后习题答案
1.甲带负电 解析：乙吸引丙，而且丙物体带正电，则根据异种电荷相互吸引，可判断乙物体带负电；甲排斥乙，根据同种电荷相排斥，可知甲、乙一定带同种电荷。

由乙带负电可知甲也带负电。

2.（1）不能由此判断该物体已经带电，因为摩擦过的饮料吸管带电，既可以吸引不带电的物体（带电体吸引轻小物体），也可以吸引带异种电荷的物体。

（2）吸管与玻璃棒相排斥，说明吸管与玻璃棒带同种电荷，即吸管带正电。

那么餐巾纸一定带负电。

因为相互摩擦的两个物体由于得、失电子，带上的是等量异种电荷
（3）吸管失去电子而带正电，餐巾纸得到电子而带负电。

3.金属锡的原子核外有50个电子，一个电子所带的电荷量为1.6×10-19C ，则这些电子所带电荷量为8×10-18C ，由于原子核与核外电子所带电荷量相等，电性相反，因此整体上对外不显电性。

第二节《电流和电路》课后习题答案
1.如图所示
2.
3. 4.
5.
×
×
第三节串联和并联课后习题答案
1.如图所示
2.如图所示
第四节《电流的测量》课后习题答案
第五节《串并联电路中电流的规律》课后习题答案
1. 0.3A 0.3A
2. 通过L 1的电流为0.3A ，通过L 2的电流为0.2A 。

实物连接图如图所示
3.如图所示
4.如图所示
×。

【物理】九年级物理电流和电路专项训练及答案含解析一、电流和电路选择题1．如图所示是一个能吹出冷热风的电吹风简化电路图，图中A是吹风机，B是电热丝．下列分析正确的是（）A. 只闭合开关S2，电吹风吹出热风B. 只闭合开关S1，电吹风吹出冷风C. 同时闭合开关S1、S2，电吹风吹出冷风D. 同时闭合开关S1、S2，电吹风吹出热风【答案】 D【解析】【解答】开关S2在干路上，S1在B所在的支路．A、只闭合开关S2时，电热丝所在支路的开关是断开的，电热丝不工作，只有吹风机接入电路，吹出冷风，A不符合题意；B、此时干路开关S2是断开的，电路没有接通，所有用电器都不工作，B不符合题意；C、同时闭合开关S1、S2时，电热丝与吹风机并联接入电路，同时工作，吹出热风，C不符合题意，D符合题意．故答案为：D．【分析】根据电路的工作状态，电路并联，且电热丝有开关，并联时同时工作.2．严寒冬季，我国北方哨兵脚上穿有电热靴．一只靴内加热电路如图所示，电源电压恒定，S2为三档旋钮开关（金属片M可分别拨至a、b、c处），电阻丝R1、R2规格相同且阻值不变，b为电阻丝R1的中点．这只电热靴的低温档为6W，则其中温档和高温档分别为（）A. 8W，12WB. 8W，24WC. 12W，18WD. 12W，24W 【答案】A【解析】【解答】两电阻丝规格相同，设R1=R2=R；由P= 可知，在U一定时，R越小，电功率越大，R越大，电功率越小；由图示电路图可知，S2接a时两电阻丝串联，电路电阻最大，电功率最小，电热靴处于低温档，当S2接c时，只有电阻丝R2接入电路，电路电阻最小，电路电功率最大，电热靴处于高温挡，当S2接b时，电阻丝R2与R1的右半部分接入电路，电热靴处于中温挡；P低温= =6W，则： =12W，电热靴的高温挡：P高温档= =12W，电热靴的中温挡：P中温挡= ×12W=8W，A符合题意；故答案为：A．【分析】在串联电路中电阻越大，总功率越小，利用电功率计算公式求电路的电功率，此题关键要理解电路的连接方式不同，功率如何变化.3．轿车装有日间行车灯后可提高行车的安全性。

人教版九年级物理第十五章-电流和电路专项攻克考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、“粘”字用来描写某些物理现象形象而生动，对下列现象的成因分析正确的是（）A．刚从冷冻室拿出的冰棒会“粘”住舌头——因为舌头上的水凝固了B．穿在身上的化纤衣服易“粘”灰尘——因为灰尘一定带负电C．光滑铅块积压在一起就能“粘”住——因为分子间没有斥力D．吸盘式挂衣钩能够“粘”在墙上——因为分子间有引力2、如图所示，验电器甲带正电，乙不带电，现用带有绝缘手柄的金属棒把甲和乙连接起来，发现甲金属箔张角变小，乙金属箔张开。

则下列说法正确的是（）A．乙验电器金属箔张开是因为它带上了负电B．金属棒中瞬间电流的方向是从甲流向乙C．正电荷从甲移到乙，所以两个验电器都带正电D．电子从乙移到甲，乙带负电荷3、下列说法中正确的是（）A．正、负电荷定向移动都会形成电流B．同种电荷相互吸引，异种电荷相互排斥C．自由电荷定向移动的方向为电流方向D．电路两端有电压，电路中就一定有电流4、电动公交既节能、又环保。

乘坐电动公交车时，车的前后两门（电路开关）中的任意一个门没有关闭好，电动公交车都无法行驶。

如图中符合要求的电路是（）A．B． C．D．5、将一束塑料细丝上端扎紧，用手从上向下捋几下，塑料绳会问四周散升，如图所示，这是因为塑料绳下端（）A．带上同种电荷B．带上异种电荷C．分子相互吸引D．分子相互排斥6、下列关于电流和电路的表述，正确的是（）A．电荷的移动方向就是电流的方向B．并联电路中各支路的电流大小一定不相等C．串联电路中电流从正极流向负极的过程中，电流越来越小D．测电流时，电流表和被测用电器串联，电流从表的正接线柱流进7、如图所示电路，以下说法正确的是（）A．只接通S2灯不亮，仅电铃响B．只接通S1灯不亮，电铃不响C．只断开S3灯亮，电铃响D．只断开S1灯不亮，仅电铃响8、如图所示的电路中，电流表测量的是（）A．通过灯L1的电流B．通过灯L2的电流C．通过灯L1和灯L2的总电流D．通过电源的电流9、在如图所示的电路中，下列说法不正确的是（）A．闭合S1、断开S2，L1、L2都不发光B．闭合S1、S2，L1不发光，L2发光C．S1、S2都断开，L1发光，L2不发光D．闭合S2、断开S1，L1，L2都发光10、在下列电路图中，能反映人行道上红、绿交通信号灯的工作原理的是（）A．B．C． D．第Ⅱ卷（非选择题 70分）二、填空题（5小题，每小题4分，共计20分）1、图是与电学有关的三个实验情景。

九年级物理全册第十五章电流和电路基础知识点归纳总结单选题1、“未来科技”的四位同学画了如图四幅电路图，下列说法正确的是（）A．图中两个小灯泡为串联关系B．图中两个小灯泡为并联关系C．图中闭合开关，两个小灯泡均能发光D．图中闭合开关，两个小灯泡均能发光答案：DA．由图可知，开关闭合后，电流的路径有两条，为并联电路，故A错误；B．由图可知，开关闭合后，电流的路径只有一条，为串联电路，故B错误；C．图中闭合开关，右侧的小灯泡被短路，只有一个灯泡发光，故C错误；D．图中闭合开关，为并联电路，两个小灯泡均能发光，故D正确。

故选D。

2、如图所示，甲验电器的金属箔片张开，乙验电器的金属箔片闭合。

用绝缘手套选取以下哪种材料连接两验电器的金属球，可以观察到乙验电器的金属箔片张开（）A．干木条B．橡胶棒C．玻璃棒D．石墨棒答案：D验电器甲金属箔张开，说明甲带电。

连接两验电器的金属球，原来不带电的验电器乙金属箔张开，说明验电器乙带上了电，所以连接甲乙的物体应该是导体，干木条、橡胶棒、玻璃棒都是绝缘体，石墨棒是导体，故ABC不符合题意，D符合题意。

故选D。

3、如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转如图乙所示，则通过灯泡L1、L2的电流分别为（）A．1.2 A，0.3 AB．0.32 A，1.28 AC．1.28 A，1.6 AD．1.28 A，0.32 A答案：A灯泡L1与灯泡L2并联，电流表A2测量干路电流，电流表A1测量灯泡L2的电流，干路电流大于支路电流，完全相同的电流表指针偏转如图乙所示，说明电流表A2选择大量程，读数为1.5A，电流表A1选择小量程，分度值为0.02A，读数为0.3A，即通过灯泡L2的电流为0.3A，通过灯泡L1的电流为I1=I−I2=1.5A-0.3A=1.2A总故A符合题意；BCD不符合题意。

故选A。

4、关于玻璃棒与绸子摩擦起电，下列说法正确的是（）A．玻璃棒因失去电子而带正电B．玻璃棒对电子的束缚能力弱，得到电子而带负电C．将摩擦后的玻璃棒靠近绸子，它们会相互排斥D．这一过程产生了新的电荷答案：AAB．玻璃棒与绸子摩擦，玻璃棒原子核对电子的束缚能力弱，会失去电子而带正电，绸子原子核对电子的束缚能力强，会得到电子带负电。

九年级物理全册第十五章电流和电路题型总结及解题方法单选题1、核酸检测采样时使用的“采样拭子”，其顶端是如图所示的植绒拭子，安全、无毒。

有一种植绒方式是：植绒机产生数万伏的高压静电，通过电子转移让喷头中的绒毛带上负电荷，然后在被植绒物体表面喷涂上胶粘剂，移动喷头靠近被植绒物体，绒毛在高压静电作用下从喷头中飞升到被植绒物体表面，呈垂直状植在涂有胶粘剂的物体表面。

上述植绒过程中蕴含了许多科学知识，下列描述不合理的是（）A．喷头中的绒毛带上负电荷，是由于绒毛得到了电子B．以移动的喷头为参照物，被植绒物体是运动的C．绒毛能在高压静电作用下运动，是由于能量可以创生D．绒毛从喷头中飞升到被植绒物体表面，是由于力能改变物体的运动状态答案：CA．物质的原子整体不显电性，物体对外不显电性，当物体带上多余的电荷，对外显负电，所以绒毛带上负电荷是得到了电子，故A不符合题意；B．喷头在移动时，靠近被植绒物体，即被植绒物体相对喷头有位置变化，是运动的，故B不符合题意；C．绒毛在高压静电作用下从喷头飞升到被植绒物体的过程是，电能转化为机械能的过程。

据能量守恒定律，能量只能从一个物体转移到另一个物体，或由一种形式转化为另一种形式，不能凭空消失，也不能凭空产生，故C符合题意；D．绒毛能从喷头中飞升到被植绒物体表面，是由于绒毛受到力的作用，而这个力的作用，让绒毛改变了运动状态，故D不符合题意。

故选C。

2、新冠病毒疫情防控期间，为保障小区内居民安全，小区门口安装了车辆识别系统，小区内部车辆门禁系统可以自动识别栏杆抬起，外部车辆不能被识别，需要工作人员检测后，按钮视为手动开关，其工作原理图可以表示为（）A．B．C．D．答案：A小区内部车辆门禁系统可以自动识别将门打开，外部车辆需要门卫人员按动按钮才能将门打开，若将门禁系统看作一个自动开关，按钮看作一个手动开关，则两个开关单独都能打开大门，即两个开关并联后再与电动机串联，故A符合题意，BCD不符合题意。
