江苏省2016年高考物理复习仿真模拟卷1(无答案)

2016 年普通高等学校招生全国统一考试理科综合能力模拟测试（新课标I卷）物理部分（一）第I卷二、选择题：本题共8小题，每小题6分，在每小题给出的四个选项中，第14～18题只有一项符合题目要求，第19～21题有多项符合题目要求。

全部选对的得6分，选对但不全的得3分，有选错的得0分。

14. 学习物理不仅要掌握物理知识，还要领悟并掌握处理物理问题的思想方法。

在下图所示的几个实验中，研究物理问题的思想方法相同的是A．甲、乙B．乙、丙C．甲、丙D．丙、丁15. 某质点在 0～3 s 内运动的 v－t 图象如图所示。

关于质点的运动，下列说法正确的是()A．质点在第 1 s 内的平均速度等于第 2 s 内的平均速度 B．t＝3 s 时，质点的位移最大C．质点在第 2 s 内的加速度与第 3 s 内的加速度大小相等，方向相反D．质点在第 2 s 内的位移与第 3 s 内的位移大小相等，方向相反16. 有一条两岸平直、河水均匀流动、流速恒为v 的大河，小明驾着小船渡河，去程时船头指向始终与河岸垂直，回程时行驶路线与河岸垂直，去程与回程所用时间的比值为k，船在静水中的速度大小相同，则小船在静水中的速度大小为A．B．C．D．17.. 如图所示，匀强电场方向平行于xOy 平面，在xOy 平面内有一个半径为R＝5 cm 的圆，圆上有一动点P，半径OP与x轴方向的夹角为θ，P点沿圆周移动时，O、P两点的电势差满足U OP＝25 sinθ(V)，则该匀强电场的大小和方向分别为( )A．5 V/m，沿 x 轴正方向B．500V/m，沿 y 轴负方向C．500 V/m，沿 y 轴正方向D．250 V/m，沿 x 轴负方向18.“轨道康复者”是“垃圾”卫星的救星，被称为“太空 110”，它可在太空中给“垃圾”卫星补充能源，延长卫星的使用寿命。

假设“轨道康复者”的轨道离地面的高度为地球同步卫星轨道离地面高度的五分之一，其运动方向与地球自转方向一致，轨道平面与地球赤道平面重合，下列说法正确的是（）A.“轨道康复者”的速度是地球同步卫星速度的 5 倍B.“轨道康复者”的加速度是地球同步卫星加速度的 25 倍 C.站在赤道上的人观察到“轨道康复者”向东运动 D.“轨道康复者”可在高轨道上加速，以实现对低轨道上卫星的拯救19. 在电场强度大小为E 的匀强电场中，将一个质量为m、电荷量为q 的带电小球由静止开始释放，带电小球沿与竖直方向成θ角的方向做直线运动.关于带电小球的电势能ε和机械能W 的判断，不正确的是( )A．若 sinθ<，则ε一定减少，W一定增加B．若 sinθ＝，则ε、W一定不变C．若 sinθ=，则ε一定增加，W一定减小D．若 tanθ＝，则ε可能增加，W一定增加20. 如图所示,A、B 两物块的质量分别为 2 m 和 m, 静止叠放在水平地面上。

高考仿真模拟卷(一)(时间:60分钟满分:110分)一、选择题:本题共8小题,每小题6分.在每小题给出的四个选项中,第14～18题只有一项符合题目要求,第19～21题有多项符合题目要求,全部选对的得6分,选对但不全的得3分,有选错的得0分.14.如图所示A,B两个运动物体的xt图像,下述说法正确的是( )A.A,B两个物体开始时相距100 m,同时同向运动B.B物体做匀减速直线运动,加速度大小为5 m/s2C.A,B两个物体运动8 s时,在距A的出发点60 m处相遇D.A物体在2 s到6 s之间做匀速直线运动15.如图所示,固定斜面c上放有两个完全相同的物体a,b,两物体间用一根细线连接,在细线的中点加一与斜面垂直的拉力F,使两物体均处于静止状态,下列说法正确的是( )A.c受到地面的摩擦力向左B.a,b两物体的受力个数一定相同C.a,b两物体对斜面的压力相同D.当逐渐增大拉力F时,物体b受到斜面的摩擦力一定逐渐增大16.假设空间某一静电场的电势 随x变化情况如图所示,根据图中信息可以确定下列说法中正确的是( )A.空间各点场强的方向均与x轴垂直B.将电荷沿x轴从0移到x1的过程中,电荷做匀加速直线运动C.正电荷沿x轴从x2移到x3的过程中,电场力做正功,电势能减小D.负电荷沿x轴从x4移到x5的过程中,电场力做负功,电势能增加17.如图所示,有一面积为S、匝数为N、电阻不计的矩形线圈,绕OO′轴在水平方向的磁感应强度为B的匀强磁场中以角速度ω匀速转动,矩形线圈通过滑环接一理想变压器,滑动触头P可上下移动,副线圈接有可调电阻R.从图示位置开始计时,下列判断正确的是( )A.矩形线圈产生的感应电动势的瞬时值表达式为e=NBSωcos ωtB.矩形线圈从图示位置经过的时间,通过电流表的电荷量为0C.当P不动,R增大时,电压表读数增大D.当P向上移动,R不变时,电流表读数减小18.现有甲,乙,丙三个电源,电动势E相同,内阻不同,分别为r甲,r乙, r丙.用这三个电源分别给定值电阻R供电,已知R=r甲>r乙>r丙,则将R 先后接在这三个电源上的情况相比较,下列说法正确的是( )A.接在甲电源上时,电源内阻消耗的功率最小B.接在甲电源上时,定值电阻R两端的电压最大C.接在乙电源上时,电源的输出功率最大D.接在丙电源上时,电源的输出功率最大19.某国际研究小组观测到了一组双星系统,它们绕二者连线上的某点做匀速圆周运动,双星系统中质量较小的星体能“吸食”质量较大的星体的表面物质,达到质量转移的目的.根据大爆炸宇宙学可知,双星间的距离在缓慢增大,假设星体的轨道近似为圆,则在该过程中( )A.双星做圆周运动的角速度不断减小B.双星做圆周运动的角速度不断增大C.质量较大的星体做圆周运动的轨道半径减小D.质量较大的星体做圆周运动的轨道半径增大20.如图(甲)所示,在竖直方向上有四条间距相等的水平虚线L1,L2,L3,L4,在L3与L4之间存在匀强磁场,磁感应强度大小均为1 T,方向垂直于虚线所在平面向里.现有一矩形线圈abcd,宽度cd=L=0.5 m,质量为0.1 kg,电阻为2 Ω,将其从图示位置静止释放(cd边与L1重合),速度随时间的变化关系如图(乙)所示,t1时刻cd边与L2重合,t2时刻ab边与L3重合,t3时刻ab边与L4重合,t2～t3之间图线为与t轴平行的直线,t1～t2之间和t3之后的图线均为倾斜直线,已知t1～t2的时间间隔为0.6 s,整个运动过程中线圈平面始终处于竖直方向.(重力加速度g取10 m/s2).则( )A.在0～t1时间内,通过线圈的电荷量为0.25 CB.线圈匀速运动的速度大小为8 m/sC.线圈的长度为2 mD.0～t3时间内,线圈产生的热量为4.2 J21.如图所示,质量为3 m的竖直光滑圆环A的半径为R,固定在质量为2m的木板B上,木板B的左右两侧各有一竖直挡板固定在地面上,B不能左右运动.在环的最低点静止放有一质量为m的小球C.现给小球一水平向右的瞬时速度v0,小球会在圆环内侧做圆周运动,为保证小球能通过环的最高点,且不会使环在竖直方向上跳起,初速度v0必须满足( )A.最小值为B.最大值为3C.最小值为D.最大值为二、非选择题:包括必考题和选考题两部分.第22题～第25题为必考题,每个试题考生都必须作答.第33题～第35题为选考题,考生根据要求作答.(一)必考题(共47分)22.(6分)利用图示装置可以做力学中的许多实验.(1)以下说法正确的是.A.利用此装置做“研究匀变速直线运动”的实验时,必须设法消除小车和木板间的摩擦阻力的影响B.利用此装置探究“加速度与质量的关系”,通过增减小车上的砝码改变质量时,不需要重新调节木板的倾斜度C.利用此装置探究“加速度与质量的关系”并用图像法处理数据时,如果画出的am关系图像不是直线,就可确定加速度与质量成反比D.利用此装置“探究动能定理”实验时,应将木板带打点计时器的一端适当垫高,这样做的目的是利用小车重力沿斜面的分力补偿小车运动中所受阻力的影响(2)某同学在利用此装置“探究加速度a与力F的关系”时,因为不断增加所挂钩码的个数,导致钩码的质量远远大于小车的质量,则小车加速度a的值随钩码个数的增加将趋近于的值.23.(9分)测定一组干电池的电动势和内电阻的实验中,备有下列器材:A.待测的干电池B.电流传感器1C.电流传感器2D.定值电阻R0(2 000 Ω)E.滑动变阻器R(0～20 Ω,2 A)F.开关和导线若干某同学设计了如图(甲)所示的电路来完成实验.(1)在实验操作过程中,该同学将滑动变阻器的滑片向左滑动,则电流传感器1的示数将(选填“变大”或“变小”).(2)该同学利用测出的实验数据绘出的I1I2图线(I1为电流传感器1的示数,I2为电流传感器2的示数,且I2的数值远远大于I1的数值),如图(乙)所示.则由图线可得被测电池的电动势E=V,内阻r= Ω.24.(12分)如图所示,一劈形滑梯固定在水平地面上,高h1=12 m,底角分别为37°,53°,A,B两小物块质量分别为m A=2 kg、m B=4 kg,用轻绳连接,通过滑梯顶端的小滑轮跨放在左右两斜面上,轻绳伸直时,两物块离地高度h2=4 m,在滑轮处压住细绳,已知物块与斜面间的动摩擦因数均为μ=0.1,g=10 m/s2,sin 37°=0.6,sin 53°=0.8.(1)若在压绳处突然剪断绳,求A,B下滑过程中加速度之比;(2)若松开绳,求B滑到底端时的速度大小.25.(20分)在xOy平面内,直线OM与x轴负方向成45°角,以OM为边界的匀强电场和匀强磁场如图所示.在坐标原点O有一不计重力的粒子,其质量和电荷量分别为m和+q,以v0沿x轴正方向运动,粒子每次到x轴将反弹,第一次无能量损失,以后每次反弹水平分速度不变,竖直分速度大小减半、方向相反.B=、E=.求带电粒子:(1)第一次经过OM时的坐标;(2)第二次到达x轴的动能;(3)在电场中运动时竖直方向上的总路程.(二)选考题(共15分.请从给出的3道题中任选一题作答,如果多做,则按所做的第一个题目计分)33.[物理——选修33](15分)(1)(5分)以下说法正确的是.(填正确答案标号.选对1个得2分,选对2个得4分,选对3个得5分.每选错1个扣3分,最低得分为0分)A.布朗运动是液体分子的运动,它说明分子不停息地做无规则热运动B.气体分子单位时间内与单位面积器壁碰撞的次数,与单位体积内的分子数及气体分子的平均动能都有关C.当分子间的引力和斥力平衡时,分子势能最小D.如果气体分子总数不变,而气体温度升高,气体的平均动能一定增大,因此压强也必然增大E.当分子间距离增大时,分子间的引力和斥力都减小(2)(10分)“拔火罐”是一种中医疗法,为了探究“火罐”的“吸力”,某人设计了如图装置的实验.横截面积为S的圆柱状气缸固定在铁架台上,光滑薄活塞通过细线与重物m相连,将点燃的轻质酒精棉球从缸底的开关K处扔到气缸内,酒精棉球熄灭时立即密闭开关K,此时缸内温度为t,细线刚好拉直且无拉力,活塞到缸底距离为L.由于气缸传热良好,经过一段时间重物被吸起,最后停在距地面处.已知环境温度为27 ℃,与大气压强相当,缸内气体可看理想气体,求t的值.34.[物理——选修34](15分)(1)(5分)一列简谐横波沿x轴的正向传播,振幅为2 cm,周期为T.已知在t=0时刻波上相距50 cm的两质点a,b的位移都是cm,但运动方向相反,其中质点a沿y轴负向运动,如图所示,下列说法正确的是.(填正确答案标号.选对1个得2分,选对2个得4分,选对3个得5分.每选错1个扣3分,最低得分为0分)A.该列简谐横波波长可能为37.5 cmB.该列简谐横波波长可能为12 cmC.质点a、质点b的速度在某一时刻可以相同D.当质点b的位移为+2 cm时,质点a的位移为负E.在t=时刻质点b速度最小(2)(10分)如图所示,AOBC为某种透明介质的截面图,其中△AOC为直角三角形,∠OAC=53°.BC为半径R=16 cm的四分之一圆弧,AB与水平屏幕MN垂直并接触于A点.由红光和紫光两种单色光组成的复色光射向圆心O,在AB分界面上的入射角i=53°,结果在水平屏幕MN上出现两个亮斑.已知该介质对红光和紫光的折射率分别为n 1=,n2=,sin 53°=0.8,cos53°=0.6.①判断在AM和AN两处产生亮斑的颜色;②求两个亮斑间的距离.35.[物理——选修35](15分)(1)(5分)根据玻尔理论,下列说法正确的是.(填正确答案标号.选对1个得2分,选对2个得4分,选对3个得5分.每选错1个扣3分,最低得分为0分)A.原子处于定态时,虽然电子做变速运动,但并不向外辐射能量B.氢原子的核外电子由较高能级跃迁到较低能级时,要释放一定频率的光子,电势能的减少量大于动能的增加量C.氢原子可以吸收小于使氢原子电离能量的任意能量的光子,因而轨道半径可以连续增大D.电子没有确定轨道,只存在电子云E.玻尔理论的成功之处是引入量子观念(2)(10分)如图所示,虚线右侧水平面光滑,左侧是粗糙程度相同的水平面.右侧有一质量为M的正方体滑块以一定的初速度滑向左侧,通过虚线后滑行的最大距离为L.若在虚线左侧L处放置一质量为m的同样形状的正方体滑块,M以相同的速度滑入左侧与之发生弹性正碰,若m<M,则碰后m 能继续滑行距离的范围是多大(M,m与左侧粗糙平面的动摩擦因数相同,滑块尺寸远小于L)?。

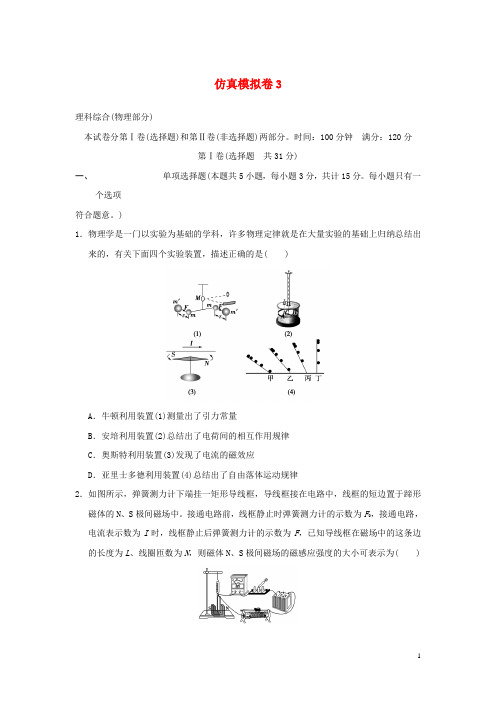

仿真模拟卷3理科综合(物理部分)本试卷分第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分。

时间：100分钟满分：120分第Ⅰ卷(选择题共31分)一、单项选择题(本题共5小题，每小题3分，共计15分。

每小题只有一个选项符合题意。

)1．物理学是一门以实验为基础的学科，许多物理定律就是在大量实验的基础上归纳总结出来的，有关下面四个实验装置，描述正确的是( )A．牛顿利用装置(1)测量出了引力常量B．安培利用装置(2)总结出了电荷间的相互作用规律C．奥斯特利用装置(3)发现了电流的磁效应D．亚里士多德利用装置(4)总结出了自由落体运动规律2．如图所示，弹簧测力计下端挂一矩形导线框，导线框接在电路中，线框的短边置于蹄形磁体的N、S极间磁场中。

接通电路前，线框静止时弹簧测力计的示数为F0，接通电路，电流表示数为I时，线框静止后弹簧测力计的示数为F，已知导线框在磁场中的这条边的长度为L、线圈匝数为N，则磁体N、S极间磁场的磁感应强度的大小可表示为( )A.F 0NILB.F ILC.|F －F 0|NILD.|F －F 0|IL3．太阳系中几乎所有天体包括小行星都自转，自转导致星球上的物体所受的重力与万有引力的大小之间存在差异，有的两者的差异可以忽略，有的却不能忽略。

若有一个这样的星球，半径为R ，绕过两极且与赤道平面垂直的轴自转，测得其赤道上一物体的重力是两极上的78。

则该星球的同步卫星离星球表面的高度为( ) A.78R B ．R C ．2R D ．22R4．如图所示，穿在一根光滑固定杆上的小球A 、B 通过一条跨过定滑轮的细绳连接，杆与水平面成θ角，不计所有摩擦，当两球静止时，OA 绳与杆的夹角为θ，OB 绳沿竖直方向，则下列说法正确的是( )A ．A 可能受到2个力的作用B ．B 可能受到3个力的作用C ．绳子对A 的拉力大于对B 的拉力D ．A 、B 的质量之比为1∶tan θ5．距水平地面高度均为h 处有A 、B 两小球，相距为L ，在将A 球以水平速度v 0沿两球连线方向抛向B 球的同时，B 球由静止释放，不计空气阻力，重力加速度为g ，则( )A ．若以A 球为参考系，则B 球做自由落体运动B ．两球一定能在空中相撞C ．若两球在空中相撞，则v 2＝L 2g 2h D ．若两球能相撞，则相撞时两球的速度变化量均为Lg v 0二、多项选择题(本题共4小题，每小题4分，共计16分。

2016年江苏省扬州市高考物理一模试卷一、单项选择题1．（3分）某电视台每周都有棋类节目，铁质的棋盘竖直放置，每个棋子都是一个小磁铁，能吸在棋盘上，不计棋子间的相互作用力，下列说法正确的是（）A．小棋子共受三个力作用B．棋子对棋盘的压力大小等于重力C．磁性越强的棋子所受的摩擦力越大D．质量不同的棋子所受的摩擦力不同2．（3分）2015年7月23日美国宇航局通过开普勒太空望远镜发现了迄今“最接近另一个地球”的系外行星开普勒﹣452b，开普勒﹣452b围绕一颗类似太阳的恒星做匀速圆周运动，公转周期约为385天（约3.3×107s），轨道半径约为1.5×1011m，已知引力常量G=6.67×10﹣11N•m2/kg2，利用以上数据可以估算类似太阳的恒星的质量约为（）A．2.0×1030kg B．2.0×1027kg C．1.8×1024kg D．1.8×1021kg3．（3分）某一火警报警系统原理图如图所示，报警器未画出，a、b接在电压u=311sin314t（V）的正弦交流电源上，R t为半导体热敏材料制成的传感器，R t 的电阻值随温度升高而减小，下列说法正确的是（）A．电压表V的示数为311VB．电容器C电容增大，灯L变暗C．R t所在处出现火警时，电流表A的示数增大D．R t所在处出现火警时，变压器输入功率减小4．（3分）夏季游乐场的“飞舟冲浪”项目受到游客的欢迎，如图所示，一游客（可视为质点）以某一水平速度v0从A点出发沿光滑圆轨道运动，至B点时脱离轨道，最终落在水面上的C点，不计空气阻力，下列说法正确的是（）A．在A点时，游客处于超重状态B．从A到B过程，游客水平方向的加速度先增大后减小C．在B点时，游客的向心加速度为gD．从B到C过程，游客的机械能增大5．（3分）如图所示，质量为m，长为l的铜棒ab，用长度也为l的两根轻导线水平悬吊在竖直向上的匀强磁场中，磁感应强度为B，未通电时，轻导线静止在竖直方向，通入恒定电流后，棒向外偏转的最大角度为θ，则（）A．棒中电流的方向为b→aB．棒中电流的大小为C．棒中电流的大小为D．若只增大轻导线的长度，则θ角变大二、多项选择题6．（3分）在杂技表演中，猴子沿竖直杆向上爬，同时人顶着直杆水平向右移动，以出发点为坐标原点建立平面直角坐标系，若猴子沿x轴和y轴方向运动的速度v随时间t变化的图象分别如图甲、乙所示，则猴子在0：t0时间内（）A．做变加速运动B．做匀变速运动C．运动的轨迹可能如图丙所示D．运动的轨迹可能如图丁所示7．（3分）两个点电荷Q1和Q2固定在x轴上O、D两点，两者之间连线上各点电势高低如图中曲线所示（OB＞BD），取无穷远处电势为零，由图可知（）A．B点电场强度为零B．Q1为负电荷，Q2为正电荷C．Q1电量一定大于Q2电量D．将电子沿x轴从A点移到C点，电场力一直做正功8．（3分）回旋加速器工作原理示意图如图所示，磁感应强度为B的匀强磁场与盒面垂直，两盒间的狭缝很小，粒子穿过的时间可忽略，它们接在电压为U、频率为f的交流电源上，若A处粒子源产生的质子在加速器中被加速，下列说法正确的是（）A．若只增大交流电压U，则质子获得的最大动能增大B．若只增大交流电压U，则质子在回旋加速器中运行时间会变短C．若磁感应强度B增大，交流电频率f必须适当增大才能正常工作D．不改变磁感应强度B和交流电频率f，该回旋加速器也能用于加速α粒子9．（3分）如图所示，轻质弹簧左端固定，置于场强为E水平向左的匀强电场中，一质量为m，电荷量为+q的绝缘物块（可视为质点），从距弹簧右端L1处由静止释放，物块与水平面间动摩擦因数为μ，物块向左运动经A点（图中未画出）时速度最大为v，弹簧被压缩到最短时物体离释放点的距离为L2，重力加速度为g，则从物块释放到弹簧压缩至最短的过程中（）A．物块与弹簧组成的系统机械能的增加量为（qE﹣μmg）L2B．物块电势能的减少量等于弹簧弹性势能的增加量与系统产生的内能之和C．物块的速度最大时，弹簧的弹性势能为（qE﹣μmg）L1﹣mv2D．若物块能弹回，则向右运动过程中经过A点时速度最大三、简答题10．（10分）某实验小组在探究一种合金丝的导电性能的实验中：（1）用螺旋测微器测量合金丝的直径时，刻度情况如图甲所示，则金属丝的直径d=mm．（2）用欧姆表“×10”档粗测合金丝AB连入电路的电阻时，表盘示数如图乙所示，则合金丝的电阻R约为Ω．（3）现用伏安法进一步精确测量合金丝的电阻，要求测量范围尽可能大一些，请在丙图中用笔划代替导线完成电路的连接（已知实验所用的电压表内阻约为30kΩ，电流表内阻约为2Ω）．（4）用以上电路测得的合金丝的电阻值根其真实值相比，总有R测R真（填＞、=或＜），造成此误差的原因是．11．（8分）某同学在资料中查得弹簧弹性势能表达式为E p=kx2（k为弹簧的劲度系数，x为弹簧的形变量），他利用如图a所示的装置进行实验，水平放置的弹射器将质量为m的小球弹射出去，测出小球通过两个竖直放置的光电门的时间间隔为△t，用刻度尺测出弹簧的压缩量为x，甲、乙光电门间距为L，则（1）小球射出时速度大小为v=，弹簧弹性势能E p=．（用题中的字母表示）．（2）该同学改变弹簧压缩量x，多次实验，利用测得数据，画出如图b所示E p 与x2的关系图线，根据图线求得弹簧的劲度系数k=．（3）由于重力作用，小球被弹射出去后运动轨迹会向下偏转，这对实验结果（选填“有”或“无”）影响．四、计算或论述题12．（15分）用质量为m、总电阻为R的导线做成边长为l的正方形线框MNPQ，并将其放在倾角为θ的平行绝缘导轨上，平行导轨的间距也为l，如图所示，线框与导轨之间是光滑的，在导轨的下端有一宽度为l（即ab=l）、磁感应强度为B的有界匀强磁场，磁场的边界aa′、bb′垂直于导轨，磁场的方向与线框平面垂直，线框从图示位置由静止释放，恰能匀速穿过磁场区域，重力加速度为g，求：（1）线框通过磁场时的速度v；（2）线框MN边运动到aa′的过程中通过线框导线横截面的电荷量q；（3）通过磁场的过程中，线框中产生的热量Q．13．（16分）如图所示，水平传送带以v0=6m/s顺时针匀速转动，长为6m，右端与光滑竖直半圆弧轨道平滑对接，圆弧轨道的半径R=0.5m，O为圆心，最高点C正下方有一挡板OD，CD间距略大于物块大小，平台OE足够长，现将质量为m=1kg的物块轻放在传送带的最左端A处，物块（可视为质点）与传送带间的动摩擦因数μ=0.5，g取10m/s2．（1）求物块从A端运动到B端的时间；（2）试判断传送带能否将物块运送到平台上？若能，求出在C点时物块对圆弧轨道的压力大小；若不能，写出判断理由；（3）若传送带速度v0可以调节，求物块在平台OE上落点的区域范围．14．（16分）现代物理经常用磁场来研究同位素粒子，在xoy坐标系内有垂直于平面向里的匀强磁场，磁感应强度为B．现有电荷量均为+q的a、b两粒子从坐标原点O以相同速率v同时射入磁场，a沿x轴正方向，b沿y轴正方向，a粒子质量为m，b粒子质量为2m，不计粒子重力以及粒子间相互作用，求：（1）当a粒子第1次刚到达y轴时，b粒子到达的位置坐标；（2）a、b粒子是否会再次相遇？如能，请通过推导求出何时相遇；如不能，请简要说明理由；（3）设两粒子在y轴上投影的距离为△y，则△y何时有最大值并求出△y的最大值．（选修模块3-3）15．（4分）下列说法正确的是（）A．分子势能随分子间距离的增大而减小B．利用点阵结构可以解释晶体外形的规则性和物理性质的各向异性C．一定量的水蒸发为同温度的水蒸气，吸收的热量大于其增加的内能D．只要两物体的质量、温度、体积相等，两物体的内能一定相等16．（4分）冬天和夏天相比，冬天的气温较低，水的饱和汽压值（选填“较大”、“较小”），在相对湿度相同的情况下，冬天的绝对湿度（选填“较大”、“较小”）．17．（4分）游客到高原旅游常购买便携式氧气袋，袋内密闭一定质量的氧气，可视为理想气体，温度为0℃时，袋内气体压强为1.25atm，体积为40L，求袋内氧气的分子数（计算结果保留一位有效数字）．已知阿伏加德罗常数为 6.0×1023mol﹣1，在标准状况（压强p0=1atm、温度t0=0℃）下，理想气体的摩尔体积都为22.4L．（选修模块3-4）18．（4分）如图所示，A、B、C三个小钢球的质量分别为2m、m、m，A球振动后，通过张紧的水平细绳给其它各摆施加驱动力，当B、C振动达到稳定时，下列说法正确的是（）A．B的振动周期最大B．C的振幅比B的振幅小C．C的振幅比B的振幅大D．A、B、C的振动周期相等19．（4分）截面为等边三角形的棱镜ABC如图所示，一束单色光从空气射向E 点，并偏折到F点，已知入射方向与AB边的夹角为θ=30°，E、F分别为AB、BC 的中点，则该棱镜的折射率为，光线EF从BC界面射出（选填“能”、“不能”）．20．（4分）一列简谐波沿﹣x方向传播，t=0时刻的波形图如图所示，t=0.3s时Q 质点恰好第一次到达波谷位置，求：①0.3s内P质点通过的路程；②这列波的波速v．（选修模块3-5）21．（4分）关于原子核原子核，下列说法正确的有（）A．α粒子散射实验说明了原子的全部正电荷和绝大部分质量集中在一个很小的核上B．原子核外电子吸收能量脱离原子核束缚形成β射线C．两个质子与两个中子的质量之和等于He原子核的质量D．氢原子从激发态向基态跃迁只能辐射特定频率的光子22．（4分）“正电子湮没”是指正电子与电子相遇后一起消失而放出光子的过程，若一个电子和一个正电子相撞发生湮灭转化成一对光子，正、负电子的质量均为m，相碰前动能均为E k，光速为c，普朗克常量为h，则对撞过程中系统动量（选填“守恒”、“不守恒”），光子的频率为．23．（4分）某金属在光的照射下发生光电效应，光电子的最大初动能E k与入射光频率v的关系如图所示，试求：①普朗克常量h（用图中字母表示）；②入射光的频率为3V c时，产生的光电子的最大处动能E k′．2016年江苏省扬州市高考物理一模试卷参考答案与试题解析一、单项选择题1．（3分）某电视台每周都有棋类节目，铁质的棋盘竖直放置，每个棋子都是一个小磁铁，能吸在棋盘上，不计棋子间的相互作用力，下列说法正确的是（）A．小棋子共受三个力作用B．棋子对棋盘的压力大小等于重力C．磁性越强的棋子所受的摩擦力越大D．质量不同的棋子所受的摩擦力不同【解答】解：A、小棋子受到重力G、棋盘面的吸引力F、弹力N和静摩擦力f，共四个力作用，故A错误．B、棋子对棋盘的压力大小与重力无关，故B错误；C、根据竖直方向上二力平衡知：f=G，即摩擦力与磁性无关，故C错误．D、根据竖直方向上二力平衡知：f=G，质量不同的棋子所受的摩擦力不同，故D 正确．故选：D2．（3分）2015年7月23日美国宇航局通过开普勒太空望远镜发现了迄今“最接近另一个地球”的系外行星开普勒﹣452b，开普勒﹣452b围绕一颗类似太阳的恒星做匀速圆周运动，公转周期约为385天（约3.3×107s），轨道半径约为1.5×1011m，已知引力常量G=6.67×10﹣11N•m2/kg2，利用以上数据可以估算类似太阳的恒星的质量约为（）A．2.0×1030kg B．2.0×1027kg C．1.8×1024kg D．1.8×1021kg【解答】解：根据万有引力充当向心力，有：=则中心天体的质量：M==2.0×1030kg，故A正确故选：A3．（3分）某一火警报警系统原理图如图所示，报警器未画出，a、b接在电压u=311sin314t（V）的正弦交流电源上，R t为半导体热敏材料制成的传感器，R t 的电阻值随温度升高而减小，下列说法正确的是（）A．电压表V的示数为311VB．电容器C电容增大，灯L变暗C．R t所在处出现火警时，电流表A的示数增大D．R t所在处出现火警时，变压器输入功率减小【解答】解：A、a、b接在电压u=311sin314t（V）的正弦交流电源上，那么原线圈的电压的有效值为U=220V，那么电压表的示数应为220V，故A错误；B、根据容抗表达式，当电容增大时，则容抗减小，因电压不变，那么通过灯的电流增大，即灯泡变亮，故B错误；C、当R t所在处出现火警时，其电阻减小，因副线圈的电压不变，那么通过的电流增大，则电流表A的示数增大，故C正确；D、由上分析，副线圈的电流增大，那么输出功率增大，则输入功率也增大，故D错误；故选：C．4．（3分）夏季游乐场的“飞舟冲浪”项目受到游客的欢迎，如图所示，一游客（可视为质点）以某一水平速度v0从A点出发沿光滑圆轨道运动，至B点时脱离轨道，最终落在水面上的C点，不计空气阻力，下列说法正确的是（）A．在A点时，游客处于超重状态B．从A到B过程，游客水平方向的加速度先增大后减小C．在B点时，游客的向心加速度为gD．从B到C过程，游客的机械能增大【解答】解：A、在A点，小球具有竖直向下的向心加速度，此瞬间处于失重状态，故A错误；B、小球在A点时合力沿竖直方向，在B点时合力也沿竖直方向，但AB过程中的各点支持力却有水平向右的分力，所以小球水平方向的加速度必定先增加后减小，故B正确；C、小球在B点刚离开轨道，则小球对圆轨道的压力为零，游客的加速度为g，竖直向下，但向心加速度小于g，故C错误；D、从B到C过程，小球只受重力作用，游客的机械能守恒，故D错误；故选：B5．（3分）如图所示，质量为m，长为l的铜棒ab，用长度也为l的两根轻导线水平悬吊在竖直向上的匀强磁场中，磁感应强度为B，未通电时，轻导线静止在竖直方向，通入恒定电流后，棒向外偏转的最大角度为θ，则（）A．棒中电流的方向为b→aB．棒中电流的大小为C．棒中电流的大小为D．若只增大轻导线的长度，则θ角变大【解答】解：A、根据导体棒受到的安培力方向可知，电流的方向由a到b，故A错误；B、根据动能定理可知，BIL2sinθ﹣mgL（1﹣cosθ）=0﹣0，解得I=，故B错误，C正确；D、根据B可知，最大偏转角与导线的长度无关，故D错误；故选：C二、多项选择题6．（3分）在杂技表演中，猴子沿竖直杆向上爬，同时人顶着直杆水平向右移动，以出发点为坐标原点建立平面直角坐标系，若猴子沿x轴和y轴方向运动的速度v随时间t变化的图象分别如图甲、乙所示，则猴子在0：t0时间内（）A．做变加速运动B．做匀变速运动C．运动的轨迹可能如图丙所示D．运动的轨迹可能如图丁所示【解答】解：AB、由图知：物体在x轴方向做匀速直线运动，加速度为零，合力为零；在y轴方向做变加速直线运动，加速度不恒定，合力不恒定，所以物体所受的合力不恒定，一定做变加速运动．故A正确，B错误．CD、曲线运动中合外力方向与速度方向不在同一直线上，而且指向轨迹弯曲的内侧．由上分析可知，物体的合力先沿y轴正方向，后沿y轴负方向，而与初速度不在同一直线上，则物体做曲线运动，根据合力指向轨迹的内侧可知，丁图是可能的．故C错误，D正确．故选：AD．7．（3分）两个点电荷Q1和Q2固定在x轴上O、D两点，两者之间连线上各点电势高低如图中曲线所示（OB＞BD），取无穷远处电势为零，由图可知（）A．B点电场强度为零B．Q1为负电荷，Q2为正电荷C．Q1电量一定大于Q2电量D．将电子沿x轴从A点移到C点，电场力一直做正功【解答】解：A、φ﹣x图象的斜率表示电场强度，B点的斜率不为0，所以B点的电场强度不为0，故A错误；BC、由图象可以发现，离Q1越近电场中的电势越低，由此可以判断Q1为负电荷，同理，由于离Q2越近电势越高，所以Q2为正电荷，在它们的连线上的B点的电势也是零，但B点离Q2近，所以Q1的电荷量要大于Q2的电荷量，故B、C正确D、从A点到C点电势升高，负电荷在电势越高处电势能越小，所以电场力一直做正功，故D正确．故选：BCD8．（3分）回旋加速器工作原理示意图如图所示，磁感应强度为B的匀强磁场与盒面垂直，两盒间的狭缝很小，粒子穿过的时间可忽略，它们接在电压为U、频率为f的交流电源上，若A处粒子源产生的质子在加速器中被加速，下列说法正确的是（）A．若只增大交流电压U，则质子获得的最大动能增大B．若只增大交流电压U，则质子在回旋加速器中运行时间会变短C．若磁感应强度B增大，交流电频率f必须适当增大才能正常工作D．不改变磁感应强度B和交流电频率f，该回旋加速器也能用于加速α粒子【解答】解：A、当粒子从D形盒中出来时速度最大，根据qv m B=m，得v m=，那么质子获得的最大动能E Km=，则最大动能与交流电压U无关．故A错误．B、根据T=，若只增大交变电压U，不会改变质子在回旋加速器中运行的周期，但加速次数减少，则运行时间也会变短．故B正确．C、根据T=，若磁感应强度B增大，那么T会减小，只有当交流电频率f必须适当增大才能正常工作．故C正确．D、带电粒子在磁场中运动的周期与加速电场的周期相等，根据T=知，换用α粒子，粒子的比荷变化，周期变化，回旋加速器需改变交流电的频率才能加速α粒子．故D错误．故选：BC．9．（3分）如图所示，轻质弹簧左端固定，置于场强为E水平向左的匀强电场中，一质量为m，电荷量为+q的绝缘物块（可视为质点），从距弹簧右端L1处由静止释放，物块与水平面间动摩擦因数为μ，物块向左运动经A点（图中未画出）时速度最大为v，弹簧被压缩到最短时物体离释放点的距离为L2，重力加速度为g，则从物块释放到弹簧压缩至最短的过程中（）A．物块与弹簧组成的系统机械能的增加量为（qE﹣μmg）L2B．物块电势能的减少量等于弹簧弹性势能的增加量与系统产生的内能之和C．物块的速度最大时，弹簧的弹性势能为（qE﹣μmg）L1﹣mv2D．若物块能弹回，则向右运动过程中经过A点时速度最大【解答】解：A、物块和弹簧组成的系统机械能的增量等于外力做的功，弹簧弹力是内力，不改变机械能，外力只有电场力和摩擦力，所以从物块释放到弹簧压缩至最短的过程中机械能的增量为，故A正确；B、根据能量守恒，电势能的减少量等于机械能的增加量加上系统产生的内能，动能没有变，机械能的增加量等于弹性势能的增加量，所以物块电势能的减小量等于弹簧弹性势能的增加量与系统产生的内能之和，故B正确；C、物块速度最大时，加速度为0，物块距释放点的距离大于，设弹簧弹力为F，则，释放点到速度最大的位置距离L'，速度最大时的弹性势能等于机械能的增加量减去动能的增加量，即，其中，故C错误；D、向左经过A点时速度最大，加速度为零，若物块能弹回，向右运动经过A点时摩擦力方向改变，所以反弹经过A点加速度不为0，速度不是最大，故D错误；故选：AB三、简答题10．（10分）某实验小组在探究一种合金丝的导电性能的实验中：（1）用螺旋测微器测量合金丝的直径时，刻度情况如图甲所示，则金属丝的直径d=0.695mm．（2）用欧姆表“×10”档粗测合金丝AB连入电路的电阻时，表盘示数如图乙所示，则合金丝的电阻R约为110Ω．（3）现用伏安法进一步精确测量合金丝的电阻，要求测量范围尽可能大一些，请在丙图中用笔划代替导线完成电路的连接（已知实验所用的电压表内阻约为30kΩ，电流表内阻约为2Ω）．（4）用以上电路测得的合金丝的电阻值根其真实值相比，总有R测＜R真（填＞、=或＜），造成此误差的原因是电流表电流测量值大于通过合金丝电流的真实值．【解答】解：（1）由图甲所示螺旋测微器可知，固定刻度示数为0.5mm，可动刻度所示为19.5×0.01mm=0.195mm，螺旋测微器的示数为0.5mm+0.195mm=0.695mm．（2）由图乙所示多用电表可知，金属丝电阻阻值R=11×10Ω=110Ω（3）要求测量范围尽可能大一些，则用分压式，由于合金丝的阻值与电流表相接近，则电流表使用外接法，如图所示：（4）由于电流表电流测量值大于通过合金丝电流的真实值，根据欧姆定律可知，测量值总是小于真实值．故答案为：（1）0.695；（2）110；（3）如图所示；（4）＜，电流表电流测量值大于通过合金丝电流的真实值11．（8分）某同学在资料中查得弹簧弹性势能表达式为E p=kx2（k为弹簧的劲度系数，x为弹簧的形变量），他利用如图a所示的装置进行实验，水平放置的弹射器将质量为m的小球弹射出去，测出小球通过两个竖直放置的光电门的时间间隔为△t，用刻度尺测出弹簧的压缩量为x，甲、乙光电门间距为L，则（1）小球射出时速度大小为v=，弹簧弹性势能E p=．（用题中的字母表示）．（2）该同学改变弹簧压缩量x，多次实验，利用测得数据，画出如图b所示E p 与x2的关系图线，根据图线求得弹簧的劲度系数k=200N/m．（3）由于重力作用，小球被弹射出去后运动轨迹会向下偏转，这对实验结果无（选填“有”或“无”）影响．【解答】解：（1）由图可知，弹簧在小球进入光电门之前就恢复形变，故其弹射速度为通过光电门的水平速度：，根据能量守恒有：．（2）根据得，，解得k=200N/m．（3）由于重力作用，小球被弹射出去后运动轨迹会向下偏转，由于重力不影响弹力做功的结果，有没有重力做功，小球的水平速度不会变化，所以对实验结果无影响．故答案为：（1），，（2）200 N/m，（3）无四、计算或论述题12．（15分）用质量为m、总电阻为R的导线做成边长为l的正方形线框MNPQ，并将其放在倾角为θ的平行绝缘导轨上，平行导轨的间距也为l，如图所示，线框与导轨之间是光滑的，在导轨的下端有一宽度为l（即ab=l）、磁感应强度为B 的有界匀强磁场，磁场的边界aa′、bb′垂直于导轨，磁场的方向与线框平面垂直，线框从图示位置由静止释放，恰能匀速穿过磁场区域，重力加速度为g，求：（1）线框通过磁场时的速度v；（2）线框MN边运动到aa′的过程中通过线框导线横截面的电荷量q；（3）通过磁场的过程中，线框中产生的热量Q．【解答】解：（1）感应电动势：E=Blv感应电流：I=安培力：F=BIl线框在磁场区域做匀速运动时，其受力如图所示F=mgsinθ解得匀速运动的速度：v=（2）由BIl=mgsinθ得，，所以（3）通过磁场过程中线框沿斜面匀速运动了2 l的距离，由能量守恒定律得：△E增=△E减机械能的减小量为△E减=mg•2lsinθ故产生的热量为Q=△E=2mglsinθ减答：（1）线框通过磁场时的速度v为；（2）线框MN边运动到aa′的过程中通过线框导线横截面的电荷量q为；（3）通过磁场的过程中，线框中产生的热量Q为2mglsinθ．13．（16分）如图所示，水平传送带以v0=6m/s顺时针匀速转动，长为6m，右端与光滑竖直半圆弧轨道平滑对接，圆弧轨道的半径R=0.5m，O为圆心，最高点C正下方有一挡板OD，CD间距略大于物块大小，平台OE足够长，现将质量为m=1kg的物块轻放在传送带的最左端A处，物块（可视为质点）与传送带间的动摩擦因数μ=0.5，g取10m/s2．（1）求物块从A端运动到B端的时间；（2）试判断传送带能否将物块运送到平台上？若能，求出在C点时物块对圆弧轨道的压力大小；若不能，写出判断理由；（3）若传送带速度v0可以调节，求物块在平台OE上落点的区域范围．【解答】解：（1）物体的加速度：a=μg=0.5×10=5m/s2物体加速运动的位移：x1==3.6m所用时间：t1==1.2s匀速运动的位移：x2=L﹣x1=2.4m时间：t2==0.4s故物体在传送带上运动的总时间：t=t1+t2=1.6s（2）根据第（1）问，物块到达B端速度为v B=6m/s，假设能达到最高点C，BC过程，由机械能守恒定律：=mg•2R+得：v C=4m/s能通过最高点C的临界速度v==m/s因为v C＞v，所以物块能到达平台上在C点，由牛顿第二定律得N+mg=m得：N=22N由牛顿第三定律得：物块对圆轨道C点的压力大小为22N（3）调节传送带速度v0可使物块恰能到达C点，此时v C1==m/s物块从C点做平抛运动，则R=得t==s则平抛最小的水平位移x min=v C1t=m调节传送带速度v0可使物块一直加速，设物块到达B点的最大速度v B1．由2aL=，得v B1==2m/sBC过程，由机械能守恒得=mg•2R+解得v C2=2m/s则平抛最大的水平位移x max=v C2t=2m所以物块落在平台OE上到O点距离范围是m≤x≤2m答：（1）物块从A端运动到B端的时间是1.6s；（2）传送带能将物块运送到平台上，在C点时物块对圆弧轨道的压力大小是22N；（3）若传送带速度v0可以调节，物块落在平台OE上到O点距离范围是m ≤x≤2m．。

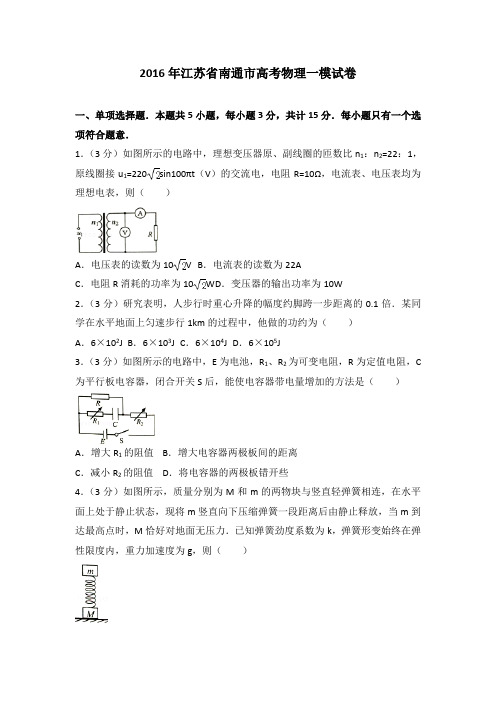

2016年江苏省南通市高考物理一模试卷一、单项选择题．本题共5小题，每小题3分，共计15分．每小题只有一个选项符合题意．1．（3分）如图所示的电路中，理想变压器原、副线圈的匝数比n1：n2=22：1，原线圈接u1=220sin100πt（V）的交流电，电阻R=10Ω，电流表、电压表均为理想电表，则（）A．电压表的读数为10V B．电流表的读数为22AC．电阻R消耗的功率为10W D．变压器的输出功率为10W2．（3分）研究表明，人步行时重心升降的幅度约脚跨一步距离的0.1倍．某同学在水平地面上匀速步行1km的过程中，他做的功约为（）A．6×102J B．6×103J C．6×104J D．6×105J3．（3分）如图所示的电路中，E为电池，R1、R2为可变电阻，R为定值电阻，C 为平行板电容器，闭合开关S后，能使电容器带电量增加的方法是（）A．增大R1的阻值B．增大电容器两极板间的距离C．减小R2的阻值D．将电容器的两极板错开些4．（3分）如图所示，质量分别为M和m的两物块与竖直轻弹簧相连，在水平面上处于静止状态，现将m竖直向下压缩弹簧一段距离后由静止释放，当m到达最高点时，M恰好对地面无压力．已知弹簧劲度系数为k，弹簧形变始终在弹性限度内，重力加速度为g，则（）A．当m到达最高点时，m的加速度为B．当m到达最高点时，M的加速度为gC．当m速度最大时，弹簧的形变最为D．当m速度最大时，M对地面的压力为Mg5．（3分）如图所示，某同学将一块橡皮用光滑细线悬挂于O点，用一枝铅笔贴着细线中点的左侧以速度v水平向右匀速移动．则在铅笔移动到图中虚线位置的过程中（）A．细线绕O点转动的角速度不变B．细线绕O点转动的角速度不断增大C．橡皮的运动轨迹为直线D．橡皮处于超重状态二、多项选择题．本题共4小题，每小题4分，共计16分．每小题有多个选项符合题意．全部选对的得4分，选对但不全的得2分，错选或不答的得0分．6．（4分）如图所示，圆形导体线圈a平放在绝缘水平桌面上，在a的正上方固定一竖直螺线管b，二者轴线重合，螺线管、电源和滑动变阻器连接成如图所示的电路．若将滑动变阻器的滑片P向上滑动，下列说法中正确的有（）A．穿过线圈a的磁通量增大B．线圈a对水平桌面的压力小于其重力C．线圈a中将产生俯视逆时针方向的感应电流D．线圈a中将产生俯视顺时针方向的感应电流7．（4分）某国发射了一颗环绕月球表面运行的小卫星，已知卫星的轨道半径为R，结合下列选项所给的物理量，可以计算出卫星周期的有（）A．近月卫星的线速度v B．月球表面重力加速度gC．引力常量G、月球质量M D．引力常量G、卫星质量m8．（4分）四个点电荷位于正方形四个角上，电荷量及其附近的电场线分布如图所示．ab、cd分别是正方形两组对边的中垂线，O为中垂线的交点，P、Q分别为ab、cd上的两点，OP＞OQ，则（）A．P点的电场强度比Q点的小B．P点的电势比M点的低C．OP两点间的电势差小于OQ间的电势差D．一带正电的试探电荷在Q点的电势能比在M点大9．（4分）如图所示，光滑杆AB与竖直方向的夹角为θ，质量为m的小球套在杆上，球在杆上C点随杆一起绕竖直轴OO′以角速度ω转动，则（）A．m减小后，小球仍在C点随杆转动B．m减小后，小球在C点上面的某位置随杆转动C．ω增大时，小球沿杆滑动且杆对小球不做功D．ω增大时，小球沿杆滑动且杆对小球做正功三、简答题．本题分必做题（第10、11题）和选做题（第12题）两部分，共计30分．请将解答填写在答题卡相应的位置．必做题10．（8分）小明用如图甲所示的电路测量电阻R x的阻值（约几百欧）．R是滑动变阻器，R0是电阻箱，S2是单刀双掷开关，部分器材规格图乙中已标出．（1）根据图甲实验电路，在图乙中用笔画线代替导线将实物图连接完整．（2）正确连接电路后，断开S1，S2接1．调节好多用电表，将两表笔接触R x两端的接线柱，粗测其阻值，此过程中存在的问题是．正确操作后，粗测出R x的阻值为R0．（3）小明通过下列步骤，较准确测出R x的阻值．①将滑动变阻器的滑片P调至图甲中的（选填“A”或“B”）端．闭合S1，将S2拨至1，调节变阻器的滑片P至某一位置，使电压表的示数满偏．②调节电阻箱R0，使其阻值（选填“大于R0”或“小于R0”）③将S2拨至“2”，保持变阻器滑片P的位置不变，调节电阻箱的阻值，使电压表再次满偏，此时电阻箱示数为R1，则R x=．（4）实验中，滑动变阻器有两种规格可供选择，分别是：R2（0～10Ω）；R3（0～5000Ω）．为了减小实验误差，滑动变阻器应选（选填“R2”或“R3”）．11．（10分）某小组利用如图甲所示的装置验证牛顿第二定律．实验中，他们平衡了摩擦力，用天平测出小车的总质量，用细线所挂钩码的总重代替小车所受的牵引力大小F．（1）他们还在实验时调节木板上定滑轮的高度，使牵引小车的细线与木板平行．这样做的目的是．A．避免小车在运动过程中发生抖动B．使打点计时器在纸带上打出的点迹清晰C．保证小车最终能够做匀速直线运动D．使细线拉力等于小车受到的合力（2）实验得到一条点迹清晰的纸带如图乙所示，O、A、B、C、D是在纸带上选取的计数点，相邻计数点间还有4个打的点未画出，AB、CD间的距离分别为x1、x2，打点计时器的打点周期为T，则小车运动的加速度大小为．（3）如表录了小车质量一定时，牵引力大小F与对应的加速度a的几组数据，请在图丙的坐标中描点作出a﹣F图线．（4）实验中画出的a﹣F图线与理论计算的图线（图中已画出）有明显偏差，其原因主要是．四.选做题（请从A、B和C三小题中选定一小题作答，并在答题卡把所选题目对应字母后的方框涂满涂黑．如都作答，则按A小题评分）A．（选修模块3-3）（12分）12．（3分）下列说法中正确的是（）A．液体表面张力的方向与液面垂直并指向液体内部B．由水的摩尔质量和水分子的质量，可以求出阿伏伽德罗常数C．布朗运动表明分子越小，分子运动越剧烈D．分子间的作用力随分子间距离的增大而减小13．（4分）某日中午，南通市空气相对湿度为65%，将一瓶水倒去一部分，拧紧瓶盖后的一小段时间内，单位时间内进入水中的水分子数（选填“多于”、“少于”或“等于”）从水面飞出的分子数．再经过一段时间后，瓶内水的上方形成饱和汽，此时瓶内气压（选填“大于”、“小于”或“等于”）外界大气压．14．（5分）如图所示，一轻活塞将体积为V、温度为2T0的理想气体，密封在内壁光滑的圆柱形导热气缸内．已知大气压强为p0，大气的温度为T0，气体内能U 与温度的关系为U=aT（a为正常数）．在气缸内气体温度缓慢降为T0的过程中，求：①气体内能减少量△U；②气体放出的热量Q．B（选修模块3-4）（12分）15．下列说法中正确的是（）A．分别用蓝光和红光在同一装置上做双缝干涉实验，蓝光的条纹间距宽B．光纤通信利用了全反射的原理C．肥皂泡呈现彩色条纹是由光的折射现象造成的D．动车组高速行驶时，在地面上测得车厢的长明显变短16．一列简谐横波沿+x方向传播，波长为λ，周期为T．在t=0时刻该波的波形图如图甲所示，O、a、b是波上的三个质点．则图乙可能表示（选填“O”、“a”或“b”）质点的振动图象；t=时刻质点a的加速度比质点b的加速度（选填“大”或“小”）17．如图所示，某种透明液体的折射率为，液面上方有一足够长的细杆，与液面交于O，杆与液面成θ=45°角．在O点的正下方某处有一点光源S，S发出的光经折射后有部分能照射到杆上．已知光在真空中的速度为c，求：①光在该液体中的传播速度v；②能照射到细杆上折射光对应入射光的入射角．C．（选修模块3-5）（12分）18．下列说法中正确的是（）A．玻尔通过对氢原子光谱的研究建立了原子的核式结构模型B．核力存在于原子核内任意两个核子之间C．天然放射现象的发现使人类认识到原子具有复杂的结构D．黑体辐射电磁波的强度按波长的分布只与黑体的温度有关19．核电站所需的能量是由铀核裂变提供的，裂变过程中利用（选填“石墨”或“镉棒”）吸收一定数量的中子，控制反应堆的反应速度．核反应堆产物发生β衰变产生反电子中微子（符号），又观察到反电子中微子（不带电，质量数为零）诱发的反应：+p→n+x，其中x代表（选填“电子”或“正电子”）．20．一静止的钚核发生衰变后放出一个α粒子变成铀核．已知钚核质量为m1，α粒子质量为m2，铀核质量为m3，光在真空中的传播速度为c．①如果放出的粒子的速度大小为v，求铀核的速度大小v′．②求此衰变过程中释放的总能量．四、计算题．本题共4小题，共计59分．解答时请写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分，有效值计算的题，答案中必须明确写出数值和单位．21．（12分）如图所示，间距为d的平行金属板间电压恒定．初速度为零的电子经电压U0加速后，沿两板间的中心线进入板间电场，电子恰好从下极板边缘飞出，飞出时速度的偏向角为θ．已知电子质量为m，电荷量为e，电子重力不计，求：（1）电子刚进入板间电场时的速度大小v0；（2）电子通过两极板间的过程中，电场力做的功W；（3）平行金属板间的电场强度大小E．22．（12分）如图所示，在宽为L的区域内有竖直向下的匀强磁场，磁感应强度大小为B．光滑绝缘水平面上有一边长为L、质量为m、电阻为R的单匝正方形线框abcd，ad边位于磁场左边界，线框在水平外力作用下垂直边界穿过磁场区．（1）若线框以速度v匀速进入磁场区，求此过程中b、c两端的电势差U bc；（2）在（1）的情况下，示线框移动到完全进入磁场的过程中产生的热量Q和通过导线截面的电量q；（3）若线框由静止开始以加速度a匀加速穿过磁场，求此过程中外力F随运动时间t的变化关系．23．（16分）如图所示，倾角为θ的斜面与足够大的光滑水平面在D处平滑连接，斜面上有A、B、C三点，AB间距为2L，BC、CD间距为4L，斜面上BC部分粗糙，其余部分光滑，4块完全相同、质量均匀分布的长方形薄片，紧挨在一起排在斜面上，从下往上编号依次为1、2、3、4，第1块的下边缘恰好在A处．现将4块薄片一起由静止释放，薄片经过D处时无能量损失且相互之间无碰撞．已知每薄片质量为m、长为L，薄片与斜面BC间的动摩擦因数为tanθ，重力加速度为g．求：（1）第1块薄片下边缘刚运动到B时的速度大小v1；（2）第1块薄片刚好完全滑上粗糙面时的加速度大小a和此时第3、4块间的作用力大小F；（3）4块薄片全部滑上水平面后，相邻滑片间的距离d．24．（16分）控制带电粒子的运动在现代科学实验、生产生活、仪器电器等方面有广泛的应用．现有这样一个简化模型：如图所示，y轴左、右两边均存在方向垂直纸面向里的匀强磁场，右边磁场的磁感应强度始终为左边的2倍．在坐标原点O处，一个电荷量为+q、质量为m的粒子a，在t=0时以大小为v0的初速度沿x轴正方向射出，另一与a相同的粒子b某时刻也从原点O以大小为v0的初速度沿x轴负方向射出．不计粒子重力及粒子间的相互作用，粒子相遇时互不影响．（1）若a粒子能经过坐标为（l，l）人P点，求y轴右边磁场的磁感应强度B1（2）为使粒子a、b能在y轴上Q（0，﹣l0）点相遇，求y轴右边磁场的磁感应强度的最小值B2；（3）若y轴右边磁场的磁感应强度为B0，求粒子a、b在运动过程中可能相遇的坐标值．2016年江苏省南通市高考物理一模试卷参考答案与试题解析一、单项选择题．本题共5小题，每小题3分，共计15分．每小题只有一个选项符合题意．1．（3分）如图所示的电路中，理想变压器原、副线圈的匝数比n1：n2=22：1，原线圈接u1=220sin100πt（V）的交流电，电阻R=10Ω，电流表、电压表均为理想电表，则（）A．电压表的读数为10V B．电流表的读数为22AC．电阻R消耗的功率为10W D．变压器的输出功率为10W【解答】解：A、输入电压的有效值为：，根据得：，故A错误；B、电流表的示数为：，故B错误；C、电阻消耗的功率为：P2=U2I2=10×1W=10W，故C错误；D、理想变压器的输入电功率等于负载消耗功率，故为：P1=P2=10W，故D正确；故选：D2．（3分）研究表明，人步行时重心升降的幅度约脚跨一步距离的0.1倍．某同学在水平地面上匀速步行1km的过程中，他做的功约为（）A．6×102J B．6×103J C．6×104J D．6×105J【解答】解：人步行时重心升降的幅度约脚跨一步距离的0.1倍，故在1km的过程中重心上升的高度为△h=0.1x=100m，人的重力为G=600N，故克服重力做功为W=mgh=6×104J故选：C3．（3分）如图所示的电路中，E为电池，R1、R2为可变电阻，R为定值电阻，C 为平行板电容器，闭合开关S后，能使电容器带电量增加的方法是（）A．增大R1的阻值B．增大电容器两极板间的距离C．减小R2的阻值D．将电容器的两极板错开些【解答】解：A、电路稳定后，R1与电容器串联，没有电流通过，改变R1的阻值不影响电路，所以电容器电量不变，故A错误；B、增大电容器两极板间的距离，电容变小，电压不变，根据Q=UC可知，电容器电量减小，故B错误．C、减小R2的阻值，电路中中电阻减小，总电流增大，则R的电压增大，所以电容器电压增大，根据Q=UC可知，电容器电量增大．故C正确．D、将电容器的两极板错开些，电容变小，电压不变，根据Q=UC可知，电容器电量减小，故D错误．故选：C4．（3分）如图所示，质量分别为M和m的两物块与竖直轻弹簧相连，在水平面上处于静止状态，现将m竖直向下压缩弹簧一段距离后由静止释放，当m到达最高点时，M恰好对地面无压力．已知弹簧劲度系数为k，弹簧形变始终在弹性限度内，重力加速度为g，则（）A．当m到达最高点时，m的加速度为B．当m到达最高点时，M的加速度为gC．当m速度最大时，弹簧的形变最为D．当m速度最大时，M对地面的压力为Mg【解答】解：A、当弹簧处于伸长至最长状态时，M刚好对地面没有压力，可知弹簧对M的拉力为Mg，所以弹簧对m的作用力也是Mg，所以m的加速度为：．故A正确；B、当弹簧处于伸长至最长状态时，M刚好对地面没有压力，可知弹簧对M的拉力为Mg，M受到的合力为零，加速度为零，故B错误；C、由题可知开始时弹簧对m的弹力大于m的重力，m向上做加速运动，当弹簧的弹力小于m的重力时，m做减速运动，所以弹簧中弹力等于Mg时此时M有最大速度，由胡克定律得：mg=kx，得：x=．故C错误；D、对M受力分析F N+kx﹣Mg=0，解得F N=Mg﹣mg．故D错误．故选：A5．（3分）如图所示，某同学将一块橡皮用光滑细线悬挂于O点，用一枝铅笔贴着细线中点的左侧以速度v水平向右匀速移动．则在铅笔移动到图中虚线位置的过程中（）A．细线绕O点转动的角速度不变B．细线绕O点转动的角速度不断增大C．橡皮的运动轨迹为直线D．橡皮处于超重状态【解答】解：AB、根据运动的合成与分解，则有，垂直绳子方向的速度为：v=vcosθ⊥而半径为r=，那么角速度为：ω==，而θ逐渐增大，因此角速度减小，故AB错误；CD、由图，并结合几何关系，则有：v绳=vsinθ，因v不变，当θ逐渐增大，因此绳子速度增大，向上加速；依据运动的合成，可知，橡皮的运动轨迹为曲线，而处于超重状态，故C错误，D正确；故选：D．二、多项选择题．本题共4小题，每小题4分，共计16分．每小题有多个选项符合题意．全部选对的得4分，选对但不全的得2分，错选或不答的得0分．6．（4分）如图所示，圆形导体线圈a平放在绝缘水平桌面上，在a的正上方固定一竖直螺线管b，二者轴线重合，螺线管、电源和滑动变阻器连接成如图所示的电路．若将滑动变阻器的滑片P向上滑动，下列说法中正确的有（）A．穿过线圈a的磁通量增大B．线圈a对水平桌面的压力小于其重力C．线圈a中将产生俯视逆时针方向的感应电流D．线圈a中将产生俯视顺时针方向的感应电流【解答】解：A、C、D、当滑动触头P向上移动时电阻增大，由闭合电路欧姆定律可知通过线圈b的电流减小，b线圈产生的磁场减弱，故穿过线圈a的磁通量变小；根据b中的电流方向和安培定则可知b产生的磁场方向向下穿过线圈a，根据楞次定律，a中的感应电流的磁场要阻碍原来磁场的减小，故a的感应电流的磁场方向也向下，根据安培定则可知线圈a中感应电流方向俯视应为顺时针，故A 错误，C错误，D正确．B、开始时线圈a对桌面的压力等于线圈a的重力，当滑动触头向上滑动时，可以用“等效法”，即将线圈a和b看做两个条形磁铁，不难判断此时两磁铁互相吸引，故线圈a对水平桌面的压力将减小，故B正确．故选：BD．7．（4分）某国发射了一颗环绕月球表面运行的小卫星，已知卫星的轨道半径为R，结合下列选项所给的物理量，可以计算出卫星周期的有（）A．近月卫星的线速度v B．月球表面重力加速度gC．引力常量G、月球质量M D．引力常量G、卫星质量m【解答】解：A、根据周期与线速度的关系得：T=，知道近月卫星的线速度v可以求出卫星周期，故A正确；B、月球表面运行的小卫星重力等于万有引力，根据万有引力提供向心力得：解得：T=，故B正确；C、根据万有引力提供向心力得：解得：T=，故C正确；D、由于卫星质量公式两边消除，所以知道引力常量G、卫星质量m无法求解周期，故D错误．故选：ABC8．（4分）四个点电荷位于正方形四个角上，电荷量及其附近的电场线分布如图所示．ab、cd分别是正方形两组对边的中垂线，O为中垂线的交点，P、Q分别为ab、cd上的两点，OP＞OQ，则（）A．P点的电场强度比Q点的小B．P点的电势比M点的低C．OP两点间的电势差小于OQ间的电势差D．一带正电的试探电荷在Q点的电势能比在M点大【解答】解：A、电场线的疏密表示场强的大小，电场线越密，电场强度越大，根据图象知P点的电场强度比Q点的小．故A正确；B、根据电场叠加，由图象可知ab上各点的电势都相等，M点比ab上各点的电势低，则M点的电势比P点的低，故B错误；C、OP间电势差等于零，OQ间电势差等于零，则OP两点间的电势差等于OQ间的电势差．故C错误．D、P、Q电势相等，则Q点的电势高于M点的电势，正电荷在电势高处电势能大，所以带正电的试探电荷在Q点的电势能比在M点大．故D正确．故选：AD9．（4分）如图所示，光滑杆AB与竖直方向的夹角为θ，质量为m的小球套在杆上，球在杆上C点随杆一起绕竖直轴OO′以角速度ω转动，则（）A．m减小后，小球仍在C点随杆转动B．m减小后，小球在C点上面的某位置随杆转动C．ω增大时，小球沿杆滑动且杆对小球不做功D．ω增大时，小球沿杆滑动且杆对小球做正功【解答】解：AB、设小球到B点的竖直距离是h，小球的合外力提供向心力，对球受力分析，受重力和垂直于杆的支持力，如图所示，有：F n=…①由向心力公式有：F n=m…②由几何关系可知：R=h•tanθ…③由①②③式解得：g=，因g和v不变，所以m减小后，h不变，小球仍在C 点随杆转动，选项A正确，B错误．CD、ω增大时，杆对球的支持力方向就不在OO′C所在的平面内，即与速度的方向不再垂直，而是小于90°，此过程中支持力与速度之间的夹角是锐角，支持力对小球做正功，选项C错误，D正确．故选：AD三、简答题．本题分必做题（第10、11题）和选做题（第12题）两部分，共计30分．请将解答填写在答题卡相应的位置．必做题10．（8分）小明用如图甲所示的电路测量电阻R x的阻值（约几百欧）．R是滑动变阻器，R0是电阻箱，S2是单刀双掷开关，部分器材规格图乙中已标出．（1）根据图甲实验电路，在图乙中用笔画线代替导线将实物图连接完整．（2）正确连接电路后，断开S1，S2接1．调节好多用电表，将两表笔接触R x两端的接线柱，粗测其阻值，此过程中存在的问题是待测电阻未与其它元件断开．正确操作后，粗测出R x的阻值为R0．（3）小明通过下列步骤，较准确测出R x的阻值．①将滑动变阻器的滑片P调至图甲中的A（选填“A”或“B”）端．闭合S1，将S2拨至1，调节变阻器的滑片P至某一位置，使电压表的示数满偏．②调节电阻箱R0，使其阻值小于R0（选填“大于R0”或“小于R0”）③将S2拨至“2”，保持变阻器滑片P的位置不变，调节电阻箱的阻值，使电压表再次满偏，此时电阻箱示数为R1，则R x=R1．（4）实验中，滑动变阻器有两种规格可供选择，分别是：R2（0～10Ω）；R3（0～5000Ω）．为了减小实验误差，滑动变阻器应选R2（选填“R2”或“R3”）．【解答】解：（1）根据电路图连接实物图，如图所示：（2）测量电阻时，要把电阻与其它元件断开；（3）①闭合开关前，将滑动变阻器的滑片P调至图甲中的A端，使电压表示数都为零②调节电阻箱R0，使其阻值小于R0”，③将S2拨至“2”，保持变阻器滑片P的位置不变，调节电阻箱的阻值，使电压表再次满偏，则此时并联部分的电阻相等，R x的阻值等于电阻箱的阻值，即R x=R1，（4）由于电阻R x的阻值约几百欧，为方便调节，滑动变阻器应选R2．故答案为：（1）如图所示；（2）待测电阻未与其它元件断开；（3）①A；②小于R0；③R1；（4）R211．（10分）某小组利用如图甲所示的装置验证牛顿第二定律．实验中，他们平衡了摩擦力，用天平测出小车的总质量，用细线所挂钩码的总重代替小车所受的牵引力大小F．（1）他们还在实验时调节木板上定滑轮的高度，使牵引小车的细线与木板平行．这样做的目的是D．A．避免小车在运动过程中发生抖动B．使打点计时器在纸带上打出的点迹清晰C．保证小车最终能够做匀速直线运动D．使细线拉力等于小车受到的合力（2）实验得到一条点迹清晰的纸带如图乙所示，O、A、B、C、D是在纸带上选取的计数点，相邻计数点间还有4个打的点未画出，AB、CD间的距离分别为x1、x2，打点计时器的打点周期为T，则小车运动的加速度大小为．（3）如表录了小车质量一定时，牵引力大小F与对应的加速度a的几组数据，请在图丙的坐标中描点作出a﹣F图线．（4）实验中画出的a﹣F图线与理论计算的图线（图中已画出）有明显偏差，其原因主要是不满足小车及所加钩码的总质量远大于所挂钩码质量．【解答】解：（1）使牵引小车的细绳与木板平行．这样做的目的是可在平衡摩擦力后使用细绳拉力等于小车受的合力．故选：D．（2）因为每相邻两计数点间还有4个打点，所以相邻的计数点之间的时间间隔为t=5T，匀变速直线运动中连续相等时间内的位移差为常数即△x=at2，则有：a==（3）根据描点法作出图象，如图所示：（4）探究加速度与力的关系实验中，当钩码质量远小于小车质量时，可以认为小车受到的拉力等于钩码重力，如果钩码质量太大，没有远小于小车质量，小车受到的拉力明显小于钩码重力，实验误差较大，a﹣F图象不再是直线，而发生弯曲，变成曲线．故答案为：（1）D；（2）；（3）如图所示；（4）不满足小车及所加钩码的总质量远大于所挂钩码质量四.选做题（请从A、B和C三小题中选定一小题作答，并在答题卡把所选题目对应字母后的方框涂满涂黑．如都作答，则按A小题评分）A．（选修模块3-3）（12分）12．（3分）下列说法中正确的是（）A．液体表面张力的方向与液面垂直并指向液体内部B．由水的摩尔质量和水分子的质量，可以求出阿伏伽德罗常数C．布朗运动表明分子越小，分子运动越剧烈D．分子间的作用力随分子间距离的增大而减小【解答】解：A、液体表面张力产生在液体表面层，它的方向平行于液体表面，而非与液面垂直；故A错误．。

2016年普通高等学校招生全国统一考试（仿真试卷Ⅰ）理科综合物理试题14.“曹冲称象”是妇孺皆知的故事，当众人面对大象这样的庞然大物，在缺少有效的称量工具而束手无策的时候，曹冲称量出大象的体重，体现了他的智慧，被世人称道。

下列物理学习或研究中用到的方法与“曹冲称象”的方法相同的是（ ）A ．“质点”的概念B ．合力与分力的关系C ．“瞬时速度”的概念D ．研究加速度与合力、质量的关系15.如图所示，磁感应强度大小为B 的匀强磁场方向斜向右上方，与水平方向所夹的锐角为45o 。

将一个34金属圆环ab 置于磁场中，圆环的圆心为O ，半径为r ，两条半径oa 和0b 相互垂直，且oa 沿水平方向。

当圆环中通以电流I 时，圆环受到的安培力大小为（ ）A B ．32BIr π C ．BIr D ．2BIr16.如图所示，把小车放在倾角为30°的光滑斜面上，用轻绳跨过定滑轮使之与盛有沙子的小桶相连，不计滑轮质量及摩擦，已知小车的质量为3m ，小桶与沙子的总质量为m ，小车从静止释放后，在小桶上升竖直高度为h 的过程中（ ）A ．小桶处于失重状态B ．小桶的最大速度为C ．小车受绳的拉力等于mgD ．小车的最大动能为mgh17.空间有一圆柱形匀强磁场区域，O 点为圆心。

磁场方向垂直于纸面向外。

一带正电的粒子从A 点沿图示箭头方向以速率v 射入磁场，30θ=︒，粒子在纸面内运动，经过时间t 离开磁场时速度方向与半径OA 垂直。

不计粒子重力。

若粒子速率变为2v ，其它条件不变，粒子在圆柱形磁场中运动的时间为（ ）A ．2tB ．tC ．32t D ．2t 18.如图所示，匀强电场中有一个以O 为圆心、半径为R 的圆，电场方向与圆所在平面平行，A 、O 两点电势差为U ，一带正电的粒子在该电场中运动，经A 、B 两点时速度方向沿圆的切线，速度大小均为v 0，粒子重力不计，则（ ）A ．粒子在A 、B 间是做圆周运动B ．粒子从A 到B 的运动过程中，动能先增大后减小C ．匀强电场的电场强度E ＝U RD ．圆周上电势最高的点与O 19.据报道，一个国际研究小组借助于智利的天文望远镜，观测到了一组双星系统，它们绕两者连线上的某点O 做匀速圆周运动，如图所示。

2016年江苏省常州市高考物理一模试卷一、单项选择题（共5小题，每小题3分，满分15分）1．（3分）“如果我比别人看得更远，是因为我站在巨人的肩膀上”牛顿的这句名言说明前人的科学发现是后人研究的启迪和基础．下列说法不正确的是（）A．伽利略理想实验的研究结论为牛顿第一定律的得出奠定了基础B．开普勒发现的行星运动定律为万有引力定律的得出奠定了基础C．奥斯特发现的电流的磁效应为电磁感应定律的发现提供了启迪D．法拉第提出电荷的周围存在电场为库伦定律的发现提供了启迪2．（3分）如图，一截面为椭圆形的容器内壁光滑其质量为M，置于光滑水平面上，内有一质量为m的小球，当容器受到一个水平向右的力F作用向右匀加速运动时，小球处于图示位置，此时小球对椭圆面的压力大小为（）A．m B．m C．m D．3．（3分）复印机的核心部件是有机光导体鼓，它是在一个金属圆柱表面涂覆一层有机光导体OPC（没有光照时OPC是绝缘体，受到光照时变成导体）制成的．复印机的基本工作过程是（1）在暗处的有机光导体鼓和一个金属丝电极之间加上高电压，金属丝附近空气发生电离，使转动鼓体均匀带上正电；（2）文件反射的强光通过光学系统在鼓上成像，鼓上形成“静电潜像”；（3）鼓体转动经过墨粉盒，潜像将带相反电荷的墨粉吸引到鼓体带电部位；（4）鼓体继续转动经过复印纸，带电复印纸又将墨粉吸引到复印纸上．以下说法正确的是（）A．步骤（1）中发生了静电感应现象B．步骤（2）中发生了局部导电现象C．步骤（3）中发生了静电平衡现象D．步骤（4）中发生了静电屏蔽现象4．（3分）自从英国物理学家狄拉克提出磁单极子以来，寻找磁单极子一直是人类的一个追求．如图设想一个磁N单极子从远处沿一个闭合金属线圈的轴线匀速通过，设从右向左观察顺时针方向电流为正，则和该线圈串联的仪表中记录到的线圈中感生电流的i﹣t图象是（）A．B．C．D．5．（3分）军事演习中，M点的正上方离地H高处的蓝军飞机以水平速度v1投掷一颗炸弹攻击地面目标，反应灵敏的红军的地面高炮系统同时在M点右方地面上N点以速度v2斜向左上方发射拦截炮弹，两弹恰在M、N连线的中点正上方相遇爆炸，不计空气阻力，则发射后至相遇过程（）A．两弹飞行的轨迹重合B．初速度大小关系为v1=v2C．拦截弹相对攻击弹做匀速直线运动D．两弹相遇点一定在距离地面H高度处二、多项选择题（共4小题，每小题4分，满分16分。

2016年江苏省镇江中学三校联考高考物理一模试卷一、单项选择题（本题共6小题，每小题3分，共计18分．每小题只有一个选项符合题意）1．关于描述运动的物理量，下列说法正确的是（）A．物体沿直线向某一方向运动时，通过的路程就是位移B．研究飞船的飞行姿态时，可以将飞船看成质点C．雨点以5m/s的速度落到地面，这个速度是平均速度D．物体的速度方向发生变化，加速度方向可能不变2．用质量为M的吸铁石，将一张质量为m的白纸压在竖直固定的磁性黑板上．某同学沿着黑板面，用水平向右的恒力F轻拉白纸，白纸未移动，则此时黑板对白纸的摩擦力的大小为（）A．F B．mg C．D．3．如图所示，a、b两个质量相同的球用线连接，a球用线挂在天花板上，b球放在光滑斜面上，系统保持静止，以下图示哪个是正确的（）A．B．C．D．4．如图所示，在粗糙水平地面上放着一个截面为四分之一圆弧的柱状物体A，A的左端紧靠竖直墙，A与竖直墙之间放一光滑圆球B，整个装置处于静止状态．把A向右移动少许后，它们仍处于静止状态，则（）A．地面对A的摩擦力减小 B．A与B之间的作用力减小C．B对墙的压力增大D．A对地面的压力减小5．如图所示，物体A、B、C质量分别为m、2m、3m，A与天花板间，B与C之间用轻弹簧连接，当系统平衡后，突然将AB间绳烧断，在绳断的瞬间，A、B、C的加速度分别为（以向下的方向为正方向）（）A．g，g，g B．﹣5g，2.5g，0 C．﹣5g，2g，0 D．﹣g，2.5g，3g6．如图，某滑块初速度v0沿表面粗糙且足够长的固定斜面，从顶端下滑，直至速度为零．对于该运动过程若用h、s、v、a分别表示滑块的下降高度、位移、速度和加速度的大小，t 表示时间，则下列图象最能正确描述这一运动规律的是（）A．B．C． D．二、多项选择题（本题共4小题，每小题4分，共计16分．每小题有多个选项符合题意．全部选对得4分，选对不全得2分，错选或不答的得0分）7．利用速度传感器与计算机结合，可以自动作出物体运动的图象，某同学在一次实验中得到的运动小车的v﹣t图象如图所示，由此可以知道（）A．小车先做加速运动，后做减速运动B．小车运动的最大速度约为0.8m/sC．小车的最大位移是0.8mD．小车做曲线运动8．如图所示，质量均为M的A、B两滑块放在粗糙水平面上，两轻杆等长，杆与滑块、杆与杆间均用光滑铰链连接，在两杆铰合处悬挂一质量为m的重物C，整个装置处于静止状态，设杆与水平面间的夹角为θ．下列说法正确的是（）A．当m一定时，θ越大，轻杆受力越小B．当m一定时，θ越小，滑块对地面的压力越大C．当θ一定时，M越大，滑块与地面间的摩擦力越大D．当θ一定时，M越小，可悬挂重物C的质量m越大9．如图所示，一木块在光滑水平面上受一恒力F作用，前方固定一足够长的弹簧，则当木块接触弹簧后（）A．木块立即做减速运动B．木块在一段时间内速度仍可增大C．当F等于弹簧弹力时，木块加速度最大D．弹簧压缩量最大时，木块加速度为零10．如图所示，在光滑水平面上放着两块长度相同，质量分别为M1和M2的木板，在两木板的左端各放一个大小、形状、质量完全相同的物块m，开始时，各物块均静止，今在两物块上各作用一水平恒力F1、F2，当物块和木板分离时，两木板的速度分别为v1和v2．物块和木板间的动摩擦因数相同．下列说法正确的是（）A．若F1=F2，M1＞M2，则v1＞v2B．若F1=F2，M1＜M2，则v1＜v2C．若 F1＞F2，M1=M2，则v1＞v2D．若F1＜F2，M1=M2，则v1＞v2三、简答题（本大题共两小题，每空2分，计16分，请将解答填写在答题卡相应的位置）11．（1）在“研究共点力的合成”实验中，如图1需要将橡皮筋的一端固定在A点，用两个弹簧秤（量程均为5N）通过细绳互成角度地拉橡皮筋，使橡皮筋的另一端伸长到O点．关于这一实验过程，下列操作正确的是．A．实验时，两细绳方向必须垂直B．将结点拉到位置O时，拉力F1、F2要适当大些C．拉橡皮筋时，橡皮筋、细绳和弹簧秤应平行于木板D．可以通过操作使两个弹簧秤的读数均为4N，且两弹簧秤拉力的方向相互垂直，然后再用其中一个弹簧秤来测量出它们的合力，与用图示法求出的合力进行比较（2）将橡皮筋的一端固定在A点，另一端拴上两根细绳，每根细绳分别连着一个量程为5N、最小刻度为0.1N的弹簧测力计，沿着两个不同的方向拉弹簧测力计，当橡皮筋的活动端拉到O点时，两根细绳相互垂直，如图2所示．这时弹簧测力计的读数可从图中读出．①由图可读得两个相互垂直的拉力的大小分别为 N和 N．②在如图3所示的方格纸上按图示法的要求画出这两个力及它们的合力．12．如图1所示，一端带有定滑轮的长木板上固定有甲、乙两个光电门，与之相连的计时器可以显示带有遮光片的小车在其间的运动时间，与跨过定滑轮的轻质细绳相连的轻质测力计能显示挂钩处所受的拉力．不计空气阻力及一切摩擦．（1）在探究“合外力一定时，加速度与质量的关系”时，要使测力计的示数等于小车所受合外力，操作中必须满足．实验时，先测出小车质量m，再让小车从靠近光电门甲处由静止开始运动，读出小车在两光电门之间的运动时间t．改变小车质量m，测得多组m、t的值，建立坐标系描点作出图线．图2能直观得出“合外力一定时，加速度与质量成反比”的图线是．（2）如图3抬高长木板的左端，使小车从靠近光电门乙处由静止开始运动，读出测力计的示数F和小车在两光电门之间的运动时间t，改变木板倾角，测得多组数据，得到的F﹣的图线如图4所示．实验中测得两光电门的距离L=0.80m，砂和砂桶的总质量m1=0.34kg，重力加速度g取9.8m/s2，则图线的斜率为（结果保留两位有效数字）；若小车与长木板间的摩擦不能忽略，测得的图线斜率将（填“变大”、“变小”或“不变”）．四、计算题（本题共5小题，共计70分．解答时请写出必要的文字说明、方程式和重要的演算步骤．只与出最后答案的不能得分．有数值的题，答案中必须明确写出数值和单位）13．建筑工人安装脚手架进行高空作业时，一名建筑工人不慎将抓在手中的一根长5m的铁杆在竖直状态下由静止脱手，不计空气阻力．（g取10m/s2，不计楼层面的厚度）试问：（1）假设杆的下端离地面45m，那么铁杆碰到地面时的速度大约是多少？（2）若铁杆在下落过程中经过某楼层面的时间为0.2s，试求铁杆下落时其下端距离该楼层面的高度是多少？14．如图甲所示为学校操场上一质量不计的竖直滑竿，滑竿上端固定，下端悬空．为了研究学生沿竿的下滑情况，在竿顶部装有一拉力传感器，可显示竿顶端所受拉力的大小．现有一质量为50kg的学生（可视为质点）从上端由静止开始滑下，5s末滑到竿底时速度恰好为零．以学生开始下滑时刻为计时起点，传感器显示的拉力随时间变化情况如图乙所示，g取10m/s2．求：（1）该学生下滑过程中的最大速度；（2）滑竿的长度．15．传送带以恒定速度v=4m/s顺时针运行，传送带与水平面的夹角θ=37°．现将质量m=2kg 的小物品轻放在其底端（小物品可看成质点），平台上的人通过一根轻绳用恒力F=20N拉小物品，经过一段时间物品被拉到离地高为H=1.8m的平台上，如图所示．已知物品与传送带这间的动摩擦因数μ=0.5，设最大静摩擦力等于滑动摩擦力，g取10m/s2，已知sin37°=0.6，cos37°=0.8．求：①物品从传送带底端运动到平台上所用的时间是多少？②若在物品与传送带达到同速瞬间撤去恒力F，求特品还需多少时间离开皮带？16．如图所示，倾角为37°、足够长的斜面体固定在水平地面上，小木块在沿斜面向上的恒定外力F作用下，从斜面上的A点由静止开始向上作匀加速运动，前进了4.0m抵达B点时，速度为8m/s．已知木块与斜面间的动摩擦因数μ=0.5，木块质量m=1kg．g取10m/s2，sin37°=0.6，cos37°=0.8．（1）木块所受的外力F多大？（2）若在木块到达B点时撤去外力F，求木块还能沿斜面上滑的距离S；（3）为使小木块再次通过B点的速率为m/s，求恒力F连续作用的最长时间t．17．如图1所示，质量M=1kg的木板静止在粗糙的水平地面上，木板与地面间的动摩擦因数μ1=0.1，在木板的左端放置一个质量m=1kg、大小可以忽略的铁块，铁块与木板间的动摩擦因数μ2=0.4，取g=10m/s2，（假设最大静摩擦力等于滑动摩擦力）试求：（1）若木板长L=1m，在铁块上加一个水平向右的恒力F=8N，经过多长时间铁块运动到木板的右端？（2）若在木板（足够长）的右端施加一个大小从零开始连续增加的水平向左的力F，请在图2中画出铁块受到的摩擦力f随力F大小变化的图象．（写出分析过程）2016年江苏省镇江中学三校联考高考物理一模试卷参考答案与试题解析一、单项选择题（本题共6小题，每小题3分，共计18分．每小题只有一个选项符合题意）1．关于描述运动的物理量，下列说法正确的是（）A．物体沿直线向某一方向运动时，通过的路程就是位移B．研究飞船的飞行姿态时，可以将飞船看成质点C．雨点以5m/s的速度落到地面，这个速度是平均速度D．物体的速度方向发生变化，加速度方向可能不变【考点】平均速度；位移与路程．【专题】定性思想；推理法；直线运动规律专题．【分析】物体运动的轨迹长度叫做路程，从起始位置到末位置的有向线段是位移；物体能否看成质点关键是看物体的形状和大小对研究的问题来说是否可以忽略；经过某一位置或某一时刻对应的速度是瞬时速度，一段位移或者一段时间间隔对应的速度是平均速度；根据速度与加速度的关系进行判断．【解答】解：A、物体运动的轨迹长度叫做路程，路程是标量，只有大小没有方向；从起始位置到末位置的有向线段是位移，位移是矢量，既有大小又有方向，因此不能说路程就是位移，A错误；B、研究飞船的飞行姿态时，飞船的大小和形状对研究的问题来说，不可忽略，因此不可以将飞船看成质点，B错误；C、经过某一位置或某一时刻对应的速度是瞬时速度，因此雨点以5m/s的速度落到地面，是对应某一位置，因此这个速度是瞬时速度，C错误；D、当物体做匀减速运动时，速度先减为0，再反向加速，这个过程物体的速度方向发生变化，但加速度的方向和大小都没有变，因此D正确；故选：D．【点评】本题考查路程和位移的区别、质点、瞬时速度与平均速度的区别、速度与加速度的关系，考查的知识点较多，但难度不大，解题关键是平时注意掌握这些基础概念，并能理解其本质的区别．2．用质量为M的吸铁石，将一张质量为m的白纸压在竖直固定的磁性黑板上．某同学沿着黑板面，用水平向右的恒力F轻拉白纸，白纸未移动，则此时黑板对白纸的摩擦力的大小为（）A．F B．mg C．D．【考点】摩擦力的判断与计算．【专题】摩擦力专题．【分析】分析物体受力情况，根据共点力的平衡条件可得出摩擦力的大小．【解答】解：由题意可知，整体受向下的重力、向右的拉力的作用，二力的合力为F合=；由力的平衡条件可知，摩擦力的应与合力大小相等，方向相反；故选：D【点评】本题应首先明确物体受到的摩擦力为静摩擦力；静摩擦力的与其他沿接触面的外力的合力大小相等，方向相反．3．如图所示，a、b两个质量相同的球用线连接，a球用线挂在天花板上，b球放在光滑斜面上，系统保持静止，以下图示哪个是正确的（）A．B．C．D．【考点】共点力平衡的条件及其应用；力的合成与分解的运用．【专题】共点力作用下物体平衡专题．【分析】先对b球受力分析，受重力、支持力和拉力，根据共点力平衡条件先判断下面的细线的方向；再对ab两个球整体受力分析，受重力、支持力和拉力，再次根据共点力平衡条件判断上面的细线的方向．【解答】解：对b球受力分析，受重力、斜面对其垂直向上的支持力和细线的拉力，由于三力平衡时三个力中任意两个力的合力与第三个力等值、反向、共线，故细线拉力向右上方，故A图错误；再对ab两个球整体受力分析，受总重力、斜面垂直向上的支持力和上面细线的拉力，再次根据共点力平衡条件判断上面的细线的拉力方向斜向右上方，故C、D图均错误；故选B．【点评】本题关键是先通过对b球受力分析后判断出下面细线的拉力方向，再对两球整体受力分析，判断上面细线的拉力方向．4．如图所示，在粗糙水平地面上放着一个截面为四分之一圆弧的柱状物体A，A的左端紧靠竖直墙，A与竖直墙之间放一光滑圆球B，整个装置处于静止状态．把A向右移动少许后，它们仍处于静止状态，则（）A．地面对A的摩擦力减小 B．A与B之间的作用力减小C．B对墙的压力增大D．A对地面的压力减小【考点】共点力平衡的条件及其应用；物体的弹性和弹力．【专题】共点力作用下物体平衡专题．【分析】正确的对小球B进行受力分析，根据小球静止即小球处于平衡状态，小球所受合力为0，现将A向右移动少许，改变了A对小球B支持力的方向，再根据平衡判断小球所受各力的大小变化．【解答】解：A、B、C、小球B受重力、A的支持力F1和墙壁的压力F2．如下图所示：将重力G分解为G1和G2，则根据平衡可知，F1=G1=，F2=G2=Gtanθ当A向右移动少许，根据题意可知，A对小球B的作用力F1与竖直方向的夹角θ将减小，根据力图分析可知：θ减小，cosθ增大，tanθ减小即墙壁对小球B的作用力将减小，A对小球B的支持力减小．根据牛顿第三定律可知，球B 对墙壁的压力将减小，球B对A的压力亦减小．再对A进行受力分析知：由于A的平衡，所以A受地面摩擦力f=F B sinθ，根据题意知，B对A的压力F B减小且F B与竖直方向的夹角θ减小，故A所受地面的摩擦力f减小．再根据牛顿第三定律，地面所受A的摩擦力减小．故AB正确，C错误；D、以AB组成的整体为研究的对象，则在竖直方向上整体受到重力与支持力的作用，N=G A+G B，将保持不变，所以A对地面的压力保持不变．故D错误．故选：AB．【点评】正确的对物体进行受力分析，并能根据物体平衡确定各力的大小及大小变化关系，适时根据牛顿第三定律确定各力的变化情况是解决本题的关键．5．如图所示，物体A、B、C质量分别为m、2m、3m，A与天花板间，B与C之间用轻弹簧连接，当系统平衡后，突然将AB间绳烧断，在绳断的瞬间，A、B、C的加速度分别为（以向下的方向为正方向）（）A．g，g，g B．﹣5g，2.5g，0 C．﹣5g，2g，0 D．﹣g，2.5g，3g【考点】牛顿第二定律；力的合成与分解的运用．【专题】牛顿运动定律综合专题．【分析】先根据平衡条件求出AB间绳烧断前两弹簧的拉力大小和AB间绳的拉力大小，AB 间绳烧断瞬间，弹簧的弹力没有变化，根据牛顿第二定律求解瞬间三个物体的加速度大小和方向．【解答】解：AB间绳烧断前，由平衡条件得知，下面弹簧的弹力大小为F1=m C g=3mg，上面弹簧的弹力大小为F2=（m A+m B+m C）g=6mg，AB间绳的拉力大小为T=（m B+m C）g=5mg．AB间绳烧断前，两根弹簧的弹力都没有变化，则对A：此瞬间A所受的合力大小与原来绳子的拉力T大小相等，方向相反，即方向向上，则﹣5mg=ma A，得a A=﹣5g．对B：此瞬间B所受的合力大小与原来绳子的拉力T大小相等，方向相反，即方向向下，则5mg=2ma B，得a B=2.5g．对C：由于弹簧的弹力没有变化，则C的受力情况没有变化，所以a C=0．故选B【点评】本题关键要抓住AB间绳烧断瞬间，弹簧的弹力没有变化，根据平衡条件的推论，得到此瞬间A、B所受的合力与原来的绳子拉力大小相等、方向相反．6．如图，某滑块初速度v0沿表面粗糙且足够长的固定斜面，从顶端下滑，直至速度为零．对于该运动过程若用h、s、v、a分别表示滑块的下降高度、位移、速度和加速度的大小，t 表示时间，则下列图象最能正确描述这一运动规律的是（）A ．B ．C ．D ．【考点】牛顿第二定律；匀变速直线运动的位移与时间的关系．【专题】牛顿运动定律综合专题．【分析】对物体受力分析由牛顿第二定律求出加速度，由运动学公式求出速度位移及下降高度与时间的关系即可求的；【解答】解：D 、在下滑过程中，物体的加速度为mgsin θ﹣μmgcos θ=maa=gsin θ﹣μgcos θ，加速度的大小保持不变．故D 错误；C 、下滑过程中速度大小关系为v=v 0+at=v 0+（gsin θ﹣μgcos θ）t ，速度与时间之间是线性关系，所以速度图线是一条直线．故C 错误；A 、B 、物体向下做匀减速运动，故下滑的位移为s=）t 2，位移﹣时间关系的图象是向右弯曲的线．故B 正确；同理，下降的高度为h=ssin θ，也是向右弯曲的线．故A 错误；故选：B【点评】本题主要考查了运动学公式，关键是把s 、h 、v 与时间的表达式表示出来即可；二、多项选择题（本题共4小题，每小题4分，共计16分．每小题有多个选项符合题意．全部选对得4分，选对不全得2分，错选或不答的得0分）7．利用速度传感器与计算机结合，可以自动作出物体运动的图象，某同学在一次实验中得到的运动小车的v ﹣t 图象如图所示，由此可以知道（ ）A．小车先做加速运动，后做减速运动B．小车运动的最大速度约为0.8m/sC．小车的最大位移是0.8mD．小车做曲线运动【考点】匀变速直线运动的图像．【专题】运动学中的图像专题．【分析】根据速度图象的斜率等于速度分析小车的运动性质．由图直接读出小车速度的最大值．根据速度图线与坐标轴所围“面积”等于位移，估算小车的最大位移．小车做直线运动．【解答】解：A、由图看出，图象的斜率不断变化，小车的加速度不断变化，所以小车先做变加速运动，后做变减速运动．故A正确．B、由图读出，小车运动的最大速度约为0.8m/s．故B正确．C、图中每一小格为“面积”为0.1，面积超过方格一半算一个，不足半格舍去，总共有86格，所以总“面积”为8.6m，小车的最大位移是为8.6m．故C错误．D、小车做的是变速直线运动，不是曲线运动．故D错误．故选：AB【点评】本题根据斜率分析加速度的变化并不难，难点在于对图线“面积”的估算，采用“四舍五入”近似的方法计算．8．如图所示，质量均为M的A、B两滑块放在粗糙水平面上，两轻杆等长，杆与滑块、杆与杆间均用光滑铰链连接，在两杆铰合处悬挂一质量为m的重物C，整个装置处于静止状态，设杆与水平面间的夹角为θ．下列说法正确的是（）A．当m一定时，θ越大，轻杆受力越小B．当m一定时，θ越小，滑块对地面的压力越大C．当θ一定时，M越大，滑块与地面间的摩擦力越大D．当θ一定时，M越小，可悬挂重物C的质量m越大【考点】共点力平衡的条件及其应用；力的合成．【专题】共点力作用下物体平衡专题．【分析】先将C的重力按照作用效果分解，根据平行四边形定则求解轻杆受力；再隔离物体A受力分析，根据平衡条件并结合正交分解法列式求解滑块与地面间的摩擦力和弹力．【解答】解：A、将C的重力按照作用效果分解，如图所示：根据平行四边形定则，有：故m一定时，θ越大，轻杆受力越小，故A正确；B、对ABC整体分析可知，对地压力为：F N=（2M+m）g；与θ无关；故B错误；C、对A分析，受重力、杆的推力、支持力和向右的静摩擦力，根据平衡条件，有：f=F1cosθ=，与M无关，故C错误；D、只要动摩擦因素足够大，即可满足F1cosθ≤μF1sinθ，不管M多大，M都不会滑动；故D错误；故选：A．【点评】本题关键是明确物体的受力情况，然后根据平衡条件列式分析，选项D涉及摩擦自锁现象，不难．9．如图所示，一木块在光滑水平面上受一恒力F作用，前方固定一足够长的弹簧，则当木块接触弹簧后（）A．木块立即做减速运动B．木块在一段时间内速度仍可增大C．当F等于弹簧弹力时，木块加速度最大D．弹簧压缩量最大时，木块加速度为零【考点】牛顿第二定律；胡克定律．【专题】牛顿运动定律综合专题．【分析】根据木块所受的合力判断加速度的变化，结合加速度方向与速度方向的关系判断速度的变化．【解答】解：木块与弹簧接触后，开始推力F大于弹簧的弹力，加速度方向向右，木块做加速运动，弹力增大，加速度减小，当F等于弹力时，加速度为零，速度最大，然后弹力大于F，加速度方向向左，木块做减速运动，弹簧压缩最大时，速度为零．故B正确，A、C、D 错误．故选：B．【点评】解决本题的关键知道加速度方向与合力的方向相同，当加速度方向与速度方向相同，木块做加速运动，当加速度方向与速度方向相反，木块做减速运动．10．如图所示，在光滑水平面上放着两块长度相同，质量分别为M1和M2的木板，在两木板的左端各放一个大小、形状、质量完全相同的物块m，开始时，各物块均静止，今在两物块上各作用一水平恒力F1、F2，当物块和木板分离时，两木板的速度分别为v1和v2．物块和木板间的动摩擦因数相同．下列说法正确的是（）A．若F1=F2，M1＞M2，则v1＞v2B．若F1=F2，M1＜M2，则v1＜v2C．若 F1＞F2，M1=M2，则v1＞v2D．若F1＜F2，M1=M2，则v1＞v2【考点】牛顿第二定律．【专题】牛顿运动定律综合专题．【分析】本题中涉及到两个物体，所以就要考虑用整体法还是隔离法，但题中研究的是两物体的相对滑动，所以应该用隔离法．板和物体都做匀变速运动，牛顿定律加运动学公式和动能定理都能用，但题中“当物体与板分离时”隐含着在相等时间内物体的位移比板的位移多一个板长，也就是隐含着时间因素，所以不方便用动能定理解了，就要用牛顿定律加运动公式解．【解答】解：A、B、首先看F1=F2时情况：由题很容易得到两物块所受的摩擦力大小是相等的，因此两物块的加速度相同，我们设两物块的加速度大小为a，对于M1、M2，滑动摩擦力即为它们的合力，设M1的加速度大小为a1，M2的加速度大小为a2，根据牛顿第二定律得：a1=，，其中m为物块的质量．设板的长度为L，它们向右都做匀加速直线运动，当物块与木板分离时：物块与M1的相对位移：物块与M2的相对位移：若M1＞M2，a1＜a2，所以得：t1＜t2，M1的速度为v1=a1t1，M2的速度为v2=a2t2则v1＜v2，故A 错误；若M1＜M2，a1＞a2，所以得：t1＞t2，M1的速度为v1=a1t1，M2的速度为v2=a2t2，则v1＞v2，故B错误；C、D、若F1＞F2、M1=M2，根据受力分析和牛顿第二定律的：则M1上的物块的加速度大于M2上的物块的加速度，即a a＞a b，由于M1=M2，所以M1、M2加速度相同，设M1、M2加速度为a．它们向右都做匀加速直线运动，当物块与木板分离时：物块与M1的相对位移：物块与M2的相对位移：L=由于a a＞a b，所以得：t1＜t2，则v1＜v2，故C错误；若F1＜F2、M1=M2，a a＜a b，则v1＞v2，故D正确；故选：D．【点评】要去比较一个物理量两种情况下的大小关系，我们应该通过物理规律先把这个物理量表示出来．同时要把受力分析和牛顿第二定律结合应用．三、简答题（本大题共两小题，每空2分，计16分，请将解答填写在答题卡相应的位置）11．（1）在“研究共点力的合成”实验中，如图1需要将橡皮筋的一端固定在A点，用两个弹簧秤（量程均为5N）通过细绳互成角度地拉橡皮筋，使橡皮筋的另一端伸长到O点．关于这一实验过程，下列操作正确的是BC ．A．实验时，两细绳方向必须垂直B．将结点拉到位置O时，拉力F1、F2要适当大些C．拉橡皮筋时，橡皮筋、细绳和弹簧秤应平行于木板D．可以通过操作使两个弹簧秤的读数均为4N，且两弹簧秤拉力的方向相互垂直，然后再用其中一个弹簧秤来测量出它们的合力，与用图示法求出的合力进行比较（2）将橡皮筋的一端固定在A点，另一端拴上两根细绳，每根细绳分别连着一个量程为5N、最小刻度为0.1N的弹簧测力计，沿着两个不同的方向拉弹簧测力计，当橡皮筋的活动端拉到O点时，两根细绳相互垂直，如图2所示．这时弹簧测力计的读数可从图中读出．①由图可读得两个相互垂直的拉力的大小分别为 2.50 N和 4.00 N．②在如图3所示的方格纸上按图示法的要求画出这两个力及它们的合力．【考点】验证力的平行四边形定则．【专题】实验题；定性思想；推理法；平行四边形法则图解法专题．【分析】（1）在实验中使用一根弹簧秤拉细线与两根弹簧秤拉细线的作用效果要相同（即橡皮条拉到同一位置），而细线的作用是画出力的方向，弹簧秤能测出力的大小．因此细线的长度没有限制，弹簧秤的示数也没有要求，两细线的夹角不要太小也不要太大，但拉弹簧秤时必须保证与木板平面平行，在确定力的方向时，应该使描绘的点之间的距离稍微大些这样可以减小误差；（2）①先得出弹簧秤的最小分度，再由指针的位置读出拉力的示数；②画力的图示应注意先选择合适的标度，再由标度表示出力的大小，由细线的方向得出力的方向；根据作图的方法作图即可．【解答】解：A、实验时，两细绳方向不需要垂直，故A错误；B、为了减小测量的误差，拉力F1、F2要适当大些．故B正确．C、拉橡皮筋时，橡皮筋、细绳和弹簧秤应贴近且平行于木板．故C正确．。

2016年江苏省苏锡常镇四市联考高考物理模拟试卷（一）一、单项选择题1．体操是力与美的运动，吊环比赛中运动员的两臂从竖直位置开始缓慢展开到接近水平，形成如图所示“十字支撑"这一有没造型，开始时吊绳竖直，这一过程下列说法正确的是（）A．吊绳的拉力逐渐减小B．吊绳的拉力逐渐增大C．两绳的合力逐渐增大D．两绳的合力逐渐减小2．如图所示,一个闭合三角形导线框位于竖直平面内,其下方固定一根与线框所在的竖直平面平行且很靠近(但不重叠）的水平直导线，导线中通过图示方向的恒定电流，线框从实线位置由静止释放，在线框的运动过程中( ）A．线框中的磁通量为零时其感应电流也为零B．线框中感应电流方向为先顺时针后逆时针C．线框受到安培力的合力方向竖直向上D．线框减少的重力势能全部转化为电能3．如图为两个不等量异种电荷电场的电场线，O点为两点电荷连线的中点，P点为连线中垂线上的一点,下列判断正确的是（)A．P点场强大于O点场强B．P点电势高于O点电势C．从负电荷向右到无限远电势逐渐升高D．从P到O移动一正试探电荷其电势能增加4．一架飞机在高空中沿水平方向做匀加速直线飞行，每隔相同时间空投一个物体，不计空气阻力,地面观察者画出了某时刻空投物体的4幅情境图,其中可能正确的是（）A． B．C．D．5．一辆汽车从静止开始先匀加速启动，达到某一速度后以恒定功率运动,最后做匀速运动，下列汽车运动的动能E K、牵引力对汽车做的功W随运动时间t、运动位移x的变化图象正确的是( ）A．B．C．D．二、多项选择题6．如图甲为风力发电的简易模型，在风力的作用下，风叶带动与其固定在一起的永磁体转动，转速与风速成正比，某一风速时,线圈中产生的正弦式电流如图乙所示，则( )A．电流的表达式为i=0。

6sin10πt（A)B．磁体的转速为10r/sC．风速加倍时电流的表达式为i=1.2sin10πt（A）D．风速加倍时线圈中电流的有效值为0.6A7．暗物质是二十一世纪物理学之谜，对该问题的研究可能带来一场物理学的革命，为了探测暗物质，我国在2015年12月17日成功发射了一颗被命名为“悟空”的暗物质探测卫星．已知“悟空”在低于同步卫星的轨道上绕地球做匀速圆周运动，经过时间t（t小于其运动周期），运动的弧长为s，与地球中心连线扫过的角度为β(弧度），引力常量为G,则下列说法中正确的是( ）A．“悟空”的线速度大于第一宇宙速度B．“悟空"的向心加速度大于地球同步卫星的向心加速度C．“悟空”的环绕周期为D．“悟空”的质量为8．如图所示，两个相同灯泡L1、L2，分别与电阻R和自感线圈L 串联,接到内阻不可忽略的电源的两端，当闭合电键S到电路稳定后，两灯泡均正常发光，已知自感线圈的自感系数很大，则下列说法正确的是（）。

2016年全国高考物理全真一模试卷一、选择题（本题共8小题，每小题6分，共48分，1～5题每题只有一个正确答案，6～8题有多个选项正确，全部选对得6分，选对但不全的得3分，有选错的得0分．）1．（6分）2014年，我国在实验中发现量子反常霍尔效应，取得世界级成果．实验在物理学的研究中有着非常重要的作用，下列关于实验的说法中正确的是（）A．在探究求合力的方法的实验中运用了控制变量法B．密立根利用油滴实验发现电荷量都是某个最小值的整数倍C．牛顿运用理想斜面实验归纳得出了牛顿第一定律D．库仑做库仑扭秤实验时采用了归纳的方法2．（6分）如图所示为①、②两物体的速度随时间变化的图线，已知两物体以相同的初速度从同一地点开始运动，②比①晚出发2s．则下列结论正确的是（）A．第4s末两物体具有相同的速度B．第4s末两物体又处在同一地点C．第3s后两物体的加速度方向相反D．第5s末两物体又处在同一地点3．（6分）如图所示，穿在一根光滑的固定杆上的个小球A、B连接在一条跨过定滑轮的细绳两端，杆与水平面成θ角，不计所有摩擦，当两球静止时，OA绳与杆的夹角为θ，OB绳沿竖直方向，则正确的说法是（）A．A可能受到2个力的作用B．B可能受到3个力的作用C．绳子对A的拉力大于对B的拉力D．A、B的质量之比为1：tanθ4．（6分）如图所示，空间有一正三棱锥OABC，点A′、B′、C′分别是三条棱的中点．现在顶点O处固定一正的点电荷，则下列说法中正确的是（）A．A′、B′、C′三点的电场强度相同B．△ABC所在平面为等势面C．将一正的试探电荷从A′点沿直线A′B′移到B′点，静电力对该试探电荷先做正功后做负功D．若A′点的电势为φA′，A点的电势为φA，则A′A连线中点D处的电势φD一定小于5．（6分）某同学模拟“远距离输电”，将实验室提供的器材连接成如图所示电路，A、B为理想变压器，灯L1、L2相同且阻值不变．保持A的输入电压不变，开关S断开时，灯L1正常发光．则（）A．紧闭合S，L1变亮B．紧闭合S，A的输入功率变小C．仅将滑片P上移，L1变亮D．仅将滑片P上移，A的输入功率变小6．（6分）我国志愿者王跃曾与俄罗斯志愿者一起进行“火星﹣500”的模拟实验活动．假设王跃登陆火星后，测得火星的半径是地球半径的，质量是地球质量的．已知地球表面的重力加速度是g，地球的半径为R，王跃在地球表面能竖直向上跳起的最大高度为h，忽略自转的影响．下列说法正确的是（）A．火星的密度为B．火星表面的重力加速度为C．火星的第一宇宙速度与地球的第一宇宙速度相等D．王跃在火星表面能竖直向上跳起的最大高度为7．（6分）如图所示，内壁光滑半径大小为R的圆轨道竖直固定在桌面上，一个质量为m的小球静止在轨道底部A点．现用小锤沿水平方向快速击打小球，击打后迅速移开，使小球沿轨道在竖直面内运动．当小球回到A点时，再次用小锤沿运动方向击打小球，通过两次击打，小球才能运动到圆轨道的最高点．已知小球在运动过程中始终未脱离轨道，在第一次击打过程中小锤对小球做功W1，第二次击打过程中小锤对小球做功W2．设先后两次击打过程中小锤对小球做功全部用来增加小球的动能，则的值可能是（）A．B．C．D．18．（6分）如图，一粒子发射源P位于足够大绝缘板AB的上方d处，能够在纸面内向各个方向发射速率为v、电荷量为q质量为m的带正电的粒子，空间存在垂直纸面的匀强磁场，不考虑粒子间的相互作用和粒子重力．已知粒子做圆周运动的半径大小恰好为d，则（）A．能打在板上的区域长度是2dB．能打在板上的区域长度是（+1）dC．同一时刻发射出的带电粒子达到板上的最大时间差为D．同一时刻发射出的带电粒子达到板上的最大时间差为二、非选择题（包括必考题和选考题两部分．第9题～第12题为必考题，每个试题考生都必须作答．第13题～第18题为选考题，考生根据要求作答．）（一）必考题9．（6分）某同学设计了如图甲所示的装置来探究小车的加速度与所受合力的关系．将装有力传感器的小车放置于水平长木板上，缓慢向小桶中加入细砂，直到小车刚好运动为止，记下传感器的最大示数F0，以此表示小车所受摩擦力的大小．再将小车放回原处并按住，继续向小桶中加入细砂，记下传感器的示数F1．（1）接通频率为50Hz的交流电源，释放小车，打出如图乙所示的纸带．从比较清晰的点起，每5个点取一个计数点，量出相邻计数点之间的距离，则小车的加速度a=m/s2．（2）改变小桶中砂的重力，多次重复实验，获得多组数据，描绘小车加速度a 与合力F（F=F1﹣F0）的关系图象．不计纸带与打点计时器间的摩擦．下列图象中正确的是．（3）同一次实验中，释放小车前力传感器示数F1与小车加速运动时力传感器示数F2的关系是F1F2（选填“＜”或“=”或“＞”）．（4）关于该实验，下列说法中正确的是．A．小车和力传感器的总质量应远大于小桶和砂的总质量B．实验中需要将长木板右端垫高C．实验中需要测出小车和力传感器的总质量D．用加砂的方法改变拉力的大小与挂钩码的方法相比，可更方便地获取多组实验数据．10．（9分）小王和小李两同学分别用电阻箱、电压表测量不同电源的电动势和内阻．（1）小王所测电源的内电阻r1较小，因此他在电路中接入了一个阻值为2.0Ω的定值电阻R0，所用电路如图甲所示．①请用笔画线代替导线将图乙所示器材连接成完整的实验电路②闭合开关S，调整电阻箱的阻值R，读出电压表相应的示数U，得到了一组U、R数据．为了比较准确地得出实验结论，小王同学准备用直线图象来处理实验数据，图象的纵坐标表示电压表读数U，则图象的横坐标表示的物理量应该是．（2）小李同学所测电源的电动势E2约为9V，内阻r2为35～55Ω，允许通过的最大电流为50mA．小李同学所用电路如图丙所示，图中电阻箱R的阻值范围为0～9999Ω．①电路中R0为保护电阻．实验室中备有以下几种规格的定值电阻，本实验中应选用．A．20Ω，125mA B．50Ω，20mAC．150Ω，60mA D．1500Ω，5mA②实验中通过调节电阻箱的阻值，记录电阻箱的阻值R及相应的电压表的示数U，根据测得的多组数据，作出﹣图线，图线的纵轴截距为a，图线的斜率为b，则电源的电动势E2=，内阻r2=．11．（14分）如图所示，质量为M=2kg、左端带有挡板的长木板放在水平面上，板上贴近挡板处放有一质量为m=1kg的物块，现用一水平向右大小为9N的拉力F拉长木板，使物块和长木板一起做匀加速运动，物块与长木板间的动摩擦因数为μ1=0.1，长木板与水平面间的动摩擦因数为μ2=0.2，运动一段时间后撤去F，最后物块恰好能运动到长木板的右端，木板长L=4.8m，物块可看成质点，不计挡板的厚度，设最大静摩擦力等于滑动摩擦力，g=10m/s2，求：（1）小物块开始运动时的加速度；（2）拉力F作用的时间；（3）整个过程因摩擦产生的热量．12．（18分）用密度为d、电阻率为P粗细均匀的金属导线制成两个闭合正方形线框M和N．边长均为L．线框M，N的导线横截面积分别为S1，S2，S1＞S2，如图所示．匀强磁场仅存在于相对磁极之间，磁感应强度大小为B，其他地方的磁场忽略不计．金属线框M水平放在磁场上边界的狭缝间，线框平面与磁场方向平行，开始运动时可认为M的aa′边和bb′位都处在磁场中．线框N在线框M 的正上方，与线框M相距为h，两线框均从静止开始同时释放，其平面在下落过程中保持水平，设磁场区域在竖直方向足够长，不计空气阻力及两线框间的相互作用．（1）求线框N刚进入磁场时产生的感应电流；（2）在下落过程中，若线框N恰能追上线框M．追上时线框M下落高度为H，追上线框M之前线框N一直做减速运动，求该过程中线框产生的焦耳热：（3）若将线框M，N均由磁场上边界处先后释放，释放的时间间隔为t，计算两线框在运动过程中的最大距离．(二）选考题，请考生任选一模块作答[物理--选修3-3]（15分）13．（6分）下列说法正确的是（）A．两个分子之间的作用力会随着距离的增大而减小B．物体的内能在宏观上只与其温度和体积有关C．﹣定质量的气体经历等容过程，如果吸热则其内能一定增加D．分子a从远处趋近固定不动的分子b，当a到达受b的作用力为零处时，a 的动能一定最大E．物质的状态在一定的条件下可以相互转变，在转变过程中会发生能量交换14．（9分）气缸长为L=1m（气缸厚度可忽略不计），固定在水平面上，气缸中有横截面积为S=100cm2的光滑活塞封闭了一定质量的理想气体，已知当温度为t=27℃、大气压强为p0=1×105Pa时，气柱长为L0=0.4m．现用水平拉力向右缓慢拉动活塞，求：①若拉动活塞过程中温度保持为27℃，活塞到达缸口时缸内气体压强；②若活塞到达缸口时拉力大小为500N，求此时缸内气体温度为多少摄氏度．[物理--选修3-4]（15分）15．一列简谐横波在t=0.2s时的波形图如图甲所示，P为x=1m处的质点，Q为x=4m处的质点，图乙所示为质点Q的振动图象．则下列关于该波的说法中正确的是（）A．该波的周期是0.4sB．该波的传播速度大小为40m/sC．该波一定沿x轴的负方向传播D．t=0.1s时刻，质点Q的加速度大小为零E．从t=0.2s到t=0.4s，质点P通过的路程为20cm16．如图所示，一直角三棱镜放置在真空中，其截面三角形的斜边BC的长度为d，一束单色光从AB侧面的中点垂直AB入射．若三棱镜的折射率为，∠C=30°，单色光在真空中的传播速度为c，求：①该单色光第一次从棱镜射入真空时的折射角；②该单色光从进入棱镜到第一次从棱镜射出所经历的时间．[物理--选修3-5]（15分）17．下列说法正确的是（）A．卢瑟福通过α粒子散射实验提出了原子的核式结构模型B．结合能越大，原子核结构一定越稳定C．如果使用某种频率的光不能使某金属发生光电效应，则需增大入射光的光照强度才行D．发生β衰变时，元素原子核的质量数不变，电荷数增加1E．在相同速率情况下，利用质子流比利用电子流制造的显微镜将有更高的分辨率18．如图所示，轻弹簧的两端与质量均为2m的B、C两物块固定连接，静止在光滑水平面上，物块C紧靠挡板但不粘连．另一质量为m的小物块A以速度v o 从右向左与B发生弹性正碰，碰撞时间极短可忽略不计．（所有过程都在弹簧弹性限度范围内）求：（1）A、B碰后瞬间各自的速度；（2）弹簧第一次压缩最短与第一次伸长最长时弹性势能之比．2016年全国高考物理全真一模试卷参考答案与试题解析一、选择题（本题共8小题，每小题6分，共48分，1～5题每题只有一个正确答案，6～8题有多个选项正确，全部选对得6分，选对但不全的得3分，有选错的得0分．）1．（6分）2014年，我国在实验中发现量子反常霍尔效应，取得世界级成果．实验在物理学的研究中有着非常重要的作用，下列关于实验的说法中正确的是（）A．在探究求合力的方法的实验中运用了控制变量法B．密立根利用油滴实验发现电荷量都是某个最小值的整数倍C．牛顿运用理想斜面实验归纳得出了牛顿第一定律D．库仑做库仑扭秤实验时采用了归纳的方法【解答】解：A、在探究求合力的方法的实验中运用了等效法，故A错误；B、密立根利用油滴实验发现电荷量都是某个最小值的整数倍，故B正确；C、理想斜面实验是伽利略在研究自由落体运动时提出的，故C错误；D、库仑做库仑扭秤实验时采用了微量放大的方法，故D错误．故选：B2．（6分）如图所示为①、②两物体的速度随时间变化的图线，已知两物体以相同的初速度从同一地点开始运动，②比①晚出发2s．则下列结论正确的是（）A．第4s末两物体具有相同的速度B．第4s末两物体又处在同一地点C．第3s后两物体的加速度方向相反D．第5s末两物体又处在同一地点【解答】解：A、由图象可知：4 s末两物体速度大小相等、方向相反，所以4 s 末两物体速度不同，故A错误；B、由速度图象与坐标轴围成的面积表示位移可知：0～4 s内两物体的位移相等，则第4s末两物体又处在同一地点，故B正确；C、两物体的加速度为g，方向竖直竖直向下，始终相同，故C错误；D、5s末两者图象与坐标轴围成的面积不等，所以没有到达同一地点，故D错误．故选：B3．（6分）如图所示，穿在一根光滑的固定杆上的个小球A、B连接在一条跨过定滑轮的细绳两端，杆与水平面成θ角，不计所有摩擦，当两球静止时，OA绳与杆的夹角为θ，OB绳沿竖直方向，则正确的说法是（）A．A可能受到2个力的作用B．B可能受到3个力的作用C．绳子对A的拉力大于对B的拉力D．A、B的质量之比为1：tanθ【解答】解：A、对A球受力分析可知，A受到重力，绳子的拉力以及杆对A球的弹力，三个力的合力为零，故A错误；B、对B球受力分析可知，B受到重力，绳子的拉力，两个力合力为零，杆子对B球没有弹力，否则B不能平衡，故B错误；C、定滑轮不改变力的大小，则绳子对A的拉力等于对B的拉力，故C错误；D、分别对AB两球分析，运用合成法，如图：根据共点力平衡条件，得：T=m B g=（根据正弦定理列式）故m A：m B=1：tanθ，故D正确故选：D4．（6分）如图所示，空间有一正三棱锥OABC，点A′、B′、C′分别是三条棱的中点．现在顶点O处固定一正的点电荷，则下列说法中正确的是（）A．A′、B′、C′三点的电场强度相同B．△ABC所在平面为等势面C．将一正的试探电荷从A′点沿直线A′B′移到B′点，静电力对该试探电荷先做正功后做负功D．若A′点的电势为φA′，A点的电势为φA，则A′A连线中点D处的电势φD一定小于【解答】解：A、因为A′、B′、C′三点离顶点O处的正电荷的距离相等，故三点处的场强大小均相等，但其方向不同，故A错误；B、由于△ABC所在平面上各点到O点的距离不一定都相等，由等势面的概念可知，△ABC所在平面不是等势面，故B错误；C、由电势的概念可知，沿直线A′B′的电势变化为先增大后减小，所以当在此直线上从A′到B′移动正电荷时，电场力对该正电荷先做负功后做正功，故C错误；D、因为U A′D=A′D•A′D，U DA=DA•，由点电荷的场强关系可知A′D＞DA，又因为=，所以有U A′D＞U DA，即φA′﹣φD＞φD﹣φA，整理可得：φD＜，故D正确；故选：D．5．（6分）某同学模拟“远距离输电”，将实验室提供的器材连接成如图所示电路，A、B为理想变压器，灯L1、L2相同且阻值不变．保持A的输入电压不变，开关S断开时，灯L1正常发光．则（）A．紧闭合S，L1变亮B．紧闭合S，A的输入功率变小C．仅将滑片P上移，L1变亮D．仅将滑片P上移，A的输入功率变小【解答】解：A、闭合s，则消耗功率增大，B副线圈中电流增大，B原线圈电流也增大，则R上损失的电压和功率增大，则B输入电压U B1=U A2﹣IR，减小，灯泡两端电压U B2减小，故灯泡会变暗，故A错误；B、有上分析知A的输入电流增大，电压不变，根据P=UI知输入功率增大，故B 错误；CD、仅将滑片P上移，A副线圈匝数减小，则输出电压减小，B的输入电压减小，灯泡电压也减小，故L1变暗，消耗功率减小，则A输入功率减小，故C错误，D 正确；故选：D6．（6分）我国志愿者王跃曾与俄罗斯志愿者一起进行“火星﹣500”的模拟实验活动．假设王跃登陆火星后，测得火星的半径是地球半径的，质量是地球质量的．已知地球表面的重力加速度是g，地球的半径为R，王跃在地球表面能竖直向上跳起的最大高度为h，忽略自转的影响．下列说法正确的是（）A．火星的密度为B．火星表面的重力加速度为C．火星的第一宇宙速度与地球的第一宇宙速度相等D．王跃在火星表面能竖直向上跳起的最大高度为【解答】解：A、由，得到：g=，已知火星半径是地球半径的，质量是地球质量的，则火星表面的重力加速度是地球表重力加速度的，即为g′=设火星质量为M′，由万有引力等于中可得：G，解得：M′=，密度为：ρ==．故A正确；B、由A分析知，火星表面的重力加速度g′=，故B确；C、由G，得到v=，火星的第一宇宙速度是地球第一宇宙速度的倍．故C错误；D、王跃以v0在地球起跳时，根据竖直上抛的运动规律得出可跳的最大高度是：h=，由于火星表面的重力加速度是，王跃以相同的初速度在火星上起跳时，可跳的最大高度h′=，D正确．故选：ABD7．（6分）如图所示，内壁光滑半径大小为R的圆轨道竖直固定在桌面上，一个质量为m的小球静止在轨道底部A点．现用小锤沿水平方向快速击打小球，击打后迅速移开，使小球沿轨道在竖直面内运动．当小球回到A点时，再次用小锤沿运动方向击打小球，通过两次击打，小球才能运动到圆轨道的最高点．已知小球在运动过程中始终未脱离轨道，在第一次击打过程中小锤对小球做功W1，第二次击打过程中小锤对小球做功W2．设先后两次击打过程中小锤对小球做功全部用来增加小球的动能，则的值可能是（）A．B．C．D．1【解答】解：第一次击打后球最多到达与球心O等高位置，根据功能关系，有：W1≤mgR…①两次击打后可以到轨道最高点，根据功能关系，有：W1+W2﹣2mgR=…②在最高点，有：mg+N=m≥mg…③联立①②③解得：W1≤mgRW2≤mgR故故AB正确，CD错误；故选：AB．8．（6分）如图，一粒子发射源P位于足够大绝缘板AB的上方d处，能够在纸面内向各个方向发射速率为v、电荷量为q质量为m的带正电的粒子，空间存在垂直纸面的匀强磁场，不考虑粒子间的相互作用和粒子重力．已知粒子做圆周运动的半径大小恰好为d，则（）A．能打在板上的区域长度是2dB．能打在板上的区域长度是（+1）dC．同一时刻发射出的带电粒子达到板上的最大时间差为D．同一时刻发射出的带电粒子达到板上的最大时间差为【解答】解：A、B、打在极板上粒子轨迹的临界状态如图所示：根据几何关系知，带电粒子能到达板上的长度l=R+R=（1+）R=（1+）d；故A错误，B正确；C、D、在磁场中运动时间最长和最短粒子运动轨迹示意图如图所示：由几何关系知，最长时间t1=T最短时间t2=T又有粒子在磁场中运动的周期T==；根据题意：t1﹣t2=△t联立解得：△t==；故C正确，D错误；故选：BC．二、非选择题（包括必考题和选考题两部分．第9题～第12题为必考题，每个试题考生都必须作答．第13题～第18题为选考题，考生根据要求作答．）（一）必考题9．（6分）某同学设计了如图甲所示的装置来探究小车的加速度与所受合力的关系．将装有力传感器的小车放置于水平长木板上，缓慢向小桶中加入细砂，直到小车刚好运动为止，记下传感器的最大示数F0，以此表示小车所受摩擦力的大小．再将小车放回原处并按住，继续向小桶中加入细砂，记下传感器的示数F1．（1）接通频率为50Hz的交流电源，释放小车，打出如图乙所示的纸带．从比较清晰的点起，每5个点取一个计数点，量出相邻计数点之间的距离，则小车的加速度a=0.16m/s2．（2）改变小桶中砂的重力，多次重复实验，获得多组数据，描绘小车加速度a 与合力F（F=F1﹣F0）的关系图象．不计纸带与打点计时器间的摩擦．下列图象中正确的是B．（3）同一次实验中，释放小车前力传感器示数F1与小车加速运动时力传感器示数F2的关系是F1＞F2（选填“＜”或“=”或“＞”）．（4）关于该实验，下列说法中正确的是D．A．小车和力传感器的总质量应远大于小桶和砂的总质量B．实验中需要将长木板右端垫高C．实验中需要测出小车和力传感器的总质量D．用加砂的方法改变拉力的大小与挂钩码的方法相比，可更方便地获取多组实验数据．【解答】解：（1）由于每相邻两个计数点间还有4个点，所以相邻的计数点间的时间间隔T=0.1s，根据匀变速直线运动的推论公式△x=aT2可以求出加速度的大小，得：a==0.16 m/s2，（2）改变小桶中砂的重力，多次重复实验，获得多组数据，描绘小车加速度a 与合力F（F=F1﹣F0）的关系图象．由于已经平衡摩擦力，所以图象应该过原点，一条倾斜的直线．故B正确，ACD 错误；故选：B．（3）对小桶受力分析，设小桶重力为mg，木板释放前弹簧秤的示数F1，所以F1=mg，设小车的重力为Mg，小车在加速运动时弹簧秤的示数F2，根据牛顿第二定律得：mg﹣F2=ma所以F1＞F2，（4）A、在该实验中力传感器可以直接得出力的大小，不需要使小车和传感器的总质量应远大于小桶和砂的总质量，故A错误；B、实验中不需要将长木板右端垫高，因为已经测量了小车所受摩擦力的大小，故B错误；C、实验中不需要测出小车和传感器的总质量，只需要保证小车和传感器的总质量不变，故C错误；D、用加砂的方法改变拉力的大小与挂钩码的方法相比，可更方便地获取多组实验数据，故D正确；故选：D．故答案为：（1）0.16；（2）B；（3）＞；（4）D10．（9分）小王和小李两同学分别用电阻箱、电压表测量不同电源的电动势和内阻．（1）小王所测电源的内电阻r1较小，因此他在电路中接入了一个阻值为2.0Ω的定值电阻R0，所用电路如图甲所示．①请用笔画线代替导线将图乙所示器材连接成完整的实验电路②闭合开关S，调整电阻箱的阻值R，读出电压表相应的示数U，得到了一组U、R数据．为了比较准确地得出实验结论，小王同学准备用直线图象来处理实验数据，图象的纵坐标表示电压表读数U，则图象的横坐标表示的物理量应该是．（2）小李同学所测电源的电动势E2约为9V，内阻r2为35～55Ω，允许通过的最大电流为50mA．小李同学所用电路如图丙所示，图中电阻箱R的阻值范围为0～9999Ω．①电路中R0为保护电阻．实验室中备有以下几种规格的定值电阻，本实验中应选用C．A．20Ω，125mA B．50Ω，20mAC．150Ω，60mA D．1500Ω，5mA②实验中通过调节电阻箱的阻值，记录电阻箱的阻值R及相应的电压表的示数U，根据测得的多组数据，作出﹣图线，图线的纵轴截距为a，图线的斜率为b，则电源的电动势E2=，内阻r2=．【解答】解：（1）①根据电路图，实物图连接如图所示：②根据欧姆定律可知：E1=U+（R0+r1），可得U=E1﹣（R0+r1），故横坐标为．（2）①电路最小总电阻约为R min=Ω=180Ω，为保护电路安全，保护电阻应选C；②在闭合电路中，电源电动势为E2=U+Ir2=U+r2，则=•+，则﹣图象是直线，截距a=，得E2=，斜率b=，得r2=．故答案为：（1）①如图所示；②；（2）①C；②；．11．（14分）如图所示，质量为M=2kg、左端带有挡板的长木板放在水平面上，板上贴近挡板处放有一质量为m=1kg的物块，现用一水平向右大小为9N的拉力F拉长木板，使物块和长木板一起做匀加速运动，物块与长木板间的动摩擦因数为μ1=0.1，长木板与水平面间的动摩擦因数为μ2=0.2，运动一段时间后撤去F，最后物块恰好能运动到长木板的右端，木板长L=4.8m，物块可看成质点，不计挡板的厚度，设最大静摩擦力等于滑动摩擦力，g=10m/s2，求：（1）小物块开始运动时的加速度；（2）拉力F作用的时间；（3）整个过程因摩擦产生的热量．【解答】解：（1）开始由于挡板的作用，滑块与木板将一起做匀加速直线运动，水平方向受到拉力与摩擦力的作用，竖直方向受到重力和支持力的作用，以整体为研究的对象，则：竖直方向：N0=Mg+mg=2×10+1×10=30N水平方向：F﹣μ2N0=（M+m）a0代入数据得：（2）撤去拉力后，滑块受到的摩擦力的方向向左，大小为：f1=μ1mg=0.1×1×10=1N选择向右为正方向，加速度：木板受到地面的摩擦力：f2=μ2N0=0.2×30=6N根据牛顿第三定律，滑块受到木板向左的摩擦力，所以木板受到滑块对它的向右的摩擦力，大小也1N，所以木板的加速度：设撤去力F时刻二者的速度为v，则滑块的位移：木板的位移：又：x1﹣x2=L联立方程，代入数据得：v=4m/s设力F作用的时间为t，则：v=a0t所以：t=s（3）在拉力F的作用下木板的位移：m撤去拉力后木板的位移：m根据功能原理，则整个的过程中产生的热量为木板受到的地面的摩擦力与木板位移的乘积加上滑块受到的摩擦力与滑块相对于木板的位移的乘积，即：Q=f2（x2+x3）+f1（x1﹣x2）=6×（3.2+8）+1×4.8=72J答：（1）小物块开始运动时的加速度是1m/s2；（2）拉力F作用的时间是4s；（3）整个过程因摩擦产生的热量是72J．12．（18分）用密度为d、电阻率为P粗细均匀的金属导线制成两个闭合正方形线框M和N．边长均为L．线框M，N的导线横截面积分别为S1，S2，S1＞S2，如图所示．匀强磁场仅存在于相对磁极之间，磁感应强度大小为B，其他地方的。
