定向钻进

定向钻进技术在矿井探放水孔中的运用【摘要】矿井探放水孔是矿井工程中非常重要的一环，而定向钻进技术的应用为矿井探放水孔的开发提供了新的解决方案。

本文首先介绍了矿井探放水孔在矿井工程中的重要性，以及定向钻进技术的基本概念。

接着详细阐述了定向钻进技术在矿井探放水孔中的原理和优势，以及一些具体的应用案例。

随后展望了定向钻进技术在矿井探放水孔领域的发展趋势和未来展望。

最后总结了定向钻进技术对矿井探放水孔的重要意义，并展望了其在未来的应用前景，为矿井探放水孔的发展带来了新机遇。

通过本文的研究，定向钻进技术的应用为矿井工程的发展带来了更多可能性，对于提高矿井工程的效率和安全性具有重要的意义。

【关键词】关键词：定向钻进技术、矿井探放水孔、原理、优势、应用案例、发展趋势、未来展望、意义、应用前景、新机遇1. 引言1.1 矿井探放水孔的重要性矿井探放水孔在矿业生产中扮演着重要的角色，它们不仅可以有效排水矿井中的积水，保证生产的正常进行，还可以降低矿井工作面的地压，提高工作面的安全性。

在煤矿生产中，地下煤层逐渐拱起形成龙背现象，当矿井往前推进时，煤层便会发生拱起，造成地压增大，导致矿井的顶板失稳，甚至发生顶板事故。

而通过定向钻进技术在矿井探放水孔中进行排水，可以有效减轻煤层和顶板的压力，改善矿井的工作环境。

矿井探放水孔还可以用于防治矿井火灾和瓦斯爆炸，在事故发生时，可以迅速排除危险，保障矿工的生命安全。

矿井探放水孔的重要性不言而喻，它们是矿井安全生产的基础设施，对于矿井的生产和安全起着至关重要的作用。

1.2 定向钻进技术的介绍定向钻进技术是一种通过控制钻孔的方向和角度来实现指定目标的钻井技术。

与传统直钻相比，定向钻进技术具有更高的灵活性和精准度，可以更好地满足复杂地质条件下的钻井需求。

定向钻进技术主要包括旋转钻进、偏移钻进和转向钻进等方式，通过运用不同的钻井工具和控制系统来实现不同的钻井效果。

定向钻进技术的核心是定向井眼工具，它可以通过操纵井下电脑系统，实时监控井下情况，并根据需要进行调整，确保钻孔按照设计方向和轨迹前进。

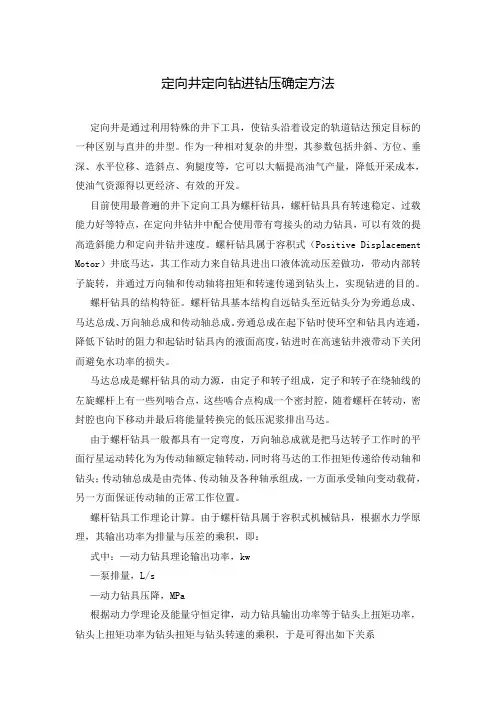

定向井定向钻进钻压确定方法定向井是通过利用特殊的井下工具，使钻头沿着设定的轨道钻达预定目标的一种区别与直井的井型。

作为一种相对复杂的井型，其参数包括井斜、方位、垂深、水平位移、造斜点、狗腿度等，它可以大幅提高油气产量，降低开采成本，使油气资源得以更经济、有效的开发。

目前使用最普遍的井下定向工具为螺杆钻具，螺杆钻具具有转速稳定、过载能力好等特点，在定向井钻井中配合使用带有弯接头的动力钻具，可以有效的提高造斜能力和定向井钻井速度。

螺杆钻具属于容积式（Positive Displacement Motor）井底马达，其工作动力来自钻具进出口液体流动压差做功，带动内部转子旋转，并通过万向轴和传动轴将扭矩和转速传递到钻头上，实现钻进的目的。

螺杆钻具的结构特征。

螺杆钻具基本结构自远钻头至近钻头分为旁通总成、马达总成、万向轴总成和传动轴总成。

旁通总成在起下钻时使环空和钻具内连通，降低下钻时的阻力和起钻时钻具内的液面高度，钻进时在高速钻井液带动下关闭而避免水功率的损失。

马达总成是螺杆钻具的动力源，由定子和转子组成，定子和转子在绕轴线的左旋螺杆上有一些列啮合点，这些啮合点构成一个密封腔，随着螺杆在转动，密封腔也向下移动并最后将能量转换完的低压泥浆排出马达。

由于螺杆钻具一般都具有一定弯度，万向轴总成就是把马达转子工作时的平面行星运动转化为为传动轴额定轴转动，同时将马达的工作扭矩传递给传动轴和钻头；传动轴总成是由壳体、传动轴及各种轴承组成，一方面承受轴向变动载荷，另一方面保证传动轴的正常工作位置。

螺杆钻具工作理论计算。

由于螺杆钻具属于容积式机械钻具，根据水力学原理，其输出功率为排量与压差的乘积，即：式中：—动力钻具理论输出功率，kw—泵排量，L/s—动力钻具压降，MPa根据动力学理论及能量守恒定律，动力钻具输出功率等于钻头上扭矩功率，钻头上扭矩功率为钻头扭矩与钻头转速的乘积，于是可得出如下关系式中：—螺杆钻具理论扭矩N.m—钻头理论角速度Radius/s根据螺杆钻具的容积转换关系，其理论转速与排量关系为式中：—螺杆钻具理论转速R/Sq—螺杆钻具每转排量L/R螺杆钻具转动角速度为通过三式联解：得马达理论扭矩螺杆钻具实际工作分析。

定向钻进技术在矿井探放水孔中的运用随着矿井开采深度的增加和矿井规模的扩大，矿井探放水孔的需求也越来越大。

而钻孔的定向钻进技术的运用，成为了现代矿井探排水技术的一个重要组成部分。

本文将探讨定向钻进技术在矿井探放水孔中的运用及其优势。

定向钻进技术，顾名思义，是指在井下使用特殊的钻探设备，以精确的方向和角度进行钻孔，以便满足特定的探水排水需求。

相较于传统的直钻技术，定向钻进技术有着许多优势，主要体现在以下几个方面：定向钻进技术能够实现高效的排水。

在矿井探放水孔中，一般需要钻设多个水平排水孔，以促进地下水的迅速排放。

传统的直钻技术在钻设多个水平孔时，需要进行多次的调整和转移，工作效率低下。

而定向钻进技术可以通过单次钻进，钻设多个水平孔，从而实现了高效率的排水。

定向钻进技术能够减少矿井开采的影响。

传统的直钻技术在进行探水排水孔的钻设时，容易受到岩层的阻碍和矿层的破坏，从而影响矿井的生产。

而定向钻进技术可以通过调整钻头的方向和角度，避开矿层和岩层，减少了对矿井开采的影响。

定向钻进技术能够提高工作安全性。

矿井的环境复杂，地质情况多变，传统的直钻技术在进行探水排水孔的钻设时，容易受到地质灾害的影响，从而影响工人的安全。

而定向钻进技术通过提前进行地质勘探，选择合适的钻孔位置和方向，降低了地质灾害的发生概率，提高了工作安全性。

定向钻进技术能够提高钻孔的准确度和可控性。

在矿井探放水孔的钻设中，钻孔的深度和角度通常有严格的要求，传统的直钻技术往往难以满足这些要求。

而定向钻进技术通过精确的控制钻头的方向和角度，可以实现对钻孔的准确控制，从而保证了钻孔的准确度和可控性。

在使用定向钻进技术进行矿井探放水孔的钻设时，需要注意以下几点：需要充分了解矿井的地质情况，选择合适的钻孔位置和方向。

矿井地质情况的了解对于钻孔的选址和定向具有重要的影响，必须进行详细的地质勘探和分析，保证钻孔的准确性和安全性。

需要合理选择和配置钻进设备。

定向钻进技术需要使用特殊的钻进设备和工具，需要根据矿井的特点和需求，合理选择和配置钻进设备，保证钻孔的顺利进行。

水平定向钻进施工方案水平定向钻进是一种现代化施工工艺，被广泛应用于城市隧道、地下管线、河底隧道等场所。

它通过钻孔设备将井眼准确地定位到目标地下位置，并实施钻进作业，以达到开挖目标的目的。

本文将针对水平定向钻进的施工方案进行详细介绍。

一、工程准备阶段1.勘察设计：按照设计任务书和施工要求，进行相关勘察设计工作，包括地层勘察、地质灾害评价、安全评估等。

2.设计方案：根据勘察结果，制定水平定向钻进的施工方案，包括孔眼布置、井口设备、钻进技术参数等。

3.整备设备：准备必要的设备和工具，包括钻机、泥浆处理设备、钻头等。

二、施工准备阶段1.现场布置：确定施工区域，并进行现场布置工作，包括搭建井口平台、准备材料等。

2.设备安装：根据设计方案，安装好钻机、泥浆处理设备等。

3.施工人员培训：对施工人员进行必要的培训，包括操作钻机、处理泥浆等。

4.安全措施：制定相应的安全措施，包括设置警示标识、设置安全防护措施等。

三、施工作业阶段1.钻眼准备：根据设计方案，布置好钻孔位置，并进行钻孔定位，确保准确地钻进目标地下位置。

2.钻机操作：操作钻机进行钻进作业，根据设计要求控制钻孔的水平度和方向。

3.泥浆处理：钻进过程中会产生大量泥浆，需要进行合理处理，保持施工现场清洁。

4.钻孔导向：根据设计要求，进行钻孔导向工作，确保钻孔准确无误。

5.钻孔测量：定期进行钻孔测量工作，确保钻孔偏差在合理范围内。

6.孔眼质量控制：定期检查钻孔质量，确保钻孔坚实、光滑。

7.钻进速度控制：根据地层情况和设计要求，控制钻进速度，避免损坏钻头和孔壁。

四、施工完工阶段1.孔眼处理：钻完孔后，对孔眼进行处理，包括清理孔眼、处理孔眼壁等。

2.施工测量：进行施工测量工作，记录钻孔的实际位置和几何参数，与设计方案进行对比。

3.施工报告：根据施工实际情况，编写施工报告，总结施工经验，提出施工建议。

五、安全控制措施1.钻孔过程中，严格遵守相关施工安全规定，严禁使用过期设备和低质量工具。

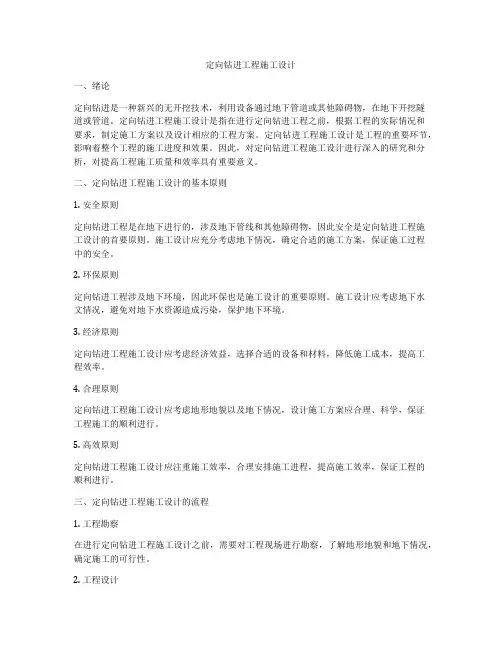

定向钻进工程施工设计一、绪论定向钻进是一种新兴的无开挖技术，利用设备通过地下管道或其他障碍物，在地下开挖隧道或管道。

定向钻进工程施工设计是指在进行定向钻进工程之前，根据工程的实际情况和要求，制定施工方案以及设计相应的工程方案。

定向钻进工程施工设计是工程的重要环节，影响着整个工程的施工进度和效果。

因此，对定向钻进工程施工设计进行深入的研究和分析，对提高工程施工质量和效率具有重要意义。

二、定向钻进工程施工设计的基本原则1. 安全原则定向钻进工程是在地下进行的，涉及地下管线和其他障碍物，因此安全是定向钻进工程施工设计的首要原则。

施工设计应充分考虑地下情况，确定合适的施工方案，保证施工过程中的安全。

2. 环保原则定向钻进工程涉及地下环境，因此环保也是施工设计的重要原则。

施工设计应考虑地下水文情况，避免对地下水资源造成污染，保护地下环境。

3. 经济原则定向钻进工程施工设计应考虑经济效益，选择合适的设备和材料，降低施工成本，提高工程效率。

4. 合理原则定向钻进工程施工设计应考虑地形地貌以及地下情况，设计施工方案应合理、科学，保证工程施工的顺利进行。

5. 高效原则定向钻进工程施工设计应注重施工效率，合理安排施工进程，提高施工效率，保证工程的顺利进行。

三、定向钻进工程施工设计的流程1. 工程勘察在进行定向钻进工程施工设计之前，需要对工程现场进行勘察，了解地形地貌和地下情况，确定施工的可行性。

2. 工程设计根据勘察结果，设计工程方案，确定施工的具体步骤和施工方案，包括设备选择、施工进程等。

3. 施工准备根据设计方案，进行施工准备工作，包括设备搬运、场地布置、材料准备等，为施工做好充分准备。

4. 施工过程根据设计方案，进行定向钻进工程施工，保证施工按照设计方案进行，保证施工过程的安全和顺利进行。

5. 施工验收定向钻进工程完成后，需要进行施工验收，检查施工质量和效果，确保工程达到设计要求。

四、定向钻进工程施工设计的关键技术1. 设备选择定向钻进工程需要选择适合的设备，包括定向钻机、钻头等，根据工程要求选择合适的设备，保证施工的顺利进行。

探讨煤矿井下定向钻进技术在井下地质勘探中的实际应用煤矿井下定向钻进技术是一种通过在井下进行钻进作业的方法，以获得更多有关煤矿地质构造和煤层分布的信息。

它是井下地质勘探中的一种重要技术手段，可广泛应用于煤矿勘探、瓦斯抽放、地质灾害预测等领域。

本文将从技术原理、实际应用和发展趋势三个方面来探讨煤矿井下定向钻进技术的实际应用。

一、技术原理煤矿井下定向钻进技术是将钻杆放入钻井机中，并通过操纵钻杆的转动和推进，将钻头钻进到目标地层。

在钻进过程中，通过转动钻杆和钻头的方式，使钻孔与地面投影线呈现出一定的偏离角度。

这样可以通过在井下的测斜仪检测钻杆的角度，并通过转换器将角度转换为数字信号，从而得到钻孔的倾角和方位角。

利用这些参数，可以进一步确定煤层的分布、煤层倾角和地质构造的情况。

二、实际应用煤矿井下定向钻进技术在煤矿勘探中有着广泛的应用。

首先，它可以提供更精确的煤层分布和倾角信息。

通过钻进的方式，可以在井下获取到更多的煤层样本，并结合倾角测量数据，可以绘制出煤层的地质构造图，为煤矿的开采提供了重要的参考依据。

其次，煤矿井下定向钻进技术还可以用于瓦斯抽放。

在煤层瓦斯抽放过程中，钻进技术可以通过对煤层的倾角和瓦斯含量的测量，确定瓦斯的开采方案和工艺参数，从而提高瓦斯抽放的效率和安全性。

此外，煤矿井下定向钻进技术还可以用于地质灾害的预测和评估。

通过在井下进行钻进，可以获取到更多的地质信息，从而可以提前发现地质隐患，采取相应的措施进行处理，减少地质灾害的发生。

三、发展趋势随着煤矿井下定向钻进技术的不断发展，其在实际应用中面临着一些挑战和机遇。

首先，技术的可靠性和测量精度是目前亟需解决的问题。

在井下环境中进行钻进和测量，受到地质条件和设备限制，对技术要求较高。

因此，需要进一步研发和改进测量设备，提高测量的精度和准确性。

其次，井下定向钻进技术与其他测井技术的配合也是未来发展的重点。

通过将定向钻进技术与其他地质测井技术相结合，可以获取到更多的地质信息，并加强对矿井地质结构和煤层分布的认识。

水平定向钻进和导向钻进施工法水平定向钻进和导向钻进施工法水平定向钻进施工法最初是从事又钻进技术引入的，主要用于穿越河流、湖泊、建筑物等障碍物，铺设大口径、长距离的石油和天然气管道。

定向钻进施工时，按设计的钻孔轨迹，于扩空钻头的代铺设管线，在回拉扩空的同时，将待铺设的管线拉入钻孔，完成铺管作业。

有时根据钻机的能力和待铺设管线的直径大小，可先专门进行一次或多次扩孔后再回拉管线。

在定向钻中，大多数工作是通过回转钻杆柱来完成的，钻机的扭矩与轴向给进力和回拉力同样重要。

水平定向钻进铺管在美国使用最多。

美国按照钻机铺设管线的直径和长度能力，将用于非开挖铺管的定向钻机分为三类，即小型(Mini)、中型(Midi)和大型(Maxi)。

各类设备的能力和应用范围见表4-1。

大致和定向钻进相同，即先钻一个小口径的先导孔，随后边扩孔边回拉铺设地下管线。

由于小型钻机的钻孔轨迹量测、控制技术与大中型钻机的不一样。

因此，国际上通用的分类方法将采用小型定向钻及施工的方法称之为“导向钻进”。

“导向钻进”一般是指用于铺设小治警、长度较短的管线；而将采用大中型定向钻及施工的方法称之为“定向钻进”。

对于大型工程，直径较大（有些直径大于1m）的管线施工则属于“定向钻进”这一范畴，如穿越较大的河流、运河和高速公路施工。

水平定向钻进河导向钻进技术在铺设新管线中所占有的市场比例在不断的增加。

最近几年，设备的能力得到了改进，非开挖铺设新馆显得有点也越来越被广泛地重视。

非开挖施工除了明显的环境上的优点外，导向钻进的相对成本在许多应用场合也讲到开挖施工的成本一下，即是忽略干扰交通等社会成本也是如此。

水平定向钻和导向钻进的优点为：对地表的干扰较小；施工速度快；可控制铺管方向，施工精度高。

定向钻进的不足之处在于对施工场地要求较大，在非粘性土层和砾石层中施工比较困难，一般是用于不含大卵石的各种地层，包括含水地层。

导向钻进不适用于砂层和砾石层，一般适用于软土层；由于受到探测器的探测深度的限制，导向钻进的深度有限。

定向钻进名词解释
定向钻（Directional Drilling）是一种现代化的钻井技术，通过使用各种定向工具，钻机可以在地面上以较小的钻井平台钻出多个钻井孔。

它是将钻井孔钻入地下油气层的一种技术，可以让钻机钻出一系列钻井孔并斜向穿过地层，以达到采集更多油气资源的目的。

定向钻井技术能够准确地控制井眼的轨迹和方向，使其穿过地层的特定区域。

通过使用定向钻井技术，钻机可以在一个区域内钻出多个井眼，以最大化地利用油气田中的资源。

定向钻井技术的优点在于其能够在垂直井眼无法到达的地方进行钻探，从而大大提高了勘探和生产的效率。

此外，它还可以减少对环境的影响，因为只需要较小的钻井平台和更少的钻井孔，从而减少了对地面的破坏。

定向钻井技术已经成为当今油气勘探和生产的重要技术，它可以提高生产率和效率，同时也可以降低钻井成本和环境影响。
