4、配电箱安全检查表
配 检查时间：
序号
配电箱（柜、板）检查内容
检查结果
责任人
检查人
是
否
1
箱（柜、板）符合作业环境要求
2
箱（柜、板）内外整洁、完好、无杂物、无积水，有足够的操作空间，符合安全规程要求
3
箱（柜、板）体PE可靠
4
各种电气元件及线路接触良好，连接可靠，无严重发热烧损现象
5
箱（柜、板）内插座接线正确，并配有漏电保护器
6
保护装置齐全，与负载匹配合理
7
外露带电部分屏护完好
8
编号、识别标记齐全，醒目
检查地点： 检查时间：
序号
配电箱（柜、板）检查内容
检查结果
责任人
检查人
是
否
1
箱（柜、板）符合作业环境要求
2
箱（柜、板）内外整洁、完好、无杂物、无积水，有足够的操作空间，符合安全规程要求
3
箱（柜、板）体PE可靠
4
各种电气元件及线路接触良好，连接可靠，无严重发热烧损现象
5
箱（柜、板）内插座接线正确，并配有漏电保护器
6
保护装置齐全，与负载匹配合理
7
外露带电部分屏护完好
8
编号、识别标记齐全，醒目
序号
配电箱（柜、板）检查内容
检查结果
责任人
检查人
是
否
1
箱（柜、板）符合作业环境要求
2
箱（柜、板）内外整洁、完好、无杂物、无积水，有足够的操作空间，符合安全规程要求
3
箱（柜、板）体PE可靠
4
各种电气元件及线路接触良好，连接可靠，无严重发热烧损现象
5
箱（柜、板）内插座接线正确，并配有漏电保护器
6
保护装置齐全，与负载匹配合理
7
外露带电部分屏护完好
8
编号、识别标记齐全，醒目
检查地点： 检查时间：
序号
配电箱（柜、板）检查内容
检查结果
责任人
检查人
是
否
1
箱（柜、板）符合作业环境要求
2
箱（柜、板）内外整洁、完好、无杂物、无积水，有足够的操作空间，符合安全规程要求
3
箱（柜、板）体PE可靠
4
各种电气元件及线路接触良好，连接可靠，无严重发热烧损现象
5
箱（柜、板）内插座接线正确，并配有漏电保护器
6
保护装置齐全，与负载匹配合理
7
外露带电部分屏护完好
8
编号、识别标记齐全，醒目
配电箱检查表格模板--看板
安全隔离、防火措施
电源电缆线
外观检查、绝缘测试记录、敷设方式
三相五线配置
固定措施，绝缘防护,是否受力、
接线（端子）、裸漏
电器配置/设备接线
总箱：电压表、电流表、电度表
开关、隔离电器型式、合格证
漏电保护器型式、合格证、容量负荷
漏电保护器漏电电流，动作时间参数
一机一闸一保护
插头、插座型式，容量负荷、牢固性
配电箱检查表格模板--看板(总4页)
配电箱检查项目
检查项目
是否符合要求
整改意见备注
是（）
否（）
标签/标示
合格标签
准入标签
警示标志
停/送电标示
系统接线图
分路标示
电工巡检表
巡检要点
电工姓名、电话
检查时间、签字
结构/外观
安装位置、环境、操作空间、牢固程度
防雨、防尘措施
箱体材料、距地面距离、进出线口
箱门、锁
总配电箱：布置在用电负荷中心的落地式配电装置，其进线端与配电室出线端相连，出线端与分配箱或大功率用电设备相连接。
分配箱：分布在个施工点，使用电设备就近获得电源的配装置，其进线端与总配电箱相连，出线端与用电设备或者开关箱相连。
开关箱：末级配电装置，进线端与分配电箱相连接，出线端与用电设备相连接。
元器件完好、功能正常
电器安装位置、开关防护罩、
N线、PE线端子接线板
配线：铜芯、线色、列整齐、绝缘
箱体、金属底座、箱门、PE线连接
箱内整洁、是否有杂物
PE线/重复接地
PE线/接地线：材质、线型、线径、连接（串联、缠绕、钩挂、一端子多接、）
接地极：材质、尺寸、
接地电阻值测试记录
注：电箱标准设置可参见下图。
电源电缆线
外观检查、绝缘测试记录、敷设方式
三相五线配置
固定措施，绝缘防护,是否受力、
接线（端子）、裸漏
电器配置/设备接线
总箱：电压表、电流表、电度表
开关、隔离电器型式、合格证
漏电保护器型式、合格证、容量负荷
漏电保护器漏电电流，动作时间参数
一机一闸一保护
插头、插座型式，容量负荷、牢固性
配电箱检查表格模板--看板(总4页)
配电箱检查项目
检查项目
是否符合要求
整改意见备注
是（）
否（）
标签/标示
合格标签
准入标签
警示标志
停/送电标示
系统接线图
分路标示
电工巡检表
巡检要点
电工姓名、电话
检查时间、签字
结构/外观
安装位置、环境、操作空间、牢固程度
防雨、防尘措施
箱体材料、距地面距离、进出线口
箱门、锁
总配电箱：布置在用电负荷中心的落地式配电装置，其进线端与配电室出线端相连，出线端与分配箱或大功率用电设备相连接。
分配箱：分布在个施工点，使用电设备就近获得电源的配装置，其进线端与总配电箱相连，出线端与用电设备或者开关箱相连。
开关箱：末级配电装置，进线端与分配电箱相连接，出线端与用电设备相连接。
元器件完好、功能正常
电器安装位置、开关防护罩、
N线、PE线端子接线板
配线：铜芯、线色、列整齐、绝缘
箱体、金属底座、箱门、PE线连接
箱内整洁、是否有杂物
PE线/重复接地
PE线/接地线：材质、线型、线径、连接（串联、缠绕、钩挂、一端子多接、）
接地极：材质、尺寸、
接地电阻值测试记录
注：电箱标准设置可参见下图。
配电箱日常用电巡视检查表
备注：根据每天现场检查配电箱内用电情况在相应的空格内画
√
或
×
施工现场临时配电箱用电日常巡视检查表
序号 1 2 3 4 5 6 7 配电箱外壳是否可靠接地 配电箱内漏电保护器是否灵活 配电箱是否存在一闸多用 多路配电有无标记 配电箱有无防雨防尘措施 配电箱进线是否采用五芯线 工作零线与地线是否存在混接
二零
年
月份
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31
备注：根据每天现场检查配电箱内用电情况在相应的空格内画
√
或
×
施工现场临时配电箱用电日常巡视检查表
序号 1 2 3 4 5 6 7 配电箱外壳是否可靠接地 配电箱内漏电保护器是否灵活 配电箱是否存在一闸多用 多路配电有无标记 配电箱有无防雨防尘措施 配电箱进线是否采用五芯线 工作零线与地线是否存在混接
二零
年Leabharlann 月份1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31
配电箱安全检查表
配电箱安全检查表
序号检查内容
1 是否采用标准盘、箱
2 盘、箱安装是否牢固
3 盘、箱能否防雨，并且不是木质的
4 箱体和门是否完好，无变形现象
5 盘、箱附近是否没有易燃、易爆物
6 盘、箱前后通道是否畅通
7 是否设用电安全警告标志
8 盘、箱是否作重复接地
9 盘、箱内是否有专用的保护接零和重复接地的端子排
10 接地线是否是压接牢固,并统一明显
11 引出线的接零线是在接零和重复接地的端子排上，并压接牢固
12 进出线是否从箱的下面或侧面
13 接线端子是否有完好
14 盘、箱内安装的电气设备接触是否完好、可靠
15 端子和开关桩头是否烧蚀现象
16 盘、箱面上是否有裸露的带电部分
17 开关、插座是否完整，无缺件现象
18 闸刀开关熔丝是否相配,并符合规定
19 开关是否张贴用电负荷标签
20 接线是否规范，线头是否有过长现象
21 分路是否做到一机一闸
22 引出线是否是软橡胶线
23 流动配电箱与电源的距离是否不大于40米
24 流动配电箱与用电设备是否不大于5米
说明：1。
配电箱检查时用此表检查的内容逐项进行。
2.检查中发现的问题和处理情况填写在用电设施检查记录表。
施工现场临时用电检查表
6许可的成套技术设备，且安装位置应符合要求；金属箱体和机具等可带电的金属体必须作保护接零；配电箱的电气安装板上必须分设N线端子板和PE线端子板。N线端子板必须与金属电气安装绝缘;PE线端子板必须与金属电器安装板做电器连接。进出线中的N线必须通过N线端子板连接;PE线必须通过PE线端子板连接。
4
三级
配电
配电室的设置应符合要求；现场实行三级配电，一级总配电箱应装设电压表、总电流表、总电度表及其他仪表；总配电箱应装设总开关、总漏电保护器和分路开关，开关均采用自动空气开关。二级分配电箱应设总开关和分开关，总开关应采用透明塑料外壳的自动空气开关，分开关可采用漏电开关或刀闸开关并配备熔断器。末级开关箱内安装透明塑料外壳的自动空气开关或刀闸开关（3kw以下）并配备熔断器、漏电保护器。
检查结论：
对查出的上述隐患，限在 月 日前整改结束后再组织复查。
参加检查人员签字：
年 月 日
整改督查负责人签字： 整改责任人签字：
施工现场临时用电检查表
工程名称
施工单位
序
号
检查
项目
检查内容
检查
结果
2
外电
防护
小于安全距离时应有安全防护措施；防护措施应符合要求。
3
接地与
接零保
护系统
应采用TN-S 系统供电；重复接地符合要求，其电阻值应不大于10 欧；各种电气设备和施工机械的金属外壳、金属支架和底座必须按规定采取可靠的保护接零（PE线）。
7
配电
线路
电缆架设或埋设符合规定要求；电缆必须使用带保护零线（黄绿双色线）的五芯线，且电缆完好，无老化、破皮现象。
8
其他
照明灯具金属外壳须作保护接零，使用行灯和低压照明灯具，其电源电压不应超过36 伏；行灯和低压灯的变压器应装设在电箱内，符合户外电气安装要求；交流电焊机须装设专用防触电保护装置、电焊把线应双线到位、电缆线应绝缘无破损。
4
三级
配电
配电室的设置应符合要求；现场实行三级配电，一级总配电箱应装设电压表、总电流表、总电度表及其他仪表；总配电箱应装设总开关、总漏电保护器和分路开关，开关均采用自动空气开关。二级分配电箱应设总开关和分开关，总开关应采用透明塑料外壳的自动空气开关，分开关可采用漏电开关或刀闸开关并配备熔断器。末级开关箱内安装透明塑料外壳的自动空气开关或刀闸开关（3kw以下）并配备熔断器、漏电保护器。
检查结论：
对查出的上述隐患，限在 月 日前整改结束后再组织复查。
参加检查人员签字：
年 月 日
整改督查负责人签字： 整改责任人签字：
施工现场临时用电检查表
工程名称
施工单位
序
号
检查
项目
检查内容
检查
结果
2
外电
防护
小于安全距离时应有安全防护措施；防护措施应符合要求。
3
接地与
接零保
护系统
应采用TN-S 系统供电；重复接地符合要求，其电阻值应不大于10 欧；各种电气设备和施工机械的金属外壳、金属支架和底座必须按规定采取可靠的保护接零（PE线）。
7
配电
线路
电缆架设或埋设符合规定要求；电缆必须使用带保护零线（黄绿双色线）的五芯线，且电缆完好，无老化、破皮现象。
8
其他
照明灯具金属外壳须作保护接零，使用行灯和低压照明灯具，其电源电压不应超过36 伏；行灯和低压灯的变压器应装设在电箱内，符合户外电气安装要求；交流电焊机须装设专用防触电保护装置、电焊把线应双线到位、电缆线应绝缘无破损。
施工现场临时用电安全检查表(专项)
2、电缆穿越车辆、行人通行处、钢筋棚、木工加工棚地面应采取防护措施（穿管）
3、用电严禁私拉乱接
3
配电箱
1、必须装设隔离开关、断路器、漏电保护器
2、动力和照明线路应分路设置
3、配电箱、开关箱应统一编号，喷上危险标志和施工单位名称。配电箱的门锁、责任人和配电箱标识是否完整。
4、每台用电设备应有各自专用的开关箱，必须实行“一机、一闸、一漏”制（含插座）。
4、一、二、三级配电箱电器的选择须符合JGJ 46-2005中8.2规定。
5、一级配电箱和三级配电箱须安装漏电保护装置。一级配电箱漏电保护器的选择须符合JGJ 46-2005中8.2.11规定。三级配电箱漏电保护器的选择须符合JGJ 46-2005中8.2.10规定。
2
电缆
线路
1、临时用电必须使用耐压等级不低于500V的绝缘电缆，且绝缘良好无损
施工现场临时用电安全检查表（专项）
受检单位：
序号
检查
项目
检查内容
检查
结果
1
配电
系统
1、采用TN-S接零保护系统，PE线严禁装设开关或熔断器。
2、采用总配电箱（一级）—分配电箱（二级）—开关箱（三级）配电；一级配电箱和三级配电箱两级漏电保护。
3、一、二、三级配电箱处须做重复接地，PE线截面须符合JGJ 46-2005表5.1.8规定。保护线PE必须采用绿/黄双色线。严格与相线、工作零线相区别，严禁混用。
5、二、三级配电箱外壳接地须采用编织软铜线。
6、配电箱、开关箱周围应有足够2人同时工作的空间和通道，不得堆放任何妨碍操作、维修的物品。
7、室外的临时用电配电（盘）箱及开关、插座等应有防水措施，固定式配电箱的下底与地面的垂直距离应大于1.3m，小于1.5m；移动式分配电箱的下底与地面的垂直距离应大于0.6m，小于1.5m.
3、用电严禁私拉乱接
3
配电箱
1、必须装设隔离开关、断路器、漏电保护器
2、动力和照明线路应分路设置
3、配电箱、开关箱应统一编号，喷上危险标志和施工单位名称。配电箱的门锁、责任人和配电箱标识是否完整。
4、每台用电设备应有各自专用的开关箱，必须实行“一机、一闸、一漏”制（含插座）。
4、一、二、三级配电箱电器的选择须符合JGJ 46-2005中8.2规定。
5、一级配电箱和三级配电箱须安装漏电保护装置。一级配电箱漏电保护器的选择须符合JGJ 46-2005中8.2.11规定。三级配电箱漏电保护器的选择须符合JGJ 46-2005中8.2.10规定。
2
电缆
线路
1、临时用电必须使用耐压等级不低于500V的绝缘电缆，且绝缘良好无损
施工现场临时用电安全检查表（专项）
受检单位：
序号
检查
项目
检查内容
检查
结果
1
配电
系统
1、采用TN-S接零保护系统，PE线严禁装设开关或熔断器。
2、采用总配电箱（一级）—分配电箱（二级）—开关箱（三级）配电；一级配电箱和三级配电箱两级漏电保护。
3、一、二、三级配电箱处须做重复接地，PE线截面须符合JGJ 46-2005表5.1.8规定。保护线PE必须采用绿/黄双色线。严格与相线、工作零线相区别，严禁混用。
5、二、三级配电箱外壳接地须采用编织软铜线。
6、配电箱、开关箱周围应有足够2人同时工作的空间和通道，不得堆放任何妨碍操作、维修的物品。
7、室外的临时用电配电（盘）箱及开关、插座等应有防水措施，固定式配电箱的下底与地面的垂直距离应大于1.3m，小于1.5m；移动式分配电箱的下底与地面的垂直距离应大于0.6m，小于1.5m.
(施工单位)配电箱检查表
检 查 项 目
22
23
24
25
26
27
28
29
30
31
每 日 记 录 （ 三查日期
检查人
检查结果
每 周 记 录 （ 二 级 箱 ）
检查日期
检查人
检查结果
检查日期
检查人
检查结果
每 月 记 录 （ 一 级 箱 ）
漏 电 开 关 试 跳
配电箱检查表 配电箱编号： 所属单位： 配电箱检查内容包括（但不限于）下列项目 1 电线是否整齐有序（包括引出线）。 箱内电气元件是否良好 是否完全的正确接地。 是否使用符合要求的快速插头及插座。 2 3 4 5 6 7 8 5 6 7 8 9 断路器等元件接线是否完好。 接线端子是否安装保护盖。 电缆是否完整，无破损接头。 接线箱是否密封且防水， 10 11 12 13 14 15 9 10 11 12 16 配箱门锁是否完好。 说明：检查正常后在相应日期栏打“√”；有一项不符合时在相应日期 2 3 4 1 维修时有无警示标志。 配电箱内部保持清洁 无端子多重连接现象 17 18 19 20 21 栏打“×”，并将不符合的所有项目向主管报告并及时进行维修。对不 能及时更换的元件应拆除或封贴“禁止使用”的标签。所有漏电开关， 原则上每月试跳一次，特殊情况例外。 维修电话（或对讲机）：
施工现场临时用电检查表
施工现场临时用电检查表一、工程概况本工程为XX建设项目，位于XX地区，占地面积XX平方米，主要包括XX栋建筑物、XX配套设施以及相关室外工程。
工程临时用电需求较大，为确保施工现场用电安全、可靠，特制定本临时用电检查表，对施工现场临时用电进行严格管理。
二、用电管理1. 用电管理制度（1）建立健全临时用电管理制度，明确各级管理人员职责；（2）定期对临时用电设施进行检查，确保用电安全；（3）严格执行临时用电设施的操作规程，防止电气事故发生。
2. 用电负荷（1）根据工程需求，合理计算临时用电负荷，确保用电设备正常运行；（2）合理分配用电负荷，避免过载现象；（3）定期对用电负荷进行监测，发现异常及时处理。
3. 用电设备（1）选用符合国家标准的用电设备，保证设备质量；（2）定期对用电设备进行检查、维护，确保设备正常运行；（3）禁止使用老化、破损、不符合安全规定的用电设备。
三、电工1. 电工人员（1）配备具有电工操作证的专职电工；（2）电工人员应熟悉施工现场临时用电设施，掌握操作规程；（3）电工人员应定期参加培训，提高业务水平。
2. 电工职责（1）负责施工现场临时用电设施的安装、维护和拆除；（2）负责对临时用电设施进行定期检查，发现问题及时整改；（3）负责对用电设备进行操作、调试，确保设备正常运行。
四、安全距离与外电防护1. 安全距离（1）根据国家相关规定，确保临时用电设施与其他设施、构筑物之间的安全距离；（2）在临时用电设施周围设置警示标志，提醒人员注意安全；（3）对于无法满足安全距离要求的部位，采取隔离、防护等措施。
2. 外电防护（1）对临近的外电线路进行监测，发现安全隐患及时报告；（2）在施工过程中，严格遵守外电防护规定，防止发生触电事故；（3）对于可能受到外电影响的施工区域，采取可靠的防护措施，确保施工安全。
五、电缆线路1. 电缆线路设计（1）根据用电负荷和设备分布，合理设计电缆线路走向；（2）选用符合国家标准的电缆，确保电缆质量和安全性能；（3）根据电缆类型和敷设方式，确定电缆的敷设深度和防护措施。

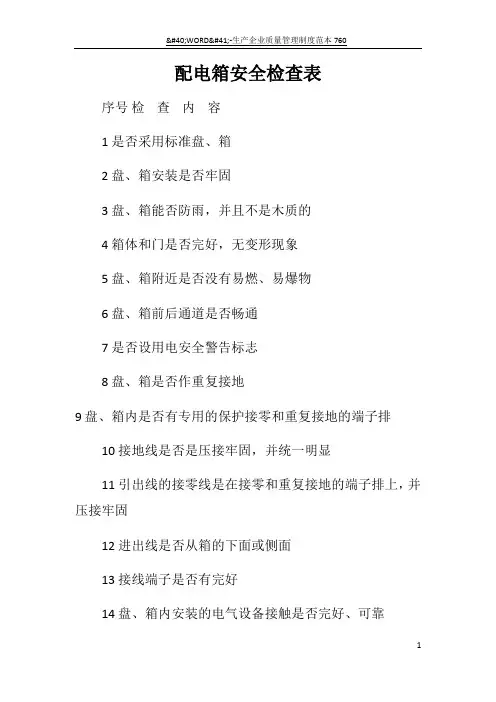

配电箱安全检查表
配电箱安全检查表
序号检查内容
1 是否采用标准盘、箱
2 盘、箱安装是否牢固
3 盘、箱能否防雨，并且不是木质的
4 箱体和门是否完好，无变形现象
5 盘、箱附近是否没有易燃、易爆物
6 盘、箱前后通道是否畅通
7 是否设用电安全警告标志
8 盘、箱是否作重复接地
9 盘、箱内是否有专用的保护接零和重复接地的端子排
10 接地线是否是压接牢固，并统一明显
11 引出线的接零线是在接零和重复接地的端子排上，并压接牢固
12 进出线是否从箱的下面或侧面
13 接线端子是否有完好
14 盘、箱内安装的电气设备接触是否完好、可靠
15 端子和开关桩头是否烧蚀现象
16 盘、箱面上是否有裸露的带电部分
17 开关、插座是否完整，无缺件现象
18 闸刀开关熔丝是否相配，并符合规定
19 开关是否张贴用电负荷标签
20 接线是否规范，线头是否有过长现象
21 分路是否做到一机一闸
22 引出线是否是软橡胶线
23 流动配电箱与电源的距离是否不大于40米
24 流动配电箱与用电设备是否不大于5米
说明：1.配电箱检查时用此表检查的内容逐项进行。
2.检查中发现的问题和处理情况填写在用电设施检查记录表。
