高层框剪结构住宅楼悬挑脚手架方案

东岭新区二期19#住宅楼悬挑式脚手架搭设方案东岭新区二期19#高层住宅楼，为剪力墙结构，地下一层，地上三十三层，总建筑面积17276.64M2，施工脚手架采用先落地后悬挑的方式，槽钢悬挑式脚手架自三层开始搭设，根据《中华人民共和国建筑安全生产管理条例》的要求，脚手架施工前必须制定施工方案，并作出设计，以满足工人操作及材料堆置和运输的需要，保证施工期间在各种荷载和气候条件下不变形、不倾斜和不摇晃，确保坚固稳定和安全施工使用。

本项目根据《建筑工程施工手册》、《建筑工程安全验收规范》JGJ59-99、《扣件式脚手架安全技术规范》JGJ130-2001的相关规定编制该方案。

一、材料选用1、脚手架钢管采用外径48㎜×3.5㎜的钢管，长度为1.5m～6m之间配合使用。

2、外悬挑材料为16#号槽钢。

3、脚手板采用300mm宽竹脚手板。

4、扣件为直角扣件，对接扣件、旋转扣件，进场时应有出厂合格证明，发现有裂纹、变形、滑丝的禁止使用。

对于有严重锈、弯曲、压扁或裂纹的钢管不得使用。

二、构架形式尺寸设计1、一般规定①、外脚手架搭设采用钢管（扣件式）外悬挑式双排脚手架，悬挑材料为16号槽钢。

采用在楼面埋设Φ16钢筋环作为槽钢与建筑物连接（埋设方法详见附图）。

②、立杆纵向间距为1.5m,排距为1.0m，大横杆步距为1.5m，小横杆步距为1.5m，小横杆在大横杆上用扣件上牢，且超出大横杆不能小于10㎝，内外排脚手架每个节点必须设置小横杆连接。

③、所有立杆、大横杆接头均应错开，并用扣件连接拧紧螺栓。

脚手架两端，转角处、立面全部设剪刀撑。

剪刀撑与地面的角度45~60度。

④、脚手板的满铺宽度为0.8m，离墙面不得大于40㎝，不得有空隙和探头板。

脚手板与脚手板间的接头用铁丝牢固绑扎于小横杆上。

⑤、挑架满挂密目网，最后一道密目网超出檐口两步架，密目网用专用绳索绑牢，接缝必须留在平杆和立杆处。

⑥、脚手架搭设成后在施工期间未经施工负责人同意，不准随便乱拆或改变架体结构。

高层悬挑脚手架施工方案1. 引言高层悬挑脚手架是在建筑工程中常见的一种悬挑脚手架形式。

它主要用于高层建筑的外墙和立面的施工和维修工作。

本文档将介绍高层悬挑脚手架的施工方案，包括悬挑脚手架的搭建、安全措施以及施工步骤等内容。

2. 搭建悬挑脚手架搭建高层悬挑脚手架前需要进行周密的计划和准备工作。

以下是搭建悬挑脚手架的一般步骤：2.1. 确定悬挑脚手架位置和尺寸首先，根据建筑设计图纸和要求，确定悬挑脚手架的位置和尺寸。

悬挑脚手架的位置应该与建筑物的结构和负荷分配相协调，以确保施工过程中的安全。

2.2. 确定悬挑脚手架的搭建方式根据悬挑脚手架的高度和需要覆盖的区域，选择合适的搭建方式。

悬挑脚手架的搭建方式主要有悬挑式和支撑式两种，根据具体情况进行选择。

2.3. 搭建主体结构根据设计要求，搭建悬挑脚手架的主体结构，包括立柱、横梁、扶手、脚手板等部分。

安装过程中需注意结构的牢固和稳定性。

2.4. 安装防护措施在悬挑脚手架上安装必要的防护措施，如安全网、脚手板护栏等。

这些措施能够保护施工人员的安全，防止高空坠落事故的发生。

3. 施工过程与安全措施3.1. 施工过程在悬挑脚手架搭建完成后，可以开始进行施工工作。

以下是一般的施工过程：•清理工作区域，并确保施工现场整洁。

•安装必要的施工设备和工具。

•根据施工计划，进行建筑物外墙和立面的施工或维修工作。

•定期检查和维护悬挑脚手架的结构和安全设备。

•完成施工工作后，清理施工现场并拆除悬挑脚手架。

3.2. 安全措施在高层悬挑脚手架施工过程中，需采取一系列的安全措施以确保工人的安全：•施工人员必须经过相应的培训和持证上岗。

•施工现场应设置明显的警示标志，以避免非授权人员进入危险区域。

•施工工人必须佩戴合适的安全防护装备，如安全帽、安全鞋、安全带等。

•定期检查悬挑脚手架的结构和连接件，确保其稳定和安全。

•如果遇到恶劣天气或强风等特殊情况，应暂停施工并采取必要的安全措施。

4. 紧急预案与应急措施在高层悬挑脚手架施工中，需要做好紧急预案和应急措施的准备，以应对突发情况。

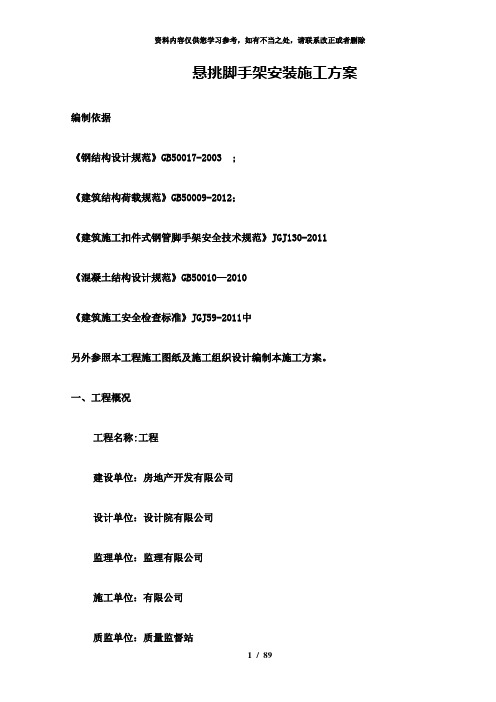

悬挑脚手架安装施工方案编制依据《钢结构设计规范》GB50017-2003 ;《建筑结构荷载规范》GB50009-2012；《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011《混凝土结构设计规范》GB50010—2010《建筑施工安全检查标准》JGJ59-2011中另外参照本工程施工图纸及施工组织设计编制本施工方案。

一、工程概况工程名称:工程建设单位：房地产开发有限公司设计单位：设计院有限公司监理单位：监理有限公司施工单位：有限公司质监单位：质量监督站安监单位：安全监督站勘察单位：勘察测绘院工程地址:本工程为1#栋-12＃栋及地下室、托儿所及会所建安工程,9、10、11、12栋一层商铺及1-12栋地下室及住宅部分，。

1#栋—12＃栋地下室为二层，建筑面积为38618.26平方米，停车位为908个。

9、10、11、12栋商铺建筑面积5197.60平方米，其中1＃、2#栋、7＃栋、8#栋、9＃、10＃栋采用悬挑脚手架。

1、2栋：1层为架空层，层高3.9m。

2至27层为住宅，层高均为3.0m，共100户。

总面积为218674。

22m2，建筑高度82.10米.7栋：1层为架空层,层高3。

9m，面积为232。

45m2。

2至30层为住宅，层高均为3。

0m，共56户。

总面积10099.42m2，建筑高度:90。

9m.8栋：1层为架空层，层高3.9m，面积为210.96m2。

2至30层为住宅，层高均为3。

0m，共56户。

总面积10099.42m2，建筑高度：90。

9m.9＃、10栋1层为架空层，层高3。

6m。

2至33层为住宅，层高均为3.0m,共192户。

总面积31621。

4m2，建筑高度：96.6m。

二、施工方案的选择2。

1落地式脚手架布置:2.1。

11＃、2＃楼在地下车库范围内落地式脚手架从地下室顶板(-1。

3m）处开始，搭设至第三层，搭设高度为1。

3m+3.9m+3m/层*2层=11.2m，主楼外外无地下室部分在回填至-5。

高层住宅悬挑式脚手架施工方案一、悬挑式脚手架概述悬挑式脚手架是指在建筑物外墙进行高空施工时，架设在建筑物外部的一种专业工具。

它能够依托建筑物外墙，实现安全稳定地进行高空施工，提高工作效率。

悬挑式脚手架有许多不同的类型，其中悬挑式脚手架是用于高层住宅外墙装修和维修的最常用类型之一。

此外，在悬挑式脚手架上施工还需要针对不同的情况进行合理的安全措施设计。

下面将介绍高层住宅悬挑式脚手架施工方案的具体细节。

二、悬挑式脚手架的设计方案1.选择适宜的材料悬挑式脚手架的材料设计需要结合工程的实际情况，选用质量优良的材料，确保安全可靠。

选择材料时需要对每个零部件逐一进行检查，以防出现质量问题造成事故。

2.考虑施工人员的工作负荷在悬挑式脚手架设计时，需考虑施工人员的工作负荷。

考虑到施工的高度、面积和工作时长等因素，需要合理规划脚手架的尺寸大小和结构。

悬挑式脚手架支撑坚固、水平牢固，避免出现倾斜、晃动等情况出现。

同时，在脚手架上设有护栏和工程设备，保障施工人员的安全。

3.悬挑式脚手架加固悬挑式脚手架需要经常对加固措施进行检查，在使用中数量合适，在进行施工前需对所有连接点进行检查，确保脚手架在高处的稳定性。

4.合理规划脚手架的架设位置悬挑式脚手架的架设位置需要合理确定，要考虑到周围环境的影响，包括建筑物的坡度、突出物的位置以及周围环境的情况等。

施工人员需要全面了解工地情况，根据建筑物的具体要求，采取相应的架设方案，确保脚手架的安全性和工作效率。

三、施工过程中的安全问题在悬挑式脚手架施工过程中，安全问题是最为关键的。

以下是一些常见的安全问题。

1.天气状况天气状况会对工程质量造成重大影响，例如风、雨、雪等天气将给悬挑脚手架的稳定性以及施工人员的安全带来很大的隐患。

因此，需要合理规划工程计划，避免在恶劣天气时施工。

2.身体健康问题身体健康问题也是施工人员面临的难题，例如眩晕、心脏病等与身体问题有关的疾病会对施工人员的安全构成威胁。

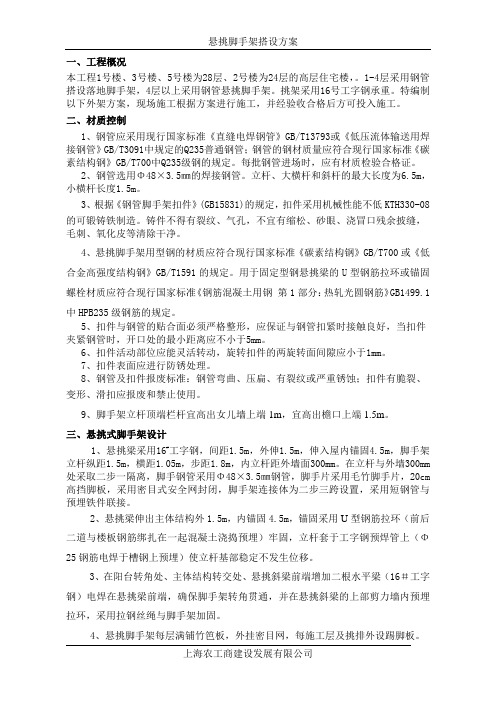

一、工程概况本工程1号楼、3号楼、5号楼为28层、2号楼为24层的高层住宅楼，。

1-4层采用钢管搭设落地脚手架，4层以上采用钢管悬挑脚手架。

挑架采用16号工字钢承重。

特编制以下外架方案，现场施工根据方案进行施工，并经验收合格后方可投入施工。

二、材质控制1、钢管应采用现行国家标准《直缝电焊钢管》GB/T13793或《低压流体输送用焊接钢管》GB/T3091中规定的Q235普通钢管；钢管的钢材质量应符合现行国家标准《碳素结构钢》GB/T700中Q235级钢的规定。

每批钢管进场时，应有材质检验合格证。

2、钢管选用Φ48×3.5㎜的焊接钢管。

立杆、大横杆和斜杆的最大长度为6.5m，小横杆长度1.5m。

3、根据《钢管脚手架扣件》(GB15831)的规定，扣件采用机械性能不低KTH330-08的可锻铸铁制造。

铸件不得有裂纹、气孔，不宜有缩松、砂眼、浇冒口残余披缝，毛刺、氧化皮等清除干净。

4、悬挑脚手架用型钢的材质应符合现行国家标准《碳素结构钢》GB/T700或《低合金高强度结构钢》GB/T1591的规定。

用于固定型钢悬挑梁的U型钢筋拉环或锚固螺栓材质应符合现行国家标准《钢筋混凝土用钢第1部分：热轧光圆钢筋》GB1499.1中HPB235级钢筋的规定。

5、扣件与钢管的贴合面必须严格整形，应保证与钢管扣紧时接触良好，当扣件夹紧钢管时，开口处的最小距离应不小于5mm。

6、扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应小于1mm。

7、扣件表面应进行防锈处理。

8、钢管及扣件报废标准：钢管弯曲、压扁、有裂纹或严重锈蚀；扣件有脆裂、变形、滑扣应报废和禁止使用。

9、脚手架立杆顶端栏杆宜高出女儿墙上端1m，宜高出檐口上端1.5m。

三、悬挑式脚手架设计1、悬挑梁采用16#工字钢，间距1.5m，外伸1.5m，伸入屋内锚固4.5m，脚手架立杆纵距1.5m，横距1.05m，步距1.8m，内立杆距外墙面300mm。

在立杆与外墙300mm 处采取二步一隔离，脚手钢管采用Φ48×3.5㎜钢管，脚手片采用毛竹脚手片，20cm 高挡脚板，采用密目式安全网封闭，脚手架连接体为二步三跨设置，采用短钢管与预埋铁件联接。

高层住宅悬挑式脚手架施工方案随着城市化的不断发展，高层建筑越来越多。

对于高层建筑的施工，安全性和效率性都是非常关键的因素。

悬挑式脚手架施工方案是一种利用传统立杆式脚手架的装置，在悬挂部分另加一部进口强制固定的专业施工脚手架。

在建筑的压顶的基础上，将钢管跨越日光腰和修建下部的构造，向下悬挂一段距离。

相对于传统的脚手架，它能够大大减少施工过程中的地面扰动，提高施工效率，提高建筑安全性。

悬挑式脚手架的优势提高效率悬挑式脚手架通过悬挂在建筑物外壁上，充分发挥了垂直空间的利用率，并且让工人在悬空状态下更方便的进行施工，从而提高了施工效率。

减少地面扰动传统式脚手架需要搭设在地面上，施工时会对地面产生一定的扰动，同时占据较大的施工空间。

而悬挑式脚手架只需要在建筑的上方悬挂，不仅减少了对地面的影响，而且可以更灵活地在分散的施工现场进行施工。

提高安全性对于高层建筑施工而言，安全性是非常重要的。

由于悬挑式脚手架可以直接悬挂在建筑外壁上，并且可随时进行保护装置的紧急停机和快速撤退，具有很高的安全性保障。

悬挑式脚手架施工方案悬挂式脚手架的搭设脚手架立杆的搭设是整个施工方案的基础，其重要性不可忽略。

悬挑式脚手架立杆的搭设方式和传统脚手架相同，需要先在地面上搭建支杆，在其上安装端墩，进而悬挂立杆。

在悬挂式脚手架的设计过程中，需要根据建筑物的高度、宽度、外形、风荷载、墙体稳定性和使用要求等多方面的因素来决定立杆的数量、跨距、高度以及支撑结构等。

悬挂装置的设计例如，高层住宅的悬挂装置的设计，主要是提高安装效率和降低安装成本，这也是施工的目标之一。

在悬挂式脚手架的施工过程中，悬挂装置是非常重要的部分，往往决定了整个施工过程的稳定性和安全性。

悬挂装置是指将立杆悬挂在建筑物的结构构件上，一般是由悬挂支架、悬挂扣具和悬挂链组成。

因为悬挂式脚手架都要直接悬挂在建筑物上，所以需要设计出适合不同建筑模型的悬挂链和支架，保证脚手架具备稳定性和安全性。

高层住宅楼悬挑脚手架施工方案1：正文：1.总则1.1 项目概述1.2 施工目标1.3 项目管理责任2.工程前期准备2.1 施工准备2.1.1 确定悬挑脚手架施工的位置和范围2.1.2 准备施工材料和设备2.1.3 制定施工计划和进度安排2.2 安全措施2.2.1 评估悬挑脚手架施工的风险2.2.2 制定安全管理方案2.2.3 整理施工现场，确保安全出口和逃生通道畅通3.施工步骤3.1 搭设支撑体系3.1.1 确定支撑点的位置和数量3.1.2 搭设主横梁和立柱3.1.3 安装支撑杆和连接件3.2 安装悬挑脚手架平台3.2.1 预先制作脚手板和安全护栏3.2.2 将平台逐层组装起来3.2.3 检查平台的稳定性和安全性3.3 进行修补和调整3.3.1 检查悬挑脚手架的平整度和垂直度3.3.2 进行修补和调整4.安全防护4.1 安全帽和防护绳的使用4.2 安装安全护栏和脚手板4.3 设置警示标志和警戒线5.施工结束整理5.1 拆除悬挑脚手架平台5.2 清理施工现场5.3 汇总工程资料和记录6.附件6.1 设计图纸6.2 施工材料清单6.3 监理报告注释：1. 悬挑脚手架：一种安装在建筑物外墙上方的临时支撑结构，用于施工人员进行高空作业。

2. 施工现场：指悬挑脚手架的搭设和拆除区域。

3. 安全出口和逃生通道：指保证施工现场人员安全撤离的通道和出口。

4. 风险评估：对悬挑脚手架施工所存在的潜在风险进行评估和分析。

5. 安全管理方案：包括安全措施和操作规程等内容，用于保障悬挑脚手架施工过程中的安全。

6. 脚手板：施工人员在悬挑脚手架上行走和作业的平台。

7. 安全护栏：安装在悬挑脚手架边缘，用于防止施工人员坠落的设施。

8. 安全帽和防护绳：施工人员高空作业时必须佩戴的安全装备。

9. 警示标志和警戒线：用于提醒人员注意施工区域，避免发生意外。

10. 监理报告：监理单位对悬挑脚手架施工过程进行监督和检查后所形成的报告。

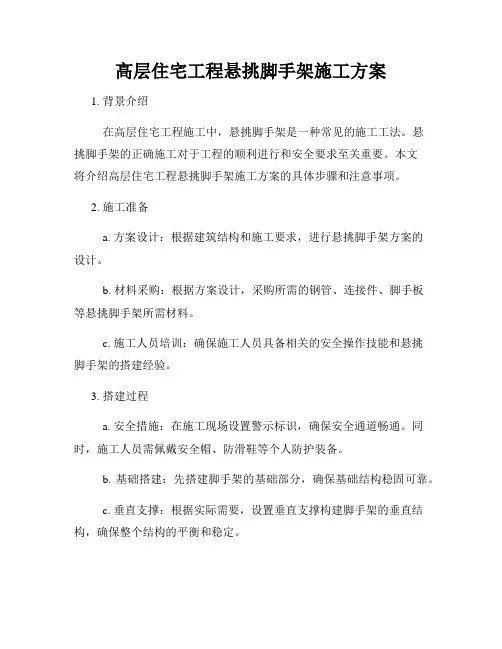

高层住宅工程悬挑脚手架施工方案1. 背景介绍在高层住宅工程施工中，悬挑脚手架是一种常见的施工工法。

悬挑脚手架的正确施工对于工程的顺利进行和安全要求至关重要。

本文将介绍高层住宅工程悬挑脚手架施工方案的具体步骤和注意事项。

2. 施工准备a. 方案设计：根据建筑结构和施工要求，进行悬挑脚手架方案的设计。

b. 材料采购：根据方案设计，采购所需的钢管、连接件、脚手板等悬挑脚手架所需材料。

c. 施工人员培训：确保施工人员具备相关的安全操作技能和悬挑脚手架的搭建经验。

3. 搭建过程a. 安全措施：在施工现场设置警示标识，确保安全通道畅通。

同时，施工人员需佩戴安全帽、防滑鞋等个人防护装备。

b. 基础搭建：先搭建脚手架的基础部分，确保基础结构稳固可靠。

c. 垂直支撑：根据实际需要，设置垂直支撑构建脚手架的垂直结构，确保整个结构的平衡和稳定。

d. 水平搭设：根据设计要求，搭建脚手架的水平结构，确保悬挑脚手架的整体平稳和牢固。

e. 安全检查：在搭建完成后，进行安全检查，确保悬挑脚手架的每个部分符合安全标准。

4. 施工注意事项a. 钢管连接：确保钢管连接牢固，不得有松动或者变形。

连接处应采用专用螺丝进行固定。

b. 脚手板设置：脚手板应平整牢固，不得有缺陷或者损坏。

脚手板的拼接处应使用搭接连接，不得出现间隙。

c. 施工人员要求：施工人员需具备相应的资质证书，且应定期进行安全培训和技能培训。

同时，施工人员应遵循施工现场的各项安全规定。

d. 现场管理：工地现场应设置专人负责施工现场的管理，确保人员安全和施工顺利进行。

现场需清理整洁，不得有杂物杂料堆放。

5. 施工完成与拆除a. 完工验收：完成悬挑脚手架施工后，进行完工验收，确保悬挑脚手架的质量和安全性符合要求。

b. 维护保养：悬挑脚手架需定期进行维护保养，检查材料的损耗和脚手架结构的稳定性，及时进行修复或更换。

c. 拆除程序：在工程完成后，按照拆除程序进行悬挑脚手架的拆除工作，确保拆除过程安全无误。

悬挑脚手架方案内容一、工程概况本工程为某高层建筑的建设项目，位于城市中心区域，占地面积约10000平方米，建筑高度为300米，共分为地下室、裙楼和塔楼三部分。

工程结构类型为框架-剪力墙结构，外立面装饰采用玻璃幕墙和石材。

为确保施工安全和效率，本工程将采用悬挑脚手架施工工艺。

二、施工准备工作及主要材料需用量计划（一）、技术准备工作1. 收集并熟悉相关设计文件、施工图纸、规范和标准，了解工程特点及施工要求。

2. 编制悬挑脚手架施工方案，并进行专家论证。

3. 制定施工工艺流程、施工方法和施工要点。

4. 对施工人员进行技术培训和安全教育，确保施工队伍具备相应资质。

5. 制定施工进度计划，明确各阶段施工任务。

（二）、物资准备工作1. 根据施工图纸和施工方案，计算悬挑脚手架所需主要材料、配件和机具的数量，并编制材料需用量计划。

2. 采购符合国家标准的优质材料，如钢管、扣件、脚手板、安全网等。

3. 对采购的材料进行验收，确保材料质量符合要求。

4. 建立材料管理制度，做好材料的储存、保管和发放工作。

5. 准备施工所需的机具设备，如塔吊、施工电梯、手动葫芦等。

6. 对施工设备进行检测、维护和保养，确保设备性能良好。

7. 配备必要的劳动保护用品，如安全帽、安全带、防滑鞋等。

8. 做好施工现场的临时设施建设，如临时用电、用水、排水等。

三、一般规定1. 施工应严格遵守国家和地方的相关法律法规，以及建筑行业的安全技术规范和标准。

2. 施工前应编制详细的施工组织设计，明确施工流程、施工方法、安全技术措施等。

3. 悬挑脚手架的设计、施工和验收应符合《建筑施工扣件式钢管脚手架安全技术规范》等相关标准。

4. 悬挑脚手架的搭设应由具有相应资质的专业队伍进行，操作人员应持证上岗。

5. 脚手架搭设前应进行安全技术交底，确保施工人员了解施工方案和安全操作规程。

6. 悬挑脚手架的材料应符合以下规定：a. 钢管应采用国家标准规定的焊接钢管，其材质应符合GB/T 13793的规定。

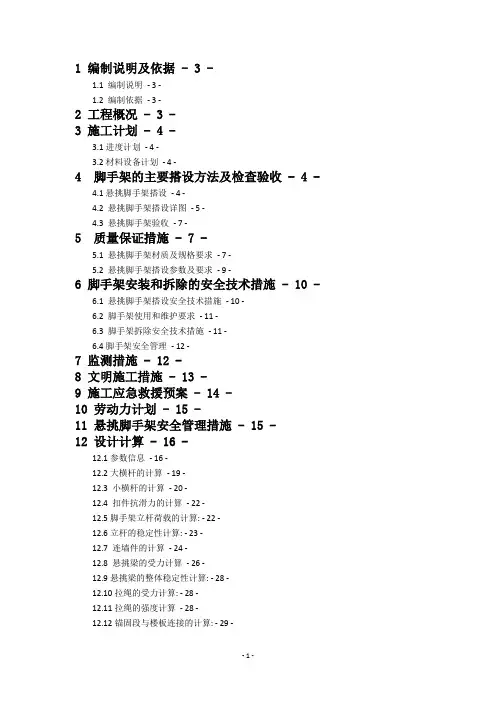

1 编制说明及依据 - 3 -1.1 编制说明- 3 -1.2 编制依据- 3 -2 工程概况 -3 -3 施工计划 -4 -3.1进度计划- 4 -3.2材料设备计划- 4 -4 脚手架的主要搭设方法及检查验收 - 4 -4.1悬挑脚手架搭设- 4 -4.2 悬挑脚手架搭设详图- 5 -4.3 悬挑脚手架验收- 7 -5 质量保证措施 - 7 -5.1 悬挑脚手架材质及规格要求- 7 -5.2 悬挑脚手架搭设参数及要求- 9 -6 脚手架安装和拆除的安全技术措施 - 10 -6.1 悬挑脚手架搭设安全技术措施- 10 -6.2 脚手架使用和维护要求- 11 -6.3 脚手架拆除安全技术措施- 11 -6.4脚手架安全管理- 12 -7 监测措施 - 12 -8 文明施工措施 - 13 -9 施工应急救援预案 - 14 -10 劳动力计划 - 15 -11 悬挑脚手架安全管理措施 - 15 -12 设计计算 - 16 -12.1参数信息- 16 -12.2大横杆的计算- 19 -12.3 小横杆的计算- 20 -12.4 扣件抗滑力的计算- 22 -12.5脚手架立杆荷载的计算: - 22 -12.6立杆的稳定性计算: - 23 -12.7 连墙件的计算- 24 -12.8 悬挑梁的受力计算- 26 -12.9悬挑梁的整体稳定性计算: - 28 -12.10拉绳的受力计算: - 28 -12.11拉绳的强度计算- 28 -12.12锚固段与楼板连接的计算: - 29 -附表一：**工程悬挑脚手架卡环及吊环隐蔽验收记录31附表二**工程悬挑式脚手架验收表321 编制说明及依据1.1 编制说明本工程外脚手架采用悬挑脚手架，根据地下室基坑周边土方回填需要，二层开始悬挑，八层、十六层、二十四层设置悬挑外架，并根据建质[2009]87号及深建协字（2009）第042号文件要求进行编制。

1.2 编制依据本悬挑脚手架编制主要依据包括：1.1《建筑施工扣件式钢管脚手架安全技术规范》 JGJ130-20011.2《建筑结构荷载规范》 GB50009-20011.3《建筑施工安全检查标准》 JGJ59-991.4《混凝土结构设计规范》 GB50010-20021.5《钢结构设计规范》 GB50017-20031.6《直缝电焊钢管》 GB/T 137931.7《低压流体输送用焊接钢管》 GB/T 30921.8《碳素结构钢》 GB/T 7001.9《钢管脚手架扣件》 GB158311.10《碳素结构钢》 GB/T7001.11《木结构设计规范》 CBJ 5另根据本工程施工图纸、图纸会审纪要、公司施工工艺标准、施工组织设计要求等资料。
