悬挑脚手架专项施工方案编制：审核：批准：编制单位：编制日期：目录一、工程概况 (1)二、编制依据 (1)三、架体搭设构思 (1)四、施工工艺技术 (2)1、脚手架构造 (2)2、脚手架材料 (2)3、搭设顺序 (3)4、脚手架工程技术要求 (3)5、脚手架搭拆操作安全注意事项 (5)6、悬挑脚手架施工 (6)7、检查验收措施 (6)五、施工安全保证措施 (8)（一）组织保障 (8)（二）技术措施 (9)（三）监测监控 (9)（四）应急预案 (10)六、计算书 (12)1、大横杆的计算 (12)2、小横杆的计算 (13)3、扣件抗滑力的计算 (15)4、脚手架荷载标准值 (15)5、立杆的稳定性计算 (16)6、连墙件的计算 (18)7、悬挑梁的受力计算 (19)8、悬挑梁的整体稳定性计算 (20)9、锚固段与楼板连接的计算 (20)一、工程概况工程名称：建设地点：建设单位：设计单位：监理单位：施工单位：建设规模：日处理生活垃圾600吨。
工程配置1台600t/d机械炉排焚烧炉+1台12MW凝汽式汽轮发电机组。
施工内容主要包括：主厂房、扩建汽机间、烟囱、清水泵房、冷却塔、渗滤液处理站、倒班楼、扩建主变间等建（构）筑物单体及其上述建（构）筑物单体的水、电、通风空调、消防、供暖系统。
其中主厂房建筑高度为48.65米，砼结构高度39.3米。
本工程总工期为350天，计划开工日期为2019年3月15日至2020年3月1日，最终以开工报告为准。
二、编制依据（1）设计文件及图纸（2）工程招标、投标文件、施工组织设计文件及签订的合同文件（3）VI管理手册（4）建筑施工脚手架实用手册（5）《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011（6）《混凝土结构设计规范》GB50010-2010（7）《钢结构设计规范》GB50017-2003（8）《建筑施工安全检查标准》JGJ59-2011（9）《建筑施工高处作业安全技术规范》JGJ80-2016（10）危险性较大的分部分项工程安全管理办法（建质[2009]87号文）三、架体搭设构思本方案主要针对主厂房悬挑外脚手架编制专项施工方案，依据施工图纸，结合工程实际，计划12米层及以下为落地式，上部为悬挑式，共分为2段悬挑，悬挑梁分别位于12米层、23.4米层楼面标高处，分段悬挑高度均不超过20米。
悬挑式脚手架规范及专项施工方案要求
1、型钢锚固段长度及锚固型钢的主体结构後强度符合规范及专项施工方案要求。
（1）悬挑钢梁悬挑长度应按设计确定，固定段长度不应小于悬挑长度的 1.25倍。
（2）锚固位置设置在楼板上时，楼板的厚度不宜小于120mm,如果楼板厚度小于120mm应釆取加固措施。
（3）锚固型钢的主体结构砕强度等级不得低于C20。
2、悬挑钢梁卸荷钢丝绳设置方式符合规范及专项施工方案要求。
每个型钢悬挑梁外端宜设置钢丝绳或钢拉杆与上一层建筑结构斜拉结。
钢丝绳、钢拉杆不参与悬挑钢梁受力计算；钢丝绳与建筑结构拉结的吊环应使用HPB235级钢筋，其直径不宜小于20mm,吊环预埋锚固长度应符合现行国家标准《混凝土结构设计规范》GB50010中钢筋锚固的规定。
3、悬挑钢梁的固定方式符合规范及专项施工方案要求。
（1）型钢悬挑梁固定端应釆用2个（对）及以上U形钢筋拉环或锚固螺栓与建筑结构梁板固定，U形钢筋拉环或锚固螺栓应预埋至後梁、板底层钢筋位置，并应与後梁、板底层钢筋焊接或绑扎牢固。
其锚固长度应符合现行国家标准《混凝土结构设计规范》GB50010中钢筋锚固的规定。
（2）当型钢悬挑梁与建筑结构釆用螺栓钢压板连接固定时，钢压板尺寸不应小于100mmX10mm（宽X厚）；当釆用螺栓角钢压板连接时，角钢的规格不应小于63mmX63mmX6mmO
4、底层封闭符合规范及专项施工方案要求。
5、悬挑钢梁端立杆定位点符合规范及专项施工方案要求。
6、型钢悬挑梁悬挑端应设置能使脚手架立杆与钢梁可靠固定的定位点，定位点离悬挑梁端部不应小于100mm。

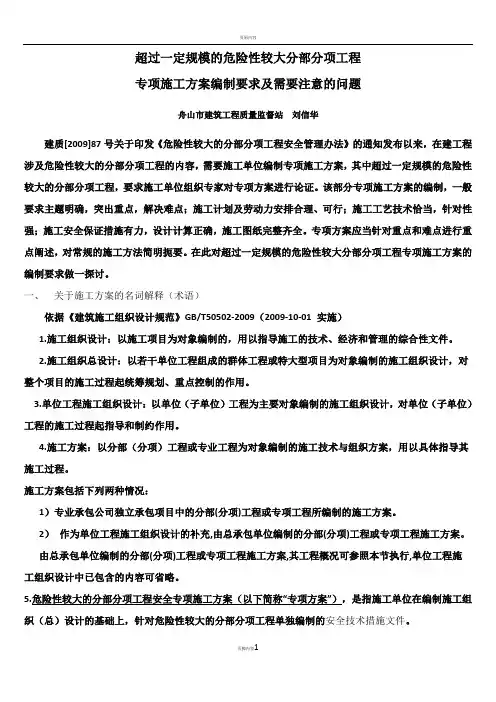

超过一定规模的危险性较大分部分项工程专项施工方案编制要求及需要注意的问题舟山市建筑工程质量监督站刘信华建质[2009]87号关于印发《危险性较大的分部分项工程安全管理办法》的通知发布以来，在建工程涉及危险性较大的分部分项工程的内容，需要施工单位编制专项施工方案，其中超过一定规模的危险性较大的分部分项工程，要求施工单位组织专家对专项方案进行论证。
该部分专项施工方案的编制，一般要求主题明确，突出重点，解决难点；施工计划及劳动力安排合理、可行；施工工艺技术恰当，针对性强；施工安全保证措施有力，设计计算正确，施工图纸完整齐全。
专项方案应当针对重点和难点进行重点阐述，对常规的施工方法简明扼要。
在此对超过一定规模的危险性较大分部分项工程专项施工方案的编制要求做一探讨。
一、关于施工方案的名词解释（术语）依据《建筑施工组织设计规范》GB/T50502-2009（2009-10-01 实施）1.施工组织设计：以施工项目为对象编制的，用以指导施工的技术、经济和管理的综合性文件。
2.施工组织总设计：以若干单位工程组成的群体工程或特大型项目为对象编制的施工组织设计，对整个项目的施工过程起统筹规划、重点控制的作用。
3.单位工程施工组织设计：以单位（子单位）工程为主要对象编制的施工组织设计，对单位（子单位）工程的施工过程起指导和制约作用。
4.施工方案：以分部（分项）工程或专业工程为对象编制的施工技术与组织方案，用以具体指导其施工过程。
施工方案包括下列两种情况：1）专业承包公司独立承包项目中的分部(分项)工程或专项工程所编制的施工方案。
2）作为单位工程施工组织设计的补充,由总承包单位编制的分部(分项)工程或专项工程施工方案。
由总承包单位编制的分部(分项)工程或专项工程施工方案,其工程概况可参照本节执行,单位工程施工组织设计中已包含的内容可省略。
5.危险性较大的分部分项工程安全专项施工方案（以下简称“专项方案”），是指施工单位在编制施工组织（总）设计的基础上，针对危险性较大的分部分项工程单独编制的安全技术措施文件。

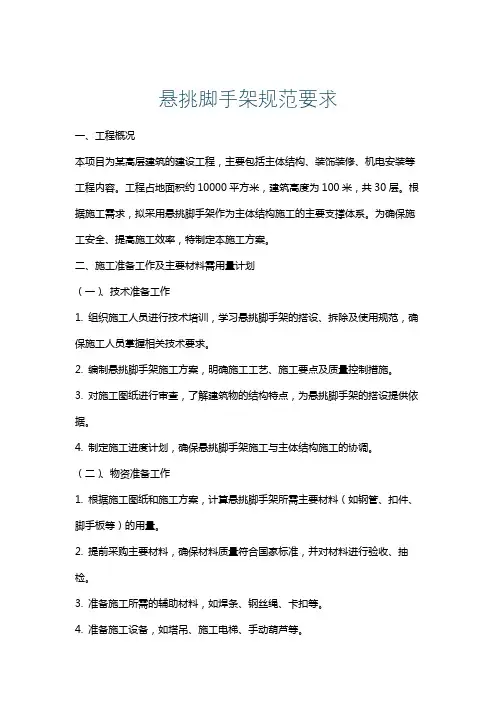

悬挑脚手架规范要求一、工程概况本项目为某高层建筑的建设工程，主要包括主体结构、装饰装修、机电安装等工程内容。
工程占地面积约10000平方米，建筑高度为100米，共30层。
根据施工需求，拟采用悬挑脚手架作为主体结构施工的主要支撑体系。
为确保施工安全、提高施工效率，特制定本施工方案。
二、施工准备工作及主要材料需用量计划（一）、技术准备工作1. 组织施工人员进行技术培训，学习悬挑脚手架的搭设、拆除及使用规范，确保施工人员掌握相关技术要求。
2. 编制悬挑脚手架施工方案，明确施工工艺、施工要点及质量控制措施。
3. 对施工图纸进行审查，了解建筑物的结构特点，为悬挑脚手架的搭设提供依据。
4. 制定施工进度计划，确保悬挑脚手架施工与主体结构施工的协调。
（二）、物资准备工作1. 根据施工图纸和施工方案，计算悬挑脚手架所需主要材料（如钢管、扣件、脚手板等）的用量。
2. 提前采购主要材料，确保材料质量符合国家标准，并对材料进行验收、抽检。
3. 准备施工所需的辅助材料，如焊条、钢丝绳、卡扣等。
4. 准备施工设备，如塔吊、施工电梯、手动葫芦等。
5. 对所有材料、设备进行编号、分类存放，确保施工现场材料、设备整齐有序。
6. 定期对设备进行维护、保养，确保设备正常运行。
7. 根据施工进度计划，提前将所需材料、设备运输至施工现场，确保施工顺利进行。
三、一般规定1. 本工程悬挑脚手架的搭设、使用、拆除和管理应遵守国家和地方的相关法律法规，以及行业标准《建筑施工扣件式钢管脚手架安全技术规范》等规定。
2. 悬挑脚手架的设计、施工、验收及维护管理必须符合国家现行有关标准和规定，确保脚手架结构安全、稳定。
3. 悬挑脚手架的搭设应遵循以下原则：a. 脚手架的布置应合理，满足施工需求，不妨碍建筑物的结构安全。
b. 脚手架的搭设应便于施工操作，确保施工安全、便捷。
c. 脚手架的搭设应考虑施工荷载、风荷载、雪荷载等影响，确保结构稳定。
4. 悬挑脚手架的搭设、拆除作业必须由具有相应资质的专业队伍进行，施工人员应持证上岗，并接受安全技术交底。
悬挑扣件式双排脚手架专项施工方案一、工程概况建设单位：XXXXX有限公司设计单位：XXXXX设计有限公司勘察单位：XXXXX勘察公司监理单位：XXXXX有限公司施工单位：XXXXX有限责任公司质量、安全监督机构：XX县建筑工程质量、安全监督检查站本工程为XXXX建设工程，位于XX省XX县。
分别为15栋多层住宅建筑，以及一栋一层地下车库及设备用房；总建筑面积为120423.56㎡，占地面积为：104508.90㎡；建筑类别为：多层民用建筑；结构形式：1-2#楼为部分剪力墙结构；3#楼为部分框支剪力墙结构；4#、6#、10#、9#楼为短肢剪力墙结构；5#、7#、8#、11#、12#、13#、17#、18#楼为短肢剪力墙结构；车库为框架结构。
安全等级为二级，设计使用年限50年。
1#-13#楼地基承载力特征值不小于1.50Mpa，桩端阻力特征值不小于1.50Mpa。
二、编制依据2.1《建筑施工安全检查标准》JGJ 59-20112.2《建筑施工扣件式钢管脚手架安全技术规范》 JGJ 130-20112.3《建筑工程施工质量验收统一标准》 GB 50300-20132.4《建筑施工高处作业安全技术规范》（JGJ80-91）2.5《建筑结构荷载规范》（GB50009-2012）2.6《混凝土结构设计规范》GB50010-20112.7《建筑地基基础设计规范》GB50017-20112.8《钢结构设计规范》（GB50017-2003）2.9施工组织设计及相关国家规范、地方标准等技术文件执行。
三、施工部署3.1根据本工程特点：地下车库5#、7#、8#、11#、12#、13#、17#、18#楼均搭设悬挑扣件式双排脚手架，其余楼栋号采用落地扣件式式双排脚手架（详落地扣件式双排脚手架专项施工方案），各栋楼楼层模板支撑采用满堂插槽式脚手架（详插槽式脚手架专项施工方案），楼层数见工程概况，各楼栋标准层层高3米，采用16号工字钢悬挑扣件式双排脚手架。
项目盘扣式外脚手架专项施工方案编制人: 审核人：审批人：公司编制时间：年月日目录第一章工程概况------------------------------------------------ 3一、工程概况------------------------------------------------- 3二、施工要求------------------------------------------------- 3三、技术保证条件--------------------------------------------- 4第二章编制依据------------------------------------------------ 5第三章施工准备------------------------------------------------ 5第四章施工工艺技术------------------------------------------- 10一、技术参数------------------------------------------------ 10二、工艺流程------------------------------------------------ 11三、施工方法------------------------------------------------ 11四、检查验收------------------------------------------------ 17第五章施工安全保证措施--------------------------------------- 20一、组织保障------------------------------------------------ 20二、技术措施------------------------------------------------ 22三、监测监控------------------------------------------------ 29四、应急预案------------------------------------------------ 31第六章劳动力计划--------------------------------------------- 33一、专职安全生产管理人员------------------------------------ 33二、特种作业人员-------------------------------------------- 33第一章、工程概况一、工程概况二、施工要求1、脚手架的设计力求做到结构安全可靠，造价经济合理。
悬挑脚手架搭设规范标准一、悬挑脚手架底座说明:1、悬挑脚手架搭设前(必须编制专项施工方案，方案必须包含最挑粱平面定位布置图。
2、悬挑脚手絮的悬挑粱必须选用不小于1 6号的工字钢。
楼层预埋Φ20U型环，不得使用螺纹钢，具体型号必须经过设计计算确定。
3、落于结构上的锚固段应是悬挑段的1.5倍(且必须采取两道锚固，每道悬挑粱均应加设斜拉钢丝绳，架体分段悬挑高度不大于20m。
4、脚手架底却应按规范要求沿纵横方向设置扫地杆，悬挑粱上表面应加焊钢筋以固定立杆，在横杆上方沿脚手架长度方向铺设木枋，井满铺模板进行防护。
5、脚手架底部立杆内侧应设200mm高踢脚板。
6、杆件搭设及防护同前述落地式外架。
说明:1、悬挑式脚手架必须编制专项施工方案，方案必须经企业技术负责人审批并签字盖章，架体高度20m及以上悬挑式脚手架工程须按《危险性较大的分部分项工程安全管理办法)(建质控【2009】87号)组织专家论证。
悬挑梁或悬挑架应积极采用型钢或定型桁架。
2、悬桃型钢或悬桃架通过预埋与建筑结构固定，预埋件不得使用螺纹钢，安装符合设计要求。
3、挑架立杆与悬桃型钢连接必须固定，防止滑移。
二、外架连墙件的设置三、剪刀撑和斜向支撑的设置说明:1、高度在24m以下的脚手架，必须在外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置。
中间各道剪刀撑之间的距离不大于 15m。
每道剪刀撑宽度不小于4跨，并不小于6m。
斜杆与地面的倾角宜在45-60度之间。
2、高度在24m以上的双排脚手架应在外侧立面整个长度和高度上连续设置剪刀撑。
3、一字型、开口型双排架两断口必须设置横向斜撑;24米以上架体在架体拐角处及中间每六跨设置一道搭接斜撑。
4、剪刀撑斜杆的接长必须采用搭接，搭接长度不小于1m，且不少于三个扣件紧固。
四、水平防护(主体及装修施工阶段)说明:1、主体施工阶段，施工层、拆模层、脚手架第二层必须满铺脚手板，脚手板离建筑物结构的距离满足规范要求。
建筑施工悬挑式脚手架安全技术管理规定第一条为规范和加强我区建筑施工悬挑式脚手架的使用及安全监督管理,预防安全事故发生,保障施工现场人员生命和财产安全,特制定本规定.第二条在本行政区域内从事建筑施工悬挑式脚手架的设计、施工(搭设、拆除)、使用、验收活动及实施监督管理,应遵守本规定.悬挑式脚手架(以下简称悬挑架)是指架体结构卸荷在附着于建筑结构的刚性悬挑梁(架)上的脚手架,用于建筑施工中的主体或装修工程的作业及其安全防护需要,每段搭设高度不得大于24m.第三条悬挑架搭设单位,应当服从施工总承包单位对施工现场的安全生产管理.悬挑架搭设单位应对搭设质量及其作业过程的安全负责.第四条悬挑架的设计、施工、检查与验收和监督管理等除遵守本规定外,尚应遵守其它相关现行国家标准、规范的规定.悬挑结构应符合《钢结构设计规范》(GBJ17-88).架体部分应符合《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-____).第五条悬挑架施工前应编制专项施工方案,必须有施工图和设计计算书,且符合安全技术条件,经施工企业技术负责人、总监理工程师批准后,在施工前报送"龙岗区施工安全监督站"进行专项方案备案监督.第六条悬挑架的专项施工方案应包括架体与建筑物连接及支承等构造详图、荷载取值、使用要求,架体搭设、维护及拆卸等安全技术措施.悬挑架依附的建筑结构应是钢筋混凝土结构或钢结构,不得依附在砖混结构或石结构上.并应对所依附的结构构件进行搭设后的承载能力及变形验算,满足要求后方可实施悬挑构件及架体的搭设.悬挑式脚手架的特殊部位处理(如阳台、转角、采光井、架体开口处等部位),必须在专项安全施工组织设计中提出详细搭设要求,绘制节点详图指导施工,并做到架体立杆底部有可靠支承点且确保不发生位移.第七条悬挑架的支承结构应为型钢制作的悬挑梁或悬挑桁架等,不得采用钢管;其节点应螺栓联结或焊接,不得采用扣件连接.与建筑结构的固定方式应经设计计算确定,并经工程设计单位认可,工程设计单位应当对防范生产安全提出指导意见.悬挑梁制作采用的型钢,其型号、规格、固端和悬挑端尺寸的选用应经设计计算确定,与建筑结构连接应采用水平支承于建筑梁板结构上的形式,固端长度应不小于1.5倍的外挑长度,与建筑物连接必须可靠(如由不少于两道的预埋U型螺栓与压板采用双螺母固定,螺杆露出螺母应不少于3扣),连接强度应经计算确定.采用钢筋焊接连接时,应采用HPB235(Φ)级钢筋.钢丝绳等柔性材料仅可以作为一种安全储备措施,不得作为悬挑结构的受力杆件,更不得参与方案中的计算.第八条悬挑架架体应采用刚性连墙件与建筑物牢靠连接,连墙件应设置在与悬挑梁相对应的建筑物结构上.脚手架每两步三跨或脚手架架体立面投影面积每27㎡以内应设置一道刚性连墙件.严禁采用钢筋等柔性连墙件.连墙件应靠近主节点设置,偏离主节点的距离不应大于300mm;连墙件应从底部第一步纵向水平杆开始设置,设置有困难时,应采取其它可靠措施固定.主体结构阳角或阴角部位,两个方向均应设置连墙件.第九条脚手架应在外侧立面沿整个长度和高度上设置连续剪刀撑,每道剪刀撑跨越立杆根数为5-7根,最小距离不得小于6m,剪刀撑水平夹角为45°-60°,将构架与悬挑梁(架)连成一体.一字型、开口型脚手架的端部必须设置横向斜撑;中间应每隔____个立杆间距设置一道,同时该位置应设置连墙件;转角位置可设置横向斜撑作为加固.横向斜撑应由底至顶层呈之字型连续布置.第十条构架底部与悬挑结构应连接牢靠,不得滑动或窜动.构架底部应设置纵向和横向扫地杆,横向扫地杆应贴近悬挑梁(架),纵向扫地杆距悬挑梁(架)不得大于20cm;首步架纵向水平杆步距不得大于1.5m.建筑施工悬挑式脚手架安全技术管理规定（2）主要包括以下几个方面：1. 设计和选用：悬挑式脚手架必须按照设计规范进行设计，并确保其承载能力和稳定性满足要求。

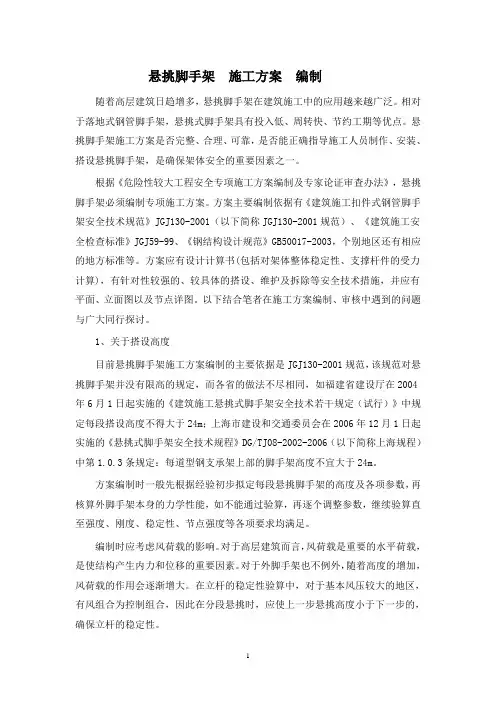

悬挑脚手架施工方案编制随着高层建筑日趋增多，悬挑脚手架在建筑施工中的应用越来越广泛。
相对于落地式钢管脚手架，悬挑式脚手架具有投入低、周转快、节约工期等优点。
悬挑脚手架施工方案是否完整、合理、可靠，是否能正确指导施工人员制作、安装、搭设悬挑脚手架，是确保架体安全的重要因素之一。
根据《危险性较大工程安全专项施工方案编制及专家论证审查办法》，悬挑脚手架必须编制专项施工方案。
方案主要编制依据有《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001（以下简称JGJ130-2001规范）、《建筑施工安全检查标准》JGJ59-99、《钢结构设计规范》GB50017-2003，个别地区还有相应的地方标准等。
方案应有设计计算书(包括对架体整体稳定性、支撑杆件的受力计算)，有针对性较强的、较具体的搭设、维护及拆除等安全技术措施，并应有平面、立面图以及节点详图。
以下结合笔者在施工方案编制、审核中遇到的问题与广大同行探讨。
1、关于搭设高度目前悬挑脚手架施工方案编制的主要依据是JGJ130-2001规范，该规范对悬挑脚手架并没有限高的规定，而各省的做法不尽相同，如福建省建设厅在2004年6月1日起实施的《建筑施工悬挑式脚手架安全技术若干规定（试行）》中规定每段搭设高度不得大于24m；上海市建设和交通委员会在2006年12月1日起实施的《悬挑式脚手架安全技术规程》DG/TJ08-2002-2006（以下简称上海规程）中第1.0.3条规定：每道型钢支承架上部的脚手架高度不宜大于24m。
方案编制时一般先根据经验初步拟定每段悬挑脚手架的高度及各项参数，再核算外脚手架本身的力学性能，如不能通过验算，再逐个调整参数，继续验算直至强度、刚度、稳定性、节点强度等各项要求均满足。
编制时应考虑风荷载的影响。
对于高层建筑而言，风荷载是重要的水平荷载，是使结构产生内力和位移的重要因素。
对于外脚手架也不例外，随着高度的增加，风荷载的作用会逐渐增大。

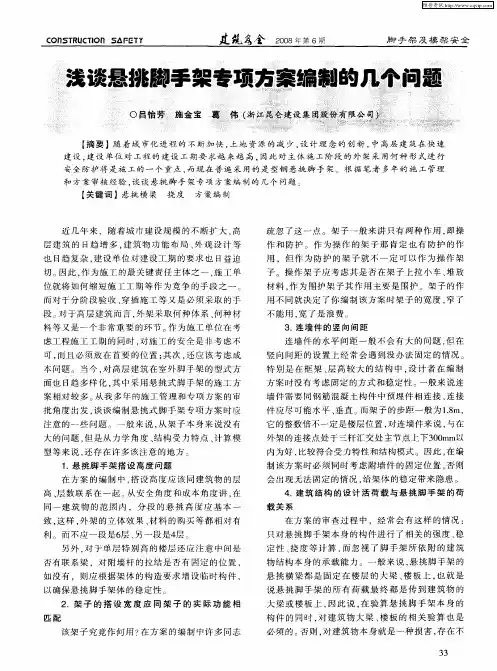

悬挑脚手架必须编制专项施工方案注意问题 【摘要】根据《危险性较大工程安全专项施工方案编制及专家论证审查办法》，悬挑脚手架必须编制专项施工方案。由于现在建筑施工企业技术人员一般使用PKPM或品茗等软件计算和编制方案，关于计算的详细内容本人不再赘述，本文仅就施工方案设计和施工时与构造措施有关的几个热点问题与广大同行进行探讨。 【关键词】悬挑脚手架 方案设计 专家论证 一、关于悬挑结构的选型 悬挑式脚手架的全部荷载最终都是通过悬挑结构传递给建筑结构，因此，悬挑式脚手架的关键是悬挑结构，它必须具有足够的强度、刚度和稳定性，并能与建筑结构可靠连接，以将脚手架的荷载安全地传递给建筑结构。 悬挑脚手架按其受力型式分为悬臂式、斜撑式、斜拉式等三类。悬臂式，顾名思义，是直接在建筑结构上伸出型钢挑梁作为脚手架的支撑体系；斜拉式是在由建筑结构伸出的型钢挑梁端部加钢丝绳、圆钢或型钢材料进行斜拉，钢丝绳、圆钢或型钢另一端采用绳卡或焊接等方式固定到预埋在建筑结构内的吊环或预埋件上；下撑式是在挑梁端部下面加一斜杆支撑，支撑下部固定到建筑结构或预埋在建筑结构内的预埋件上。 悬臂式结构由于受力体系简单，制作方便，应用较普遍。其他两类悬挑结构在实际工程中也有广泛的应用，但其受力体系及使用上各有特点：斜拉式悬挑结构的承载能力由受拉构件控制的，而下撑式悬挑结构的承载能力由下撑杆的受压稳定性控制。 二、关于悬挑式脚手架的设计计算内容 悬挑式脚手架的计算包括脚手架架体的计算和悬挑结构的计算两部分。 1、 根据JGJ130规范要求，脚手架架体的计算要考虑的荷载恒荷载和活荷载。恒荷载一般包含：脚手架结构自重，包括立杆、纵向水平杆、横向水平杆、剪刀撑、横向斜撑和扣件等的自重；构、配件自重，包括脚手板、栏杆、挡脚板、安全网等防护设施的自重等。活荷载一般包含：施工荷载，包括作业层上的人员、器具和材料等的自重；风荷载等。其计算内容包括纵向、横向水平杆等受弯构件的强度和连接扣件的抗滑承载力计算；立杆的稳定性计算；连墙件的强度、稳定性和连接强度的计算；架体中受弯构件的变形验算等。 2、悬挑结构的计算内容根据悬挑式脚手架的荷载传递途径，计算应包括：脚手架立杆底部型钢横担（如有设置）和悬挑梁型钢的计算（包括抗弯强度计算、抗剪强度计算、局部承压强度计算、整体稳定性验算和挠度计算）；斜拉式悬挑结构应包括钢丝绳拉索（作为卸荷作用）、圆钢或型钢等的抗拉强度计算；下撑式悬挑结构应包括下撑杆的强度和稳定性计算。 3、悬挑结构与建筑结构的连接计算根据悬挑结构与建筑结构连接具体方式的不同，可能包括建筑结构混凝土的局部抗压验算；吊环的强度计算；螺栓或预埋构件焊缝连接部位的抗拉、抗剪计算等。 三、关于悬挑脚手架搭设的高度 悬挑脚手架施工方案编制的主要依据是JGJ130规范，该规范对悬挑脚手架并没有限高的规定，而各地方的做法不尽相同，昆山地区考虑到风荷载系数较大（为0.5）的缘故，一般规定每道型钢支承架上部的脚手架高度不宜大于20m。对于高层建筑而言，风荷载是重要的水平荷载，是使结构产生内力和位移的重要因素，对于外脚手架也不例外，随着高度的增加，风荷载的作用会逐渐增大，因此在分段悬挑时，应尽量使上一步悬挑高度小于下一步的，确保立杆的稳定性。 建筑施工企业技术人员目前一般使用PKPM或品茗等安全计算软件编制方案，方案编制时一般先根据经验初步拟定每段悬挑脚手架的高度及各项参数，再核算外脚手架本身的力学性能，尤其要验算连墙件的受力情况，如不能通过验算，应逐个调整参数，继续验算直至强度、刚度、稳定性、节点强度等各项要求均满足。 四、关于悬挑梁的截面选型 悬挑脚手架应采用型钢制作的悬挑梁、悬挑桁架或附着式钢三角架，不得采用钢管。目前悬挑梁多采用普通工字钢或槽钢，由于普通工字钢具有双轴对称截面，受力明确，传力直接，得到广泛使用。 对于型钢梁型号规格的选择，一般仅选择危险性较大的、悬挑构件荷载受力复杂且较大的有代表性的几根悬挑梁进行验算，通常选择转角、阳台、飘窗及采光井等悬挑长度较长、构件受力较大的部位，尤其是要注意在阳台等悬挑结构部位，由于阳台有5cm的室内外高低差，此时悬挑构件的支点应设在承重的结构挑梁上，所以该处悬挑构件的悬挑长度往往较大。在建筑物的阳角处，型钢梁悬挑长度并不一定是最长的，但此处是两侧立杆的交汇点，有可能采用横担的方式传力，其承受的荷载比较大，且不易固定，所以，转角等特殊部位应根据现场实际情况采取加强措施，并且在专项方案中应有验算和构造详图。 五、关于斜拉式悬挑结构能否采用钢丝绳的问题 一些专业脚手架公司的搭设人员认为脚手架的大部分荷载是可以由钢丝绳来承担的，钢丝绳可以作为斜拉式悬挑结构的主要受力构件。但本人认为钢丝绳作为柔性材料，斜拉钢丝绳如果作为主要受力构件，则存在以下一些问题： 1、钢丝绳是否承担荷载，以及承担荷载的多少不易确定。 钢丝绳的伸长率大与悬挑型钢的变形不匹配，当钢丝绳达到设计抗力时，悬挑脚手架挑梁早已挠度变形过大，处于不稳定状态了，即使采用调紧装置，也难以保证各根钢丝绳都能按照设计意图均衡受力。在斜拉式悬挑脚手架实际搭设和使用过程中，我们经常发现钢丝绳受力时的张紧程度并不一致，说明各绳受力的大小不一样。如果按简支结构作为计算模型，以钢丝绳的破断拉力作为极限荷载，这样选择的悬挑型钢偏小；但如果完全按悬挑结构计算，选择的型钢则很大，造成了很大的浪费；如果考虑型钢梁和钢丝绳各承担一部分荷载，对钢丝绳的极限荷载进行折减，如折减30%～40%，但这很难进行理论计算和试验测定。 两种力学模型的计算简图见图1a、b。（F3为钢丝绳受力） 2、偏心问题。由于构造原因，钢丝绳受力后拉结点往往偏于型钢的一侧，脚手架立杆位置一般设置在型钢截面中心，两者之间存在一定偏心距，使悬挑构件产生平面扭转；由于各悬挑构件一般情况都是独立的受力体系，相互之间未采用纵向连系杆连接，当脚手架钢管立杆安装位置出现不利偏差时，这种影响将更大。 3、固接端断丝问题。钢丝绳的直径一般在12~18mm，有的甚至更粗，实际安装时，为保证采用调紧装置的拉直效果，固接端钢丝绳弯曲半径往往设置过小，钢丝绳受力后容易在固接端处出现断丝过多的情况，使实际承载力下降。 4、钢丝绳是一种柔性材料，当悬挑脚手架受建筑物周围环境和遇到台风、龙卷风等恶劣天气等的影响，产生向上的翻流作用时，是不能保证悬挑结构几何不变的，即使出现轻微的浮（振）动，对悬挑脚手架而言也是极其危险的。 5、由于斜拉钢丝绳的设置要等上一层（锚固部位）楼面结构混凝土强度达到要求时才能设置，当采用纯斜拉式结构悬挑脚手架时，将出现上部脚手架搭设滞后的问题。 因此，在高层悬挑脚手架的设计时，一般悬挑架计算时悬挑型钢和钢丝绳的受力是分开计算的，悬挑型钢能够独立承受外架的受力。钢丝绳等柔性材料作为受拉构件，仅可以作为一种安全储备构件来计算，钢丝绳在计算时是能够独立受力的，避免悬挑型钢在某种情形下失效后出现外架倾覆的危险，受条件限制，必须采用斜拉式悬挑脚手架时，宜采用圆钢或型钢等材料制作刚性斜拉构件。 六、关于型钢悬挑构件室内长度和末端的固定方法 我们一般设计悬挑架的钢梁的锚固长度时，室内长度一般设计为悬挑长度的1.5-2倍。但是对于部分比较特殊的脚手架，比如在转角、阳台、栏杆等水平高低处，由于支点搁置部位的影响，使得一些构件的实际悬挑长度往往过大，假如悬臂达到3米的话，那室内的锚固长度就最少4.5米，此时由于室内空间限制，根本达不到末端长度的要求。本人认为，方案设计时不必过于强调1.5倍或2倍的束缚，只要通过验算，适当增加锚固和斜撑，使悬挑梁锚固措施及混凝土强度能够满足要求，就是安全的。 型钢悬挑构件室内末端与主体混凝土结构的固定一般可采用两道预埋螺栓固定、钢筋拉环锚固等方法，在阳角等特殊部位亦可采用将型钢直接预埋在混凝土墙板和柱内，连接强度应经计算确定，为保证锚固的可靠性，不得采用扣件连接。 当采用钢筋拉环锚固时，拉环应锚入楼板30d，并压在楼板下层钢筋下面。如不能保证钢筋的混凝土保护层厚度，也可以将拉环压在楼板下层钢筋上面，同时在拉环上部两侧各附加两根直径14～16的钢筋，并与楼板钢筋绑扎牢固，以确保拉环不会从混凝土楼板中拔出。 图2所示为几种常见的固定方法。 七、关于连墙件的设置 根据JGJ130规范规定，连墙件宜靠近主节点设置，偏离主节点的距离不应大于300mm，在实际施工中并不易实现。施工方案一般按两步三跨或两步两跨设置，脚手架的步距一般为1.5m～1.8m，为了方便施工人员行走，通常采用1.8m，由于层高很难与步距的整数倍匹配，因此连墙件的位置有可能会在洞口等无法设置的地方。编制人员在计算时应考虑此问题，避免出现无法固定的情况，给架体的稳定带来隐患。由于高层结构很多采用剪力墙结构，连墙件可以利用剪力墙模板固定留下的对穿拉杆孔洞来进行加固处理。 根据JGJ130规范第6.4.2.4条“一字型、开口型脚手架的两端必须设置连墙件，连墙件的垂直间距不应大于建筑物的层高，并不应大于4m（两步）。”、第6.6.3.2条“一字型、开口型双排脚手架的两端必须设置横向斜撑。”等强制性条文要求，现场施工升降机、工具式脚手架、悬挑接料平台等开口处往往存在较多的安全隐患，编制人员在编制方案时应考虑此问题，并将此类问题单独考虑，合理安排开口部位，同时应绘制详图，重点说明。 抗风涡流的措施在施工方案中也是经常被忽略的，JGJ130-2001规范中的6.4.7条“架高超过40m且有风涡流作用时，应采取抗上升翻流作用的连墙措施”，但具体应采取什么连墙措施来抵抗上升翻流作用呢？客观地说，落实该条规定有一定的难度。风涡流产生的原因很复杂，在不同建筑物的不同平、立面产生的作用力大小不同，在不易定量分析计算的情况下可采取如下预防措施：在与连墙杆对应的外立杆处设置刚性斜拉杆与上层主体结构的预埋件连接或将连墙件的间距加密。根据本地区的实际情况，一般采用“U”卡和螺栓搭配使用的方式来设置预埋式的刚性连墙件，由此从根本上杜绝了钢管扣件式连墙件容易被拆除、易松动、扣件抗滑力不足等缺点。 八、关于主体结构相关位置的承载力验算 型钢梁固定在主体结构上，脚手架上的荷载通过型钢梁传到支承的结构构件上，如果外脚手架悬挑太高或型钢梁悬挑太长，该荷载超过了型钢梁的支承构件的承载能力，将会引起构件的损伤或破坏，将导致外架的失稳和垮塌。但在施工方案中却经常忽略对支承结构构件的验算。型钢梁支承在梁、楼板或墙上。对于墙，一般认为可以不再验算，对于梁、板，则需要验算其强度和刚度，验算内容
