(仅供参考)理光C2500维修呼叫代码SCXXX

  • 格式：pdf
  • 大小：440.07 KB
  • 文档页数：74

下载文档原格式

  / 74

合集下载

理光复印机通用代码

理光复印机通用代码

理光复印机通用代码故障代码：SC——101：曝光灯出错SC------120: 扫描架出错1SC------121: 扫描架出错2SC------302: 充电棍漏电SC------304: 充电棍电流校正出错（图像浓度传感器不良）SC------320: 多面反射镜电机异常SC------321: 没有激光写入信号的出错1SC------322: 第一只激光同步信号出错（LD 装置失败）SC------323: LD 驱动电流过大SC------326: 第二只激光同步信号出错（LD 装置失败）SC------327: LD 装置原位置出错1 (因为接头走向不对,造成LD装置移动受阻) SC------328: LD 装置原位置出错2 (因为接头走向不对,造成LD装置移动受阻) SC------329: 激光束间距调整的出错(因为接头走向不对,造成LD装置移动受阻) SC------350—1: ID 传感器出错1SC------350—2: ID 传感器出错2SC------350—3: ID 传感器出错3SC------350—4: ID 传感器出错4SC------350—5: ID 传感器出错5SC------360: 硬盘驱动出错1 (HDD不良或HDD控制板不良)SC------361: 硬盘驱动出错2 (HDD不良)SC------362: IMAC (图像压缩IC)出错(BICU不良或HDD控制板不良)SC------365: 图像储存地址出错SC------390—1: TD 传感器出错1SC------390—2: TD 传感器出错2SC------391: 显影偏压的漏泄SC------401—1 转印棍漏电出错SC------401—2 转印棍漏电出错SC------403：转印带位置传感器出错SC------405：转印带出错SC------440: 主电机卡死SC------490: 排风扇电机卡死SC------492: 冷却风扇电机卡死SC------493: 桥接器冷却风扇卡死SC------501—1: 第一纸盘升纸故障1SC------501—2: 第一纸盘升纸故障2SC------502—1: 第二纸盘升纸故障1SC------502—2: 第二纸盘升纸故障2SC------503—1: 第三纸盘升纸故障1SC------503—2: 第三纸盘升纸故障2SC------504—1: 第四纸盘升纸故障1SC------504—2: 第四纸盘升纸故障2SC------506: 纸盘装置主电机卡死SC------507: LCT 主电机卡死SC------510—1: LCT 纸盘故障1SC------510—2: LCT 纸盘故障2SC------541: 定影部热敏电阻开路SC------542: 预热过程中定影温度出错SC------543: 定影部过热出错1SC------545: 定影部过热出错2SC------546: 定影部可复印温度出问题SC------547: 零交信号SC------548: 定影部装置安装出错SC------599: 单格纸盘电机卡死SC------601: BICU与扫描装置通信异常SC------602: BICU与HDD控制板之间通信异常SC------620—1: BICU与ADF之间通信异常1 SC------620—2: BICU与ADF之间通信异常2 SC------620—3: BICU与ADF之间通信异常3 SC------726: 文件制成器移动／升降电机异常SC------727: 文件制成器装订器转动电机异常SC------729: 文件制成器打孔电机异常SC------730: 文件制成器装订器定位电机异常SC------900: 电气的总数计数器异常SC------951: F门的信号异常2SC------954: 打印机图像设置出错SC------955: 储存器设置出错SC------959: 打印机设置ID 出错SC------960: 打印机返回ID 出错SC------961: 打印机就绪ID 出错SC------962: 储存器设置ID 出错SC------963: 储存器结束ID 出错SC------964: 打印机就绪出错SC------980: HDD 存取出错SC------981: HDD 响应出错SC------982: HDD 结构出错SC------990: 软件性能出错理光复印机维修通用故障代码，分享SC195：系列号不符SC201：多棱镜电机不良SC220：同步检测信号错SC221：同上（指各色的同步）SC240：激光过强（001：Y 002：M 003：C 004：K）SC260、261：电源板保险烧SC285：线位调整有错SC370 SC371 SC372 SC373：KYCM TD传感器有错SC374 SC375 SC376 SC377：KYCM VT传感器有错SC380：K显影电机有问题SC381：彩显影电机有问题SC385：ID传感器的VSG有错SC386 SC387 SC388 SC389：KYCM显影伽马有错SC390：显影偏压输出有错SC391-01：充电AC输出有错SC460 SC461：热敏电阻SC471：转印原位有错SC490：转印偏压有错SC501 SC502 SC503 SC504：纸盒有错SC530：定影风扇有错SC541.542.543.544.545.546：定影辊温度有错SC551.552.553.554.555.556：压力辊温度有错SC560：电源线有是器噪声SC722 723.724.725.726.727.729.730.731.732.733.734：分页器有错SC818：防卫有错SC819：致命错误SC820.821.822.823.824.827828.829.833.835.836.837.：打印印问题的自诊有错SC850：打印接口有错SC851：IEEE1394接口有错SC860：硬盘初始化有错SC861：硬盘重启SC863.864.865：硬盘的读取、CRC、进入有错SC900：电子计数器有错SC990：软件性能有错SC998：应用启动有错注：K：黑Y：黄C：蓝M：红---------------------------------------------------------------------------------------------------------------------。

理光复印机维修代码表SC

理光复印机维修代码表SC
故障诊断程序
类型
SC380
黑色显影电机出错
当电机速度是在目标值内，电机向BCU发送一个锁定信号(在CN214-5上高到低)。
在以下情况下检测
SC380：
·电机开启后，锁定信号保持高2秒。
·电机关闭后，锁定信号保持低2秒。
·电机开启时，锁定信号保持高2秒以上。
·电机不良
·BCU不良
1.关开主开关
2.更换电机
·BCU不良
1.关开主开关。
2.检查接头。
3.检查PCU充电电压的输入(弹簧/导轴)或更换PCU。
4.更换电源组件B/C。
5.更换电缆。
6.更换BCU。
SC号
项目
定义
可能的原因
相关SC
故障诊断程序
类型
SC460-
001
热敏电阻1出错(断路)
位于激光光学单元左边(定影单元)的热敏电阻1检测温度，它连续10秒小于-30℃，BCU确定电路断路，并显示此SC代码。
2.检查前(用于K和Y)或后(用于C和M)同步检测板和LD单元的电缆连接。
3.检查或重新安装前(用于K和Y)或后(用于C和M)同步检测板。
4.更换前(用于K和Y)或后(用于C和M)同步检测板。
5.更换LD单元。
6.更换BCU。
SC号
项目
定义
可能的原因
相关SC
故障诊断程序
类型
SC221
同步检测信号出错2
221-001：Y
221-002：M
221-003：C
221-004：K
连续10次没有正确地完成主扫描长度的检测。
用于主扫描长度检测的前(C和M)或后(K和Y)的激光同步检测板自动修正主扫描放大。

理光sc代码+解决方法

理光sc代码+解决方法

理光sc代码+解决方法2、故障诊断维修呼叫的状态2.1.1 概要注意：1) 若问题是关系到电路板的，在更换PCBs之前，先断开他们，然后再连接。

2) 若问题是关系到电机锁定，在更换电机或传感器之前，先检查机械负荷。

3) 当在SP模式中发生A级别或B级别SC，显示器不显示SC代码，若此情况发生，退出SP模式之后检查SC代码。

这不适用于B’级别代码。

2.1.2 SC代码的说明SC101：曝光灯出错－定义－[B]当扫描白板时，未恰当地探测到标准白板。

－可能的原因－·曝光灯不良。

·曝光灯镇流器不良。

·曝光灯连接器不良。

·脏的扫描仪反射镜或扫描仪反射镜移位。

·SBU板不良。

·SBU连接器不良。

·透镜块移位。

SC120：扫描仪原位出错1－定义－[B]在初始化或复印期间，扫描仪原位传感器不探测关闭状态。

－可能的原因－·扫描仪原位传感器不良·扫描仪驱动电机不良·扫描仪原位传感器连接器不良·扫描仪驱动电机连接器不良·IOB板不良SC121：扫描仪原位出错2－定义－[B]在初始化或复印期间，扫描仪原位传感器不探测开启状态。

－可能的原因－·扫描仪原位传感器不良·扫描仪驱动电机不良·扫描仪原位传感器连接器不良·扫描仪驱动电机连接器不良·IOB板不良SC122：扫描仪原位出错3－定义－[B]在扫描仪返回到原位时，扫描仪原位传感器探测开启状态。

－可能的原因－·扫描仪原位传感器不良·扫描仪驱动电机不良·扫描仪原位传感器连接器不良·扫描仪驱动电机连接器不良·IOB板不良SC123：扫描仪原位出错4－定义－[B]在扫描仪返回到原位时，扫描仪原位传感器不探测开启状态。

－可能的原因－·扫描仪原位传感器不良·扫描仪驱动电机不良·扫描仪原位传感器连接器不良·扫描仪驱动电机连接器不良·IOB板不良SC130：SBU不良（B）SC131：扫描DF文件时，软件设置程序产生出错。

理光sc代码解决方法

理光sc代码解决方法

2、故障诊断2.1 维修呼叫的状态概要维修呼叫状态有四种级别。

注意：1) 若问题是关系到电路板的，在更换PCBs之前，先断开他们，然后再连接。

2) 若问题是关系到电机锁定，在更换电机或传感器之前，先检查机械负荷。

3) 当在SP模式中发生A级别或B级别SC，显示器不显示SC代码，若此情况发生，退出SP模式之后检查SC代码。

这不适用于B’级别代码。

SC代码的说明SC101：曝光灯出错－定义－[B]当扫描白板时，未恰当地探测到标准白板。

－可能的原因－·曝光灯不良。

·曝光灯镇流器不良。

·曝光灯连接器不良。

·脏的扫描仪反射镜或扫描仪反射镜移位。

·SBU板不良。

·SBU连接器不良。

·透镜块移位。

SC120：扫描仪原位出错1－定义－[B]在初始化或复印期间，扫描仪原位传感器不探测关闭状态。

－可能的原因－·扫描仪原位传感器不良·扫描仪驱动电机不良·扫描仪原位传感器连接器不良·扫描仪驱动电机连接器不良·IOB板不良SC121：扫描仪原位出错2－定义－[B]在初始化或复印期间，扫描仪原位传感器不探测开启状态。

－可能的原因－·扫描仪原位传感器不良·扫描仪驱动电机不良·扫描仪原位传感器连接器不良·扫描仪驱动电机连接器不良·IOB板不良SC122：扫描仪原位出错3－定义－[B]在扫描仪返回到原位时，扫描仪原位传感器探测开启状态。

－可能的原因－·扫描仪原位传感器不良·扫描仪驱动电机不良·扫描仪原位传感器连接器不良·扫描仪驱动电机连接器不良·IOB板不良SC123：扫描仪原位出错4－定义－[B]在扫描仪返回到原位时，扫描仪原位传感器不探测开启状态。

－可能的原因－·扫描仪原位传感器不良·扫描仪驱动电机不良·扫描仪原位传感器连接器不良·扫描仪驱动电机连接器不良·IOB板不良SC130：SBU不良（B）SC131：扫描DF文件时，软件设置程序产生出错。

理光sc代码解决方法

理光sc代码解决方法

2、故障诊断2.1 维修呼叫的状态概要维修呼叫状态有四种级别。

注意：1) 若问题是关系到电路板的，在更换PCBs之前，先断开他们，然后再连接。

2) 若问题是关系到电机锁定，在更换电机或传感器之前，先检查机械负荷。

3) 当在SP模式中发生A级别或B级别SC，显示器不显示SC代码，若此情况发生，退出SP模式之后检查SC代码。

这不适用于B’级别代码。

SC代码的说明SC101：曝光灯出错－定义－[B]当扫描白板时，未恰当地探测到标准白板。

－可能的原因－·曝光灯不良。

·曝光灯镇流器不良。

·曝光灯连接器不良。

·脏的扫描仪反射镜或扫描仪反射镜移位。

·SBU板不良。

·SBU连接器不良。

·透镜块移位。

SC120：扫描仪原位出错1－定义－[B]在初始化或复印期间，扫描仪原位传感器不探测关闭状态。

－可能的原因－·扫描仪原位传感器不良·扫描仪驱动电机不良·扫描仪原位传感器连接器不良·扫描仪驱动电机连接器不良·IOB板不良SC121：扫描仪原位出错2－定义－[B]在初始化或复印期间，扫描仪原位传感器不探测开启状态。

－可能的原因－·扫描仪原位传感器不良·扫描仪驱动电机不良·扫描仪原位传感器连接器不良·扫描仪驱动电机连接器不良·IOB板不良SC122：扫描仪原位出错3－定义－[B]在扫描仪返回到原位时，扫描仪原位传感器探测开启状态。

－可能的原因－·扫描仪原位传感器不良·扫描仪驱动电机不良·扫描仪原位传感器连接器不良·扫描仪驱动电机连接器不良·IOB板不良SC123：扫描仪原位出错4－定义－[B]在扫描仪返回到原位时，扫描仪原位传感器不探测开启状态。

－可能的原因－·扫描仪原位传感器不良·扫描仪驱动电机不良·扫描仪原位传感器连接器不良·扫描仪驱动电机连接器不良·IOB板不良SC130：SBU不良（B）SC131：扫描DF文件时，软件设置程序产生出错。

理光复印机维修代码表SC

理光复印机维修代码表SC
LD过大
240-001：Y
240-002：M
240-003：C
240-004：K
LD电源超过67mA.
·LD磨损(电流/光输出特性已改变)
·LD坏了(短路)
1.关开主电开关
2.更换LD单元。
SC260
LD HP传感器未开启(仅K)
在回原位时，需花5秒钟以上的时间来开启HP传感器(传感器执行器没有覆盖传感器)。
若发生此情况，高压提供板给BCU发送一个出错信号(在CN204-A18上高到低)。
BCU每2毫秒监视此信号并在出错状况连续产生250次时产生SC代码。
·连接松开了
·电源组件C/B输出不良
·损坏的电缆
·显影单元不良
·BCU不良
1.关开主开关。
2.检查导线束和电缆连接是否正确。
3.从高电压提供板C/B上的偏压终端上断开高电压提供电缆。用万用表测量DC电压。
故障诊断程序
类型
SC380
黑色显影电机出错
当电机速度是在目标值内，电机向BCU发送一个锁定信号(在CN214-5上高到低)。
在以下情况下检测
SC380：
·电机开启后，锁定信号保持高2秒。
·电机关闭后，锁定信号保持低2秒。
·电机开启时，锁定信号保持高2秒以上。
·电机不良
·BCU不良
1.关开主开关
2.更换电机
391-01：K
391-02：Y
391-03：M
391-04：C
高电压提供板发送反馈信号(CN228-2到5；MCYK)
BCU每8ms监视这些反馈信号。若所抽取数据的平均值连续30次不在控制的目标上，产生些SC。
·电源组件断开
·充电插座或终端

最新理光复印机维修代码表SC资料

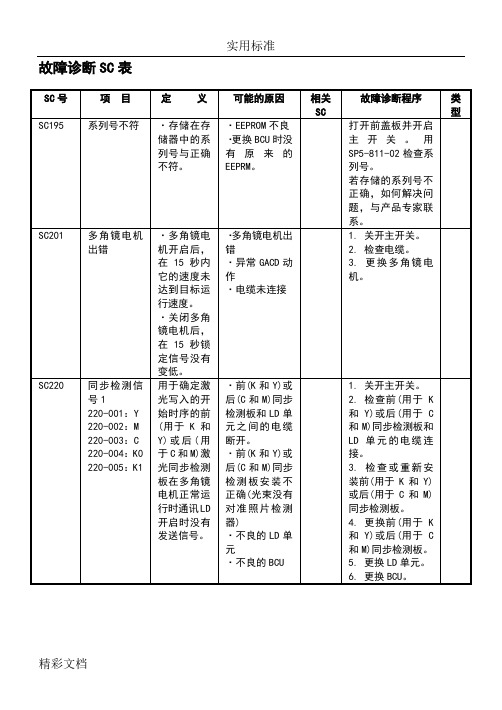

精品文档故障诊断 SC 表SC号项目SC195系列号不符SC201多角镜电机出错SC220同步检测信号 1220-001 ：Y220-002 ：M220-003 ：C220-004 ：K0220-005 ：K1定义可能的原因相关SC·存储在存· EEPROM 不储器中的系良列号与正确·更换 BCU 时不符。

没有原来的EEPRM 。

·多角镜电·多角镜电机出机开启后，错在 15 秒内·异常GACD它的速度未动作达到目标运·电缆未连接行速度。

·关闭多角镜电机后，在15秒锁定信号没有变低。

用于确定激·前 (K 和 Y)或光写入的开后 (C 和 M)同步始时序的前检测板和 LD 单(用于 K和元之间的电缆Y)或后(用断开。

于C和M) ·前(K和Y)或激光同步检后 (C 和 M)同步测板在多角检测板安装不镜电机正常正确 ( 光束没有运行时通讯对准照片检测LD 开启时器 )没有发送信·不良的 LD 单号。

元·不良的 BCU故障诊断程序类型打开前盖板并开启主开关。

用SP5-811-02 检查系列号。

若存储的系列号不正确，如何解决问题，与产品专家联系。

1.关开主开关。

2.检查电缆。

3.更换多角镜电机。

1.关开主开关。

2.检查前 (用于 K和 Y)或后 (用于 C和 M) 同步检测板和LD 单元的电缆连接。

3.检查或重新安装前(用于K 和Y) 或后(用于C 和M) 同步检测板。

4.更换前(用于K和Y)或后(用于 C和 M) 同步检测板。

5.更换 LD 单元。

6.更换 BCU 。

精品文档SC号项目SC221同步检测信号出错 2221-001 ：Y221-002 ：M221-003 ：C221-004 ：K定义可能的原因连续 10次没·前(C 和有正确地完M)或后(K成主扫描长和 Y)同步度的检测。

理光复印机维修代码表SC

1.关开主开关。
2.检查电缆连接。
3.更换热敏电阻。
4.更换BCU。
SC461-
001
热敏电阻出错(断路)
位于激光光学单元左边(定影单元)的热敏电阻2检测温度，它连续10秒小于-30℃，BCU确定电路断路，并显示此SC代码。
·热敏电阻2不良
·电缆连接出错
·BCU不良
1.关开主开关。
2.检查电缆连接。
·LD磨损(电流/光输出特性已改变)
·LD坏了(短路)
1.关开主电开关
2.更换LD单元。
SC260
LD HP传感器未开启(仅K)
在回原位时，需花5秒钟以上的时间来开启HP传感器(传感器执行器没有覆盖传感器)。
·电机不良
·传感器不良
·转换执行器时有机械问题
·电源单元上的熔丝烧断(FU81)
1.关开主开关。
·若不提供电压，更换高电压提供板。
4.若第2步骤的结果好，检查高电压提供电缆或显影单元是否接发。
·如果高电压提供电缆坏了，更换它。
·如果显影单元坏了，更换它。
5.检查PWM信号是否被发送到BCU上高压提供板上。
若电压是0，更换BCU以及BCU和高电压提供板之间的导线束。
SC391-
001
充电AC：输出出错
2.检查LD定位电机上传感器执行器的位置。
3.更换LD定位电机。
4.更换LD原位传感器。
5.检查和或更换PSU。
SC261
LD HP传感器未开启(仅K)
改变激光光束的间距后需花5秒以上的时间来关闭原位传感器。
·电机不良
·传感器不良
·转换执行器时有机械问题
·电源单元上的熔丝烧断(FU81)
1.关开主开关。

理光复印机维修代码表SC

4.更换转印带接触电机。
5.检查接触以及转印带单元机构的释放。
SC490
转印偏压/低吸引偏压泄漏出错
高电压提供板(T/PA/CL)
监视电路，并检测电流泄漏。若发生这，高电压提供板间BCU发送一个SC信号(在CN213-8上高到低)。
当此出错状况连续发生250次，BCU每2ms监视此信号并产生此SC代码。
·电机不良
·传感器不良
·转换执行器时有机械问题
·电源单元上的熔丝烧断(FU81)
1.关开主开关。
2.检查LD定位电机上传感器执行器的位置。
3.更换LD定位电机。
4.更换LD原位传感器。
5.检查和或更换PSU。
SC261
LD HP传感器未开启(仅K)
改变激光光束的间距后需花5秒以上的时间来关闭原位传感器。
·BCU不良
1.关开主开关。
2.检查接头。
3.检查PCU充电电压的输入(弹簧/导轴)或更换PCU。
4.更换电源组件B/C。
5.更换电缆。
6.更换BCU。
SC号
项目
定义
可能的原因
相关SC
故障诊断程序
类型
SC460-
001
热敏电阻1出错(断路)
位于激光光学单元左边(定影单元)的热敏电阻1检测温度，它连续10秒小于-30℃，BCU确定电路断路，并显示此SC代码。
[M]：调整出错
SC374
Vt出错[K]
图像显影时，Vt值小于0.5V。
·连接不良(TD传感器输出小于0.5V)。
·不良的TD传感器
1.关开主开关
2.复位相关的色粉显影蝉元，
3.更换相应的色粉显影单元。
SC375
Vt出错[Y]

理光复印机维修代码表SC

·热敏电阻1不良
·电缆连接出错
·BCU不良
1.关开主开关。
2.检查电缆连接。
3.更换热敏电阻。
4.更换BCU。
SC460-
002
热敏电阻1出错(短路)
位于激光光学单元左边(定影单元)的热敏电阻1检测温度，它连续10秒高于70℃，BCU确定电路短路，并显示此SC代码。
·热敏电阻1不良
·电缆连接出错
·BCU不良
3.更换热敏电阻。
4.更换BCU。
SC471
转印带原位出错
转印带接触电机开启后，转印带原位传感器没有从高改变到低(原位)或反之亦然。
·转印带单元放置不当
·转印带HP传感器和/或转印带放置传感器不良
·转印带接触电机不良
·转印带单元有问题
1.关开主开关。
2.复位转印带单元。
3.清洁或更换转印带原位传感器和/或转印带放置传感器。
3.更换BCU
SC381
采色显影电机出错
SC385
ID传感器VSG调整出错
过程控制自检查时，Vsg超出调整范围。
调整范围：4.0±0.5V
·ID传感器不良
·ID传感器脏
·ID传感器断开
·鼓脏(未彻底清洁)
1.?关开庆开关。
2.清洁ID传感器和邻近部件。
3.检测鼓清洁状况。
4.检查ID传感器接头。
5.更换ID传感器。
·BCU不良
1.关开主开关。
2.检查接头。
3.检查PCU充电电压的输入(弹簧/导轴)或更换PCU。
4.更换电源组件B/C。
5.更换电缆。
6.更换BCU。
SC号
项目
定义
可能的原因
相关SC
故障诊断程序
