电气调试方案一、引言电气调试是电力系统投入运行前的重要环节，是对电气设备的检验和测试，以确保其正常运行并符合安全标准。
本方案旨在提供一个全面的电气调试指导，以确保调试过程的有效性和安全性。
二、调试目标1. 检查电气设备的性能，确保其符合设计和安全标准。
2. 检测电气设备之间的兼容性问题，确保良好的协同工作。
3. 验证电气系统的整体性能，确保满足生产和生活需求。
三、调试内容1. 电源调试：检查电源设备的输出电压、电流和功率等参数，确保其稳定且符合要求。
2. 电气设备调试：对各类电气设备进行测试，包括电机、变频器、传感器和执行器等，验证其性能指标和稳定性。
3. 控制系统调试：对控制系统进行测试，包括PLC、DCS和仪表等，验证其控制精度和稳定性。
4. 保护系统调试：对电气系统的保护装置进行测试，如断路器、熔断器和热继电器等，确保其保护功能正常。
5. 通信系统调试：对电气系统的通信网络进行测试，确保数据传输的稳定性和实时性。
四、调试步骤1. 准备工作：熟悉调试方案，了解设备参数，准备调试工具和安全防护用品。
2. 电源调试：检查电源设备的各项参数，并记录在案。
3. 电气设备调试：根据设备类型和规格，逐一进行测试并记录结果。
4. 控制系统调试：对控制系统的控制精度和稳定性进行测试，并记录结果。
5. 保护系统调试：对电气系统的保护装置进行测试，确保其正常工作。
6. 通信系统调试：对电气系统的通信网络进行测试，确保数据传输的稳定性和实时性。
7. 整体性能测试：在完成各部分调试后，进行整体性能测试，以验证电气系统的整体性能。
五、调试安全措施1. 确保调试人员具备相应的技术能力和操作经验。
2. 在调试过程中，应遵循相关安全规定和操作流程。
3. 对危险区域和设备应设置明显的警示标志和防护措施。
4. 在调试过程中，应保持与相关人员的有效沟通，避免因误解或信息不畅导致的安全事故。
5. 在调试过程中，应定期对设备进行检查和维护，确保其始终处于良好状态。
电气工程调试方案1. 背景电气工程调试是在电气设备安装完毕后进行的一项重要工作。
通过调试，可以验证设备的正常运行和安全性能，及时发现和解决问题，确保设备的稳定运行。
2. 目标本次电气工程调试的目标是验证电气设备的正常运行和安全性能，确保设备在正常运行条件下发挥稳定的作用。
3. 调试步骤3.1 设计调试方案在电气设备调试前，首先需要设计一个调试方案。
该方案应包括以下内容：•调试设备列表：列出需要调试的电气设备；•调试参数设置：确定调试过程中需要监测和记录的参数；•调试方法：确定具体的调试方法，包括使用的仪器设备和检测手段；•调试顺序：确定设备的调试顺序，优先调试主要设备；•安全预防措施：制定安全预防措施，确保人员和设备的安全。
3.2 准备调试工具和设备在开始调试前，必须准备好相应的调试工具和设备。
这些工具可能包括：•万用表：用于测量电流、电压、阻抗等参数；•示波器：用于观察和分析电信号的波形；•绝缘电阻测试仪：用于测试绝缘电阻；•电流表：用于测量电流；•温度计：用于测量设备温度。
在准备这些工具时，需要确保它们的准确性和可靠性，并保证其能正常工作。
3.3 进行初步检查在开始正式调试前，需要进行初步的检查，以确保电气设备的基本条件满足：•确保设备的供电条件符合要求；•检查设备的接线是否正确，是否存在接地问题；•检查设备的绝缘情况，确保绝缘正常；•检查设备的电源线、信号线等连接是否牢固。
3.4 逐个设备调试根据设计的调试方案和步骤，逐个对电气设备进行调试。
在调试过程中，应注意以下问题：•确保调试过程中的安全性，避免触电和其他意外情况；•根据调试方案要求，逐步调整设备参数，确保设备的正常运行；•监测和记录调试过程中的参数，如电流、电压、温度等，以便后续分析和对比；•根据设备的运行情况，判断是否需要进一步优化参数，以提高设备的效率和稳定性。
3.5 整理调试记录和报告在完成所有设备的调试后，需要整理调试过程中记录的参数和结果，并撰写调试报告。
电气调试方案一、引言电气调试是在电气设备安装完毕后，为了确保设备正常运行而进行的一项重要工作。
它包括了设备的电路连接、电气元件状态检查、电气系统运行参数设定等方面内容。
合理的电气调试方案可以提高设备的可靠性、安全性和运行效率，对设备的正常运行起着关键作用。
二、调试前准备在进行电气调试前，需要进行以下准备工作：1. 确定调试范围：根据设备的安装情况和施工图纸，确定调试的范围和内容，明确需要调试的各个电气设备和系统。
2. 准备工具和设备：根据调试范围和内容，准备必要的工具和设备，如电压表、电流表、绝缘电阻测试仪等，在调试过程中保证准确测量和判断。
3. 检查设备连接：在调试前，对设备的电路连接进行检查，确保各个电气元件的连接正确可靠，避免因连接错误导致的故障。
4. 检查电气元件状态：检查各个电气元件的状态，如开关、保护装置、继电器等，确保元件完好，没有损坏和故障。
5. 检查电气系统参数设定：对电气系统的运行参数进行设定，如电压、频率、功率因数等，根据实际情况确定合适的参数设置。
三、调试步骤根据不同设备和系统的要求，电气调试的步骤有所差异，但一般包括以下几个方面：1. 电路连接测试：对设备的电路连接进行测试，检查各个连接点的电压、电流等参数是否符合设计要求，排除连接错误或故障。
2. 电气元件测试：对各个电气元件进行测试，如开关的合闸、分闸情况，保护装置的功能测试，继电器的工作状态检查等，保证各个元件正常工作。
3. 系统参数设定：根据设备和系统的要求，进行相关参数的设定，如电压、电流、功率因数等，确保系统能够在设计范围内正常运行。
4. 运行试验：对设备进行运行试验，检查设备在运行过程中的各项指标是否正常，如温度、振动、噪声等，及时发现并解决问题。
5. 调试记录：对调试过程中的各项数据和问题进行记录，包括测试结果、发现的问题以及解决方法等，为后续的维护和运行提供参考依据。
四、安全注意事项在进行电气调试时，需要特别注意以下安全事项：1. 调试人员必须具备相关的电气知识和技能，熟悉设备和系统的工作原理和操作流程，遵守相关安全操作规程。
电气调试方案一、引言电气调试是确保电气设备正常工作和满足设计要求的重要环节。
本方案旨在为电气调试工作提供一套全面、实用的指导，以确保调试过程的顺利进行和设备性能的优化。
二、调试前的准备工作1. 人员培训与安全教育：对参与调试的人员进行必要的技术培训和安全教育，确保他们熟悉调试流程和安全操作规程。
2. 设备检查：对所有电气设备和元件进行仔细检查，确保其完好无损，符合设计要求。
3. 工具与仪器准备：根据调试需要，准备相应的测试工具、仪器和安全防护用品。
4. 资料准备：收集并熟悉相关技术资料，包括电气原理图、接线图、设备操作手册等。
5. 环境检查：确保调试现场环境安全，无妨碍调试进行的杂物，并具备合适的照明和通风条件。
三、调试内容及步骤1. 通电前的检查：检查电源接入情况，确保电源电压符合设备要求；检查电气连接，确保接线正确、紧固，无短路或断路现象。
2. 初始通电测试：逐步通电，观察设备反应，检查是否有异常发热、冒烟、异味等现象。
如有异常，立即断电检查。
3. 功能测试：按照设备的功能要求，逐项测试其各项性能指标，如输入输出电压、电流、功率因数等。
确保设备性能达标且稳定。
4. 联动调试：对涉及多个设备的系统进行联动调试，检查设备之间的协调性和控制逻辑的正确性。
5. 异常处理：模拟各种异常情况，检查设备的故障诊断和处理能力。
如过载、短路、断路等。
6. 记录与报告：详细记录调试过程和结果，形成完整的调试报告。
报告应包括调试日期、人员、设备状态、测试数据及分析等内容。
7. 调试总结：对调试过程中发现的问题进行汇总分析，提出改进措施，为设备的进一步优化提供依据。
四、安全注意事项1. 严格遵守安全操作规程，非授权人员不得操作设备。
2. 调试前确保相关人员了解和掌握安全风险和应对措施。
3. 使用合适的个人防护用品，如绝缘手套、护目镜等。
4. 保持与运行中的电气设备适当的距离，避免直接接触带电部分。
5. 在调试过程中，如遇异常情况或故障，应立即断电并通知专业人员进行排查和处理。
电气调试方案一、调试目的电气调试的主要目的是确保电气设备在安装完成后能够正常运行，符合设计要求，并确保设备性能稳定、安全可靠。
通过电气调试，可以及时发现和解决设备在安装过程中存在的问题，确保设备在投入运行时的安全性能和稳定性。
二、调试范围电气调试的范围包括但不限于以下内容：1. 高压电气设备：如变压器、高压开关柜、避雷器等；2. 低压电气设备：如低压开关柜、电动机控制中心等；3. 电缆及电线：包括电源线路、控制线路、信号线路等；4. 继电保护装置：如继电器、电流互感器、电压互感器等；5. 自动化控制系统：如PLC控制系统、DCS控制系统等。
三、调试流程电气调试流程一般包括以下几个步骤：1. 准备工作：检查设备安装是否完成，核对设备清单，确保设备型号、规格符合设计要求；准备好调试工具和仪器，制定调试计划和安全措施。
2. 单体调试：对单个电气设备或部件进行调试，如变压器、电动机等。
检查设备的外观、接线是否正确，测试设备的绝缘电阻、耐压试验等。
3. 局部调试：对部分电气系统进行调试，如配电系统、控制系统等。
检查系统内的设备连接、功能是否正常，测试系统的保护功能、控制逻辑等。
4. 整体调试：对整个电气系统进行联动调试，测试系统在正常工况和异常工况下的性能表现，评估系统的稳定性和可靠性。
5. 验收与移交：根据调试结果填写验收报告，移交相关资料，确保设备正常运行后可以安全投入使用。
四、调试方法与注意事项电气调试的方法与注意事项如下：1. 使用合适的调试工具和仪器，确保测试准确可靠；2. 严格按照操作规程进行调试，避免发生意外事故；3. 在调试过程中注意观察设备的运行状态和参数变化，及时发现和解决问题；4. 对于关键设备和重要环节，需要进行反复调试和验证，确保设备性能稳定可靠；5. 对于具有危险性的设备和区域，应采取必要的安全措施，确保调试人员的安全；6. 在调试过程中应注意保护设备的完好性和环境卫生，避免对设备和环境造成不必要的损坏和污染；7. 对于调试过程中发现的问题和故障，应及时记录和处理，并进行分析和总结，为今后的设备维护和管理提供参考。
电气调试工方案范文一、项目概述电气调试是工程建设中关键的一环，在工程项目完成后，为了保证设备和系统的正常运行，需要进行电气调试工作。
本方案将对电气调试工作进行详细规划和安排，以确保工程项目的顺利进行。
二、调试目标1.确保电气设备和系统的正常运行。
2.验证电气设备和系统的可靠性，排除潜在故障隐患。
3.保证电气设备和系统符合相关标准和要求。
三、准备工作1.确定调试工作的时间计划，包括开始时间和结束时间。
2.制定调试工作的计划和任务清单，明确每个任务的责任人。
3.准备必要的调试工具和设备，如电压表、电流表、示波器等。
4.确保调试人员具备相关的电气设备和系统知识和技能。
四、调试流程1.设备安装验收a)检查设备安装情况，包括电源接线、信号接线等。
b)检查设备的地线连接情况，确保设备接地良好。
c)检查设备的参数设置，如电压、频率等。
2.系统连锁保护和安全控制检查a)检查系统的连锁保护功能是否正常，如过载保护、短路保护等。
b)检查系统的安全控制功能是否正常，如急停按钮、防护门等。
3.设备调试a)对每个设备进行电气连接和电气参数的检查，确保设备符合要求。
b)对设备的控制系统进行调试，包括PLC、DCS等控制系统。
c)对设备进行功能测试，确保设备各项功能正常。
4.系统调试a)对整个系统进行电气连锁和安全控制的测试，确保系统安全可靠。
b)对系统进行调试和测试，确保系统各项功能正常。
5.故障排除a)在调试过程中遇到故障时，及时进行排除，确保故障不影响调试进度。
b)对常见的故障进行分类和总结，积累经验，提高调试效率。
六、安全和质量管理1.严格遵守安全操作规程，确保人员和设备的安全。
2.保证调试工作的质量，严格按照工程设计和要求进行操作和测试。
3.及时记录和反馈调试情况，及时解决调试工作中遇到的问题。
4.确保调试工作的纪律性，做到有序进行，不拖延时间。
七、风险与应对2.人员安全：加强安全教育和培训，提高人员安全意识，切实保护人员安全。
电气部分系统联合调试方案一、调试目标和要求1.调试目标：-确保电气系统能够正常运行；-确保各个电气设备的功能正常；-确保电气部分与其他系统协调工作。
2.调试要求：-根据设计要求，检查电气系统的安装和连接是否正确；-检查各个电气设备的电气参数是否正常；-调试电路连接，确保信号传输的准确性和稳定性；-检查电气系统的接地是否标准，确保安全可靠；-调试部分与整体系统的协调工作，确保各个系统能够正常运行。
二、调试方案1.分阶段调试：-初步调试阶段：检查电气系统的基础安装和连接问题，确保设备的供电和接地情况良好。
并进行设备的基础功能测试，确保设备能够正常工作。
-中间调试阶段：对电气系统的各个部分进行综合调试，检查电气设备的参数是否正常，对电路连接进行调试，确保信号的传输准确性和稳定性。
并进行模拟实验，测试部分系统的协调工作。
-后期调试阶段：对整个电气系统进行整体调试，确保各个系统能够正常运行，处理系统间的协调问题。
并进行负载实验，测试系统的稳定性和可靠性。
2.调试步骤：-步骤一：检查电气设备的安装和连接情况，确保连接准确、牢固、可靠。
-步骤二：检查电气设备的电气参数，如电压、电流、功率等，确保设备满足设计要求。
-步骤三：对于复杂的控制系统，将不同设备组成的子系统先行调试，并确保子系统能够正常工作。
然后根据系统设计原理和接口规范，逐步联合调试各个子系统，并进行模拟实验。
-步骤四：对电路连接进行调试，确保信号传输的准确性和稳定性。
通过仪器设备对信号进行采集和分析，对数据进行校验和处理。
-步骤五：检查电气系统的接地情况，确保接地标准符合要求，保证安全可靠。
-步骤六：对整个电气系统进行整体调试，进行负载实验，测试系统的稳定性和可靠性。
根据实际情况进行参数调整和优化，确保系统能够正常运行。
三、调试工具和设备1.电气参数测量仪器：如示波器、电流表、电压表等，用于检测电气设备的电气参数。
2.接地测试仪：用于检测电气系统的接地情况。
电气调试计划方案一、引言电气调试是在电气设备安装和电气系统建成后，为了确保设备和系统的正常运行而进行的一系列测试、检查和调整工作。
电气调试是保证电气设备安全、稳定运行的一个重要环节，对于确保电气系统的可靠性和稳定性具有重要意义。
本文将提出一个电气调试计划方案，以确保电气设备和系统按照设计要求运行。
二、目标和任务目标：确保电气设备和系统按照设计要求安全、稳定运行。
任务：1.全面检查电气设备和系统的安装质量；2.测试电气设备和系统的功能性能；3.调整电气设备和系统的参数以满足设计要求；4.发现和解决电气设备和系统中存在的问题。
三、调试计划的步骤和方法1.调试前的准备工作1.1确定调试人员和分工；1.2编制调试计划表，明确调试的步骤和方法；1.3准备测试设备和工具；1.4做好安全防护措施，确保调试过程的安全。
2.电气设备和系统的安装质量检查2.1检查电气设备和系统的安装位置是否符合要求；2.2检查设备和系统的接线是否正确；2.3检查设备和系统的接地是否良好；2.4检查设备和系统的绝缘性能是否合格；2.5检查设备和系统的外观是否完好。
3.电气设备和系统的功能性能测试3.1检查设备和系统的电源供应是否正常；3.2检查设备和系统的开关运行是否正常；3.3检查设备和系统的保护装置是否正常；3.4检查设备和系统的仪表显示是否准确；3.5检查设备和系统的通信联络是否正常；3.6检查设备和系统的运行稳定性。
4.电气设备和系统的参数调整4.1根据设计要求，调整设备和系统的电气参数；4.2做好参数调整记录，以备后续参考；4.3检查调整后的设备和系统的运行情况，确保参数的合理性和准确性。
5.问题的发现和解决5.1在调试过程中，记录发现的问题；5.2分析问题的原因，制定解决方案；5.3实施解决方案，验证问题的解决情况；5.4做好问题处理记录，以备以后参考。
四、调试计划的要求和注意事项要求：1.调试人员应具备一定的电气知识和调试经验；2.调试人员应严格按照调试计划进行工作；3.调试过程要注重安全，遵守操作规程。
电气调试方案1. 引言电气调试是指在电气设备安装完毕后，对其进行各项功能性测试和故障排除的过程。
本文将介绍电气调试的基本流程，并提供一套详细的电气调试方案。
2. 电气调试流程电气调试的主要流程如下：1.设备安装：在进行电气调试之前，首先需要完成设备的安装工作。
确保设备已正确安装，并与电源和其他设备正确连接。
所有的接线都应符合标准和设计要求。
2.检查接线：对设备的接线进行检查，确保接线正确没有接反或接错导致的短路和接地问题。
3.电源接通：将电源接通，并检查设备是否正常通电。
同时，监测设备的电流和电压，确保其在正常范围内。
4.功能测试：对设备的各项功能进行测试。
包括但不限于开关、按钮、指示灯、传感器等。
确保各项功能正常工作，并记录测试结果。
5.故障排除：如果设备存在故障现象，需要进行故障排除。
首先，检查设备的电源和接线是否正常，排除电源和接线故障。
然后，逐步检查各个电器元件和电路板，找出存在问题的元件并进行修复或更换。
6.总结记录：对整个电气调试过程进行总结记录。
包括调试的时间、测试结果、故障排除过程及结果。
这些记录将对以后的设备维护和故障排除提供参考。
3. 电气调试方案基于以上流程，我们可以制定一套详细的电气调试方案，以确保电气设备能正常运行。
3.1 设备安装和接线检查在安装设备之前，应先阅读设备的安装手册，并根据手册的要求进行安装。
安装完成后，对设备的接线进行检查，确保接线正确。
3.2 电源接通和电流/电压监测将设备的电源接通，并使用合适的工具（如示波器）监测设备的电流和电压。
确保设备的电源正常，且电流和电压在正常范围内。
3.3 功能测试对设备的各项功能进行测试，确保其正常工作。
例如，对开关进行测试，确保能正常开关设备；对指示灯进行测试，确保其能正确指示设备的状态；对传感器进行测试，确保能正确地感知环境。
3.4 故障排除如果设备存在故障现象，需要进行故障排除。
排除故障的过程可能需要一系列的测试和检查。

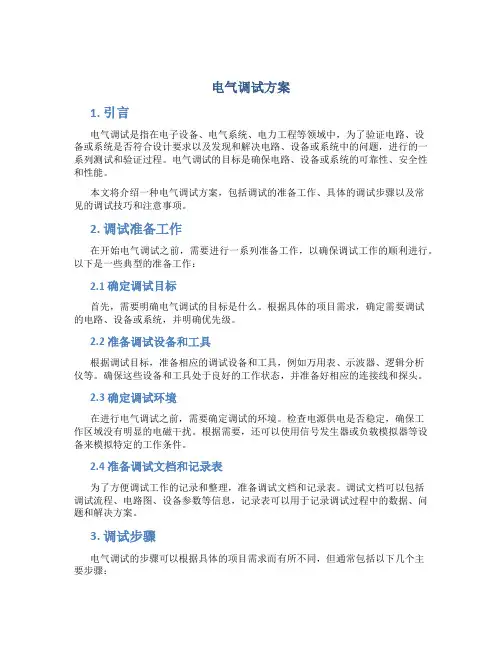

电气调试方案1. 引言电气调试是指在电子设备、电气系统、电力工程等领域中，为了验证电路、设备或系统是否符合设计要求以及发现和解决电路、设备或系统中的问题，进行的一系列测试和验证过程。
电气调试的目标是确保电路、设备或系统的可靠性、安全性和性能。
本文将介绍一种电气调试方案，包括调试的准备工作、具体的调试步骤以及常见的调试技巧和注意事项。
2. 调试准备工作在开始电气调试之前，需要进行一系列准备工作，以确保调试工作的顺利进行。
以下是一些典型的准备工作：2.1 确定调试目标首先，需要明确电气调试的目标是什么。
根据具体的项目需求，确定需要调试的电路、设备或系统，并明确优先级。
2.2 准备调试设备和工具根据调试目标，准备相应的调试设备和工具，例如万用表、示波器、逻辑分析仪等。
确保这些设备和工具处于良好的工作状态，并准备好相应的连接线和探头。
2.3 确定调试环境在进行电气调试之前，需要确定调试的环境。
检查电源供电是否稳定，确保工作区域没有明显的电磁干扰。
根据需要，还可以使用信号发生器或负载模拟器等设备来模拟特定的工作条件。
2.4 准备调试文档和记录表为了方便调试工作的记录和整理，准备调试文档和记录表。
调试文档可以包括调试流程、电路图、设备参数等信息，记录表可以用于记录调试过程中的数据、问题和解决方案。
3. 调试步骤电气调试的步骤可以根据具体的项目需求而有所不同，但通常包括以下几个主要步骤：3.1 检查连接和供电在开始电气调试之前，首先要检查电路、设备或系统的连接和供电情况。
确保所有的连接正确牢固，并检查供电电压是否符合要求。
3.2 进行初步测试进行初步测试可以验证电路、设备或系统的基本功能。
使用万用表、示波器等工具，对关键信号和电路进行测量，确认其是否正常工作。
3.3 逐步调试各个模块根据设计文档或调试目标，逐步调试各个模块。
可以采用自上而下的方式，从整体到局部进行调试，或者根据模块的重要程度和依赖关系确定调试顺序。
电气安装工程调试方案目录第一章工程概况 (1)第一节编制依据 (1)第二节工程概况 (2)第二章调试前准备、调试内容及步骤 (5)第一节调试前准备 (5)第二节调试内容及步骤 (9)一、低压配电柜的送电调试： (9)、低压配电柜至二次配电箱的送电调试（其它各级配电箱的送电调试与此相同，直到最末一级的配电箱）： (12)三、终端用电设备的调试： (13)第三章质量、安全保证措施18 第一章工程概况第一节编制依据1、广东省立中山图书馆改扩建项目一期工程施工合同2、广东省立中山图书馆改扩建项目一期工程施工图纸3、广东省立中山图书馆改扩建项目一期工程施工应用的主要规程、规范电气：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB 50303—20024、其他（1 ）建设领域相关的法律法规和地方性规定，工程建设强制性条文（房屋建筑部分），现行的国家、行业、地方规范规程及标准；2）本企业通过认证的£09001:2000质量体系文件（质量保证体系、程序文件、作业指导书）；（3）本企业积累的施工经验、资源条件；（4）现场调查咨询获取的资料及施工条件。
第二节工程概况一、概况简介本工程位于广州市越秀区文明路213〜215号，广东省立中山图书馆改扩建一期工程A区）新建地下停车库、B区）一建原状维修图书馆、C区）一建新建数字图书馆。
二、建筑概况一期（A区新建地下停车库：拟建建筑为二层地下室的露天广场，地下室顶板覆土约2m，基坑开挖深度约为11.0m。
本工程地下室顶板标高±）.00，相当绝对标高7.00m,现地面绝对标高为8.65~9.56叶基坑底相对标高-8.520。
本工程的总建筑面积为23593m2,地下一层建筑面积为11396m2,地下二层建筑面积为11396m2，耐火等级为一级；屋面防水等级为一级，抗震设防烈度为七级。
一期B区）改建图书馆：本工程为原馆舍的改建工程，包括更换、完善各项设备管线、馆内使用功能调整、交通与空间的改造，外立面的造型翻新改造等，主要使用功能为普通中外文的采编，阅览、收藏等。
本工程总建筑面积为30827平方米。
其中地下层643平方米（为原有地下人防工程）。
广东省立中山图书馆改扩建一期工程（C区）一建新建数字图书馆：一期新建图书馆总建筑面积为20678m2。
地面以上建筑高度为30m，结构屋面高度为25.1m，共丿八层。
地下室共三层，深15.4m，其中地下三层为人防地下室，按六级人防设计。
±）.000相当于绝对标高10.45m.各层使用功能：地下三层为密集书架存放处, 地下二层为珍品库及设备用房, 地下一层为珍品库展陈室、阅览区，首层为大报告厅及讨论室，二〜三层为展览、阅览室，四层为数字化中心及密集书库，五〜丿八层为密集书库。
地下三层层高3.7m，为密集书库及设备用房等；地下二层层高3.7m，为珍品库、密集书库及设备用房等；地下一层层高5.0m，为珍品库展陈室、阅览区等，-5.0夹层层高2.65m ;首昙层高4.40m，为报告厅及讨论室；二〜三层层高3.60m，为展览、阅览室，其中二层内庭院上空为采光屋顶；四层层高3.60m，为数字化中心及密集书库，其中屋顶花园层高10.80m ;五〜八层层高3.60m，为密集书库；屋面面为坡屋面，主要有机房，最大层高6.40m。
±）.000相当于绝对标高10.45m。
三、工程概况电气部分：照明配电系统、防触电安全保护系统、防雷和接地系统；1 、照明配电系统本工程电气专业包括高低配电、变电、动力、照明、防雷及接地等强电系统和火灾自动报警、紧急广播等弱电系统（弱电系统不在本调试方案内。
（1照明设计；1）车库等采用荧光灯。
2）室外照明采用带独立太阳能电池板的高杆灯、草坪灯。
根据建筑物外型特点设立面照明。
2 、防触电安全保护系统本工程低压配电系统的接地形式采用TN-S系统。
零戋在进户处做重复接地后，PE线与N线严格分开，凡正常情况下不带电而当绝缘破坏后呈现电压的所有电气设备、金属外壳及单相三极插座的接地极均要求与PE线可靠连接。
照明回路与插座回路分开敷设，插座回路均设漏电保护电流为30mA 的漏电保护器。
本工程所有进出建筑物的金属管道、强弱电进线管等在MEB箱做总等电位联结。
3、防雷与接地系统本建筑物按二类防雷等级设计，沿女儿墙暗装避雷带作防雷接闪器，屋面组成不大于10X10或12$的避雷网格。
利用建筑物柱筋由上至下焊通作引下线。
利用建筑物基础桩作防雷接地极，将建筑物基础钢筋与地梁钢筋全部焊接连通成闭合回路。
在建筑物内外预留接地端子和测试端子。
在变压器高、低压侧、变压器后第二级配电箱及重要设备配电箱进线处各相上装设避雷器。
采用共用接地系统工作接地、保护接地、防雷接地（共用地极）接地电阻少于1欧姆。
采用TN-S接地保护系统，所有用电设备的金属外壳、金属构架、线管等按规范规定，接于PE 线保护。
接地保护干线、接地干线及其它金属管道（水、空调）在适当地方作等电位联结第二章调试前准备、调试内容及步骤第一节调试前准备1、调试工作机构图调试领导小组（项目部）组织架构图2、岗位职责2.1调试指挥小组职责：2.1.1检查调试前的准备工作的落实情况。
2.1.2听取各值班班长的试运行报告，协调各相关的调试工作2.1.3组织处理调试中的重大问题。
2.1.4组织落实各项指令及及时反馈信息2.2专业负责人的职责：2.2.1组织并实施各项起动前的准备。
2.2.2进行技术交底、安全交底。
2.2.3 检查值班操作人员的操作规程、安全规程的执行情况。
2.2.4 复核运行记录，填写调试记录。
2.2.5 发生异常情况紧急停电。
2.2.6 组织实施检修工作。
2.3 调试值班人员职责：2.3.1 严格执行操作规程和安全规程，认真进行操作。
2.3.2 监视设备运行情况，发现问题及时向专业负责人汇报。
2.3.3 如实、全面、准确、清晰的填写调试值班记录。
2.3.4 在专业负责人的指挥下实施运行中的检修。
3、调试纪律：3.1 服从命令听从指挥。
3.2 精神集中、坚守岗位。
3.3 严禁违章指挥、严禁违章操作。
4、调试交接班制度：4.1值班人员提前15分钟进入现场，在专业人员的召集下开好班前会，交班人员必须在交班完毕后方可离去。
4.2交班人员必须详细的介绍运行情况和运行记录，专业负责人除自己交接班外，还需检查专业内其他人员的交接情况。
4.3 交班过程中发现设备的故障，交班人员应协助接班人员排除故障。
5、须准备好相应的调试工具：5.1整理好所有施工图纸，包括各组团地下车库平面、系统图、接线图、安装图等5.2整理好施工记录、包扌括隐蔽工程验收检查记录、中间验收检查记录、绝缘电阻、接地电阻的测试记录。
5.3准备好各种调试记录表格等。
第二节调试内容及步骤一、彳低玉配电柜的送电调试：1.1送电前的检查1.1.1电缆和低压配电柜安装完成并且经过验收合格。
1.1.2电力电缆的相间及相对地间的绝缘电阻值应大于0.5M Q; 1.1.3用1KV的试验电压对电力电缆进行交流工频耐压试验，试验持续时间1min，无击穿闪络现象。
（i绝缘电阻值大于10 M Q时，可采用2500V兆欧表摇测替代）1.1.4电力电缆外壳的接地已经完成，并且连接牢固可靠。
1.1.5检测低压配电柜内母线的连接螺栓的拧紧力矩应符合要求（见下表），拧紧后螺栓应伸出螺母端面3〜5扣，螺母朝外。
1.1.6低压配电柜所有水平母线，垂直母线，分支线和主电路带电部件之间的安全距离＞20mm。
1.1.7低压配电柜的交接试验应符合要求：1、每路配电开关及保护装置的规格、型号，应符合设计要求；2、相间和相对地间的绝缘电阻值应大于0.5M Q;二次回路必须大于1M Q;3、用1KV的试验电压进行交流工频耐压试验，试验持续时间1min，无击穿闪络现象。
1.1.8二次回路交流工频耐压试验，当绝缘电阻值大于10 M Q时，用2500V 兆欧表摇测1min，应无闪络击穿现象；当色缘电阻值大于1〜10MQ时，用1000V 兆欧表摇测1min，应无闪络击穿现象；1.1.8检查低压配电柜的接地母线排必须与地网可靠连接，配电柜的基础必须可靠连接。
1.1.9低压配电柜内必须整洁，无杂物，须特别留意母线之间是否留有螺丝等金属物件，开关出线端附着的铜粉是否清扫干净。
1.2送电调试的操作步骤经以上检查无误后即可进行送电，送电方及受电方每方都不得少于两个调试人员，其中一个操作，另一个监督。
送电应严格遵循如下程序进行：1、受电方调试人员检查确认具备送电条件；2、受电方调试人员退离受电设备，位于安全区域；3、受电方监督人员用对讲机与送电方监督人员联络，以确认是否可以送电，联络使用的对话如下：A :受电方经检查，已经具备送电条件，请送电方准备送电。
B：送电方收到受电方的信号，请受电方再次确认是否可以送电。
A :受电方再次确认，可以送电。
B :请注意，现在送电。
4、得到受电方再确认后，送电方的操作人员即可合闸送电。
合闸送电时应经过连续合断3次测试，没有冒烟、火花和非正常性声响等现象，方可正式送电。
合闸关电后，送电方监督人员须立即通知受电方进行验电。
使用的对话如下:B :已经合闸送电，请受电方验电。
A :我方马上验电。
5、受电方在确认送电方已经合闸送电后，操作人员须立即验电并将验电结果告知送电方。
6、当送电调试无误后，受电方调试人员须关好受电配电柜的门，并配电柜显眼处悬挂“已送电，请注意安全”的警示牌。
1.3送电后的检查和测试1.3.2电压的测试——使用万用表对低压进线柜的相间电压进行测试。
电压正常范围：相线对相线380V〜420V，相线对零线：20V〜240V。
1.3.2相序的测试——使用相序表对2个低压进线柜进行相序测试，须保持低压进线柜的相序一致，否则须调整高压进线端的接线顺序。
1.3.3对低压柜的每个出线开关在无出线电缆的情况进行合闸，检测开关出线的电压是否正常。
1.3.4电力电缆温升测试——电力电缆受电之后，安排24小时送电测试，跟踪检测电缆的温升是否在合理范围内。
1.3.5检查电缆及低压配电柜在通电运行后是否有异常的响声。
二、低压配电柜至二次配电箱的送电调试（其它各级配电箱的送电调试与此相同，直到最末一级的配电箱）：2.1送电前的检查2.1.1检测馈电电缆的绝缘电阻值应符合要求，馈电电缆的线间和线对地间的绝缘电阻值必须大于0.5 MQ ;2 . 1 . 2馈电电缆的回路标识牌已经按要求挂设；2.1.3电缆头与开关连接螺栓紧固无松动现象；2.1.4配电柜的电缆出线孔已经用防火泥封堵；2.1.5对电缆的接线去向进行核对，准确无误；2.1.7检查受电配电箱的接地（PE）连接须牢固可靠;2.1.9受电配电箱的交接试验合格：（1）每路配电开关及保护装置的规格、型号，应符合设计要求；2）相可和相对地间的绝缘电阻值应大于0.5 M Q;（用KV的试验电压进行交流工频耐压试验，试验持续时间1min，无击穿闪络现象；（4）二次回路交流工频耐试验，当绝缘电阻值大于1 0 MQ时，用2500V兆欧表摇测1min，应无闪络击穿现象；当绝缘电阻值大于1〜10 MQ时，用1000V兆欧表摇测1min，应无闪络击穿现象。
