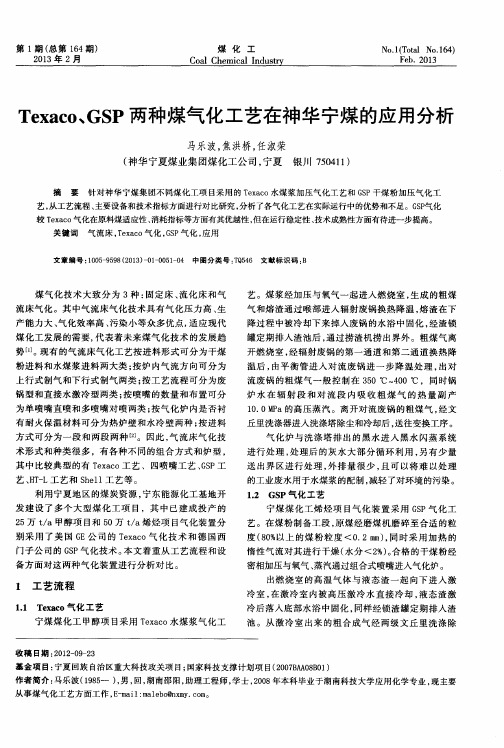

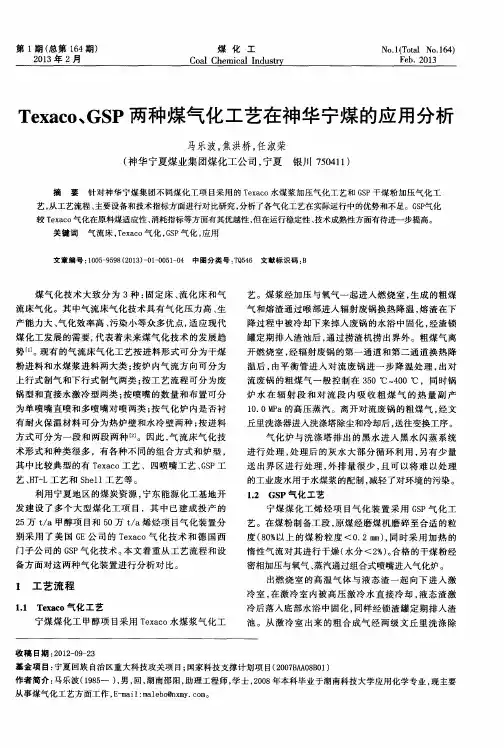

Shell、Texaco、U-gas气化技术方案比较一、原料的适应性Shell和U-gas煤种的选择不是技术问题，而是经济问题，它能适应褐煤、次烟煤、烟煤、无烟煤等煤种以及石油焦等原料，也可以二者惨混的混煤，并可以气化高灰分（5.7~24.5%,shell最高35％，U-gas最高55％）、高水分（4.5~37%）和高硫分的劣质煤，在原料的选择上有很大的灵活性。
GE(Texaco)煤气化工艺也能使用很多煤，如烟煤、次烟煤、石油焦和煤液化残渣。
但在煤种选择上有以下要求：1、应选用含水低，尤其是内水低的煤种，否则不利于制成高浓度的水煤浆，对内水含量高的褐煤成浆性差，一般要求小于15％；对褐煤应用有限制。
2、选用灰熔点低和灰粘度适宜的煤种，灰熔点FT(T3宜低于1300℃)，否则会影响气化炉耐火砖的使用寿命。
对高灰熔点的煤应用有限制。
3、要求灰分小于20％。
二、备煤SHELL用煤需要将煤研磨到90％的粒度小于100um，然后用惰性气体的热风干燥，煤中含水量控制在2％以下，以利于气体输送干粉进料的要求。
GE通常采用湿磨工艺，小于10mm粉煤与水、添加剂同时加至磨煤机，过筛后制得高浓度水煤浆。
制浆要求煤粉的粗细颗粒要求有合理的比例：一般通过420um煤粉占90～95％，通过44um的占25～35％，研磨后加入稳定剂，可使水煤浆浓度提高1～2％，达到60～67％工业应用水平。
U-gas需要将煤粉碎到6mm以下，然后干燥外水在4％左右即可。
三、加煤方式和安全性SHELL和U-gas煤气化工艺均采用氮气或二氧化碳输送到缓冲仓，再又上述气体将煤输送到气化烧嘴或喷嘴，整个过程密封，运行稳定可靠，但锁斗系统操作相对复杂。
GE通过中间槽、低压泵、煤浆筛入煤浆槽，再由高压煤浆泵输送到气化炉，但高压煤浆泵的要求较高，需要定期更换内隔膜衬里。
四、气化系列配置SHELL不用备炉，并已经在2000t/d生产装置中得到验证，装置运转率达到95％以上。
德士古煤气化工艺分析作者：刘强来源：《环球市场》2017年第17期摘要：我国的德士古煤气运行水平明显低于国际水平，为了提高德士古运行水平，保证工作效率，因此有必要对德士古煤气化工艺进行分析。
文章指出德士古煤气化技术优势和劣势，通过分析德士古煤气化技术工艺组成部分指出其工艺要点，讨论了德士古煤气化技术废气、废气处理。
关键词：德士古；煤气化；工艺分析引言德士古（Texaco）水煤浆气化技术是国内外成功应用的煤气化技术之一，但据有关统计数据显示，国内装置的运行整体水平低于国际水平。
企业安全生产、提高经济效益的前提条件就是煤气化工艺及装置的长周期安全运行，因此煤气化工艺以及装置的长周期安全运行受到了高度关注，达到装置安、稳、长、满、优运行是企业迫切需要达到的目标。
1德士古煤气化工艺分析1.1德士古煤气化技术水煤浆加压气化技术，属气流床加压气化技术，原料煤磨制成水煤浆后经泵进入气化炉顶部单烧嘴下行制气，原料煤输送、制浆、泵送入炉系统比干粉煤加压气化要简单明了。
德士古煤气化技术原料煤适用范围广泛，烟煤、无烟煤、气煤、高硫煤、次烟煤及低灰熔点的劣质煤、石油焦等都可以用作气化原料。
1.2德士古煤气化技术优缺点1.2.1优点。
德士古气化工艺可以利用烟煤、次烟煤、石油焦以及煤加氢液化残渣等。
不受灰熔点限制，由于煤最终要磨制成水煤浆，所以煤的块度大小不受限制。
排渣经排渣系统固定程序控制，无需停车，气化开停车次数少，保证操作系统稳定。
炉内气化压力高，节约了能耗和成本；合成气质量较好，炉内气化温度高；安全性能较高，气化系统水在本系统循环使用，外排废水较少，比较环保。
1.2.2缺点。
煤在磨制成煤浆的过程中，由于磨料的相互碰撞，不可避免地产生噪音污染，一般制浆厂房的噪音都在95dB以上，给现场操作人员的身体健康带来极为不利的影响。
煤浆泵备件消耗高，购买周期长，水煤浆气化耗氧量高，需要备用热源，气化炉耐火材料寿命短。
2德士古煤气化工艺分析2.1工艺流程水煤浆气化过程有煤浆制备、煤浆气化、灰水处理等工序：将煤、石灰石、添加剂称量后加入到磨煤机中，与一定量的水混合后磨成一定粒度的水煤浆；煤浆由高压给料泵与空分装置来的氧气一起进入气化炉，在1300-1400℃下送入气化炉工艺喷嘴开始氧化成为粗煤气；经喷嘴洗涤器粗煤气进入碳洗塔，冷却除尘后进入一氧化碳变换工序；经灰水处理工段4级闪蒸处理后，一部分气化炉出口灰水返回碳洗塔作洗涤水，通过泵进入气化炉，剩余部分灰水作废水处理。
几种煤气化技术介绍煤气化技术发展迅猛，种类很多，目前在国内应用的主要有：传统的固定床间歇式煤气化、德士古水煤浆气化、多元料浆加压气化、四喷嘴对置式水煤浆气化、壳牌粉煤气化、GSP气化、航天炉煤气化、灰熔聚流化床煤气化、恩德炉煤气化等等，下别分别加以介绍。
一 Texaco水煤浆加压气化技术德士古水煤浆加压气化技术1983年投入商业运行后，发展迅速，目前在山东鲁南、上海三联供、安徽淮南、山西渭河等厂家共计13台设备成功运行，在合成氨和甲醇领域有成功的使用经验。
Texaco水煤浆气化过程包括煤浆制备、煤浆气化、灰水处理等工序：将煤、石灰石（助熔剂）、添加剂和NaOH称量后加入到磨煤机中，与一定量的水混合后磨成一定粒度的水煤浆；煤浆同高压给料泵与空分装置来的氧气一起进入气化炉，在1300～1400℃下送入气化炉工艺喷嘴洗涤器进入碳化塔，冷却除尘后进入CO变换工序，一部分灰水返回碳洗塔作洗涤水，经泵进入气化炉，另一部分灰水作废水处理。
其优点如下：（1）适用于加压下（中、高压）气化，成功的工业化气化压力一般在4.0MPa 和6.5Mpa。
在较高气化压力下，可以降低合成气压缩能耗。
（2）气化炉进料稳定，由于气化炉的进料由可以调速的高压煤浆泵输送，所以煤浆的流量和压力容易得到保证。
便于气化炉的负荷调节，使装置具有较大的操作弹性。
（3）工艺技术成熟可靠，设备国产化率高。
同等生产规模，装置投资少。
该技术的缺点是：（1）由于气化炉采用的是热壁，为延长耐火衬里的使用寿命，煤的灰熔点尽可能的低，通常要求不大于1300℃。
对于灰熔点较高的煤，为了降低煤的灰熔点，必须添加一定量的助熔剂，这样就降低了煤浆的有效浓度，增加了煤耗和氧耗，降低了生产的经济效益。
而且，煤种的选择面也受到了限制，不能实现原料采购本地化。
（2）烧嘴的使用寿命短，停车更换烧嘴频繁（一般45～60天更换一次），为稳定后工序生产必须设置备用炉。
无形中就增加了建设投资。
一、Texaco煤气化工艺介绍德士古水煤浆加压气化工艺简称TCGP，是美国德士古石油公司TEXACO在重油气化的基础上发展起来的。
1 945年德士古公司在洛杉矶近郊蒙特贝洛建成第一套中试装置，并提出了水煤浆的概念，水煤浆采用柱塞隔膜泵输送，克服了煤粉输送困难及不安全的缺点。
7 0年代开发并推出具有代表性的第二代煤气化技术，即加压水煤浆气化工艺，70年代末80年代初完成示范工作并实现工业化，80年代投入工业化生产，成为具有代表性的第二代煤气化技术。
德士古水煤浆气化技术包括煤浆制备、灰渣排除、水煤浆气化等技术。
先后在美国、日本、德国及我国渭河、鲁南、上海三联供建成投产多套工业生产装置，经多年的运行实践证明，德士古加压水煤浆气化技术是先进并成熟可靠的。
见下图。
水煤浆经高压煤浆泵加压后与高压氧气(纯度为98％以上)经德士古烧嘴混合后呈雾状，分别经喷嘴中心管及外环隙喷入气化炉燃烧室，在燃烧室中进行复杂的气化反应，反应温度为1350-1450℃，压力为4.0-6.0Mpa，生成的煤气(称为合成气)和熔渣，经激冷环及下降管进入气化炉激冷室冷却，冷却后的合成气经喷嘴洗涤器进入碳洗塔，熔碴落入激冷室底部冷却、固化，定期排出。
在碳洗塔中，合成气进一步冷却、除尘，并控制水气比(即水汽与干气的摩尔比)，然后合成气出碳洗塔进入后工序。
气化炉和碳洗塔排出的含固量较高黑水，送往水处理系统处理后循环使用。
首先黑水送入高压、真空闪蒸系统，进行减压闪蒸，以降低黑水温度，释放不溶性气体及浓缩黑水，经闪蒸后的黑水含固量进一步提高，送往沉降槽澄清，澄清后的水循环使用。
二、德士古水煤浆气化工艺的环保优势德士古水煤浆气化工艺的气化反应是在1200~1500℃的高温下进行的，炉膛中的还原气氛使煤或残留物的有机成分几乎完全分解，并且阻碍了有害于环境的新化合物例如烃类的生成。
典型的灰渣组成如下：灰分组成：这些灰渣与燃煤电厂的灰渣没有什么区别，也被广泛的应用在建材行业中。
SHELL煤气化工艺与TEXACO水煤浆气化工艺的比较SHELL煤气化工艺与TEXACO水煤浆气化工艺，是当前先迚而又成熟的两种煤气化技术，已成功地在工业规模上应用多年。
现将两种气化工艺对比分析如下：（1）原料的适应性SHELL煤气化是洁净的煤气化工艺，可以使用褐煤、次烟煤、烟煤、无烟煤等煤种以及石油焦为原料，也可使用两种煤掺合的混煤。
幵成功地将高灰分（5.7～24.5%，最高35%）、高水分（4.5～30.7%）和高硫分的劣质煤种迚行气化。
对于原料煤和燃料煤价差较大地区有可能使其两者合一，既简化贮运系统可又降低生产成本。
对SHELL 煤粉气化工艺，煤种选择已经不是气化技术的制约因素，而是经济因素。
可见该工艺在煤种选择上极具灵活性。
在TEXACO水煤浆气化工艺中也能使用很多煤种：如烟煤、次烟煤、石油焦和煤液化残渣，因而对原料适应性同样是很广的。
但是在煤种选择上需考虑以下两点：1应选用含水低，尤其是内水含量低的煤种，以满足制取高浓度水煤浆的需要；2选用灰融点低和灰粘度适宜的煤种。
灰融点FT（T3）最好低于1300℃，以利于控制合适的气化温度，延长炉内耐火砖的使用寿命，达到降低消耗减轻成本的目的。
（2）入炉煤的准备原料用煤通常是粉、粒混杂不均，需筛选和研磨破碎使其达到一定粒度，以满足输送和气化操作要求。
在SHELL煤气化工艺中，将煤研磨至气化合适粒度的同时，用惰性气体的热风迚行干燥。
出磨机时煤粉的粒度90%wt<100μ，对本项目煤种，煤粉含水量控制在5%（wt）左右，以满足气相输送干粉迚料的要求。
在TEXACO水煤浆气化工艺中，通常采用一段湿磨工艺，小于10毫米粉煤与水、添加剂同时加至磨煤机，过筛后制得高浓度水煤浆。
制浆要求煤粉的“粗”“细”颗粒要有合理比例：一般通过420μ煤粉占90～95%，通过44μ占25～35%较为适宜。
研磨操作中加入稳定剂后，可使煤浆浓度提高1～2%，使煤浆浓度达到60～67%工业应用的水平。
Texaco Texaco（（德士古德士古））气化技术德士古气化是一种以水煤气为进料的加压气流床气化工艺。
一、德士古气化的基本原理德士古气化的基本原理德士古水煤浆加压气化过程属于气化床疏相并流反应，水煤浆通过 喷嘴在高速氧气流的作用下，破碎、雾化喷入气化炉。
氧气和雾状水煤浆在炉内受到耐火砖里的高温辐射作用，迅速经历预热、水分蒸发、煤的干馏、挥发物的裂解燃烧以及碳的气化等一系列复杂的物理、化学过程，最后生成一氧化碳，氢气二氧化碳和水蒸气为主要成分的湿煤气，熔渣和未反应的碳，一起同向流下，离开反应区，进入炉子底部激冷室水浴，熔渣经淬冷、固化后被截流在水中，落入渣罐，经排渣系统定时排放。
煤气和饱和蒸汽进入煤气冷却系统。
水煤浆是一种最现实的煤基流体燃料,燃烧效率达96~99%或更高,锅炉效率在90%左右,达到燃油等同水平。
也是一种制备相对简单,便于输送储存,安全可靠,低污染的新型清洁燃料。
具有较好的发展与应用前景。
水煤浆的气化是将一定粒度的煤颗粒及少量的添加剂在磨机中磨成可以泵送的非牛顿型流体,与氧气在加压及高温条件下不完全燃烧,制得高温合成气的技术,以其合成气质量好、碳转化率高、单炉产气能力大、三废排放少的优点一直受到国际社会的关注。
二、Texaco Texaco（（德士古德士古））气化炉技术特点德士古气化炉是一种以水煤浆进料的加压气流床气化装置，水煤浆由气化剂夹带由专门的喷嘴喷入炉内，瞬间气化。
优点优点：：（1）甲烷含量低，利于甲醇与氨的合成（2）设备结构简单，内件很少；理论上可以用于任何煤种（3）具有较长的实际运行经验，操作危险性小，可用率达80%-85%（4）利用水煤浆便于高压泵送的特点，可以制备压力很高的粗煤气（5）能充分利用一切污水源制作水煤浆（6）气化炉的运行费用较低（7）后续的除灰系统比较简化缺点缺点：：对煤质要求方面，要求活性好，灰熔点低，由于其工艺原料是水煤浆（含碳60%左右）要求流动性、成浆性、灰熔点、可磨性、灰份要求严格必须试烧认可，改变煤种也需要经过试烧认可。
