压型钢板计算

压型钢板混凝土组合楼承板计算实例计算压型钢板混凝土组合楼承板所需进行的工程计算包括弯曲强度、剪切强度和承载力的计算。

首先，我们来计算该组合楼承板的弯曲强度。

根据材料力学理论，楼承板在负荷作用下会产生弯曲变形，其弯曲强度与截面的几何尺寸和材料力学性质有关。

弯曲强度的计算可以采用梁的弯曲方程：M=σy×S其中，M是弯矩，σy是混凝土的抗弯截面应力，S是承力截面的静矩。

在计算时，需要确定混凝土和压型钢板的性能参数，并根据结构要求确定截面尺寸。

接下来，我们来计算压型钢板混凝土组合楼承板的剪切强度。

当楼承板受到剪力作用时，会产生剪切破坏。

剪切强度的计算可以采用梁的剪切方程：V=τ×A其中，V是剪力，τ是承力截面的剪切应力，A是承力截面的有效面积。

在计算时，需要确定混凝土和压型钢板的性能参数，并根据结构要求确定截面尺寸。

最后，我们来计算压型钢板混凝土组合楼承板的承载力。

承载力是指组合楼承板能够承受的最大荷载。

承载力的计算需要考虑弯曲变形和剪切破坏两种破坏形式。

根据材料力学理论和结构力学原理，可以采用截面法计算承载力。

计算时需要确定承力截面的截面面积、弯矩、剪力等参数，并参考相应的承载力计算方法。

需要注意的是，在实际工程中，还需要考虑荷载组合、温度、振动等因素对压型钢板混凝土组合楼承板的影响，并进行相应的工程设计和验证。

以上就是压型钢板混凝土组合楼承板计算的一个实例。

在实际工程中，为了确保结构的安全和可靠，需结合实际情况进行详细的计算和分析，并在设计中满足相关的规范和标准要求。

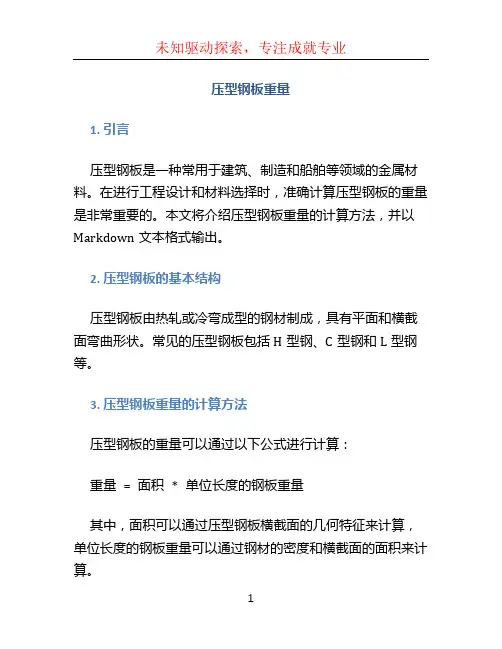

压型钢板重量1. 引言压型钢板是一种常用于建筑、制造和船舶等领域的金属材料。

在进行工程设计和材料选择时，准确计算压型钢板的重量是非常重要的。

本文将介绍压型钢板重量的计算方法，并以Markdown文本格式输出。

2. 压型钢板的基本结构压型钢板由热轧或冷弯成型的钢材制成，具有平面和横截面弯曲形状。

常见的压型钢板包括H型钢、C型钢和L型钢等。

3. 压型钢板重量的计算方法压型钢板的重量可以通过以下公式进行计算：重量 = 面积 * 单位长度的钢板重量其中，面积可以通过压型钢板横截面的几何特征来计算，单位长度的钢板重量可以通过钢材的密度和横截面的面积来计算。

4. 压型钢板横截面的几何特征不同类型的压型钢板具有不同的横截面形状。

下面将以H型钢为例，介绍如何计算压型钢板的面积。

H型钢的横截面可以看作是一个长方形加上两个平行的矩形。

假设H型钢的高度为h，上翼缘的宽度为b1，下翼缘的宽度为b2，腹板的厚度为t，则压型钢板的总面积可以计算如下：面积 = b1 * t + 2 * ((h - t) * t) + b2 * t5. 钢材的密度和单位面积的钢板重量常用的钢材密度为7.85g/cm³。

将密度进行单位转换，得到密度的值为7850kg/m³。

单位面积的钢板重量可以通过以下公式计算：单位面积的钢板重量 = 钢材的密度 * 横截面的面积6. 压型钢板重量的计算示例以上述的H型钢为例，假设H型钢的高度为200mm，上翼缘宽度为100mm，下翼缘宽度为100mm，腹板厚度为10mm。

根据第4节的公式，可以计算出H型钢板的面积为：面积 = 100 * 10 + 2 * ((200 - 10) * 10) + 100 * 10 = 46000 mm²将面积进行单位转换，得到面积的值为0.046m²。

根据第5节的公式，可以计算出单位面积的钢板重量为：单位面积的钢板重量 = 7850 * 0.046 = 360.1 kg/m²最后，根据第3节的公式，可以计算出压型钢板的重量为：重量 = 面积 * 单位长度的钢板重量 = 0.046 * 1 * 36 0.1 = 16.6 kg/m7. 总结本文介绍了压型钢板重量的计算方法，并以Markdown文本格式输出。

本软件针对压型钢板、铝合金板进展截面承载力、挠度、施工荷载及排水能力进展验算。

在计算过程中，压型板按受弯构件考虑，主要遵循GB50018-2002"冷弯薄壁型钢构造技术标准"中关于压型钢板计算的条文规定、GB 50429-2007 "铝合金构造设计标准"中关于铝合金压型板相关的计算条文规定及"冷弯薄壁型钢构造设计手册"中关于屋面排水计算的相关条文。

压型板截面计算过程中，考虑到其实际的受力情况，所以选择了在一个波距范围内进展验算。

因为无论是屋面板、墙面板或者是楼承板其实际作用过程中，均是多块板横向搭接成为整体，所以选择其中一个波距来进展计算更贴近于压型板实际工作状态下的受力情况。

压型板根据"建筑构造静力计算手册"计算各验算点的弯矩及剪力情况。

压型板的计算过程主要包含以下几个方面：毛截面惯性矩的计算、加劲肋是否有效的判别、腹板剪应力承载能力计算、支座处腹板局部受压承载力验算、跨中位置最大正负弯矩和剪力作用下截面承载力验算、支座位置最大负正弯矩和支座反力下截面承载力验算、最大正负挠度验算、屋面板排水能力验算。

上述承载力验算过程中均包含该种情况下该位置的有效截面宽度的验算。

计算采用的组合情况如下：1.2恒+1.4活；1.0恒-1.4负风吸；1.2恒+1.4正风压；1.2恒+1.4活+0.84正风压；1.0恒+1.4活-0.84负风吸；1.2恒+0.98活+1.4正风压；1.0恒+0.98活-1.4负风吸；1.2恒+1.0施工〔屋面板〕；1.2恒+1.4活载〔楼面均布施工荷载〕〔楼承板〕；1.2恒+1.4施工〔楼面集中施工荷载〕〔楼承板〕。

一：压型钢板一〕板材力学参数确实定对于标准中已给出抗拉、抗剪强度设计值的材料牌号，我们按标准中数值采用，如Q235、Q345等。

对现今压型板常用的冷轧板牌号如G300、G550等，标准没有给出明确的抗拉、抗剪强度设计值，厂家在供货的时候仅提供材料的屈服强度为300 N/mm2、550 N/mm2，所以我们根据"冷弯薄壁型钢构造技术标准"条规定，取抗力分项系数，计算其抗拉强度设计值，抗剪强度设计值按抗拉强度设计值除以计。

压型彩钢板重量计算公式
压型彩钢板是一种常用于建筑和工业领域的材料，其重量计算公式如下：
重量（kg）=长度（m）×宽度（m）×厚度（mm）×密度（kg/m³）÷1000
其中，密度是指压型彩钢板的密度，一般为7850kg/m³。

例如，一块长度为3m、宽度为1.2m、厚度为0.5mm的压型彩钢板的重量计算如下：
重量（kg）=3m×1.2m×0.5mm×7850kg/m³÷1000=14.13kg
需要注意的是，这个公式只适用于计算平板状的压型彩钢板，对于弧形或复杂形状的彩钢板，需要进行更复杂的计算。

此外，由于压型彩钢板的厚度一般较薄，因此在实际使用中还需要考虑其强度和稳定性等因素。

压型钢板混凝土组合楼承板计算实例压型钢板混凝土组合楼承板是一种常用于建筑结构中的板式材料，由压型钢板和混凝土构成。

压型钢板作为面板提供了强度和刚度，而混凝土则增加了板的承载能力和稳定性。

下面将通过一个计算实例来说明如何进行压型钢板混凝土组合楼承板的设计和计算。

实例：我们需要设计一种压型钢板混凝土组合楼承板，用于一个三层建筑的楼板。

楼板的跨度为6m，楼板的设计荷载如下：-楼板自重：2.5kN/m²-活荷载：2.0kN/m²-分布荷载：1.0kN/m²首先，我们需要计算楼板的荷载。

楼板的设计荷载为活荷载和分布荷载的总和，即设计荷载=活荷载+分布荷载=2.0kN/m²+1.0kN/m²=3.0kN/m²。

接下来，我们需要根据楼板的跨度和荷载来确定楼板的尺寸和截面形状。

根据经验公式，我们可以选择一种合适的楼板截面形状，例如矩形截面或T形截面。

在本例中，我们选择使用T形截面的压型钢板混凝土组合楼承板。

然后，我们需要计算楼板的受力情况。

楼板在跨度方向上主要受到弯矩和剪力的作用。

根据结构力学理论，我们可以计算得到楼板的弯矩和剪力分布。

在本例中，我们可以使用楼板弯矩和剪力图来计算。

接着，我们根据楼板受力情况来确定楼板的截面尺寸。

根据压型钢板混凝土组合楼承板的设计原则，楼板的钢板面板和混凝土厚度需要满足弯矩和剪力的要求。

我们可以使用弯矩和剪力公式来计算得到合适的截面尺寸。

最后，我们还需要对楼板进行校核，确保楼板满足设计要求。

校核的内容包括楼板强度、刚度、振动等方面的要求。

根据校核结果，我们可以对楼板进行必要的调整和优化。

总结：压型钢板混凝土组合楼承板的设计和计算主要涉及荷载计算、截面形状选择、弯矩和剪力计算、截面尺寸确定和楼板校核等方面。

通过合理的设计和计算，可以确保楼板的承载能力和稳定性，满足建筑结构的要求。

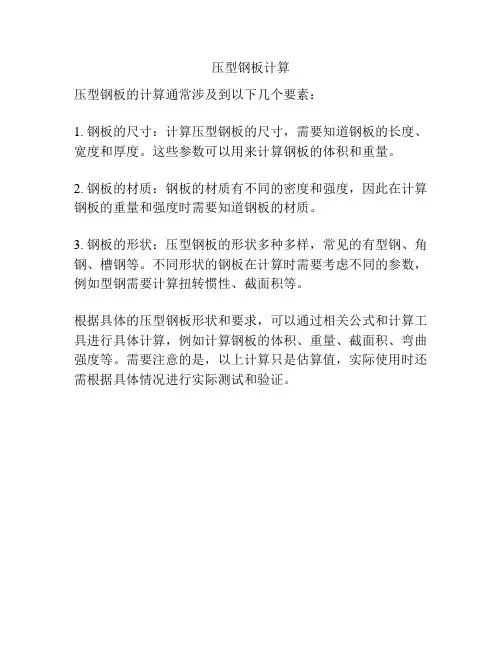

压型钢板计算
压型钢板的计算通常涉及到以下几个要素：
1. 钢板的尺寸：计算压型钢板的尺寸，需要知道钢板的长度、宽度和厚度。

这些参数可以用来计算钢板的体积和重量。

2. 钢板的材质：钢板的材质有不同的密度和强度，因此在计算钢板的重量和强度时需要知道钢板的材质。

3. 钢板的形状：压型钢板的形状多种多样，常见的有型钢、角钢、槽钢等。

不同形状的钢板在计算时需要考虑不同的参数，例如型钢需要计算扭转惯性、截面积等。

根据具体的压型钢板形状和要求，可以通过相关公式和计算工具进行具体计算，例如计算钢板的体积、重量、截面积、弯曲强度等。

需要注意的是，以上计算只是估算值，实际使用时还需根据具体情况进行实际测试和验证。

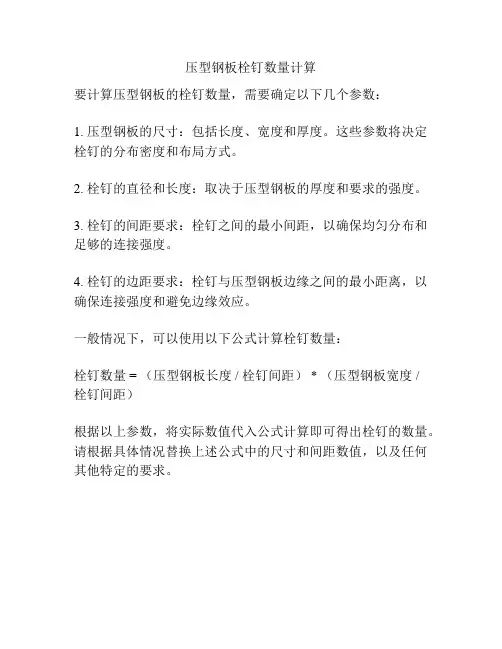

压型钢板栓钉数量计算
要计算压型钢板的栓钉数量，需要确定以下几个参数：
1. 压型钢板的尺寸：包括长度、宽度和厚度。

这些参数将决定栓钉的分布密度和布局方式。

2. 栓钉的直径和长度：取决于压型钢板的厚度和要求的强度。

3. 栓钉的间距要求：栓钉之间的最小间距，以确保均匀分布和足够的连接强度。

4. 栓钉的边距要求：栓钉与压型钢板边缘之间的最小距离，以确保连接强度和避免边缘效应。

一般情况下，可以使用以下公式计算栓钉数量：
栓钉数量 = （压型钢板长度 / 栓钉间距） * （压型钢板宽度 /
栓钉间距）
根据以上参数，将实际数值代入公式计算即可得出栓钉的数量。

请根据具体情况替换上述公式中的尺寸和间距数值，以及任何其他特定的要求。

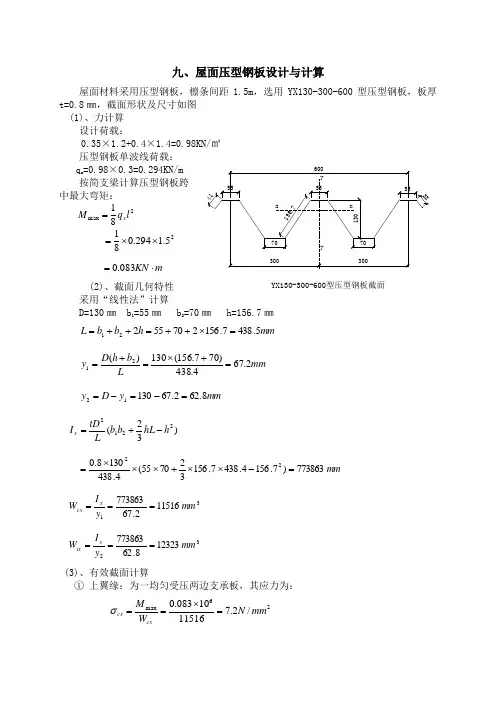

九、屋面压型钢板设计与计算屋面材料采用压型钢板，檩条间距1.5m ，选用YX130-300-600型压型钢板，板厚t=0.8㎜，截面形状及尺寸如图 (1)、力计算 设计荷载：0.35×1.2+0.4×1.4=0.98KN/㎡ 压型钢板单波线荷载：q x =0.98×0.3=0.294KN/m中最大弯矩：2max 81l q M x =25.1294.081⨯⨯= m KN ⋅=083.0(2)、截面几何特性采用“线性法”计算D=130㎜ b 1=55㎜ b 2=70㎜ h=156.7㎜mm h b b L 5.4387.156********=⨯++=++= mm L b h D y 2.674.438)707.156(130)(21=+⨯=+=mm y D y 8.622.6713012=-=-=)32(2212h hL b b L tD I x -+=mm 773863)7.1564.4387.156327055(4.4381308.022=-⨯⨯+⨯⨯⨯=31115162.67773863mm y I W x cx ===32123238.62773863mm y I W x tx ===(3)、有效截面计算① 上翼缘：为一均匀受压两边支承板，其应力为：26max /2.71151610083.0mm N W M cx cx=⨯==σ上翼缘的宽厚比75.688.055==t b ，查《钢结构设计与计算》板件的有效宽厚比表1-62得：mm b 498.0611=⨯=② 腹板：系非均匀受压的两边支承板，其腹板上、下两端分别受压应力与拉应力作用2maxmax /2.7mm N W M cx==σ （压） 2maxmin /7.6mm N W M tx-==σ （拉） 93.12.7)7.6(2.7max min max =--=-=σσσα腹板宽厚比 1968.07.156==t h 查《钢结构设计与计算》表1-63知板件截面全部有效。

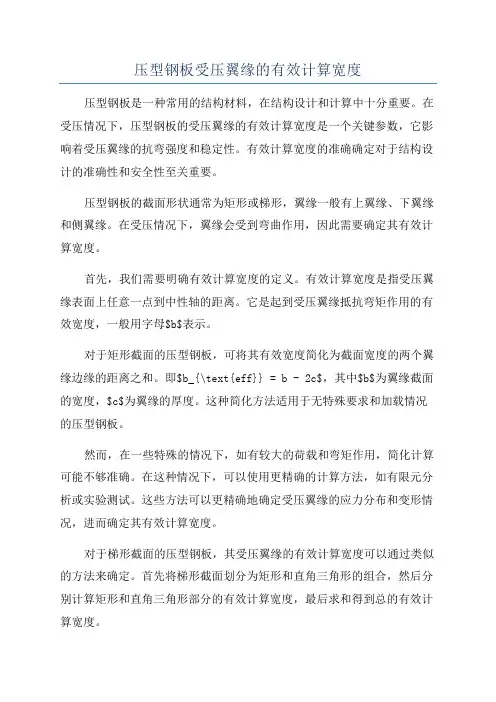

压型钢板受压翼缘的有效计算宽度压型钢板是一种常用的结构材料，在结构设计和计算中十分重要。

在受压情况下，压型钢板的受压翼缘的有效计算宽度是一个关键参数，它影响着受压翼缘的抗弯强度和稳定性。

有效计算宽度的准确确定对于结构设计的准确性和安全性至关重要。

压型钢板的截面形状通常为矩形或梯形，翼缘一般有上翼缘、下翼缘和侧翼缘。

在受压情况下，翼缘会受到弯曲作用，因此需要确定其有效计算宽度。

首先，我们需要明确有效计算宽度的定义。

有效计算宽度是指受压翼缘表面上任意一点到中性轴的距离。

它是起到受压翼缘抵抗弯矩作用的有效宽度，一般用字母$b$表示。

对于矩形截面的压型钢板，可将其有效宽度简化为截面宽度的两个翼缘边缘的距离之和。

即$b_{\text{eff}} = b - 2c$，其中$b$为翼缘截面的宽度，$c$为翼缘的厚度。

这种简化方法适用于无特殊要求和加载情况的压型钢板。

然而，在一些特殊的情况下，如有较大的荷载和弯矩作用，简化计算可能不够准确。

在这种情况下，可以使用更精确的计算方法，如有限元分析或实验测试。

这些方法可以更精确地确定受压翼缘的应力分布和变形情况，进而确定其有效计算宽度。

对于梯形截面的压型钢板，其受压翼缘的有效计算宽度可以通过类似的方法来确定。

首先将梯形截面划分为矩形和直角三角形的组合，然后分别计算矩形和直角三角形部分的有效计算宽度，最后求和得到总的有效计算宽度。

需要注意的是，有效计算宽度的确定应该根据具体的受压情况和要求进行，结合工程实践和经验进行合理选择。

在实际设计中，还需要考虑钢板的材料性能、荷载情况和结构要求等因素，综合权衡确定合适的计算宽度。

总之，压型钢板受压翼缘的有效计算宽度是结构设计和计算中的重要参数，对于保证结构的稳定性和安全性十分关键。

其准确确定需要考虑多种因素，包括截面形状、加载情况、材料性能等。

综合使用理论计算、有限元分析和实验测试等方法，可以得到更准确的有效计算宽度。

压型钢板混凝土组合楼板厚度计算1.荷载计算：首先需要了解楼板的设计荷载，包括活荷载和恒荷载。

活荷载是指楼板在使用过程中所承受的临时荷载，例如人员和家具的负荷；恒荷载是指楼板在使用过程中始终存在的常驻荷载，例如楼板自重和建筑物各部分的附加重量。

根据楼板的设计荷载，可以计算出楼板的最大弯矩和剪力。

2.弯矩和剪力计算：楼板的厚度与弯矩和剪力有关。

弯矩是由外力作用在楼板上产生的弯曲效应，而剪力是由外力作用在楼板上产生的剪切效应。

通过计算楼板的最大弯矩和剪力，可以确定楼板的厚度。

3.钢板截面形状和尺寸：压型钢板的截面形状和尺寸对楼板的承载能力起到了重要的影响。

常见的压型钢板形状有H型、U型和C型等。

不同形状的钢板对楼板的承载能力有一定的影响，因此需要选择合适的压型钢板截面形状和尺寸。

4.混凝土强度：混凝土的强度是楼板设计中一个重要的参数，决定了混凝土的抗弯承载能力和抗剪承载能力。

设计时需根据楼板的使用要求和结构设计标准，选择合适的混凝土等级。

基于以上考虑因素，可以采用以下步骤进行压型钢板混凝土组合楼板的厚度计算：1.根据设计荷载计算楼板的最大弯矩和剪力。

可以采用传统的等效弯矩法或者更精确的有限元分析方法进行计算。

2.选择合适的压型钢板截面形状和尺寸。

根据楼板的设计荷载和最大弯矩，参考压型钢板的承载力表，选择适当的压型钢板形状和尺寸。

3.根据选定的压型钢板截面形状和尺寸，计算楼板的厚度。

可以采用经验公式或者有限元分析进行计算。

根据混凝土的强度和楼板的设计荷载，确保楼板的抗弯和抗剪能力满足结构设计要求。

4.进行楼板的验算和优化设计。

根据设计要求，对计算出的楼板厚度进行验算，如果不满足要求，可以进行适当的优化设计。

总之，压型钢板混凝土组合楼板厚度计算是一个综合考虑荷载、弯矩、剪力、钢板形状和尺寸等因素的过程。

在设计中需要合理选择材料和采用合适的计算方法，确保楼板的承载能力和抗震性能达到要求。

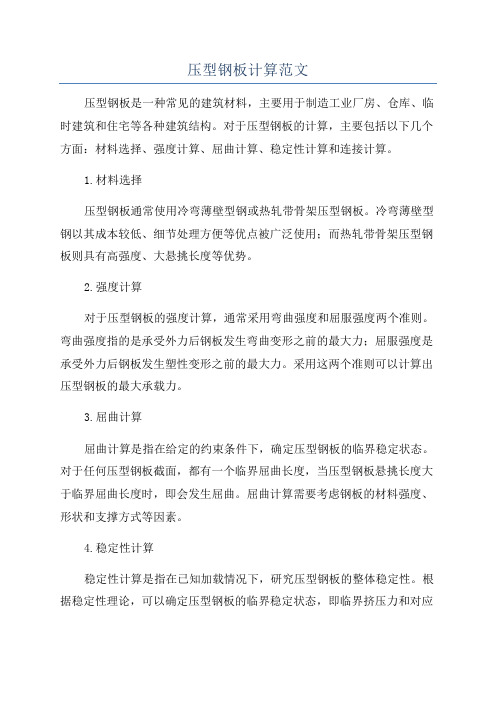

压型钢板计算范文压型钢板是一种常见的建筑材料，主要用于制造工业厂房、仓库、临时建筑和住宅等各种建筑结构。

对于压型钢板的计算，主要包括以下几个方面：材料选择、强度计算、屈曲计算、稳定性计算和连接计算。

1.材料选择压型钢板通常使用冷弯薄壁型钢或热轧带骨架压型钢板。

冷弯薄壁型钢以其成本较低、细节处理方便等优点被广泛使用；而热轧带骨架压型钢板则具有高强度、大悬挑长度等优势。

2.强度计算对于压型钢板的强度计算，通常采用弯曲强度和屈服强度两个准则。

弯曲强度指的是承受外力后钢板发生弯曲变形之前的最大力；屈服强度是承受外力后钢板发生塑性变形之前的最大力。

采用这两个准则可以计算出压型钢板的最大承载力。

3.屈曲计算屈曲计算是指在给定的约束条件下，确定压型钢板的临界稳定状态。

对于任何压型钢板截面，都有一个临界屈曲长度，当压型钢板悬挑长度大于临界屈曲长度时，即会发生屈曲。

屈曲计算需要考虑钢板的材料强度、形状和支撑方式等因素。

4.稳定性计算稳定性计算是指在已知加载情况下，研究压型钢板的整体稳定性。

根据稳定性理论，可以确定压型钢板的临界稳定状态，即临界挤压力和对应的扭曲模式。

稳定性计算需要考虑压型钢板的几何形状、截面性质和支撑方式等因素。

5.连接计算压型钢板的连接通常采用螺栓连接或焊接连接。

连接计算是为了确定连接的强度和刚度，以确保连接点不会成为整个结构的弱点。

连接计算需要考虑连接材料的强度和刚度，以及连接方式的选择。

在进行压型钢板计算时，需要充分考虑材料的特性、结构的约束条件和实际工况。

同时，需要根据相关的标准和规范进行计算，并进行必要的验算和安全系数的考虑。

压型钢板计算的主要目的是确定结构的可靠性和安全性，以保证结构在正常使用情况下不发生失效。

压型钢板承载计算压型钢板是一种广泛应用于建筑工程中的结构材料，其承载能力成为设计中的重要参数。

在进行压型钢板承载计算时，通常需要考虑以下几个因素：钢板的几何形状、材料特性、受力形式以及承载极限状态等。

首先，钢板的几何形状是计算中的重要参数之一、常见的压型钢板形状有矩形、圆形、槽形等，每种形状都有其独特的受力特点。

计算中需要确定钢板的截面面积、截面惯性矩等参数，以便后续计算中使用。

其次，钢板的材料特性也是影响承载能力的重要因素之一、常见的钢板材质有低碳钢、不锈钢、合金钢等。

根据材质的不同，钢板的强度、弹性模量等力学性能会有所差异，因此需要在计算中准确考虑。

另外，钢板承载计算还需要考虑受力形式。

一般情况下，钢板受力可以分为纯弯曲、剪切、弯曲与剪切共同作用等多种形式。

不同的受力形式会导致钢板的应力分布方式不同，进而影响其承载能力的计算方法。

最后，压型钢板的承载极限状态也需要进行准确的评估。

承载极限状态通常包括强度极限状态和稳定极限状态两个方面。

强度极限状态是指在设计工况下，钢板所承受的最大力的大小；稳定极限状态则是指钢板在承受最大力的情况下，其形状稳定性是否满足要求。

在进行压型钢板承载计算时，常用的计算方法有解析法和数值模拟法。

解析法是指基于一定的假设与公式，通过数学推导求解出钢板的应力状态和承载能力。

数值模拟法则是利用计算机建立钢板的有限元模型，通过数值分析求解出钢板的应力和变形情况。

这两种方法各有优缺点，可以根据具体情况选择合适的方法。

总之，压型钢板承载计算是建筑工程中的重要环节，其结果直接关系到结构的安全性和稳定性。

通过合理的几何形状、材料特性、受力形式和极限状态的分析，可以准确计算出钢板的承载能力，为工程设计提供可靠的依据。

BD-65闭口型压型钢板是指波高为65mm的闭口型楼承板，而具有65mm波高的闭口型楼承板它常
见的有2种型号，即BD65-170-510楼承板和BD65-185-555楼承板。

下面我们一起来了解这两种楼承
板的一些基本介绍。

BD65-170-510楼承板的基本参数包括：波高65mm，波距170mm，有效宽度510mm，展开宽度
1000mm，该型号楼承板常用厚度有0.8mm、1.0mm、1.2mm。

楼承板理论重量计算公式为：钢铁的密
度*板材原材料的进料宽度*原材料所需的厚度=每米的重量，如果要算每平方米的重量，除以楼承
板的有效宽度就可以了。

例如1.0MM厚度的闭口510压型钢板，其每米理论重量为7.85*1*1=7.85KG，每平方米重量为7.85/0.51=15.39KG。

另一种BD65-185-555楼承板的基本参数包括：波高65mm，波距185mm，有效宽度555mm，展开宽
度是1080MM，该型号楼承板常用厚度有0.75mm、0.91mm、1.0mm、1.2mm。

1MM厚度的闭口555压型钢
板每米理论重量是7.85*1.08*1=8.48KG，每平方米重量是8.48/0.555=15.28KG。

文章来源：/xinwenzixun/hangyemingci/448.html。

一、基本参数压型钢板型号YJ66-720压型钢板厚度(t)= 1.20 mm组合楼板厚度（H）=120mm支撑跨距(L0)= 4.50 m钢承板每米宽幅面积（A s）=2083 mm2惯性矩（I st）=1327044 mm4/m正截面抵抗矩（Wst）=28238 mm3/m负截面抵抗矩（Wsc）=24113 mm3/m钢承板截面重心距板底高度（y0）=19.01 mm压型钢板屈服强度(Fy)=410MPa压型钢板设计强度(f)=369 Mpa钢承板弹性模量（E s）=205000计算跨距(L)= 4.50 m组合楼板厚度(H)=120mm砼强度等级C35混凝土抗压强度设计值（f c）=16.7N/mm2混凝土抗拉强度设计值（f t）= 1.57N/mm2混凝土弹性模量（E c）=30000二、施工阶段计算钢承板自重W cs=0.16 kN/m２混凝土自重W cc=3kN/m２组合板自重W c=Wcs+Wcc 3.16 kN/m２施工均布活荷载W L= 1.5 kN/m２均布荷载设计值(W)=1.2×Wc+1.4×W L= 5.90 kN/m２跨中正弯矩按以下工况为最不利情况，考虑W1、W2的不利组合。
