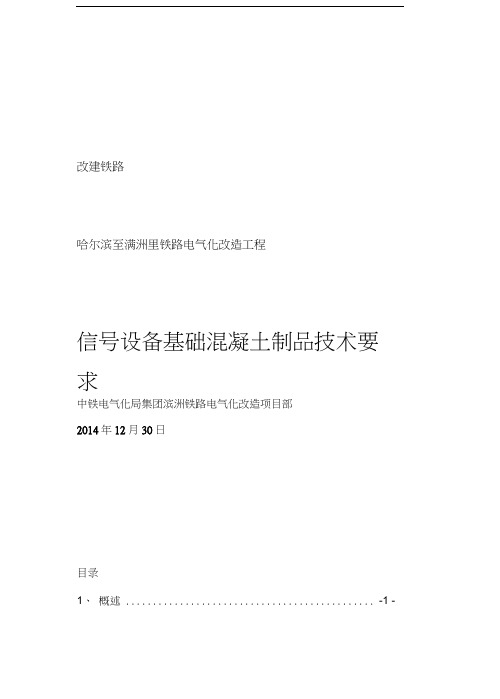

改建铁路
哈尔滨至满洲里铁路电气化改造工程
信号设备基础混凝土制品技术要求
中铁电气化局集团滨洲铁路电气化改造项目部
2014年12月30日
目录
1 、概述..................................................................................... - 1 -1.3适用范围........................................................................... - 1 -1.2、招标范围........................................................................ - 1 -
1.3、主要技术标准................................................................. - 1 -
2 、技术规格............................................................................. - 2 -2.1、适用范围........................................................................ - 2 -
2.2、混凝土制品在下列条件下应能可靠工作：.................. - 2 -
3 、混凝土基础成型.................................................................. - 2 -3.1、混凝土基础要求............................................................. - 2 -3.2、具体尺寸如下：............................................................. -
4 -3.3、各种基础的平面图......................................................... - 6 -3.4、本次材料数量如下表，具体数量有后续材料详单提供。
-17 -
4 、标志、包装、运输、贮存................................................ - 17 -
中国铁建电气化局集团滨州铁路电气化改造工程
信号设备混凝土制品制作技术规格书
1、概述
适用范围1.3本规格书是对滨州线电气化改造工程信号设备混凝土制品的制造、安装、开通验收的有关规定，并作为卖方指定技术建议书的依据。
、招标范围1.2招标范围为滨州线电气化改造工程信号设备混凝土制品。
1.3、主要技术标准
（1）铁路等级：国铁I 级。
（2）正线数目：双线。
（3）最小曲线半径：哈尔滨至齐齐哈尔、海拉尔至满洲里段维持既有；齐齐哈尔至海拉尔段维持既有（400m），结合沿线地形地貌深化研究小半径曲线改建方案。
（4）限制坡度：维持既有（双机13‰；单机重车6‰、轻车9‰）。
（5）牵引种类：电力。
（6）机车类型：HXD 系列。
（7）牵引质量：5000t。
（8）到发线有效长度：1050m。
- 1 -
中国铁建电气化局集团滨州铁路电气化改造工程
（9）闭塞类型：自动闭塞。
2、技术规格
2.1、适用范围
本技术条件适用于滨州铁路信号室外设备混凝土基础，在高寒大风地区强度达到设计要。
2.2、混凝土制品在下列条件下应能可靠工作：
（1）大气压力：不低于74.8Kpa（海拔高度不超过2500m）；
（2）周围空气温度：-40℃～+70℃；
（3）空气相对湿度：不大于95%（25℃）
（4）周围无引起爆炸危险和腐蚀性气体。
3、混凝土基础成型
3.1、混凝土基础要求
（1）.浇灌基础应连续作业，一次完成，间隔时间不得大于30分钟。
（2）.基础螺栓应竖立垂直、牢固、距离正确，基础面应光滑平整，不得有断裂。
（3）模版所用材质，应有足够强度，结构简单，便于组装，拆卸和搬运。
（4）.模版安装应方正，不得变形；摸板内侧应清洁、光滑，不得- 2 -中国铁建电气化局集团滨州铁路电气化改造工程
有砂浆。
浇灌前涂机油，木质摸板应用水浸湿。
摸板拆除后应及时除垢清洗。
（5）.混凝土浇灌时，不得漏浆。
浇灌过程中，每浇灌200mm左右应捣鼓一次，避免出现蜂窝、麻面和露筋。
（6）.基础浇灌后，抹面一次，按气温变化，间隔2-3h再抹一次，及时将基础面抹平、抹光，不出夹层。
（7）.金属预埋件的外露部分应涂抹黄油并包布条以防锈。
8.矮型信号机、梯子、终端盒、方向盒、变压器箱、小枕木、信号卡盘、盘底、扼流变压器箱等基础及电缆标桩，强度达到C20级；电缆槽及盖板，强度达到C15级。
（9）.信号设备混凝土基础，应采用325号普通硅酸盐水泥。
（10）.浇灌混凝土基础用的水泥，严禁过期失效、结块变质。
（11）.混凝土制品用碎石，应坚硬和具有不易被化学成分侵蚀的特点，石质应清洁。
体积较大的基础，宜采用粒径为5-16，16-31.5mm 的碎石；体积较小的基础宜采用粒径为5-10mm的碎石。
（12）.矮型信号机基础预制前，要用棉纱封堵引线管，防止混凝土
堵塞引线管。
（13）.矮型信号机、变压器箱、扼流变基础螺栓露出基础面约5公分，终端盒基础螺栓露出4公分，梯子基础扁钢露出6公分，小枕木螺栓露出3公分。
（14）.基础要经常浇水保养28天。
（15）.混凝土每50方需要做混凝土试验块一组，并送检。
- 3 -
中国铁建电气化局集团滨州铁路电气化改造工程
3.2、具体尺寸如下：（1）矮型信号机引线管如下图（14-2）尺寸
1规格及类型见下表14--（2）高柱信号机杆U型螺杆见下图143
- 4 -
中国铁建电气化局集团滨州铁路电气化改造工程
信号机梯子基础用扁钢规格如图14—14(3)
信号机梯子基础用扁钢—图144- 5 -中国铁建电气化局集团滨州铁路电气化改造工程
3.3、各种基础的平面图
（1）色灯信号机梯子基础图
—基础扁钢—基础21
- 6 -
中国铁建电气化局集团滨州铁路电气化改造工程（2）终端盒基础图
—螺栓700×5—Φ32 —基础1
- 7 -
中国铁建电气化局集团滨州铁路电气化改造工程（3）方向盒电缆基础
50
3—Φ5600× 2 1—基础—螺栓
- 8 -
中国铁建电气化局集团滨州铁路电气化改造工程（4）电缆标桩
- 9 -
中国铁建电气化局集团滨州铁路电气化改造工程标桩顶部如图
- 10 -
中国铁建电气化局集团滨州铁路电气化改造工程
（5）BE扼流变压器混凝土基础如图
—螺栓2 1—基础
- 11 -
中国铁建电气化局集团滨州铁路电气化改造工程（6）XB箱基础图
—基础1 —螺栓2
- 12 -
中国铁建电气化局集团滨州铁路电气化改造工程
7）信号机柱卡盘基础
（
—基础1卡盘选用表
- 13 -
中国铁建电气化局集团滨州铁路电气化改造工程
（8）矮型信号机基础一架机构用
—基础螺栓—引线管23—基础1
- 14 -
中国铁建电气化局集团滨州铁路电气化改造工程（9）矮型信号基础两架用
—基础螺栓3—引线管—基础1 2
- 15 -
中国铁建电气化局集团滨州铁路电气化改造工程（9）余线枕木
- 16 -
中国铁建电气化局集团滨州铁路电气化改造工程
3.4、本次材料数量如下表，具体数量有后续材料详单提供。
计量数号量规名称格型物序号资单位 XB箱基础块2714 1
根Φ 150*8.5m 信号机柱182 2
Φ 150*10m
信号机柱根65 3
色灯信号灯梯子基础块247 4
信号机柱卡盘个247 5
信号机柱底盘个247 6
方向电缆盒基础块1552 7
块终端电缆盒基础439 8
块扼流变压器基础1898 9
12*12*1000块电缆标桩1800 10 （暂定）调车、单机构、块矮型信号机基础101 11 复式块双机构、出发矮型信号机基础37 12
块暂定余线枕木基础1357
13
4、标志、包装、运输、贮存
（1）、每台基础应有标牌，其内容包括产品型号、名称、制造工厂标记、出厂编号与制造年份。
（2）、基础出厂时应有耐震包装。
（3）、基础在运输过程中应避免强烈震动和碰撞。
- 17 -。
