电光分析天平

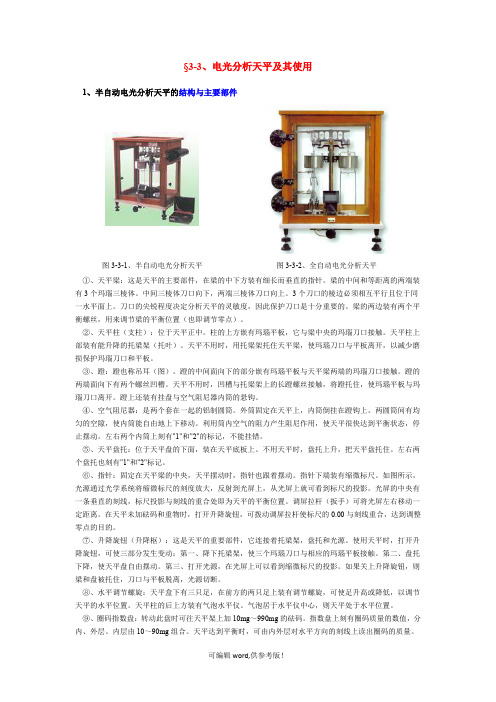

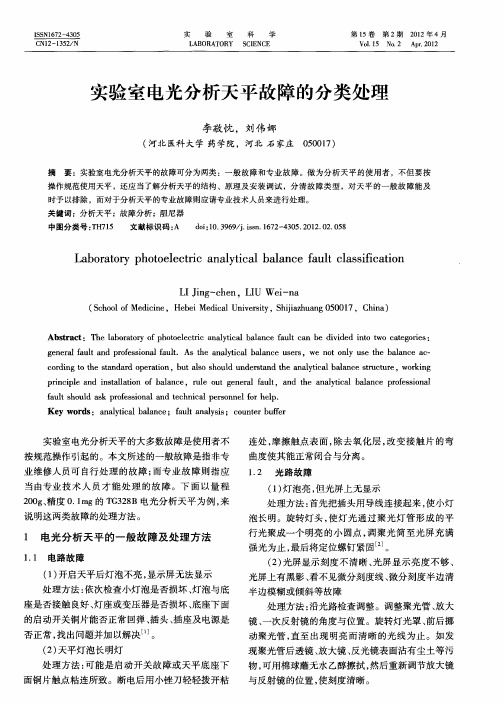

§3-3、电光分析天平及其使用1、半自动电光分析天平的结构与主要部件图3-3-1、半自动电光分析天平图3-3-2、全自动电光分析天平①、天平梁：这是天平的主要部件，在梁的中下方装有细长而垂直的指针。

梁的中间和等距离的两端装有3个玛瑙三棱体。

中间三棱体刀口向下，两端三棱体刀口向上。

3个刀口的棱边必须相互平行且位于同一水平面上。

刀口的尖锐程度决定分析天平的灵敏度，因此保护刀口是十分重要的。

梁的两边装有两个平衡螺丝，用来调节梁的平衡位置（也即调节零点）。

②、天平柱（支柱）：位于天平正中。

柱的上方嵌有玛瑙平板，它与梁中央的玛瑙刀口接触。

天平柱上部装有能升降的托梁架（托叶）。

天平不用时，用托梁架托住天平梁，使玛瑙刀口与平板离开，以减少磨损保护玛瑙刀口和平板。

③、蹬：蹬也称吊耳（图）。

蹬的中间面向下的部分嵌有玛瑙平板与天平梁两端的玛瑙刀口接触。

蹬的两端面向下有两个螺丝凹槽。

天平不用时，凹槽与托梁架上的长蹬螺丝接触，将蹬托住，使玛瑙平板与玛瑙刀口离开。

蹬上还装有挂盘与空气阻尼器内筒的悬钩。

④、空气阻尼器：是两个套在一起的铝制圆筒。

外筒固定在天平上，内筒倒挂在蹬钩上。

两圆筒间有均匀的空隙，使内筒能自由地上下移动。

利用筒内空气的阻力产生阻尼作用，使天平很快达到平衡状态，停止摆动。

左右两个内筒上刻有"1"和"2"的标记，不能挂错。

⑤、天平盘托：位于天平盘的下面，装在天平底板上。

不用天平时，盘托上升，把天平盘托住。

左右两个盘托也刻有"1"和"2"标记。

⑥、指针：固定在天平梁的中央，天平摆动时，指针也跟着摆动。

指针下端装有缩微标尺。

如图所示，光源通过光学系统将缩微标尺的刻度放大，反射到光屏上，从光屏上就可看到标尺的投影。

光屏的中央有一条垂直的刻线，标尺投影与刻线的重合处即为天平的平衡位置。

调屏拉杆（扳手）可将光屏左右移动一定距离。

1．全自动电光分析天平的构造原理及使用(1)天平梁是天平的主要部件，在梁的中下方装有细长而垂直的指针，梁的中间和等距离的两端装有三个玛瑙三棱体刀，中间三棱体刀口向下，称为支点刀，两端三棱体刀口向上，称为承重刀，三个刀口的棱边完全平行且位于同一水平面上。

梁的两边装有两个平衡螺丝，用来调整梁的平衡位置(也即调节零点)。

(2)吊耳和称盘两个承重刀上各挂一吊耳，吊耳的上钩挂着称盘，在称盘和吊耳之间装有空气阻尼器。

空气阻尼器的内筒比外筒略小，两圆筒间有均匀的空隙，内筒能自由地上下移动。

当天平启动时，利用筒内空气的阻力产生阻尼作用，使天平很快达到平衡。

(3)开关旋钮(升降枢)和盘托升降枢：用于启动和关闭天平。

启动时，顺时针旋转开关旋钮，带动升降枢，控制与其连接的托叶下降，天平梁放下，刀口与刀承相承接，天平处于工作状态。

关闭时，逆时针旋转开关旋钮，使托叶升起，天平梁被托起，刀口与刀承脱离，天平处于关闭状态。

盘托：安在称盘下方的底板上，受开关旋钮控制。

关闭时，盘托支持着称盘，防止称盘摆动，保护刀口。

(4)机械加码装置环码分别挂在码钩上。

称量时，转动指数盘旋钮将砝码加到承受架上。

环码的质量可以直接在砝码指数盘上读出。

指数盘有三个，砝码的质量范围分别为10-990mg，1-9g，10-190g。

(5)光学读数装置固定在支柱的前方。

称量时，固定在天平指针上微分标尺的平衡位置，可以通过光学系统放大投影到光屏上。

标尺上的读数直接表示10mg以下的质量，每一大格代表1mg，每一小格代表0.1mg。

从投影屏上可直接读出0.1-10mg以内的数值。

(6)天平箱能保证天平在稳定气流中称量，并能防尘、防潮。

天平箱的前门一般在清理或修理天平时使用，左右两侧的门分别供取放样品和砝码用。

箱座下装有三个支脚，后面的一个支脚固定不动，前面的两个支脚可以上下调节，通过观察天平内的水平仪，使天平调节到水平状态。

分析天平使用规则天平室要保持干燥清洁。

实验2 全自动电光分析天平的使用一、实验目的1．了解分析天平的结构，熟悉砝码的组合；2．学会正确使用天平；3．掌握直接称量和递减称量法。

二、基本原理分析天平是定量分析中最重要的仪器之一，每一项定量分析工作都直接或间接地需要使用天平，常用的分析天平有阻尼天平、半自动电光天平、全自动电光天平、单盘电光天平和电子天平等。

这些天平的构造和使用方法虽有些不同，但基本原理是相同的。

（一）、全自动电光分析天平的构造1.1天平横梁该天平为杠杆式双盘等臂天平，横梁采用铜镍合金制成，上面装有散把玛瑙刀，两边为可调整的承重刀。

1.2 立柱立柱上方装有折叶（天平关闭，折叶上升托住横梁），后上方装有气泡水平仪（气泡处于中央，天平水平，气泡在哪一侧，哪侧高。

）1.3悬挂系统横梁两侧承重刀上各悬挂一吊耳，吊耳上钩挂有秤盘（左码右物），下钩挂有空气阻尼筒（里外筒倒扣，缩短天平平衡时间）。

1.4 机械加码装置10~90g、1~9g、10~990mg三个指数盘。

1.5光学读数系统指针下端装有微分标尺，经放大、反射到投影屏上，即投影标尺。

1.6 天平升降旋扭顺时针旋转旋扭，天平启动；逆时针，关闭天平。

1.7 天平箱保护天平，防止尘埃侵入、温度改变及空气流动。

天平箱有两个门(前门只有在天平安装、调试时方才打开；侧门供称量物用)。

二．全自动电光分析天平的使用方法取下天平罩，并叠放在天平箱上，(二) 天平的灵敏度天平的灵敏度是指天平盘上增加1mg 所引起的指针在读数标牌上偏移的格数，灵敏度(E)的单位为分度/mg ，在实际工作中，常用灵敏度的倒数来表示天平的灵敏程度，即)/(分度mg E S 1S 称为天平的分度值，也称为感量。

分度值越小的天平，其灵敏度越高。

(三) 称量的一般程序和方法1．取下天平罩，叠好后放在天平箱后面或天平箱顶上。

检查天平是否处于水平状态，盘上有无污垢，用软毛刷拭去灰尘。

2．检查、调整天平的零点：接通电源，慢慢开启天平，在不载重的情况下，检查投影屏上的标尺的位置，若零点与投影屏上的标线不重合，可拨动升降旋钮下的扳手，挪动投影屏的位置，使其重合；若相差较大，可借平衡螺丝调整使其重合，即为天平的零点。

电子分析天平的称量原理电子分析天平的称量原理一、基本原理1、量程机制：根据电子分析天平的测量分度值和量程所决定的最大称重能力，分析天平被定义为可精确测量物质重量并具备某种定义的量程。

2、微分原理：分析天平根据二次微分原理来检测物质的重量，当物质放置在支点上的时候，支点的振动会逐渐减速，并最终进入一个平衡状态，然后从振动量变率上来计算物质的重量。

3、恢复原理：恢复原理也就是回弹原理，是分析天平测量物质质量的另一种技术原理，当物质放置在支点上，支点振动会陡然减速，振动传递给比较器，当电路板接收到此信号，利用平衡原理获得物质质量。

4、内置传感器：内置传感器是电子分析天平的一大优势，它利用内置的传感器来检测物质重量，当支点受到物质重量的影响时，传感器就会立即传输信号给电子电路，从而实现测量物质重量。

二、工作原理1、操作流程：电子分析天平首先要先将天平置于稳定的实验场地并调整稳定；然后，将被测物放入天平支点，待天平显示“0.0”的时候，开启电源，使天平系统运行；接着，将物料放入被测位置，视窗将显示物料的重量；最后，将支点上的物料取出，天平也会自动关机，完成测量。

2、可靠性：由于电子分析天平使用了诸如增重反馈原理等一系列技术，这使它在保证测量精度的同时具备可靠稳定性，所有电子元件都采用高品质标准，从而保证测量数据在整个测量周期内仍具有很高的精度。

3、测量精度：电子分析天平具有较高的测量精度，由于它利用了诸如回弹原理和微分原理等多种技术，使得它可以测量更精确的物质质量，并且可以根据实验原理来达到准确的测量精度。

三、应用范围1、测量原料：特别是针对制药、食品等行业等需要精准测量物料的原料，电子分析天平具有优越的信号分辨率和质量精度，独有的平衡原理保障了实验精度的优越稳定性。

2、研究实验：电子分析天平用于物理学及化学等研究实验中，以测量在微粒级别下内和外物体密度、重量，从而可以检出更多细微物质和差异，使实验结果更加准确细腻。

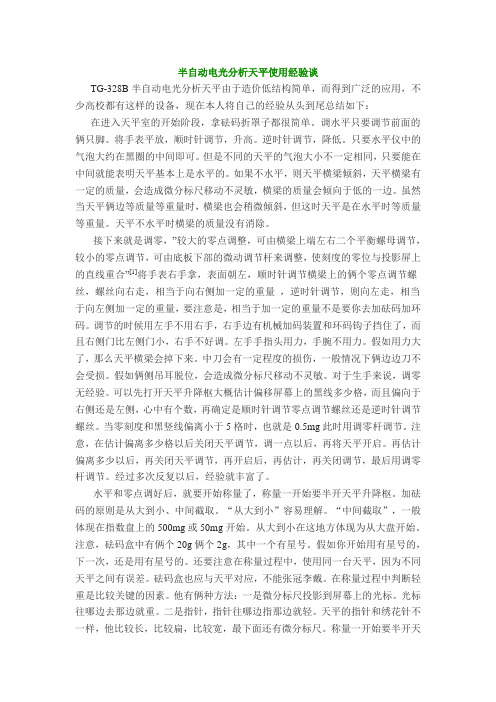

半自动电光分析天平使用经验谈TG-328B半自动电光分析天平由于造价低结构简单，而得到广泛的应用，不少高校都有这样的设备，现在本人将自己的经验从头到尾总结如下：在进入天平室的开始阶段，拿砝码折罩子都很简单。

调水平只要调节前面的俩只脚。

将手表平放，顺时针调节，升高。

逆时针调节，降低。

只要水平仪中的气泡大约在黑圈的中间即可。

但是不同的天平的气泡大小不一定相同，只要能在中间就能表明天平基本上是水平的。

如果不水平，则天平横梁倾斜，天平横梁有一定的质量，会造成微分标尺移动不灵敏，横梁的质量会倾向于低的一边。

虽然当天平俩边等质量等重量时，横梁也会稍微倾斜，但这时天平是在水平时等质量等重量。

天平不水平时横梁的质量没有消除。

接下来就是调零，”较大的零点调整，可由横梁上端左右二个平衡螺母调节，较小的零点调节，可由底板下部的微动调节杆来调整，使刻度的零位与投影屏上的直线重合”[1]将手表右手拿，表面朝左，顺时针调节横梁上的俩个零点调节螺丝，螺丝向右走，相当于向右侧加一定的重量，逆时针调节，则向左走，相当于向左侧加一定的重量，要注意是，相当于加一定的重量不是要你去加砝码加环码。

调节的时候用左手不用右手，右手边有机械加码装置和环码钩子挡住了，而且右侧门比左侧门小，右手不好调。

左手手指头用力，手腕不用力。

假如用力大了，那么天平横梁会掉下来。

中刀会有一定程度的损伤，一般情况下俩边边刀不会受损。

假如俩侧吊耳脱位，会造成微分标尺移动不灵敏。

对于生手来说，调零无经验。

可以先打开天平升降枢大概估计偏移屏幕上的黑线多少格，而且偏向于右侧还是左侧，心中有个数，再确定是顺时针调节零点调节螺丝还是逆时针调节螺丝。

当零刻度和黑竖线偏离小于5格时，也就是0.5mg此时用调零杆调节。

注意，在估计偏离多少格以后关闭天平调节，调一点以后，再将天平开启。

再估计偏离多少以后，再关闭天平调节，再开启后，再估计，再关闭调节，最后用调零杆调节。

经过多次反复以后，经验就丰富了。

制药GMP管理文件一、目的：制定TG-328A(S)型光学分析天平的操作规程，便于操作者的正确操作。

二、适用范围：适用于TG-328A(S)型光学分析天平的操作。

三、责任者：检验员四、正文：1 称量前：1.1 检查各部件是否处于正常状态。

检查专用砝码的数目和天平零件、部位是否在正确位置上，旋转器上的读数盘应指零。

察看天平上标明的最大的载重量，切勿超过。

1.2 检查天平盘是否清洁，如有灰尘或其它杂物，用软毛刷清扫干净。

检查天平是否在水平位置；如不水平，调节天平脚使天平水平。

1.3 开启天平玻璃门5—10分钟，使天平内外的温度和湿度趋于一致，以免天平内外的温度、湿度不一致而产生变动。

1.4 接通电源后，检查天平的零点。

如标线与微分标尺的“0”位不重合，应调节微调零点的拨杆或横梁上的平衡螺丝使标线与标尺的“0”位对应。

1.5 天平箱内的各部件尽可能不要用手直接接触，如必须接触时，戴上干净的手套。

2 称量：2.1 被称物的载体必须干净，不得将称量的药物直接放在天平盘上。

称量吸湿性和挥发性强的物体，须放在密闭的容器中进行。

称具有腐蚀性的物体时，必须注意不要把被称量物洒落在天平盘或底板上，以免腐蚀天平的零件。

被称物应放在盘的正中央。

2.2 过冷和过热的物品都不能在天平上称量。

凡是经过干燥或燃烧的物品，必须放在干燥器内冷却至室温，方可称量。

2.3为了缩短称量时间，可在称量之前估计它的重量，把砝码预先放好，以提高称量的速度。

2.4称量时不要打开前门，以防呼出的热气、水气、二氧化碳和气流影响称量。

读数时一定要关上天平的门。

2.5取放被称物和加减码时，都必须关好升降枢纽，以避免损坏天平的部件。

开关升降枢纽动作要轻。

2.6进行同一分析工作，称量必须使用同架天平，以减少误差。

3 称量后：3.1轻轻关掉升降枢纽。

3.2取下被称物并将砝码复位，旋转器的读数盘应该恢复指零。

3.3关好天平门，切断电源，罩好天平罩。

4 维修与保养：4.1 天平室应不受阳光直射，保持干燥，无腐蚀性气体。

工程试验检测中心 TG－ 328 电光分析天平操作规程
一、不得在天平上称量超过其极限载重的重物，以保证天
平的安全和使用精度。

二、在移动天平时，必须将可分离的部分取下来，以免损
坏天平刀口。

三、天平在使用前，应先检查各部件位置是否正确，然后
校正天平空载，待平衡后，方可使用。

四、被称量的物品与砝码，应放置于天平盘内中间，以免
在启动天平后，称盘产生剧烈摆动。

在取放物体时，都应在
天平关闭后进行，以免天平受到冲击而被损坏。

五、称量完毕，应将全部砝码及盘内物取下，不可留置于盘中。

六、开关制动器时，应小心地、均匀地转动手柄。

制动器
的关闭，应当在天平指针经过表中间分度时进行。

七、必须定期检查天平的计量性能，平时应给予细心保养，使它经常处于良好的工作状态。

八、发现天平工作不正常时，就停止使用，及时送计量部
门维修，经计量合格后方可使用。

九、尽是避免酸碱等有害物质直接附在称盘上。

十、发现天平的机构有任何损坏或不正常时，在未消除故障以前应停止使用，进行修理恢复正常后再能使用，否则会影响衡量的准确性。

十一、搬运天平时，应将横梁、吊耳、秤盘、吊篮等部件拆下，
置于盒内，以免天平部件损坏。

电光分析天平的使用规范
分析天平是定量分析工作中不可缺少的重要仪器，是比台秤更为精确的称量仪器，可精确称量至0.0001g(即0.1mg)以上。

1．称量前检查
天平是否水平；
圈码是否挂好；
圈码盘是否在"000"位置；
两盘是否空着(用小毛刷将称盘清扫一下)。

2．调节零点
接通电源，旋转升降旋钮调节零点调节杆，使小标尺0.00与投影屏的刻线重合，零点即调好注意：若小标尺的投影移到尽头，其0.00无法与投影屏刻线重合，则需要调节天平梁上的平衡铊粗调。

3．称量
将被称物放在天平左盘中央将与粗称数相符的砝码放在天平右盘中央缓慢开动升降旋钮，观察投影屏上小标尺投影移动的方向：小标尺投影右移，则砝码重；应立即关闭升降旋钮，减少砝码重量后再称量小标尺投影左移，则：
１)若小标尺投影稳定后于刻线重合的地方在10.0毫克以内，即可读数；
２)若小标尺投影迅速左移，则砝码太轻；应立即关闭升降旋钮，增加圈码后再称量。

注意：使用圈码时，要关好天平门。

4．读数
待小标尺投影稳定后，可以从投影屏上读出10.0毫克以下质量，标尺上一大格为1毫克，一小格0.1毫克，读数完后，应立即关闭升降旋钮。

5．称量完毕
称量完毕，将物体取出,取出砝码时，记录下砝码质量，放回砝码盒，关好边门核准圈码质量，并将圈码指数盘恢复到"000"位置拔下插销并罩好天平框外边的罩子。

半自动电光分析天平（TG328B型为例）分析天平是进行精确称量的精密仪器，它的种类很多，有普通分析天平、空气阻尼天平、半自动电光天平、全自动电光天平和单盘天平等。

这些天平在构造和使用方法上有所不同，但基本要点相同。

在电光分析天平中，大小砝码全部由指数盘自动加取的，称为全自动电光分析天平，一克以下的砝码才由指数盘操纵自动加取的，称为半自动电光分析天平。

称量原理分析天平是根据杠杆原理制成的。

它用已知质量的砝码来衡量被称物体的质量。

设ABC杠杆的支点为B，如图1所示，AB和BC的长度相等，A、C两点是受力点，A点悬挂的称量物质量Q，C点悬挂的砝码质量P，当杠杆处于平衡状态时，力矩相等。

(Q和P分别为物体和砝码的重量)。

Q × AB =P × BC∵AB=BC∴Q = P因此，当天平平衡时，砝码的重量等于被称物体的重量。

2. 分析天平的主要构件（见图2）图2 TG328B型半自动电光分析天平1. 横梁2. 平衡砣3. 吊耳4. 指针5. 支点刀6. 框罩7. 圆形砝码8. 指数盘9. 支力销10. 折叶11. 阻尼内筒12. 投影屏13. 称盘14. 盘托15. 螺旋脚16. 垫脚17. 旋钮18. 微调杆（1）天平梁：梁上主要由三个玛瑙刀组成，中间的刀口向下，用来支撑天平。

等距离的左右两边的玛瑙刀口向上，用来悬挂托盘。

玛瑙刀口是天平最重要的部件，刀口好坏直接影响天平称量的精确程度，使用时要尽可能保护刀口。

（2）升降旋钮：升降旋钮是控制天平工作状态和休止状态的旋钮，也就是天平的开关，它连接着托梁架、盘托和光源。

使用天平时，用左手向右转动升降旋钮，天平梁就自动摆动；反之，向左转动时，天平就停止摆动。

（3）空气阻尼装置：由两个内外互相罩合而不接触的金属圆桶组成。

外桶固定在立柱上，内筒倒挂在吊耳下面，利用筒内空气的阻尼力作用，使天平迅速静止。

（4）光学投影屏：当接通光源后，光源产生的光经过光学系统，使指针下端的标尺图像放大并投影在光幕上。
