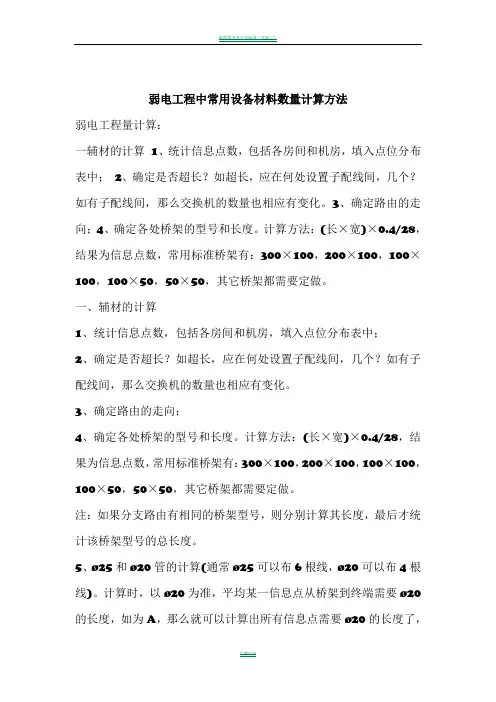

弱电工程中常用设备材料数量计算方法弱电工程量计算：一辅材的计算1、统计信息点数，包括各房间和机房，填入点位分布表中；2、确定是否超长？如超长，应在何处设置子配线间，几个？如有子配线间，那么交换机的数量也相应有变化。
3、确定路由的走向；4、确定各处桥架的型号和长度。
计算方法：（长X宽）X 0.4/28 , 结果为信息点数，常用标准桥架有：300X 100, 200X 100, 100X 100, 100X 50, 50 X 50,其它桥架都需要定做。
一、辅材的计算1、统计信息点数，包括各房间和机房，填入点位分布表中；2、确定是否超长？如超长，应在何处设置子配线间，几个？如有子配线间，那么交换机的数量也相应有变化。
3、确定路由的走向；4、确定各处桥架的型号和长度。
计算方法：（长X宽）X 0.4/28，结果为信息点数，常用标准桥架有：300X 100, 200X 100, 100X 100, 100X 50, 50X 50,其它桥架都需要定做。
注：如果分支路由有相同的桥架型号，则分别计算其长度，最后才统计该桥架型号的总长度。
5、？25和？20管的计算（通常？25可以布6根线，？20可以布4根线）。
计算时，以？20为准，平均某一信息点从桥架到终端需要？20的长度，如为A,那么就可以计算出所有信息点需要？20的长度了，即B=A X （总点数/4），而实际在工程中，？20=2/3 X B, ？25=1/3 X B。
6、角钢(30 x 30)的计算。
角钢的长度=30cm K (桥架的总长m/1.5m),即每根角钢的平均长度为30cm每隔1.5m的距离就需要一根角钢。
7、龙骨(75 x 45)的计算。
龙骨的长度=70cm X (总点数/2)，即每根龙骨的长度为70cm通常布置为双口面板。
8龙骨卡子、管接、盒接、铆钉、钢锯条等辅料的计算。
二总辅料价格x 10%9、底盒(86 x 86)的计算。
底盒的数量二总点数/2二、设备材料的计算1、线缆的计算：(最远+ 最近)/2 x点数x 1.1/305说明：最远为从机房到信息点的最远点；最近为机房内的信息点，一般为20米；点数为从机房开始所覆盖的信息点，如果有子配线间，那么该点数就为从子配线间开始路由所覆盖的信息点数，1.1中的0.1为富裕量，即10% 305为每箱线的长度为305米。

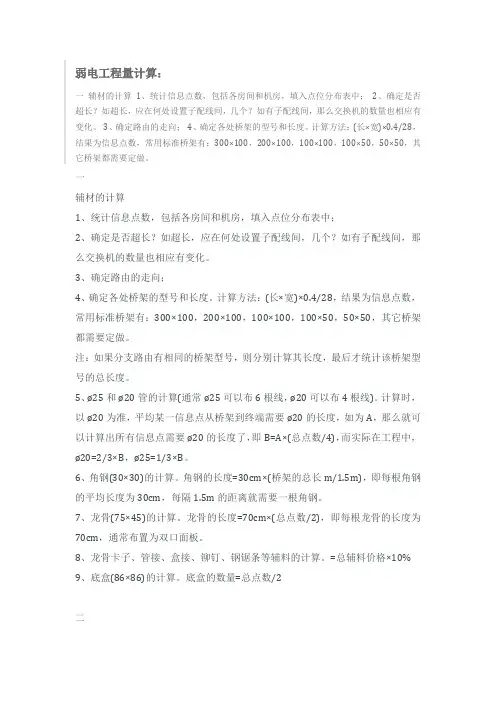

弱电工程量计算：一辅材的计算1、统计信息点数，包括各房间和机房，填入点位分布表中；2、确定是否超长？如超长，应在何处设置子配线间，几个？如有子配线间，那么交换机的数量也相应有变化。
3、确定路由的走向；4、确定各处桥架的型号和长度。
计算方法：(长×宽)×0.4/28，结果为信息点数，常用标准桥架有：300×100，200×100，100×100，100×50，50×50，其它桥架都需要定做。
一辅材的计算1、统计信息点数，包括各房间和机房，填入点位分布表中；2、确定是否超长？如超长，应在何处设置子配线间，几个？如有子配线间，那么交换机的数量也相应有变化。
3、确定路由的走向；4、确定各处桥架的型号和长度。
计算方法：(长×宽)×0.4/28，结果为信息点数，常用标准桥架有：300×100，200×100，100×100，100×50，50×50，其它桥架都需要定做。
注：如果分支路由有相同的桥架型号，则分别计算其长度，最后才统计该桥架型号的总长度。
5、ø25和ø20管的计算(通常ø25可以布6根线，ø20可以布4根线)。
计算时，以ø20为准，平均某一信息点从桥架到终端需要ø20的长度，如为A，那么就可以计算出所有信息点需要ø20的长度了，即B=A×(总点数/4)，而实际在工程中，ø20=2/3×B，ø25=1/3×B。
6、角钢(30×30)的计算。
角钢的长度=30cm×(桥架的总长m/1.5m)，即每根角钢的平均长度为30cm，每隔1.5m的距离就需要一根角钢。
7、龙骨(75×45)的计算。
龙骨的长度=70cm×(总点数/2)，即每根龙骨的长度为70cm，通常布置为双口面板。
KVV-(2x2.5)11.500.00000.0000 KVV-(3x1.0)9.200.00000.0000 KVV-(3x1.5)10.500.00000.0000 KVV-(3x2.5)12.000.00000.0000 KVV-(4x1.0)10.000.00000.0000 KVV-(4x1.5)11.500.00000.0000 KVV-(4x2.5)13.000.00000.0000 KVV-(5x1.0)11.000.00000.0000 KVV-(5x1.5)12.500.00000.0000 KVV-(5x2.5)14.500.00000.0000 KVV-(7x1.0)11.500.00000.0000 KVV-(7x1.5)13.500.00000.0000 KVV-(7x2.5)16.000.00000.0000 KVV-(8x1.0)13.000.00000.0000 KVV-(8x1.5)15.500.00000.0000 KVV-(8x2.5)17.500.00000.0000 KVV-(14x1.5)18.500.00000.0000 KVV-(16x1.5)19.500.00000.0000 KVV-(19x1.5)20.500.00000.0000 KVV-(24x1.5)24.000.00000.0000 KVV-(48x1.5)28.500.00000.0000KVVP-(2x1.5)11.500.00000.0000 KVVP-(2x2.5)12.500.00000.0000 KVVP-(3x0.75)10.500.00000.0000 KVVP-(3x1.0)10.500.00000.0000 KVVP-(3x1.5)12.000.00000.0000 KVVP-(3x2.5)13.500.00000.0000 KVVP-(4x0.75)11.000.00000.0000 KVVP-(4x1.0)11.500.00000.0000 KVVP-(4x1.5)12.500.00000.0000 KVVP-(4x2.5)15.000.00000.0000 KVVP-(5x0.75)11.500.00000.0000 KVVP-(5x1.0)12.000.00000.0000 KVVP-(5x1.5)13.500.00000.0000 KVVP-(5x2.5)16.500.00000.0000 KVVP-(7x0.75)12.500.00000.0000 KVVP-(7x1.0)13.000.00000.0000 KVVP-(7x1.5)15.000.00000.0000 KVVP-(7x2.5)17.500.00000.0000 KVVP-(8x0.75)13.500.00000.0000 KVVP-(8x1.0)15.000.00000.0000 KVVP-(8x1.5)17.000.00000.0000 KVVP-(8x2.5)19.000.00000.0000KVVP-(14x1.5)20.000.00000.0000KVVP-(16x1.5)21.000.00000.0000KVVP-(19x1.5)22.500.00000.0000KVVP-(24x1.5)25.500.00000.0000KVVP-(48x1.5)32.500.00000.0000RVV-(2x1.0)8.000.00000.0000RVV-(2x1.5)9.000.00000.0000RVV-(2x2.5)11.000.00000.0000普天RVV-(3x0.75)8.000.00000.0000RVV-(3x1.0)8.400.00000.0000CLIPSAL RVV-(3x1.5)9.800.00000.0000鼎志RVV-(3x2.5)12.000.00000.0000常用数据RVV-(4x0.75)8.600.00000.0000RVV-(4x1.0)9.400.00000.0000RVV-(4x1.5)11.000.00000.0000RVV-(4x2.5)13.000.00000.0000RVV-(5x0.75)9.600.00000.0000RVV-(5x1.0)10.000.00000.0000RVV-(5x1.5)12.000.00000.0000RVV-(5x2.5)14.000.00000.0000RVVP-(2x0.75)7.400.00000.0000RVVP-(2x1.0)8.200.00000.0000RVVP-(2x1.5)9.200.00000.0000RVVP-(3x0.4) 6.900.00000.0000RVVP-(3x0.5)7.100.00000.0000RVVP-(3x0.75)7.800.00000.0000RVVP-(3x1.0)9.100.00000.0000RVVP-(3x1.5)10.000.00000.0000RVVP-(4x0.4)7.500.00000.0000RVVP-(5x0.4)8.100.00000.00000.00000.00000.00000.0000根数截面总面积容积总面积0.00000.00000.0000总根数计算总面积计算总容积总计0.00000.00000.0000计算面积百分比截面（10%）截面（20%）截面（30%）截面（40%）0.000.000.000.00计算容积百分比容积（20%）容积（30%）容积（40%）0.000.000.00HYA 30x(2x0.4)13.200.00000.0000 HYA 50x(2x0.4)15.400.00000.0000 HYA 100x(2x0.4)19.500.00000.0000 HYA 200x(2x0.4)25.200.00000.0000 HYA 300x(2x0.4)29.900.00000.0000 HYA 400x(2x0.4)33.500.00000.0000 HYA 600x(2x0.4)39.600.00000.0000 HYA 800x(2x0.4)45.100.00000.0000 HYA 900x(2x0.4)47.400.00000.0000 HYA 1000x(2x0.4)49.500.00000.0000 HYA 1200x(2x0.4)53.000.00000.0000 HYA 1600x(2x0.4)60.000.00000.0000 HYA 1800x(2x0.4)62.800.00000.0000 HYA 2000x(2x0.4)65.000.00000.0000 HYA 2400x(2x0.4)72.000.00000.0000 HYA 10x(2x0.5)11.300.00000.0000 HYA 20x(2x0.5)13.400.00000.0000 HYA 30x(2x0.5)15.100.00000.0000 HYA 50x(2x0.5)17.900.00000.0000 HYA 100x(2x0.5)23.000.00000.0000 HYA 200x(2x0.5)30.000.00000.0000 HYA 300x(2x0.5)35.800.00000.0000 HYA 400x(2x0.5)40.300.00000.0000 HYA 600x(2x0.5)48.300.00000.0000 HYA 800x(2x0.5)55.000.00000.0000 HYA 900x(2x0.5)57.900.00000.0000 HYA 1000x(2x0.5)60.600.00000.0000 HYA 1200x(2x0.5)66.500.00000.0000 HYA 1600x(2x0.5)75.400.00000.0000SYWV-75-912.600.00000.0000 SYWV-75-1216.000.00000.0000 SYV-75-3 5.000.00000.0000SYV-75-57.100.00000.0000SYV-75-710.200.00000.0000SYV-75-912.400.00000.0000SYV-75-1215.000.00000.00006芯多模光纤 5.600.00000.0000 8芯多模光纤 6.200.00000.000012芯多模光纤7.000.00000.000016芯多模光纤7.000.00000.000018芯多模光纤8.300.00000.00006类4对屏蔽双绞线（FTP）7.000.00000.0000超5类4对非屏蔽双绞线（UTP） 5.400.00000.0000超5类4对屏蔽双绞线（FTP） 6.600.00000.0000 5类4对非屏蔽双绞线（UTP） 5.400.00000.0000 6类4对UTP 6.500.00000.00006类4对FTP 6.500.00000.0000 CLIPSAL Cat6 UTP 6.300.00000.0000 6类4对双绞线 6.800.00000.0000超5类UTP 5.300.00000.0000超5类FTP 6.500.00000.00006类UTP 5.800.00000.00006类FTP7.600.00000.00007类8.500.00000.0000RVS-(2x0.75) 5.800.00000.0000RVS-(2x1.0) 6.200.00000.0000RVS-(2x1.5) 6.800.00000.0000RVS-(2x2.5)9.000.00000.0000RV-(2x1.0) 5.800.00000.0000RV-(2x1.5)7.000.00000.0000RV-(2x2.5)8.400.00000.0000RV-(2x4.0)9.600.00000.0000BV-(2x1.5) 6.800.00000.0000BV-(2x2.5)8.400.00000.0000BV-(2x4.0)9.600.00000.0000BV-(2x6.0)10.800.00000.0000BV-(3x1.5)7.330.00000.0000BV-(3x2.5)9.050.00000.0000BV-(3x4.0)9.600.00000.0000BV-(3x6.0)10.800.00000.00000.00000.00000.00000.0000根数截面总面积容积总面积0.00000.00000.0000。
弱电工程管线工程量计算辅材计算方法在进行网络布线工程时，需要进行辅材的计算，以确保工程的顺利进行。
以下是一些常用的计算方法：1、点位分布表首先需要统计各个房间和机房的信息点数，并填入点位分布表中。
2、子配线间的设置在确定是否需要设置子配线间时，需要考虑是否超长。
如果超长，则需要在何处设置子配线间，并确定子配线间的数量。
同时，交换机的数量也会相应有所变化。
3、路由的走向需要确定网络布线的路由走向。
4、桥架的型号和长度需要确定各处桥架的型号和长度。
计算方法为：(长×宽)×0.4/28，结果为信息点数。
常用标准桥架有：300×100，200×100，100×100，100×50，50×50.如果分支路由有相同的桥架型号，则分别计算其长度，最后才统计该桥架型号的总长度。
5、管道的计算需要计算ø25和ø20管的数量。
通常ø25可以布6根线，ø20可以布4根线。
计算时，以ø20为准，平均某一信息点从桥架到终端需要ø20的长度，如为A，那么就可以计算出所有信息点需要ø20的长度了，即B=A×(总点数/4)。
而实际在工程中，ø20=2/3×B，ø25=1/3×B。
6、角钢的计算需要计算角钢的长度。
角钢的长度=30cm×(桥架的总长m/1.5m)，即每根角钢的平均长度为30cm，每隔1.5m的距离就需要一根角钢。
7、龙骨的计算需要计算龙骨的长度。
龙骨的长度=70cm×(总点数/2)，即每根龙骨的长度为70cm，通常布置为双口面板。
8、辅料的计算需要计算龙骨卡子、管接、盒接、铆钉、钢锯条等辅料的数量。
计算方法为总辅料价格×10%。
9、底盒的计算需要计算底盒的数量。
底盒的数量=总点数/2.设备材料的计算方法除了辅材之外，还需要进行设备材料的计算，以确保工程的顺利进行。
弱电工程中常用设备材料数量计算方法弱电工程量计算：一辅材的计算1、统计信息点数，包括各房间和机房，填入点位分布表中；2、确定是否超长？如超长，应在何处设置子配线间，几个？如有子配线间，那么交换机的数量也相应有变化。
3、确定路由的走向；4、确定各处桥架的型号和长度。
计算方法：(长×宽)×0.4/28，结果为信息点数，常用标准桥架有：300×100，200×100，100×100，100×50，50×50，其它桥架都需要定做。
一、辅材的计算1、统计信息点数，包括各房间和机房，填入点位分布表中；2、确定是否超长？如超长，应在何处设置子配线间，几个？如有子配线间，那么交换机的数量也相应有变化。
3、确定路由的走向；4、确定各处桥架的型号和长度。
计算方法：(长×宽)×0.4/28，结果为信息点数，常用标准桥架有：300×100，200×100，100×100，100×50，50×50，其它桥架都需要定做。
注：如果分支路由有相同的桥架型号，则分别计算其长度，最后才统计该桥架型号的总长度。
5、ø25和ø20管的计算(通常ø25可以布6根线，ø20可以布4根线)。
计算时，以ø20为准，平均某一信息点从桥架到终端需要ø20的长度，如为A，那么就可以计算出所有信息点需要ø20的长度了，即B=A×(总点数/4)，而实际在工程中，ø20=2/3×B，ø25=1/3×B。
6、角钢(30×30)的计算。
角钢的长度=30cm×(桥架的总长m/1.5m)，即每根角钢的平均长度为30cm，每隔1.5m的距离就需要一根角钢。
7、龙骨(75×45)的计算。
