OSPF协议介绍来⾃:https:///zzj244392657/article/details/92617311/概述路由协议OSPF全称为Open Shortest Path First，也就开放的最短路径优先协议，因为OSPF是由IETF开发的，它的使⽤不受任何⼚商限制，所有⼈都可以使⽤，所以称为开放的，⽽最短路径优先（SPF）只是OSPF的核⼼思想，其使⽤的算法是Dijkstra算法，最短路径优先并没有太多特殊的含义，并没有任何⼀个路由协议是最长路径优先的，所有协议，都会选最短的。

OSPF的流量使⽤IP协议号89。

OSPF⼯作在单个AS，是个绝对的内部⽹关路由协议（Interior Gateway Protocol，即IGP）。

OSPF对⽹络没有跳数限制，⽀持 Classless Interdomain Routing (CIDR)和Variable-Length Subnet Masks (VLSMs)，没有⾃动汇总功能，但可以⼿⼯在任意⽐特位汇总，并且⼿⼯汇总没有任何条件限制，可以汇总到任意掩码长度。

OSPF⽀持认证，并且⽀持明⽂和MD5认证；OSPF不可以通过Offset list来改变路由的metric。

OSPF并不会周期性更新路由表，⽽采⽤增量更新，即只在路由有变化时，才会发送更新，并且只发送有变化的路由信息；事实上，OSPF是间接设置了周期性更新路由的规则，因为所有路由都是有刷新时间的，当达到刷新时间阀值时，该路由就会产⽣⼀次更新，默认时间为1800秒，即30分钟，所以OSPF路由的定期更新周期默认为30分钟。

OSPF所有路由的管理距离(Ddministrative Distance)为110，OSPF只⽀持等价负载均衡。

距离⽮量路由协议的根本特征就是⾃⼰的路由表是完全从其它路由器学来的，并且将收到的路由条⽬⼀丝不变地放进⾃⼰的路由表，运⾏距离⽮量路由协议的路由器之间交换的是路由表，距离⽮量路由协议是没有⼤脑的，路由表从来不会⾃⼰计算，总是把别⼈的路由表拿来就⽤；⽽OSPF完全抛弃了这种不可靠的算法，OSPF是典型的链路状态路由协议，路由器之间交换的并不是路由表，⽽是链路状态，OSPF通过获得⽹络中所有的链路状态信息，从⽽计算出到达每个⽬标精确的⽹络路径。

一：RIP路由协议1.RIP的工作原理：（1）采用的协议类型：RIP采用的协议类型为距离矢量路由协议，主要是以跳数做为度量值。

（2）路由表的行成：使用相同RIP协议之间路由器以广播形式发送路由表信息，相邻的路由器学习后经过周期时间后再发送给相邻的路由器，从而网络中所有使用相同RIP协议的路由器之间可以相互学习到整个网络的所有网段，这个状态称之为收检。

网络收检后路由器为了维护路由表，并且及时发现网络拓扑的改变，仍每隔一段时间发送路由更新信息。

(3)RIP的更新时间：默认每隔30s从每个启动RIP协议的接口不断发送路由更新信息。

它采用的协议类型为UDP 端口号为520（4）水平分割：就是为了防止环路的产生，主要原理是从一个接口学习到的路由信息不再从这个接口发出去。

2.RIP使用的版本：（1）RIP v1：有类路由协议广播发送路由信息不支持部连续子网。

不支持长掩码不能够禁用路由汇总（2）RIP v2：无类路由协议组播方式发送路由信息支持长掩码支持部连续子网可以禁止路由汇总3.RIP配置命令：Router（config）#router rip /启用RIP进程Router（config-router）#version 2 /RIP版本号为RIP v2Router（config-router）#no auto-summary /禁止路由汇总Router（config-router）#network 网段 /发布网络号Router#show ip protocols /查看路由协议二：OSPF路由协议1.OSPF路由协议概述：OSPF是链路状态路由协议，OSPF将自治系统分割多个小的区域，OSPF的路由器只在区域内学习完整的链路状态信息，不必要了解自治系统内所有的链路状态。

设置OPPF协议的路由器之间相互建立邻接关系，互相传递链路状态信息，从而了解整个网络的拓扑结构，在链路状态信息中，包含路由器的各个链路，这些链路与哪个路由器相连，连接的路径成本等信息。

OSPF启动状态 OSPF接口启动过程（7个状态）ospf启动状态-ospf接口启动过程（7个状态）ospf路由协议接口启动过程――――――――――――――――――――――――试验原理：opsf接口工作的启动过程?down状态：没有与任何邻居交换信息.?init状态：每10秒发送hello包(类型1)two-way双向状态：基本状态,当看见自己发生在邻居们路由器的hello数据包中时,它就步入了双向状态.exstart准启动状态：两个邻居路由器用dbd数据包来协商主从关系，有最高ospf 路由器id的路由器胜出为主(debugipospfevents).exchange互换状态：路由器相互叙述它们的链路状态数据库.loading加载状态：接收类型3(lsr状态请求包)-回应类型4(lsu链路状态更新包)c 确认类型5(lsa链路状态确认包)fulladjacency全接邻状态：分解成接邻数据库（邻居们路由器列表），另外，除了链路状态数据库(流形结构数据库)和留言数据库（路由表）分解成。

广播型多路访问的网络中才进行dr/bdr的选举.多是以太网络环境。

试验拓扑：实际环境：只配置fa0/0接口：l在r1上：配置接口地址：1(config)#intfa0/01(config-if)#ipadd192.168.1.1255.255.255.01(config-if)#noshut启动协议：1(config)#routerospf11(config-router)#net192.168.1.00.0.0.255area01(config-router)#end在r2上：布局USB：2(config)#intfa0/02(config-if)#ipadd192.168.1.2255.255.255.02(config-if)#noshut启动协议：2(config)#routerospf12(config-router)#net192.168.1.00.0.0.255area0在r3上：布局USB：3(config)#intfa0/03(config-if)#ipadd192.168.1.3255.255.255.0启动协议：3(config)#routerospf13(config-router)#net192.168.1.00.0.0.255area0已经开始测试：直接观察邻居的状态就可以直接看到整个过程：在r1上：1#showipospfneineighboridpristatedeadtimeaddressinterface192.168.1.21init/drother00:00:31192.168.1.2fastethernet0/0192.168.1.31init/dro ther00:00:34192.168.1.3fastethernet0/0初始化状态，10/秒，传送hello。

OSPF的邻接关系建⽴需要经历7种状态OSPF的邻接关系建⽴需要经历7种状态DOWN—>INIT—>TWO WAY—>EXSTART—>EXCHANGE—>LODING—>FULL下⾯具体描述这7个状态的发⽣过程：DOWN——运⾏OSPF协议的接⼝还没有收到hello包时的状态，此时不会发⽣任何建⽴邻居关系的动作INIT——当双⽅收到hello包时将进⼊INIT状态，前提是hello包中必须匹配4个条件，分别为：①hello和dead的时间间隔要相同②area ID要相同③认证⽅式认证⼝令要相同④末节区域标⽰要相同TOW WAY——当收到了邻居发送过来的hello包并且在hello包中看到⼰⽅的RouterID时，将进⼊TOWTOW WAY——当收到了邻居发送过来的hello包并且在hello包中看到⼰⽅的RouterID时，将进⼊TOWEXSTART状态之间进⾏EXSTART——此状态将在邻居之间选择MASTER和SLAVE⾓⾊，⽤于交换DBD信息，拥有⾼RouterID的EXSTART——此状态将在邻居之间选择MASTER和SLAVE⾓⾊，⽤于交换DBD信息，拥有⾼RouterID的MASTER的⾓⾊，因为其RouterID为2.2.2.2，⼤于R1的1.1.1.1。

另，如果邻居之间的MTU值不匹配，将卡在EXSTART状态，这也是唯⼀⼀个卡在EXSTART状态的原因Exchange--当经过Exstart状态选出master和slave⾓⾊后将进⼊Exchange状态，⾸先由master和slave同步DBD信息，最终将完成双⽅DBD信息的同步。

Loading--当DBD信息同步完成后双⽅开始加载LSDB，此状态下将发送LSR和LSU。

Full--此时LSDB构建完成，双⽅数据库保持⼀致，⾄此可以说双⽅已经进⼊了逻辑上的邻接关系，同区域的OSPF路由器维护同⼀张LSDB。

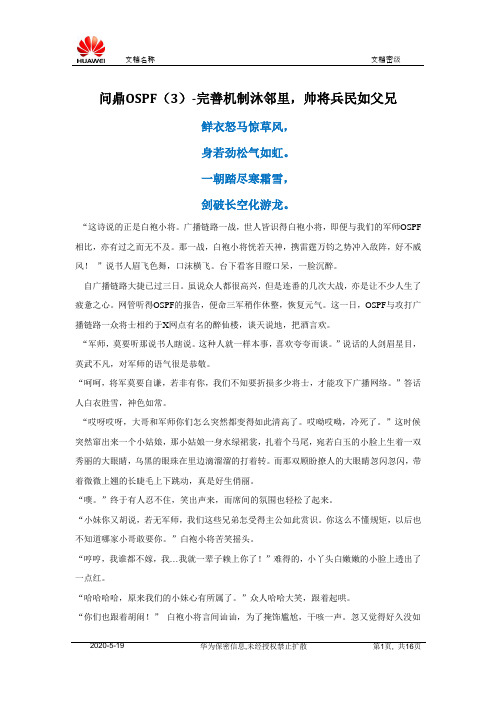

问鼎OSPF（3）-完善机制沐邻里，帅将兵民如父兄鲜衣怒马惊草风，身若劲松气如虹。
