AUTOCAD 绘制两居室平面图本例绘制两居室结构平面图，效果如图3-78所示。
两居室实际上即为两个卧室，从该平面图即可看出该户型为两室两厅，包括两个卧室，一个客厅和一个餐厅，以及独立的卫生间，还有两个阳台。
图3-78 两居室平面图在绘制该平面图时，首先绘制整个房间的轴线，并在轴线的基础上绘制主墙线。
然后修剪出门洞和窗洞，并将门窗图块插入到指定的位置。
接着利用【直线】、【矩形阵列】和【矩形】等工具绘制楼梯，并利用【多段线】工具绘制楼梯起跑方向线。
最后利用【图案填充】工具对相应的区域进行填充即可。
操作步骤：（1）新建图形文件，并创建【轴线】、【标注】、【墙线】、【门】、【楼梯】、【窗户】和【阳台】等图层，并切换【轴线】图层为当前层。
效果如图3-79所示。
图3-79 新建图层（2）单击【多段线】按钮，指定任意点为起点，按照如图3-80所示尺寸绘制轴线。
然后将轴线分解。
新建图层图3-80 绘制轴线 （3）切换【墙线】图层为当前层，选择【格式】|【多线样式】，新建多线样式【24WALL 】，并设置其图元偏移量分别为-120和120，以点A 为起点绘制外墙线。
然后延长相应的轴线，继续利用【多线】工具绘制内墙线，效果如图3-81所示。
图3-81 绘制墙线（4）单击【分解】按钮，将轴线分解。
然后单击【偏移】按钮，按照如图3-82所示尺寸偏移相应的轴线，并利用多线样式【24WALL 】绘制相应的内墙线。
接着新建多线样式【12W ALL 】，设置其图元偏移量分别为120和0，绘制其余的内墙线。
图3-82 绘制内墙线（5）选择【修改】|【对象】|【多线】选项，在打开的【多线编辑工具】对话框中分别单击【T 形合并】按钮和【角点结合】按钮，对墙线进行整理。
然后利用【修剪】工具修剪多余的轴线，效果如图3-83所示。
12WALL24WALL绘制外墙线绘制 内墙线图3-83 整理墙线（6）按照如图3-84所示尺寸偏移轴线，并利用【修剪】工具以偏移的轴线为修剪边界对墙线进行修剪。

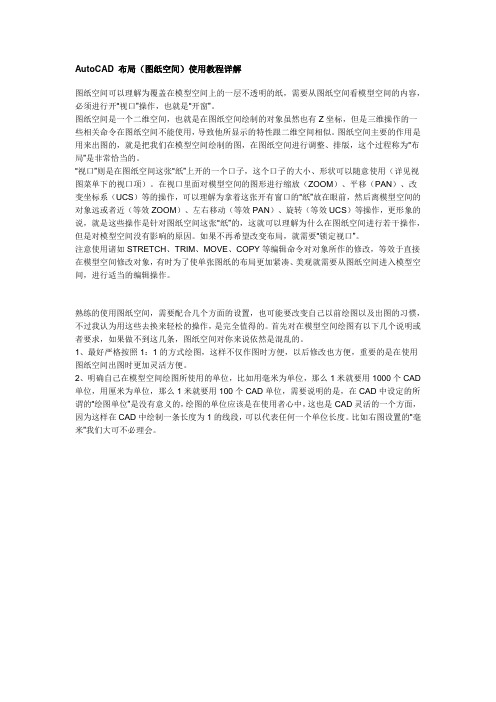

AutoCAD 布局（图纸空间）使用教程详解图纸空间可以理解为覆盖在模型空间上的一层不透明的纸，需要从图纸空间看模型空间的内容，必须进行开“视口”操作，也就是“开窗”。
图纸空间是一个二维空间，也就是在图纸空间绘制的对象虽然也有Z坐标，但是三维操作的一些相关命令在图纸空间不能使用，导致他所显示的特性跟二维空间相似。
图纸空间主要的作用是用来出图的，就是把我们在模型空间绘制的图，在图纸空间进行调整、排版，这个过程称为“布局”是非常恰当的。
“视口”则是在图纸空间这张“纸”上开的一个口子，这个口子的大小、形状可以随意使用（详见视图菜单下的视口项）。
在视口里面对模型空间的图形进行缩放（ZOOM）、平移（PAN）、改变坐标系（UCS）等的操作，可以理解为拿着这张开有窗口的“纸”放在眼前，然后离模型空间的对象远或者近（等效ZOOM）、左右移动（等效PAN）、旋转（等效UCS）等操作，更形象的说，就是这些操作是针对图纸空间这张“纸”的，这就可以理解为什么在图纸空间进行若干操作，但是对模型空间没有影响的原因。
如果不再希望改变布局，就需要“锁定视口”。
注意使用诸如STRETCH、TRIM、MOVE、COPY等编辑命令对对象所作的修改，等效于直接在模型空间修改对象，有时为了使单张图纸的布局更加紧凑、美观就需要从图纸空间进入模型空间，进行适当的编辑操作。
熟练的使用图纸空间，需要配合几个方面的设置，也可能要改变自己以前绘图以及出图的习惯，不过我认为用这些去换来轻松的操作，是完全值得的。
首先对在模型空间绘图有以下几个说明或者要求，如果做不到这几条，图纸空间对你来说依然是混乱的。
1、最好严格按照1：1的方式绘图，这样不仅作图时方便，以后修改也方便，重要的是在使用图纸空间出图时更加灵活方便。
2、明确自己在模型空间绘图所使用的单位，比如用毫米为单位，那么1米就要用1000个CAD 单位，用厘米为单位，那么1米就要用100个CAD单位，需要说明的是，在CAD中设定的所谓的“绘图单位”是没有意义的，绘图的单位应该是在使用者心中，这也是CAD灵活的一个方面，因为这样在CAD中绘制一条长度为1的线段，可以代表任何一个单位长度。

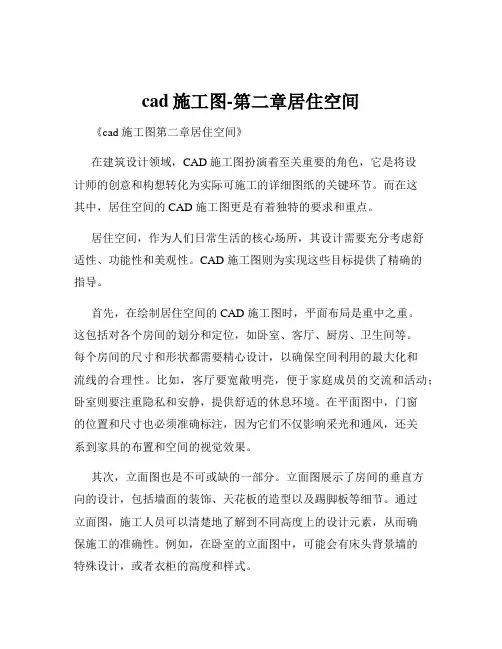

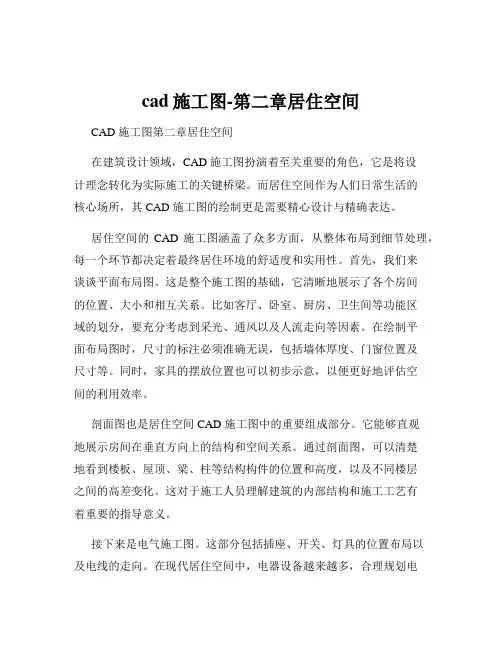

cad施工图-第二章居住空间CAD 施工图第二章居住空间在建筑设计领域，CAD 施工图扮演着至关重要的角色，它是将设计理念转化为实际施工的关键桥梁。
而居住空间作为人们日常生活的核心场所，其 CAD 施工图的绘制更是需要精心设计与精确表达。
居住空间的CAD 施工图涵盖了众多方面，从整体布局到细节处理，每一个环节都决定着最终居住环境的舒适度和实用性。
首先，我们来谈谈平面布局图。
这是整个施工图的基础，它清晰地展示了各个房间的位置、大小和相互关系。
比如客厅、卧室、厨房、卫生间等功能区域的划分，要充分考虑到采光、通风以及人流走向等因素。
在绘制平面布局图时，尺寸的标注必须准确无误，包括墙体厚度、门窗位置及尺寸等。
同时，家具的摆放位置也可以初步示意，以便更好地评估空间的利用效率。
剖面图也是居住空间 CAD 施工图中的重要组成部分。
它能够直观地展示房间在垂直方向上的结构和空间关系。
通过剖面图，可以清楚地看到楼板、屋顶、梁、柱等结构构件的位置和高度，以及不同楼层之间的高差变化。
这对于施工人员理解建筑的内部结构和施工工艺有着重要的指导意义。
接下来是电气施工图。
这部分包括插座、开关、灯具的位置布局以及电线的走向。
在现代居住空间中，电器设备越来越多，合理规划电气布局不仅能满足日常生活的需求，还能确保用电安全。
插座的位置要根据家具的摆放和使用习惯来设置，避免被遮挡；开关的位置要方便操作，通常设置在房间入口处和床边。
给排水施工图同样不容忽视。
它涵盖了水龙头、水槽、马桶、淋浴喷头等用水设备的位置，以及水管的走向和管径大小。
排水管道的布置要考虑坡度，确保排水顺畅，避免出现积水和渗漏的问题。
在绘制居住空间的 CAD 施工图时，还需要注重细节。
比如，门窗的开启方式和方向要明确标注，墙角的处理方式、踢脚线的高度等也都要在图中有所体现。
此外，对于一些特殊的设计要求，如弧形墙面、吊顶造型等，要提供详细的节点大样图，以便施工人员能够准确理解和施工。
