箱式变电站简介

箱式变电站1. 简介箱式变电站（Box-type Substation）是指将变电站的各类设备安装在一个箱体内，形成一个完整的变电站系统。

与传统的户外变电站相比，箱式变电站具有占地面积小、结构紧凑、安装方便等优点，逐渐成为电力行业中的一种重要设备。

2. 箱式变电站的组成2.1 主要设备箱式变电站主要由以下设备组成：2.1.1 变压器箱式变电站中的变压器是实现电能变换的核心设备。

通过变压器，箱式变电站能够将高电压输电线路的电能转化为适合城市、工业和农村用电的低电压。

2.1.2 开关设备开关设备用于控制和保护电力系统的运行。

在箱式变电站中，常见的开关设备包括高压断路器、负荷开关、隔离开关等。

2.1.3 配电设备配电设备是将电能从变压器输出到用户各个终端的设备。

典型的配电设备包括开关柜、电缆、母线、绝缘子等。

2.2 配套设施除了主要设备外，箱式变电站还需要一些配套设施进行辅助运行，包括：2.2.1 辅助供电设备为了保持箱式变电站自身的运行，需要提供辅助供电设备，如备用电源、蓄电池组等。

2.2.2 控制与监测系统为了方便操作和监测箱式变电站的工作状态，需要安装控制与监测系统。

这些系统包括自动化控制系统、远动控制装置、数据采集装置等。

2.2.3 通风与散热设备由于箱式变电站内设备运行会产生热量，为了保证设备的正常运行，需要安装通风与散热设备，如风扇、散热器等。

3. 箱式变电站的优势3.1 空间占用小箱式变电站采用模块化设计，设备安装在一个箱体内，相比传统的户外变电站占地面积小，能够节省宝贵的用地资源。

3.2 安装方便快捷箱式变电站的设备集中安装在一个箱体内，制造过程中工程量大大减少。

同时，箱式变电站可以在模块化工厂内进行生产和组装，减少了施工现场的工作量，提高了安装效率。

3.3 灵活可移动箱式变电站具有灵活可移动的特点，可以按照需要进行搬迁和迁移。

这对于临时供电、工地供电需求或者紧急情况下的电力补给非常重要。

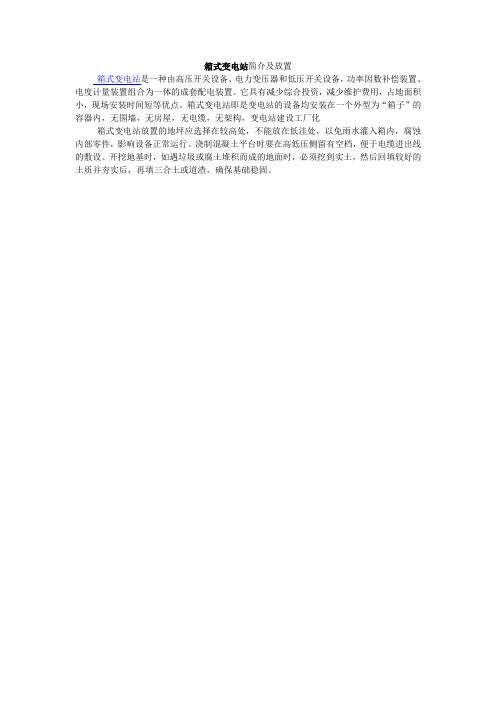

箱式变电站简介及放置
箱式变电站是一种由高压开关设备、电力变压器和低压开关设备，功率因数补偿装置、电度计量装置组合为一体的成套配电装置。

它具有减少综合投资，减少维护费用，占地面积小，现场安装时间短等优点。

箱式变电站即是变电站的设备均安装在一个外型为“箱子”的容器内，无围墙，无房屋，无电缆，无架构，变电站建设工厂化
箱式变电站放置的地坪应选择在较高处，不能放在低洼处，以免雨水灌入箱内，腐蚀内部零件，影响设备正常运行。

浇制混凝土平台时要在高低压侧留有空档，便于电缆进出线的敷设。

开挖地基时，如遇垃圾或腐土堆积而成的地面时，必须挖到实土，然后回填较好的土质并夯实后，再填三合土或道渣，确保基础稳固。

箱式变电站基础知识、内外部结构解说箱式变电站是一种集变电设备、控制设备及辅助设备于一体的集成化电力配电设备，广泛应用于城市、乡村、工矿企业和临时用电等场合。

本文将介绍箱式变电站的基础知识及其内外部结构。

一、箱式变电站基础知识1. 箱式变电站的定义箱式变电站是指将变电设备、控制设备及辅助设备安装在一个箱体内，通过配电柜、电缆接头箱等设施实现电力配电系统的集成化设备。

2. 箱式变电站的优点(1) 可移动性强：箱式变电站可整体搬迁，且具有拆装、安装方便的特点；(2) 空间利用率高：箱式变电站的容积小、占地面积小，可在狭小的场地内使用；(3) 耐用性好：箱式变电站采用防腐蚀、防水、防尘等材料，能够适应各种复杂的环境条件；(4) 安全性高：箱式变电站具有绝缘、隔离、防火等多重安全保护措施。

二、箱式变电站内外部结构解说1. 箱式变电站的外部结构(1) 箱体：箱式变电站的箱体采用钢板制作，具有防腐蚀、耐用性强的特点；(2) 门窗：箱式变电站的门窗采用磁性密封或气密性密封，能够防止灰尘、水汽等外界物质进入；(3) 通风设施：箱式变电站的通风设施包括进风口、出风口、风道、排烟口等，保证箱内的空气流通，有利于散热和防爆。

2. 箱式变电站的内部结构(1) 变电设备：箱式变电站的变电设备包括变压器、开关柜、配电箱、电缆接头箱等，使用前需要进行检查和测试。

(2) 控制设备：箱式变电站的控制设备包括自动控制装置、监控装置、通信装置等，能够实现对电力系统的监控和控制。

(3) 辅助设备：箱式变电站的辅助设备包括电源系统、照明系统、消防系统等，能够为电力系统提供保障和支持。

总之，箱式变电站是一种集成化的电力配电设备，其特点是移动性强、空间利用率高、耐用性好、安全性高。

在使用时需要注意其内外部结构及设备的检查和测试，以确保其正常运行和安全可靠。

箱式变电站基础知识、内外部结构解说
箱式变电站是一种新型的变电设备，它采用箱式结构设计，集成了变压器、开关设备、控制设备等多种设备，广泛应用于城市、工矿企业等场所。

本文将详细介绍箱式变电站的基础知识和内外部结构。

一、箱式变电站的基础知识
箱式变电站是一种预制式变电设备，它采用工厂生产、现场安装的方式，可以节约现场建设时间和成本。

箱式变电站具有结构紧凑、使用灵活、可移动性强等特点，非常适合于城市建设和工矿企业使用。

二、箱式变电站的内部结构
1.变压器室
箱式变电站的变压器室通常设置在箱体的中部位置，主要用于安装变压器设备。

变压器室的墙体采用隔热材料，保证变压器的安全运行。

2.高压室
箱式变电站的高压室设置在变压器室的上部或下部，主要用于安装高压开关设备。

高压室的墙体也采用隔热材料，保证高压设备的安全运行。

3.低压室
箱式变电站的低压室设置在高压室的下部或侧面，主要用于安装低压开关设备和控制设备。

低压室的墙体也采用隔热材料，保证低压设备和控制设备的安全运行。

4.辅助室
箱式变电站的辅助室位于变压器室或低压室旁边，主要用于安装辅助设备，如降压器、熔断器等。

三、箱式变电站的外部结构
箱式变电站采用箱式结构设计，外部通常采用钢板焊接而成。

箱体顶部设有通风口，便于内部设备散热。

箱体底部设有支脚，通常是可调节高度的螺旋支撑脚，便于调整箱体水平度。

总之，箱式变电站是一种具有先进设计、高效节能、安全可靠的变电设备，可以满足城市、工矿企业等场所的电力需求。

箱式变电站是将高压电器设备、变压器、低压电器设备等组合成紧凑型成套配电装置俗称欧式箱变，用于城市高层建筑城乡建筑、居民小区、高新技术开发区、中小型工厂、矿山油田以及临时施工用电等场所，作配电系统中接受和分配电能之用。

本产品具有成套性强、体积小、结构紧凑、运行安全可靠、维护方便、以及可移动等特点，占地面积仅为同容量常规土建式变电站 1/10~1/5，大大减少了建设费用在配电系统中可用于环网配电系统，也可用于双电源或放射终端配电系统，本产品外壳产要选用复合板和钢板制作，是目前城乡变电站建设和改造的首选新型成套设备。

本产品符号GB/T17467—1998《高压/低压预装式变电站》标准和IECl330标准。

功能特点：1.具有成套性强、体积小、结构紧凑、运行安全可靠、维护方便、以及可移动等特点。

2.与常规土建式变电站相比，同容量的箱式变电站占地面积通常仅为常规变电站的1/10~1/5，大大减少了设计工作量及施工量，减少了建设费用。

3.外壳材质可根据用户需求选用非金属，复合板或钢板。

应用范围：用于城市高层建筑、城乡建筑、居民小区、高新技术开发区、中小型工厂、矿山油田以及临时施工用电等场所，作配电系统中接受和分配电能之用。

2．箱式变压器箱式变压器将传统变压器集中设计在箱式壳体中，具有体积小、重量轻、低噪声、低损耗、高可靠性，广泛应用于住宅小区、商业中心、轻站、机场、厂矿、企业、医院、学校等场所。

组合式变压器(俗称美式箱变也叫箱式变压器)是将变压器、高压受电部分的负荷开关及保护装置、低压配电装置、低压计量系统和无功补偿装置组合在一起的成套变配电设备。

组合式变压器（俗称美式箱变）组合式变压器(俗称美式箱变)主要特点：全密封、全绝缘、结构紧凑、外形美观、体积仅为箱式变电站（欧式箱变）的1/3左右。

无须配电房，可直接安放在室内或室外，也可安放在街道两旁和绿化带内，可靠地保证了人身安全，既是供电设施，又可装点环境。

组合式变压器(俗称美式箱变也叫箱式变压器)可用于终端供电和环网供电，转换十分方便，保证了供电的可靠性、灵活性。

箱式变电站箱式变电站是70年代的产物。

其构造大体上是一个箱式结构，设有高压开关小室、变压器小室及低压配出开关小室三个部分，可安装630kV A及以下变压器。

其特点是：占地面积小；工厂化生产、速度快、质量好；施工速度快，仅需现场施工基础部分；外型美观，能与住宅小区环境协调一致；适应性强，具有互换性，便于标准化、系列化；维护工作量小，节约投资。

因此，箱式变电站无论国内、国外都受到重视和欢迎，得到普遍的应用，是非常有前途的电气设备。

箱式变电站外壳的材质多样化，分为钢板、铝板的板式结构及钢筋混凝土结构几种。

一、箱式变电站产品简介箱式变电站简称箱变，又称组合变电站，是一种集高低压开关设备、变压器于一体的户外变配电成套设备。

此种产品有两种典型的形态，一种是“欧式”，一种是“美式”。

“欧式箱变”在我国较为普遍。

因这种产品技术我国早在20世纪70年代末就已从西欧引进，故称“欧式箱变”，并于1989年针对此类产品国家颁布了专业标准，即ZBK40001–89《组合式变电站》。

原电力部于1993年正式提出“箱式变电站”的术语，并颁布了行业标准DL/T537–93《箱式变电站定货技术条件》。

“欧式箱变”的最大特点是组合，即将变压器、高低压开关柜、分高压室、变压器室、低压室组合在一个外壳之中，主回路采用电缆和母线排连接，一个箱变内可放置一台或多台变压器，产品尺寸变化较大，用户可对高低压元件、柜型、变压器型号作自由选择。

“美式箱变”是最近几年才进入我国的，是美国大量应用的产品（已占配电变压器的90％）。

在美国叫“自保护变压器”(也有带底座和间隔的变压器)。

因产品技术发源于美国，故称为“美式箱变”。

“美式箱变”最大特点为一体化，高压元件、变压器均置于变压器油箱之中，低压配置也极为简单，由于这种产品体积小、价格低，比较适合我国市场，故在我国推广较快，已有取代“欧式箱变”的趋势。

ITC委员会对箱变类产品，于1995年才正式出版了针对性的标准，即IEC1330–95《高压/低压预装式变电站》。

箱式变电站箱式变电站是一种高压开关设备、配电变压器和低压配电装置，按一定接线方案排成一体的工厂预制户内、户外紧凑式配电设备，即将高压受电、变压器降压、低压配电等功能有机地组合在一起，安装在一个防潮、防锈、防尘、防鼠、防火、防盗、隔热、全封闭、可移动的钢结构箱体内，机电一体化，全封闭运行，特别适用于城网建设与改造，是继土建变电站之后崛起的一种崭新的变电站。

箱式变电站适用于矿山、工厂企业、油气田和风力发电站。

基本介绍预装式变电所（站）：预装的并经过型式试验的成套设备，通常由高压配电装置、变压器、低压配电装置组成，并组合在一个或数个箱体内。

又简称为“箱式变”。

箱式变电站适用于住宅小区、城市公用变、繁华闹市、施工电源等，用户可根据不同的使用条件、负荷等级选择箱式变。

箱式变电站自问世以来，发展极为迅速，在欧洲发达国家已占配电变压器的70%，美国已占90%。

中国城市现代化建设的飞速发展，城市配电网的不断更新改造，必将得到广泛的应用。

对于箱式变电站，中国自20世纪70年代后期，从法国、德国等国引进及仿制的箱式变电站，从结构上采用高、低压开关柜，变压器组成方式，这种箱变称为欧式箱变，形象比喻为给高、低压开关柜、变压器盖了房子。

从20世纪90年代起，中国引进美国箱式变电站，在结构上将负荷开关，环网开关和熔断器结构简化放入变压器油箱浸在油中。

避雷器也采用油浸式氧化锌避雷器。

变压器取消油枕，油箱及散热器暴露在空气中，这种箱变称为美式箱变，形象比喻为变压器旁边挂个箱子。

箱式变电站外壳采用钢板或者合金板，配有双层顶盖，隔热性好。

外壳及骨架全部经过防腐处理，具有长期户外使用的条件。

外形及色彩可与环境相互协调一致。

安装方便，在箱式变电站的基础下面设有电缆室，而在低压室内设有人孔可进入电缆室进行工作。

从体积上看，欧式箱变由于内部安装常规开关柜及变压器，产品体积较大。

美式箱变由于采用一体化安装体积较小。

箱变高压侧采用负荷开关加限流熔断器保护。

箱式变电站的原理和结构资料箱式变电站的概述箱式变电站（Mobile Substation）也称移动变电站，是一种安装在集装箱内的变电站，适用于需要快速搭建和迁移的应用场景。

它可用于临时供电、紧急备用电源、维修现有设备或配电系统，以及临时供电等场合。

在现代城市和工业现场中，电力可用性变得越来越重要，因此，箱式变电站已成为各种场合的必备设备。

箱式变电站的原理箱式变电站是一个小型变电站，有两种类型：全封闭式和半开式。

为了保护设备和人员免受外部环境的影响，箱式变电站通常是密封的，并设置有通风和空调系统。

箱式变电站通常包括：1.电缆排接区：用于连接电源和负载的终端。

2.分段器：可隔离某些配电系统以维修或测试配电系统。

3.变压器：用于升压或降压变换。

4.低压开关柜：用于配电、控制和保护配电系统。

5.控制室：用于安装控制设备和监控指示器。

箱式变电站的结构箱式变电站一般由主体部分、附属设备和控制设备组成。

主体部分主体部分是箱式变电站的主要组成部分，具有防水、防尘、防腐蚀等功能。

它包括四个主要组件：变压器室、开关柜室、电缆隧道和机柜室。

变压器室是箱式变电站的核心部件，通常是箱体的最大部分，原理是用于升压或降压变换，使其适应负载的电气需求。

开关柜室是箱式变电站的第二大部分，通常包括进线开关、负载开关、隔离开关和组合开关等。

电缆隧道用于维护电缆，以保证箱体内的线路正常运行。

机柜室则是为了保障箱式变电站的空调工作，并且是计量、调度和监控设备的通道。

附属设备箱式变电站除了主体部分外，还配有一些附属设备，如配电柜、机柜、箱式机架等。

它们通常用于给配电系统提供电路保护、控制、显示和通信等功能。

控制设备控制设备是箱式变电站的中枢控制中心，用于监控变电站的运行情况，提供设备保护、控制和参数调节等功能。

它通常包括检测和保护设备、自动控制装置、计量和显示系统等。

箱式变电站的优缺点箱式变电站的优点•灵活性强：箱式变电站非常适合临时应用。
