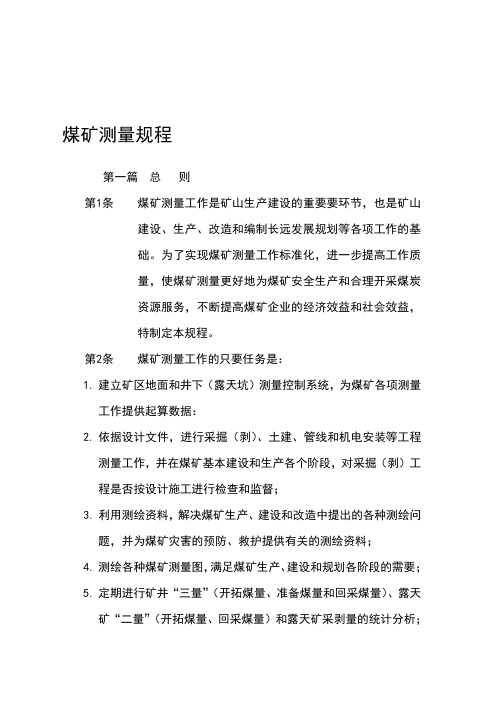

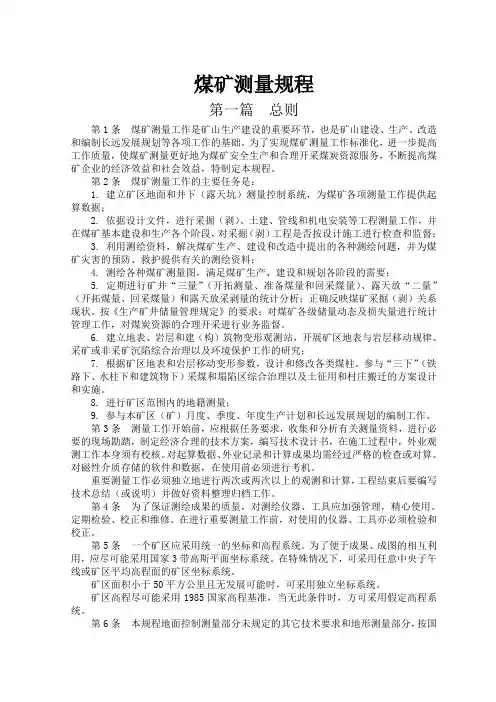

第一篇总则
第1条煤矿测量工作是矿山生产建设的重要环节，也是矿山建设、生产、改造和编制长远发展规划等各项工作的基础。为了实现煤矿测量工作标准化，进一步提高工作质量，使煤矿测量更好地为煤矿安全生产和合理开采煤炭资源服务，不断提高煤矿企业的经济效益和社会效益，特制定本规程。
第2条煤矿测量工作的主要任务是：
1、建立矿区地面和井下（露天坑）测量控制系统，为煤矿各项测量工作提供起算数据；
2、依据设计文件，进行采掘（剥）、土建、管线和机电安装等工程测量工作，并在煤矿基本建设和生产各个阶段，对采掘（剥）工程是否按设计施工进行检查和监督；
3、利用测绘资料，解决煤矿生产、建设和改造中提出的各种测绘问题，并为煤矿灾害的预防、救护提供有关的测绘资料；
4、测绘各种煤矿测量图，满足煤矿生产、建设和规划各阶段的需要；
5、定期进行矿井“三量”（开拓煤量、准备煤量和回采煤量）、露天矿“二量”（开拓煤量、回采煤量）和露天矿采剥量的统计分析；正确反映煤矿采掘（剥）关系现状。按《生产矿井储量管理规程》的要求；对煤矿各级储量动态及损失量进行统计和管理工作，对煤炭资源的合理开采进行业务监督；
6建立地表、岩层和建（构）筑物变形观测站，开展矿区地表与岩层移动规律、采矿或非采矿沉陷综合治理以及环环境保护工作的研究；
7、根据矿区地表与岩层移动变形参数，设计和修改各类保护煤柱。参与“三下”（铁路下、水体下和建筑物下）采煤和塌陷区综合治理以及土地征用和村庄搬迁的方案设计和实施；
8、进行矿区范围内的地籍测量；
9、参与本矿区月度、季度、年度生产计划和长远发展规划的编制工作。
第3条测量工作开始前，应根据任务要求，收集和分析有关测量资料，进行必要的现场踏勘，制定经济合理的技术方案，编写技术设计书。在施测过程中，外业观测工作本身须有校核，或者进行两次。对起算数据、外业记录和计算成果均须经过严格的检查或对算。对磁性介质存储的软件和数据，在使用前必须进行考机。
重要测量工作必须独立地进行两次或两次以上的观测和计算，工程结束后要
编写技术总结（或说明）并做好资料整理归档工作。
第4条为了保证测绘成果的质量，对测绘仪器、工具应加强管理，精心使用，定期检验、校正和维修。在进行重要测量工作前，对所使用的仪器、工具亦必须检验和校正。
第5条一个矿区应采用统一的坐标和高程系统。为了便于成果、成图的相互利用，应尽可能采用国家3°带高斯平面坐标系统。在特殊情况下，可采用任意中央子午线或矿区平均高程面的矿区坐标系统。
矿区面积小于50平方公里且无发展可能时，可采用独立坐标系统。
矿区高程尽可能采用1985国家高程基准，当无此条件时，方可采用假定高程系统。
第6条本规程地面控制测量部分未规定的其它技术要求和地形测量部分，按国家测绘局颁发的现行规范执行。
第7条本规程以中误差与允许误差作为评定测量精度的标准，允许误差一般采用中误差的两倍。
各煤矿应经常对实测成果进行总结分析，从求得各种测量误差的参数。
第8条所有的矿区都应积极创造条件，引进先进仪器和先进设备，推广电子计算技术，逐步建立煤矿测绘资料和储量动态数据库，实现数据采集、存储、处理和绘图的自动化，不断提高煤矿测绘技术的现代化管理水平。
第9条在符合本规程精度要求的前提下，应提倡采用经过鉴定、行之有效的技术革新成果。
第二篇矿区地面控制测量
第一章矿区地面平面控制测量
第一节基本要求
第10条矿区地面控制网可采用三角网、边角网、测边网和导线网等布
网方法建立。矿区首级平面控制网必须考虑矿区远景发展的需要。一般在国家一、
二等平面控制网基础上布设，其等级应依矿区走向长度，参照表1选定。
表1
第11条矿区地面各级平面控制网的布设：
1、三角网的布设应符合表2规定。
2、测边网的布设应符合表3规定。
3、光电测距导线的布设应符合表4规定。
4、钢尺量距导线的布设应符合表5规定
第12条在矿区布设基线和基线网作为控制网的起算边时，其布设应符合表6 规定。
表6
第二节水平角观测
第13条水平角观测所用的经纬仪，必须进行严格的检验。对于无检验资料的经纬仪，应按照《国家三角测量和精密导线测量规范》中第四章的规定进行全面检验。
在进行矿区地面各级平面控制测量、矿井联系测量和重要工程测量前应先调整好经纬仪三轴关系，然后进行下列项目的检验和校正。
1、照准部旋转是否正确的检验；
2、光学测微器行差的测定及较正；
3、垂直微动螺旋使用正确性的检验；
4、照准部旋转时，仪器底座位移而产生的系统误差的检验；
5、水平轴不垂直于垂直轴之差的测定；
6、光学对点器的检验和校正。经纬仪检验应详细记录、计算和整理，并装订成册。
第14条矿区地面各级平面控制网的水平角观测：
1、三角测量水平角观测的技术要求应符合表 7规定。
表7
表8
3、各测回间度盘整置位置c 用下列公式计算:
1） DJ1、DJ2级仪器：
c =180°（j-1
） /m+i'（j-1） +3 （j-1/2） /m 2） DJ6级仪器：
c =180°（j-1） /m
式中 m ——测回数；J ——测回序号（j=1、2、…… m ）;
i '――水平度盘最小间隔分划值，DJ1级仪器为4',DJ2级仪器为10'; 3 ――测微盘分格数（或格值）,DJ1级仪器3 =60格，DJ2级仪器3 =600〃 4、水平角的观测限差应不超过表 9的规定。
煤矿测量规程考试试题和答案 一、填空题（每空2分，共20分） 1.为煤矿各项测量工作提供起算数据。 2.煤矿测量员定期进行矿井“三量”统计分析， 3.（或说明）并做好资料整理归档工作。 4.矿区高程尽可能采用 5. 二、选择题（每题3分，共30分） 1.井下基本控制导线按测角精度分为±7″、±15″两级，采区控制导线亦按测角精度分为 (B)两级。 A.±7″、±15″ B.±15″、±30″ C.±15″、±25″ 2.在布设井下基本控制导线时，一般每隔(C)应加测陀螺定向边。 A.1~1.5km B.1.5~2km C.1.5~2.0km 3.测量竖直角时，采用盘左、盘右观测，其目的之一是可以消除（B）的影响。
A. 视准轴不垂直于横轴 B 指标差 C竖轴不垂直于横轴 4.井下全站仪采用垂球点下对中的目的是（B） A.使望远镜中心对准目标 B.使仪器中心与测站点位于同一铅垂线 C.使竖盘读数为0 D.使水平度盘中心与测站点重合 5.水准测量原理是要求水准仪必须提供一条（A） A. 水平视线 B. 法线 C.切线 6.相邻两点间的高差，用两次仪器高（或其它方法）观测，其互差不大于(B)时取平均值。 A.3mm B.5mm C.2mm 7.三角高程闭合差可按导线()成正比例分配。复测支导线最终点的高程应取()测量结果的平均值。(A) A.边长、两次 B.角度、一次 C.测站数、三次 8.本矿进行地表移动观测时观测站的观测线设置了（）条，（）形状。（C） A两、折线 B.一、直线 C.两、直线 9.标定井筒实际中心坐标和十字中线的坐标方位角应按地面(A)导线的精度要求实地测定。 A.一级 B.二级 C.三等 10.水平角观测时，照准不同方向的目标，旋转照准部应（A）
煤矿测量工作流程 一、接受测量工作：为更好的服务煤矿安全生产，设计人员的设计 资料和图纸后，应立即 1、收集相应基础资料； 2、检查设计资料图纸； 3、校核计算测量起算数据； 二、实施测量工作：做好资料准备工作后，着手做好以下准备工作： 1、及时向相关施工单位下达相关通知单； 2、做好准备工作 (1)、检查仪器（电池电量、测量仪器）； (2)、准备测量资料； (3)、准备材料（对讲机、木桩、线绳、钉子、红漆）； 3、导线测量 (1)、检测起始点（新测数据与原测数据比较不超限方可进行其他测量工作）； (2)、栓后视点（线绳悬挂自由垂直、不摇摆）； (3)、选择前视点位置，顶板要坚硬牢稳、无淋水、便于拴点线绳，底板无积水、便于架设仪器。 (4)、架设仪器（脚架要架稳踩实、对中整平）； (5)、正倒镜照准前、后视点测记水平角、平距、伪高差； (6)、量取仪器高、点上下高，精确到毫米； (7)、多测回测记的水平角、平距互差满足《煤矿测量规程》限差
要求方可搬仪器； 4、开口及中心线标定测量 (1)、检测标定基准点（新测数据与原测数据比较不超限方可进行其他测量工作）； (2)、栓后视点（线绳悬挂自由垂直、不摇摆）； (3)、在标定基准点架设仪器（脚架要架稳踩实、对中整平）； (4)、照准后视点测记起始方向值； (5)、依据事先或现场算好的标定要素进行标定； (6)、在标定方向上选择顶板坚硬牢稳、无淋水、便于拴点处至少拴4根中线； (7)、照准标定中线点、测记标定方向值； (8)、倒镜测记前、后视方向值及平距； (9)、现场计算拨角和标定要素与设计数据对照，满足《煤矿测量规程》要求后方可搬仪器； 5、倾斜巷道腰线标定测量 (1)、按设计坡度算出单位平距的高差值； (2)、在距倾斜巷段最近的已知高程点架设仪器； (3)、选择便于标设腰线点的巷道位置； (4)、测量出腰线点到架仪器的已知高程点的最短平距； (5)、计算出已知高程点与腰线点间的高差； (6)、测出腰线点的垂直方向上一点的高程或与仪器视准轴同高程点，按仪器点与腰线点间的高差算出垂直方向上一点的高程或与仪

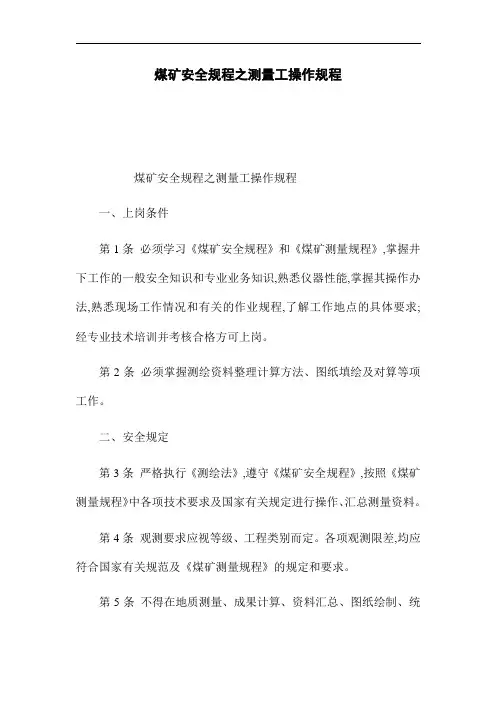

测量工 一、适用范围 第1条本操作规程适用基本建设、生产矿井地面、井下测量工作。 二、上岗条件 第2条必须学习《煤矿安全规程》和《煤矿测量规程》，掌握井下工作的一般安全知识和专业业务知识，熟悉仪器性能，掌握其操作办法，熟悉现场工作情况和有关的作业规程，了解工作地点的具体要求；经专业技术培训并考核合格方可上岗。 第3条必须掌握测绘资料整理方法、图纸填绘及对算等项工作。 三、安全规定 第4条严格执行《测绘法》，遵守《煤矿安全规程》，按照《煤矿测量规程》中各项技术要求及国家有关规定进行操作、汇总测量资料。 第5条观测方法及要求应视等级、工程类别而定。各项观测限差，均应符合国家有关规范及《煤矿测量规程》的规定和要求。 不得在地质测量、成果计算、资料汇总、图纸绘制、统计、工作总结中弄虚作假。 第6条不得在地质测量、成果计算、资料汇总、图纸绘制、统计、工作总结中弄虚作假。 第7条测量工作以施工设计、规程、任务通知单为依据。对于没有书面依据的测量工作，测量工有权拒绝执行。 四、测量准备 第8条观测前，应根据工程需要，合理选择不同级别的测绘仪器，
并按规程进行各项检验与校正。 第9条工作前必须准备好测量仪器、工具及记录本等。现场施工测量、搬站运输、上下井时应切实保证仪器设备安全，完工后及时清点、擦拭，整理好使用过的工具和记录本，严防损坏和丢失。 第10条在有矿车或其他机械运输的巷道内侧作业时，应事先与有关部门、人员联系，在测量作业区段内禁止车辆通行、机械运转。测量作业中应加强前后了望，做好监护，保证仪器与人员安全。 五、经纬仪观测 第11条在搬运、测量时，必须妥善保护仪器、工具，不得磕碰；观测时，仪器架设后，测站（和镜站）不准离人；测站搬家时，必须卸下仪器装进仪器盒。如测站距离较短，可以不卸下仪器，但必须怀抱仪器，用手托住架脚。进行时，不得跳跃或快跑。 第12条测量外业观测应选择在通视良好、成像清晰稳定的时间内进行。晴天的日出、日落和中午前后，如果成像模糊或跳动剧烈，不应进行观测。三角高程测量还须选择大气折光比较稳定的时间观测。 第13条在高标和建、构筑物上设点观测时，作业人员应佩戴保险带。仪器上下搬运应采取有效措施，仪器箱和其他用具须放置牢靠，严防坠落，确保仪器和人身安全。 第14条观测时，要按以下要求进行： 1、仪器转动要平稳，用望远镜垂直丝照准目标时，应将目标置于水平丝附近；并按观测顺序依次观测其他目标。使用微动螺旋照准目标或用测微螺旋对准分划线时，其最后旋转方向应为旋进。

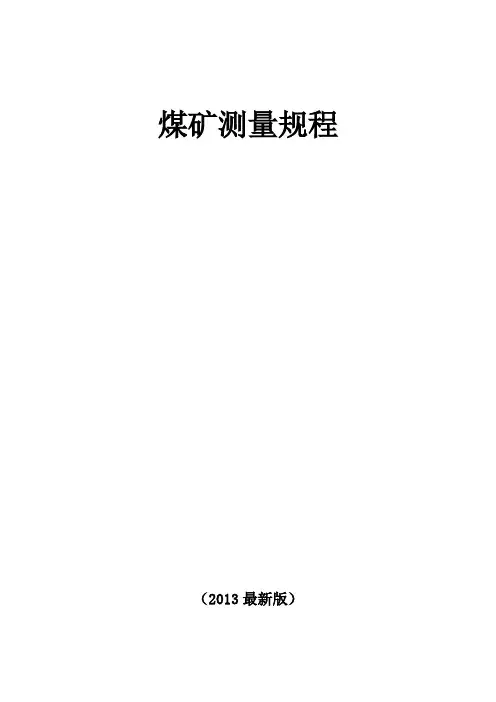

煤矿测量规程（2013最新版）
目录 第一篇总则 (1) 第二篇矿区地面控制测量 (4) 第一章矿区地面平面控制测量 (4) 第一节基本要求 (4) 第二节水平角观测 (6) 第三节光电测距 (8) 第四节钢尺量距 (11) 第五节内业计算 (12) 第二章矿区地面高程控制测量 (13) 第一节基本要求 (13) 第二节水准测量 (14) 第三节三角高程测量 (15) 第三篇矿井测量 (17) 第一章联系测量 (17) 第一节基本要求 (17) 第二节近井点和高程基点的测量 (18) 第三节定向投点 (19) 第四节陀螺经纬仪定向 (20) 第五节几何定向 (23) 第六节导入高程测量 (24)
第二章井下平面控制测量 (25) 第一节基本要求 (25) 第二节导线点设置 (26) 第三节水平角观测 (27) 第四节边长测量 (28) 第五节导线的延长 (30) 第六节内业计算 (30) 第三章井下高程控制测量 (32) 第一节基本要求 (32) 第二节水准测量 (32) 第三节三角高程测量 (33) 第四章采区测量 (33) 第四篇露天矿测量 (36) 第一章露天矿平面控制测量 (36) 第一节基本要求 (36) 第二节水平角观测 (38) 第三节边长测量 (39) 第四节内业计算 (39) 第二章露天矿高程控制测量 (40) 第一节基本要求 (40) 第二节水准测量 (40) 第三节三角高程测量 (41)
第三章采剥场验收测量 (42) 第一节基本要求 (42) 第二节经纬仪视距测量和平板仪测量 (42) 第三节验收量计算 (44) 第四章排土场测图 (45) 第五章开掘沟道、技术境界及爆破工作测量 (45) 第五篇施工测量 (46) 第一章基本要求 (46) 第二章井口标定和地面建(构)筑物施工测量 (46) 第一节井口标定 (46) 第二节地面建(构)筑物施工测量 (47) 第三章井巷施工和提升设备安装测量 (48) 第一节立井普通法施工测量 (48) 第二节立井特殊法施工测量 (50) 第三节矿井提井设备安装测量 (52) 第四节巷道中腰线的标定与检查 (55) 第四章贯通测量 (55) 第五章露天矿铁路、绞车道及栈桥施工测量 (56) 第一节铁路测量 (56) 第二节绞车道、栈桥的测量工作 (57) 第六篇测绘资料 (59)
The prerequisite for vigorously developing our productivity is that we must be responsible for the safety of our company and our own lives. （安全管理） 单位：___________________ 姓名：___________________ 日期：___________________ 煤矿测量人员操作规程(新版)
煤矿测量人员操作规程(新版)导语：建立和健全我们的现代企业制度，是指引我们生产劳动的方向。而大力发展我们生产力的前提，是我们必须对我们企业和我们自己的生命安全负责。可用于实体印刷或电子存档（使用前请详细阅读条款）。 1、煤矿测量人员应经过技术培训考试合格后方可上岗作业。 2、各项观测限差，均应符合国家有关规范及《煤矿测量规程》的规定和要求。 3、入井前要带好所需工具，并保证灵敏可靠。 4、中心腰线延伸前应严格检查原中心腰线点，三点同线时方可向前延伸。 5、中心腰线向前延伸时必须杜绝线绳刮卡现象。 6、在搬运、测量时，必须妥善保护仪器、工具，不得磕碰。 7、仪器架设后，测站（镜站）不准离人。 8、观测应在通视良好、或成象清晰稳定时进行。 9、导线点应选在顶板稳定无淋水处，并做到牢固可靠。 10、巷道坡度较大时，应事先联系停止迎头施工，然后方可施测。 11、测回法一个测回操作步骤如下： （1）、在测站上将仪器严格整平、对中。
（2）、照准后视目标，安置水平度盘的计数略大于0度。 （3）、顺时针旋转照准部照准前视目标，读取度盘读数。 （4）、纵转望远镜照准前视目标，读取度盘读数。 （5）、逆时针旋转照准部照准后视目标，读取度盘读数。 12、风速过大，对中困难地段，可采用镜上光学对中，或采用挡风措施确保对中精度。 13、井下水准测量操作程序如下： （1）、用圆水准器将仪器粗略整平，前后标尺距离大致相等。 （2）、将望远镜照准后视标尺，用中丝读取后视标尺读数。 （3）、照准前视标尺，用中丝读取前视标尺读数。 本工种存在危险因素及预防措施 1、顶板掉块伤及人员、砸坏仪器。 2、测点应选择在顶板完整、没有淋水的地点。 XX设计有限公司 Your Name Design Co., Ltd.
文件编号：GD/FS-6171 （操作规程范本系列） 矿山测量(测工)操作规程 详细版 The Daily Operation Mode, It Includes All The Implementation Items, And Acts To Regulate Individual Actions, Regulate Or Limit All Their Behaviors, And Finally Simplify Management Process. 编辑：_________________ 单位：_________________ 日期：_________________
矿山测量(测工)操作规程详细版 提示语：本操作规程文件适合使用于日常的规则或运作模式中，包含所有的执行事项，并作用于规范个体行动，规范或限制其所有行为，最终实现简化管理过程，提高管理效率。，文档所展示内容即为所得，可在下载完成后直接进行编辑。 1.煤矿测量工作是矿山生产建设的重要环节，也是编制矿山长远发展规划等各项工作的基础，为认真贯彻执行煤矿测量规程，实现煤矿测量工作标准化，结合本矿实际情况特制定本规程。 2.煤矿测量工作的主要任务是建立井上下测量控制系统，测绘各种矿图满足生产、建设和规划各阶段的需要，定期进行矿井三量，对煤炭资源的合理开采进行监督，开展地表与岩层移动规律的研究，进行矿区范围内地质测量，参与矿区生产计划和长远发展的编制工作。
3.测量工作开始前要编写技术设计书，施测过程和计算过程需有严格的校核，重要测量工作结束后要编写技术总结并拟好资料归档工作。 4.对测绘仪器和工具要定期校检，进行重要测量工作前亦必须对所使用的仪器工具进行检校。 5.从新生产水平开始必须采用全国统一坐标系统。 6.应积极引进先进仪器和设备，推广电子计算机和陆光测距技术，不断提高现代化管理水平。 7. 矿区地面平面控制测量
第一篇总则 第1条煤矿测量工作是矿山生产建设的重要环节，也是矿山建设、生产、改造和编制长远发展规划等各项工作的基础。为了实现煤矿测量工作标准化，进一步提高工作质量，使煤矿测量更好地为煤矿安全生产和合理开采煤炭资源服务，不断提高煤矿企业的经济效益和社会效益，特制定本规程。 第2条煤矿测量工作的主要任务是： 1、建立矿区地面和井下（露天坑）测量控制系统，为煤矿各项测量工作提供起算数据； 2、依据设计文件，进行采掘（剥）、土建、管线和机电安装等工程测量工作，并在煤矿基本建设和生产各个阶段，对采掘（剥）工程是否按设计施工进行检查和监督； 3、利用测绘资料，解决煤矿生产、建设和改造中提出的各种测绘问题，并为煤矿灾害的预防、救护提供有关的测绘资料； 4、测绘各种煤矿测量图，满足煤矿生产、建设和规划各阶段的需要； 5、定期进行矿井“三量”（开拓煤量、准备煤量和回采煤量）、露天矿“二量”（开拓煤量、回采煤量）和露天矿采剥量的统计分析；正确反映煤矿采掘（剥）关系现状。按《生产矿井储量管理规程》的要求；对煤矿各级储量动态及损失量进行统计和管理工作，对煤炭资源的合理开采进行业务监督； 6建立地表、岩层和建（构）筑物变形观测站，开展矿区地表与岩层移动规律、采矿或非采矿沉陷综合治理以及环环境保护工作的研究； 7、根据矿区地表与岩层移动变形参数，设计和修改各类保护煤柱。参与“三下”（铁路下、水体下和建筑物下）采煤和塌陷区综合治理以及土地征用和村庄搬迁的方案设计和实施； 8、进行矿区范围内的地籍测量； 9、参与本矿区月度、季度、年度生产计划和长远发展规划的编制工作。 第3条测量工作开始前，应根据任务要求，收集和分析有关测量资料，进行必要的现场踏勘，制定经济合理的技术方案，编写技术设计书。在施测过程中，外业观测工作本身须有校核，或者进行两次。对起算数据、外业记录和计算成果均须经过严格的检查或对算。对磁性介质存储的软件和数据，在使用前必须进行考机。 重要测量工作必须独立地进行两次或两次以上的观测和计算，工程结束后要
测量管理制度 煤矿测量工作是矿山生产建设的重要环节，是保障矿井安全生产地前提条件，是技术管理工作地重要组成部分。随着矿井规模的逐步扩大，搞好测量工作，提高测量水平，成为防止测量事故发生，合理开发矿山资源的重要手段。为进一步规范操作，提高工作质量，特制定本制度。 一、巷道测量 1、地测科在接到给线通知单后，要根据任务要求，收集和分析有关测量资料，对原始资料进行解算，并现场踏勘，制定测量方案；如果实际情况与通知单内容有冲突，要二次确认后方可组织施工。 2、测量时如需影响测量区域内施工作业时，及时通知调度室。 3、测量仪器入井前必须派专人对测量仪器进行检查，各项指标符合要求后方可入井使用，在操作中发现仪器有问题，应及时停止测量工作，禁止带病作业。 4、测量时，测量人员必须按照《煤矿测量规程》相关限差要求进行施测，记录人员要保持记录本清洁工整，草图清楚，数据真实可靠，前后视人员要服从指挥调度，确保测量有序进行。 5、记录本和计算台账要求封面、目录、施测示意图、业码、起算数据来源、操作人员、记录人员、前视人员、后视人员、测量日期、对算日期、计算人员、对算人员等内容齐全。由于各种原因，记录错误时，应划掉并注明原因。所有记录、计算禁止涂
改，如写错应划掉在上方重写；记录本和计算薄的计算者和对算者要求本人签字。 6、新开工巷道起算数据的抄录，要由两人单独抄录，并进行现场检核，确认无误后方可使用；在井下点号不清时，应量边检查起算点，违反此规定造成测量事故将对相关人员进行责任追究。 7、开口定向标定工作应独立进行两次，重要巷道在开口前用全站仪粗略定向，掘进5—8米后及时进行二次精确定向工作，标设中腰线，并留设一组固定中线点（不少于3个）。 8、出井后，实测资料要及时交由地测组组长进行整理，备注草图和说明，并对实测数据进行计算，并将测量结果进行展绘，做到“当日事，当日毕”。 9、计算结果由地测组组长及地测工程师进行对算并实行签字程序，对算完成后交予地测科科长进行审核，经检核合格满足工程精度要求并符合相关规程规定后方可作为下次测量计算的起算数据及成果点使用，同时上报技术总监。 10、内业计算完成后，应及时填绘采掘工程平面图和生产施工进度图，达到随测随填。 11、单位工程结束后，实地标定值都应与设计资料比较，计算误差是否在限差范围内，若误差较大要查找原因，总结经验教训，为以后工作提供借鉴。 12、地测科成员必须对井下各地点工作面情况准确掌握，严格按照技术科提供的数据和要求进行施测，对于与要求不符的时
煤矿测量规程 煤矿测量规程 第一篇总则 第1条煤矿测量工作是矿山生产建设的重要要环节，也是矿山建设、生产、改造和编制长远发展规划等各项工作的基础。为了实现煤矿测量工作标准化，进一步提高工作质量，使煤矿测量更好地为煤矿安全生产和合理开采煤炭资源服务，不断提高煤矿企业的经济效益和社会效益，特制定本规程。 第2条煤矿测量工作的主要任务是： 1.建立矿区地面和井下（露天坑）测量控制系统，为煤矿各项测量工作提供起算数据： 2.依据设计文件，进行采掘（剥）、土建、管线和机电安装等工程测量工作，并在煤矿基本建设和生产各个阶段，对采掘（剥）工程是否按设计施工进行检查和监督； 3.利用测绘资料，解决煤矿生产、建设和改造中提出的各种测绘问题，并为煤矿灾害的预防、救护提供有关的测绘资料； 4.测绘各种煤矿测量图，满足煤矿生产、建设和规划各阶段的需要； 5.定期进行矿井“三量”（开拓煤量、准备煤量和回采煤量）、露天矿“二量”（开拓煤量、回采煤量）和露天矿采剥量的统计分析；正确反映煤矿采掘（剥）关系现状。按《产矿井储量管理规定》的要求；对煤矿各级储量动态及损失量进行统计个管理工作，对煤炭资源的合理开采
进行业务监督。 6.建立地表、岩层和建（构）筑物变形观测站，开展矿区地表与岩层移动规律、采矿或非采矿沉陷综合治理以及环境保护工作的研究； 7.根据矿区地表和岩层移动变形参数，设计和修改各类煤柱。参与“三下”（铁路下、水柱下和建筑物下）采煤和塌陷区综合治理以及土地征用和村庄搬迁的方案设计和实施。 8.进行矿区范围内的地籍测量； 9.参与本矿区（矿）月度、季度、年度生产计划和长远发展规划的编制工作。 第3条测量工作开始前，应根据任务要求，收集和分析有关测量资料，进行必要的现场勘踏，制定经济合理的技术方案，编写技术设计书，在施册过程中，外业观测工作本身须有校核。对起算数据、外业记录和计算成果均需经过严格的检查或对算。对磁性介质存储的软件和数据，在使用前必须进行考机。 重要测量工作必须独立地进行两次或两次以上的观测和计算，工程结束后要编写技术总结（或说明）并做好资料整理归档工作。 第4条为了保证测绘成果的质量，对测绘仪器、工具应加强管理，精心使用。定期检验、校正和维修。在进行重要测量工作前，对使用的仪器、工具亦必须检验和校正。 第5条一个矿区应采用统一的坐标和高程系统。为了便于成果、成图的相互利用，应尽可能采用国家3。带高斯平面坐标系统。在特殊情况
盛年不重来，一日难再晨。及时宜自勉，岁月不待人。 测量管理制度 煤矿企业测量工作是矿山生产建设的重要环节，是保障矿井安全生产的前提条件，是技术管理工作的重要组成部分。随着各煤业公司规模的逐步扩大，搞好测量工作，提高测量水平，成为防止测量事故发生，合理开发矿山资源的重要手段。为进一步规范操作，提高工作质量，特制定本制度。 一、各煤业巷道测量 1、地测科在接到给线通知单后，要根据任务要求，收集和分析有关测量资料，对原始资料进行解算，并现场探测，制定测量方案；如果实际情况与通知单内容有冲突，要二次确认后方可组织施工。 2、测量时如需影响测量区域内施工作业时，及时通知调度室。 3、测量仪器入井前必须派专人对测量仪器进行检查，各项指标符合要求后方可入井使用，在操作中发现仪器有问题，应及时停止测量工作，禁止带病作业。 4、测量时，测量人员必须按照《煤矿测量规程》相关限差要求进行施测，记录人员要保持记录本清洁工整，草图清楚，数据真实可靠，前后视人员要服从指挥调度，确保测量有序进行。 5、记录本和计算台账要求封面、目录、施测示意图、业码、起算数据来源、操作人员、记录人员、前视人员、后视人员、测量日期、对算日期、计算人员、对算人员等内容齐全。由于各种原因，记录错误时，应划掉并注明原因。所有记录、计算禁止涂改，如写错应划掉在上方重写；记录本或计算薄的计算者和对算者要求本人签字。
6、新开工巷道起算数据的抄录，要由两人单独抄录，并进行现场检核，确认无误后方可使用；在井下点号不清时，应量边检查起算点，违反此规定造成测量事故将对相关人员进行责任追究。 7、开口定向标定工作应独立进行两次，重要巷道在开口前用全站仪粗略定向，掘进5—8米后及时进行二次精确定向工作，标设中腰线，并留设一组固定中线点（不少于3个）。 8、出井后，实测资料要及时交由地测组组长进行整理，备注草图和说明，并对实测数据进行计算，并将测量结果进行展绘，做到“当日事，当日毕”。 9、计算结果由地测组组长及地测科长进行对算并实行签字程序，对算完成后交予矿总工程师进行审核，经检核合格满足工程精度要求并符合相关规程规定后方可作为下次测量计算的起算数据及成果点使用，同时上报集团公司地测防治水处长。 10、内业计算完成后，应及时填绘采掘工程平面图和生产施工进度图，达到随测随填。 11、单位工程结束后，实地标定值都应与设计资料比较，计算误差是否在限差范围内，若误差较大要查找原因，总结经验教训，为以后工作提供借鉴。 12、地测科成员必须对井下各地点工作面情况准确掌握，严格按照技术科提供的数据和要求进行施测，对于与要求不符的时及时汇报上级领导，及时处，不得因工作失误造成责任事故。 三、惩处办法 1、测量前，未对测量所使用的仪器设备进行清点、校正而直接入
文件编号：TP-AR-L3929 There Are Certain Management Mechanisms And Methods In The Management Of Organizations, And The Provisions Are Binding On The Personnel Within The Jurisdiction, Which Should Be Observed By Each Party. （示范文本） 编制：_______________ 审核：_______________ 单位：_______________ 煤矿测量人员操作规程 正式样本
煤矿测量人员操作规程正式样本 使用注意：该操作规程资料可用在组织/机构/单位管理上，形成一定的管理机制和管理原则、管理方法以及管理机构设置的规范，条款对管辖范围内人员具有约束力需各自遵守。材料内容可根据实际情况作相应修改，请在使用时认真阅读。 1、煤矿测量人员应经过技术培训考试合格后方可上岗作业。 2、各项观测限差，均应符合国家有关规范及《煤矿测量规程》的规定和要求。 3、入井前要带好所需工具，并保证灵敏可靠。 4、中心腰线延伸前应严格检查原中心腰线点，三点同线时方可向前延伸。 5、中心腰线向前延伸时必须杜绝线绳刮卡现象。 6、在搬运、测量时，必须妥善保护仪器、工具，不得磕碰。
7、仪器架设后，测站（镜站）不准离人。 8、观测应在通视良好、或成象清晰稳定时进行。 9、导线点应选在顶板稳定无淋水处，并做到牢固可靠。 10、巷道坡度较大时，应事先联系停止迎头施工，然后方可施测。 11、测回法一个测回操作步骤如下： （1）、在测站上将仪器严格整平、对中。 （2）、照准后视目标，安置水平度盘的计数略大于0度。 （3）、顺时针旋转照准部照准前视目标，读取度盘读数。 （4）、纵转望远镜照准前视目标，读取度盘读数。

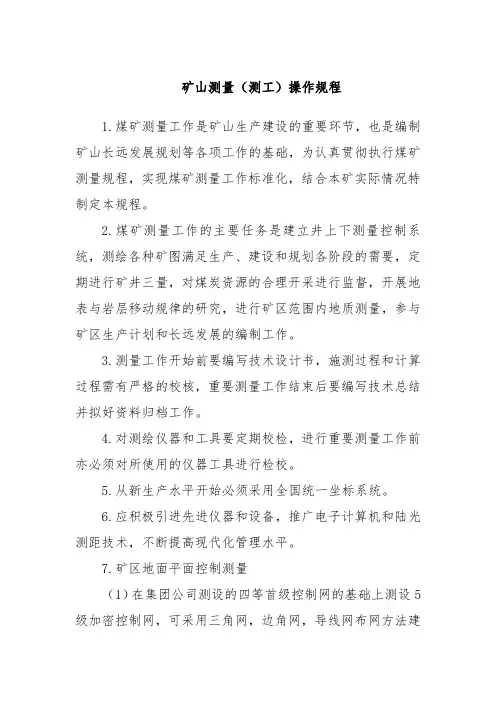

矿山测量(测工)操作规程 1.煤矿测量工作是矿山生产建设的重要环节，也是编制矿山长远发展规划等各项工作的基础，为认真贯彻执行煤矿测量规程，实现煤矿测量工作标准化，结合本矿实际情况特制定本规程。 2.煤矿测量工作的主要任务是建立井上下测量控制系统，测绘各种矿图满足生产、建设和规划各阶段的需要，定期进行矿井三量，对煤炭资源的合理开采进行监督，开展地表与岩层移动规律的研究，进行矿区范围内地质测量，参与矿区生产计划和长远发展的编制工作。 3.测量工作开始前要编写技术设计书，施测过程和计算过程需有严格的校核，重要测量工作结束后要编写技术总结并拟好资料归档工作。 4.对测绘仪器和工具要定期校检，进行重要测量工作前亦必须对所使用的仪器工具进行检校。 5.从新生产水平开始必须采用全国统一坐标系统。 6.应积极引进先进仪器和设备，推广电子计算机和陆光测距技术，不断提高现代化管理水平。
