柴油发电机组单机调试方案

柴油发电机房调试方案一调试前准备工作1.绝缘电阻测量发电机、二次冷却水泵、散热风机、供油泵、回油泵，送风机、排风机、主开关柜的绝缘电阻是否正常（此项工作应在设备安装过程中尚未接线时进行测量）。

2.机组外观检查机房及设备应保持清洁整齐，机组工作区域有无可能损坏机组的异物，机组在公共底座上安装是否牢固可靠，运动部件转动是否灵活。

3.进气系统检查空气过滤器是否清洁、干燥、无损伤。

空气过滤器安装应正确，以防未经过滤的空气进入柴油机内。

4.排气系统检查排气口有否堵塞，防雨水装置是否良好，消声器、波形补偿器、排气管道安装是否牢固可靠。

5.润滑系统检查润滑油箱（油底壳）油位是否足够，润滑油品牌品质是否符合要求，润滑油有无泄漏。

6.燃油系统检查日用油箱油位是否正常，箱内有无积水沉淀，管道及阀门安装是否牢固，有无漏油现象，燃油系统内空气是否排净。

7.冷却系统检查冷却水箱水位是否充满，冷却水应清洁，水箱内应适当添加防冻剂，管道及阀门安装是否牢固，有无漏水现象，热风出口应畅通无阻。

8.电瓶检查电瓶电解液是否充满，电解液比重是否正常，电瓶接线是否正确，接头是否牢固，有无氧化物，电压应为24伏。

9.紧急停机开关检查按下紧急停机按扭，观察油路和风门电磁阀动作是否良好。

10.测试灯检查拨动灯光测试按扭所有测试灯均应正常显示。

最后将各按扭开关阀门置于启动准备状态进行调试。

二空载试验（10-15分钟）对机组进行手动启动观察柴油发电机组与二次冷却水泵、散热风机、机房送风机、排风机能否同时启动，机组启动后进行检查。

1.柴油发电机组运转是否稳定，转速是否平稳，引擎有无杂音。

2.涡轮增压器、燃油泵、润滑油泵、冷却水泵、充电机运转是否正常。

3.二次冷却水泵、散热风机、机房送风机、排风机运转是否正常。

4.润滑油、燃油、冷却水、排气等系统是否正常有无泄漏。

5.记录机组运行参数：转速1500 Rpm .输出电压220/380 V (相序，相电压)输出频率50 Hz充电机电压25-28 V润滑油压力45-75 Psi润滑油温度50-60 ℃冷却水温度72-82 ℃注：当出现上述任何一项情况异常均应停机检查，排除故障后再试。

柴油发电机安装、调试、验收方案第一节：产品制造、安装一、柴油发电机（一）发电机基础根据安装施工图，检查基础的外形尺寸及基础上的埋铁或预留孔位置。

基础表面应无裂缝、空洞、露筋和掉角现象。

根据土建提供的建筑轴线位置，标高的水平线，分别检查安装基准线与建筑轴线距离，安装基准线与设备平面位置和标高的偏差值。

（二）主机运输吊装就位在机组吊装就位前必须对现场进行详细的考察，并根据现场实际情况熟悉运输路线。

使用垫铁等固定铁件实施稳机找平作业，预紧地脚螺栓。

必须在地脚螺栓拧紧前完成找平作业。

采用楔铁找平时，应将一对楔铁用点焊焊住。

主机安装好后然后再安装降音棚，降音棚采用单层彩钢板进行搭设。

（三）排气、燃油冷却系统安装排气系统的安装：柴油发电机组的排气系统由法兰连接的管道、支撑件、波纹管和消声器组成，在法兰连接处应加石棉垫圈，排气管管口应经过打磨与消声器安装正确。

机组与排烟管之间连接的波纹管不能受力，排烟管外侧包一层保温材料。

燃油、冷却系统的安装：主要包括油箱、卸油泵、循环泵、热交换器、风机、仪表和管道的安装。

正确安装机组和储油罐位置，对储油罐的焊缝质量进行认真检查。

（三）电气设备的安装发电机控制箱（屏）是发电机的配套设备，主要是控制发电机送电及调压。

柜相互间或与基础型钢的连接应用镀锌螺栓固定，且防松零件齐全。

二次回路配线成束绑扎，不同电压等级、交流、直流线路及计算机控制线路应分别绑扎，且有标识；固定后不应妨碍手车开关或抽出式部件的拉出或推入。

根据控制屏和机组安装的位置安装金属桥架，应符合电缆桥架安装标准。

（四）接地线安装将发电机的中性线（工作零线）与接地母线用专用接地线及螺母连接，螺栓防松装置齐全，并设置标识。

应急柴油发电机房下列导电金属应做等电位联结：1.应急柴油发电机组的底座；2.日用油箱支架；3.金属管，如水管、采暖管、通风管道等；4.钢门（窗）框、百叶窗、有色金属窗框架等；5.在墙上固定消声材料的金属固定框架；6.配电系统PE（或PEN）线。

柴油发电机机组安装调试方案柴油发电机组(250KW)安装在地下室发电机房，主要由柴油发电机组、日用油箱、事故油箱、事故排油泵、进风消声器、排风消声器、油管系统、排烟系统和电气系统组成。

本方案主要描述发电机安装就位及安装调试工作。

一、发电机组安装1、发电机组就位前检查混凝土基座，要求混凝土基座距地高度不得小于0.2米。

混凝土强度符合设计100%要求。

按照设备要求安装相应的减震装置、接地装置焊接可靠。

2、进排风消声器安装时要与墙壁密封，并固定可靠。

在消声器室外安装防雨百叶。

3、油管安装前要保证管道内壁清洁，油箱、管道、阀门等部件均需要可靠接地。

4、烟道、烟道消声器、烟道膨胀节要固定牢固，膨胀节和消声器设置弹簧吊架。

二、发电机母线槽的安装：1、按照设计，母线槽采用630A密集型封闭母线槽。

安装高度大于2.6米。

采用专用吊架安装。

支架间距不得大于2米。

2、母线槽连接牢固可靠。

绝缘测试值大于50兆欧。

3、母线槽和配电柜连接牢固可靠，接地跨接符合规范要求。

母排颜色和配电柜主触头颜色相序相同。

三、开机前准备1、发电机所有系统已经检查完毕。

接地良好。

2、按规定设置灭火器、黄沙消防器材。

3、发电机房内其他土建、消防等工作全部完成。

不在进行动火、切割等作业。

4、上述工作完成后，上报建设、监理，待批准后加注柴油。

四、柴油发电机组电气调试方案1、发电机本体调试用10000V兆欧表测量的绝缘电阻应大于0.5M。

测量的直流电阻换算至发电机出厂试验同温度下的电阻误差应小于2% 。

五、发电机保护回路的整组试验1、发电机投运前试验发电机出口开关断开，全部投入，发电机升压至空载额定电压，在母线与发电机输出电压两侧进行核相试验。

发电机输出电压的出线标识与母线相序相符。

2、调节发电机的频率，满足50HZ标准要求。

额定380V的电压，上限为380+380X7%=406.6V，下限为380-380X7%=353.4V。

六、机组试运行调试。

柴油发电机组调试施工方案一、设计要求1.2#柴油发电机房选择1x800KW（常载功率）的康明斯电力柴油发电机组，通过封闭母线引至3号站房变电所。

2 .柴油发电机组应安装尾气净化装置，减少废气及烟尘的排放。

3 .柴油发电机组应提供通信接口，通过通信接口接入变配电所监控子系统。

4 .柴油发电机房内设置储油间，储油间内设日用燃油箱和润滑油箱。

日用燃油箱内存储不超过8h的燃油量。

各油罐容量不大于1立方米，储量大于1立方米时设置中间油罐。

5 .柴油发电机房应采取机组消声及机房降噪措施，机房环境噪声不宜超过夜间55dBA、昼间70dBA6,柴油发电机组与电力系统电源不应并网运行，并应设置可靠联锁。

当市电中断供电时，机组应能自动启动,并应在30s内向负荷供电。

当市电恢复供电后，应自动切换并延时停机。

当连续三次自启动失败，应发出报警信号。

柴油发电机组的启动信号应取自相应的变电所两个进线开关上端头，两个进线开关均失电时，机组自动启动。

二.调试目的1 •测试柴油发电机的性能；2 .测试柴油发电机与变电所配电装置间连锁功能。

三、机组介绍发电机组选用康明斯ClOoOD5。

发电机组为康明斯电力，由康明斯公司生产，性能优越，工作稳定，运行可靠。

发电机组中发动机、发电机、控制系统的设计生产、原型测试以及最终的装配和检测全部由康明斯公司完成。

高效可靠的专业服务网络遍布世界各地，提供24小时的售后服务和零配件供应。

机组可在手动、自动模式下运行，自启动信号取自3#变电所的3-101柜(信号为一组无源常闭触电，即当市电正常供电时，信号断开；当市电故障时，信号闭合)。

机组特点：(—)发动机1.康明斯/4冲程/中冷、涡轮增压、重负载耐久型工业用水冷柴油发动机，具有最佳燃油消耗特性和动静态加载特性。

2,类型：涡轮增压、中冷3 .结构：每汽缸四气门、锻钢曲轴、铸铁缸体、可更换的湿式缸套。

4 .启动系统：24V直流马达。

5 .燃油系统采用性能优异的低压供油系绑PT燃油系统朦明斯专利，使整机结构简单、性能优良、安全可靠。

鼎新柴油发电机组调试及试运转方案一、工程概况本方案为蜀南气矿百子图科研办公用房工程柴油发电机组调试方案。

二、试运转目的和范围1、目的通过设备单机、负荷试运转，检查机械和各系统联动的实际情况，并通过运转过程中必要的机械调整试验使机械和各系统联动达到正常运转，符合使用要求。

2、范围柴油发电机组空载、带载整车试运转。

三、设备试运转依据及范围1、GB50231-2009《机械设备安装工程施工及验收通用规范》2、GB50303-2002《建筑电气工程施工质量验收规范》3、ZJQ00-SG-006-2003《建筑电气工程施工工艺标准》4、设计图纸及设计变更、修改资料5、设备随机技术文件四、设备运转条件1、参与运转的设备及其附属装置（包括电气、仪表等），均应按照设计图纸及设备技术文件施工完毕，具经检查验收质量符合要求，工程相应施工记录及资料应齐全，设备的电气（仪表）控制等装置均应按系统检验完毕，应符合试运转要求。

2、试运转空载、带载运行均能满足试运转要求。

3、试运转需要的材料、检验仪器、施工机具、安全防护设施及用具，应备齐且满足试运转要求。

4、参与试运转的人员应熟悉图纸，了解工艺流程及原理，熟悉设备技术文件，了解其构造及性能，掌握试运转程序及设备操作方法。

五、试运转前的准备工作1、发电机容量应能满足负荷要求2、机房留有足够机组维护的空间3、所有操作人员必须熟悉操作流程及安全措施4、检查所有机械连接及电气连接是否完好5、检查通风系统及废气排放系统连接是否完好6、灌注润滑油、冷却剂及燃料并检查其渗漏情况7、检查启动电源充电情况8、检查紧急停机按钮操作情况9、检查机械设备安装的各道工序是否全部完毕、合格10、检查设备各部分装置零件应完整无缺，螺栓、销钉和机身附件应拧紧固定、各种仪表及安全装置完整并经过检验合格11、备齐设备调试过程中需使用的仪器设备器具一览表序号设备名称单位数量备注1 测温表台 1 机组带测水温功能2 转速表台 1 机组带测速功能3 万用表台 14 辅助工具套 1六、试运转程序步骤设备试运转应遵守“先无负荷、后带负荷”，“先手动、后自动”，“先点动、后连续”的原则，要求做到上道试验不正常，不进行下道试验工序。

柴油发电机调试方案概述柴油发电机调试是确保发电机正常运行的关键步骤。

通过进行全面的调试，可以检查发电机的各个部件和系统，以确保其在各种工作条件下能够高效、可靠地运行。

本文档旨在提供一套完整的柴油发电机调试方案，以确保发电机的安全性、可靠性和性能。

调试步骤以下是柴油发电机调试的一般步骤：1.安装调试：在开始之前，确保发电机的安装已经完成，并确保连接正常。

检查发电机的基础和支撑结构是否牢固，并进行必要的调整和检修。

2.电气系统调试：首先，检查发电机的电气系统，包括电源线路、开关和电缆连接。

确保电气系统符合相关安全标准，并检查各个电气设备的工作状态和连接情况。

3.柴油供油系统调试：接下来，对发电机的柴油供油系统进行调试。

检查燃油箱的油位和清洁度，并确保柴油泵以及相关过滤器和阀门处于正常工作状态。

测试柴油喷油器的性能，并检查油压和喷油量是否符合要求。

4.冷却系统调试：对发电机的冷却系统进行调试，确保冷却液的循环和温度控制正常工作。

检查冷却液的水位和浓度，并确保散热器和风扇的正常运转。

5.发电机调速装置调试：测试发电机的调速装置，确保发电机能够在设定的转速范围内稳定运行。

调整调速装置的参数，以适应不同负载情况下的工作要求。

6.发电机保护系统调试：检查发电机的保护系统，包括电压保护、频率保护、过载保护和短路保护等。

测试保护系统的响应速度和准确性，并进行必要的调整。

7.信号和监控系统调试：最后，对发电机的信号和监控系统进行调试。

测试各个传感器和仪表的准确性和可靠性，确保监控系统能够及时、准确地监测发电机的状态。

调试工具在柴油发电机的调试过程中，可以使用以下工具：•多用途电表：用于测量电气系统参数，如电压、电流和电阻。

•柴油压力表：用于测量柴油供油系统的油压。

•温度计：用于测量冷却系统的温度，如冷却水的进出口温度。

•手持式调速器：用于调整发电机的转速。

•数字信号发生器：用于模拟各种信号输入，以测试发电机的保护系统。

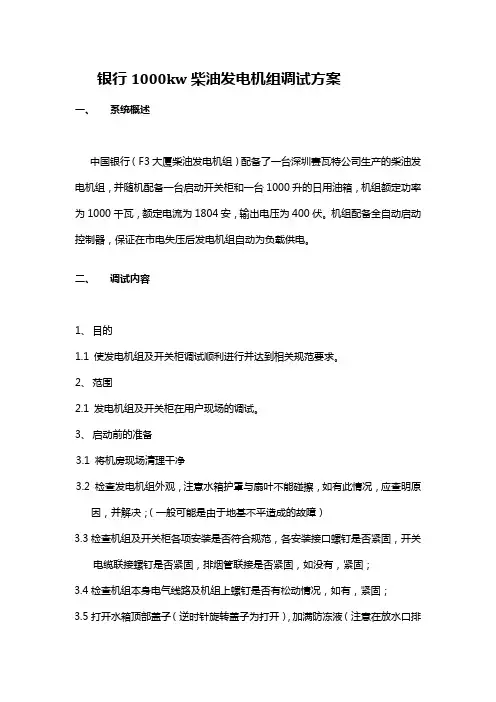

银行1000kw柴油发电机组调试方案一、系统概述中国银行（F3大厦柴油发电机组）配备了一台深圳赛瓦特公司生产的柴油发电机组，并随机配备一台启动开关柜和一台1000升的日用油箱，机组额定功率为1000千瓦，额定电流为1804安，输出电压为400伏。

机组配备全自动启动控制器，保证在市电失压后发电机组自动为负载供电。

二、调试内容1、目的1.1 使发电机组及开关柜调试顺利进行并达到相关规范要求。

2、范围2.1 发电机组及开关柜在用户现场的调试。

3、启动前的准备3.1 将机房现场清理干净3.2 检查发电机组外观，注意水箱护罩与扇叶不能碰擦，如有此情况，应查明原因，并解决；（一般可能是由于地基不平造成的故障）3.3检查机组及开关柜各项安装是否符合规范，各安装接口螺钉是否紧固，开关电缆联接螺钉是否紧固，排烟管联接是否紧固，如没有，紧固；3.4检查机组本身电气线路及机组上螺钉是否有松动情况，如有，紧固；3.5打开水箱顶部盖子（逆时针旋转盖子为打开），加满防冻液（注意在放水口排至机组启动 至机组启动气），再盖上盖子（顺时针旋转盖子为关上）；3.6在机组上加机油口处加入CF-4级15W/40机油，检查机油油位，机油位应到油标尺的L 与H 刻度之间，一般在H 刻度；3.7在燃油箱内加入燃油，油面至少高于油箱出油管，并对油路进行排空，以便机组容易启动；3.8检查空气滤清器阻尼指示器，确保进气畅通；3.9检查确保没有冷却液、燃油或润滑油泄漏现象；3.10给电池加电池标准液，打开电池盖，每个孔不要加的太满，从侧面看电池上应有上下限标记，一般至上限；（注意：一定要用电池标准液，也即电池原液，而不是电池补充液）3.11电池应如图联接：先联接一个电池的正极至另一个电池的负极，然后再联接电池上空余正极至启动马达上正极接线柱，空余负极至启动马达负极接线柱（联接负极前，先用负极碰马达上负极联接线柱，根据火花，观察有否短路情况）；注：电池接线头有“＋”“－”之分，“＋”的要大一些，上面有标记。

柴油发电机组调试方案1. 引言柴油发电机组是一种使用柴油作为燃料的发电设备，广泛应用于建筑工地、野外施工、应急备用电源等场合。

为确保柴油发电机组的正常运行和高效发电，需要对其进行调试。

本文将详细介绍柴油发电机组调试的方案和步骤。

2. 调试前准备工作在进行柴油发电机组的调试之前，应先做好准备工作，包括但不限于以下几个方面：2.1 材料准备准备好调试所需的工具、仪器和相关配件，如扳手、电压表、电流表、接线端子等。

2.2 调试环境准备确保调试环境的安全和适宜性，包括通风良好、无明火、无易燃物等。

2.3 操作手册准备熟悉并准备好相应的操作手册，包括柴油发电机组的安装手册、使用手册和维护手册等。

3. 调试步骤柴油发电机组的调试步骤主要包括以下几个方面：3.1 机组外观检查检查机组外观是否完好，包括机箱、进气道、排气道、燃油箱等部件是否有损坏或渗漏现象。

3.2 机组内部检查打开机组的外罩，检查内部的关键部件，包括柴油机、发电机、控制器等，确保其无损坏或松动。

3.3 燃油系统调试检查燃油系统中的燃油质量和燃油管道是否畅通，需要排空管道中的空气和杂质，并确保燃油箱中的燃油充足。

3.4 电气系统调试接通电源后，检查电缆的接线是否正确，并通过电压表和电流表等仪器，检测电压和电流是否稳定。

3.5 启动发动机按照操作手册的要求，启动柴油发动机，并在启动过程中观察和记录发动机的工作状态。

3.6 负载调试连接负载设备，如灯具、电动工具等，调整负载的大小，观察柴油发电机组在不同负载下的电压和电流的稳定性。

3.7 性能检测根据操作手册的要求，对柴油发电机组的性能进行检测，包括输出功率、输出电压、频率等参数的测量和记录。

4. 调试注意事项在进行柴油发电机组调试时，需要注意以下几点：•严格按照操作手册的要求进行调试，不得随意更改设备的设置和参数。

•保持调试环境的安全性，注意防火防爆措施，并避免长时间工作造成设备过热。

•在调试过程中，及时记录调试结果和发现的问题，便于后续的维护和改进。

柴油发电机组调试作业指导书_en_chs1．试验前应具备的条件Requirements before testing1.1 柴油发电机组机务安装全部结束：供油系统安装结束，发电机装入所需的润滑油、冷却液，消音、排气装置等均安装完毕。

以上设备经静态检查验收符合启动条件。

Diesel generating set shall be completely installed. Oil supply system ends up installation.Generator is loaded with required lubricating oil and cooling fluid.Sound deadening, exhaust unit etc. are all finished installation.The above equipments shall comply with start up conditions by static check acceptance.1.2 电气安装结束，并经验收合格。

Electrical installation shall befinished and is eligible after acceptance.1.3 启动前柴油机房的照明、通风、通讯、土建设施应符合电气设备运行要求。

Before starting up, the lighting, ventilation, communication and civil construction facilities of diesel room shall comply with electric equipments operating requirements. 启动用蓄电池充电结束，投入正常的浮充状态。

Start up the floating condition in which the unit ends up accumulator charging and is plunged into the normal.1.4 有关的警告、标牌悬挂完毕，消防设备完善。

柴油发电机组调试方案一、调试前准备工作柴油发电机组的调试是确保其正常运行和高效发电的重要环节。

在进行调试之前，需要做好以下准备工作。

1. 检查设备完好性：检查发电机组的各个部件是否完好，包括柴油机、发电机、控制系统等。

确保设备无损坏或异常磨损。

2. 检查供电：检查发电机组的供电情况，确保其接入电力系统，并具备正常的电源供应。

3. 环境检查：确认发电机组工作环境是否符合要求，包括通风良好、无易燃物品、无大量尘土等。

二、调试步骤1. 连接设备：将发电机组与电力系统进行连接，确保连接线路正确无误。

根据电路图连接导线。

2. 检查系统参数：检查控制系统的参数设置，确保各项参数与运行要求一致。

包括额定转速、电压设定、频率设定等。

3. 发动机启动：按照发动机操作手册中的步骤正确启动柴油发动机，观察启动过程中是否有异常情况出现。

4. 稳定运行：等待发动机达到稳定运行状态，检查转速、电压和频率是否在正常范围内。

5. 负载测试：逐步增加负载，观察发电机组在不同负载条件下的工作情况。

记录并检查发电机组的输出功率、电压和频率是否稳定。

6. 故障排除：如果在调试过程中发现问题，要及时进行故障排除。

检查故障原因并修复，确保发电机组可以正常运行。

7. 调整参数：根据测试结果和实际需求，调整发电机组的参数。

根据实际情况调整转速、电压和频率等参数，以满足用户需求。

三、安全注意事项在进行柴油发电机组调试时，需要注意以下安全事项，确保人员和设备的安全。

1. 人身安全：操作人员必须佩戴好个人防护装备，包括安全帽、防护鞋、防护眼镜等。

确保操作人员的人身安全。

2. 灭火设备：调试现场应配备灭火设备，确保一旦发生火灾，可以及时灭火。

3. 注意通风：调试现场应保持良好的通风，排除尾气和燃烧产物。

4. 严禁吸烟：调试现场严禁吸烟，防止引发火灾事故。

5. 严禁酒后操作：操作人员应保持清醒状态，严禁酒后操作发电机组。

四、调试结果与记录在完成柴油发电机组的调试后，需要对调试结果进行记录，并进行评估。

威尔信P1650E柴油发电机组调试方案机组调试（1）柴油发电机组电气调试方案A.发电机本体调试用10000V兆欧表测量的绝缘电阻应大于0.5M。

测量的直流电阻换算至发电机出厂试验同温度下的电阻误差应小于2% 。

B.发电机保护回路的整组试验（2）发电机投运前试验发电机出口开关断开，全部投入，发电机升压至空载额定电压，在母线与发电机输出电压两侧进行核相试验。

发电机输出电压的出线标识与母线相序相符。

（3）机组试运行调试。

机组空负荷运行：用机组的启动装置手动启动柴油发电机无负荷试车，检查机组的转动和机械传动有无异常，供油和机油压力是否正常，冷却水温是否过高，转速自动和手动控制是否符合要求：如发现问题，及时解决。

柴油发电机无负荷试车合格后，再进行，检查机身和轴承的温升；只有机组空载试验合格，才能进行带负荷试验。

检测机组的保护性能：采用仪器分别发出机油压力低、冷却水温高、过电压、等信号，机组应立即启动保护功能，并进行报警。

采用相序表对市电与发电机电源进行核相，相序应一致。

机组带负荷试验：机组在额定转速下发电，检查机组带负荷运行时各主要指标。

分别在25%负荷运行1小时、50%负荷运行1小时、75%负荷运行2小时和100%负荷运行0.5小时，测试结果应符合机组设计要求。

机组满负荷试验：进行满负荷状态下机组的各项性能试验，根据要求完成机组满负荷运行时间。

与系统的联动调试：人为切断市电电源，主用机组应能在设计要求的时间内自动启动并向负载供电。

恢复市电，备用机组自动停机。

试运行验收：对受电侧的开关设备、自动或手动和保护装置等进行试验，试验合格后，按设计的备用电源使用分配方案，进行负荷试验，机组和电气装置连续运行无故障。

方可交接验收。

柴油发电机组调试方案一、准备工作1.确认发电机组的安装位置，保证有足够的空间和通风条件。

2.确认柴油发电机组的供电电源和电器线路，并进行必要的电气接线工作。

3.安装排气管道和冷却系统，确保热气和废气的排放通畅。

4.加注燃油和冷却液，检查油位和冷却液位是否达到标准要求。

5.检查发电机组的机械部件和电气设备是否完好，有无松动和损坏现象。

二、机械调试1.检查柴油发动机各部位的润滑油和冷却液是否正常，确保油液的流动畅通。

2.检查风扇和冷风罩是否安装正常，风扇转动是否灵活。

3.检查曲轴、连杆、活塞、气门等部件的间隙是否符合要求，调整必要的间隙。

4.启动柴油发动机，检查各传动装置和运动部件是否正常，有无异常声音和异味，确保运转平稳。

三、电气调试1.连接柴油发动机和电力系统的电气线路，确保接线正确并牢固。

2.检查发动机电源开关和控制面板的电源输入和输出是否正常。

3.启动柴油发电机组，检查电流、电压、功率因素、频率等参数是否正常，调整发电机的输出电压和频率至标准范围内。

4.检查自动切换开关的功能是否正常，确认其在停电时能够自动切换至发电机组供电模式。

5.检查紧急停机装置的功能是否正常，确认能够在紧急情况下及时切断电源。

四、试运行和调整1.试运行柴油发电机组，观察参数和指示器是否正常，记录运行状态和性能数据。

2.根据试运行数据，进行必要的调整，如调整燃油喷射量、冷却液流量，以提高柴油发动机的效率和性能。

3.检查发电机组的噪声和振动是否在正常范围内，如有异常情况，进行必要的调整和维修。

4.检查排放气体是否符合环保要求，根据需要进行废气处理装置的调试和安装。

五、记录和整理1.记录柴油发电机组的调试数据和调整结果，用于后续的日常维护和运行管理。

2.整理柴油发电机组的相关资料和技术文件，确保能够及时修复故障和进行日常维护。

以上是柴油发电机组的调试方案，通过逐步检查和调整，可以确保发电机组的正常运行，提高发电效率，延长设备使用寿命。

发电机纯电阻负载试验方案工程名称：东莞区域省级通信枢纽楼建设项目发电机组安装及配套环保工程委托单位：中国移动通信集团广东有限公司东莞分公司编写单位：东莞市荣光技术工程有限公司编写日期：2011年9月25日发电机纯电阻负载试验方案一：工程概况现建设单位根据工程需要已安装2000KW发电机组壹台，型号3156B ，该发电机组12小时额定输出功率为常用功率1820KW 、备用功率2000KW 。

为保证备用电源安装验收要求，制定本试验方案。

二：试验依据1、本工程低压配电设计图纸；2、GB/T2820.6—2009/ISO8528-6:2005《往复式内燃机驱动的交流发电机组第6部分：试验方法》三：试验方法1：启动机组，检查排烟管是否漏烟；2：在空载状态下观察机组的水温、机油压力、有无异常震动、异响、漏油、漏水、排烟是否正常、发电机输出电压、频率是否正常；3. 发电机组12小时额定功率为 1820 KW,利用检测单位的盐水缸作负载试验，负载取设计要求 1820 KW。

其中空载10分钟,25%负载30分钟、50%负载60分钟、75%负载60分钟、100%负载120分钟。

发电机额定输出功率为 1820KW试验至100%，即 1820 KW.4.试验过程中按GB/T2820.6-2009的试验项目记录8项，输出电流、输出电压、频率、功率、室温、柴油机油压、冷却水温度、柴油机转速等。

四：耗油量发电机组型号：3516B发动机型号：3516备用功率：2000KW主用功率：1820KW耗油量（以全负载计）579.7 公升/小时五：检测人员：六：安全措施：1. 每次发电机检测指定专人担任现场安全监督负责人，负责检测现场安全监督工作，包括：⑴吊卸安全：确定电缆及盐水缸吊卸位置；督促非吊卸工作人员不得进入吊装危险范围。

⑵电缆：放缆（收缆）指挥，防止缆架失稳伤人；电缆接线检查及绝缘测试；安装、拆御电缆前验电工作，防止触电事故发生。

柴油发电机组调试方案1．目的1.1 为使应急柴油发电机组能正常投入使用.2．适用范围2.1应急柴油发电机组在用户现场的调试.3．启动前的准备3.1清理设备3.2 检查发电机组外观.注意水箱护罩与扇叶不能碰擦.如有此情况.应查明原因.并解决,(一般可能是由于地基不平造成的故障) .3.3检查机组各项安装是否符合规范.各安装接口螺钉是否紧固.开关电缆联接螺钉是否紧固.排烟管联接是否紧固.如没有.紧固.3.4检查机组本身电气线路及机组上螺钉是否有松动情况.如有.紧固.3.5打开水箱顶部盖子(逆时针旋转盖子为打开).加满蒸馏水(注意在放水口排气).再盖上盖子(顺时针旋转盖子为关上) .3.6在机组上加机油口处加入专用机油.检查机油油位.机油位应到油标尺的L与H刻度之间.一般在H刻度(机组出厂前已进行测试.所以机油滤内有机油.不需另加) .3.7检查燃油箱内燃油位.油位至少高于油箱出油管.并对油路进行排空.以便机组容易启动。

3.8检查空气滤清器阻尼指示器.确保进气畅通.3.9检查确保没有冷却液.燃油或润滑油泄漏现象.3.10给两个或一个电池(根据机组情况而定)加电池标准液.打开电池盖.每个孔不要加的太满.从侧面看电池上应有上下限标记.一般至上限,(注意:一定要用电池标准液.也即电池原液.而不是电池补充液) .3.11电池联接.先联接一个电池的正极至另一个电池的负极.然后再联接电池上空余正极至启动马达上正极接线柱.空余负极至启动马达负极接线柱(联接负极前.先用负极碰马达上负极联接线柱.根据火花.观察有否短路情况) .注:电池接线头有“+"“-"之分.“+"的要大一些.上面有标记.3.12自启动信号线联接:在低压配电柜给出的市电常开触点两端(此端子上无其它联线).联接两根信号线.信号线的联至发电机组用户端子排上远程启动端子.4. 发电机组运行4.1手动启动4.1.1发电机组上控制箱旁边断路器打至关的位置.手动启动发电机组.见操作说明。

柴油发电机组调试方案准备工作：1.根据发电机组的参数和规格，准确地选择并携带必要的测试工具和设备，包括万用表、电流表、电压表、功率因数表、噪音测量仪、温度计等；2.确保所需的燃料和润滑油的足够供应，并检查燃油和润滑油的质量和清洁度；3.检查发电机组的机械部件，确保其完好无损，清洁，并进行必要的维护和保养；4.对于新购买的发电机组，必须进行初始安装和摆正，确保其基础牢固稳定，并消除任何不平衡和振动。

调试步骤：1.检查发电机组的机械部件，确保所有传动零件正确安装，并进行必要的润滑；2.检查发电机组的电气部件，确保所有电缆和连接器正确连接，并检查电气绝缘的质量；3.检查燃油系统，确保其畅通无阻，可靠供应燃油，并检查燃油喷射器的喷射质量；4.检查冷却系统，确保冷却水循环良好，并检查冷却液的温度和压力；5.连接发电机组到电网，确保电网的电压和频率与发电机组的参数匹配；6.启动发电机组，注意观察发电机组的起动过程，检查机械部件和电气部件的工作是否正常；7.使用万用表等测试工具，检查发电机组的电气参数，包括电压、电流、频率、功率因数等，确保其符合设计参数；8.使用噪音测量仪，测量发电机组的噪音水平，并根据需要进行噪音隔离和降噪处理；9.检查发电机组的燃油消耗情况，以及冷却水的温度和压力，确保其在正常范围内；10.运行发电机组一段时间后，进行停机，检查发电机组是否存在任何机械故障或电气故障；11.完成调试后，根据需要进行必要的维护和保养，清洁机械部件和电气部件，更换燃油和润滑油，并记录调试结果和发现的问题和解决方案。

安全注意事项：1.在调试过程中，要严格按照操作规程和注意事项，避免过度使用或错误使用测试工具和设备；2.在进行高电压和高电流测量时，务必注意安全，戴好绝缘手套和安全眼镜；3.在进行润滑油更换和燃油加注时，要避免漏油和溅油，防止油污污染环境；4.在进行高温检查时，注意防烫，必要时佩戴耐高温手套和隔热服装；5.如果发现任何异常情况或有危险因素存在，立即停止调试工作，并采取相应措施加以解决。

此文档下载后即可编辑发电机纯电阻负载试验方案工程名称：东莞区域省级通信枢纽楼建设项目发电机组安装及配套环保工程委托单位：中国移动通信集团广东有限公司东莞分公司编写单位：东莞市荣光技术工程有限公司编写日期：2011年9月25日发电机纯电阻负载试验方案一：工程概况2000KW发电机组壹台，型号3156B ，该发电机组12小时额定输出功率为常用功率1820KW 、备用功率2000KW 。

为保证备用电源安装验收要求，制定本试验方案。

二：试验依据1、本工程低压配电设计图纸；2、GB/T2820.6—2009/ISO8528-6:2005《往复式内燃机驱动的交流发电机组第6部分：试验方法》三：试验方法1：启动机组，检查排烟管是否漏烟；2：在空载状态下观察机组的水温、机油压力、有无异常震动、异响、漏油、漏水、排烟是否正常、发电机输出电压、频率是否正常；3. 发电机组12小时额定功率为1820 KW,利用检测单位的盐水缸作负载试验，负载取设计要求1820 KW。

其中空载10分钟,25%负载30分钟、50%负载60分钟、75%负载60分钟、100%负载120分钟。

发电机额定输出功率为1820KW试验至100%，即1820 KW.4.试验过程中按GB/T2820.6-2009的试验项目记录8项，输出电流、输出电压、频率、功率、室温、柴油机油压、冷却水温度、柴油机转速等。

四：耗油量发电机组型号：3516B发动机型号：3516备用功率：2000KW主用功率：1820KW耗油量（以全负载计）579.7 公升/小时五：检测人员：六：安全措施：1. 每次发电机检测指定专人担任现场安全监督负责人，负责检测现场安全监督工作，包括：⑴吊卸安全：确定电缆及盐水缸吊卸位置；督促非吊卸工作人员不得进入吊装危险范围。

⑵电缆：放缆（收缆）指挥，防止缆架失稳伤人；电缆接线检查及绝缘测试；安装、拆御电缆前验电工作，防止触电事故发生。

⑶盐水缸：试验前安全检查及绝缘测试。

新疆嘉润资源控股有限公司动力站2×350MW机组工程调试方案代号QEHS3-JRDTC13编号调试方案工程名称：新疆嘉润资源控股有限公司动力站2×350MW机组工程项目名称：柴油发电机系统调试方案编制单位：江西省火电建设公司调试事业部编写：审核：批准：江西省火电建设公司2014年12月20日第0 页目录1 概述 (2)2 编写依据 (2)3 编制目的 (2)4 设备主要技术规范 (2)5 调试技术准备 (3)6 调试范围 (3)7 调试应具备的条件 (3)8 安全注意事项 (3)9 调试程序 (3)新疆嘉润资源控股有限公司动力站2×350MW机组工程调试方案1 概述新疆嘉润资源控股有限公司动力站2×350MW超临界工程#3（#4）机组,每台机组配备一台柴油发电机组，用于给保安A、B段供电，两台机组均采用山西日发实业有限公司生产的日发柴油发电机组。

2 编写依据2.1 新疆嘉润资源控股有限公司动力站2×350MW超临界工程#3（#4）机组施工图纸、设备说明书。

2.2 《火力发电建设工程启动试运及验收规程》DL/T5437-20092.3 《电力建设安全工作规程》（火力发电厂部分）DL5009.1—20022.4 《电气装置安装工程电气设备交接试验标准》GB50150－20062.5 《电力建设安全工作规程（火力发电厂部分）》DL5009.1－9.22.6 《电业安全工作规程(发电厂和变电所部分)》3 编制目的3.1为了指导和规范柴油发电机系统的调试工作，保证柴油发电机组设备及系统能够安全稳妥地投入运行，特制定本方案。

3.2 检查柴油发电机组电气保护、联锁、信号动作的正确性、可靠性。

3.3 检查相关设备的运行情况，检验系统的性能，发现并消除可能存在的缺陷。

4 设备主要技术规范4.1 #3（#4）柴油发电机组额定功率：650kW额定电压：400/230V额定频率：50HZ接线方式：3相4线额定功率因数：0.8（滞后）电压调整率（%）：≤稳态±1、瞬态+20—-15频率调整率（%）：≤稳态5（0—5范围内可调）、瞬态+10—7电压波动率（%）：≤0.5负荷突变频率稳定时间（S）：≤3负荷突变电压稳定时间（S）：≤2波形失真（%）：≤5抑制无线电干扰符合VDE0875-N级及GB2820的规定第2 页5 调试技术准备5.1 备齐与柴油发电机组系统有关的由设计单位提供的有效设计图及厂家技术文件。
