柴油发电机组与变电所ATS系统联动调试方案(汇编)

柴油发电机机组安装调试方案柴油发电机组(250KW)安装在地下室发电机房，主要由柴油发电机组、日用油箱、事故油箱、事故排油泵、进风消声器、排风消声器、油管系统、排烟系统和电气系统组成。

本方案主要描述发电机安装就位及安装调试工作。

一、发电机组安装1、发电机组就位前检查混凝土基座，要求混凝土基座距地高度不得小于0.2米。

混凝土强度符合设计100%要求。

按照设备要求安装相应的减震装置、接地装置焊接可靠。

2、进排风消声器安装时要与墙壁密封，并固定可靠。

在消声器室外安装防雨百叶。

3、油管安装前要保证管道内壁清洁，油箱、管道、阀门等部件均需要可靠接地。

4、烟道、烟道消声器、烟道膨胀节要固定牢固，膨胀节和消声器设置弹簧吊架。

二、发电机母线槽的安装：1、按照设计，母线槽采用630A密集型封闭母线槽。

安装高度大于2.6米。

采用专用吊架安装。

支架间距不得大于2米。

2、母线槽连接牢固可靠。

绝缘测试值大于50兆欧。

3、母线槽和配电柜连接牢固可靠，接地跨接符合规范要求。

母排颜色和配电柜主触头颜色相序相同。

三、开机前准备1、发电机所有系统已经检查完毕。

接地良好。

2、按规定设置灭火器、黄沙消防器材。

3、发电机房内其他土建、消防等工作全部完成。

不在进行动火、切割等作业。

4、上述工作完成后，上报建设、监理，待批准后加注柴油。

四、柴油发电机组电气调试方案1、发电机本体调试用10000V兆欧表测量的绝缘电阻应大于0.5M。

测量的直流电阻换算至发电机出厂试验同温度下的电阻误差应小于2% 。

五、发电机保护回路的整组试验1、发电机投运前试验发电机出口开关断开，全部投入，发电机升压至空载额定电压，在母线与发电机输出电压两侧进行核相试验。

发电机输出电压的出线标识与母线相序相符。

2、调节发电机的频率，满足50HZ标准要求。

额定380V的电压，上限为380+380X7%=406.6V，下限为380-380X7%=353.4V。

六、机组试运行调试。

柴油发电机联动调试方案(总1页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--柴油发电机联动调试方案本大厦的柴油发电机组的常用功率为640KW，低压屏23面，有两段母线为应急段，市电为1250KVA的三台变压器分裂运行。

目前，因大厦负荷小，只投入了2#变压器。

双电源切换屏为3#，22#柜两台，发电机空载运行正常，发电机的模拟自启动正常。

1、调试目的在市电停电时，能自启动发电机，发电机应急电源应在15秒内送至应急段配电屏，保证应急用电的设备运转正常。

二、调试准备工作1、技术负责人为现场总指挥，提前通知消防、电梯、环保、供电局施工队及发电机和低压设备供应商到场，各方负责监视自己范围的设备运行状况。

2、再次检查发电机的输油系统、水冷系统，确保不漏油，不渗水。

发电机的两条联络母线的各绝缘情况应良好，发电机接地可靠，相序正确。

手动启动发电机，运行正常。

3、通知电梯施工队，将电梯降到低层，通知水电和消防施工队，将各自的双电源箱转入切换状态。

三、调试方法断市电自启动发电机，逐次投入负载；正常后，送市电，然后再断市电自启动发电机，一次带负载运行。

四、调试步骤：1、在总指挥的指令下，操作人员分别将各备用应急出线回路开关分闸，合发电机控制柜两路出线开关，将2#变低进线开关分闸，此时，发电机联络开关和3#、22#切换屏的发电机联锁开关自动合闸，相应市电联锁开关分断，同时，用秒表记录从断市电到切换屏应急电源指示灯亮的时间，在15秒内有效，若超出，应对时间继电器调整。

2、操作人员在指令下，依次合应急照明、消防中心、电梯、防灾箱、生活泵和消防泵电源开关，观察发电机的运行情况，并记录其电压、电流、频率、油压和温升。

3、运行正常后，恢复市电，此时发电机在2—3分钟后停机，各备用应急出线回路开关处于合闸状态。

4、再次停市电，自启动发电机，测试备用电源切换时间，达到要求后，记录其电压、电流、频率、油压和温升，从消防中心观察各双电源切换箱的动作情况，切换应正常。

发电机组调试方案一、工程概况：该工程是***开发有限公司兴建的商住楼，位于广州市***，交通方便，地理位置优越。

***大厦配备一台800KW 柴油发电机，15 秒内应急自起动与市电进行电气机械连锁,避免并列运行,消防时作消防应急电源,平时可作重要负荷备用电源。

此方案即专门针对此发电机组试运行而制订。

二、设备试运转的目的与范畴：（一）目的：安装的最后阶段就是设备试运转及其调节实验。

通过设备单机、无负荷运转，检查机械和各系统联动的实际状况，并通过运转过程中必要的调节实验使机械和各系统联动达成正常运转，符合使用规定。

（二）范畴：1、柴油发电机组空载、带载整车试运转三、设备试运转的根据和原则：1、GB50231-98《机械设备安装工程施工及验收通用规范》；2、GB50303-《建筑电气工程施工质量验收规范》；3、ZJQ00-SG-006-《建筑电气工程施工工艺原则》3、设计图纸及设计修改、变更资料；4、设备技术文献。

四、调试工作机构图：调试领导小组技术负责人电气专业负责人厂家技术负责人调试班组五、设备运转应含有的条件(一)参加试运转的设备及其附属装置（涉及：电气、仪表等），均应按设计图纸以及设备技术文献全部施工完毕，且经检查验收质量符合规定。

工程对应施工统计及资料应齐全，设备的电气（仪表）控制等装置均应按系统检查完毕，应符合试运转规定。

（二）试运转需要空载、带载运行均能满足试运转规定；（三）试运转需用的材料、检测仪器，施工机具、安全防护设施及用品，应备齐且能满足试运转规定。

（四）对大型、复杂且十分重要的设备，应制订单项运转方案或运转操作规程。

设备试运转及调试方案，应经监理、建设单位审查审批同意后，试运转方可正式进行。

（五）参加试运转的人员，应熟悉设计，理解工艺流程及原理；熟悉设备技术文献，理解的构造及性能；掌握试运转程序及设备操作办法；六、试运前的准备工作（1）发电机容量满足负荷规定；（2）机房留有用于机组维护的足够空间；（3）机房地势不受雨水的侵入；（4）全部操作人员必须熟悉操作规程和安全性办法和方法；（2）检查全部机械连接和电气连接的状况与否良好；（6）检查通风系统和废气排放系统连接与否良好；（7）灌注润滑油、冷却剂和燃料；（8）检查润滑系统及燃料系统的渗漏状况；（9）检查启动电池充电状况；（10）检查紧急停机按钮操作状况；（11）调试的设备和系统进行全方面检查和清理，去除不良状况，整治质量缺点。

柴油发电机调试方案概述柴油发电机调试是确保发电机正常运行的关键步骤。

通过进行全面的调试，可以检查发电机的各个部件和系统，以确保其在各种工作条件下能够高效、可靠地运行。

本文档旨在提供一套完整的柴油发电机调试方案，以确保发电机的安全性、可靠性和性能。

调试步骤以下是柴油发电机调试的一般步骤：1.安装调试：在开始之前，确保发电机的安装已经完成，并确保连接正常。

检查发电机的基础和支撑结构是否牢固，并进行必要的调整和检修。

2.电气系统调试：首先，检查发电机的电气系统，包括电源线路、开关和电缆连接。

确保电气系统符合相关安全标准，并检查各个电气设备的工作状态和连接情况。

3.柴油供油系统调试：接下来，对发电机的柴油供油系统进行调试。

检查燃油箱的油位和清洁度，并确保柴油泵以及相关过滤器和阀门处于正常工作状态。

测试柴油喷油器的性能，并检查油压和喷油量是否符合要求。

4.冷却系统调试：对发电机的冷却系统进行调试，确保冷却液的循环和温度控制正常工作。

检查冷却液的水位和浓度，并确保散热器和风扇的正常运转。

5.发电机调速装置调试：测试发电机的调速装置，确保发电机能够在设定的转速范围内稳定运行。

调整调速装置的参数，以适应不同负载情况下的工作要求。

6.发电机保护系统调试：检查发电机的保护系统，包括电压保护、频率保护、过载保护和短路保护等。

测试保护系统的响应速度和准确性，并进行必要的调整。

7.信号和监控系统调试：最后，对发电机的信号和监控系统进行调试。

测试各个传感器和仪表的准确性和可靠性，确保监控系统能够及时、准确地监测发电机的状态。

调试工具在柴油发电机的调试过程中，可以使用以下工具：•多用途电表：用于测量电气系统参数，如电压、电流和电阻。

•柴油压力表：用于测量柴油供油系统的油压。

•温度计：用于测量冷却系统的温度，如冷却水的进出口温度。

•手持式调速器：用于调整发电机的转速。

•数字信号发生器：用于模拟各种信号输入，以测试发电机的保护系统。

ats柴油发电机组全自动控制柜参数设置（原创版）目录一、ATS 柴油发电机组全自动控制柜简介二、ATS 柴油发电机组全自动控制柜的参数设置三、ATS 柴油发电机组全自动控制柜的功能及原理四、ATS 柴油发电机组全自动控制柜的应用场景及优势五、结语正文一、ATS 柴油发电机组全自动控制柜简介ATS 柴油发电机组全自动控制柜是一种采用双电源自动切换开关（ATS）技术的配电设备，可实现两路电源的全自动切换，包括市电与市电、市电与发电或发电之间的切换。

它主要由 ATS 双电源自动转换开关、PC 级的 ATS 智能控制器、空气保护开关、柴油发电机组启动蓄电池全自动浮充充电器、高级喷塑柜体及相关附件组成。

虽然发电机厂家把 ATS 全自动切换柜作为柴油发电机组的可选配置，但是大部分用户都选择使用，方便省心。

二、ATS 柴油发电机组全自动控制柜的参数设置ATS 柴油发电机组全自动控制柜的参数设置主要包括以下几个方面：1.额定电压：根据实际用电需求，选择合适的额定电压，一般为220/380（kv）。

2.额定频率：根据电网频率，选择合适的额定频率，一般为 50/60（hz）。

3.母线额定电流：根据负载电流大小，选择合适的母线额定电流，一般为 5（a）。

4.控制元件：根据实际应用需求，选择合适的控制元件，如断路器、接触器、继电器等。

5.智能控制器：选择具备较强智能化程度的控制器，以实现自动切换、自动启动、自动停机等功能。

三、ATS 柴油发电机组全自动控制柜的功能及原理ATS 柴油发电机组全自动控制柜的主要功能是实现两路电源的全自动切换，保证用户的正常用电要求。

其工作原理是：当原供应系统为市电时，如果市电停电，自动切换系统立即切断市供电并自动启动柴油发电机组；当市电来电正常后，延时 30 秒停柴油发电机，自动切换到市电供电。

如果原供应系统为柴油发电机，当发电机遇故障停机时，自动切换系统立即切断发电机供电并自动转换到市电供电。

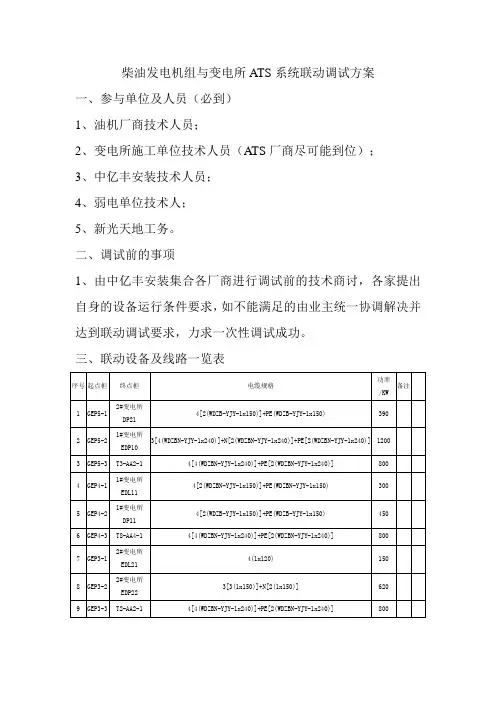

柴油发电机组与变电所ATS系统联动调试方案一、参与单位及人员（必到）1、油机厂商技术人员；2、变电所施工单位技术人员（ATS厂商尽可能到位）；3、中亿丰安装技术人员；4、弱电单位技术人；5、新光天地工务。

二、调试前的事项1、由中亿丰安装集合各厂商进行调试前的技术商讨，各家提出自身的设备运行条件要求，如不能满足的由业主统一协调解决并达到联动调试要求，力求一次性调试成功。

三、联动设备及线路一览表序号起点柜终点柜电缆规格功率/KW备注1 GEP5-1 2#变电所DP214[2(WDZB-YJY-1x150)]+PE(WDZB-YJY-1x150) 3902 GEP5-2 1#变电所EDP103[4(WDZBN-YJY-1x240)]+N[2(WDZBN-YJY-1x240)]+PE[2(WDZBN-YJY-1x240)] 12003 GEP5-3 T3-AA2-1 4[4(WDZBN-YJY-1x240)]+PE[2(WDZBN-YJY-1x240)] 8004 GEP4-1 1#变电所EDL114[2(WDZBN-YJY-1x150)]+PE(WDZBN-YJY-1x150) 3005 GEP4-2 1#变电所DP114[2(WDZB-YJY-1x150)]+PE(WDZB-YJY-1x150) 4506 GEP4-3 T8-AA4-1 4[4(WDZBN-YJY-1x240)]+PE[2(WDZBN-YJY-1x240)] 8007 GEP3-1 2#变电所EDL214(1x120) 1508 GEP3-2 2#变电所EDP223[3(1x150)]+N[2(1x150)] 6209 GEP3-3 T2-AA2-1 4[4(WDZBN-YJY-1x240)]+PE[2(WDZBN-YJY-1x240)] 800四、油机运行前的检查等相关工作1、柴油发电机组机务安装全部结束：供油系统安装结束，发电机装入所需的润滑油，消音、排气装置、冷却循环系统等均安装完毕。

柴油发电机组调试方案1. 引言柴油发电机组是一种使用柴油作为燃料的发电设备，广泛应用于建筑工地、野外施工、应急备用电源等场合。

为确保柴油发电机组的正常运行和高效发电，需要对其进行调试。

本文将详细介绍柴油发电机组调试的方案和步骤。

2. 调试前准备工作在进行柴油发电机组的调试之前，应先做好准备工作，包括但不限于以下几个方面：2.1 材料准备准备好调试所需的工具、仪器和相关配件，如扳手、电压表、电流表、接线端子等。

2.2 调试环境准备确保调试环境的安全和适宜性，包括通风良好、无明火、无易燃物等。

2.3 操作手册准备熟悉并准备好相应的操作手册，包括柴油发电机组的安装手册、使用手册和维护手册等。

3. 调试步骤柴油发电机组的调试步骤主要包括以下几个方面：3.1 机组外观检查检查机组外观是否完好，包括机箱、进气道、排气道、燃油箱等部件是否有损坏或渗漏现象。

3.2 机组内部检查打开机组的外罩，检查内部的关键部件，包括柴油机、发电机、控制器等，确保其无损坏或松动。

3.3 燃油系统调试检查燃油系统中的燃油质量和燃油管道是否畅通，需要排空管道中的空气和杂质，并确保燃油箱中的燃油充足。

3.4 电气系统调试接通电源后，检查电缆的接线是否正确，并通过电压表和电流表等仪器，检测电压和电流是否稳定。

3.5 启动发动机按照操作手册的要求，启动柴油发动机，并在启动过程中观察和记录发动机的工作状态。

3.6 负载调试连接负载设备，如灯具、电动工具等，调整负载的大小，观察柴油发电机组在不同负载下的电压和电流的稳定性。

3.7 性能检测根据操作手册的要求，对柴油发电机组的性能进行检测，包括输出功率、输出电压、频率等参数的测量和记录。

4. 调试注意事项在进行柴油发电机组调试时，需要注意以下几点：•严格按照操作手册的要求进行调试，不得随意更改设备的设置和参数。

•保持调试环境的安全性，注意防火防爆措施，并避免长时间工作造成设备过热。

•在调试过程中，及时记录调试结果和发现的问题，便于后续的维护和改进。

联合调试方案统筹在调试前，各联合调试组应统一准备调试所需的仪器、设备及工具，并对其进行检测和校准，确保调试的准确性和可靠性。

在调试过程中，如有需要，各组应及时向项目经理部提出调配仪器、设备及工具的申请，以保证调试工作的顺利进行。

4.4调试资料统筹各联合调试组应按照工程设计文件和调试方案要求，编制调试记录、调试报告、调试资料等，提交给项目经理部进行审核和归档。

在联动调试时，主体调试组应组织各调试组进行资料交流和协调，确保调试资料的准确性和完整性。

5调试安全措施5.1调试前的安全准备在调试前，各联合调试组应对调试工作场所进行安全检查和安全培训，确保调试人员了解调试区域的安全要求和注意事项。

同时，应对调试仪器、设备及工具进行检查和保养，确保设备的安全性和可靠性。

5.2调试过程中的安全措施在调试过程中，各联合调试组应按照安全要求和注意事项进行操作，确保调试过程的安全性。

如发现安全隐患或异常情况，应及时采取措施进行处理，确保人员和设备的安全。

5.3调试后的安全处理在调试结束后，各联合调试组应对调试现场进行清理和整理，确保现场的安全和整洁。

同时，应对调试仪器、设备及工具进行保养和归档，以备下次调试使用。

6调试质量控制6.1调试前的质量准备在调试前，各联合调试组应对调试工作进行认真的准备和规划，制定详细的调试方案和进度计划，确保调试工作的有序进行。

6.2调试过程中的质量控制在调试过程中，各联合调试组应按照调试方案和进度计划进行调试工作，确保调试工作的准确性和完整性。

如发现问题或异常情况，应及时进行处理和记录，确保调试工作的质量和可靠性。

6.3调试后的质量评估在调试结束后，各联合调试组应对调试工作进行评估和总结，发现问题和不足，及时进行改进和优化，以提高调试工作的质量和效率。

同时，应对调试资料进行审核和归档，以备后续工作的参考和借鉴。

调试中心负责提供调试仪器和设备。

各联合调试组需要向调试中心提出仪器和设备需求计划，若需要临时采购，需要经过项目经理批准并备案。

目录1编制目的-1-2编制依据-1-3调试质量目标-1-4系统及主要设备技术规范-1-5调试范围-2-6调试应具备的条件-2-7调试工作程序-2-8调试步骤-3-9组织分工-5-10安全注意事项-5-11附录：危险源预控措施错误!未定义书签。

12工程建设强制性条文检查表错误!未定义书签。

1编制目的1.1 为了指导和规范柴油发电机组设备及系统的调试工作，保证柴油发电机组设备及系统能够安全稳妥地投入运行，特制定本方案。

1.2 检查柴油发电机组与保安段保护及联锁动作的正确性、可靠性。

2编制依据2.1《电气装置安装工程电气设备交接试验标准GB50150（2006年版）》。

2.2《火电工程调整试运质量检验及评定标准（1996年版）》。

2.3《电力建设安全工作规程（火力发电厂部分）》（DL5009-2002）。

2.4《250至3200千瓦柴油发电机组通用技术条件》（GB2820-81）。

2.5 《工程建设标准强制性条文－电力工程部分（2006版）》。

2.5 设备厂家提供的技术资料图纸。

3调试质量目标符合《火电工程调整试运质量检验及评定标准（1996年版）》中有关系统及设备的各项质量标准要求，全部检验项目合格率100%，优良率90%以上，满足机组整套启动要求。

专业调试人员、专业组长应按调试质量控制点对调试质量的关键环节进行重点检查、控制，发现问题应及时向上级领导汇报，以便协调解决，保证启动调试工作的顺利进行。

4系统及主要设备技术规范4.1 系统概述有限公司（5X350MW）工程组设一段400V保安MCC,—台快速启动的柴油发电机组作为事故（备用）保安电源。

正常运行时，柴油发电机组除设有事故自动启动方式外，还设有就地控制柜控制和集控室远方控制两种控制方式。

该柴油发电机组为英泰牌柴油发电机组。

在厂用电失去情况下，能够自动启动，接到启动指令后在60秒内一次启动成功且带至满负荷。

柴油发电机组设有自动同期装置，在试验时柴油发电机可以与保安段并列运行。

柴油发电机组调试方案一、调试前准备工作柴油发电机组的调试是确保其正常运行和高效发电的重要环节。

在进行调试之前，需要做好以下准备工作。

1. 检查设备完好性：检查发电机组的各个部件是否完好，包括柴油机、发电机、控制系统等。

确保设备无损坏或异常磨损。

2. 检查供电：检查发电机组的供电情况，确保其接入电力系统，并具备正常的电源供应。

3. 环境检查：确认发电机组工作环境是否符合要求，包括通风良好、无易燃物品、无大量尘土等。

二、调试步骤1. 连接设备：将发电机组与电力系统进行连接，确保连接线路正确无误。

根据电路图连接导线。

2. 检查系统参数：检查控制系统的参数设置，确保各项参数与运行要求一致。

包括额定转速、电压设定、频率设定等。

3. 发动机启动：按照发动机操作手册中的步骤正确启动柴油发动机，观察启动过程中是否有异常情况出现。

4. 稳定运行：等待发动机达到稳定运行状态，检查转速、电压和频率是否在正常范围内。

5. 负载测试：逐步增加负载，观察发电机组在不同负载条件下的工作情况。

记录并检查发电机组的输出功率、电压和频率是否稳定。

6. 故障排除：如果在调试过程中发现问题，要及时进行故障排除。

检查故障原因并修复，确保发电机组可以正常运行。

7. 调整参数：根据测试结果和实际需求，调整发电机组的参数。

根据实际情况调整转速、电压和频率等参数，以满足用户需求。

三、安全注意事项在进行柴油发电机组调试时，需要注意以下安全事项，确保人员和设备的安全。

1. 人身安全：操作人员必须佩戴好个人防护装备，包括安全帽、防护鞋、防护眼镜等。

确保操作人员的人身安全。

2. 灭火设备：调试现场应配备灭火设备，确保一旦发生火灾，可以及时灭火。

3. 注意通风：调试现场应保持良好的通风，排除尾气和燃烧产物。

4. 严禁吸烟：调试现场严禁吸烟，防止引发火灾事故。

5. 严禁酒后操作：操作人员应保持清醒状态，严禁酒后操作发电机组。

四、调试结果与记录在完成柴油发电机组的调试后，需要对调试结果进行记录，并进行评估。

威尔信P1650E柴油发电机组调试方案机组调试（1）柴油发电机组电气调试方案A.发电机本体调试用10000V兆欧表测量的绝缘电阻应大于0.5M。

测量的直流电阻换算至发电机出厂试验同温度下的电阻误差应小于2% 。

B.发电机保护回路的整组试验（2）发电机投运前试验发电机出口开关断开，全部投入，发电机升压至空载额定电压，在母线与发电机输出电压两侧进行核相试验。

发电机输出电压的出线标识与母线相序相符。

（3）机组试运行调试。

机组空负荷运行：用机组的启动装置手动启动柴油发电机无负荷试车，检查机组的转动和机械传动有无异常，供油和机油压力是否正常，冷却水温是否过高，转速自动和手动控制是否符合要求：如发现问题，及时解决。

柴油发电机无负荷试车合格后，再进行，检查机身和轴承的温升；只有机组空载试验合格，才能进行带负荷试验。

检测机组的保护性能：采用仪器分别发出机油压力低、冷却水温高、过电压、等信号，机组应立即启动保护功能，并进行报警。

采用相序表对市电与发电机电源进行核相，相序应一致。

机组带负荷试验：机组在额定转速下发电，检查机组带负荷运行时各主要指标。

分别在25%负荷运行1小时、50%负荷运行1小时、75%负荷运行2小时和100%负荷运行0.5小时，测试结果应符合机组设计要求。

机组满负荷试验：进行满负荷状态下机组的各项性能试验，根据要求完成机组满负荷运行时间。

与系统的联动调试：人为切断市电电源，主用机组应能在设计要求的时间内自动启动并向负载供电。

恢复市电，备用机组自动停机。

试运行验收：对受电侧的开关设备、自动或手动和保护装置等进行试验，试验合格后，按设计的备用电源使用分配方案，进行负荷试验，机组和电气装置连续运行无故障。

方可交接验收。

柴油发电机组调试方案一、准备工作1.确认发电机组的安装位置，保证有足够的空间和通风条件。

2.确认柴油发电机组的供电电源和电器线路，并进行必要的电气接线工作。

3.安装排气管道和冷却系统，确保热气和废气的排放通畅。

4.加注燃油和冷却液，检查油位和冷却液位是否达到标准要求。

5.检查发电机组的机械部件和电气设备是否完好，有无松动和损坏现象。

二、机械调试1.检查柴油发动机各部位的润滑油和冷却液是否正常，确保油液的流动畅通。

2.检查风扇和冷风罩是否安装正常，风扇转动是否灵活。

3.检查曲轴、连杆、活塞、气门等部件的间隙是否符合要求，调整必要的间隙。

4.启动柴油发动机，检查各传动装置和运动部件是否正常，有无异常声音和异味，确保运转平稳。

三、电气调试1.连接柴油发动机和电力系统的电气线路，确保接线正确并牢固。

2.检查发动机电源开关和控制面板的电源输入和输出是否正常。

3.启动柴油发电机组，检查电流、电压、功率因素、频率等参数是否正常，调整发电机的输出电压和频率至标准范围内。

4.检查自动切换开关的功能是否正常，确认其在停电时能够自动切换至发电机组供电模式。

5.检查紧急停机装置的功能是否正常，确认能够在紧急情况下及时切断电源。

四、试运行和调整1.试运行柴油发电机组，观察参数和指示器是否正常，记录运行状态和性能数据。

2.根据试运行数据，进行必要的调整，如调整燃油喷射量、冷却液流量，以提高柴油发动机的效率和性能。

3.检查发电机组的噪声和振动是否在正常范围内，如有异常情况，进行必要的调整和维修。

4.检查排放气体是否符合环保要求，根据需要进行废气处理装置的调试和安装。

五、记录和整理1.记录柴油发电机组的调试数据和调整结果，用于后续的日常维护和运行管理。

2.整理柴油发电机组的相关资料和技术文件，确保能够及时修复故障和进行日常维护。

以上是柴油发电机组的调试方案，通过逐步检查和调整，可以确保发电机组的正常运行，提高发电效率，延长设备使用寿命。

柴油发电机组调试方案准备工作：1.根据发电机组的参数和规格，准确地选择并携带必要的测试工具和设备，包括万用表、电流表、电压表、功率因数表、噪音测量仪、温度计等；2.确保所需的燃料和润滑油的足够供应，并检查燃油和润滑油的质量和清洁度；3.检查发电机组的机械部件，确保其完好无损，清洁，并进行必要的维护和保养；4.对于新购买的发电机组，必须进行初始安装和摆正，确保其基础牢固稳定，并消除任何不平衡和振动。

调试步骤：1.检查发电机组的机械部件，确保所有传动零件正确安装，并进行必要的润滑；2.检查发电机组的电气部件，确保所有电缆和连接器正确连接，并检查电气绝缘的质量；3.检查燃油系统，确保其畅通无阻，可靠供应燃油，并检查燃油喷射器的喷射质量；4.检查冷却系统，确保冷却水循环良好，并检查冷却液的温度和压力；5.连接发电机组到电网，确保电网的电压和频率与发电机组的参数匹配；6.启动发电机组，注意观察发电机组的起动过程，检查机械部件和电气部件的工作是否正常；7.使用万用表等测试工具，检查发电机组的电气参数，包括电压、电流、频率、功率因数等，确保其符合设计参数；8.使用噪音测量仪，测量发电机组的噪音水平，并根据需要进行噪音隔离和降噪处理；9.检查发电机组的燃油消耗情况，以及冷却水的温度和压力，确保其在正常范围内；10.运行发电机组一段时间后，进行停机，检查发电机组是否存在任何机械故障或电气故障；11.完成调试后，根据需要进行必要的维护和保养，清洁机械部件和电气部件，更换燃油和润滑油，并记录调试结果和发现的问题和解决方案。

安全注意事项：1.在调试过程中，要严格按照操作规程和注意事项，避免过度使用或错误使用测试工具和设备；2.在进行高电压和高电流测量时，务必注意安全，戴好绝缘手套和安全眼镜；3.在进行润滑油更换和燃油加注时，要避免漏油和溅油，防止油污污染环境；4.在进行高温检查时，注意防烫，必要时佩戴耐高温手套和隔热服装；5.如果发现任何异常情况或有危险因素存在，立即停止调试工作，并采取相应措施加以解决。

柴油发电机组ATS手动和自动操作方式
柴油发电机组ATS是Automatic transfer switching equipment的缩写，中文名称为双电源切换开关。

一般情况下，作为应急电源使用的柴油发电机组都需要配有ATS，很多客户对于柴油发电机组ATS的操作方式知之甚少，今天金动创展就为大家详细介绍一下，希望对大家有所帮助。

1、柴油发电机组ATS模块手动操作方式：打开电源钥匙后，按模块“手动”键直接启动，当柴油发电机组启动成功正常运行后，与此同时自动化模块也进入自检状态，它会自动进入升速状态，升速成功后机组将会根据模块的显示进入自动合闸与网电并网。

2、柴油发电机组ATS模块自动操作方式：将模块设置在“自动”位置，机组进入准启动状态，在自动状态下，通过外开关信号，对市电状态自动长期检测、判别。

一旦市电有故障、失电时，即刻进入自动启动状态。

当市电来电时，它将会自动切换分闸降速停机。

当市电恢复正常后，经系统3S确认，机组自动跳闸退网，延时3分钟，自动停机，并自动进入下一个自动启动的准备状态。

值得注意的是：其实作为常用电源使用的柴油发电机组，并不一定需要配有ATS，所以为了更好的节省企业不必要的支出，您在选购柴油发电机组时，一定要记得向生产厂家询问机组是否配有ATS。

ats柴油发电机组全自动控制柜参数设置柴油发电机组是现代社会中重要的备用电源设备，广泛应用于企业、医院、数据中心等领域。

其中，ats柴油发电机组全自动控制柜作为控制核心，具有自动启动、停止、切换等功能，大大提高了发电机组的自动化程度。

本文将详细介绍ats柴油发电机组全自动控制柜的参数设置方法，以帮助用户更好地使用和维护设备。

一、柴油发电机组概述柴油发电机组由柴油发动机、发电机、控制柜等部分组成。

其中，控制柜负责对整个发电机组进行监控和控制，确保发电机组在正常运行状态下为负载提供稳定、可靠的电源。

二、控制柜功能与参数设置全自动控制柜具有以下功能：1.自动启动：当市电停电时，控制柜会自动启动柴油发动机，发电机组开始发电。

2.自动停止：当市电恢复时，控制柜会自动停止柴油发动机，发电机组停止发电。

3.自动切换：当市电与发电机组电源切换时，控制柜可实现无缝切换，确保负载供电不间断。

4.保护功能：控制柜对发电机组进行过载、短路、欠压、过热等保护，确保设备安全运行。

5.参数设置：用户可根据实际需求，对控制柜进行参数设置，以满足不同场景的用电需求。

三、全自动控制柜的工作原理全自动控制柜通过传感器、控制器、执行器等组成一个闭环控制系统。

当市电停电时，控制器检测到信号，发送启动指令给执行器，执行器驱动柴油发动机启动。

同时，控制器对发电机组运行参数进行监控，根据需要调整发动机转速、燃油喷射等参数，保证发电质量。

当市电恢复时，控制器检测到信号，发送停止指令给执行器，发动机逐渐降速至停机。

四、参数设置方法与步骤1.断开控制柜电源，确保安全后进行操作。

2.打开控制柜面板，找到参数设置界面。

3.使用控制器提供的操作手册，根据提示设置所需参数。

常见参数包括：额定电压、额定频率、电流、启动方式等。

4.设置完成后，检查各项参数是否正确，如需调整，可重新设置。

5.确认无误后，关闭控制柜面板，恢复电源。

五、注意事项与维护1.定期检查控制柜内元器件，确保正常运行。

ats柴油发电机组全自动控制柜参数设置柴油发电机组作为一种重要的电源设备，广泛应用于各领域。

其中，ats 柴油发电机组全自动控制柜具有自动切换、智能控制等功能，大大提高了发电机组的可靠性和稳定性。

本文将为大家介绍如何设置ats柴油发电机组全自动控制柜的参数，并提供一些常见问题及解决方案。

一、柴油发电机组简介柴油发电机组由柴油发动机、发电机、控制柜等部分组成。

其中，控制柜是发电机组的“大脑”，负责对整个发电机组进行监控和控制。

ats柴油发电机组全自动控制柜具有智能化、自动化程度高、操作简便等特点。

二、控制柜概述控制柜主要包括以下几部分：1.电源模块：负责为控制柜内部提供稳定的电源。

2.切换模块：实现发电机组与市电之间的自动切换。

3.保护模块：对发电机组进行过载、短路等保护。

4.显示模块：显示发电机组的工作状态和参数。

5.通信模块：实现与其他设备的通信和数据交换。

三、参数设置方法1.设置电源参数：根据实际需求，设置控制柜的电源类型、电压、频率等参数。

2.设置保护参数：根据发电机组的性能和负荷能力，设置过载、短路等保护参数。

3.设置切换参数：设置切换阈值、切换速度等参数，确保在市电断电时能迅速切换至发电机组供电。

4.设置显示参数：根据需求，设置显示内容、界面等。

5.设置通信参数：根据实际应用场景，设置通信协议、接口等。

四、常见问题与解决方案1.问题：控制柜无法正常切换市电与发电机组供电。

解决方案：检查切换模块线路是否正常，调整切换阈值和速度。

2.问题：发电机组频繁过载。

解决方案：调整保护模块参数，增大允许负载。

3.问题：控制柜显示异常。

解决方案：检查显示模块线路和参数设置，修复或更换故障部件。

五、注意事项1.在进行参数设置时，请务必关闭电源，以免发生触电事故。

2.定期检查控制柜内部元件，确保其正常工作。

3.保持控制柜清洁，避免进水、潮湿。

4.按照厂家提供的说明书进行操作和维护。

通过以上步骤，您可以完成ats柴油发电机组全自动控制柜的参数设置。
