AN9613XW接地导通电阻测试仪C0

AN9611接地导通电阻测试仪操作规程1 目的为使测试电阻值准确可靠，避免误操作造成测试失准或仪表损坏，特制订本规程。

2 主要技术参数2.1 使用环境：温度：20±1.5℃湿度：小于80%无腐蚀性气体及导电尘埃影响。

2.2.试验电流(允许误差：±5%) (5~30)A2.3.试验电流(允许误差：±5%) 10A / 25A2.4.测量范围 10A: (0~600)mΩ； 25A: (0~300)mΩ2.5.最大允许误差±2.5% 分辨率 1 mΩ2.6.电流源空载电压＜6V2.7.输出频率 50Hz/60Hz3 操作程序3.1 使用前首先接通电源进行检查(不接测试线).逐一选择各工作状态,选择各预置值,启动测试,观察各测试项显示情况.若接通电源后有异常现象,如无显示、无键响应、不启动、无输出，就关闭电源开关并拔掉电源插头，检查位于仪器后面板的保险丝是否完好及机内电连线是否连接良好。

确认检查完好后再次开启动。

3.2 接通仪器电源后，约延时5秒仪器进入待机状态。

3.3 预置1、在待机状态时按“预置”键进入预置状态，预置电阻显示窗口数值闪动，此时可按“增”“减”键修预置电阻值。

2、在待机状态时按“预置”键进入预置状态，预置电流显示窗口数值闪动，此时可按“增”“减”键修改测试电流输出的预置值。

3、按动“预置”键至测试时间显示窗口数值闪动，此时可按“增”“减”键修改预置测试时间。

4、按动“预置”键至预置电阻显示窗口数值闪动，此时可按“增”“减”键修改预置电阻5、在完成预置电阻后，按动“预置”键预置测试时间值。

3.4校验校验步骤：使仪器处于待机状态，按下图所示将测试线接至仪器的“恒流输出”，“测量输入”端子，再将两测试线的另一端短接后按“启动”键，这时接地电阻测量值显示窗口应显示测试线电阻和接触电阻的实测值，若显示为“0.000”，表示仪器已经校验过；若不为“0.000”，则应按下“校验”键约2秒钟至实测值变为“0.000”，按“停止”键，仪器即校验好，再进行测试时，便能自动消除测试线电阻和接触电阻。

接地导通测试仪的操作规程1.技术性能开机接好本仪器电源，接地端良好接地，接通电源开关，延时5秒仪器处于待机状态。

预置(1)按动“预置”键至预置接地电阻显示窗口数值闪动，可用“增”或“减”键修改电阻预置值。

(2)按动“预置”键至测试时间显示窗口数值闪动，可用“增”或“减”键修改测试时间预置值。

预置范围1-999秒，超出范围为连续测试，显示“LLL”。

(3)按动“预置”键至报警指示灯闪烁，可用“增”或“减”键确定测试开路时报警声的有无。

规定如下：指示灯闪烁有警声，指示灯熄灭无警声。

(4)按动“预置”键至输出频率指示灯 50Hz/ 60Hz闪动，可用“增”或“减”键选择输出频率。

(5)全部测试参数预置完成后，按动“预置”或“停止”键返回待机状态。

校验(1)使仪器处于待机状态，先将测试时间预置为“LLL”。

(2)将测试线接至仪器的“恒流输出”（黑线）、“测量输入”（红线），再将测试线的另一端短接。

(3)按动“启动”键，电阻显示窗口数值闪动，若为“0”，表示已校验，若不为“0”，则按动“校验”键约2秒钟至实测值为“0”，按动“停止”键返回待机状态。

测试(1)将两测试线接至仪器的“恒流输出”（黑线）、“测量输入”（红线），再将两测试线的另一端分别接被测物体的接地端和被测物体壳体（金属裸露处）。

(2)按动“启动”键，仪器进入测试状态并自动记忆所有预置参数，输出指示灯亮。

在测试过程中，测试时间显示窗口开始倒记时，接地电阻显示窗口显示被测物体的接地端和被测物体壳体之间的测量电阻值，若小于预置报警电阻值，测试时间到零则仪器发出一声清脆的“嘟”声，说明测试合格。

若大于预置报警电阻值，则仪器发出断续的“嘟-嘟-”报警声，报警指示灯及接地电阻显示窗口数值闪动，说明测试不合格，此时按一下“停止”键可消除报警声，再按一下“停止”键可返回到待机状态。

若测试状态时，测试线开路，则接地电阻显示窗口显示“————”，若开路报警设置为开，则仪器发出断续的“嘟-嘟-”报警声，此时按一下“停止”键可返回到待机状态。

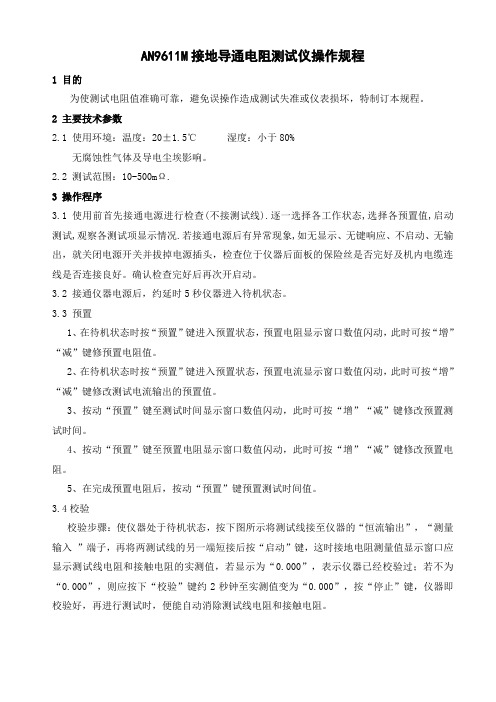

AN9611M接地导通电阻测试仪操作规程1 目的为使测试电阻值准确可靠，避免误操作造成测试失准或仪表损坏，特制订本规程。

2 主要技术参数2.1 使用环境：温度：20±1.5℃湿度：小于80%无腐蚀性气体及导电尘埃影响。

2.2 测试范围：10-500mΩ.3 操作程序3.1 使用前首先接通电源进行检查(不接测试线).逐一选择各工作状态,选择各预置值,启动测试,观察各测试项显示情况.若接通电源后有异常现象,如无显示、无键响应、不启动、无输出，就关闭电源开关并拔掉电源插头，检查位于仪器后面板的保险丝是否完好及机内电缆连线是否连接良好。

确认检查完好后再次开启动。

3.2 接通仪器电源后，约延时5秒仪器进入待机状态。

3.3 预置1、在待机状态时按“预置”键进入预置状态，预置电阻显示窗口数值闪动，此时可按“增”“减”键修预置电阻值。

2、在待机状态时按“预置”键进入预置状态，预置电流显示窗口数值闪动，此时可按“增”“减”键修改测试电流输出的预置值。

3、按动“预置”键至测试时间显示窗口数值闪动，此时可按“增”“减”键修改预置测试时间。

4、按动“预置”键至预置电阻显示窗口数值闪动，此时可按“增”“减”键修改预置电阻。

5、在完成预置电阻后，按动“预置”键预置测试时间值。

3.4校验校验步骤：使仪器处于待机状态，按下图所示将测试线接至仪器的“恒流输出”，“测量输入”端子，再将两测试线的另一端短接后按“启动”键，这时接地电阻测量值显示窗口应显示测试线电阻和接触电阻的实测值，若显示为“0.000”，表示仪器已经校验过；若不为“0.000”，则应按下“校验”键约2秒钟至实测值变为“0.000”，按“停止”键，仪器即校验好，再进行测试时，便能自动消除测试线电阻和接触电阻。

图3-1接线示意图3.5正常测试按图3-1中所示接，将仪器的测试线接至“恒流输出”、“测量输入”端子，再将两测试线的另一端分别接到被测电器的接端和可触及的金属壳体，按“启动”键后，仪器进入测试状态，此时，输出指示灯亮。

Fluke 961C是一款业界知名的电子测量仪器，广泛应用于工业、电子、通讯等领域。

其英文参数是指该仪器在英文规格书中所列出的各项技术参数和性能指标。

以下将对Fluke 961C的英文参数进行详细介绍。

一、仪器型号Fluke 961C二、直流电压测量1. 测量范围：0-1000V2. 分辨率：0.1mV3. 精度：±(0.05+2)三、交流电压测量1. 测量范围：0-750V2. 分辨率：0.1mV3. 精度：±(0.5+3)四、直流电流测量1. 测量范围：0-10A2. 分辨率：0.1μA3. 精度：±(0.2+2)五、交流电流测量1. 测量范围：0-10A2. 分辨率：0.1μA3. 精度：±(0.5+3)六、电阻测量1. 测量范围：0-100MΩ2. 分辨率：0.1Ω3. 精度：±(0.5+3)七、电容测量1. 测量范围：0-0μF2. 分辨率：0.01μF3. 精度：±(1+5)八、频率测量1. 测量范围：0-100kHz2. 分辨率：0.01Hz3. 精度：±0.1九、温度测量1. 测量范围：-200°C～1372°C2. 分辨率：0.1°C3. 精度：±(0.75+2)十、其他参数1. 显示：5-3/4位LCD显示屏2. 自动关机：可设置时间3. 工作温度：0°C～40°C4. 存储温度：-30°C～60°C5. 电源：9V电池6. 尺寸重量：191mm×89mm×35mm，约380g通过以上英文参数的介绍，我们可以清晰地了解到Fluke 961C在各项测量参数上的性能表现。

该仪器在直流/交流电压、直流/交流电流、电阻、电容、频率、温度等方面都表现出色，精度高、分辨率细腻。

其具备5-3/4位LCD显示屏、自动关机功能以及良好的温度适应性，操作方便实用。

钳形接地电阻查验仪技能参数★功用特征：
适用于丈量各种接电设备的接地电阻值，也可丈量低阻导体的电阻值。

LCD数字闪现，读数便当，分辩率高。

具有抗地电压烦扰的才调。

辅佐接地电阻小于十KOmega;，对查验无影响。

接地查验回路开路时，能给出提示符。

可丈量地电压、地电阻率。

电池供电，带着便当。

★技能参数：
★闪现屏：4位LCD数字闪现。

高28.5mm、宽47mm
★钳口规范：长形钳口32mm;x;65mm，圆形钳口phi;32mm
★钳口开口：长形钳口28mm，圆形钳口phi;32mm
★作业温度：-十℃-55℃
★作业湿度：十%-90%
★仪器质量：长形钳口1320g(含电池)圆形钳口1120g(含电池)★电源：4节五号碱性干电池（6v）
★仪器规范：长形钳口长293mm、宽90mm、厚66mm
圆形钳口：长260mm、宽90mm、厚66mm
★丈量计划（Omega;）：0.1~0.99、.0~49.9、50.0~99.5、十
0~199、200~395、400~590、600~十00
★分辩力（Omega;）：0.01、0.1、0.5、1、5、十、20
★准确度（Omega;）：plusmn;（1%+0.01Omega;）、plusmn;（1.5%+0.1Omega;）、plusmn;（2%+0.5Omega;）、plusmn;
（3%+1Omega;）、
plusmn;（6%+5Omega;）、plusmn;（十%+十Omega;）、plusmn;（20%+20Omega;）。

AN9613接地导通电阻测试仪通信协议在使用本机与PC机进行通信时，必须要保证：1.本机RS232/485地址设置与上位机所选地址一致！2.本机RS232/485波特率设置与上位机所选波特率一致！3.上位机按照“下传命令数据格式”发送命令！否则通信将不能实现！B.1 握手协议由主机和从机组成的测控网络中（图B-1所示），一次通信是首先由主机的下传命令发起的，以从机的应答结束。

所以握手协议采用单向握手协议，即仅在从机的上传数据中有关于接收主机数据是否正确的信息，主机根据此信息确定是否重发控制命令。

而主机在收到从机的上传数据后，可根据其所带的校验字，来判断上传数据是否正确，如有误，则向从机重发命令。

图B-1 握手协议B.2 通信数据格式本协议采用数据帧的格式在主机与从机之间进行数据传送，数据帧包括“下传命令”和“上传应答”两大类的格式。

B.2.1 下传命令数据格式（1）帧头：1字节，固定为7BH，即…{‟的ASCII码。

（2）有效字节数：1字节，数值为地址码+命令<参数>串+校验和的字节总数，16进制数。

（3）从机地址：2字节（16进制数）。

a)0000H作为特殊的地址码，256台范围内所有的设备都可以接收并执行,但对该地址的控制指令、设置指令不做应答。

查询指令不能使用该地址；b)0001H~FFFFH为有效地址空间。

（4）命令<参数>串语法：a)命令：英文字母的ASCII码组成一个命令，长度最大为8个字母；命令按功能分为控制命令、查询命令和设置命令。

b)参数：参数均用ASCII码表示，数值表示方式为科学记数法（最长为9位有效数字）+固定单位。

c)规定：控制类命令：以字母…C‟开头；设置类命令：以字母…S‟开头；查询类命令：以字母…R‟开头；d)命令格式：控制类：命令*设置类：命令=参数*查询类：命令*e)设置类命令批处理命令格式：命令=参数；命令=参数；……命令=参数*f)查询类命令批处理命令格式：命令；命令；……命令*g)分隔符：<=> 命令与参数之间的分隔符（等号）<;> 命令与命令之间的分隔符为分号<,> 参数与参数之间的分隔符（逗号）<*> 命令串结束分隔符(星号)（5）校验和：1字节（16进制数），是对所发送数据校验的结果。

接地电阻测试仪MI2127接地电阻测试仪是一种可靠测试电接点接地电阻的测试仪器，帮助保护人员和设备免受电击和过电压伤害。

MI2127的基本介绍MI2127是由日本HIOKI公司生产的一款多功能接地电阻测试仪。

它能够同时测试耐电压、电阻、电流、接触电阻和接地电阻等指标。

该仪器旨在帮助用户实现更简单、更可靠、更高效的电气测试。

主要特点•测量范围广：MI2127能够对1Ω~2000Ω范围内的接地电阻进行测试。

•多样的测试方式：MI2127支持实时测试，存储测试结果，瞬时测试，并且能够计算和显示测试约束的标准值和实际测试值。

•可靠的数据记录：MI2127的内存能够记录多达1000组测试结果，以方便用户进行后续分析和查询。

•操作简便：MI2127的测试模式、结果标准等设置都是非常简单易懂的，即使是没有任何经验的测试人员也可以根据说明书轻松地掌握。

MI2127的使用方法MI2127的操作步骤相对简单，您可以参考以下步骤：步骤1：设置测试参数使用MI2127之前，你需要设置一些测试参数，例如测量范围。

通过选择和调整测试模式和测试范围，可以确保测试过程中的准确性和稳定性。

步骤2：操作测试仪在设置参数后，您可以将MI2127放在测试电气设备的接地端，然后打开仪器，开始测试。

在测试过程中，MI2127会自动记录和显示测试结果。

步骤3：根据测试结果进行判断测试完成后，MI2127会自动显示测试结果。

你需要根据测试结果，判断是否符合测试标准和规范，以进行后续处理或修复。

MI2127的应用范围MI2127可以在很多场合下使用，例如：•电力和能源行业：MI2127可以测试电力和能源设备的接地电阻，确保设备的安全稳定。

•铁路行业：MI2127可以测试铁路设备的接地电阻，以确保运行的安全和稳定。

•石油和化工行业：MI2127可以测试石油和化工设备的接地电阻，以避免电气火灾和爆炸的发生。

MI2127的优缺点优点•测试灵敏度高：MI2127适合测试高精度的接地电阻，可以检测到非常小的电阻差异。
