带轮的结构设计与V带的选用说明书

一、设计内容。

1. 已知条件：电机功率P=7.5Kw ，小带轮转速n 1=1440 r/min, 传动比i=2.5，传动比允许误差≤5%±轻度冲击；两班制。

2. 设计内容和要求。

1） V带传动的设计计算。

2） 轴径设计。

取45号刚时，按下式估算：3min 110 1.03pd n≥⨯，并圆整； 3） V带轮的结构设计。

选择带轮的材料、结构形式、计算基本结构尺寸；4） 用3D 软件设计零件及装配图，并标注主要的特征尺寸；5） 生成大带轮零件图（工程图），并标注尺寸、粗糙度等。

二、 V 带传动总体设计1. 确定计算功率ca P 。

由表8-7查得工作情况系数A K =1.2，故Pca=A K *p =14.3kw2. 选择V 带的带型。

根据ca P 、n 1由图8-10选用A 型。

3. 确定带轮的基准直径d d ，并验算带速v 。

1)初选小带轮的基准直径1d d 。

由表8-6和表8-8，取小带轮的基准直径1d d ＝125mm 。

2)验算带速v 。

按式（8-13）验算带的速度。

9.42m/s因为5/30/m s v m s <<，故带速合适。

3)计算大带轮的基准直径.根据式（8-15a ），计算大带轮的基准直径2d d 。

d d2＝i d d1＝312.5mm ,由表8-8圆整d d2=315mm4. 确定V 带的中心距a 和基准长度d L 。

1） 根据式（8-20），初定中心距 a 0=500mm 。

2） 由式（8-22）计算带所需的基准长度。

11220020()2()24d d d d d d d L a d d a π-≈+++=1708.8mm由表8-2选带的基准长度d L =1800mm3） 按式（8-23）计算实际中心距a 。

545.6mm5. 验算小带轮上的包角1α。

=159°＞90°6. 计算带的根数z 。

1）计算单根V 带的额定功率Pr 。

带传动（V带、联组窄V带、同步带）V带传动的设计计算设计计算设计实例V带轮传动设计实例设计有电动机驱动冲剪机床的普通V带传动。

电动机为Y160M—6,额定功率P=7.5kw，转速n1=970r/min，水泵轴转速为n2=300r/min,轴间距约为1000mm，每天工作8h。

One）设计功率Pd由表差得工况系数KA=1.2 Pd二KAP=1.2x7.5KW=9KWTwo）Three）选定带型根据Pd=9KW和n1=970r/min,由图确定为B型传动比n1n2=300=3.23970Four）小轮基准直径参考表和图，取dd1=140mm大轮基准直径dd2=dd11£=3.23x14010.01mm=447.7mm由表取dd2=450mmFive）水泵轴的实际转速n2=Six)带速1£nlddl10.01970x140=r/min=298.8r/mind2=ndp1n160x1000nx140__1000m/s=7.11m/s此处取dp1=dd1Seven)初定轴间距按要求取a0=1000mmEight)所需基准长度ndd2dd124a00=2a0+dd1+dd2+24501402n2=2x1000+140+450+mm=2870.9m设计计算设计实例由表选取基准长度Ld=2800mmNine) 实际轴间距a=a0+LdLd0228002870.92mm=964.6mm安装时所需最小轴间距amin二a-0.015Ld=(964.6-0.015x2800)mm =922.6mm张紧或补偿伸长所需最大轴间距amax=a+0.03Ld=(964.6+0.03x2800)mm=1084.6mmTen)小带轮包角a1=180°dd2dd1ax57.3°450__.6x57.3°=161.6°Eleven)单根V带的基本额定功率根据dd1=140mm和n1=970r/min由表查得B型带P1=2.11kw Twelve)考虑传动比的影响，额定功率的增量AP1由表查得AP1=0.306kwThirteen)V带的根数=(PPd1+P1)KaKL由表查得Ka=0.953由表查得KL=1.05二2.11+0.306X0.953X1.05=3.72根取4根9设计计算设计实例Fourteen)单根V带的预紧力FQ=500由表查得=0.17kgm2.5KadP2.59FQ=5001+0.17x(7.11)2N=265.4NFifteen)带轮的结构和尺寸此处以小带轮为例确定其结构和尺寸。

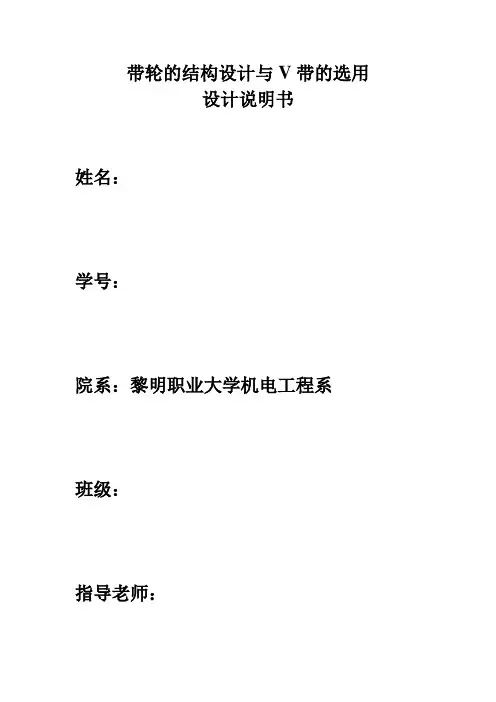

带轮的结构设计与V带的选用
设计说明书
姓名：
学号：
院系：黎明职业大学机电工程系
班级：
指导老师：
9.计算初压力F0. 根据参考文献﹙1﹚P172 查表8-1得V带每米长度质
量q=0.17kg/m 带入参考文献﹙1﹚P189的式8-24
有
F o=500×P c﹙2.5÷Kα－1﹚÷vz＋0.17×22²
=500×30×﹙2.5÷0.934－1﹚÷﹙22×8﹚＋0.17
×22 ²≈225﹙N﹚
计算初拉力F o=225N
10.计算作用在带轮轴上的压力Fq 根据参考文献（1）P189 式8-25 有F q=2ZF0sin﹙α1
÷2﹚=2×8×225×sin﹙159.6÷2﹚≈3543N
10.计算作用在带轮轴
上的压力F q=3543N
11.选定带轮型号根据参考文献﹙1﹚P178 D d1=140mm＜350mm，小轮
可选用辐板式结构P型;
D d2＞350mm，大轮可选用轮辐式结构E型10.主动轮选用辐板式结构P型，从动轮选择轮辐式结构E型
主编清华大学出版社出版
辐版式结构（P型）
轮辐式结构（E型）。

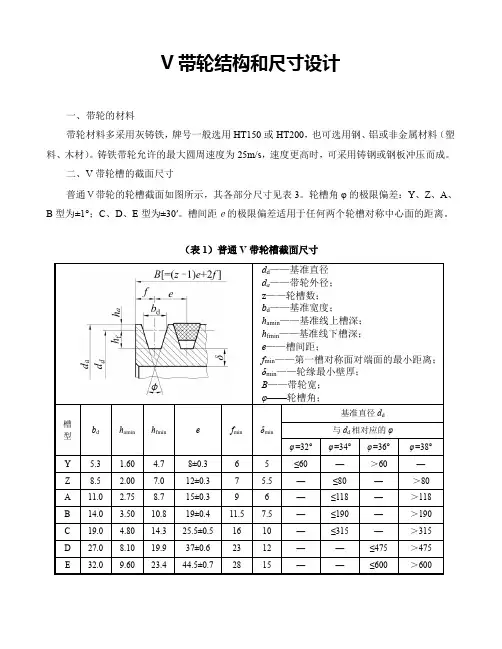

V带轮结构和尺寸设计一、带轮的材料带轮材料多采用灰铸铁，牌号一般选用HT150或HT200，也可选用钢、铝或非金属材料（塑料、木材）。

铸铁带轮允许的最大圆周速度为25m/s，速度更高时，可采用铸钢或钢板冲压而成。

二、V带轮槽的截面尺寸普通Ｖ带轮的轮槽截面如图所示，其各部分尺寸见表3。

轮槽角φ的极限偏差：Y、Z、A、B型为±1°；C、D、E型为±30′。

槽间距ｅ的极限偏差适用于任何两个轮槽对称中心面的距离。

（表1）普通V带轮槽截面尺寸三、V带轮的基本结构型式及尺寸带轮由轮缘、轮毂和轮辐组成。

按轮辐结构的不同分为以下四种基本型式：S型——实心带轮：d d≤ (2.5～3) d0时选用；P型——辐板带轮：d d ≤ 300mm时选用；H型——孔板带轮：d d ≤ 300mm但轮毂和轮缘之间的距离超过100mm时选用；E型——椭圆轮辐带轮：d d＞300mm选用。

S－I型S－II型P－I型P－II型P－III型P－IV型d d为基准直径；d a为外径；d0为毂孔直径；d1为轮毂直径。

注：H型带轮轮毂结构参照P型带轮。

各型带轮工作表面的粗糙度Ra的极限值参照本图。

E－I型E－II型E－III型E－IV型S型（实心带轮）P型（辐板带轮）H型（孔板带轮）E型（椭圆轮辐带轮）（表4）V带轮的结构形式和辐板厚度四、带轮的技术要求1、轮毂孔直径d0公差多取H7或H8；2、轮毂长度L的上偏差为IT14，下偏差为零；3、带轮几何公差见有关标准；4、轮槽工作表面不应有砂眼、气孔；5、轮辐及轮毂不应有缩孔和较大的凹陷；6、带轮外缘棱角要倒圆和倒钝。

V带传动设计说明书V带传动设计说明书专业：化学⼯程与⼯艺设计者：张保贵1066115327王煜炎1066115406王贵发1066115337楼凯1066115338马艳芳1066155141 设计时间： 2012-11-3⽬录V带传动设计.............................................................................................. - 3 -⼀、带传动得设计准则 ............................................................................ - 3 -⼆、V带传动的设计内容......................................................................... - 3 -三、普通V带设计的⼀般步骤： ........................................................... - 3 -四、带传动设计计算 ................................................................................ - 3 -1.已知条件和设计内容 ....................................................................... - 3 -2.设计步骤和⽅法 ............................................................................... - 3 -2.1确定设计功率 .......................................................................... - 3 -2.2选择v带的带带型 .................................................................. - 5 -2．3 确定带轮直径及验算带速 ................................................ - 6 -2．4 计算中⼼距a及其变动范围。

机械设计大作业题目： V带传动设计院系：机械制造及其自动化班级： 1008XXX姓名： XXX学号： 1100800XXX目 录一．设计任务:带式运输机............................................. 3 二 选择电动机 .................................................... 4 三 确定设计功率d P ................................................ 4 四 选择带的型号 .................................................. 4 五 确定带轮的基准直径12d d d d 和 ..................................... 6 六 验算带的速度 .................................................. 6 七 确定中心距a 和V 带基准长度d L .................................. 7 八 计算小轮包角 .................................................. 8 九 确定V 带根数Z ................................................. 8 十确定初拉力0F (10)十一 计算作用在轴上的压力........................................ 11 十二 带轮结构设计.................................................. 12 十三 V 带传动的紧、安装及防护 .................................... 17 十四 参考文献.................................................... 18 十五 附表.. (19)机械设计作业任务书一．设计任务:带式运输机结构简图见下图:★原始数据及设计容：通常情况下设计V带传动时已知的原始数据有：①传递的功率P；②主动轮、从动轮的转速、；③传动的用途和工作条件；④传动的位置要求，原动机种类等。

一、带轮的材料
带轮材料多采用灰铸铁，牌号一般选用HT150或HT200，也可选用钢、铝或非金属材料（塑料、木材）。

铸铁带轮允许的最大圆周速度为25m/s，速度更高时，可采用铸钢或钢板冲压而成。

二、V带轮槽的截面尺寸
普通Ｖ带轮的轮槽截面如图所示，其各部分尺寸见表3。

轮槽角φ的极限偏差：Y、Z、A、B型为±1°；C、D、E型为±30′。

槽间距ｅ的极限偏差适用于任何两个轮槽对称中心面的距离。

（表1）普通V带轮槽截面尺寸
三、V带轮的基本结构型式及尺寸
带轮由轮缘、轮毂和轮辐组成。

按轮辐结构的不同分为以下四种基本型式：
S型——实心带轮：d d≤～3) d0时选用；
P型——辐板带轮：d d≤ 300mm时选用；
H型——孔板带轮：d d≤ 300mm但轮毂和轮缘之间的距离超过100mm时选用；E型——椭圆轮辐带轮：d d＞300mm选用。

S型（实心带轮） P型（辐板带轮）
H型（孔板带轮）
E型（椭圆轮辐带轮）
（表4）V带轮的结构形式和辐板厚度
四、带轮的技术要求
1、轮毂孔直径d0公差多取H7或H8；
2、轮毂长度L的上偏差为IT14，下偏差为零；
3、带轮几何公差见有关标准；
4、轮槽工作表面不应有砂眼、气孔；
5、轮辐及轮毂不应有缩孔和较大的凹陷；
6、带轮外缘棱角要倒圆和倒钝。
