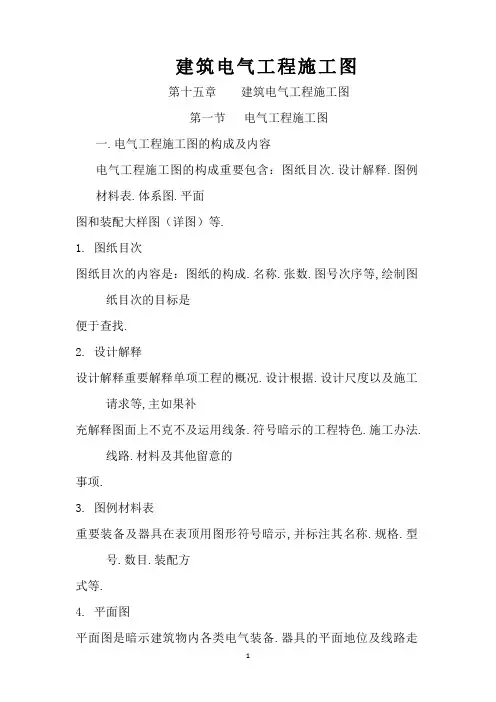

第十五章建筑电气工程施工图

第一节电气工程施工图

一、电气工程施工图的组成及内容

电气工程施工图的组成主要包括：图纸目录、设计说明、图例材料表、系统图、平面

图和安装大样图（详图）等。

1. 图纸目录

图纸目录的内容是：图纸的组成、名称、张数、图号顺序等，绘制图纸目录的目的是便于查找。

2. 设计说明

设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等，主要是补充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的

事项。

3. 图例材料表

主要设备及器具在表中用图形符号表示，并标注其名称、规格、型号、数量、安装方式等。

4. 平面图

平面图是表示建筑物内各种电气设备、器具的平面位置及线路走向的图纸。平面图包括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图（如

电话、电视、火灾报警、综合布线平面图）等。

5. 系统图

系统图是表明供电分配回路的分布和相互联系的示意图。具体反映配电系统和容量分配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径，控制及保护电器的规格

型号等。系统图分为照明系统图、动力系统图、智能建筑系统图等。

6. 详图

详图是用来详细表示设备安装方法的图纸，详图多采用全国通用电气装置标准图集。

二、电气施工图的一般规定

1. 电气图面的规定

幅面尺寸共分五类：A

0～A

4

，见表15-1。

绘制电气图所用的各种线条统称为图线。常用图线见表15-2。

2. 图例符号和文字符号

电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示，识图的基础是首先要明确和熟悉有关电气图例与符号所表达的内容和含义。常用电气图例符号见表15-3。

表15-2

表15-3

常用电气图例符号

室外分线盒壁龛交接箱灯的一般符号

分线盒的一般符

号球型灯单极开关(暗装)顶棚灯双极开关

花灯双极开关(暗装)弯灯三极开关荧光灯三极开关(暗装)三管荧光灯单相插座

五管荧光灯暗装壁灯密闭(防水)广照型灯(配照

型灯)

防爆

防水防尘灯带保护接点插座开关一般符号

带接地插孔的单

相插座(暗装)单极开关密闭(防水)指示式电压表防爆

功率因数表

带接地插孔的三

相插座

有功电能表(瓦时

计)带接地插孔的三

相插座(

暗装)

电信插座的一般

符号可用以下的

文字或符号区别

不同插座TP—电

话FX—传真M—

传声器FM—调频

TV—电视

—扬声器

插座箱(板)

单极限时开关指示式电流表调光器匹配终端钥匙开关传声器一般符号

线路敷设方式文字符号见表15-4。

表15-4

线路敷设部位文字符号见表15-5。

标注线路用途的文字符号见表15-6。

线路的文字标注基本格式为：a b - c （d ×e +f ×g ）i-j h 其中a ——线缆编号； b ——型号；

c ——线缆根数；

d ——线缆线芯数；

e ——线芯截面（mm 2）；

f ——PE 、N 线芯数；

g ——线芯截面（mm 2）； i ——线路敷设方式； j ——线路敷设部位；

h ——线路敷设安装高度（m ）。 上述字母无内容时则省略该部分。

例： N 1 BLX-3×4-SC20-WC 表示有3根截面为4mm2的铝芯橡皮绝缘导线，穿直径为20mm 的水煤气钢管沿墙暗敷设。

用电设备的文字标注格式为：b a

其中a ——设备编号；

b ——额定功率（kW ）。

动力和照明配电箱的文字标注格式为：a - b - c 其中a ——设备编号； b ——设备型号；

c ——设备功率（kW ）。

例：3165.352

3--XL 表示3号动力配电箱，其型号为XL-3-2型、功率为 kW 。

照明灯具的文字标注格式为：a-b

e L

d

c⨯

⨯ f

其中a——同一个平面内，同种型号灯具的数量；

b——灯具的型号；

c——每盏照明灯具中光源的数量；

d——每个光源的容量（W）；

e——安装高度，当吸顶或嵌入安装时用“—”表示；

f——安装方式；

L——光源种类（常省略不标）。

灯具安装方式文字符号见表15-7。

三、电气照明平面图

图15-1为某车间电气照明平面图。车间里设有6台照明配电箱，即AL11～AL16，从

每台配电箱引出电源向各自的回路供电。如AL13箱引出WL1～WL4四个回路，均为BV-2×，表示2根截面为的铜芯塑料绝缘导线穿直径为15 mm的钢管，沿顶棚暗敷设。灯

具的标注格式22

4

200P表示灯具数量为22个，每个灯泡的容量为200W，安装高度4m，吊管安装。

四、电气动力平面图

图15-2为某车间电气动力平面图。车间里设有4台动力配电箱，即AL1～AL4。其

中AL1

8.420

-

XL表示配电箱的编号为AL1，其型号为XL-20，配电箱的容量为。由AL1箱引出三个回路，均为BV-3×＋，表示3根相线截面为,PE线截面为，均为铜芯塑料绝缘导线,穿直径为20mm的焊接钢管，沿地暗敷设。配电箱引出回路给各自的设备供电，其中

1.1

1表示设备编号为1，设备容量为。

五、电气系统图

1. 配电箱系统图

图15-3表示配电箱系统图。引入配电箱的干线为BV-4×25＋16-SC40-WC；干线开关为DZ216-63／3P-C32A；回路开关为DZ216-63／1P-C10A和DZ216-63／2P-16A-30mA；支线

为BV-2×及BV-3×。回路编号为N1～N13；相别为AN、BN、C

N、PE等。配电箱的参数为：设备容量P

e ＝Ｗ；需用系数K

x

＝；功率因数cosΦ

＝；计算容量P

js ＝；计算电流I

js

＝。

2. 配电干线系统图

配电干线系统图表示各配电干线与配电箱之间的联系方式。图15-4表示某住宅楼配电干线系统图。
