电除尘高频高压电源三种控制模式的比对三种控制模式：调频控制模式；调幅控制模式；脉冲控制模式1 前言近几年，随着高频高压电源在电除尘行业的应用，其功率已由原来的600—800mA/80KV发展到现在的mA/80KV，满足了电除尘器大部分的要求，因此其应用范围和数量迅速扩大，对其应用研究也更加深入。
由于电除尘高频高压电源是一种基于高频开关技术的新型电源，与可控硅电源有着本质的不同。
其体积小、节能、高效率等特性及对电除尘收尘突出的优点已被业内肯定，但由于其工作原理及控制方式也有别于其它常规电源，有必要对其控制特点作特别的分析和研究，有利于高频电源的研究和推广，满足市场的需求。

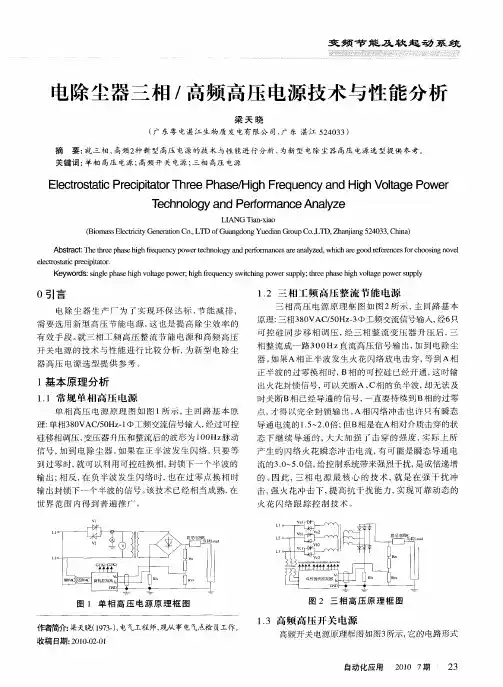

2 电除尘高频高压电源技术方案根据国内外有关资料以及目前市场上运用的高频电源来看，电除尘高频高压电源方案虽各有特色，但总结电路上基本上相类似，主要由工频整流滤波，谐振逆变电路，高频升压整流输出以及对电源的控制部分构成。
采用的开关器件有单IGBT、IGBT模块、IPM模块；控制普遍采用DSP数字信号处理器或单片机。
其不同在于触发控制模式上。
高频高压电源主回路工作原理及特点：A、工频整流、滤波。
三相380V交流经三相整流得到直流电压，经LC滤波输出530V的直流母线电压。
B、开关逆变：直流电压经由PM模块或IGBT模块组成的全桥逆变电路。
由于是大功率逆变，为减少开关损耗，降低开关模块的温升和电流电压应力，主回路均采用串联谐振拓补电路，即采用谐振电容Cs，谐振电感Ls及利用高频变压器漏感组成高频谐振式逆变电路。
当L&C参数选择合适，配合合适的开关频率和控制模式，能使开关模块工作在零电流开通和零电压关断模式，即软开关状态；大大降低了开关损耗，并且能有效减少进入高频变压器的高次谐波，也减少变压器及硅堆的损耗。
C、高频升压、整流。
逆变波形经高频变压器升压，再经高频整流桥整流，在ESP负载上得到基本上纯直流电压波形。
3电除尘高频高压电源控制方案我们根据国内外有关资料以及目前市场上运用的高频电源分析来看，对高频触发脉冲控制主要可分为：调频控制模式；调幅控制模式；脉冲控制模式三种。

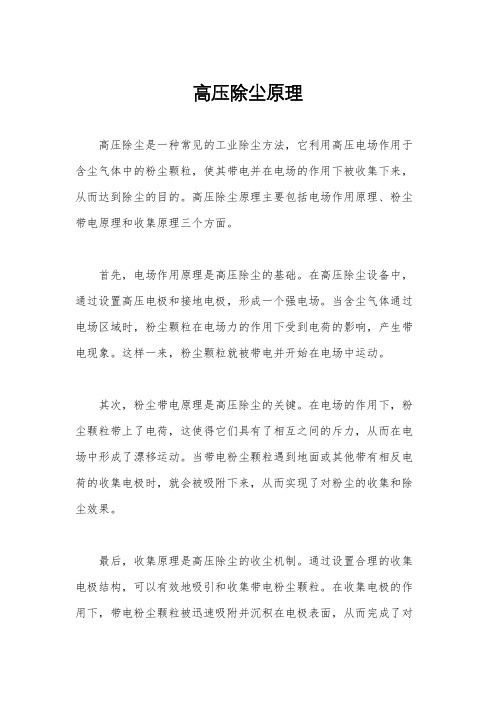

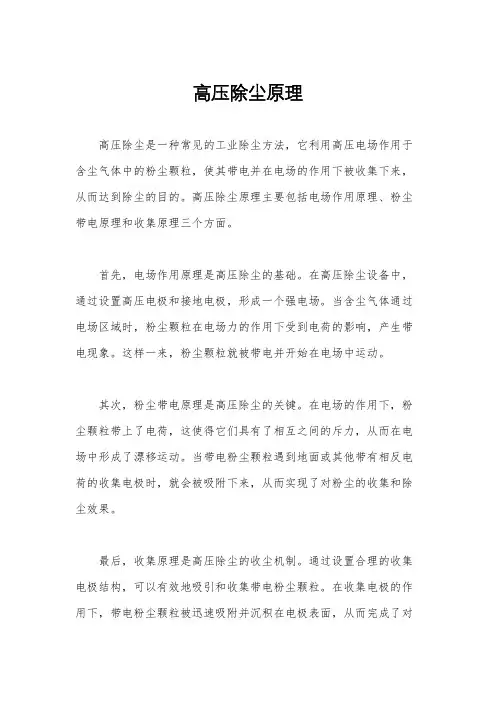

高压除尘原理
高压除尘是一种常见的工业除尘方法，它利用高压电场作用于含尘气体中的粉尘颗粒，使其带电并在电场的作用下被收集下来，从而达到除尘的目的。
高压除尘原理主要包括电场作用原理、粉尘带电原理和收集原理三个方面。
首先，电场作用原理是高压除尘的基础。
在高压除尘设备中，通过设置高压电极和接地电极，形成一个强电场。
当含尘气体通过电场区域时，粉尘颗粒在电场力的作用下受到电荷的影响，产生带电现象。
这样一来，粉尘颗粒就被带电并开始在电场中运动。
其次，粉尘带电原理是高压除尘的关键。
在电场的作用下，粉尘颗粒带上了电荷，这使得它们具有了相互之间的斥力，从而在电场中形成了漂移运动。
当带电粉尘颗粒遇到地面或其他带有相反电荷的收集电极时，就会被吸附下来，从而实现了对粉尘的收集和除尘效果。
最后，收集原理是高压除尘的收尘机制。
通过设置合理的收集电极结构，可以有效地吸引和收集带电粉尘颗粒。
在收集电极的作用下，带电粉尘颗粒被迅速吸附并沉积在电极表面，从而完成了对
粉尘的收集和清除。
总的来说，高压除尘原理是利用电场作用、粉尘带电和收集原理相结合的方法，通过高压电场的作用使含尘气体中的粉尘颗粒带电，并在电场的作用下被收集下来，从而达到了除尘的效果。
这种原理简单而有效，已经被广泛应用于各种工业领域中，成为了一种重要的除尘技术手段。

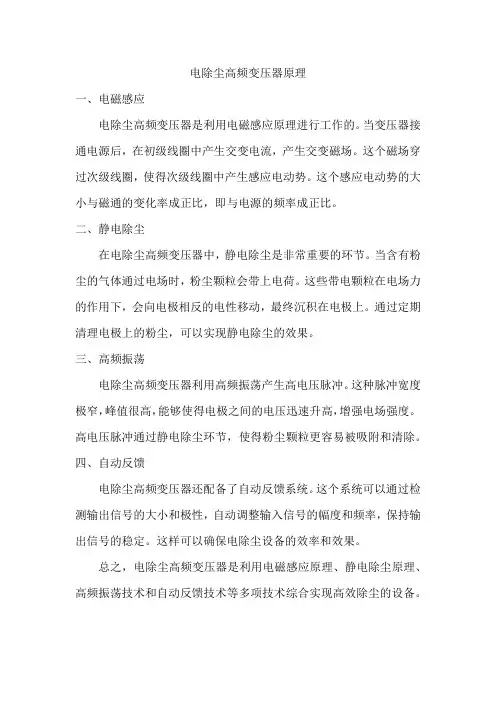

湿电除尘高频电源原理湿电除尘是一种常用的除尘方法，其核心是湿电除尘高频电源。
湿电除尘高频电源是利用高频电流的特性，通过电极与被除尘气体中的颗粒进行电荷转移和捕集，从而实现除尘的过程。
湿电除尘高频电源的工作原理可以分为三个主要步骤：电极电离、电极捕集和颗粒沉降。
首先，高频电源提供高频电流，经过电极产生电离，将气体中的分子和离子分离开来。
随后，带电的电极吸引被除尘气体中的颗粒，并将其捕集在电极表面。
最后，捕集的颗粒由于重力作用逐渐沉降到底部，形成除尘的效果。
湿电除尘高频电源的核心部件是高频电源装置，它主要由高频发生装置、电源变压器和电源控制装置组成。
高频发生装置产生高频信号，电源变压器将低压电源升压到所需的高压电源，并通过电源控制装置对高频电源进行控制和保护。
湿电除尘高频电源的特点之一是频率高。
一般情况下，湿电除尘高频电源的频率在10kHz至100kHz之间。
高频电流具有较高的能量，可以有效地促使颗粒电离，并增强电荷转移的效果。
另外，高频电流能够减小电极之间的间隙，提高电离和捕集的效率。
湿电除尘高频电源的另一个特点是电压高。
高电压可以增加电离的能力，使得颗粒更容易被电荷化。
同时，高电压也可以提高电极捕集效果，增强电荷转移的效率。
湿电除尘高频电源在除尘过程中还有一些注意事项。
首先，湿电除尘高频电源的电极材料应具有良好的导电性和抗腐蚀性，以保证电极的稳定工作。
其次，湿电除尘高频电源需要进行合理的电源控制，以确保电源的稳定输出和工作安全。
最后，湿电除尘高频电源的电极间距、电压和频率应根据具体的除尘要求进行调整，以达到最佳的除尘效果。
湿电除尘高频电源是一种利用高频电流进行除尘的方法。
通过电极电离、电极捕集和颗粒沉降等步骤，湿电除尘高频电源可以有效地去除被除尘气体中的颗粒物。
湿电除尘高频电源具有频率高、电压高等特点，需要合理的电源控制和参数调整，以达到最佳的除尘效果。
这种除尘方式在工业生产和环境保护等领域具有广泛的应用前景。
电除尘器技术介绍概述电除尘器是一种高效节能的烟气净化设备，具有收尘效率高、处理烟气量大、使用寿命长、维修费用低等特点。
20世纪初电除尘器首先应用在冶金和水泥行业，并逐渐应用到钢铁、化工、造纸、电力等领域。
我国的能源结构以煤为主，约占能源总量的75%，因此燃煤电厂是目前应用电除尘器最多的工业部门。
电除尘器分类电除尘器有多种分类方法，根据电除尘器的结构和气体流动方式等特点，可作如下分类。
一、按集尘电极的型式分类1、管式电除尘器结构最简单的管式电除尘器为单管电除尘器。
这种管式电除尘器的集尘极为ф150~300的圆形金属管，管长为3~5m，放电极极线 (电晕线)用重锤悬吊在集尘极圆管中心。
含尘气体由除尘器下部进入，净化后的气体由顶部排出。
管式电除尘器的电场强度高且变化均匀，但清灰较困难。
多用于净化含尘气量较小或含雾滴的气体。
在工业上，为了净化气量较大含尘气体，常采用呈六角形蜂窝状或多圈同心圆管状排列的多管管式电除尘器。
多管式电除尘器的电晕线分别悬吊在每根单管的中心。
2、板式电除尘器板式电除尘器是由多块一定形状的钢板组合成集尘极。
在两平行集尘极间均布放电极 (电晕线)。
两平行集尘极极板间距一般为200~400mm，极板高度为2~15m，极板总长可根据要求的除尘效率高低来确定。
板式电除尘器的电场强度变化不均匀，清灰方便，制作安装较容易，可以根据工艺要求和净化程度设计成大小不同规格的电除尘器。
二、按含尘气流流动方式分类1、立式电除尘器立式电除尘器能使含尘气流在自下而上流动过程中完成净化过程。
它具有捕集效率高、占地面积小等优点。
一般来讲，管式电除尘器为立式电除尘器。
2、卧式电除尘器卧式电除尘器含尘气流净化过程是在气流水平运动过程中完成的。
卧式电除尘器可设计成若干个电场供电，容易实现对不同粒径粉尘的分离，有利于提高总除尘效率;在处理烟气量较大时，比较容易保证气流沿电场断面均匀分布。
此外，安装高度比立式电除尘器低，操作和维修比较方便，但占地面积比较大。
电除尘器的工作原理电除尘器，也被称为电气除尘器，是一种常见的空气净化设备，可用于去除工业排放中的颗粒物和污染物。
它主要通过电场作用和物理吸附来实现颗粒物的分离和去除。
下面将详细介绍电除尘器的工作原理。
一、电除尘器的基本结构电除尘器通常由以下几个部份组成：1. 采集电极：采集电极是电除尘器的核心部份，通常由金属材料制成。
它们呈平行罗列，并与高压电源相连。
2. 采集板：采集板位于采集电极之间，其作用是增大采集面积，提高颗粒物的捕集效率。
3. 除尘风道：除尘风道用于引导污染气体通过电除尘器，并将净化后的气体排放到环境中。
4. 高压电源：高压电源为电除尘器提供所需的高电压，通常在数千伏至数十万伏之间。
二、电除尘器的工作原理电除尘器的工作原理可分为两个阶段：电场作用和物理吸附。
1. 电场作用当污染气体通过电除尘器时，高压电源会产生一个强电场。
电场会使空气中的颗粒物带上电荷，形成带电颗粒。
带电颗粒会受到电场力的作用，向采集电极挪移。
正极吸引带负电荷的颗粒，负极吸引带正电荷的颗粒。
最终，带电颗粒会沉积在采集电极上，从而实现颗粒物的分离和去除。
2. 物理吸附除了电场作用，电除尘器还利用了物理吸附的原理。
采集电极表面通常涂有一层吸附剂，如活性炭或者硅胶。
这些吸附剂具有较大的比表面积，可吸附气体中的有害物质温和态颗粒。
通过吸附作用，电除尘器可以进一步净化气体，去除细小颗粒和有害气体。
三、电除尘器的应用领域电除尘器广泛应用于各种工业领域，特殊是对于有大量粉尘和颗粒物排放的行业，如钢铁、水泥、化工、煤矿等。
它可以有效去除工业废气中的颗粒物和污染物，减少空气污染，保护环境和人体健康。
四、电除尘器的优势和不足电除尘器相比其他类型的除尘设备具有以下优势：1. 高效净化：电除尘器能够高效去除细小颗粒和有害气体，净化效率可达99%以上。
2. 低能耗：电除尘器的能耗相对较低，特殊是与湿式除尘设备相比，节约能源。
3. 体积小：电除尘器体积相对较小，占地面积少，适合于空间有限的场所。
电除尘脉冲电源原理及作用嘿，朋友们！今天咱们来聊聊电除尘脉冲电源这个超酷的东西。
你可以把它想象成是一个超级英雄，专门在灰尘的世界里大显身手。
这个电除尘脉冲电源的原理啊，就像是一场精心编排的“电之舞”。
它能产生高电压的脉冲，就好比是一个超级大力士，突然之间爆发出强大的力量。
这个高电压脉冲呢，就像一群充满活力的小电精灵，到处乱窜。
当这些小电精灵跑到电除尘器里面的时候，那场面可就热闹啦。
电除尘器里有那些收集灰尘的极板，就像是一个个灰尘的“小牢房”。
正常情况下，灰尘可能还在那里逍遥自在地飘着，但是电除尘脉冲电源一启动，那些小电精灵就开始工作啦。
灰尘颗粒就像是一群调皮捣蛋的小坏蛋，突然被这些小电精灵包围。
小电精灵身上带的电就像有魔力的胶水一样，一下子就把灰尘小坏蛋们粘住了。
你看啊，这个脉冲电源产生的脉冲，就像是一阵一阵的魔法攻击。
一会儿来一波，一会儿又来一波，把灰尘打得毫无招架之力。
如果把灰尘比作是一群入侵地球的小怪兽，那这个电除尘脉冲电源就是超级奥特曼，轻松地把小怪兽们一网打尽。
它的作用可大啦！在那些工厂里，要是没有这个电除尘脉冲电源，那可就像是在开一场灰尘大派对。
到处都是灰尘在狂欢，机器设备都要被灰尘给“活埋”了。
但是有了这个神奇的电源，就像是有了一个超级清洁工，瞬间把灰尘都清理得干干净净。
而且啊，这个电除尘脉冲电源还特别聪明呢。
它知道什么时候该发力，什么时候可以休息一下。
就像一个懂得劳逸结合的小工匠，不会一直傻乎乎地工作。
它就这么有节奏地释放脉冲，高效地把灰尘从空气中揪出来。
想象一下，如果把空气当成是一条清澈的河流，灰尘就是河里的垃圾。
电除尘脉冲电源就是那个拿着大网的渔夫，专门把垃圾从河里捞出来，让河流又变得清澈无比。
在环保的大舞台上，电除尘脉冲电源可是当之无愧的明星。
它用自己独特的方式，默默地为我们创造一个干净、清爽的世界。
如果没有它，我们可能都要在灰尘的海洋里游泳啦，那可就太可怕了。
所以说啊，这个电除尘脉冲电源虽然看起来只是一个小小的设备，但它的力量可不容小觑。

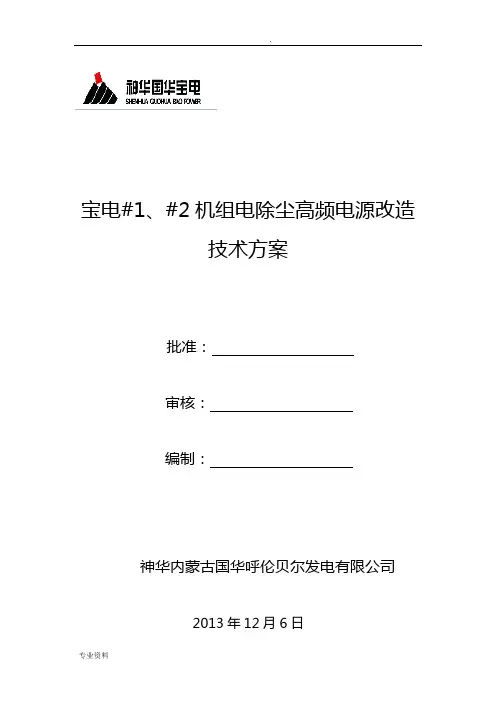

宝电#1、#2机组电除尘高频电源改造技术方案批准：审核：编制：神华内蒙古国华呼伦贝尔发电有限公司2013年12月6日一、改造背景及目的依据最新颁布执行的《火电厂大气污染物排放标准》（GB13223-2011），2014年7月1日起火力发电锅炉粉尘排放限值为30mg/Nm3，而在国土开发密度较高，环境承载能力开始减弱，或大气环境容量较小、生态环境脆弱，容易发生严重大气环境污染问题而需要严格控制大气污染物排放的地区（即重点地区），火力发电锅炉粉尘排放限值为20mg/Nm3。
目前我厂#1机组600MW负荷时电除尘器出口烟尘浓度为44.8mg/Nm3,#2机组600MW负荷时电除尘器出口烟尘浓度为48.4 mg/Nm3，经过对国华三河电厂、国华盘山电厂、国华沧东电厂及国华台山电厂调研，通过对电除尘器电源改造可以实现降低粉尘目的，并均实现了电除尘器出口粉尘浓度低于20mg/Nm3目标，同时也可实现不同程度的节能，因此，为达到环保排放要求，我厂对#1、#2炉电除尘器进行高频电源改造二、设备情况介绍国华呼伦贝尔电厂#1、2炉原设计安装四台菲达环保科技股份有限公司生产的卧式双室四电场电除尘器，除尘器出口烟尘排放浓度设计值为100mg/Nm3，现有静电除尘器主要参数见下表：2015年煤质灰分数据（Aar%）三、改造方案1、电源部分1.1、高频电源原理介绍电除尘用高频高压整流设备通过有效地使用新材料和新型电力半导体器件，综合应用电力电子技术、微电子技术等，实现对电能的高效能变换和控制，包括电压、电流、频率和波形的变换，从而满足电除尘的供电特性和要求。
如上图所示，高频电源将工频三相交流电源整流为直流电源，通过变换器实现直流到高频交流电源的转换，高频整流变压器实现升压和二次整流，输出直流负高压，其与我厂目前使用的工频两项电源区别在于增加了一路整流逆变环节，使初次整流逆变后的交流电源频率能够达到20kHZ以上，在二次整流逆变时，纹波系数大大降低，使其输出的直流电压峰值与低谷值相差较小。

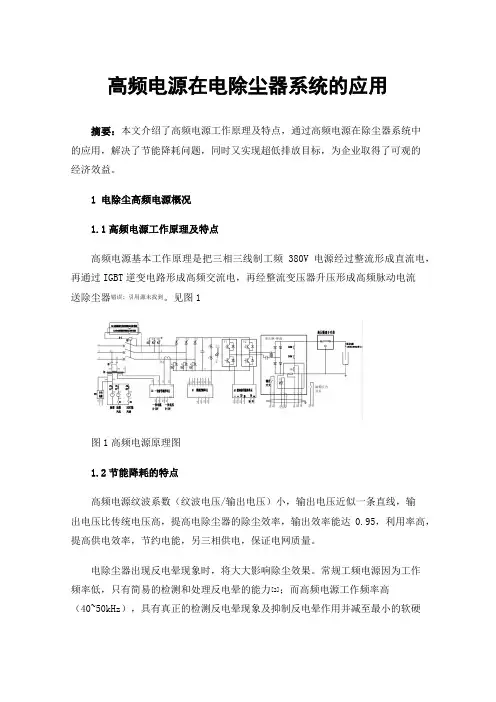

高频电源在电除尘器系统的应用摘要：本文介绍了高频电源工作原理及特点，通过高频电源在除尘器系统中的应用，解决了节能降耗问题，同时又实现超低排放目标，为企业取得了可观的经济效益。
1电除尘高频电源概况1.1高频电源工作原理及特点高频电源基本工作原理是把三相三线制工频380V电源经过整流形成直流电，再通过IGBT逆变电路形成高频交流电，再经整流变压器升压形成高频脉动电流送除尘器错误: 引用源未找到。
见图1图1高频电源原理图1.2节能降耗的特点高频电源纹波系数（纹波电压/输出电压）小，输出电压近似一条直线，输出电压比传统电压高，提高电除尘器的除尘效率，输出效率能达0.95，利用率高，提高供电效率，节约电能，另三相供电，保证电网质量。
电除尘器出现反电晕现象时，将大大影响除尘效果。
常规工频电源因为工作频率低，只有简易的检测和处理反电晕的能力[2]；而高频电源工作频率高（40~50kHz），具有真正的检测反电晕现象及抑制反电晕作用并减至最小的软硬件（如脉冲供电）。
如果维持原来的排放不变，则除尘效率的提高可以转化为节能。
见图2图2 高频电源纹波系数2 两相工频电源运行现状及存在问题铜陵有色铜冠冶化年产120万球团于2019年建成投产使用，该公司主抽电静电除尘，用途是将链篦机抽风干燥段及调温预热段的烟气进行净化的除尘设备，废气经过除尘后再进入抽风机排入大气。
采用新老两室各三电场布置方式，6台硅整流设备，都采用传统工频电源。
设备运行数据如下：电尘出口浓度达到60mg/Nm3以上。
从上面运行数据看工频电源存在功耗大、电源转换效率低、三相电流不平衡，另收尘效果差导致主抽风机叶轮磨损厉害，净化脱硫系统胺液使用量增大、喷淋塔酸泥多造成污水处理压力大等等问题。
2 收尘器系统改进为保证电除尘除尘效率≥99.4 %，出口烟尘浓度≤50 mg/Nm³等超低排放指标达标，该公司对电收尘进行优化改造，把原6台工频整流更换为直升式调频高频电源。
