第6章燃料电池电动汽车

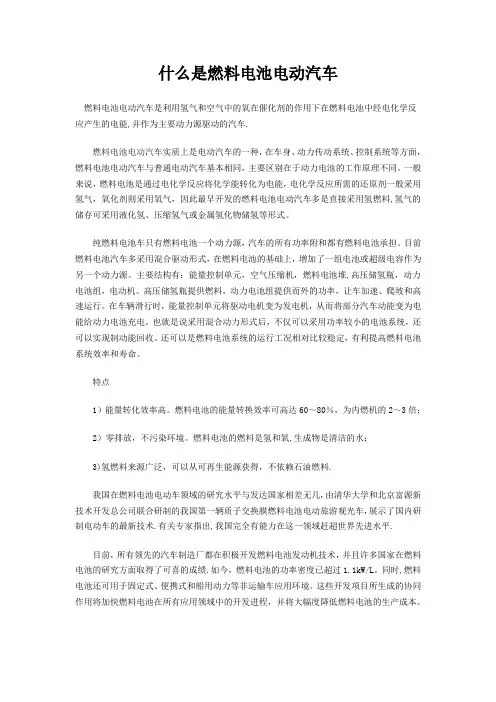

什么是燃料电池电动汽车燃料电池电动汽车是利用氢气和空气中的氧在催化剂的作用下在燃料电池中经电化学反应产生的电能,并作为主要动力源驱动的汽车.燃料电池电动汽车实质上是电动汽车的一种，在车身、动力传动系统、控制系统等方面，燃料电池电动汽车与普通电动汽车基本相同，主要区别在于动力电池的工作原理不同。

一般来说，燃料电池是通过电化学反应将化学能转化为电能，电化学反应所需的还原剂一般采用氢气，氧化剂则采用氧气，因此最早开发的燃料电池电动汽车多是直接采用氢燃料,氢气的储存可采用液化氢、压缩氢气或金属氢化物储氢等形式。

纯燃料电池车只有燃料电池一个动力源，汽车的所有功率附和都有燃料电池承担。

目前燃料电池汽车多采用混合驱动形式，在燃料电池的基础上，增加了一组电池或超级电容作为另一个动力源。

主要结构有：能量控制单元，空气压缩机，燃料电池堆,高压储氢瓶，动力电池组，电动机。

高压储氢瓶提供燃料，动力电池组提供而外的功率，让车加速、爬坡和高速运行。

在车辆滑行时，能量控制单元将驱动电机变为发电机，从而将部分汽车动能变为电能给动力电池充电。

也就是说采用混合动力形式后，不仅可以采用功率较小的电池系统，还可以实现制动能回收。

还可以是燃料电池系统的运行工况相对比较稳定，有利提高燃料电池系统效率和寿命。

特点1）能量转化效率高。

燃料电池的能量转换效率可高达60～80％，为内燃机的2～3倍；2）零排放，不污染环境。

燃料电池的燃料是氢和氧,生成物是清洁的水；3)氢燃料来源广泛，可以从可再生能源获得，不依赖石油燃料.我国在燃料电池电动车领域的研究水平与发达国家相差无几，由清华大学和北京富源新技术开发总公司联合研制的我国第一辆质子交换膜燃料电池电动旅游观光车，展示了国内研制电动车的最新技术.有关专家指出,我国完全有能力在这一领域赶超世界先进水平.目前，所有领先的汽车制造厂都在积极开发燃料电池发动机技术，并且许多国家在燃料电池的研究方面取得了可喜的成绩.如今，燃料电池的功率密度已超过1.1kW/L。

燃料电池电动汽车原理
燃料电池电动汽车是一种利用燃料电池作为能量源的汽车。

燃料电池是一种将化学能转化为电能的装置，其原理是利用氢气和氧气的反应来产生电能。

具体来说，燃料电池电动汽车的原理如下：
1. 氢气供应：燃料电池电动汽车使用氢气作为燃料。

氢气可以从氢气储存罐中储存，并通过供氢系统供应给燃料电池。

2. 氧气供应：燃料电池电动汽车从空气中获取氧气，一般通过空气滤清器和进气道进入系统中。

氧气与氢气在燃料电池中进行反应。

3. 化学反应：燃料电池中的阳极和阴极之间存在电解质层，其中阳极通常为氢气供应电极，阴极则是氧气供应电极。

在电解质层内，氢气从阳极通过一系列化学反应转化为电子和正电离子，这些正电离子会穿过电解质层到达阴极。

4. 电子流动：电子流经过外部电路以供电。

这些电子在电路中形成电流，是燃料电池电动汽车工作的主要能量来源。

5. 氧化还原反应：正电离子与到达阴极的氧气发生氧化还原反应，产生水。

这是一个放出能量的过程，并产生一定的热量。

6. 电能输出：通过电流控制器将电能输出给电动机，从而驱动汽车行驶。

电能的输出可以控制来调节汽车的速度。

总之，燃料电池电动汽车利用燃料电池将氢气和氧气反应产生电能，从而驱动电动机进行汽车的行驶。

与传统燃料发动机相比，燃料电池电动汽车具有零排放、高能量转化效率等优点，是一种环保且高效的交通工具。

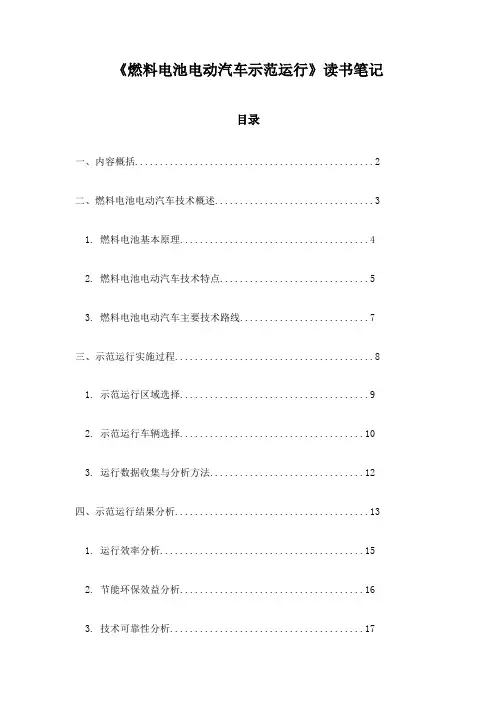

《燃料电池电动汽车示范运行》读书笔记目录一、内容概括 (2)二、燃料电池电动汽车技术概述 (3)1. 燃料电池基本原理 (4)2. 燃料电池电动汽车技术特点 (5)3. 燃料电池电动汽车主要技术路线 (7)三、示范运行实施过程 (8)1. 示范运行区域选择 (9)2. 示范运行车辆选择 (10)3. 运行数据收集与分析方法 (12)四、示范运行结果分析 (13)1. 运行效率分析 (15)2. 节能环保效益分析 (16)3. 技术可靠性分析 (17)4. 用户反馈与接受度分析 (19)五、燃料电池电动汽车面临的挑战与前景展望 (20)1. 当前面临的挑战 (21)2. 技术发展趋势 (22)3. 政策与市场前景展望 (23)六、结语 (25)1. 对燃料电池电动汽车技术的认识深化 (26)2. 示范运行对实际应用的启示 (27)3. 对未来工作的展望与建议 (28)一、内容概括《燃料电池电动汽车示范运行》是一本关于燃料电池电动汽车技术发展的专业书籍，旨在为读者提供燃料电池电动汽车的相关知识、技术和实践经验。

本书从燃料电池电动汽车的基本原理、关键技术、系统集成、示范运行等方面进行了全面系统的阐述，为我国燃料电池电动汽车的发展提供了有力的理论支持和技术指导。

本书首先介绍了燃料电池电动汽车的基本概念、特点和优势，分析了其在能源、环保、经济等方面的应用价值。

对燃料电池电动汽车的关键技术进行了深入剖析，包括燃料电池系统、电堆、氢气供应系统、动力总成系统等方面的技术原理和发展趋势。

在此基础上，本书还详细介绍了燃料电池电动汽车的系统集成方法和优化策略，以及示范运行中的关键问题和解决方案。

本书还关注了燃料电池电动汽车在我国的政策环境、产业布局、市场前景等方面的研究，为政府、企业和科研机构制定相关政策和技术路线提供了参考依据。

本书还对燃料电池电动汽车的未来发展趋势进行了展望，提出了一些具有前瞻性的思考和建议。

《燃料电池电动汽车示范运行》一书具有很高的学术价值和实用价值，对于推动我国燃料电池电动汽车领域的技术创新和产业发展具有重要意义。

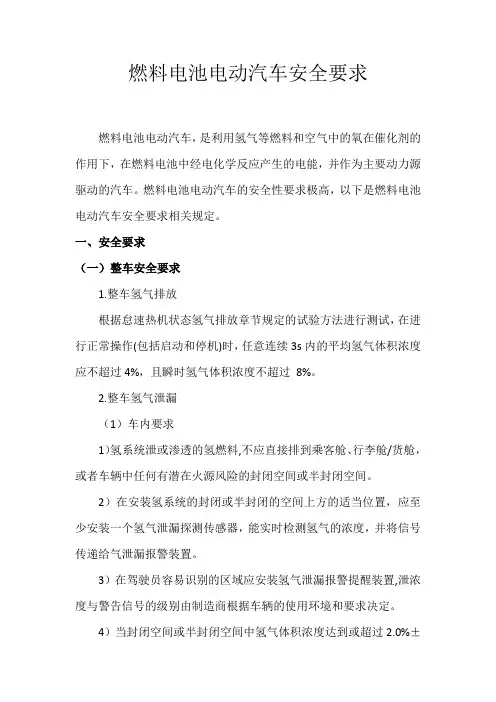

燃料电池电动汽车安全要求燃料电池电动汽车，是利用氢气等燃料和空气中的氧在催化剂的作用下，在燃料电池中经电化学反应产生的电能，并作为主要动力源驱动的汽车。

燃料电池电动汽车的安全性要求极高，以下是燃料电池电动汽车安全要求相关规定。

一、安全要求（一）整车安全要求1.整车氢气排放根据怠速热机状态氢气排放章节规定的试验方法进行测试，在进行正常操作(包括启动和停机)时，任意连续3s内的平均氢气体积浓度应不超过4%，且瞬时氢气体积浓度不超过8%。

2.整车氢气泄漏（1）车内要求1）氢系统泄或渗透的氢燃料,不应直接排到乘客舱、行李舱/货舱，或者车辆中任何有潜在火源风险的封闭空间或半封闭空间。

2）在安装氢系统的封闭或半封闭的空间上方的适当位置，应至少安装一个氢气泄漏探测传感器，能实时检测氢气的浓度，并将信号传递给气泄漏报警装置。

3）在驾驶员容易识别的区域应安装氢气泄漏报警提醒装置,泄浓度与警告信号的级别由制造商根据车辆的使用环境和要求决定。

4）当封闭空间或半封闭空间中氢气体积浓度达到或超过2.0%±1.0%时，应发出警告。

5）当封闭空间或半封闭空间中氢气体积浓度达到或超过3.0%±1.0%时，应立即自动关断氢气供应,如果车辆装有多个储氢气瓶，允许仅关断有氢泄漏部分的氢气供应。

6）当氢气泄漏探测传感器发生故障时，如信号中断、断路、短路等，应能向驾驶员发出故障警告信号。

（2）车外要求对于M类车辆，在密闭空间内进行氢泄漏试验，应满足任意时刻测得的氢气体积浓度不超过1%。

3.氢气低剩余量提醒指示储氢气瓶氢气压力或氢气剩余量的仪表应安装在驾驶员易于观察的区域,如果氢气的压力或剩余量影响到车辆的行驶,应通过一个明显的信号（例如：声或光信号）装置向驾驶员发出提示。

4.电安全要求燃料电池电动汽车电安全应电动汽车安全要求的规定。

（二）系统安全要求1.储氢气瓶和管路要求（1）安装位置要求管路接头不应位于完全密封的空间内。

燃料电池电动汽车的工作原理
燃料电池电动汽车是一种利用燃料电池作为能量来源，将氢气与氧气化学反应产生电能，驱动电机驱动汽车运行的车辆。

其工作原理如下：
1. 燃料供应：燃料电池电动汽车的关键是供应足够的氢气燃料。

氢气一般通过氢气储罐储存，并且可以通过加氢站或电解水等方式进行补充。

2. 燃料电池：燃料电池是将氢气和氧气进行化学反应，产生水和电能的装置。

这通常是通过聚合物电解质膜燃料电池（PEMFC）实现的。

在 PEMFC 中，氢气通过阳极（负极）
进入电解质膜，并且在电解质膜上发生氧化反应，释放电子。

电子通过外部电路流动，产生电流，为电动车提供动力。

氢气的过剩部分与来自氧气电极的氧气在阴极（正极）上发生还原反应，生成水。

3. 汽车驱动：电能由 PEMFC 产生后，通过控制器传输给驱动
电机。

驱动电机通过电能转换为机械能，推动汽车运行。

4. 辅助系统：燃料电池电动汽车还需要辅助系统来提供汽车运行所需的其他功能，例如电池组或超级电容器来存储与放出冲刺功率，车身电路以及电子控制单元等。

总体来说，燃料电池电动汽车利用燃料电池将氢气与氧气进行化学反应，产生电能，并通过驱动电机驱动汽车运行，从而实现零排放的环保出行。

燃料电池电动汽车的工作原理和组成燃料电池电动汽车作为新能源汽车的一种，其工作原理和组成是怎样的呢？下面将从工作原理和组成两个方面进行详细介绍。

一、工作原理1. 氢气和氧气的电化学反应燃料电池电动汽车的核心是燃料电池，其工作原理是利用氢气和氧气在电化学反应过程中产生电能。

在燃料电池内部，氢气从阴极一侧进入，氧气从阳极一侧进入，两者在电解质膜上发生化学反应，产生水和电能，因此也被称为氢气电池。

2. 电能转化为动力燃料电池产生的电能经过电控系统，转化为汽车所需的动力，驱动电动汽车行驶。

二、组成结构1. 燃料电池系统燃料电池系统包括燃料电池堆、氢气储存罐、氧气供应系统等组成部分。

其中，燃料电池堆是最核心的部件，由多个单个燃料电池组成，通过将氢气和氧气输入到电解质膜上，产生电能。

2. 电控系统电控系统是燃料电池电动汽车的大脑，负责控制燃料电池系统的运行和管理。

它通过各种传感器实时监测燃料电池的工作状态，并根据车速、踏板行程等信息来控制燃料电池系统的输出。

3. 电池除了燃料电池之外，燃料电池电动汽车还配备了锂电池等储能设备。

这些电池主要用于存储制动能量回收等过程中产生的电能，以及在起步、加速等高功率场景下提供额外动力。

4. 电动驱动系统电动驱动系统包括电动机、变速箱和传动装置等部件，负责将燃料电池产生的电能转化为汽车的动力，驱动车辆前进。

5. 氢气储存和氢气供应系统燃料电池电动汽车的氢气储存和供应系统是汽车能否正常工作的关键。

氢气储存罐主要用于储存氢气，而氢气供应系统则负责将储存罐中的氢气输送到燃料电池堆中进行反应。

以上就是关于燃料电池电动汽车的工作原理和组成的详细介绍。

通过以上介绍，可以看出燃料电池电动汽车是利用氢气和氧气进行电化学反应产生电能，再将电能转化为动力驱动汽车行驶的新型环保能源汽车。

希望通过全社会的努力，未来燃料电池电动汽车能够更加普及，为环境保护事业贡献力量。

燃料电池电动汽车的工作原理和组成是众多科学家和工程师们多年努力研究和发展的成果。

燃料电池电动汽车车载氢系统试验方法(第 1 号修改单)【最新版6篇】目录（篇1）1.燃料电池电动汽车的概述2.车载氢系统的重要性3.试验方法的背景和目的4.试验方法的具体内容5.试验方法的应用和展望正文（篇1）一、燃料电池电动汽车的概述燃料电池电动汽车（Fuel Cell Electric Vehicles，简称 FCVs）是一种采用氢气作为燃料，通过燃料电池将氢气与氧气进行化学反应产生电能，驱动电动机进行行驶的新能源汽车。

与传统的内燃机汽车相比，燃料电池电动汽车具有零排放、低噪音、高能量转化效率等优点，被认为是未来新能源汽车的发展方向。

二、车载氢系统的重要性燃料电池电动汽车的动力来源是氢气，而氢气本身具有易爆、易挥发的特性，因此车载氢系统的安全性至关重要。

车载氢系统主要包括氢气的储存、输送、控制和安全监测等部分，是燃料电池电动汽车的关键组成部分。

三、试验方法的背景和目的为了确保燃料电池电动汽车车载氢系统的安全性能，需要对其进行严格的试验和检测。

试验方法（第 1 号修改单）旨在为燃料电池电动汽车车载氢系统提供一套统一、科学的试验方法和技术要求，以指导企业进行产品研发和生产，同时为政府部门提供监管依据。

四、试验方法的具体内容试验方法（第 1 号修改单）主要包括以下几个方面：1.氢气储存罐的试验：包括氢气储存罐的密封性能、耐压性能、泄漏检测等试验。

2.氢气输送系统的试验：包括氢气输送管道的耐压性能、泄漏检测、氢气流量控制等试验。

3.氢气控制系统的试验：包括氢气控制系统的控制精度、响应速度、故障诊断等试验。

4.氢气安全监测系统的试验：包括氢气浓度监测、温度监测、压力监测等试验。

五、试验方法的应用和展望试验方法（第 1 号修改单）为燃料电池电动汽车车载氢系统的研发、生产和应用提供了重要的技术支持。

随着我国氢能产业的快速发展，燃料电池电动汽车将逐渐成为新能源汽车市场的重要组成部分。

目录（篇2）1.燃料电池电动汽车的发展背景和优势2.车载氢系统的安全性问题3.联合国欧洲经济委员会的专项工作组和全球技术法规 gtr4.燃料电池电动汽车车载氢系统试验方法的重要性5.结论：燃料电池电动汽车的发展前景和挑战正文（篇2）一、燃料电池电动汽车的发展背景和优势随着环境污染问题日益严重，新能源汽车逐渐成为人们关注的焦点。
