机械制图期末试卷和答案解析1

___________学院 __________ 专业________________ 班级 姓名：___________学号：________________座号：___密 封 线 内 不 要 答 题———————————密———————————————封———————————————线————————————一、 单项选择题。

（每小题3分，共15分）1. 斜二轴测图的轴向伸缩系数______。

（ ） A ．p=q=r=1 B ．p=q=r=0.82 C ．p=q=1D ．p=r=12．选择正确的半剖视图。

（ ）3．选择正确的剖视图。

（ ）ABCD4．选择粗糙度标注错误的视图。

（ ）AB C D5．选择正确的断面图。

（ ）二、在主、俯视图之间将主视图改画为半剖视图。

（共8分）题 号 一 二 三 四 五 六 七 八 九 总分 得 分 阅卷人A-A A-A A-A A-AABCD得 分得 分A B C D工学院《机械制图（Ⅱ）》课程试卷20 ――20 学年第 2 学期__________学院 __________ 专业________________ 班级 姓名：___________学号：________________座号：___密 封 线 内 不 要 答 题——————————密———————————————封———————————————线————————————三、在视图右侧将主、俯视图改画为局部剖视图。

（共10分）四、在两图之间用阶梯剖画出机件的主视图。

（共10分）五、在两图之间将主视图采用合理的剖视图表达。

（共10分）六、在指定位置画出各移出断面图，并视图标注，键槽深4mm 。

（共9分）得 分得 分得 分得 分_________学院 __________ 专业________________ 班级 姓名：___________学号：________________座号：___密 封 线 内 不 要 答 题——————————密———————————————封———————————————线————————————七、分析双头螺柱连接装配图中的错误，将正确画法画在右侧图中。

《机械制图》期末考试试题及解答一、选择题（每题2分，共20分）1、在机械制图中，通常使用的投影法是（）投影法。

A.正投影B.斜投影C.中心投影D.平行投影答案：A.正投影2、在机械制图中，物体的三视图是指（）。

A.主视图、俯视图和左视图B.主视图、侧视图和后视图C.主视图、仰视图和右视图D.主视图、侧视图和顶视图答案：A.主视图、俯视图和左视图3、在机械制图中，虚线表示的是（）。

A.不可见轮廓线B.可见轮廓线C.中心线D.轴线答案：A.不可见轮廓线4、在机械制图中，中心投影法的特点是（）。

A.平行性B.真实性C.一致性D.集聚性答案：D.集聚性5、在机械制图中，基本视图共有（）个。

A. 3B. 4C. 5D. 6答案：C. 56、在机械制图中，采用剖视图的方法可以表示出物体的（）。

A.内形B.外形C.内外形状D.轮廓线答案：A.内形7、在机械制图中，斜视图主要用于表达（）的倾斜部分的实形。

A.与主视图不平行但相互垂直的平面B.与主视图平行但与主视方向不垂直的平面C.与主视图平行且与主视方向垂直的平面D.与主视图不平行且与主视方向垂直的平面答案：A.与主视图不平行但相互垂直的平面8、在机械制图中，局部视图通常用（）表示。

A.长对正、高平齐、宽相等B.长对正、高平齐、宽相等、长相等C.长对正、高平齐、宽相等、长相等、高相等D.长对正、高平齐、宽相等、长相等、高相等、宽相等答案：B.长对正、高平齐、宽相等、长相等9、在机械制图中，俯视图通常用来说明（）关系。

A.上、下方位B.前、后方位C.左、右方位D.东、西方位答案：A.上、下方位。

机械制图考试试题一、选择题（每题2分，共20分）1、在绘制机械图样时，我们一般采用哪一种投影方法？A.正投影B.斜投影C.中心投影D.镜像投影2、下列哪个选项不是机械制图的常用工具？A.三角尺B.圆规C.量角器D.丁字尺3、在三视图投影中，下列哪个视图不包含在主视图和俯视图之间？A.左视图B.后视图C.俯视图D.右视图4、在机械制图中，实线一般用于表示什么？A.轮廓线B.中心线C.虚线D.剖面线5、下列哪个符号不是机械制图的标注符号？A.粗糙度符号B.尺寸标注符号C.形位公差符号D.角度标注符号6、在机械制图中，一般采用几个基本视图来表示物体？A. 2个B. 3个C. 4个D. 5个7、下列哪个选项不是机械制图的常用材料？A.铁板B.木板C.塑料板D.玻璃板8、在机械制图中，剖视图一般用于表示物体的哪个方面？A.内部分结构B.外部形状C.内部形状D.细节结构9、下列哪个选项不是机械制图的常用画法？A.轴测图B.三视图C.正等测图D.透视图10、在机械制图中，下列哪个符号表示沉孔的标注？A.锪平符号B.光孔符号C.沉孔符号D.以上都不是二、填空题（每题3分，共30分）1、请填写机械制图的三个基本视图：________、________、________。

第 1 页 共 8 页学院：___________专业：_____________ 班级：_______________ 姓名：_______________学号：________________座号：_ _密 封 线 内 不 要 答 题———————————密———————————————封———————————————线————————————一、 单项选择题。

（每小题3分，共15分）1．锯齿形螺纹的牙型符号是______。

（ ） A ．MB ．GC ．TrD ．B2．选择正确的半剖视图。

（ ）3．选择正确的剖视图。

（ ）4．选择粗糙度标注错误的视图。

（ ）AB C D5．选择正确的断面图。

（ ）A B C D二、在右侧将主、俯视图改画为半剖视图。

（共8分）题 号 一 二 三 四 五 六 七 八 九 总分 得 分 阅卷人得 分得 分A B C D工学院《机械制图（Ⅱ）》课程试卷20 ――20 学年第 2 学期A B C第 2 页 共 8 页学院：___________专业：_____________ 班级：_______________ 姓名：_______________学号：________________座号：_ _密 封 线 内 不 要 答 题———————————密———————————————封———————————————线————————————三、在视图右侧将主、俯视图改画为局部剖视图。

（共10分）四、在两图之间用阶梯剖画出机件的主视图。

（共10分）五、在两图之间将主视图采用合理的剖视图表达。

（共10分）六、在指定位置处画出各移出断面图，键槽深4mm 。

（共9分）得 分得 分得 分得 分第 3 页 共 8 页学院：___________专业：_____________ 班级：_______________ 姓名：_______________学号：________________座号：_ _密 封 线 内 不 要 答 题———————————密———————————————封———————————————线————————————七、分析螺钉连接装配图中的错误，将正确画法画在右侧图中。

机械制图—期末考试试题卷一、选择题（共20分，每题2分）1、图纸的幅面代号有（）种A、2种B、3种C、4种D、5种2、对同一部件，下列哪一比例绘制的图形比例最大（）A、1:2B、1:4C、4:1D、2:13、当直线、平面垂直于投影面时，其在该投影面上的投影具有（）A、积聚性B、类似性C、实形性D、平行性4、下列四中税法中，选择一种正确的答案（）A、AB是一般位置直线，BC是水平线，CD是正垂线；B、AB是正垂线，BC是正平线，CD是侧垂线C、AB是水平线，BC是一般位置直线，CD是正平线D、AB是侧平线，BC是侧垂线，CD是水平线5、选择正确的左视图（）6、标题栏一般位于图幅的（）A、左下角B、右下角C、右上方D、左上方7、标注尺寸的尺寸线是（）A、点划线B、虚线C、细实线D、粗实线8、下列说法正确的是（）A、表示表面用去除材料的方法获得的表面粗糙度B、表示表面用不去除材料的方法获得的表面粗糙度C、表示表面用任何方法获得表面粗糙度D、表示表面用去除材料的方法获得的表面粗糙度9、下列尺寸正确标注的是（）10、不可见轮廓线用（）表示A、细实线B、粗实线C、点划线D、虚线二、填空题（共30分，每空1分）1、平面图形中所注尺寸，按作用可分为和。

2、组合体的读图方法有和。

3、截交线的性质为、、。

4、图样的基本表示方法有、、、、、。

5、局部视图和局部剖视图的边界应以或为界。

6、根据投射线和轴测投影面相对位置的不同，轴测投影可分为、。

7、正投影的基本特性有、、。

8、组合体的组合形式一般分为、、三种形式。

9、圆柱、圆锥等回转体的定形、定位尺寸应尽量标注在投影图上。

10、尺寸数字应尽量标注在尺寸线的和。

11、尺寸不可标注成封闭的。

12、侧垂线与H面与V面与W面（平行、垂直、倾斜）。

三、作图题（共50分）1、已知物体的两视图，补画第三视图。

（10分）2、已知物体的主、俯视图，补画左视图（10分）。

3、求作圆柱、圆锥相贯线的投影（20分）。

制图试题一、填空题1、由两个或两个以上组成的物体称为组合体。

2、画、读组合体视图的基本方法是法。

3、组合体的组合方式有、和三种。

4、按剖切范围分，剖视图可分为、和三类。

5、断面图分为：和两种。

6、同一零件各剖视图的剖面线方向间隔。

7、六个基本视图的名称为：、、、、、。

8、螺纹的五个基本要素分别为：、、、螺距（导程）和。

内外螺纹连接时，两者的五要素必须。

9、零件图四大内容是：、、、。

10、组合体尺寸标注的基本要求为：、、。

11、导程S和螺距P的关系是____ ___。

12、外螺纹在非圆视图中，大径用表示、小径用表示。

13、零件图的尺寸标注要求是：、、、。

14、相贯线是两个基本体表面的，也就是两个基本体表面共有点的集合，它一般是封闭的曲线。

15、局部剖视图用线分界且不应和图样上其他图线重合。

16、螺纹终止线用绘制。

17、绘制圆柱齿轮的圆视图中，齿顶圆用线表示，分度圆用表示，齿根圆用线表示，或省略不画。

18、视图可以分为、、、四种。

19、主视图能反映物体的和尺寸二、选择题1、对于平面相接的组合体，下列说法正确的是。

A、结合面一定有线隔开B、结合面一定没有线隔开C、当结合面不平齐时，两者中间有线隔开2、关于两形体相切，下列说法正确的是。

A、由于相切处是光滑过渡的，两者之间没有分界线B、两者之间有相贯线C、视具体情况，有时有线，有时无线3、用一个截平面截圆锥体，当截平面平行于轴线时，截交线的形状为。

A、圆B、双曲线C、椭圆4、下列关于组合体的尺寸注法说法错误的是。

A、要尽量集中标注在一个或两个视图上，这样便于看图B、对称结构的尺寸，一般要对称标注C、应使大的尺寸在内，小的尺寸在外进行标注5、根据主、俯视图，选择正确的左视图。

A、B、C、D、6、根据主、俯视图，选择正确的左视图。

A、B、C、7、根据主、俯视图，选择正确的左视图。

A、B、C、D、8、根据主、俯视图，选择正确的左视图。

A、B、C、D、9、根据主、俯视图，选择正确的左视图。

机械制图期末考试及答案(总11页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--*1、剖视图的种类可分为（）视图、（）视图和局部剖视图。

答案：全剖；半剖2、金属材料的剖面线应以适当角度绘制，最好画成与主要轮廓或剖面区域的对称线成（）角，互相平行，间隔均匀的（）线。

答案：45゜；平行细实3、剖切面的种类可分为（）剖切面、（）的剖切面、几个相交的剖切面。

答案：单一；几个平行；4、当机件具有对称平面时，在垂直于对称平面上投影所得的图形，可以（）为界，一半画成剖视图，一半画成（）。

答案：对称中心线；视图5、机件的某一部分向基本投影面投影而得的视图称为（）视图，其断裂边界应以（）线表示。

答案：局部视图；波浪6、在局部剖视图中，波浪线不能与轮廓线（），也不能（）轮廓线之外。

答案：重合（叠）；超出7、假想用剖切平面将机件的某处切断，仅画出断面的图形，称为（），简称（）。

答案：断面图；断面8、画在视图轮廓线之外的断面，称为（）断面；画在视图轮廓线之内的断面，称为（）断面。

答案：移出；重合9、移出断面的轮廓线用（）线绘制；重合断面的轮廓线用（）线绘制。

答案：粗实；细实10、当视图的轮廓线与重合断面的轮廓线（）时，视图的轮廓线仍需完整的画出，不可（）。

答案：重合（叠）；间断11、将机件的部分结构，用大于原图形所采用的比例画出的图形，称为（）图；放大部位用（）线圈出。

答案：局部放大；细实12、肋板、轮辐及薄壁结构，（）剖切时，一律不画剖面线，并用（）线将它们与相邻结构分开。

答案：纵向；粗实13、较长机件采用折断画法后，其长度应按（）标注尺寸，断裂边缘常用（）线画出。

答案：实长；波浪14、按一定规律分布的相同结构，只需画出几个完整的结构，其余用（）线相连或标明中心位置并注明（）。

答案：细实；总数15局部放大图上标注的比例是指（）的线性尺寸与（）相应要素的线性尺寸之比。

答案：放大图形；实际机件二、选择题：（每题2分）1、用剖切面完全地剖开机件所得的视图称（）视图。

大学机械制图期末考试题及解析一、选择题（每题 3 分，共 30 分）1、在机械制图中，用下列哪种线表示可见轮廓线？（）A 粗实线B 细实线C 虚线D 点划线答案：A解析：在机械制图中，粗实线通常用于表示可见轮廓线，能清晰地展现物体的外形。

2、已知空间点 A（10，15，20），则点 A 到 H 面的距离为（）A 10B 15C 20D 不确定答案：C解析：空间点到 H 面（水平面）的距离即为其 Z 坐标值，所以点 A 到 H 面的距离为 20。

3、下列哪种投影法不属于平行投影法？（）A 正投影法B 斜投影法C 中心投影法D 以上都是答案：C解析：平行投影法包括正投影法和斜投影法，中心投影法不属于平行投影法。

4、在绘制三视图时，主视图与俯视图（）A 长对正B 高平齐C 宽相等D 以上都不对答案：A解析：主视图和俯视图反映物体的长，它们的长度是相等的，即长对正。

5、圆柱被平面截切，截平面与圆柱轴线倾斜时，截交线的形状是（）A 圆B 椭圆C 矩形D 抛物线答案：B解析：当截平面与圆柱轴线倾斜时，截交线为椭圆。

6、下列哪种视图主要用于表达物体的内部结构？（）A 主视图B 俯视图C 左视图D 剖视图答案：D解析：剖视图可以清晰地展示物体的内部结构和形状。

7、尺寸标注中，尺寸数字的方向应（）A 水平B 垂直C 倾斜D 依尺寸线方向而定答案：D解析：尺寸数字的方向应依尺寸线方向而定，一般与尺寸线平行。

8、标准公差等级中，精度最高的是（）A IT01B IT1C IT18D 不确定答案：A解析：标准公差等级从 IT01 到 IT18，IT01 的精度最高。

9、表面粗糙度符号中，Ra 的值越大，表示表面越（）A 光滑B 粗糙C 精度高D 不确定答案：B解析：Ra 是表面粗糙度的评定参数之一，Ra 值越大，表面越粗糙。

10、下列哪种比例不是国家标准规定的绘图比例？（）A 1:1B 2:1C 3:1D 4:1答案：C解析：国家标准规定的绘图比例有 1:1、1:2、1:5、1:10、1:20、1:50、1:100、1:200、1:500、1:1000 等，没有 3:1。

机械制图期末试卷答案一、单项选择题(每题2分,共20分)1.当标注〔〕尺寸时，尺寸线需要与所注的线段平行。

A.角度B. 线性C. 直径D.半径2. 在尺寸标注中C2代表的倒角是〔〕 A、2×45°； B、2×30°； C、2×15°3.三视图中，把产生于H面的投影称作〔〕A.主视图B.后视图C. 左视图D.俯视图4、螺纹牙型有五个基本要素，它们是。

A、牙型、直径、螺距、旋向和旋合长度B、牙型、直径、螺距、线数和旋向C、牙型、直径、螺距、导程和线数D、牙型、直径、螺距、线数和旋合长度5、局部放大图的比例是指相应要素的线性尺寸之比，详细是指。

A、局部放大图比原图形B、原图形比局部放大图C、局部放大图比实物D、实物比放大图6.物体上相互平行的线段，轴测投影上〔〕A.平行B. 垂直C.无法确定D.正交7.已知空间点C的坐标为〔*,y,z〕，其侧面投影C”由〔〕坐标确定A.*,zB.*,yC.y,z8、零件图的尺寸标注要做到。

A、正确、完整、清楚B、正确、完整、匀称C、正确、完整、清楚、合理D、整齐、美观、大方9.按螺纹规定画法要求，以下画法共计有处错误A. 3B. 4C. 5D. 610.以下属于定位公差项目符号的是A. B. C. D.二、多项选择题(每题3分,共18分)1. 关于点的投影，以下说法正确的选项是〔〕A. 点的三面投影不符合三面投影规律B.点的投影永久是点C.点的正面投影与水平投影的连线肯定垂直于 O*轴D.点的正面投影与侧面投影的连线肯定垂直于OZ轴E.点的水平面投影到O*轴的`距离等于点的侧面投影到OZ轴的距离2.在以下所示的四棱柱中，棱边AB( )A. 棱边AB 是正平线B. 棱边AB 是侧平线C. 棱边AB 是侧垂线D. 棱边AB 是一般位置直线3.垂直于一个投影面，而倾斜于其他两个投影面的平面是( )A.正平面B.正垂面C.水平面D. 铅垂面E.侧垂面4.用形体分析法看视图的步骤有〔 )A.认识视图，抓住特征 B分析投影，，联想形体C.综合起来，联想整体D.运用线面的投影规律5.标注尺寸的形式有〔〕A.开口式B.链式C.坐标式D.封闭式E.综合式6.一张完整的零件图应包括的内容式〔〕A.一组图形B.完整的尺寸C.须要的技术要求D.填写完整的标题栏E.明细栏三、判断题〔每题1分，共10分〕〔〕1.图纸无论是否装订均要画出图框线。

机械制图期末试卷+答案(总10页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除2 2018 ~ 2019 学年第 一 学期 1827《机械制图》课程期末试卷 （考试时间90分钟 不可以使用计算器） 一、填空题（23分） 1、制图国家标准规定，图纸基本幅面有5种，最大的是 ，最小的是 ，A3图纸的幅面大小是A4幅面的 倍，标题栏一般放置在图样 。

2．国家标准编号为GB/T 14689-2008，其中GB/T 表示 ，14689表示该项标准的 ，2008表示该项标准颁布的 。

3．正投影法中的三个基本特性是平行得到 性、垂直得到 性、倾斜得到 性。

4．正投影法中，三视图间的“三等”规律是长 、高 、宽 。

5、螺纹的基本要素有 、 、 、 、 五部分组成。

6、一张完整的零件图有 、 、 和 等四部分组成。

二、选择题（共12分） 1、以下键连接图正确的是（ ） （a ） (b) 班级 学号 姓名 ……………………………………密……………………………………封……………………………………线……………………………………3（c ） (d)2、下列哪一项不属于零件图的内容（ ）(a)一组图形 (b)明细栏 (c)完整的尺寸 (d)技术要求3、下列对于ф20H7这一尺寸的说法正确的是哪一项（）(a)基本尺寸为20的基准轴，公差带代号为H7(b)基本尺寸为20的基准轴，基本偏差为H ，标准公差为IT7 (c)基本尺寸为20的基准孔，基本偏差为H ，标准公差为IT74、以下钻孔工艺结构不合理的有（ ）（a ） （b ） （c ） （d ）三、作图题（46分）1、求作立体的相贯线。

（5分）42、根据机件的主视图和轴测图，补画其局部视图和斜视图。

（缺少的尺寸按1：1从轴测图上量取）(6分)姓名………封……………………………………线…………………………………3、根据机件的主、俯视图，在指定位置画出机件的B向局部视图及C向局部视图。

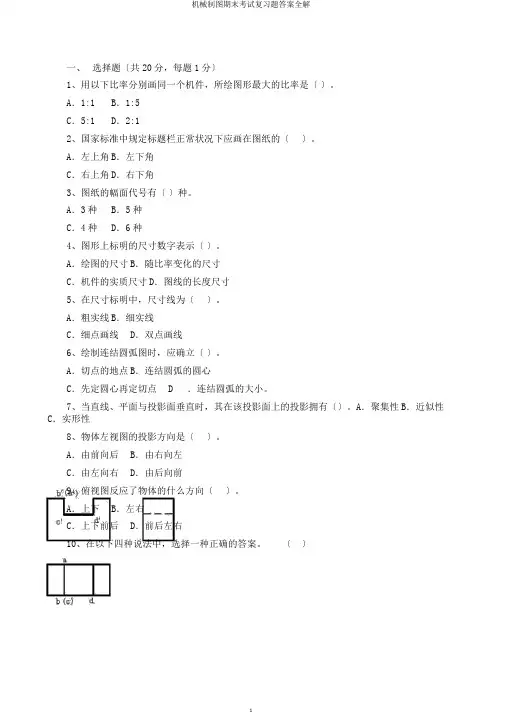

一、选择题〔共20分，每题1分〕1、用以下比率分别画同一个机件，所绘图形最大的比率是〔〕。

A．1:1 B．1:5C．5:1 D．2:12、国家标准中规定标题栏正常状况下应画在图纸的〔〕。

A．左上角B．左下角C．右上角D．右下角3、图纸的幅面代号有〔〕种。

A．3种B．5种C．4种D．6种4、图形上标明的尺寸数字表示〔〕。

A．绘图的尺寸B．随比率变化的尺寸C．机件的实质尺寸D．图线的长度尺寸5、在尺寸标明中，尺寸线为〔〕。

A．粗实线B．细实线C．细点画线D．双点画线6、绘制连结圆弧图时，应确立〔〕。

A．切点的地点B．连结圆弧的圆心C．先定圆心再定切点 D ．连结圆弧的大小。

7、当直线、平面与投影面垂直时，其在该投影面上的投影拥有〔〕。

A．聚集性B．近似性C．实形性8、物体左视图的投影方向是〔〕。

A．由前向后B．由右向左C．由左向右D．由后向前9、俯视图反应了物体的什么方向〔〕。

A．上下B．左右C．上下前后D．前后左右10、在以下四种说法中，选择一种正确的答案。

〔〕A．AB是水平线，BC是一般地点直线，CD是正平线B．AB是正垂线，BC是铅垂线，CD是侧垂线C．AB是侧平线，BC是一般地点直线，CD是水平线第1页共17页D．AB是正平线，BC是侧平线，CD11、垂直于H面且与V面、W面倾斜的平面称为〔〕。

A．正垂面B．铅垂面C．侧垂面D．一般面12、机械图样中可见轮廓线和棱边线采纳以下哪一种线型。

〔〕A 细实线B粗实线C 细虚线 D 波涛线13、一机件真切长为50，宽为30.，假定采纳2：1的比率绘制到大图上，标明时其长、宽分别应标为〔〕A100 ，30 B50，30 C25,15 D100 ，6014、选择正确的左视图。

〔b 〕(a) (b) (c) (d)17、选择正确的左视图。

〔c 〕18、选择正确的左视图。

〔b 〕(a) (b) (c) (d)19、选择正确的左视图。

〔c 〕第2 页共17 页20、选择正确的左视图。

机械制图期末试卷1、剖视图可分为全剖视图、半剖视图和局部剖视图。

2、断面图分为移出断面图、重合断面图3、螺距P、导程Ph、线数n的关系是：ph=np；对于单线螺纹：___________ 胆P____________________________ o4、常用的螺纹紧固件有螺栓、螺柱、螺钉、螺母、垫圈等五种。

5、键的种类很多，常用的有普通平键、半圆键、钩头楔键等。

6、符号/表示该表面是用不去除材料方法获得的。

7、轴承代号30205是圆锥滚子轴承，其尺寸系列代号为02 ,内径为25mm8、圆柱螺旋弹簧分为压缩弹簧、拉伸弹簧、扭转弹簧。

二、选择题（每小题2分，共20分）1、选择正(A )确的全剖视图。

2、选择正确的半剖视图。

（C ）3、.选择正确的移出断面图。

（C ）o口0学4、选择正确的移出断面图。

（D ）5、下列螺纹标注方法错误的是。

（D ）6、在下列四种说法中，选择一种正确的答案。

（D ）A.螺纹的五要素是牙型、 同，内外螺纹才可以旋合。

B .螺纹的五要素是牙型、 相同，内外螺纹就可以旋合。

C.螺纹的五要素是牙型、 内外螺纹就可以旋合。

D.螺纹的五要素是牙型、 同，内外螺纹才可以旋合 7、已知直齿圆柱齿轮模数 大径、导程、线数和旋向，只有螺纹的五要素均相 公称直径、螺距、线数和旋向，只要螺纹的三要素 大径、小径、中径和旋向，只要螺纹的三要素相同, 直径、螺距、线数和旋向，只有螺纹的五要素均相 m=2. 5mm ,齿数 z = 25 ， 则齿轮分度圆的直径为： A )； A62. 5mm B 、 8、内螺纹的小径用（ A 、 D B 、 C 63mm ）符号表示。

C 、Dl D 、 63.5mm D 、dl 得分 表达一个零件, 判断题（每小题1分，共10分） 1、 2、 3、 4、 5、 6、 7、 8、 9、 必须画出主视图，其余视图和图形按需选用。

上下偏差和公差都可以为正，为负和为0。

2022—2023学年第一学期期末考试《机械制图》试卷说明：1、考试时间90分钟，满分100分。

2、本试题共两页，共三大题。

3、考试内容：第一章一、单项选择题（每题2分，共10个小题，共计20分）1.国家标准中优先采用的图纸基本幅面有（C ）。

A.3种B.4种C.5种D.6种2.图样中的尺寸一般以（ D ）为单位时，不必标注其计量单位符号，若采用其他计量单位时，则应注明相应的单位符号。

A.kmB.dmC.cmD.mm3.不可见轮廓线采用（ B ）来绘制。

A.粗实线B.细虚线C.细实线4..角度尺寸在标注时，文字一律（A ）书写A.水平B.垂直C.倾斜5.下列缩写词中表示均布的意思的是( B )A.SRB. EQSC.C、标注圆弧的半径时，应在尺寸数字前加注符号（A ）。

A. RB. ϕ7.汉字的高度h不应小于（C ）A. 5mmB. 4mmC.3.5mmD.2.5mm8.图形中某线段尺寸为15mm，图形采用2:1的比例绘制，图形中线段对应的实物长度为（A ）mmA. 7.5mmB. 15mmC.30mm9.字体的号数即为字体的高度，单位是mm。

图样中汉字应采用（B ）。

A. 楷体B. 长仿宋体C. 黑体10. 1：2是缩小比例，2：1是放大比例。

若实物长度是50mm，按1：4的比例绘制则应标注（ B ）。

A. 12.5mmB. 50mmC.200mm二．是非题（每题2分，共10个小题，共计20分）1.不留装订边的图纸，周边尺寸的宽度数值一样。

（A ）2.按制图标准规定，1:2是放大比例。

（B ）3.2B铅笔中B代表软性铅笔。

（A ）4.虚线以及各种点画线相交时应恰当地相交于空隙处。

（B ）5.在进行尺寸标注时，尺寸数字不能被任何图线所通过。

（A ）6.尺寸界线与尺寸线平行。

（B ）7.制图标准规定，图样中标注的尺寸数值为工件的最后完成尺寸。

（A ）8.尺寸界线一般应与尺寸线垂直，并超出尺寸线2mm。

班级：_____________ 姓名：______________ 学号：____________-------------------- 密------------------------封-----------------------线------------------------------------------ 密------------------------封-----------------------线----------------------（A ）P5-1《机械制图》考试试题 （A 卷）答案一. 将主视图画成半剖视图（不要的线画“×”），并补画左视图（全剖视图）。

（15分）二.对指定的剖切线处作移出断面图并正确标注（后面无键槽）。

（15分）题 目 一 二 三 四 五 六 总 分得 分 阅 卷（A ）P5-2三.检查螺栓连接图中的错误和漏线(将错处和漏线处画〇)，在右边按比例画法画出正确的螺栓连接图（画图时从左图量取尺寸）。

（20分）四.看懂十字接头零件图(P5-3)，并回答下列问题。

（20分）1.根据零件名称和结构形状，此零件属于叉架类零件，采用HT150材料。

2.该零件由圆柱筒部分、十字形肋板部分、圆柱凸台部分和长圆凸台部分等组成。

3.用指引线和文字在图上注明长、宽、高三个方向尺寸的主要基准。

4.在主视图上，下列尺寸属于哪种类型（定形、定位）尺寸：80是定位尺寸； 38是定位尺寸； 40是定形尺寸；￠34定形是尺寸。

5. ￠40039.0 的最大极限尺寸为￠40.039, 最小极限尺寸为￠40, 公差为0.039。

6. 2×M10-7H 中的2表示螺孔数量为；M10表示公称直径为10的普通螺蚊；是粗牙普通螺纹；中顶径公差带代号为7H ；旋向为右；是中等旋合长度。

7.分别表示:被测要素为￠34与￠46轴线；基准要素为￠46圆柱筒右端面；公差项目为垂直度；公差值为0.02。

制图试题一、填空题1、由两个或两个以上组成的物体称为组合体。

2、画、读组合体视图的基本方法是法。

3、组合体的组合方式有、和三种。

4、按剖切范围分，剖视图可分为、和三类。

5、断面图分为：和两种。

6、同一零件各剖视图的剖面线方向间隔。

7、六个基本视图的名称为：、、、、、。

8、螺纹的五个基本要素分别为：、、、螺距（导程）和。

内外螺纹连接时，两者的五要素必须。

9、零件图四大内容是：、、、。

10、组合体尺寸标注的基本要求为：、、。

11、导程S和螺距P的关系是____ ___。

12、外螺纹在非圆视图中，大径用表示、小径用表示。

13、零件图的尺寸标注要求是：、、、。

14、相贯线是两个基本体表面的，也就是两个基本体表面共有点的集合，它一般是封闭的曲线。

15、局部剖视图用线分界且不应和图样上其他图线重合。

16、螺纹终止线用绘制。

17、绘制圆柱齿轮的圆视图中，齿顶圆用线表示，分度圆用表示，齿根圆用线表示，或省略不画。

18、视图可以分为、、、四种。

19、主视图能反映物体的和尺寸二、选择题1、对于平面相接的组合体，下列说法正确的是。

A、结合面一定有线隔开B、结合面一定没有线隔开C、当结合面不平齐时，两者中间有线隔开2、关于两形体相切，下列说法正确的是。

A、由于相切处是光滑过渡的，两者之间没有分界线B、两者之间有相贯线C、视具体情况，有时有线，有时无线3、用一个截平面截圆锥体，当截平面平行于轴线时，截交线的形状为。

A、圆B、双曲线C、椭圆4、下列关于组合体的尺寸注法说法错误的是。

A、要尽量集中标注在一个或两个视图上，这样便于看图B、对称结构的尺寸，一般要对称标注C、应使大的尺寸在内，小的尺寸在外进行标注5、根据主、俯视图，选择正确的左视图。

A、B、C、D、6、根据主、俯视图，选择正确的左视图。

A、B、C、7、根据主、俯视图，选择正确的左视图。

A、B、C、D、8、根据主、俯视图，选择正确的左视图。

A、B、C、D、9、根据主、俯视图，选择正确的左视图。
