自准直平行光管

实验一 平行光管调校一． 实验目的1. 了解平行光管的结构及工作原理，掌握平行光管的调整方法。

2. 了解利用自准直法、五角棱镜法调校平行光管的原理，并熟练掌握它们的调校方法。

3. 分析自准直法、五角棱镜法的调校误差，并比较这两种方法的优缺点。

二． 测量原理和方法平行光管是最基本的测试设备，用来提供无限远的目标或给出一束平行光。

其外貌如图1所示。

平行光管使用时，因测试的需要，常常要换上不同的分划板（平行光管常用分划板如图2所示），每次更换后都必需对平行光管进行调校。

包括两个方面的调校，1.纵向调校，其目的是使平行光管分化板的刻线面准确地调整到平行光管物镜的焦面位置上。

2.横向调校，其目的是调整十字分划板中心在平行光管主光轴上。

图 1 平行光管外貌1. 纵向调校。

调整分划板座的中心使其位于平行光管的主光轴上，且使分划板严格位于物镜的焦平面上。

实现该调校方法很多，这里只介绍最常见的两种方法：自准直法和五角棱镜法。

（1）自准直法将待调校的平行光管的分划板座上装上一十字分划板，并在该分划板后面配置一自准直目镜，这时由平行光管和自准直目镜一起构成自准直望远镜。

调校时，在平行光管物镜前放置一个平面度良好的平面反射镜，如图3所示。

人眼通过自准直目镜观察分划板和由平面镜反射回来的分划板的像，当人眼判断分划板和分划板的像在纵向（即平行光管的分划板图2十字分划板)(a 号鉴别率板2)(b 玻罗板)(e 号鉴别率板3)(c 星点板)(d 插头变压器 照明灯座 分划板调节螺钉 镜管底座 十字旋手 物镜组 .8.7.6.5.4.3.2.1光轴方向）一致时，则认为平行光管已调校好。

4-平行光管分划板 5-自准直目镜（2）五角棱镜法不同方向入射的光线，经五角棱镜后，其出射光线相对于入射光线转折90°。

五角棱镜法即是利用这一特点对平行光管进行调校的，调校原理如图4所示。

将五角棱镜放置在平行光管物镜前的工作台上，五角棱镜可在工作台上平滑地移动。

平行光管仪器内校指导书
平行光管是用于测量光的偏振方向和强度的仪器。

校准平行光管的目的是确定其准确性和精度，确保测量结果的可靠性。

以下是平行光管仪器内校的指导书的一般内容：
一、引言：
1.介绍平行光管的作用和原理，以及校准的目的和重要性。

二、设备准备：
1.列出所需的校准设备，如光源、偏振片、光探测器等。

2.检查设备的完整性和正常运行，确保校准的准确性。

三、校准步骤：
1.第一步：设置透射方向
⏹使用光源放置一个光强恒定的透射方向。

⏹调整透射方向直到光线平行且垂直于平行光管的方向。

2.第二步：测量和记录光强
⏹选取标准光源，将其透射至平行光管中。

⏹使用光探测器测量不同偏振状态下的光强，并记录测量
结果。

3.第三步：校准光路
⏹使用偏振片逐渐旋转，记录每个旋转位置下的光强变化。

⏹将记录的光强与旋转角度建立光强与偏振角的对应关系。

四、数据处理与分析：
1.统计所有的测量数据，并计算平均值、标准差等统计量。

2.分析结果，确保校准结果符合设备规格和要求。

五、结果和结论：
1.总结校准的结果和数据分析，得出关于平行光管性能的结论。

2.如果需要进行调整或修理，提供相应的建议和措施。

六、安全注意事项：
1.列出在校准过程中应注意的安全事项，如避免直接观察强光、
规避电击风险等。

七、参考文献和附录：
1.列出使用的参考文献和相关资料，并提供所需公式和图表的
附录。

在编写指导书时，应根据具体的平行光管型号、设备要求和校准流程进行修改和调整。

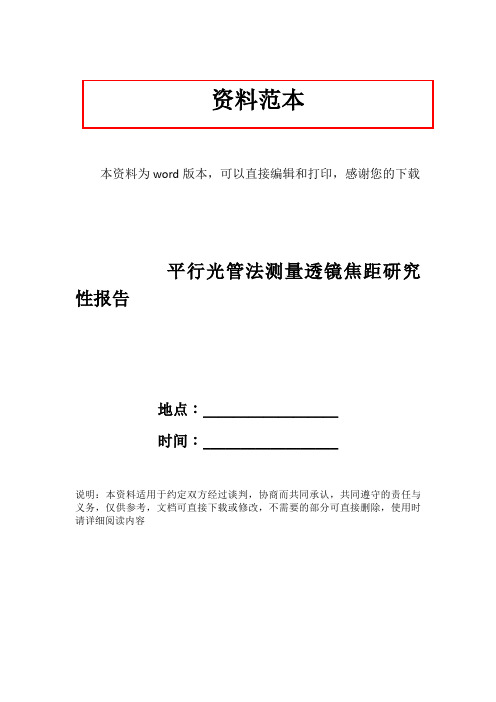

资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载平行光管法测量透镜焦距研究性报告地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容【目录】TOC \o "1-3" \h \z \u HYPERLINK \l "_Toc374486357" 【目录】 PAGEREF _Toc374486357 \h 1HYPERLINK \l "_Toc374486358" 【摘要】 PAGEREF_Toc374486358 \h 2HYPERLINK \l "_Toc374486359" 【关键词】 PAGEREF_Toc374486359 \h 2HYPERLINK \l "_Toc374486360" 【Summary】 PAGEREF_Toc374486360 \h 2HYPERLINK \l "_Toc374486361" 【Key words】 PAGEREF_Toc374486361 \h 2HYPERLINK \l "_Toc374486362" 一、【实验目的】 PAGEREF _Toc374486362 \h 3HYPERLINK \l "_Toc374486363" 二、【实验原理】 PAGEREF _Toc374486363 \h 3HYPERLINK \l "_Toc374486364" 1.测量凸透镜的焦距 PAGEREF _Toc374486364 \h 4HYPERLINK \l "_Toc374486365" 2.测量凹透镜的焦距 PAGEREF _Toc374486365 \h 4HYPERLINK \l "_Toc374486366" 三、【实验仪器】 PAGEREF _Toc374486366 \h 5HYPERLINK \l "_Toc374486367" 四、【实验步骤】 PAGEREF _Toc374486367 \h 5HYPERLINK \l "_Toc374486368" 1.等高共轴调节 PAGEREF_Toc374486368 \h 5HYPERLINK \l "_Toc374486369" 2.测量凸透镜的焦距 PAGEREF _Toc374486369 \h 6HYPERLINK \l "_Toc374486370" 3.测量凹透镜的焦距 PAGEREF _Toc374486370 \h 6HYPERLINK \l "_Toc374486371" 五、【数据记录与处理】PAGEREF _Toc374486371 \h 6HYPERLINK \l "_Toc374486372" 1.测量L1凸透镜的焦距 PAGEREF _Toc374486372 \h 6HYPERLINK \l "_Toc374486373" 2.测量L2凸透镜的焦距 PAGEREF _Toc374486373 \h 8HYPERLINK \l "_Toc374486374" 3.测量凹透镜的焦距 PAGEREF _Toc374486374 \h 9HYPERLINK \l "_Toc374486375" 六、【原始数据图片】 PAGEREF _Toc374486375 \h 11HYPERLINK \l "_Toc374486376" 七、【误差分析】 PAGEREF _Toc374486376 \h 11HYPERLINK \l "_Toc374486377" 八、【实验经验】 PAGEREF _Toc374486377 \h 12HYPERLINK \l "_Toc374486378" 1.调节等高共轴: PAGEREF_Toc374486378 \h 12HYPERLINK \l "_Toc374486379" 2.测量凸透镜焦距: PAGEREF_Toc374486379 \h 13HYPERLINK \l "_Toc374486380" 3.测量凹透镜焦距: PAGEREF_Toc374486380 \h 13HYPERLINK \l "_Toc374486381" 九、【实验仪器与方法的改进建议】 PAGEREF _Toc374486381 \h 13HYPERLINK \l "_Toc374486382" 1.实验仪器的改进建议 PAGEREF _Toc374486382 \h 13HYPERLINK \l "_Toc374486383" 2.实验方法的改进建议 PAGEREF _Toc374486383 \h 13HYPERLINK \l "_Toc374486384" 十、【感想与总结】 PAGEREF _Toc374486384 \h 15HYPERLINK \l "_Toc374486385" 【参考文献】 PAGEREF_Toc374486385 \h 16【摘要】透镜是光学仪器中最重要、最基本的元件，由玻璃材料（如玻璃、塑料、水晶等）制作而成，光线通过透镜反射后可以成像。
