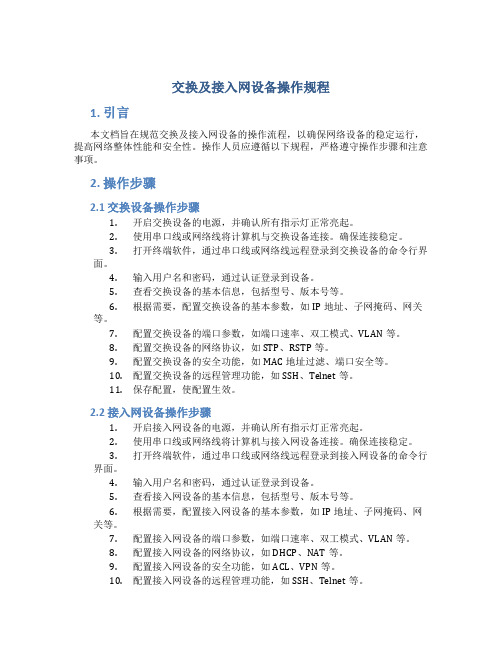

接入网设备

交换及接入网设备操作规程
1、设备接入规程
（1）在接入网设备之前，需要确认设备是否符合工作要求，并做好设备接入前的准备工作。

（2）安装设备时需要确保设备的电源、网络接口和其他必需的连接都已连接并且没有故障。

（3）接入网设备需要使用专业工具进行接入，确保接入过程中不会损坏设备。

（4）接入完成后，需确保设备已经连接到网络，并且能够正常工作。

2、设备交换规程
（1）在进行设备交换之前，需要对待交换的设备进行全面的检查，确保设备正常工作。

（2）交换设备需要提前做好工作计划，包括交换的时间、地点、人员安排等。

（3）交换过程中需要确保原设备和新设备都已经断开连接，并且设备交换过程中需要有专人负责监督设备的拆卸和安装。

（4）交换完成后，需确保新设备已经连接到网络，并且能够
正常工作。

3、其他注意事项
（1）在设备接入和交换过程中，需要确保设备连接的安全性，防止设备遭到破坏或者被盗。

（2）在设备交换完成后，需要对设备进行全面的测试，包括
设备连接、网络通信、设备性能等，确保设备能够正常工作。

（3）在设备接入和交换过程中，需要尽量减少对网络的影响，保证网络的稳定性和正常运行。

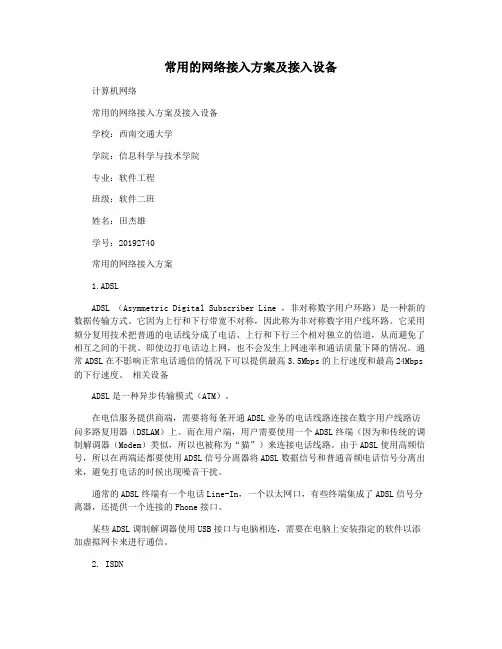

常用的网络接入方案及接入设备计算机网络常用的网络接入方案及接入设备学校：西南交通大学学院：信息科学与技术学院专业：软件工程班级：软件二班姓名：田杰雄学号：20192740常用的网络接入方案1.ADSLADSL （Asymmetric Digital Subscriber Line ，非对称数字用户环路）是一种新的数据传输方式。

它因为上行和下行带宽不对称，因此称为非对称数字用户线环路。

它采用频分复用技术把普通的电话线分成了电话、上行和下行三个相对独立的信道，从而避免了相互之间的干扰。

即使边打电话边上网，也不会发生上网速率和通话质量下降的情况。

通常ADSL在不影响正常电话通信的情况下可以提供最高3.5Mbps的上行速度和最高24Mbps 的下行速度。

相关设备ADSL是一种异步传输模式（ATM）。

在电信服务提供商端，需要将每条开通ADSL业务的电话线路连接在数字用户线路访问多路复用器（DSLAM）上。

而在用户端，用户需要使用一个ADSL终端（因为和传统的调制解调器（Modem）类似，所以也被称为“猫”）来连接电话线路。

由于ADSL使用高频信号，所以在两端还都要使用ADSL信号分离器将ADSL数据信号和普通音频电话信号分离出来，避免打电话的时候出现噪音干扰。

通常的ADSL终端有一个电话Line-In，一个以太网口，有些终端集成了ADSL信号分离器，还提供一个连接的Phone接口。

某些ADSL调制解调器使用USB接口与电脑相连，需要在电脑上安装指定的软件以添加虚拟网卡来进行通信。

2. ISDN综合业务数字网(ISDN)是一种信息通信网络。

它提供端到端的数字连接，支持一系列的语音和非语音业务，可以用于计算机网络互联和用户网络接入。

数字化的发展趋势使得ISDN业务有了发展的空间。

用户只需要在现有的一对电话线上加上ISDN终端设备就可获取ISDN基本速率BRI（2B+D），从而使日常的使用业务从单一的语音通信拓展到文学、语音、数据和图象等多种综合业务。

宽带有线电视接入网系统体系结构及关键设备引言宽带有线电视接入网系统是现代家庭和企业接入宽带网络的重要手段，它为用户提供了高速、稳定的网络连接和丰富的媒体服务。

本文将介绍宽带有线电视接入网系统的体系结构以及其中的关键设备。

体系结构宽带有线电视接入网系统的体系结构主要包括三个层次，分别是用户接入层、集中接入层和核心汇聚层。

用户接入层用户接入层是指网络接入点与用户设备之间的连接层。

在宽带有线电视接入网系统中，常用的用户接入技术包括有线电视（CATV）网络、光纤到户（FTTH）网络等。

这些技术可以提供高速的宽带接入能力，满足用户对高清视频、在线游戏等需求。

在用户接入层，常见的关键设备有：1.光猫：光猫是将光纤信号转换为电信号的设备，用于将光纤网络接入到用户端设备（如电视机、电脑等）上。

2.有线电视调制解调器：有线电视调制解调器用于将有线电视信号转换为数字信号，并与用户设备进行连接，是用户接入有线电视网络的核心设备之一。

集中接入层集中接入层是宽带有线电视接入网系统中连接用户接入层和核心汇聚层的层次。

在集中接入层，用户接入设备通过光纤、同轴电缆等传输介质与集中接入设备相连。

在集中接入层，常见的关键设备有：1.传输设备：传输设备用于将用户接入设备传输的信号进行处理和转发，保证信号稳定和可靠传输。

常用的传输设备包括光传送设备、数字传送设备等。

2.聚合设备：聚合设备用于将大量用户接入设备的信号进行聚合处理，减少网络资源的占用。

聚合设备具有较强的处理能力和高速的转发能力，可以同时支持多个用户设备的接入。

核心汇聚层核心汇聚层是宽带有线电视接入网系统的顶层，负责将用户数据和媒体内容汇聚到一起，连接到Internet和其他服务提供商的网络中。

核心汇聚层承载着整个网络的传输和转发任务。

在核心汇聚层，常见的关键设备有：1.交换机：交换机是核心汇聚层的主要设备之一，用于实现数据的传输和交换。

交换机具有较高的带宽和较低的延迟，可以提供高速、稳定的数据传输能力。

接入网设备部分介绍1. 引言接入网设备是指用于连接用户设备与互联网之间的设备，是实现用户接入互联网的关键组成部分。

本文将对接入网设备的概念、主要功能以及常见的接入网设备进行介绍。

2. 接入网设备的概念接入网设备是指位于用户侧，连接用户终端设备和接入核心网之间的网络设备。

它扮演着网关的角色，负责将用户终端设备的数据传输到接入核心网上，并将接入核心网上的数据传输到用户终端设备。

接入网设备通常提供多种接入方式，如有线接入（如以太网、电力线通信）和无线接入（如Wi-Fi、蓝牙等），以满足不同用户设备的接入需求。

3. 接入网设备的主要功能3.1 数据转发接入网设备的主要功能之一是数据转发。

它负责将用户终端设备传输的数据包转发给接入核心网或其他用户设备。

数据转发通常采用路由器或交换机来实现，根据数据包的目的地进行转发。

3.2 接入鉴权为了保证网络的安全性，接入网设备还需要进行接入鉴权。

它会验证用户设备的身份或提供登陆认证功能，确保只有合法的用户可以接入网络。

接入鉴权通常通过使用用户名、密码、证书等方式进行。

3.3 安全防护接入网设备在数据传输过程中也需要对数据进行安全防护。

它可以支持各种安全协议如VPN、IPSec等，对数据进行加密传输。

此外，接入网设备还需要防止网络攻击，如入侵检测、防火墙等功能。

4. 常见的接入网设备4.1 路由器路由器是最常见的接入网设备之一，它能够实现数据的转发和流量控制功能。

路由器通常带有多个网络接口，包括局域网接口和广域网接口，可以连接多个设备和多个网络，实现数据在不同网络之间的传输。

4.2 交换机交换机也是常见的接入网设备之一，主要用于局域网中数据的转发。

交换机可以根据MAC地址将数据包发送到目标设备，减少网络拥堵情况下的数据冲突。

4.3 网络接入服务器网络接入服务器是一种用于实现用户设备接入认证的设备。

它可以验证用户终端设备的身份并提供鉴权功能，确保网络的安全性。

网络接入服务器通常与AAA （认证、授权和会计）服务器一起使用。

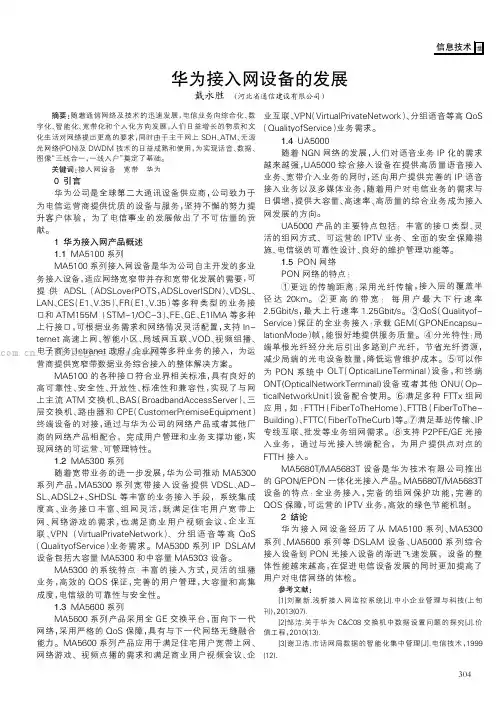

摘要:随着通信网络及技术的迅速发展，电信业务向综合化、数字化、智能化、宽带化和个人化方向发展，人们日益增长的物质和文化生活对网络提出更高的要求，同时由于主干网上SDH、ATM、无源光网络(PON)及DWDM 技术的日益成熟和使用，为实现话音、数据、图像“三线合一，一线入户”奠定了基础。

关键词:接入网设备宽带华为0引言华为公司是全球第二大通讯设备供应商，公司致力于为电信运营商提供优质的设备与服务，坚持不懈的努力提升客户体验，为了电信事业的发展做出了不可估量的贡献。

1华为接入网产品概述1.1MA5100系列MA5100系列接入网设备是华为公司自主开发的多业务接入设备，适应网络宽窄带并存和宽带化发展的需要，可提供ADSL（ADSLoverPOTS，ADSLoverISDN ）、VDSL、LAN、CES （E1、V.35）、FR （E1、V.35）等多种类型的业务接口和ATM155M（STM-1/OC-3）、FE、GE、E1IMA 等多种上行接口，可根据业务需求和网络情况灵活配置，支持In-ternet 高速上网、智能小区、局域网互联、VOD、视频组播、电子商务、Intranet 政府/企业网等多种业务的接入，为运营商提供宽窄带数据业务综合接入的整体解决方案。

MA5100的各种接口符合业界相关标准，具有良好的高可靠性、安全性、开放性、标准性和兼容性，实现了与网上主流ATM 交换机、BAS （BroadbandAccessServer）、三层交换机、路由器和CPE （CustomerPremiseEquipment ）终端设备的对接，通过与华为公司的网络产品或者其他厂商的网络产品相配合，完成用户管理和业务支撑功能，实现网络的可运营、可管理特性。

1.2MA5300系列随着宽带业务的进一步发展，华为公司推动MA5300系列产品，MA5300系列宽带接入设备提供VDSL、AD-SL、ADSL2+、SHDSL 等丰富的业务接入手段，系统集成度高、业务接口丰富、组网灵活，既满足住宅用户宽带上网、网络游戏的需求，也满足商业用户视频会议、企业互联、VPN （VirtualPrivateNetwork ）、分组语音等高QoS （QualityofService ）业务需求。

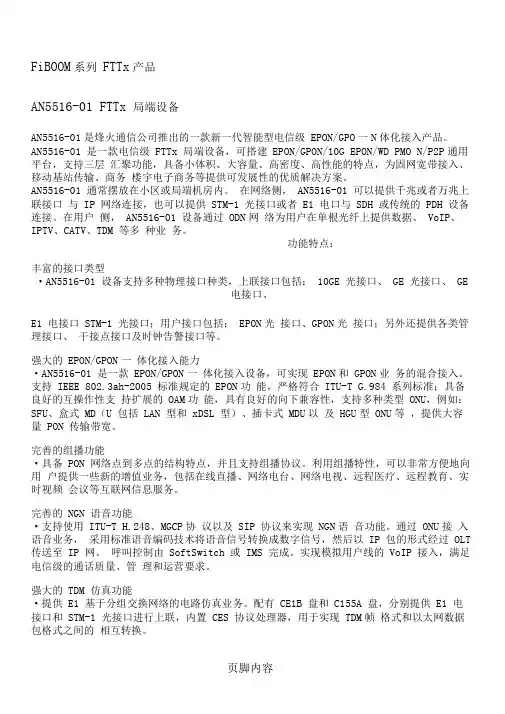

FiBOOM系列FTTx产品AN5516-01 FTTx 局端设备AN5516-01是烽火通信公司推出的一款新一代智能型电信级EPON/GPO一N体化接入产品。

AN5516-01 是一款电信级FTTx 局端设备，可搭建EPON/GPON/10G EPON/WD PMO N/P2P通用平台，支持三层汇聚功能，具备小体积、大容量、高密度、高性能的特点，为固网宽带接入、移动基站传输、商务楼宇电子商务等提供可发展性的优质解决方案。

AN5516-01 通常摆放在小区或局端机房内。

在网络侧，AN5516-01 可以提供千兆或者万兆上联接口与IP 网络连接，也可以提供STM-1 光接口或者E1 电口与SDH 或传统的PDH 设备连接。

在用户侧，AN5516-01 设备通过ODN网络为用户在单根光纤上提供数据、VoIP、IPTV、CATV、TDM 等多种业务。

功能特点：丰富的接口类型·AN5516-01 设备支持多种物理接口种类，上联接口包括：10GE 光接口、GE 光接口、GE电接口、E1 电接口STM-1 光接口；用户接口包括：EPON光接口、GPON光接口；另外还提供各类管理接口、干接点接口及时钟告警接口等。

强大的EPON/GPON一体化接入能力·AN5516-01 是一款EPON/GPON一体化接入设备，可实现EPON和GPON业务的混合接入。

支持IEEE 802.3ah-2005 标准规定的EPON功能，严格符合ITU-T G.984 系列标准；具备良好的互操作性支持扩展的OAM功能，具有良好的向下兼容性，支持多种类型ONU，例如：SFU、盒式MD（U 包括LAN 型和xDSL 型）、插卡式MDU以及HGU型ONU等，提供大容量PON 传输带宽。

完善的组播功能·具备PON 网络点到多点的结构特点，并且支持组播协议。

利用组播特性，可以非常方便地向用户提供一些新的增值业务，包括在线直播、网络电台、网络电视、远程医疗、远程教育、实时视频会议等互联网信息服务。

FiBOOM系列FTTx产品AN5516-01 FTTx局端设备AN5516-01是烽火通信公司推出的一款新一代智能型电信级EPON/GPON一体化接入产品。

AN5516-01是一款电信级FTTx 局端设备，可搭建EPON/GPON/10G EPON/WDM? PON/P2P通用平台，支持三层汇聚功能，具备小体积、大容量、高密度、高性能的特点，为固网宽带接入、移动基站传输、商务楼宇电子商务等提供可发展性的优质解决方案。

AN5516-01 通常摆放在小区或局端机房内。

在网络侧，AN5516-01 可以提供千兆或者万兆上联接口与IP 网络连接，也可以提供STM-1 光接口或者E1 电口与SDH 或传统的PDH 设备连接。

在用户侧，AN5516-01 设备通过ODN 网络为用户在单根光纤上提供数据、VoIP、IPTV、CATV、TDM 等多种业务。

?????????????????????????????????????????????????????????????????功能特点：丰富的接口类型·AN5516-01 设备支持多种物理接口种类，上联接口包括：10GE 光接口、GE 光接口、GE 电接口、E1 电接口STM-1 光接口；用户接口包括：EPON 光接口、GPON 光接口；另外还提供各类管理接口、干接点接口及时钟告警接口等。

强大的 EPON/GPON 一体化接入能力·AN5516-01 是一款EPON/GPON 一体化接入设备，可实现EPON 和GPON 业务的混合接入。

支持IEEE 802.3ah-2005 标准规定的EPON 功能，严格符合ITU-T G.984 系列标准；具备良好的互操作性支持扩展的OAM 功能，具有良好的向下兼容性，支持多种类型ONU，例如：SFU、盒式MDU（包括LAN 型和xDSL 型）、插卡式MDU 以及HGU 型ONU 等，提供大容量PON 传输带宽。
