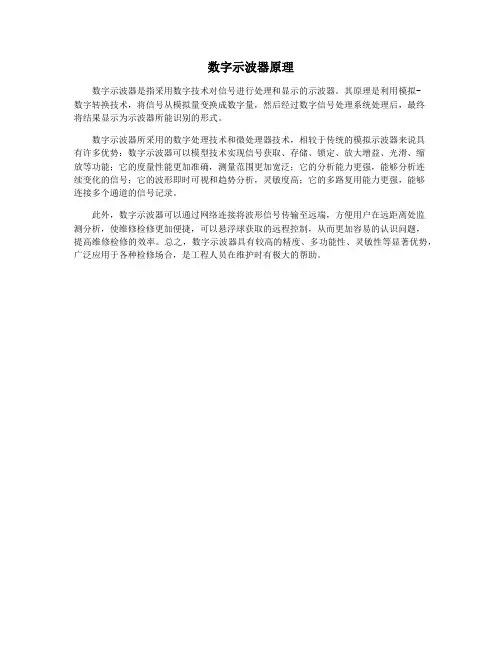

数字示波器原理
数字示波器是指采用数字技术对信号进行处理和显示的示波器。
其原理是利用模拟-
数字转换技术，将信号从模拟量变换成数字量，然后经过数字信号处理系统处理后，最终
将结果显示为示波器所能识别的形式。
数字示波器所采用的数字处理技术和微处理器技术，相较于传统的模拟示波器来说具
有许多优势：数字示波器可以模型技术实现信号获取、存储、锁定、放大增益、光滑、缩
放等功能；它的度量性能更加准确，测量范围更加宽泛；它的分析能力更强，能够分析连
续变化的信号；它的波形即时可视和趋势分析，灵敏度高；它的多路复用能力更强，能够
连接多个通道的信号记录。
此外，数字示波器可以通过网络连接将波形信号传输至远端，方便用户在远距离处监
测分析，使维修检修更加便捷，可以悬浮球获取的远程控制，从而更加容易的认识问题，
提高维修检修的效率。
总之，数字示波器具有较高的精度、多功能性、灵敏性等显著优势，广泛应用于各种检修场合，是工程人员在维护时有极大的帮助。
数字示波器的原理
数字示波器是一种基于数字信号处理技术的电子测量仪器，它主要由输入信号采集模块、模数转换器、存储器、数字信号处理器、显示器等部分组成。
数字示波器的原理如下：
1.输入信号采集模块。
输入信号采集模块负责将要测试的模拟信号转换为数字信号。
通常采用的方式是使用模数转换器将模拟信号转换成数字信号。
模数转换器将模拟信号所代表的数值转换成等效数字信号，数字信号的大小取决于模数转换器的位数。
例如，8位模数转换器可以转换成256级数字信号。
2.存储器。
存储器用于存储采集到的数字信号，它通常是一个高速存储器，能够在很短的时间内存储大量的数据。
3.数字信号处理器。
数字信号处理器负责对数字信号进行处理和分析。
它可以对存储器中存储的数据进行处理，从而得到所要测量的信号在时间和幅度上的波形。
4.显示器。
显示器用于显示所测量的信号波形。
数字信号处理器将处理后的信号波形发送给显示器，实时显示出信号的振幅、频率、相位等参数。
综上所述，数字示波器利用数字信号处理技术，将模拟信号转换成数字信号，然后存储、处理、分析、显示，实现了求取信号的各种参数和波
形形态的功能。
这可以让电子工程师或者电子技术人员更加准确地评估、分析和诊断电路和系统的性能。

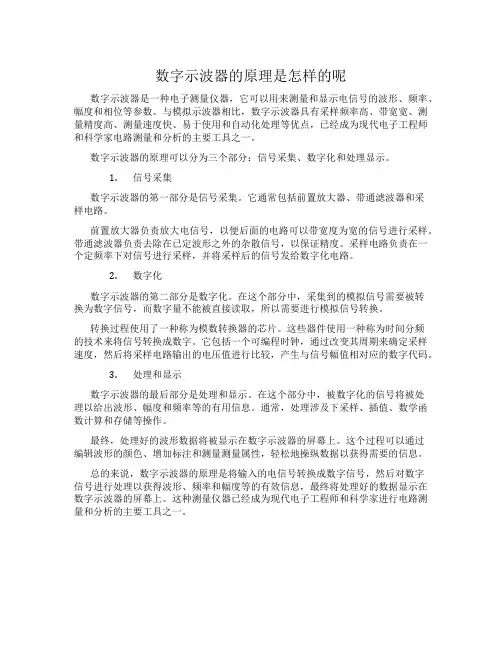

数字示波器的原理是怎样的呢数字示波器是一种电子测量仪器，它可以用来测量和显示电信号的波形、频率、幅度和相位等参数。
与模拟示波器相比，数字示波器具有采样频率高、带宽宽、测量精度高、测量速度快、易于使用和自动化处理等优点，已经成为现代电子工程师和科学家电路测量和分析的主要工具之一。
数字示波器的原理可以分为三个部分：信号采集、数字化和处理显示。
1.信号采集数字示波器的第一部分是信号采集。
它通常包括前置放大器、带通滤波器和采样电路。
前置放大器负责放大电信号，以便后面的电路可以带宽度为宽的信号进行采样。
带通滤波器负责去除在已定波形之外的杂散信号，以保证精度。
采样电路负责在一个定频率下对信号进行采样，并将采样后的信号发给数字化电路。
2.数字化数字示波器的第二部分是数字化。
在这个部分中，采集到的模拟信号需要被转换为数字信号，而数字量不能被直接读取，所以需要进行模拟信号转换。
转换过程使用了一种称为模数转换器的芯片。
这些器件使用一种称为时间分频的技术来将信号转换成数字。
它包括一个可编程时钟，通过改变其周期来确定采样速度，然后将采样电路输出的电压值进行比较，产生与信号幅值相对应的数字代码。
3.处理和显示数字示波器的最后部分是处理和显示。
在这个部分中，被数字化的信号将被处理以给出波形、幅度和频率等的有用信息。
通常，处理涉及下采样、插值、数学函数计算和存储等操作。
最终，处理好的波形数据将被显示在数字示波器的屏幕上。
这个过程可以通过编辑波形的颜色、增加标注和测量测量属性，轻松地操纵数据以获得需要的信息。
总的来说，数字示波器的原理是将输入的电信号转换成数字信号，然后对数字信号进行处理以获得波形、频率和幅度等的有效信息，最终将处理好的数据显示在数字示波器的屏幕上。
这种测量仪器已经成为现代电子工程师和科学家进行电路测量和分析的主要工具之一。
数字示波器的原理
1.采样：数字示波器通过内置的模数转换器将连续的模拟信号转换为
离散的数字信号。
采样率是指每秒对模拟信号进行采样的次数，一般为其
信号带宽的两倍。
例如，如果信号带宽为100MHz，则通常需要至少
200MS/s的采样率。
2.数字化：采样后的模拟信号被转换为数字形式的样本。
转换的精度
由示波器的分辨率决定，分辨率越高，则样本越准确。
3.存储：示波器将采样到的数字样本存储在内存中，形成数字波形。
存储深度是示波器内存的大小，深度越大，则可存储的波形越长。
4.显示：示波器将存储的数字波形通过内置的显示器显示出来。
用户
可以通过控制面板或计算机软件对波形进行观察和操作。
一般来说，示波
器的显示器能够以较高的分辨率和刷新率显示波形。
5.分析：数字示波器提供多种分析功能，例如测量信号的幅值、频率、相位等，还可以进行波形的加减乘除、傅里叶变换等操作。
这些分析功能
有助于用户对信号进行深入的分析和理解。
总的来说，数字示波器通过采样、数字化、存储、显示和分析等步骤，能够准确地捕捉和展示信号的各种特征，为工程师和科研人员提供了强大
的测量和分析工具。
数字示波器实验原理
数字示波器是一种测量和显示电信号波形的仪器。
它通过将输入的模拟电信号转换为数字信号，并使用数码技术进行处理和显示。
数字示波器实验原理主要包括以下几个方面：
1. 信号采集：示波器使用探头将待测电信号接入到示波器的输入端口。
在输入端口，示波器通过电阻分压、差动放大等方式对信号进行预处理和保护。
2. 信号转换：示波器将输入的模拟电信号转换为数字信号。
这需要经过模数转换（A/D 转换），将输入的连续模拟信号转为离散的数字信号。
3. 信号处理：示波器通过对数字信号进行处理，如滤波、放大、补偿等，以改善信号质量和测量的准确性。
4. 波形显示：示波器会将处理后的数字信号转换为模拟信号，然后通过电子束在显示屏上扫描绘制出波形。
示波器的水平和垂直扫描功能能够控制波形的水平和垂直位置，从而实现波形的调整。
5. 触发功能：示波器通过设置触发条件，可以选择信号波形的起始点，也可以分析特定的波形细节。
数字示波器相对于模拟示波器具有更高的精度和稳定性，可提
供更多的测量和调整功能。
它具有高带宽、高分辨率、多通道、存储和回放等特点，广泛应用于电子工程、通信、医疗、科研等领域。
数字示波器原理与应用数字示波器是一种基于数字信号处理技术的电子测试设备，用于观测和测量电信号的波形和各种电气参数。
其工作原理是将被测信号采样并转换为数字信号，然后通过数字处理算法恢复出原始信号的形态和参数。
数字示波器的工作过程可以分为以下几个步骤：1. 采样：示波器通过内部或外部的采样电路对被测信号进行采样，通常采用的是均匀采样方式。
采样定理要求采样频率至少是被测信号最高频率的两倍，以确保采样的准确性。
2. AD转换：模拟信号经过采样后，通过模数转换器（A/D转换器）将其转换为数字信号。
A/D转换器将连续的模拟信号转换为离散的数字数值，采用的常见方式有闩锁式转换、逐次逼近转换等。
3. 存储：数字示波器将转换后的数字信号进行存储，并按照一定的时间顺序排列。
存储器的容量决定了示波器能够存储的信号长度，而存储速度则影响了示波器的最大采样率。
4. 数字处理：通过数字信号处理算法，示波器对存储的数字信号进行处理和分析，恢复出原始信号的形态和各种电气参数。
常见的处理算法包括傅里叶变换、滤波、频谱分析、触发等。
数字示波器的应用非常广泛，常见的应用领域包括电子工程、通信、计算机、医学等。
它具有以下优点：1. 储存容量大：数字示波器的存储器容量通常远大于模拟示波器，可以存储更长的信号和更多的波形，方便分析和比较。
2. 数据处理灵活：数字示波器可以通过软件对采样数据进行各种算法处理和分析，例如滤波、傅里叶变换、触发等，方便用户获取更多的信息。
3. 显示效果好：数字示波器通过数字显示技术，能够实时显示信号的波形、参数和频谱等，操作界面直观清晰。
4. 其他功能完善：数字示波器通常还具备存储和导出数据、自动测量、自动报警等功能，提高了工作效率和可靠性。
数字示波器的发展已经取代了传统的模拟示波器，在现代电子测量领域得到广泛应用。
随着技术的不断发展，数字示波器的性能和功能还将进一步提高，满足不同领域的需求。

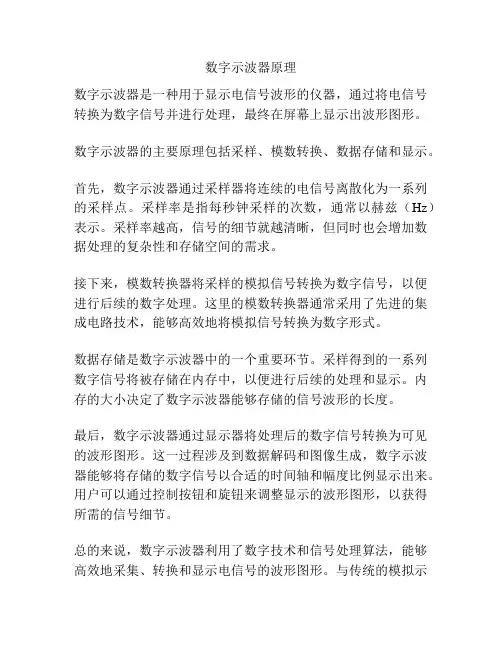

数字示波器原理
数字示波器是一种用于显示电信号波形的仪器，通过将电信号转换为数字信号并进行处理，最终在屏幕上显示出波形图形。
数字示波器的主要原理包括采样、模数转换、数据存储和显示。
首先，数字示波器通过采样器将连续的电信号离散化为一系列的采样点。
采样率是指每秒钟采样的次数，通常以赫兹（Hz）表示。
采样率越高，信号的细节就越清晰，但同时也会增加数据处理的复杂性和存储空间的需求。
接下来，模数转换器将采样的模拟信号转换为数字信号，以便进行后续的数字处理。
这里的模数转换器通常采用了先进的集成电路技术，能够高效地将模拟信号转换为数字形式。
数据存储是数字示波器中的一个重要环节。
采样得到的一系列数字信号将被存储在内存中，以便进行后续的处理和显示。
内存的大小决定了数字示波器能够存储的信号波形的长度。
最后，数字示波器通过显示器将处理后的数字信号转换为可见的波形图形。
这一过程涉及到数据解码和图像生成，数字示波器能够将存储的数字信号以合适的时间轴和幅度比例显示出来。
用户可以通过控制按钮和旋钮来调整显示的波形图形，以获得所需的信号细节。
总的来说，数字示波器利用了数字技术和信号处理算法，能够高效地采集、转换和显示电信号的波形图形。
与传统的模拟示
波器相比，数字示波器具有采样率高、噪声低、操作简便等优势，因此在电子工程领域得到了广泛的应用。

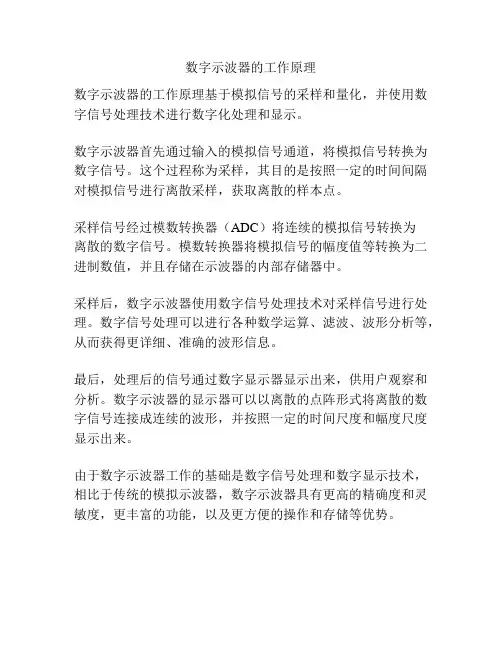

数字示波器的工作原理
数字示波器的工作原理基于模拟信号的采样和量化，并使用数字信号处理技术进行数字化处理和显示。
数字示波器首先通过输入的模拟信号通道，将模拟信号转换为数字信号。
这个过程称为采样，其目的是按照一定的时间间隔对模拟信号进行离散采样，获取离散的样本点。
采样信号经过模数转换器（ADC）将连续的模拟信号转换为
离散的数字信号。
模数转换器将模拟信号的幅度值等转换为二进制数值，并且存储在示波器的内部存储器中。
采样后，数字示波器使用数字信号处理技术对采样信号进行处理。
数字信号处理可以进行各种数学运算、滤波、波形分析等，从而获得更详细、准确的波形信息。
最后，处理后的信号通过数字显示器显示出来，供用户观察和分析。
数字示波器的显示器可以以离散的点阵形式将离散的数字信号连接成连续的波形，并按照一定的时间尺度和幅度尺度显示出来。
由于数字示波器工作的基础是数字信号处理和数字显示技术，相比于传统的模拟示波器，数字示波器具有更高的精确度和灵敏度，更丰富的功能，以及更方便的操作和存储等优势。

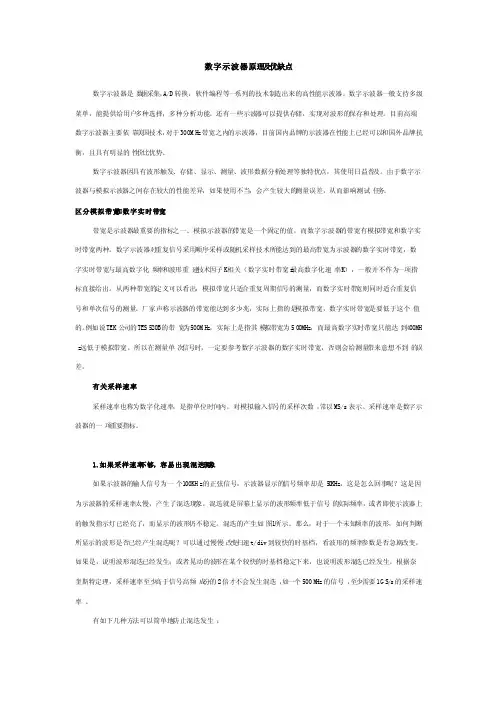

数字示波器原理及优缺点数字示波器是数据采集，A/D转换，软件编程等一系列的技术制造出来的高性能示波器。
数字示波器一般支持多级菜单，能提供给用户多种选择，多种分析功能。
还有一些示波器可以提供存储，实现对波形的保存和处理。
目前高端数字示波器主要依靠美国技术，对于300MH z带宽之内的示波器，目前国内品牌的示波器在性能上已经可以和国外品牌抗衡，且具有明显的性价比优势。
数字示波器因具有波形触发、存储、显示、测量、波形数据分析处理等独特优点，其使用日益普及。
由于数字示波器与模拟示波器之间存在较大的性能差异，如果使用不当，会产生较大的测量误差，从而影响测试任务。
区分模拟带宽和数字实时带宽带宽是示波器最重要的指标之一。
模拟示波器的带宽是一个固定的值，而数字示波器的带宽有模拟带宽和数字实时带宽两种。
数字示波器对重复信号采用顺序采样或随机采样技术所能达到的最高带宽为示波器的数字实时带宽，数字实时带宽与最高数字化频率和波形重建技术因子K相关（数字实时带宽=最高数字化速率/K），一般并不作为一项指标直接给出。
从两种带宽的定义可以看出，模拟带宽只适合重复周期信号的测量，而数字实时带宽则同时适合重复信号和单次信号的测量。
厂家声称示波器的带宽能达到多少兆，实际上指的是模拟带宽，数字实时带宽是要低于这个值的。
例如说TEK公司的TES520B的带宽为500MH z，实际上是指其模拟带宽为500MHz，而最高数字实时带宽只能达到400MH z远低于模拟带宽。
所以在测量单次信号时，一定要参考数字示波器的数字实时带宽，否则会给测量带来意想不到的误差。
有关采样速率采样速率也称为数字化速率，是指单位时间内，对模拟输入信号的采样次数，常以MS/s表示。
采样速率是数字示波器的一项重要指标。
数字示波器的原理
数字示波器是一种用于测量电信号的仪器。
它的工作原理可以简单描述为以下几个步骤：
1. 信号采集：数字示波器使用一个称为“采样器”的装置来捕捉要测量的电信号。
采样器以一定的频率对信号进行离散采样，将连续的模拟信号转换为数字形式。
采样率越高，采集到的信号越准确。
2. 数字化：通过采样器采集到的模拟信号经过模数转换器（ADC）转换为数字信号。
模数转换器将每个采样点的电压值转换为对应的数字值。
3. 存储：转换后的数字信号被存储在内存中。
示波器的存储深度决定了示波器可以存储多少个采样点，从而决定了示波器可以捕捉到的时间段。
4. 显示：内存中存储的数字信号被显示在示波器的屏幕上。
示波器的屏幕会绘制所有采样点之间的连线，从而形成波形图。
波形图显示了信号幅度随时间的变化情况。
5. 测量：数字示波器通常具有丰富的测量功能，可以对波形进行各种测量，如频率、幅度、峰峰值、周期等。
总的来说，数字示波器通过采集、数字化、存储和显示信号，实现对电信号的可视化和测量。
这些过程使得数字示波器成为现代电子测量领域不可或缺的工具。
