数字示波器原理与应用

实验2 示波器的原理与应用（补充教材）示波器是用来测量被测信号随时间变化特性的电子测量仪器。

示波器既能观测反映电压和电流信号（需用采样示波器）随时间变化的特性，还能捕捉各种非周期性信号（如随机脉冲）。

用示波器测量的物理量包括：幅度、频率、直流偏置、占空比等，用双踪示波器还可以检测两路信号在幅度、频率和相位之间的相对关系。

在科研和生产实践中，常使用各类传感器（热敏、光电、压电、磁电等传感器），先将待检测的物理量（如温度、光强、压力、磁场、密度、距离等）转化成电学信号，再用示波器来监测。

实验室中，常用的两大类示波器：模拟示波器和数字示波器。

1900年，物理学教授卡尔·费丁南德·布劳恩( Karl Ferdinand Braun)发明了世界上第一个阴极射线管（显像管，Cathode Ray Tube，简称CRT））模拟示波器，他将待测量的电压信号施加在平板电容两端引起电子束的纵向偏转，以便在荧光屏上观测信号的变化。

在1946年，人们发明更通用的触发-扫描功能的模拟示波器。

后来，WalterLeCory借助高速的模拟-数字转换芯片（也叫模数转换器，Analog-to-Digital Converter，以下简称ADC），发明了数字存储示波器（DigitalStorageOscilloscope，以下简称DSO）。

DSO先用ADC将待测的物理量转换成数字量，保存在存储芯片中，后续处理单元读取数据后再进行分析、显示。

随着半导体技术的不断发展，数字存储示波器的触发、分析、测量等功能越来越强大，1980年之后逐步普及开来，使示波器广泛应用在科研、工业、国防等很多领域中。

【实验目的】1．了解示波器的结构与工作原理，学习示波器的使用方法；2．学习函数信号发生器的使用方法；3．观察交流信号波形，测量信号的幅度与周期；4．观察李萨如图，测量信号频率。

5．观测两正弦信号波形的相位差。

【预备问题】1．从CH1通道输入1 V、1 kHz的正弦波，如何操作显示该信号波形？2．当波形水平游动时，如何调节才能使波形稳定？3．如何测量波形的幅度与周期？4．观察李萨如图形时，李萨如图形一般都在动，原因是什么？如何使波形稳定？【实验仪器】示波器、函数信号发生器。

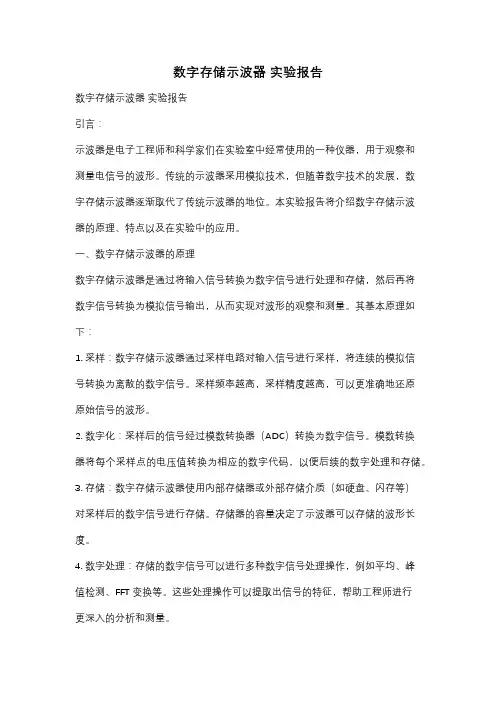

数字存储示波器实验报告数字存储示波器实验报告引言：示波器是电子工程师和科学家们在实验室中经常使用的一种仪器，用于观察和测量电信号的波形。

传统的示波器采用模拟技术，但随着数字技术的发展，数字存储示波器逐渐取代了传统示波器的地位。

本实验报告将介绍数字存储示波器的原理、特点以及在实验中的应用。

一、数字存储示波器的原理数字存储示波器是通过将输入信号转换为数字信号进行处理和存储，然后再将数字信号转换为模拟信号输出，从而实现对波形的观察和测量。

其基本原理如下：1. 采样：数字存储示波器通过采样电路对输入信号进行采样，将连续的模拟信号转换为离散的数字信号。

采样频率越高，采样精度越高，可以更准确地还原原始信号的波形。

2. 数字化：采样后的信号经过模数转换器（ADC）转换为数字信号。

模数转换器将每个采样点的电压值转换为相应的数字代码，以便后续的数字处理和存储。

3. 存储：数字存储示波器使用内部存储器或外部存储介质（如硬盘、闪存等）对采样后的数字信号进行存储。

存储器的容量决定了示波器可以存储的波形长度。

4. 数字处理：存储的数字信号可以进行多种数字信号处理操作，例如平均、峰值检测、FFT变换等。

这些处理操作可以提取出信号的特征，帮助工程师进行更深入的分析和测量。

5. 数字到模拟转换：经过数字处理后，数字信号再通过数模转换器（DAC）转换为模拟信号，输出到示波器的显示屏上。

通过示波器的控制面板，用户可以观察和测量信号的波形、幅值、频率等参数。

二、数字存储示波器的特点与传统示波器相比，数字存储示波器具有以下特点：1. 高精度：数字存储示波器采用数字信号处理，可以实现更高的采样精度和分辨率，对细微的信号变化更敏感。

2. 大容量存储：数字存储示波器内置存储器容量较大，可以存储更长时间的波形数据。

这对于长时间的信号观察和分析非常有用。

3. 方便回放：数字存储示波器可以将存储的波形数据进行回放，以便工程师反复观察和分析。

这对于捕捉瞬态信号、故障诊断等应用非常重要。

数字示波器实验原理
数字示波器是一种测量和显示电信号波形的仪器。

它通过将输入的模拟电信号转换为数字信号，并使用数码技术进行处理和显示。

数字示波器实验原理主要包括以下几个方面：
1. 信号采集：示波器使用探头将待测电信号接入到示波器的输入端口。

在输入端口，示波器通过电阻分压、差动放大等方式对信号进行预处理和保护。

2. 信号转换：示波器将输入的模拟电信号转换为数字信号。

这需要经过模数转换（A/D 转换），将输入的连续模拟信号转为离散的数字信号。

3. 信号处理：示波器通过对数字信号进行处理，如滤波、放大、补偿等，以改善信号质量和测量的准确性。

4. 波形显示：示波器会将处理后的数字信号转换为模拟信号，然后通过电子束在显示屏上扫描绘制出波形。

示波器的水平和垂直扫描功能能够控制波形的水平和垂直位置，从而实现波形的调整。

5. 触发功能：示波器通过设置触发条件，可以选择信号波形的起始点，也可以分析特定的波形细节。

数字示波器相对于模拟示波器具有更高的精度和稳定性，可提
供更多的测量和调整功能。

它具有高带宽、高分辨率、多通道、存储和回放等特点，广泛应用于电子工程、通信、医疗、科研等领域。

数字示波器的原理与应用一、简介数字示波器（Digital Oscilloscope）是一种基于数字信号处理技术的电子测量仪器，广泛应用于电子、通信、医疗等领域。

它能够对电信号进行精确的采样和测量，并以波形图的形式展示出来。

数字示波器不仅能够替代传统的模拟示波器，还具有更高的测量精度、更多的功能选项和更方便的数据处理能力。

二、数字示波器的原理数字示波器原理主要涉及到以下几个方面：1. 信号采样数字示波器通过模拟信号的采样来获取信号波形数据。

它使用一个或多个模拟到数字转换器（Analog-to-Digital Converter，ADC）将连续的模拟信号转换为离散的数字信号。

这些数字信号可以被数字处理器进一步处理和显示。

2. 存储与处理数字示波器将采样得到的波形数据存储在内部的存储器中，并对这些数据进行进一步的处理。

它可以对信号进行多种算法的处理，如FFT变换、滤波、数学运算等，以满足不同应用场景的需求。

3. 显示与操作数字示波器将处理后的波形数据以图像的形式展示出来，供用户进行观察和分析。

用户可以通过操作示波器上的按钮、旋钮或者通过计算机远程控制来选择不同的测量参数，调整显示范围和触发条件等。

三、数字示波器的应用数字示波器广泛应用于各个领域，以下列举其中几个典型的应用场景：1. 电子设备测试数字示波器可以用于对电子设备进行各种测试和分析。

例如，可以用它来测量电路的频率、幅值、相位、变化率等参数。

它还可以用于故障诊断，帮助工程师找出电路中的问题，并进行修复。

数字示波器具有较高的测量精度和刷新率，能够对信号进行细致的观察和分析。

2. 通信系统调试数字示波器在通信系统的调试中起着重要的作用。

它可以用于观察和分析各种信号的波形，如音频信号、视频信号、射频信号等。

通过对信号的观察和分析，可以找出系统中存在的问题，并进行优化和调整。

数字示波器可以方便地对不同通信信号进行采集和显示，提高了调试的效率。

3. 医学诊断数字示波器在医学诊断中也有广泛的应用。

数字示波器原理与应用数字示波器是一种基于数字信号处理技术的电子测试设备，用于观测和测量电信号的波形和各种电气参数。

其工作原理是将被测信号采样并转换为数字信号，然后通过数字处理算法恢复出原始信号的形态和参数。

数字示波器的工作过程可以分为以下几个步骤：1. 采样：示波器通过内部或外部的采样电路对被测信号进行采样，通常采用的是均匀采样方式。

采样定理要求采样频率至少是被测信号最高频率的两倍，以确保采样的准确性。

2. AD转换：模拟信号经过采样后，通过模数转换器（A/D转换器）将其转换为数字信号。

A/D转换器将连续的模拟信号转换为离散的数字数值，采用的常见方式有闩锁式转换、逐次逼近转换等。

3. 存储：数字示波器将转换后的数字信号进行存储，并按照一定的时间顺序排列。

存储器的容量决定了示波器能够存储的信号长度，而存储速度则影响了示波器的最大采样率。

4. 数字处理：通过数字信号处理算法，示波器对存储的数字信号进行处理和分析，恢复出原始信号的形态和各种电气参数。

常见的处理算法包括傅里叶变换、滤波、频谱分析、触发等。

数字示波器的应用非常广泛，常见的应用领域包括电子工程、通信、计算机、医学等。

它具有以下优点：1. 储存容量大：数字示波器的存储器容量通常远大于模拟示波器，可以存储更长的信号和更多的波形，方便分析和比较。

2. 数据处理灵活：数字示波器可以通过软件对采样数据进行各种算法处理和分析，例如滤波、傅里叶变换、触发等，方便用户获取更多的信息。

3. 显示效果好：数字示波器通过数字显示技术，能够实时显示信号的波形、参数和频谱等，操作界面直观清晰。

4. 其他功能完善：数字示波器通常还具备存储和导出数据、自动测量、自动报警等功能，提高了工作效率和可靠性。

数字示波器的发展已经取代了传统的模拟示波器，在现代电子测量领域得到广泛应用。

随着技术的不断发展，数字示波器的性能和功能还将进一步提高，满足不同领域的需求。

示波器的原理及应用误差一、示波器的原理示波器是一种用于显示电压波形的仪器，它可以将电信号转换成可视化的波形，使信号的特征、频率和幅度等参数能够直观地被观测和分析。

示波器的工作原理主要包括以下几个方面：1.信号采集：示波器通过探头将待测信号引入示波器，探头负责将电压信号转换成示波器可以处理的电信号，一般来说示波器采用阻抗匹配的方式，以尽量减小对被测电路的影响。

2.信号放大：示波器会对采集到的信号进行放大处理，使得信号波形能够在示波器的屏幕上得到清晰的显示。

3.信号显示：经过放大处理的信号波形会在示波器的屏幕上显示出来，示波器的屏幕一般是由阴极射线显示器或液晶显示器组成。

4.触发与扫描：示波器需要通过触发电路来确定信号的起始点，以保证每一次显示的信号波形都是连续的。

同时，示波器还通过扫描电路来控制水平和垂直方向的信号显示，以实现波形的水平和垂直移动、放大和缩小等操作。

示波器可以通过选择合适的时间基准和垂直增益来调整波形的显示范围，以便更好地观测和分析电信号的特征。

二、示波器的应用误差在实际应用中，示波器的测量结果可能存在误差，以下是一些常见的示波器的应用误差：1.带宽误差：示波器的带宽是指示波器所能测量的最高频率信号。

然而，示波器的实际带宽可能会存在误差，这是因为示波器的输入电路和放大器在工作时会引入一定的频率响应误差，从而导致示波器在高频信号测量时会出现幅度衰减和相位失真。

2.垂直增益误差：示波器的垂直增益是指示波器的输入电压与显示屏上垂直尺度的对应关系。

然而，示波器的垂直增益可能会存在误差，这是由于示波器的放大器、探头和输入电路等因素引入的增益非线性误差。

3.时间测量误差：示波器的时间基准是指示波器在测量时间时所使用的参考信号。

然而，示波器的时间测量可能会存在误差，这是因为示波器内部的触发电路、扫描电路以及时钟稳定性等因素引入的时间测量误差。

4.示波器通道间的差异：示波器通常具有多个通道，每个通道都可以独立地测量信号。

数字示波器的原理与使用示波器一般分为模拟示波器和数字示波器；在很多情况下，模拟示波器和数字示波器都可以用来测试，不过我们一般使用模拟示波器测试那些要求实时显示并且变化很快的信号，或者很复杂的信号。

而使用数字示波器来显示周期性相对来说比较强的信号，另外由于是数字信号，数字示波器内置的CPU或者专门的数字信号处理器可以处理分析信号，并可以保存波形等，对分析处理有很大的方便。

数字存储示波器是20世纪70年代初发展起来的一种新型示波器。

这种类型的示波器可以方便地实现对模拟信号波形进行长期存储并能利用机内微处理器系统对存储的信号做进一步的处理，例如对被测波形的频率、幅值、前后沿时间、平均值等参数的自动测量以及多种复杂的处理。

数字存储示波器的出现使传统示波器的功能发生了重大变革。

【实验目的】1、了解数字式示波器的基本原理；2、学习数字式示波器的基本使用方法；3、使用数字示波器观测信号波形和李萨如图形。

【实验仪器】SDS1072CNL数字示波器，SIN一2300A系列双轨道DDS信号发生器【仪器介绍】SDS1072CNL数字示波器的前面板功能介绍见图4-11-7所示。

1.电源开关2.菜单开关3.万能旋钮4.功能选择键5.默认设置6.帮助信息7.单次触发8.运行/停止控制9.波形自动设置10.触发系统11.探头元件12.水平控制系统13.外触发输入端14.垂直控制系统15.模拟通道输入端16.打印键17.菜单选项B Host图4-11-7数字示波器的前面板1、垂直控制可以使用垂直控制来显示波形(按CH1或CH2)、调整垂直刻度(V-mV)和位置(Position)。

每个通道都有单独的垂直菜单。

每个通道都能单独进行设置。

1.CH1、CH2：模拟输入通道。

两个通道标签用不同颜色标识，且屏幕中波形颜色和输入通道连接器的颜色相对应。

按下通道按键可打开相应通道及其菜单，连续按下两次可关闭该通道。

2.MATH：按下该键打开数学运算菜单，可进行加、减、乘、除、FFT运算。

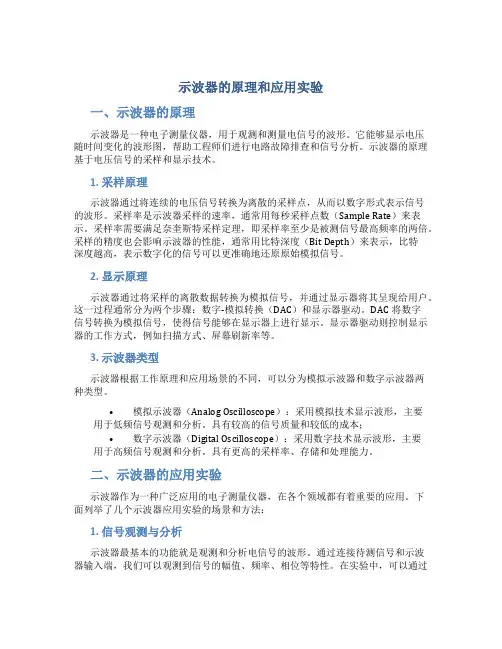

示波器的原理和应用实验一、示波器的原理示波器是一种电子测量仪器，用于观测和测量电信号的波形。

它能够显示电压随时间变化的波形图，帮助工程师们进行电路故障排查和信号分析。

示波器的原理基于电压信号的采样和显示技术。

1. 采样原理示波器通过将连续的电压信号转换为离散的采样点，从而以数字形式表示信号的波形。

采样率是示波器采样的速率，通常用每秒采样点数（Sample Rate）来表示。

采样率需要满足奈奎斯特采样定理，即采样率至少是被测信号最高频率的两倍。

采样的精度也会影响示波器的性能，通常用比特深度（Bit Depth）来表示，比特深度越高，表示数字化的信号可以更准确地还原原始模拟信号。

2. 显示原理示波器通过将采样的离散数据转换为模拟信号，并通过显示器将其呈现给用户。

这一过程通常分为两个步骤：数字-模拟转换（DAC）和显示器驱动。

DAC将数字信号转换为模拟信号，使得信号能够在显示器上进行显示。

显示器驱动则控制显示器的工作方式，例如扫描方式、屏幕刷新率等。

3. 示波器类型示波器根据工作原理和应用场景的不同，可以分为模拟示波器和数字示波器两种类型。

•模拟示波器（Analog Oscilloscope）：采用模拟技术显示波形，主要用于低频信号观测和分析。

具有较高的信号质量和较低的成本；•数字示波器（Digital Oscilloscope）：采用数字技术显示波形，主要用于高频信号观测和分析。

具有更高的采样率、存储和处理能力。

二、示波器的应用实验示波器作为一种广泛应用的电子测量仪器，在各个领域都有着重要的应用。

下面列举了几个示波器应用实验的场景和方法：1. 信号观测与分析示波器最基本的功能就是观测和分析电信号的波形。

通过连接待测信号和示波器输入端，我们可以观测到信号的幅值、频率、相位等特性。

在实验中，可以通过改变输入信号的幅值、频率和波形等参数，来观察示波器上的波形变化，从而理解信号在电路中的传递和变化过程。

2. 电路故障排查示波器在电路故障排查中有着重要的作用。

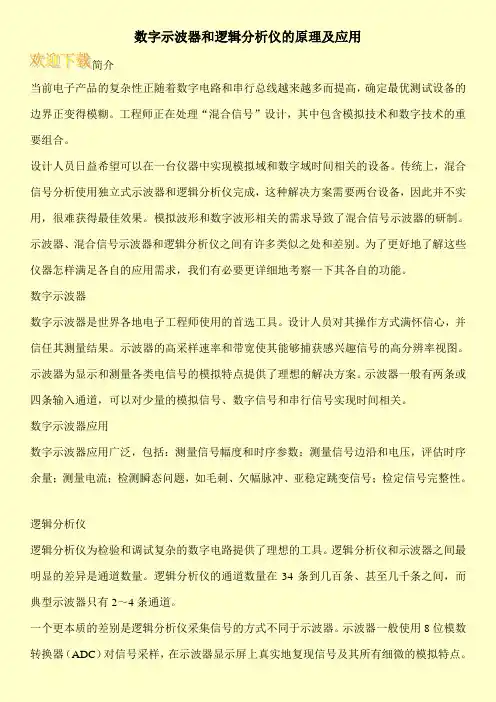

数字示波器和逻辑分析仪的原理及应用简介当前电子产品的复杂性正随着数字电路和串行总线越来越多而提高，确定最优测试设备的边界正变得模糊。

工程师正在处理“混合信号”设计，其中包含模拟技术和数字技术的重要组合。

设计人员日益希望可以在一台仪器中实现模拟域和数字域时间相关的设备。

传统上，混合信号分析使用独立式示波器和逻辑分析仪完成，这种解决方案需要两台设备，因此并不实用，很难获得最佳效果。

模拟波形和数字波形相关的需求导致了混合信号示波器的研制。

示波器、混合信号示波器和逻辑分析仪之间有许多类似之处和差别。

为了更好地了解这些仪器怎样满足各自的应用需求，我们有必要更详细地考察一下其各自的功能。

数字示波器数字示波器是世界各地电子工程师使用的首选工具。

设计人员对其操作方式满怀信心，并信任其测量结果。

示波器的高采样速率和带宽使其能够捕获感兴趣信号的高分辨率视图。

示波器为显示和测量各类电信号的模拟特点提供了理想的解决方案。

示波器一般有两条或四条输入通道，可以对少量的模拟信号、数字信号和串行信号实现时间相关。

数字示波器应用数字示波器应用广泛，包括：测量信号幅度和时序参数；测量信号边沿和电压，评估时序余量；测量电流；检测瞬态问题，如毛刺、欠幅脉冲、亚稳定跳变信号；检定信号完整性。

逻辑分析仪逻辑分析仪为检验和调试复杂的数字电路提供了理想的工具。

逻辑分析仪和示波器之间最明显的差异是通道数量。

逻辑分析仪的通道数量在34条到几百条、甚至几千条之间，而典型示波器只有2～4条通道。

一个更本质的差别是逻辑分析仪采集信号的方式不同于示波器。

示波器一般使用8位模数转换器（ADC）对信号采样，在示波器显示屏上真实地复现信号及其所有细微的模拟特点。

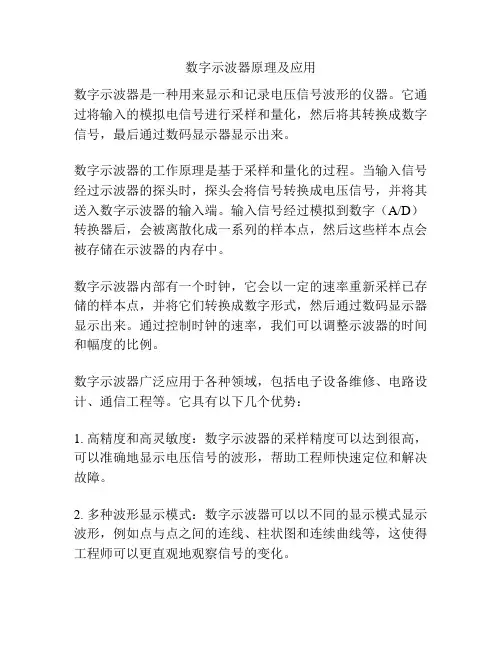

数字示波器原理及应用
数字示波器是一种用来显示和记录电压信号波形的仪器。

它通过将输入的模拟电信号进行采样和量化，然后将其转换成数字信号，最后通过数码显示器显示出来。

数字示波器的工作原理是基于采样和量化的过程。

当输入信号经过示波器的探头时，探头会将信号转换成电压信号，并将其送入数字示波器的输入端。

输入信号经过模拟到数字（A/D）转换器后，会被离散化成一系列的样本点，然后这些样本点会被存储在示波器的内存中。

数字示波器内部有一个时钟，它会以一定的速率重新采样已存储的样本点，并将它们转换成数字形式，然后通过数码显示器显示出来。

通过控制时钟的速率，我们可以调整示波器的时间和幅度的比例。

数字示波器广泛应用于各种领域，包括电子设备维修、电路设计、通信工程等。

它具有以下几个优势：
1. 高精度和高灵敏度：数字示波器的采样精度可以达到很高，可以准确地显示电压信号的波形，帮助工程师快速定位和解决故障。

2. 多种波形显示模式：数字示波器可以以不同的显示模式显示波形，例如点与点之间的连线、柱状图和连续曲线等，这使得工程师可以更直观地观察信号的变化。

3. 数据存储和分析：数字示波器可以将采集到的波形数据保存在内存中，并可以随时回放和进行数据分析，方便后续处理和研究。

4. 触发功能：数字示波器具有触发功能，可以设置触发条件，当输入信号满足预设条件时，示波器会自动捕获并显示波形，帮助工程师更好地分析信号。

总之，数字示波器是一种功能强大的仪器，它通过数字技术实现了对模拟信号的显示和分析，广泛应用于各种电子设备的调试和维修工作中。

示波器的原理和应用的实验原理
示波器的原理是利用了信号的振幅、频率、相位等信息来显示波形。

示波器原理分为两大类：模拟示波器和数字示波器。

模拟示波器工作原理：
1. 采样：示波器通过垂直放大器将输入信号放大到合适的幅度，并使用水平放大器将信号在时间上进行放大。

2. 水平扫描：示波器会发出一定的扫描电子束，在水平方向上扫描CRT屏幕，形成水平方向上的光点。

3. 垂直放大：扫描电子束经过垂直放大器，根据输入信号的电压变化控制电子束在银幕上的垂直位置，形成波形。

数字示波器工作原理：
1. 采样：输入信号经过模数转换器（ADC）进行采样，将模
拟信号转换为数字信号。

2. 数字处理：数字示波器将采样的数字信号进行数学处理，例如存储、平均、滤波等。

3. 显示：通过数字信号将处理后的数据转换为模拟信号，再通过模拟示波器的原理进行显示。

示波器的应用实验原理：
示波器常用于观察、测量电子设备的信号波形，例如：
1. 波形分析：通过观察信号的形状和特征，判断电路是否正常工作，诊断故障。

2. 信号测量：示波器可以测量电压、频率、相位、占空比等信号参数。

3. 信号发生器：示波器可以通过外部输入产生信号，用于测试
其他电子设备的响应性能。

4. 存储和比较：示波器通过存储信号波形，可以与其他波形进行比较，分析电路的变化和干扰情况。

数字示波器的原理与使用实验教学中的问题与对策数字示波器是一种电子测量仪器，它用于分析电子信号的波形和幅度，具有数据处理、形状维持和横纵坐标可变等特点，并广泛应用于电子设计和测试等领域。

然而，在数字示波器的使用实验教学中，也存在着一些问题，需要采取相应的对策才能更好地进行教学。

一、数字示波器的原理数字示波器是利用模拟-数字转换器将模拟信号转换为数字信号，而后在数字信号处理器中通过算法恢复出模拟信号后在TFT中显示。

在进行数字示波器的运用时，需要了解以下几个方面的内容：1、输入电路：输入电路包括了信号源、前置放大器、采样器和触发器。

2、采样与量化：设定采样率，精确处理测量的数据。

3、存储与处理：存储容量是数字示波器的重要参数之一。

数字示波器可以存储波形和波形的测量数值。

4、显示和操作：数字示波器的显示和操作依赖于微处理器和TFT液晶屏。

二、实验教学中的问题1、数字示波器的使用步骤繁琐，难于掌握。

2、数字示波器的特殊参数较多，初学者难以理解。

3、实验难度与知识点较高，难以进行有效的实践操作。

4、理论与实践的脱节导致学习效果不佳。

三、对策1、简化使用步骤，提高学生的实用能力。

教师可通过操作演示、实物展示等多种方式，让学生更好地掌握数字示波器的使用步骤，这样能有效减少学生在操作上的困难。

2、突出核心参数，增强学生的理解能力。

教师应重点突出数字示波器的核心参数，如采样率、存储容量等，在讲解时应并通过实例进行讲解，这样可让学生更好地理解数字示波器的使用。

3、提供实验设备，并引导学生进行实践操作。

教师应该向学生提供现代化的数字示波器等实验设备，并安排工程实践课程，让学生在实践操作中更好地理解知识点，从而提高学习效果。

4、强化理论与实践结合的教学方式。

教师可以在课堂上引导学生分析实验数据，并让学生将取得的实验数据与教材中的理论知识结合起来，建立良好的理论知识和实践能力的联系，提高学生的学习效果。

综上所述，数字示波器的原理和应用十分重要，可以用于电子设计和测试等领域。

示例波器及其应用的实验原理1. 引言示波器是一种重要的电子测量仪器，广泛应用于电子工程、通信、医疗等领域。

它可以帮助我们观察和分析电信号的波形、频谱和时序信息，从而实现对电路性能和信号特性的测量和判断。

本文将介绍示波器的基本原理、分类以及常见的应用实验。

2. 示波器的基本原理示波器的基本原理是通过采集电信号，并将其转换为可视化的波形。

其工作过程主要包括信号采集、信号处理和波形显示三个部分。

2.1 信号采集示波器使用探头将待测电路与示波器连接起来，通过探头采集电信号。

探头通常包括一个触头和一个引线，触头用于接触电路，引线将信号传输到示波器。

2.2 信号处理示波器采集到的电信号需要经过信号处理，以便得到清晰、稳定的波形。

信号处理包括放大、调整、滤波等操作，使得信号能够适应示波器的显示要求。

2.3 波形显示经过信号处理后，示波器会将信号转换为电子束在屏幕上移动的方式显示出来。

这样可以通过观察电子束的移动来获取波形信息。

3. 示波器的分类示波器按照不同的工作原理和应用场景可以分为模拟示波器和数字示波器两种类型。

3.1 模拟示波器模拟示波器是使用模拟电路进行信号处理和显示的。

它可以实时地显示出连续变化的波形，具有较高的灵敏度和精度。

然而，由于模拟示波器采用模拟电路，受到噪声和干扰的影响较大。

3.2 数字示波器数字示波器是使用数字电路进行信号处理和显示的。

它可以将模拟信号转换为数字信号进行处理，具有较高的抗干扰性能。

数字示波器的波形显示是通过将数据存储在内存中，并按照特定的时间序列进行显示。

4. 示波器的应用实验示波器在电子工程中有许多应用实验，以下列举了几个常见的实验项目：4.1 信号生成与观测示波器可以用来生成不同形式和频率的信号，并通过观察示波器上显示的波形来分析信号特性。

例如，可以通过示波器观察正弦波、方波、脉冲等不同类型的信号。

4.2 时域分析示波器可以用来对信号在时间域上的特性进行分析。

通过调整示波器的时间基准、水平缩放等参数，可以观察信号的频率、周期、脉宽等信息。

示波器的工作原理和应用实验原理1. 示波器的工作原理示波器是一种用于显示电信号波形的测试仪器，在电子领域中广泛应用。

示波器的工作原理基于电信号的采样和显示技术。

1.1 采样技术示波器通过采样技术将连续的电信号转换为离散的数字数据，然后将这些数据用于波形的显示和分析。

采样过程主要包括以下几个步骤：•输入信号采样：示波器首先将输入信号经过放大器放大到一定的幅度范围内，然后通过采样器对信号进行采样。

•模拟到数字转换：采样器将模拟信号转换为数字信号，采用的转换方式有逐次逼近转换和直接转换两种。

•存储和处理：转换后的数字信号被存储在示波器的存储器中。

1.2 显示技术示波器根据采样到的数字数据，通过显示器将电信号的波形图形进行显示。

显示过程涉及以下几个关键环节：•波形生成：示波器根据存储的数字数据，通过数字-模拟转换器将数字信号转换为模拟信号，然后经过放大器放大到适合显示的幅度。

•扫描线生成：示波器通过水平和垂直扫描电子束的方式，逐点扫描屏幕，生成波形图。

•屏幕显示：扫描过程中，电子束会在屏幕上发光，形成波形图。

2. 示波器应用实验原理示波器在实验中广泛应用，主要用于观察和测量信号的电压、频率、相位等参数。

下面介绍一些常见的示波器应用实验原理。

2.1 信号显示实验示波器可以用于显示各种类型的信号波形，如正弦波、方波、三角波等。

通过该实验可以观察信号的振幅、周期、频率等特征。

•连接电路：将信号源和示波器的输入端连接，配置合适的触发方式和扫描方式。

•调节触发电平：通过调节示波器的触发电平，可以使波形在屏幕上稳定显示。

•调节水平和垂直缩放：通过调节示波器的水平和垂直缩放控制，可以调整波形的显示范围和放大倍数。

2.2 信号测量实验示波器不仅可以显示信号波形，还可以进行各种参数的测量，如电压、频率、相位等。

•测量信号幅值：示波器可以通过垂直缩放控制，测量信号波形的幅值，即波形的峰-峰值或有效值。

•测量信号频率：示波器可以通过水平缩放控制和时间标尺，测量信号波形的周期和频率。

数字示波器工作原理
数字示波器是一种测量电信号波形的工具，它通过使用模数转换器将连续的电信号转换为数字信号，并在显示屏上显示出波形。

数字示波器的工作原理是：首先，它通过连接信号源和示波器的输入端口来接收待测信号。

接着，待测信号将进入示波器的前置放大器，该放大器会放大信号的幅度，以便更好地观察信号波形。

接下来，前置放大器输出的信号通过采样电路，即模数转换器（ADC），将连续的模拟信号转换为离散的数字信号。

ADC
以高速率采样输入信号，并将每个采样点的模拟电压转换为数字表示。

数字信号然后通过示波器的处理单元进行处理，包括数学运算、特定功能的应用等。

示波器的处理单元能够对信号进行各种操作，如幅值测量、频率测量、相位测量、FFT变换等，从而提供更多有用的信息。

最后，处理后的数字信号将发送到示波器的显示单元，即显示屏上。

显示单元会将数字信号转换为可视化的波形，并以可视化的方式呈现给用户。

用户可以通过观察屏幕上的波形来分析信号的性质和特点。

总的来说，数字示波器是通过将连续的模拟信号转换为离散的数字信号，然后对数字信号进行处理和显示来实现测量电信号
波形的功能。

它不仅具有高精度和高可靠性，还能提供更多的功能和操作选项，以满足用户的需求。

数字示波器的实验报告数字示波器的实验报告引言数字示波器是一种广泛应用于电子测量领域的仪器，它能够将电信号转换为数字形式，并通过显示器以波形的形式展现出来。

本次实验旨在探究数字示波器的原理、使用方法以及其在电路实验中的应用。

一、数字示波器的原理数字示波器的工作原理基于模拟信号的采样和数字化处理。

首先，模拟信号经过采样电路，将连续的模拟信号转换为离散的数字信号。

然后，数字信号通过模数转换器（ADC）转换为数字形式，进一步经过处理和存储后，最终通过显示器以波形的形式呈现出来。

二、数字示波器的使用方法1. 连接电路与示波器：首先，将示波器的探头连接到待测电路的信号输出端，确保连接正确且牢固。

同时，将示波器的接地线连接到电路的接地点，以确保测量的准确性和安全性。

2. 设置示波器参数：根据待测信号的特点和实验需求，设置示波器的时间基准、垂直灵敏度、触发条件等参数。

通过调整这些参数，可以获取到合适的波形显示效果。

3. 观察波形：通过示波器的显示屏，可以实时观察到待测信号的波形。

根据波形的特点，可以判断电路的工作状态、频率、幅度等信息。

4. 测量信号参数：示波器可以提供一系列测量功能，如测量频率、周期、占空比、峰峰值等。

通过这些测量功能，可以对待测信号进行更加精确的分析和评估。

三、数字示波器在电路实验中的应用1. 波形分析：通过数字示波器，可以直观地观察到电路中的信号波形，从而判断电路的工作状态和稳定性。

例如，在电路调试过程中，可以通过观察波形来判断是否存在信号失真、噪音干扰等问题。

2. 信号生成与触发：数字示波器不仅可以接收外部信号进行分析，还可以通过内置的信号发生器生成特定的测试信号。

同时，示波器还提供了多种触发方式，如边沿触发、脉冲触发等，可以帮助用户捕捉到特定的信号波形。

3. 故障诊断：当电路发生故障时，数字示波器可以帮助我们找到故障点。

通过观察信号波形的变化，可以判断故障是由哪个部件引起的，从而进行修复或更换。

阐述数字示波器的功能、原理数字示波器是一种用于观测和测量电信号的仪器，广泛应用于电子、电力、通信、工业自动化等领域。

它能够将模拟信号转换为数字信号，并通过计算机技术对信号进行数据处理和显示。

数字示波器的功能数字示波器具有以下主要功能：1.信号捕获：数字示波器能够捕获和记录各种信号，包括模拟信号和数字信号。

它可以通过探头或电缆连接到被测设备，并快速准确地捕获信号。

2.信号显示：数字示波器可以将捕获的信号以图形形式显示在屏幕上，便于用户观察和分析信号的波形和特征。

3.测量和分析：数字示波器可以对信号进行各种测量和分析，包括幅度、频率、相位、时间等参数。

它还可以进行波形运算，如求和、差分、积分等。

4.数据存储和传输：数字示波器可以将捕获的信号和测量结果存储到内置存储器或外部存储设备中，方便用户进行数据分析和处理。

它还可以通过USB、LAN等接口将数据传输到其他计算机或设备中。

5.其他功能：数字示波器还具有其他一些高级功能，如自动测量、触发同步、FFT频谱分析等，进一步提高了测量和分析的精度和效率。

数字示波器的原理数字示波器的工作原理可以分为以下几个步骤：1.信号采集：数字示波器使用高速采样器和AD转换器来捕获和转换模拟信号为数字信号。

采样器按照设定的采样率对信号进行采样，AD转换器将采样值转换为数字信号，然后送入计算机进行处理。

2.数据处理：计算机接收到采样数据后，通过内置的算法对数据进行处理和分析。

这包括波形重建、FFT频谱分析、波形运算等。

处理后的数据被存储在内存或硬盘中。

3.显示输出：数字示波器使用LCD或CRT等显示技术将处理后的数据显示在屏幕上。

用户可以通过调节显示参数、设置触发条件等操作，观察和分析信号的特征和变化。

4.控制和操作：数字示波器通常配备有各种控制和操作按钮，如开始/停止采集、触发方式选择、幅度/时间刻度调节等。

用户可以通过这些按钮对示波器进行控制和操作。

5.系统集成：数字示波器还可以与其他测试仪器和设备集成，如电源、信号发生器、逻辑分析仪等。

示例波器的工作原理和应用一、示波器工作原理示波器是一种用于显示电信号波形的仪器，它通过将电信号转换为可视化的图像，帮助工程师分析和调试电路性能。

以下是示波器的工作原理：1.输入信号采集：示波器通过探头连接到待测电路上，将电信号转换为电压信号，并进行采样。

2.信号处理：示波器会对采集到的电压信号进行放大、滤波和调整，使其适合显示在示波器屏幕上。

3.时间基准：示波器使用一个可调的时间基准信号，控制采样间隔和显示时间跨度。

这样可以确定波形在屏幕上的位置和时间分辨率。

4.显示：示波器通过将处理后的电压信号转换为亮度变化或线条显示在屏幕上，形成波形图像。

通常，水平轴表示时间，垂直轴表示电压。

二、示波器的应用示波器是电子工程师和其他科学领域专业人士必备的工具之一。

以下是示波器在实际应用中常见的用途：1. 电路调试和故障排除示波器可以帮助工程师检测电路中的故障和问题。

通过观察电信号的波形，工程师可以确定信号是否失真、幅度是否正确、频率是否稳定等，从而定位问题所在并进行修复。

2. 波形分析和频谱分析示波器可以实时显示电信号的波形，使工程师能够快速分析信号的特性。

通过测量波形的频率、振幅、周期、上升时间等参数，可以计算出信号的频谱分布，进一步分析信号的频谱特性。

3. 信号发生器一些示波器配备了信号发生器功能，可以产生特定频率和振幅的信号。

这对于测试电路响应、频率响应、滤波器性能等非常有用。

4. 数字信号分析现代示波器通常具备对数字信号的分析功能。

它们可以捕获和分析高速数字信号，帮助工程师评估数据传输质量，检测噪声和时序问题，并优化数字系统的性能。

5. 教学和研究示波器是电子工程教学和研究的重要工具。

学生可以通过示波器观察和理解电路的波形变化，帮助他们更好地理解理论概念，并进行实验、测量和分析。

6. 音频和视频分析示波器还可以用于音频和视频信号的分析。

它们可以测量音频信号的频率、幅度和失真，并帮助工程师进行音频系统的校准和优化。
