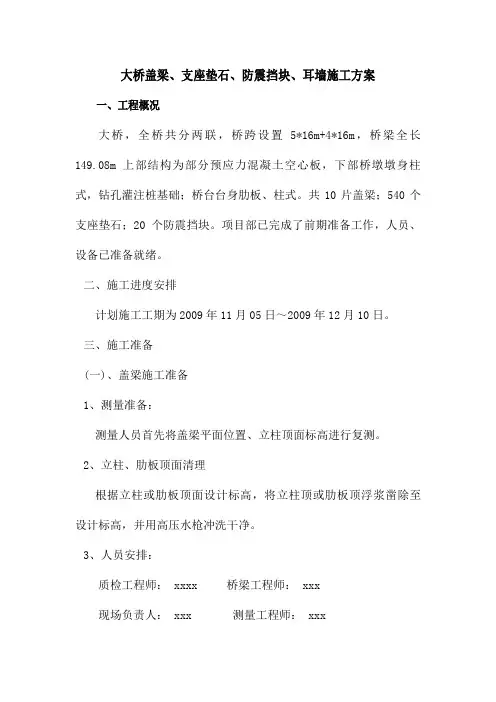

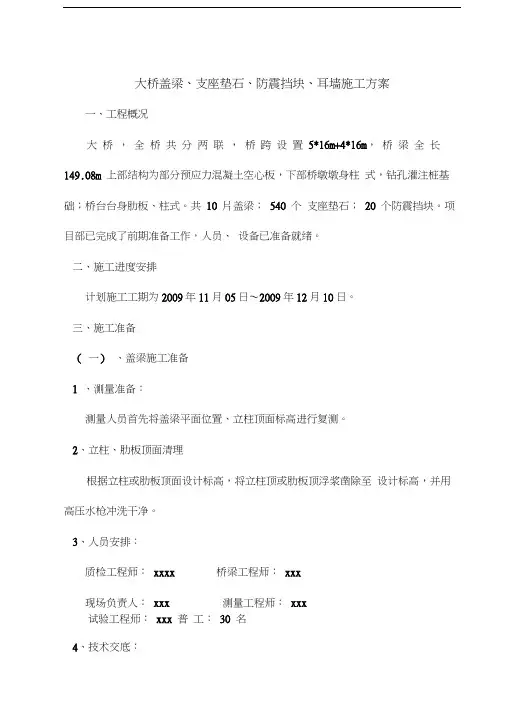

大桥盖梁、支座垫石、防震挡块、耳墙施工方案

一、工程概况

大桥,全桥共分两联,桥跨设置5*16m+4*16m,桥梁全长

149.08m 上部结构为部分预应力混凝土空心板,下部桥墩墩身柱式,钻孔灌注桩基础;桥台台身肋板、柱式。共10 片盖梁;540 个支座垫石;20 个防震挡块。项目部已完成了前期准备工作,人员、设备已准备就绪。二、施工进度安排

计划施工工期为2009年11月05日〜2009年12月10日。

三、施工准备

(一)、盖梁施工准备

1 、测量准备:

测量人员首先将盖梁平面位置、立柱顶面标高进行复测。

2、立柱、肋板顶面清理

根据立柱或肋板顶面设计标高,将立柱顶或肋板顶浮浆凿除至设计标高,并用高压水枪冲洗干净。

3、人员安排:

质检工程师:xxxx 桥梁工程师:xxx

试验工程师:xxx 普工:30 名

4、技术交底:

测量人员首先将防震挡块平面位置、标高进行复测。

2、试验检测:

钢筋选用合格钢材,现已根据监理工程师的要求完成了各种试验

检测工作。C30 砼由我项目部拌和站集中拌和,已经由监理工程师

确认合格。

3、人员安排:

质检工程师:

xxx结构工程师:xxx

现场负责人:xxx测量工程师:xxx

试验工程师:xxx普工:20 名

4、技术交底:

首先由项目总工程师向现场施工负责人,技术人员进行交底,然

后由现场施工负责人向各班组长进行交底,最后由各班组长向各班组工人进行交底,要做到让参与施工的每个人都清楚自己的职责范

围。保证每个施工的人员都能明白自己的职责和技术要求,及每道工序的施工。

(二)、支座垫石施工准备

1 、测量准备:

测量人员首先将放出支座垫石中心位置、然后复测中心位置的标高。

2、试验检测:

钢筋选用合格钢材。C50 砼由我项目部拌和站集中拌和,经我部与监理组试验室共同验证,已经由监理工程师确认合格。

3、盖梁顶面清理

首先将盖梁顶支座垫石部分凿除至预埋钢筋网片位置,并用水冲洗干净。

4、人员安排:

质检工程师:结构工程师:现场负责人:测量工程师:

试验工程师:普工:20 名

5、技术交底:

先由项目总工程师向现场施工负责人,技术人员进行交底,然后

由现场施工负责人向各班组长进行交底,最后由各班组长向各班组工人进行交底,要做到让参与施工的每个人都清楚自己的职责范围。保证每个施工的人员都能明白自己的职责和技术要求,及每道工序的施工。

(三)、耳墙施工准备

1 、测量准备:

测量人员首先将平面位置、标高进行复测。

2、试验检测:

钢筋选用合格钢材,现已根据监理工程师的要求完成了各种试验检测工作。C30 砼由我项目部拌和站集中拌和,经我部与监理组试验室共同验证,已经由监理工程师确认合格。

3、人员安排:

质检工程师:结构工程师:

现场负责人:测量工程师:

试验工程师:普工:20 名

4、技术交底:

首先由项目总工程师向现场施工负责人,技术人员进行交底,然后由现场施工负责人向各班组长进行交底,最后由各班组长向各班组工人进行交底,要做到让参与施工的每个人都清楚自己的职责范围。保证每个施工的人员都能明白自己的职责和技术要求,及每道工序的施工。

(四)、防震挡块施工准备

1 、测量准备:测量人员首先将防震挡块平面位置、标高进行复测。

2、试验检测:钢筋选用合格钢材,现已根据监理工程师的要求完成了各

种试验检测工作。C30 砼由我项目部拌和站集中拌和,同时经我部与监理组试验室共同验证,已经由监理工程师确认合格。

首先由项目总工程师向现场施工负责人,技术人员进行交底,然后由现场施工负责人向各班组长进行交底,最后由各班组长向各班组工人进行交底,要做到让参与施工的每个人都清楚自己的职责范围。保证每个施工的人员都能明白自己的职责和技术要求,及每道工序的施工。

四、施工工艺

(一)、盖梁施工工艺

用全站仪放出立柱中心点,根据中心点位置放出轴线,然后由盖梁轴线定出盖梁的几何尺寸,经监理工程师检验合格后,支盖梁底模,然后绑扎钢筋,经监理工程师检验合格后支盖梁侧模,然后经监理工程师检验模板合格后浇筑砼施工工艺流程:

施工放样T确定几何尺寸T底模安装及检查T钢筋制作安装及检验T 侧模安装及检验T混凝土拌和浇筑T混凝土养生T模板拆除T 盖梁检查T 养生

1、测量放样

在凿至立柱顶面设计标高后, 由专职测量人员用全站仪进行放样定出立柱的中心点。根据中心点位置放出盖梁轴线,由盖梁轴线定出盖梁的几何尺寸。

2、盖梁底模安装

在两立柱顶端(距柱顶约42cm设置抱箍,立柱两侧抱箍上安装四根

45a型工字钢,单侧的两根用焊机焊接,两侧的工字钢横向用拉杆连接,工字钢上铺设15cm< 15cm方木,方木间距30cm其上架设墩帽底模。底摸采用定型模版。为防止抱箍受力后,可能产生的向下滑移,可在抱箍内侧设胶皮增大摩擦,并在下方增设钢管支撑。

在安装模板前首先将模板打磨干净,模板内涂刷脱模剂采用机油

和柴油1:1 的混合物,安装好的模板除尺寸、轴线、高程等各项检测符合

要求外,还要达到线形直顺、接缝严密、表面清洁、支撑稳

固。自检合格后经监理工程师认可后方可进入下到工序施工3、钢筋加工及安装

①、盖梁钢筋在钢筋加工场提前制作成型,在加工平台上按图纸尺寸放样制作模型,然后依照模型加工成型。加工好的钢筋运至施工现场后绑扎成型。

②、钢筋在加工前应进行除锈,安装好的钢筋不得有污垢、有害的铁锈及鳞皮、油污等其他杂物。

③、安装好的钢筋经监理工程师检验合格后方可安装侧模板。

4、侧模安装模板采用定型钢模板,在安装模板前首先将模板打磨干净,模
