双金属温度计是工业生产中常用的温度测量仪表，它利用2种热膨胀系数不同的金属片组合在一起，一端固定，当温度发生变化时，因2种金属片的膨胀程度不同带动指针偏转在表盘上指示温度。

双金属温度计的测量范围为-80～500℃，具有响应速度快、体积小和安全稳定的优点。

电接点双金属温度计是双金属温度计的特殊形式，它在一般指示型双金属温度计的基础上安装电气接触装置，达到自动控制和报警的功能，适合中低温气态和液态介质温度的测量，具有直观方便、安全可靠、使用寿命长的优点，主要应用于化工、石油、加工铸造等领域。

双金属温度计的电接点装置是温度达到特定值产生开/关动作的元件，由温度敏感元件和动作开关组成，具有控制、保护和限制的作用。

当电接点双金属温度计的传感器感受温度发生变化时带动电接点装置的触点变化，当其与上下限触点接触或断开时，电路中的继电器动作，从而实现自动控制或报警的功能。

设定点误差和设定点切换差是电接点双金属温度计的重要的计量特性。

不同于常规的检定校准，该测量过程是在动态的情况下完成的，即恒温槽工作区内的温度以特定的变化速率处于升温或降温的过程中，得到电接点装置接通或断开的情况。

在该过程中，2个重要影响参量分别是测量用标准温度计的响应时间和恒温槽的温度变化速率。

嘉可仪表生产的温度仪表种类齐全，主要有双金属温度计、电接点双
金属温度计、pt100热电阻、铠装热电偶、耐磨热电偶、一体化温度变送器、导轨式温度变送器、数显温度计、就地温度显示仪、温湿度变送器、温湿度显示屏等。

双金属温度计WSS481概述双金属温度计WSS481是一种常用的机械式温度计，用于测量液体或气体的温度。

它利用两种不同膨胀系数的金属薄片组成双金属片，当其受热时，两个金属薄片会因膨胀率不同而造成变形，从而通过一个机械结构(device)转化为温度的显示。

该温度计的测量范围广，可测量室温到高温范围内的温度，具有响应速度快、精度高、强度大、使用寿命长等优点。

下面将详细介绍双金属温度计WSS481的结构、工作原理、特点及应用。

结构双金属温度计WSS481主要由表盘、外壳、内芯、驱动机构以及显示机构等部分组成。

其中，表盘通常采用金属材质制成，覆盖有透明的玻璃或塑料材质，上面刻有温度刻度线及数字刻度。

外壳是保护温度计内部机构的壳体，一般采用不锈钢材质制成。

内芯包括两个不同材质的金属薄片组成的双金属片，双金属片与外壳之间填充有热膨胀介质。

驱动机构将温度计接收到的信号传递到显示机构。

显示机构通常采用指针式，指示出当前的温度值。

工作原理当双金属片受到环境温度的变化时，两种金属的膨胀率不同，会造成双金属片变形，并因此带动表盘指针的指示，从而测量出温度。

具体来说，双金属片的一个端部固定，另一个端部与机械结构相连。

当外部温度变化时，双金属片热膨胀程度不同，因此产生弯曲。

机械结构将双金属片的弯曲转化为指示表盘温度的机械运动，从而显示出温度值。

特点1.精度高：双金属片材料及机械结构的设计可以保证较高的精度，可满足不同场合的精度要求。

2.范围广：WSS481可以测量室温到高温范围内的温度，适用于不同的生产环境。

3.响应速度快：温度变化可通过机械结构快速反应到表盘指针上，响应速度较快。

4.寿命长：双金属片材料具有较好的耐久性和抗腐蚀性能，可以保证温度计的使用寿命较长。

5.安装方便：双金属温度计体积小，安装方便，可以满足不同的使用需求。

应用双金属温度计WSS481广泛应用于机械、化工、制药、电力等行业，在以下几个方面得到了广泛应用：1.工业：可用于测量各种工业设备的温度，如石油化工、塑料制造、机械制造等。

双金属温度计校准规范试验报告2018年5月12日双金属温度计校准规范试验报告一、概述根据全国温度委员会下达的任务要求，对《双金属温度计校准规范》进行修订。

根据计量部门的意见反馈和试验数据，对规范的一些操作和参数进行了完善和调整。

二、试验内容和结论针对试验内容，试验过程中所有的标准器为标准水银温度计和精密铂电阻温度计，主要配套设备包括恒温水槽、恒温油槽，被测样品为双金属温度计。

1、示值误差试验为了更好的验证校准规范中选择标准器以及恒温设备技术指标的合理性，进行本试验。

1.1试验选择两支测量范围为(0~50)℃、准确度等级为1.0级的双金属温度计(编号为1804284和1804285)作为试验的被测对象。

采用标准水银温度计作为测量标准，在恒温槽内完成示值误差的校准。

测量数据如表1所示。

表1 双金属温度计示值误差试验数据1经分析，示值误差测量结果的扩展不确定度为0.14℃,被检仪表最大允差为±0.5℃,扩展不确定度小于被检最大允差的三分之一。

1.2试验选择两支测量范围为(0~200)℃,准确度等级为1.0级的双金属温度计(编号1804286和1804287)作为被测对象。

采用标准水银温度计作为测量标准，恒温槽作为恒温设备完成示值误差的校准。

测量数据如表2所示。

表2双金属温度计示值误差试验数据2经分析，示值误差测量结果的扩展不确定度为0.3℃,被检仪表最大允差为±2.0℃,扩展不确定度小于被检最大允差的三分之一。

1.3同上，对测量范围为(-80~40)℃、准确度等级为1.5级的双金属温度计在-80℃进行试验，采用二等标准铂电阻温度计和制冷恒温槽完成试验。

对测量范围为(0~500)℃、准确度等级为1.5级的双金属温度计，在400℃进行试验，采用二等标准铂电阻温度计和高温盐槽完成试验。

试验数据如表3所示。

表3双金属温度计示值误差试验数据3经分析，示值误差测量结果的扩展不确定度分别为0.3℃和1.2℃,被检仪表最大允差分别为±1.8℃和±7.5℃,扩展不确定度均小于被检最大允差的三分之一。

双金属温度计的工作原理
双金属温度计是一种利用双金属片热膨胀原理测量温度的仪器。

其工作原理如下：
1. 双金属片：双金属温度计由两种不同热膨胀系数的金属片叠合而成。

通常使用由镍和铁合金组成的双金属片，这两种金属在温度变化时具有不同的热膨胀特性。

2. 热膨胀：当温度升高时，镍片的热膨胀系数大于铁片，导致双金属片整体弯曲，镍片位于外侧，铁片位于内侧。

相反，当温度降低时，镍片的热膨胀系数小于铁片，导致双金属片反向弯曲。

3. 弯曲后的传导：双金属片的弯曲状态会影响到它的电阻情况。

当双金属片弯曲时，其中一种金属片被拉伸，另一种金属片被压缩，从而改变了双金属片的电阻。

这样的电阻变化可以通过电路连接进行测量。

4. 温度测量：根据受温度影响而产生的双金属片的弯曲程度，可以通过测量其电阻变化来推算出温度的变化情况。

一般情况下，温度与电阻的关系可以通过校准得到的曲线来进行读取和转换。

总之，双金属温度计的工作原理是利用双金属片在温度变化时因热膨胀系数不同而导致的弯曲来测量温度，通过测量双金属片的电阻变化来间接反映温度变化的原理。

双金属温度计原理
双金属温度计原理图之双金属感应片：
双金属温度计原理是应用热膨胀原理测温的，属于固体膨胀式温度计。

双金属温度计基于固体受热膨胀原理，测量温度通常是把两片膨胀系数差异相对很大的金属片叠焊在一起，构成双金属感温元件。

当温度变化时，因双金属片的两种不同材料的线膨胀系数差异相对很大儿产生不同的膨胀和收缩，导致双金属片产生弯曲变形。

根据不同的变形的量而产生不同的转动量，转动的量带动连接的转轴，转轴带动另一端的指示针，这样指示指针就可以指在正确的读数上，指示出了温度。

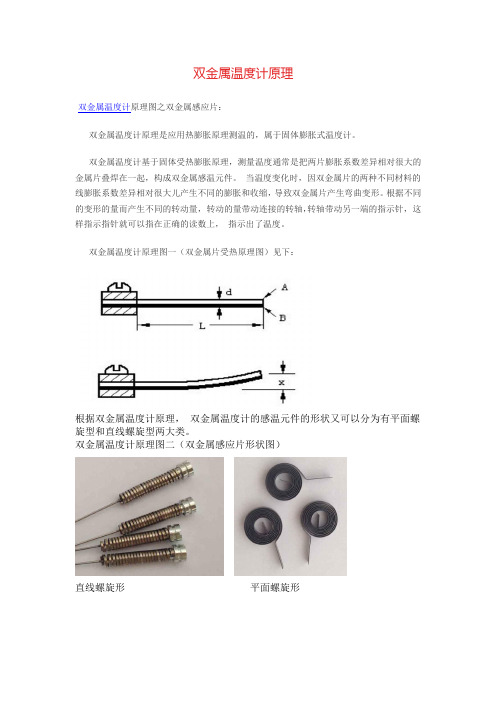

双金属温度计原理图一（双金属片受热原理图）见下：
根据双金属温度计原理，双金属温度计的感温元件的形状又可以分为有平面螺旋型和直线螺旋型两大类。

双金属温度计原理图二（双金属感应片形状图）
直线螺旋形平面螺旋形
根据双金属温度计的原理，双金属温度计的工作结构见下图：
双金属温度计原理图三（双金属温度计分解图）
双金属温度计的测量温度范围大致为：-80℃到550℃，但是极低和极高温度的精度不高。

双金属温度计的原理决定了双金属温度计的抗震性好，读数方便，广泛适用于在各种工业生产和设备中。

电接点双金属温度计有远传电接点双金属温度计，防爆电接点双金属温度计，是利用温度变化时带动触点变化，当其与上下限触点接触或断开的同时，使电路中的继电器动作，从而自动控制及报警。

电接点双金属温度计相关参数下面安徽康泰来为您分享！电接点双金属温度计是一款常用于生产现场温度不是很高的场合内的检测仪表，测量温度一般在零下80度-500度范围内，可以直接测量气体、蒸汽的温度，该款电接点双金属温度计从设计上具有防水、防腐、耐震动、读数直观、坚固耐用等特点，广泛应用于石油、化工、船舶、机械、发电、纺织、印刷等工业场合内。

特点★现场显示温度，直观方便★具有自动切断电源和报警功能★安全可靠，使用寿命长★多种结构形式，可满足不同要求电接点双金属温度计是利用温度变化时带动触点变化，当其与上下限触点接触或断开的同时，使电路中的继电器工作，从而自动控制及报警。

温度计型式：1.热套式：普通型双金属温度计特别适合在高温、高压或挥发性有害气体介质内使用，如仪表损坏需要更换时则必须降温、降压或者是停机。

而采用热套型双金属温度计，在仪表损坏需要更换的时候，不必降温、降压、停机，只需要更换仪表机芯即可，企业可实现连续生产。

2.万象型：除具有角型直型功能外并能由角型或者是直型转化为角型可由用户任意无级调角，所用波纹管及结构件材质为不锈钢，故使用方便耐腐性能好。

3.角型：检测元件轴线与标度盘平面垂直的形式、也称作轴向型。

4.直型：检测元件轴线与标度盘平面水平的形式、也称作径向型。

安徽康泰电气有限公司生产的仪器仪表包括:热电阻、热电偶、双金属温度计、温度变送器、压力表、压力变送器、液位计、液位变送器、流量计、智能数显仪、仪表管阀件等，电线电缆包括:电力电缆、耐高温电缆、硅橡胶电缆、各种电机引接线、变频电缆、矿物绝缘电缆、计算机电缆、仪表电缆、交联电缆、耐火电缆、扁平电缆、镀银线、伴热带、伴热电缆、伴热采样管、机车电缆、防火电缆、船用电缆、补偿导线、补偿电缆、铝合金电缆、丁腈电缆、耐寒电缆、橡套电缆、焊把线、矿用电缆、光伏电缆、风能电缆等产品。

双金属温度计选型样本安徽天康（集团）股份有限公司目 录ＷＳＳ系列双金属温度计１１０ＷＳＳＸ系列电接点双金属温度计隔爆式双金属温度计１３１５带热电偶（阻）双金属温度计10.正常工作大气条件双金属温度计1.产品执行标准:JB/T8803-19982.标度盘公称直径：60,100,1503.精度等级：（1.0）,1.54.热响应时间：≤40s5.防护等级：IP556.角度调整误差角度调整误差应不超过其量程的1.0%7.回差:温度计回差应不大于基本误差限的绝对值8.重复性:温度计重复性极限范围切应不大于基本误差限绝对值的1/29.测温范围应用双金属温度计是一种测量中低温度的现场检测仪表。

可以直接测量各种生产过程中的-80℃~+500℃范围内液体、蒸汽和气体介质温度。

特点1.现场显示温度，直观方便2.安全可靠，使用寿命长；3.多种结构形式，可满足不同要求工作原理双金属温度计是基于绕制成环性弯曲状的双金属片组成。

一端受热膨胀时，带动指针旋转，工作仪表便显示出热电势所应的温度值。

主要技术参数11.测量端形式一体式抽芯式ANHUI TIANKANG(GROUP)SHARES CO.,LTD.１12.外形尺寸２３ANHUI TIANKANG(GROUP)SHARES CO.,LTD.型号命名方法４型号及规格轴向型测温范围℃-80~+40-80~+400~+800~1000~1500~2000~4000~500５ANHUI TIANKANG(GROUP)SHARES CO.,LTD.测温范围℃-80~+40-80~+400~+800~1000~1500~2000~4000~500６测温范围-80~+40-80~+400~+800~1000~1500~2000~4000~500７ANHUI TIANKANG(GROUP)SHARES CO.,LTD.测温范围℃-80~+40-80~+400~+800~1000~1500~2000~4000~500安装形式８直形连接头规格1) 型号 2) 表盘直径3) 精度等级 4) 安装固定形式5) 测温范围 6) 长度或插入深度例A:万向型,表盘直径100,测温范围0~400℃,1.5级 活动外螺纹M27×2,长度450mm, WSS-481 0~400℃ L=450 M27×２选型须知TH48□TH49□TH50□ANHUI TIANKANG(GROUP)SHARESCO.,LTD.９电接点双金属温度计JB/T8803-1998GB3836标度盘公称直径：100精度等级：（1.0）,1.5热响应时间：≤40s 防护等级：IP55电气参数绝缘电阻设定点误差设定点误差应不超过基本误差限的1.5倍切换差切换差应不超过基本误差限的1.5倍正常工作大气条件温度-25~+55℃相对湿度≤85%应用电接点双金属温度计应用于生产现场对温度需自动控制和报警。
