《模电》第一章重点掌握内容：一、概念1、半导体：导电性能介于导体和绝缘体之间的物质。
2、半导体奇妙特性：热敏性、光敏性、掺杂性。
3、本征半导体：完全纯净的、结构完整的、晶格状的半导体。
4、本征激发：环境温度变化或光照产生本征激发，形成电子和空穴，电子带负电，空穴带正电。
它们在外电场作用下均能移动而形成电流，所以称载流子。
5、P型半导体：在纯净半导体中掺入三价杂质元素，便形成P型半导体，使导电能力大大加强，此类半导体，空穴为多数载流子（称多子）而电子为少子。
6、N型半导体：在纯净半导体中掺入五价杂质元素，便形成N型半导体，使导电能力大大加强，此类半导体，电子为多子、而空穴为少子。
7、PN结具有单向导电性：P接正、N接负时（称正偏），PN结正向导通，P接负、N接正时（称反偏），PN结反向截止。
所以正向电流主要由多子的扩散运动形成的，而反向电流主要由少子的漂移运动形成的。
8、二极管按材料分有硅管(S i管)和锗管(G e管)，按功能分有普通管，开关管、整流管、稳压管等。
9、二极管由一个PN结组成，所以二极管也具有单向导电性：正偏时导通，呈小电阻，大电流，反偏时截止，呈大电阻，零电流。
其死区电压：S i管约0。
5V，G e管约为0。
1 V ，其死区电压：S i管约0.5V，G e管约为0.1 V 。
其导通压降：S i管约0.7V，G e管约为0.2 V 。
这两组数也是判材料的依据。
10、稳压管是工作在反向击穿状态的：①加正向电压时，相当正向导通的二极管。
（压降为0.7V，）②加反向电压时截止，相当断开。
③加反向电压并击穿（即满足U﹥U Z）时便稳压为U Z。
11、二极管主要用途：整流、限幅、继流、检波、开关、隔离（门电路）等。
二、应用举例：（判二极管是导通或截止、并求有关图中的输出电压U0。
三极管复习完第二章再判）参考答案：a、因阳极电位比阴极高，即二极管正偏导通。
是硅管。
b 、二极管反偏截止。
f 、因V的阳极电位比阴极电位高，所以二极管正偏导通，（将二极管短路）使输出电压为U0=3V 。
模拟电子技术基础复习题图 1图 2一、填空题1、现有基本放大电路：①共射放大电路 ④共源放大电路②共基放大电路 ③共集放大电路一般情况下，上述电路中输入电阻最大 的电路是 ③ ，输入电阻最 ，频带最宽 的电路是 ；只能放大电流，小 的电路是②，输出电阻最小 的电路是③② ；既能放大电流，又能放大电压 的电路是 ①不能放大电压 的电路是 ③；只能放大电压，不能放大电流 的电路是②。
2、如图 1所示电路中，已知晶体管静态时 B- E 间电压为 U ，电流放大系BEQ数为β，B- E 间动态电阻为 r 。
填空：beV CC U BEQ（ 1）静态时， I 的表达式为BQ， I 的表达式为CQI BQR BI CQ I BQ；，U 的表达式为CEQU CEQ V CC I R C CQR L （2）电压放大倍数 的表达式为A u，输入电阻 的表达式为r be，输出电阻 的表达式为R R // r be R R ；0 Ci B（3）若减小 R ，则 I 将 A ，r 将 C ，将 C ，R 将iC ，A B CQ bc u R 将 B 。
oA.增大B.不变C.减小当输入电压不变时， R 减小到一定程度，输出将产生 BA 失真。
A.饱和B.截止 3、如图 1所示电路中，（1）若测得输入电压有效值为 10mV ，输出电压有效值为 1.5V ，则其电压放 大倍数 = 150 ；若已知此时信号源电压有效值为 20mV ，信号源内阻A u为 1k Ω，则放大电路 的输入电阻 R = 1 。
i（2）若已知电路空载时输出电压有效值为 1V ，带 5 k Ω负载时变为 0.75V ， 则放大电路 的输出电阻 Ro（3）若输入信号增大引起电路产生饱和失真，则可采用将 R BRc 减小 的方法消除失真；若输入信号增大使电路既产生饱和失真又产生 1.67。
增大或将截止失真，则只有通过设置合适 的静态工作点 的方法才能消除失真。

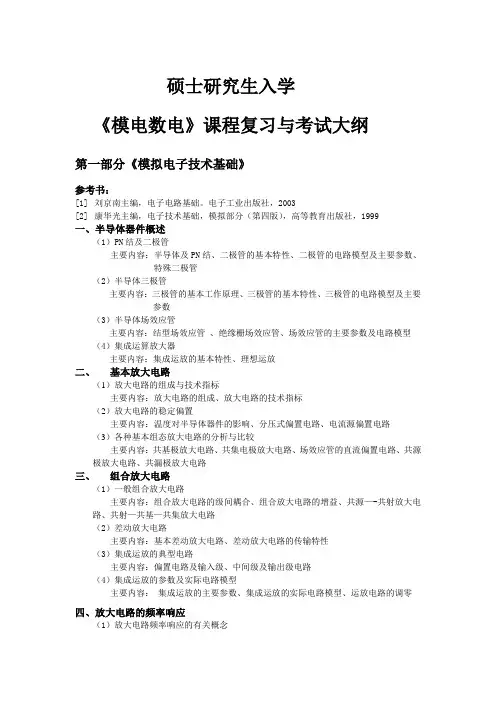

硕士研究生入学《模电数电》课程复习与考试大纲第一部分《模拟电子技术基础》参考书：[1]刘京南主编，电子电路基础。
电子工业出版社，2003[2]康华光主编，电子技术基础，模拟部分（第四版），高等教育出版社，1999一、半导体器件概述（1）PN结及二极管主要内容：半导体及PN结、二极管的基本特性、二极管的电路模型及主要参数、特殊二极管（2）半导体三极管主要内容：三极管的基本工作原理、三极管的基本特性、三极管的电路模型及主要参数（3）半导体场效应管主要内容：结型场效应管、绝缘栅场效应管、场效应管的主要参数及电路模型（4）集成运算放大器主要内容：集成运放的基本特性、理想运放二、基本放大电路（1）放大电路的组成与技术指标主要内容：放大电路的组成、放大电路的技术指标（2）放大电路的稳定偏置主要内容：温度对半导体器件的影响、分压式偏置电路、电流源偏置电路（3）各种基本组态放大电路的分析与比较主要内容：共基极放大电路、共集电极放大电路、场效应管的直流偏置电路、共源极放大电路、共漏极放大电路三、组合放大电路（1）一般组合放大电路主要内容：组合放大电路的级间耦合、组合放大电路的增益、共源—-共射放大电路、共射—共基—共集放大电路（2）差动放大电路主要内容：基本差动放大电路、差动放大电路的传输特性（3）集成运放的典型电路主要内容：偏置电路及输入级、中间级及输出级电路（4）集成运放的参数及实际电路模型主要内容：集成运放的主要参数、集成运放的实际电路模型、运放电路的调零四、放大电路的频率响应（1）放大电路频率响应的有关概念主要内容：幅频响应、相频响应、波特图、上限频率、下限频率（2）单级放大电路频率响应的分析方法主要内容：单管放大电路的高频响应、单管放大电路的低频响应（3）多级放大电路的频率响应主要内容：多级放大电路的高频响应、多级放大电路的低频响应五、反馈放大电路及其稳定性分析（1）反馈的基本概念与分类主要内容：反馈的基本概念、反馈的分类与判断、反馈放大电路的方框图表示及其一般表达式（2）负反馈对放大器性能的改善主要内容：提高放大倍数的稳定性、减少非线性失真、扩展通频带、对输入电阻和输出电阻的影响（3）深度负反馈放大电路的分析计算主要内容：深度负反馈的特点、深度负反馈放大电路的计算（4）负反馈放大电路的稳定性分析及频率补偿主要内容：负反馈电路的稳定性分析、常用的频率补偿方法六、波形产生与整形电路（1）正弦波振荡电路的基本概念主要内容：正弦波振荡器的振荡条件、正弦波振荡器的组成及分类（2）正弦波振荡电路主要内容：RC文氏电桥振荡电路、LC三点式振荡电路、变压器反馈式振荡电路、石英晶体振荡电路（3）非正弦振荡电路主要内容：矩形波振荡电路、三角波振荡电路七、信号运算和处理电路（1）集成运放运算电路主要内容：比例运算电路、加减运算电路、微分与积分电路、对数与反对数电路（2）有源滤波器主要内容：滤波器的基本概念、一阶有源滤波电路、二阶有源滤波电路、状态变量滤波器（3）模拟乘法器主要内容：对数式模拟乘法器、变跨导式模拟乘法器、模拟乘法器应用（4）锁相环电路主要内容：锁相环的基本概念、锁相环的相位模型与系统分析、集成锁相环及其应用八、功率电路（1）功率放大电路主要内容：功率放大电路的特点与分类、互补对称功率放大电路、集成功率放大器（2）串联型直流稳压电路主要内容：稳压电路的主要指标、全波整流电容滤波电路、三端集成稳压器第二部分《数字电子技术基础》参考书：[1] 黄正瑾主编，计算机结构与逻辑设计（第一版），高等教育出版社，1999[2] 康华光主编，电子技术基础，数字部分（第四版），高等教育出版社，1999一、数制和码制（1）数制主要内容：十进制、R进制、二进制、二进制的优点、数制间的转换、八进制与十六进制（2）数的表示方法与格式主要内容：码的概念、二进制码与循环码、十进制数的表示方法、BCD码二、逻辑函数与门电路（1）逻辑代数的基本知识主要内容：三种基本逻辑运算、逻辑代数的基本定律、逻辑代数的基本规则、逻辑代数的常用公式（2）逻辑函数及其描述方法主要内容：逻辑表达式、逻辑图、真值表、卡诺图、标准表达式、最大项和或与表达式（3）门电路的基本知识主要内容：正逻辑与负逻辑、非门的电路模型、其它门电路、门电路的技术要求（4）逻辑函数的简化主要内容：逻辑简化的意义和标准、公式法简化、卡诺图法简化三、组合逻辑电路（1）组合逻辑电路分析主要内容：组合逻辑电路的定义与特点、组合逻辑电路的分析方法、几种常用的组合逻辑模块：编码器、译码器、加法器、数据选择器和数值比较器（2）组合逻辑电路的设计主要内容：组合逻辑电路的设计方法、组合电路的竞争冒险现象及其消除方法（3）可编程逻辑器件(PLD)主要内容：可编程逻辑器件的基本结构、PAL、GAL、FPGA和CPLD的特点及电路结构四、时序逻辑电路（1）触发器的原理和应用主要内容：基本RS触发器、J-K触发器、D触发器等的电路结构、工作原理及动态特性（2）时序逻辑电路分析主要内容：时序电路的特点、描述方法和分析方法、含中规模集成模块的时序逻辑电路的分析（3）常用时序逻辑电路模块主要内容：数据寄存器、移位寄存器、集成移位寄存器、计数器、常用集成计数器、计数器的应用、多片集成计数器构成任意模计数器五、半导体存储器主要内容：ROM、RAM等的电路结构、工作原理和扩展存储容量的方法、用ROM实现组合逻辑函数的方法六、数模与模数转换主要内容：D/A数模转换电路组成、工作原理、功能及主要参数；A/D模数转换电路组成、工作原理、特点及应用七、脉冲的产生和整形电路主要内容：施密特触发器、单稳态触发器和多谐振荡器的工作原理、主要参数的分析方法及应用；555定时器的工作原理及应用。

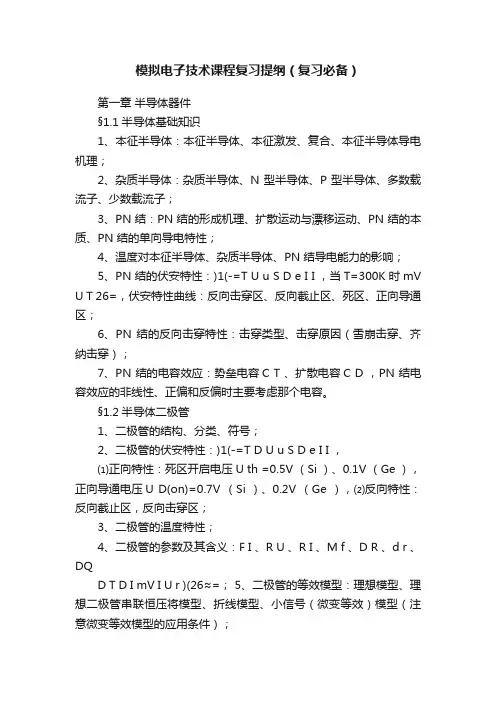

模拟电子技术课程复习提纲（复习必备）第一章半导体器件§1.1半导体基础知识1、本征半导体：本征半导体、本征激发、复合、本征半导体导电机理；2、杂质半导体：杂质半导体、N 型半导体、P 型半导体、多数载流子、少数载流子；3、PN 结：PN 结的形成机理、扩散运动与漂移运动、PN 结的本质、PN 结的单向导电特性；4、温度对本征半导体、杂质半导体、PN 结导电能力的影响；5、PN 结的伏安特性：)1(-=T U u S D e I I ，当T=300K 时mV U T 26=，伏安特性曲线：反向击穿区、反向截止区、死区、正向导通区；6、PN 结的反向击穿特性：击穿类型、击穿原因（雪崩击穿、齐纳击穿）；7、PN 结的电容效应：势垒电容C T 、扩散电容C D ，PN 结电容效应的非线性、正偏和反偏时主要考虑那个电容。
§1.2半导体二极管1、二极管的结构、分类、符号；2、二极管的伏安特性：)1(-=T D U u S D e I I ，⑴正向特性：死区开启电压U th =0.5V （Si ）、0.1V （Ge ），正向导通电压U D(on)=0.7V （Si ）、0.2V （Ge ），⑵反向特性：反向截止区，反向击穿区；3、二极管的温度特性；4、二极管的参数及其含义：F I 、R U 、R I 、M f 、D R 、d r 、DQD T D I mV I U r )(26≈=； 5、二极管的等效模型：理想模型、理想二极管串联恒压将模型、折线模型、小信号（微变等效）模型（注意微变等效模型的应用条件）；6、二极管电路的分析方法：⑴直流图解法、⑵模型解析法⑶交流图解法（在Q 点附近i u 幅度较小时使用）、⑷微变等效电路分析法；7、稳压二级管：稳压二极管工作原理、稳压二极管参数及含义、简单电路参数计算；8、二极管应用（单向导电特性、二极管导通截止的判断）⑴静态工作分析、⑵整流电路（单管半波整流、双管全波整流、桥式整流）、⑶限幅电路（串联限幅、并联限幅、上限幅、下限幅、双向限幅）、⑷门电路；9、特种二极管的工作条件、符号、特性、参数，发光二极管、光敏二极管、激光二极管、红外二极管、光电耦合器件、变容二极管。
《模电》第一章重点掌握内容：一、概念1、半导体：导电性能介于导体和绝缘体之间的物质。
2、半导体奇妙特性：热敏性、光敏性、掺杂性。
3、本征半导体：完全纯净的、结构完整的、晶格状的半导体。
4、本征激发：环境温度变化或光照产生本征激发，形成电子和空穴，电子带负电，空穴带正电。
它们在外电场作用下均能移动而形成电流，所以称载流子。
5、P型半导体：在纯净半导体中掺入三价杂质元素，便形成P型半导体，使导电能力大大加强，此类半导体，空穴为多数载流子（称多子）而电子为少子。
6、N型半导体：在纯净半导体中掺入五价杂质元素，便形成N型半导体，使导电能力大大加强，此类半导体，电子为多子、而空穴为少子。
7、PN结具有单向导电性：P接正、N接负时（称正偏），PN结正向导通，P接负、N接正时（称反偏），PN结反向截止。
所以正向电流主要由多子的扩散运动形成的，而反向电流主要由少子的漂移运动形成的。
8、二极管按材料分有硅管(S i管)和锗管(G e管)，按功能分有普通管，开关管、整流管、稳压管等。
9、二极管由一个PN结组成，所以二极管也具有单向导电性：正偏时导通，呈小电阻，大电流，反偏时截止，呈大电阻，零电流。
其死区电压：S i管约0。
5V，G e管约为0。
1 V ，其死区电压：S i管约0.5V，G e管约为0.1 V 。
其导通压降：S i管约0.7V，G e管约为0.3 V 。
这两组数也是判材料的依据。
10、稳压管是工作在反向击穿状态的：①加正向电压时，相当正向导通的二极管。
（压降为0.7V，）②加反向电压时截止，相当断开。
③加反向电压并击穿（即满足U﹥U Z）时便稳压为U Z。
11、二极管主要用途：整流、限幅、继流、检波、开关、隔离（门电路）等。
二、应用举例：（判二极管是导通或截止、并求有关图中的输出电压U0。
三极管复习完第二章再判）参考答案：a、因阳极电位比阴极高，即二极管正偏导通。
是硅管。
b 、二极管反偏截止。
f 、因V的阳极电位比阴极电位高，所以二极管正偏导通，（将二极管短路）使输出电压为U0=3V 。
模电知识点复习总结模拟电子技术（模电）是电子工程中的重要基础学科之一，主要研究电路中的电压、电流以及能量的传输和转换。
下面是我对模电知识点的复习总结：一.基础知识1.电路基本定律：欧姆定律、基尔霍夫定律、电压分压定律、电流分流定律、功率定律。
2.信号描述与频域分析：时间域与频域的关系。
傅里叶级数和傅里叶变换的基本概念和应用。
3.理想放大器：增益、输入/输出电阻、输入/输出阻抗的概念和计算方法。
4.放大器基本电路：共射、共集、共基放大器的特点、电路结构和工作原理。
二.放大器设计1.放大器的参数：增益、输入/输出电阻、输入/输出阻抗。
2.放大器的稳定性：稳态稳定性和瞬态稳定性。
3.放大器的频率响应：截止频率、增益带宽积、输入/输出阻抗对频率的影响。
4.放大器的非线性失真：交趾略失真、交调失真、互调失真等。
5.放大电路的优化设计：负反馈、输入/输出阻抗匹配、增益平衡等。
三.运算放大器1.运算放大器的基本性质：增益、输入阻抗、输出阻抗、共模抑制比。
2.电压放大器：非反转放大器、反转放大器、仪表放大器、差分放大器。
3.运算放大器的应用电路：比较器、积分器、微分器、换相器、限幅器等。
4.运算放大器的非线性失真：输入失真、输出失真、交调失真等。
四.双向可调电源1.双向可调电源的基本原理：输入电压、输出电压和控制信号之间的关系。
2.双向可调电源的电路结构：移相电路、比较器、反相放大器、输出级等。
3.双向可调电源的控制方式：串行控制和并行控制。
五.滤波器设计1.常见滤波器类型：低通、高通、带通和带阻滤波器。
2.滤波器的频率响应特性：通频带、截止频率、衰减量。
3.滤波器的传输函数：频率选择特性、阶数选择。
4.滤波器的实现方法：RC、RL、LC和电子管等。
六.可控器件1.二极管：理想二极管模型、二极管的非理想特性、二极管的应用。
2.可控硅：双向可控硅、单向可控硅、可控硅的触发电路和应用。
3.功率晶体管：NPN、PNP型功率晶体管的特性参数、功率放大电路设计。
模拟电子技术复习资料一、前言模拟电子技术是电子工程师必备的技术之一，本文将模拟电子技术的相关知识点，以供复习之用。
二、基础知识1. 模拟电子技术的定义模拟电子技术是指以连续的时间和数值作为处理信号的基本方法，将原始信号转换为模拟电压或电流信号，经过放大、滤波、调制等技术处理后再转换为输出信号的一种电子技术。
2. 信号处理的分类信号处理可以分为模拟信号处理和数字信号处理两种方式。
其中，模拟信号处理是连续的，输出结果也是连续的；数字信号处理是离散的，输出结果也是离散的。
3. 电路元件常见的电路元件有电阻、电容、电感和二极管等。
在实际电路中，这些元件通常是串接或并联连接。
4. 电路分析电路分析主要包括基础电路分析、状态变量法和矩阵方法三种。
其中，基础电路分析可以用于简单电路的分析，状态变量法可用于复杂电路的分析，矩阵方法则适用于大型电路分析。
三、基本电路1. 电压分压器电压分压器是一种简单的电路，在电路中由两个电阻相连，起到将输入电压分压的作用。
分压器的输出电压等于输入电压乘以电路中两个电阻的比值，即：V_out = V_in * R2 / (R1 + R2)2. 电路共模抑制电路共模抑制是一种在电路中削弱两个信号（通常是两个交流信号）之间共同模式分量的方法。
在电路中添加一对差模信号，可以使一部分共模干扰信号被消除。
3. 交流放大器交流放大器是一种电路，用于放大输入信号的交流部分。
通常会使用共射极放大器来放大信号。
4. 滤波器滤波器是一种电路，主要功能是去除输入信号中不需要的频率或波形分量。
滤波器通常被划分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器等不同类型。
四、放大器1. 放大器的分类放大器通常被分为共射极放大器、共集极放大器和共基极放大器等三种。
其中，共射极放大器最常用。
2. 放大器的增益与带宽放大器的增益和带宽是两个相互制约的指标。
在设计放大器时，需要综合考虑这两个指标来确定放大器的工作范围。
集成电路设计（集成电路工程工程）专业课复习经验：
1. 模电一定要用《电子电路基础》刘京南电子工业出版社这本书，真题很多是这里面的课后题，再买一本配套的答案《电子电路基础学习指导》东南大学出版社，淘宝上都有。
2. 数电无所谓了，我用的是阎石的第五版，课外书推荐《研究生入学考试考点解析与真题详解-数字电子技术》
3. 真题只看近五年的进可以了
2013年复试笔试基本上是以前的真题和课后题，要把09年以及09年以后的真题和指定教材的课后题弄懂，应该就没问题了。
l来自l考研论坛。
（完整版）模电总结复习资料第⼀章半导体⼆极管⼀.半导体的基础知识1.半导体---导电能⼒介于导体和绝缘体之间的物质(如硅Si、锗Ge)。
2.特性---光敏、热敏和掺杂特性。
3.本征半导体----纯净的具有单晶体结构的半导体。
4. 两种载流⼦----带有正、负电荷的可移动的空⽳和电⼦统称为载流⼦。
5.杂质半导体----在本征半导体中掺⼊微量杂质形成的半导体。
体现的是半导体的掺杂特性。
*P型半导体:在本征半导体中掺⼊微量的三价元素（多⼦是空⽳，少⼦是电⼦）。
*N型半导体: 在本征半导体中掺⼊微量的五价元素（多⼦是电⼦，少⼦是空⽳）。
6. 杂质半导体的特性*载流⼦的浓度---多⼦浓度决定于杂质浓度，少⼦浓度与温度有关。
*体电阻---通常把杂质半导体⾃⾝的电阻称为体电阻。
*转型---通过改变掺杂浓度，⼀种杂质半导体可以改型为另外⼀种杂质半导体。
7. PN结* PN结的接触电位差---硅材料约为0.6~0.8V，锗材料约为0.2~0.3V。
* PN结的单向导电性---正偏导通，反偏截⽌。
8. PN结的伏安特性⼆. 半导体⼆极管*单向导电性------正向导通，反向截⽌。
*⼆极管伏安特性----同ＰＮ结。
*正向导通压降------硅管0.6~0.7V，锗管0.2~0.3V。
*死区电压------硅管0.5V，锗管0.1V。
3.分析⽅法------将⼆极管断开，分析⼆极管两端电位的⾼低:若 V阳 >V阴( 正偏 )，⼆极管导通(短路);若 V阳1）图解分析法该式与伏安特性曲线的交点叫静态⼯作点Q。
2) 等效电路法直流等效电路法*总的解题⼿段----将⼆极管断开，分析⼆极管两端电位的⾼低:若 V阳 >V阴( 正偏 )，⼆极管导通(短路);若 V阳*三种模型微变等效电路法三. 稳压⼆极管及其稳压电路*稳压⼆极管的特性---正常⼯作时处在PN结的反向击穿区，所以稳压⼆极管在电路中要反向连接。
第⼆章三极管及其基本放⼤电路⼀. 三极管的结构、类型及特点1.类型---分为NPN和PNP两种。
《模拟电子技术》课程综合复习资料一、判断题1.P型半导体可通过在纯净半导体中掺入五价磷元素而获得。
答案：错2.阻容耦合放大电路只能放大交流信号，不能放大直流信号。
答案：对3.同相求和电路跟同相比例电路一样，各输入信号的电流几乎等于零。
答案：错4.差动放大电路可以放大共模信号，抑制差模信号。
答案：错5.共集电极放大电路放大动态信号时输入信号与输出信号相位相反。
答案：错一、单选题1．测得某电路板上晶体三极管3个电极对地的直流电位分别为UE =3V，UB=3.7V，UC=3.3V，则该管工作在（）。
A．放大区B．饱和区C．截止区D．击穿区答案：B2.放大器的增益是随着输入信号频率的改变而改变的，当输入信号的频率为Hf时，放大器增益的幅值将（）。
A．降为1B．降为中频时的1/2倍C．降为中频时的1/D．降为中频时的倍答案：C3.三级放大电路中Av1=Av2=10dB，Av3=15dB，则总的电压增益为（）dB。
A．35C．45D．60答案：A4.某三极管各个电极的对地电位如图所示，可判断其工作状态是（）。
A．放大B．饱和C．截止D．已损坏答案：D5.二极管电路如图所示，判断图中二极管是导通还是截止后，可确定电路的输出电压Vo为（）。
（设二极管的导通压降为0.7V）A．-5VB．-4.3VC．-5.7VD．-10V答案：C6.测得图示放大电路中晶体管各电极的直流电位如图所示，由此可知该管为（）。
A．Ge，PNP管B．Ge，NPN管C．Si，PNP管D．Si，NPN管答案：B7.在单级放大电路中，若输入电压为正弦波形，用示波器观察vo和vi的波形，当放大电路为共集电极放大电路时，则vo和vi的相位（）。
A．同相B．反相C．相差90D．不定答案：A8.在单级放大电路中，若输入电压为正弦波形，用示波器观察vo和vi的波形，当放大电路为共发射放大电路时，则vo和vi的相位（）。
A．同相B．反相C．相差90D．不定答案：B9.理想运放的开环差模增益AOd为（）。
模拟电子电路实验_东南大学中国大学mooc课后章节答案期末考试题库2023年1.要提高RC耦合三极管放大电路的上限截止频率，可以选用的方式为（）。
参考答案:选择高频三极管2.反相输入单门限电压比较器，当输入信号【图片】，参考电压【图片】时，输出端产生的方波周期为（）。
参考答案:1ms3.反相输入单门限电压比较器，当输入信号【图片】，参考电压【图片】时，输出端产生矩形波的占空比（）。
参考答案:>50%4.一般而言OCL电路的低频特性要好于OTL电路。
参考答案:正确5.施密特比较器与简单比较器相比可以有效地减小输入端噪声对电路的影响。
参考答案:正确6.在实验举例的方波产生电路中，如果R1=R2=R=10kΩ，C=0.1uF，则产生的方波周期约为（）。
参考答案:2.2mS7.在实验举例的方波产生电路中，如果运放的工作电源为+12V，输出端对接的稳压二极管稳压值为5V，则输出方波的电压幅值约为（）。
参考答案:+5.6V8.一个+12V电源供电的反相比例放大电路，设计的放大倍数为-10倍，当输入2V直流电压时，测量其输出电压值约为（）。
参考答案:-11V9.在实验举例的方波产生电路中，加大电位器阻值可以使输出方波的（）。
参考答案:周期变大，幅度不变10.在实验举例的方波产生电路中，如果减小同相端到地的电阻R1的阻值，可以使输出方波的（）。
参考答案:周期变小11.在实验举例的方波产生电路中，如果加大同相端到输出端的反馈电阻R2的阻值，则电容两端的充放电波形（）。
参考答案:周期变小，幅度变小12.矩形波产生电路输出波形的周期仅有RC充放电回路的时间常数确定。
参考答案:错误13.矩形波产生电路中的运算放大器是工作在非线性状态。
参考答案:正确14.在其他参数保持不变的前提下，矩形波产生电路中的电容越大，输出波形的周期也越大。
参考答案:正确15.实验举例电路中的矩形波输出幅度由运放的工作电源电压确定。
参考答案:错误16.利用同相端反馈电阻的改变可以调整输出矩形波的周期。
