《化工分离过程》化工分离过程的基本原理是根据化合物之间的性质差异，利用不同的分离原理将混合物分离成纯净的组分。
常见的分离原理包括物理性质差异（如沸点、沸点、相对分子质量等）和化学性质差异（如酸碱性、溶解度等）。
混合物中的化合物可以是液体、气体或固体，分离过程需要根据不同的化合物性质选择合适的分离技术。
常见的分离技术有蒸馏、萃取、吸附、结晶等。
蒸馏是利用液体化合物的不同沸点将其分离的技术。
一般情况下，液体化合物的沸点在常压下不同，通过加热混合物，将低沸点物质汽化并后冷凝得到纯净的组分。
萃取是利用液体-液体的分配系数差异将化合物分离的技术。
在两个不相溶的溶剂中，将其中一种组分转移到另一相中，从而实现分离。
吸附是利用固体吸附剂与化合物之间的亲和力差异而实现分离的技术。
结晶是利用溶解度差异将化合物从溶液中析出的技术。
除了上述常见的分离技术，还有一些特殊分离技术被广泛应用于化工过程中。
例如，渗透膜分离技术可以通过选择性渗透膜将混合物中的成分分离出来。
通过渗透膜的孔径大小和化合物的分子量来选择性地分离，并可应用于气体、液体和固体的分离。
固体相变分离技术是利用化合物在不同温度下的相变特性分离的技术。
通过控制温度，使其中一化合物发生相变，并利用相变后的物性差异进行分离。
化工分离过程在工业生产中有着广泛应用。
例如，在石油化工领域，蒸馏技术被用于石油的提炼和馏分分离。
在制药工业中，萃取、溶剂结晶等技术被应用于药物的提取和纯化。
在化肥生产中，吸附分离技术被用于气体的纯化和脱硫。
化工分离过程的应用也涉及到食品、化妆品、环境保护等领域。
总之，化工分离过程是化学工程中的重要课题，通过合理选择分离技术，可以将混合物中的化合物分离出来，得到纯净的组分。
理解和应用化工分离过程对于提高化工工艺的效率和产品质量具有重要意义。

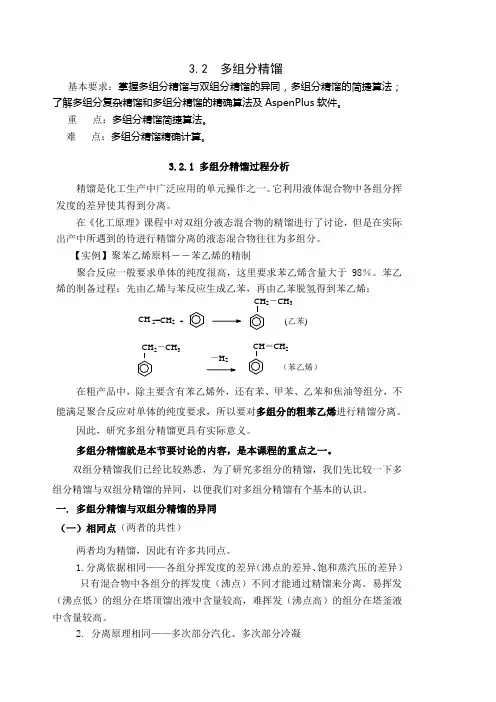

3.2 多组分精馏基本要求：掌握多组分精馏与双组分精馏的异同，多组分精馏的简捷算法；了解多组分复杂精馏和多组分精馏的精确算法及AspenPlus 软件。
重 点：多组分精馏简捷算法。
难 点：多组分精馏精确计算。
3.2.1 多组分精馏过程分析精馏是化工生产中广泛应用的单元操作之一。
它利用液体混合物中各组分挥发度的差异使其得到分离。
在《化工原理》课程中对双组分液态混合物的精馏进行了讨论，但是在实际出产中所遇到的待进行精馏分离的液态混合物往往为多组分。
【实例】聚苯乙烯原料――苯乙烯的精制聚合反应一般要求单体的纯度很高，这里要求苯乙烯含量大于98％。
苯乙烯的制备过程：先由乙烯与苯反应生成乙苯，再由乙苯脱氢得到苯乙烯：CH 2=CH2 + CH 2－CH 3(乙苯)－H 2CH 2－CH 3CH ＝CH 2（苯乙烯）在粗产品中，除主要含有苯乙烯外，还有苯、甲苯、乙苯和焦油等组分，不能满足聚合反应对单体的纯度要求，所以要对多组分的粗苯乙烯进行精馏分离。
因此，研究多组分精馏更具有实际意义。
多组分精馏就是本节要讨论的内容，是本课程的重点之一。
双组分精馏我们已经比较熟悉，为了研究多组分的精馏，我们先比较一下多组分精馏与双组分精馏的异同，以便我们对多组分精馏有个基本的认识。
一. 多组分精馏与双组分精馏的异同 （一）相同点（两者的共性）两者均为精馏，因此有许多共同点。
1.分离依据相同——各组分挥发度的差异（沸点的差异、饱和蒸汽压的差异） 只有混合物中各组分的挥发度（沸点）不同才能通过精馏来分离。
易挥发（沸点低）的组分在塔顶馏出液中含量较高，难挥发（沸点高）的组分在塔釜液中含量较高。
2. 分离原理相同——多次部分汽化、多次部分冷凝使汽相中轻组分浓度不断提高、重组分浓度不断降低，液相中重组分浓度不断提高、轻组分浓度不断降低，从而使轻重组分分离。
2. 设备的基本组成相同——由塔体、再沸器、冷凝器等三个基本部件组成。
4. 计算的理论依据相同——三大平衡（物料衡算、相平衡和热量平衡） （二）不同点（多组分精馏的特性）多组分精馏由于组分增多，因而具有一些与双组分精馏的不同之处。

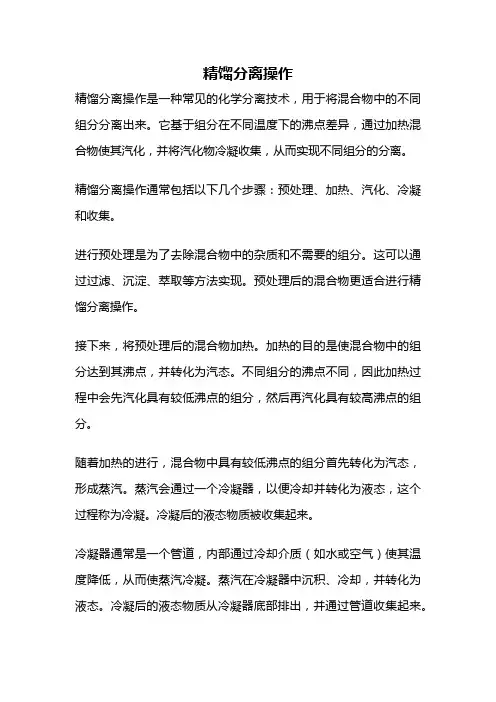

精馏分离操作精馏分离操作是一种常见的化学分离技术，用于将混合物中的不同组分分离出来。
它基于组分在不同温度下的沸点差异，通过加热混合物使其汽化，并将汽化物冷凝收集，从而实现不同组分的分离。
精馏分离操作通常包括以下几个步骤：预处理、加热、汽化、冷凝和收集。
进行预处理是为了去除混合物中的杂质和不需要的组分。
这可以通过过滤、沉淀、萃取等方法实现。
预处理后的混合物更适合进行精馏分离操作。
接下来，将预处理后的混合物加热。
加热的目的是使混合物中的组分达到其沸点，并转化为汽态。
不同组分的沸点不同，因此加热过程中会先汽化具有较低沸点的组分，然后再汽化具有较高沸点的组分。
随着加热的进行，混合物中具有较低沸点的组分首先转化为汽态，形成蒸汽。
蒸汽会通过一个冷凝器，以便冷却并转化为液态，这个过程称为冷凝。
冷凝后的液态物质被收集起来。
冷凝器通常是一个管道，内部通过冷却介质（如水或空气）使其温度降低，从而使蒸汽冷凝。
蒸汽在冷凝器中沉积、冷却，并转化为液态。
冷凝后的液态物质从冷凝器底部排出，并通过管道收集起来。
经过一段时间的加热和冷凝，混合物中的具有较高沸点的组分也开始转化为汽态，并通过冷凝器冷却并收集起来。
这样，通过不断加热和冷凝的过程，混合物中的不同组分得以分离。
精馏分离操作可以广泛应用于化学工业、石油工业、制药工业等领域。
例如，在石油工业中，原油经过精馏分离操作可以得到不同沸点范围内的石油产品，如汽油、柴油、润滑油等。
在制药工业中，精馏分离操作可以用于纯化药物原料，去除杂质，得到纯净的药物。
需要注意的是，在进行精馏分离操作时，要根据混合物中各组分的沸点差异选择合适的操作条件，如加热温度、冷凝器的冷却方式等。
此外，还需要确保操作设备的密封性和安全性，以防止蒸汽泄漏或发生其它事故。
精馏分离操作是一种常用的化学分离技术，通过加热和冷凝的过程，将混合物中的不同组分分离出来。
它在化学工业和其他领域有着广泛的应用，对于纯化和提纯物质具有重要意义。

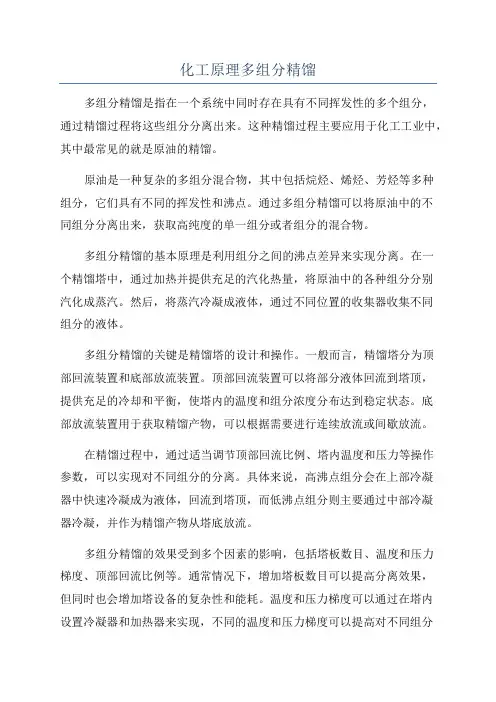

化工原理多组分精馏多组分精馏是指在一个系统中同时存在具有不同挥发性的多个组分，通过精馏过程将这些组分分离出来。
这种精馏过程主要应用于化工工业中，其中最常见的就是原油的精馏。
原油是一种复杂的多组分混合物，其中包括烷烃、烯烃、芳烃等多种组分，它们具有不同的挥发性和沸点。
通过多组分精馏可以将原油中的不同组分分离出来，获取高纯度的单一组分或者组分的混合物。
多组分精馏的基本原理是利用组分之间的沸点差异来实现分离。
在一个精馏塔中，通过加热并提供充足的汽化热量，将原油中的各种组分分别汽化成蒸汽。
然后，将蒸汽冷凝成液体，通过不同位置的收集器收集不同组分的液体。
多组分精馏的关键是精馏塔的设计和操作。
一般而言，精馏塔分为顶部回流装置和底部放流装置。
顶部回流装置可以将部分液体回流到塔顶，提供充足的冷却和平衡，使塔内的温度和组分浓度分布达到稳定状态。
底部放流装置用于获取精馏产物，可以根据需要进行连续放流或间歇放流。
在精馏过程中，通过适当调节顶部回流比例、塔内温度和压力等操作参数，可以实现对不同组分的分离。
具体来说，高沸点组分会在上部冷凝器中快速冷凝成为液体，回流到塔顶，而低沸点组分则主要通过中部冷凝器冷凝，并作为精馏产物从塔底放流。
多组分精馏的效果受到多个因素的影响，包括塔板数目、温度和压力梯度、顶部回流比例等。
通常情况下，增加塔板数目可以提高分离效果，但同时也会增加塔设备的复杂性和能耗。
温度和压力梯度可以通过在塔内设置冷凝器和加热器来实现，不同的温度和压力梯度可以提高对不同组分的分离效果。
顶部回流比例的调节可以通过改变塔顶放流的液体量来实现，适当增加回流比例可以提高精馏塔的分离效果。
总之，多组分精馏是一种常用的分离技术，可以将具有不同挥发性的组分分离出来。
通过合理的设计和操作，可以实现高效的分离效果，对于化工工业中的原油精馏等过程具有重要意义。

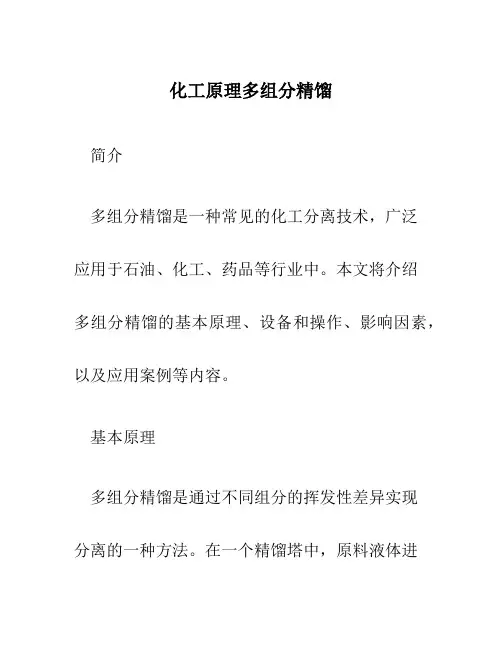

化工原理多组分精馏简介多组分精馏是一种常见的化工分离技术，广泛应用于石油、化工、药品等行业中。
本文将介绍多组分精馏的基本原理、设备和操作、影响因素，以及应用案例等内容。
基本原理多组分精馏是通过不同组分的挥发性差异实现分离的一种方法。
在一个精馏塔中，原料液体进入塔顶，经过加热后蒸发，蒸汽上升并与冷却剂进行接触，冷却后变为液体，得到精馏液。
根据不同的沸点，各组分在塔内得到部分蒸发和凝结，最后在塔顶和塔底得到不同组分的纯化产品。
设备和操作多组分精馏通常由以下设备组成：1.精馏塔：用于将混合物分离成多个组分的关键设备。
塔内通常有填料或板式反应器，以增加传质效果。
2.热交换器：用于加热和冷却原料和冷却剂。
3.冷凝器：用于将蒸汽冷却成液体，以获取精馏液。
4.回流器：用于控制精馏液的回流或提供塔顶的回流液。
在操作多组分精馏塔时，需要注意以下几点：1.控制塔顶温度：通过调节加热和冷却剂的流量，控制塔顶温度，确保所需组分能够得到纯化。
2.控制回流比：回流比是回流液与塔顶出口流量的比值。
通过调节回流比，可以改变塔内的传质效果，影响分离效果。
3.利用塔内温度梯度：塔内温度从塔底到塔顶逐渐增加，利用温度差异来实现组分的分离。
影响因素多组分精馏的效果受到多个因素的影响，以下是几个重要的影响因素：1.组分挥发性差异：组分之间的沸点差异越大，精馏效果越好。
2.塔设计：塔的高度、填料或板式的选择，对传质效果和分离效果有直接影响。
3.温度梯度：塔内温度梯度越大，分离效果越好。
4.回流比：适当的回流比可以改善传质效果，提高精馏效果。
5.操作参数：加热剂和冷却剂的流量、操作压力等参数的调节，会直接影响精馏过程的效果。
应用案例多组分精馏在化工领域有着广泛的应用。
以下是几个常见的应用案例：1.石油炼油：通过多组分精馏，将原油中的各种烃类分离出来，得到汽油、柴油、煤油等产品。
2.药品制造：制药工业中，多组分精馏被用于纯化药物原料，去除杂质，提高药品的纯度和品质。

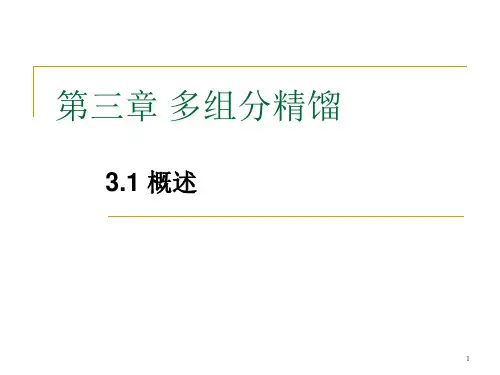

第三章 多组分精馏在化工原理课程中，对双组分精馏和单组分吸收等简单传质过程进行过较详尽的讨论。
然而，在化工生产实际中，遇到更多的是含有较多组分或复杂物系的分离与提纯问题。
在设计多组分多级分离问题时，必须用联立或迭代法严格地解数目较多的方程，这就是说必须规定足够多的设计变量，使得未知变量的数目正好等于独立方程数，因此在各种设计的分离过程中，首先就涉及过程条件或独立变量的规定问题。
多组分多级分离问题，由于组分数增多而增加了过程的复杂性。
解这类问题，严格的该用精确的计算机算法，但简捷计算常用于过程设计的初始阶段，是对操作进行粗略分析的常用算法。
§3-1分离系统的变量分析设计分离装置就是要求确定各个物理量的数值，但设计的第一步还不是选择变量的具体数值，而是要知道在设计时所需要指定的独立变量的数目，即设计变量。
一、设计变量1.设计变量⎩⎨⎧-=：可调设计变量固定设计变量a x c v i N N N N N :v N ：描述系统所需的独立变量总数。
c N ：各独立变量之间可以列出的方程式数和给定的条件，为约束关系数。
要确定i N ，需正确确定v N 和c N ，一般采用郭慕孙发表在AIchE J （美国化学工程师学会），1956（2）：240-248的方法，该法的特点是简单、方便，不易出错，因而一直沿用至今。
郭氏法的基本原则是将一个装置分解为若干进行简单过程的单元，由每一单元的独立变量数e v N 和约束数e c N 求出每一单元的设计变量数e i N ，然后再由单元的设计变量数计算出装置的设计变量数E i N 。
在设计变量i N 中，又被分为固定设计变量x N 和可调设计变量a N ，x N 是指确定进料物流的那些变量（进料组成和流量）以及系统的压力，这些变量常常是由单元在整个装置中的地位，或装置在整个流程中的地位所决定，也就是说，实际上不要由设计者来指定，而a N 才是真正要由设计者来确定的，因此郭氏法的目的是确定正确的a N 值。
