第七章图：习题习题一、选择题1．设完全无向图的顶点个数为n，则该图有( )条边。
A. n-lB. n(n-l)/2C.n(n+l)/2D. n(n-l)2．在一个无向图中，所有顶点的度数之和等于所有边数的( )倍。
A.3B.2C.1D.1/23．有向图的一个顶点的度为该顶点的( )。
A.入度B. 出度C.入度与出度之和D.(入度+出度)/24．在无向图G (V，E)中，如果图中任意两个顶点vi、vj (vi、vj∈V，vi≠vj)都的，则称该图是( )。
A.强连通图B.连通图C.非连通图D.非强连通图5．若采用邻接矩阵存储具有n个顶点的一个无向图，则该邻接矩阵是一个( )。
A.上三角矩阵B.稀疏矩阵C.对角矩阵D.对称矩阵6．若采用邻接矩阵存储具有n个顶点的一个有向图，顶点vi的出度等于邻接矩阵A.第i列元素之和B.第i行元素之和减去第i列元素之和C.第i行元素之和D.第i行元素之和加上第i列元素之和7．对于具有e条边的无向图，它的邻接表中有( )个边结点。
A.e-lB.eC.2(e-l)D. 2e8．对于含有n个顶点和e条边的无向连通图，利用普里姆Prim算法产生最小生成时间复杂性为( )，利用克鲁斯卡尔Kruskal算法产生最小生成树（假设边已经按权的次序排序），其时间复杂性为( )。
A. O(n2)B. O(n*e)C. O(n*logn)D.O(e)9．对于一个具有n个顶点和e条边的有向图，拓扑排序总的时间花费为O( )A.nB.n+lC.n-lD.n+e10．在一个带权连通图G中，权值最小的边一定包含在G的( )生成树中。
A.最小B.任何C.广度优先D.深度优先二、填空题1．在一个具有n个顶点的无向完全图中，包含有____条边；在一个具有n个有向完全图中，包含有____条边。
2．对于无向图，顶点vi的度等于其邻接矩阵____ 的元素之和。
3．对于一个具有n个顶点和e条边的无向图，在其邻接表中，含有____个边对于一个具有n个顶点和e条边的有向图，在其邻接表中，含有_______个弧结点。
4．十字链表是有向图的另一种链式存储结构，实际上是将_______和_______结合起来的一种链表。
5．在构造最小生成树时，克鲁斯卡尔算法是一种按_______的次序选择合适的边来构造最小生成树的方法；普里姆算法是按逐个将_______的方式来构造最小生成树的另一种方法。
6．对用邻接表表示的图进行深度优先遍历时，其时间复杂度为一；对用邻接表表示的图进行广度优先遍历时，其时间复杂度为_______。
7．对于一个具有n个顶点和e条边的连通图，其生成树中的顶点数为_______ ，边数为_______。
8．在执行拓扑排序的过程中，当某个顶点的入度为零时，就将此顶点输出，同时将该顶点的所有后继顶点的入度减1。
为了避免重复检测顶点的入度是否为零，需要设立一个____来存放入度为零的顶点。
三、简答题l．回答以下问题：(1)有n个顶点的无向连通图最多需要多少条边？最少需要多少条边？(2)表示一个具有1000个顶点、1000条边的无向图的邻接矩阵有多少个矩阵元素？有多少非零元素？是否为稀疏矩阵？2．题图7-1为一有向图，按要求回答问题：(1)写出各顶点的入度、出度和度。
(2)给出该图的邻接矩阵。
(3)给出该图的邻接表。
(4)给出该图的十字链表。
3．题图7-2为一无向图，请按要求回答问题：(1)画出该图的邻接表。
(2)画出该图的邻接多重表。
(3)分别写出从顶点1出发按深度优先搜索遍历算法得到的顶点序列和按广度优先搜索遍历算法得到的顶点序列。
4．题图7-3为一带权无向图，请按要求回答问题。
(1)画出该图的邻接矩阵，并按普里姆算法求其最小生成树。
(2)画出该图的邻接表，并按克鲁斯卡尔算法求其最小生成树。
5．题图7-4是一带权有向图，试采用狄杰斯特拉Dijkstra算法求从顶点1到其他各项点的最短路径，要求给出整个计算过程。
6．题图7-5为一个带权有向图(1)给出该图的邻接矩阵。
(2)请用弗洛伊德算法求出各顶点对之间的最短路径长度，要求写出其相应的矩阵序列。
7．对于有向无环图，(1)叙述求拓扑有序序列的步骤。
(2)对于题图7-6所示的有向图，写出它的4个不同的拓扑有序序列。
8．题图7-7是一个AOE网，试求：(1)每项活动的最早开始时间和最迟开始时间。
(2)完成整个工程至少需要多少天。
(3)哪些是关键活动。
(4)是否存在某些活动，当提高其速度后能使整个工期缩短。
四、算法设计题1．编写一个算法，判断图G中是否存在从顶点v i到v j的长度为k的简单路径。
2．以邻接表作为图的存储结构，编写实现连通图G的深度优先搜索遍历（从顶点v 出发）的非递归函数。
3．给定n个村庄之间的交通图。
若村庄i与村庄j之间有路可通，则将顶点i与顶点j之间用边连接，边上的权值Wij表示这条道路的长度。
现打算在这n个村庄中选定一个村庄建一所医院。
试编写一个算法，求出该医院应建在哪个村庄，才能使距离医院最远的村庄到医院的路程最短。
4．编写一个函数，计算给定的有向图的邻接矩阵的每对顶点之间的最短路径。
第七章图第7章图一、选择题（参考答案）：1．B 2．B 3．C 4．B 5．D6. C 7．D 8．A,D 9．D 10.A二、填空题（参考答案）1．n(n-l)/2, n(n-l)。
2．第i行。
3. 2e, e0 4．邻接表，逆邻接表。
5．权值递增，顶点连通。
6．O(e)，O(e)。
7．n，n-l。
8．栈。
三、简答题1．回答以下问题：(1)有n个顶点的无向连通图最多需要多少条边？最少需要多少条边？(2)表示一个具有1000个顶点、1000条边的无向图的邻接矩阵有多少个矩阵元素？有多少非零元素？是否为稀疏矩阵？【解答】(l)有n个顶点的无向连通图最多有n(n-l)/2条边（构成一个无向完全图的情况）;最少有n-l条边（n个顶点是连通的）。
(2)这样的矩阵共有lOOO*1000=1000000个矩阵元素，因为有1000条边，所以有20 00非零元素，因此该矩阵是稀疏矩阵。
2．题图7-1为一有向图，按要求回答问题：题图7-1(1)写出各顶点的入度、出度和度。
(2)给出该图的邻接矩阵。
(3)给出该图的邻接表。
(4)给出该图的十字链表。
【解答】(l)各顶点入度、出度和度如下表所示。
(2)邻接矩阵如下所示。
0 0 0 0 0 01 0 0 1 0 00 1 0 0 0 10 0 1 0 1 11 0 0 0 0 01 1 0 0 1 0(3)邻接表如下所示。
(4)十字接表如下所示。
3．题图7-2为一无向图，请按要求回答问题：(1)画出该图的邻接表。
(2)画出该图的邻接多重表。
(3)分别写出从顶点l出发按深度优先搜索遍历算法得到的顶点序列和按广度优先搜索遍历算法得到的顶点序列。
题图7-2【解答】(1)邻接表如下所示。
(2)多重邻接表如下所示。
(3)从顶点1出发，深度优先搜索遍历序列为：123456;广度优先搜索遍历序列为：123 564。
4．题图7-3为一带权无向图，请按要求回答问题：(1)画出该图的邻接矩阵，并按普里姆算法求其最小生成树。
(2)画出该图的邻接表，并按克鲁斯卡尔算法求其最小生成树。
【解答】(1)按普里姆算法其最小生成树如下所示。
(2)按克鲁斯卡尔算法其最小生成树如下所示。
5．题图7-4是一带权有向图，试采用狄杰斯特拉Dijkstra算法求从顶点l到其他各顶点的最短路径，要求给出整个计算过程。
【解答】(1)初值：s[]={1），dist[]={0，20，15，∞，∞，∞}（顶点1到其他各项点的权值），path[]={1，1，1，-l，-1，-1）(顶点l到其他各项点有弧存在时为1，否则为-1)。
(2)在V-S中找最近（dist[]最小）的顶点3，加入S中，即s[]={l，3），并重新计算顶点l到达顶点2，4，5和6的距离，修改相应的dist值：dist[2]=min{dist[2], dist[3]+cost[3][2]}=min{20, 15+4}=19;dist[6l=min{dist[6], dist[3]+cost[3][6]}==Inin{∞，15+10}=25;则有dist[]={0，19，15，∞，∞，25}，path[]={l，3，1，-l，-l，3}。
(3)在V-S中找出最近的顶点4，加入S中，即s[]={1，3，2}，并重新计算顶点1到达顶点4，5和6的距离，修改相应的dist值：dist[5]-min{dist[5], dist[2]+ cost[2][5])-min{∞，19+10}=29,则有dist[]={0,19,15, ∞，29,25），path[]={l,3,l，-1,2,3}.(4)在V-S中找出最近的顶点6，加入S中，即s[]．{1，3，2，6），并重新计算顶点l到达顶点4和5的距离，修改相应的dist值：dist[4]=min{dist[4], dist[6]+cost[6][4])=min{∞..,25+4}=29,则有dist[]={0, 19, 15, 29, 29, 25}, path[]={l,3,1,6,2,3}。
(5)在V-S中找出最近的顶点4，加入S中，即s[]：{l，3，2，6，4}，并重新计算顶点l到达顶点5的距离，此时不需要修改dist值，则有dist[]={0，19，15，29，29，2 5），path[]={l，3， l，6，2， 3}。
(6)在V-S中找出最近的顶点5，加入S中，即s口={l，3，2，6，4，5}。
此时S 中包含了图的所有顶点，算法结束。
最终dist[]={0，19，15，29，29，25），path[]={1，3，l，6，2， 3}。
由此得到：从顶点1到顶点2的最短路径长度为：19 最短路径为：2<-3<-1从顶点l到顶点3的最短路径长度为：15 最短路径为：3<-1从顶点l到顶点4的最短路径长度为：29 最短路径为：4<-6<-3<-1从顶点l到顶点5的最短路径长度为：29 最短路径为：5<-2<-3<-l从顶点l到顶点6的最短路径长度为：25 最短路径为：6<-3<-16．题图7-5为一个带权有向图，(1)给出该图的邻接矩阵。
(2)请用弗洛伊德算法求出各顶点对之间的最短路径长度，要求写出其相应的矩阵序列。
【解答】(1)邻接矩阵如下：0 10 ∞∞15 0 6 ∞3 ∞0 4∞8 2 0(2)采用弗洛伊德算法求最短路径的过程如下：7．对于有向无环图，(1)叙述求拓扑有序序列的步骤。
(2)对于题图7-6所示的有向图，写出它的4个不同的拓扑有序序列。
【解答】(1)参见7.6节的介绍。

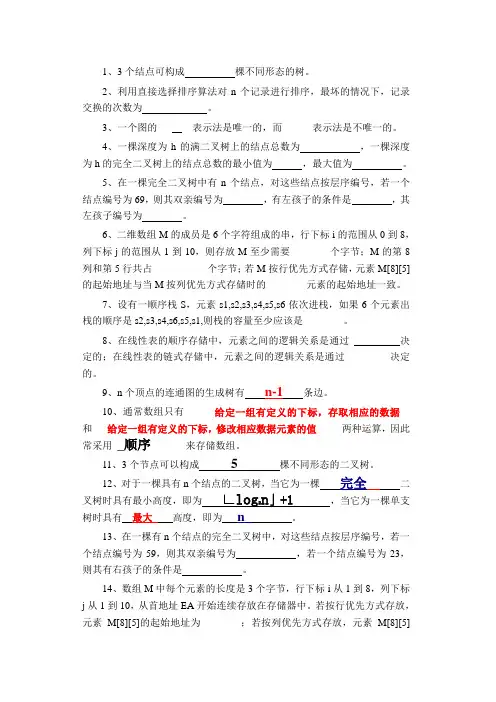

![数据结构练习题2[1]](https://img.taocdn.com/s1/m/113b2381d4d8d15abe234e3e.png)
