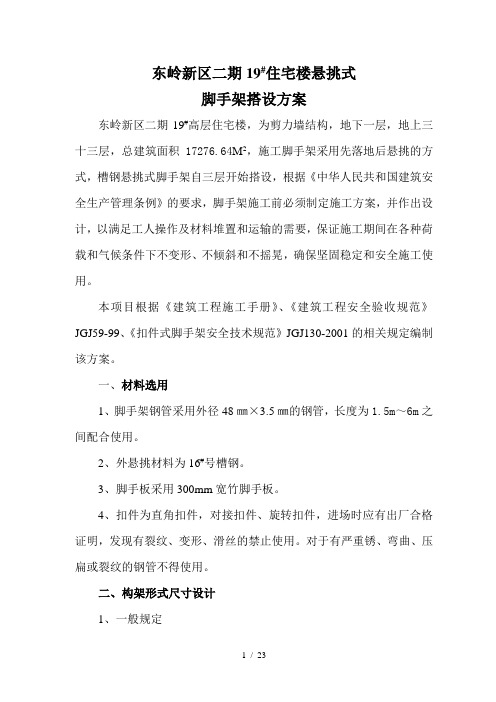

东岭新区二期19#住宅楼悬挑式脚手架搭设方案东岭新区二期19#高层住宅楼，为剪力墙结构，地下一层，地上三十三层，总建筑面积17276.64M2，施工脚手架采用先落地后悬挑的方式，槽钢悬挑式脚手架自三层开始搭设，根据《中华人民共和国建筑安全生产管理条例》的要求，脚手架施工前必须制定施工方案，并作出设计，以满足工人操作及材料堆置和运输的需要，保证施工期间在各种荷载和气候条件下不变形、不倾斜和不摇晃，确保坚固稳定和安全施工使用。
本项目根据《建筑工程施工手册》、《建筑工程安全验收规范》JGJ59-99、《扣件式脚手架安全技术规范》JGJ130-2001的相关规定编制该方案。
一、材料选用1、脚手架钢管采用外径48㎜×3.5㎜的钢管，长度为1.5m～6m之间配合使用。
2、外悬挑材料为16#号槽钢。
3、脚手板采用300mm宽竹脚手板。
4、扣件为直角扣件，对接扣件、旋转扣件，进场时应有出厂合格证明，发现有裂纹、变形、滑丝的禁止使用。
对于有严重锈、弯曲、压扁或裂纹的钢管不得使用。
二、构架形式尺寸设计1、一般规定①、外脚手架搭设采用钢管（扣件式）外悬挑式双排脚手架，悬挑材料为16号槽钢。

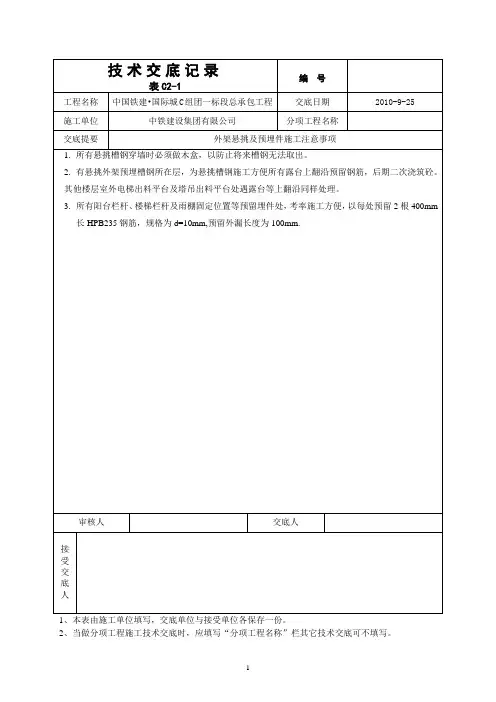

采用在楼面埋设Φ16钢筋环作为槽钢与建筑物连接（埋设方法详见附图）。
②、立杆纵向间距为1.5m,排距为1.0m，大横杆步距为1.5m，小横杆步距为1.5m，小横杆在大横杆上用扣件上牢，且超出大横杆不能小于10㎝，内外排脚手架每个节点必须设置小横杆连接。
③、所有立杆、大横杆接头均应错开，并用扣件连接拧紧螺栓。
脚手架两端，转角处、立面全部设剪刀撑。
剪刀撑与地面的角度45~60度。
④、脚手板的满铺宽度为0.8m，离墙面不得大于40㎝，不得有空隙和探头板。
脚手板与脚手板间的接头用铁丝牢固绑扎于小横杆上。
⑤、挑架满挂密目网，最后一道密目网超出檐口两步架，密目网用专用绳索绑牢，接缝必须留在平杆和立杆处。
⑥、脚手架搭设成后在施工期间未经施工负责人同意，不准随便乱拆或改变架体结构。

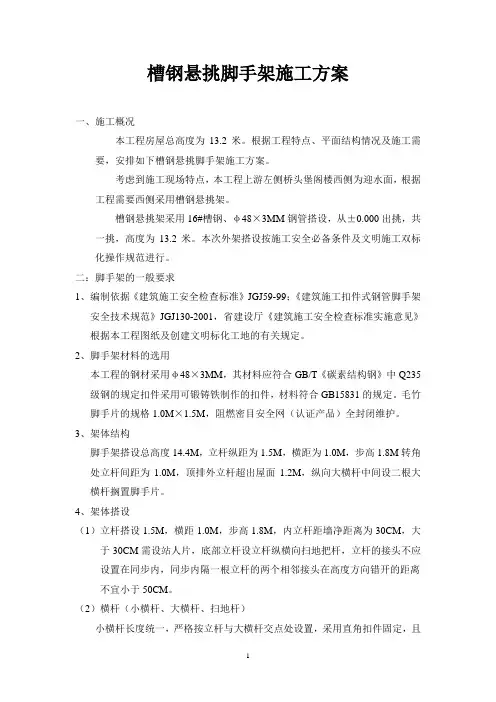

槽钢悬挑脚手架施工方案一、施工概况本工程房屋总高度为13.2米。
根据工程特点、平面结构情况及施工需要，安排如下槽钢悬挑脚手架施工方案。
考虑到施工现场特点，本工程上游左侧桥头堡阁楼西侧为迎水面，根据工程需要西侧采用槽钢悬挑架。
槽钢悬挑架采用16#槽钢、φ48×3MM钢管搭设，从±0.000出挑，共一挑，高度为13.2米。
本次外架搭设按施工安全必备条件及文明施工双标化操作规范进行。
二：脚手架的一般要求1、编制依据《建筑施工安全检查标准》JGJ59-99；《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001，省建设厅《建筑施工安全检查标准实施意见》根据本工程图纸及创建文明标化工地的有关规定。
2、脚手架材料的选用本工程的钢材采用φ48×3MM，其材料应符合GB/T《碳素结构钢》中Q235级钢的规定扣件采用可锻铸铁制作的扣件，材料符合GB15831的规定。
毛竹脚手片的规格1.0M×1.5M，阻燃密目安全网（认证产品）全封闭维护。
3、架体结构脚手架搭设总高度14.4M，立杆纵距为1.5M，横距为1.0M，步高1.8M转角处立杆间距为1.0M，顶排外立杆超出屋面1.2M，纵向大横杆中间设二根大横杆搁置脚手片。
4、架体搭设（1）立杆搭设1.5M，横距1.0M，步高1.8M，内立杆距墙净距离为30CM，大于30CM需设站人片，底部立杆设立杆纵横向扫地把杆，立杆的接头不应设置在同步内，同步内隔一根立杆的两个相邻接头在高度方向错开的距离不宜小于50CM。
（2）横杆（小横杆、大横杆、扫地杆）小横杆长度统一，严格按立杆与大横杆交点处设置，采用直角扣件固定，且严禁拆除小横杆的端头里挑10CM，外挑不小于15CM。
大横杆应在立杆竖好并搭设小横杆后，再连接大横杆应在立杆内侧，小横杆上面的大横杆宜采用对接扣件连接，接头应交错布置。
脚手架必须设纵横间扫地杆，纵向扫地杆距挑梁上皮不宜大于20CM，横向扫地杆设置在紧靠纵向扫地杆的下面。
槽钢外挑脚手架施工方案(1)槽钢外挑脚手架是建筑施工中常用的一种支撑结构，主要用于悬挑型构筑物的施工。
本文将介绍槽钢外挑脚手架的施工方案，包括施工前的准备工作、搭建步骤、安全注意事项等内容。
一、施工前准备1.1 施工方案设计在进行槽钢外挑脚手架施工前，需要制定详细的施工方案设计。
施工方案设计应包括搭建位置、槽钢型号、支撑形式、连接方式等内容，以确保搭建过程顺利进行。
1.2 材料准备在开始施工前，需要准备好所需的材料，包括槽钢、连接件、螺栓等。
确保材料质量优良，符合相关标准要求。
1.3 人员安全在施工现场，必须配备专业的施工人员，他们需要具备相关的操作技能和安全意识。
同时，施工人员应佩戴好安全帽、安全带等防护用具，确保施工过程中的安全。
二、搭建步骤2.1 地基准备在选择搭建位置后，需要进行地基的准备工作。
清理地面垃圾，确保地基平整，不存在障碍物。
2.2 安装支撑根据设计方案，在地基上安装支撑结构。
将槽钢按照一定间距设置在地基上，使用连接件将槽钢固定在地基上。
2.3 搭设脚手架在支撑结构上搭设脚手架。
将槽钢水平设置，连接好横梁，确保脚手架结构稳固。
2.4 联接稳固在搭设完毕后，要对脚手架进行检查确认，确保各连接部位紧固牢靠，结构稳固。
同时，根据需要增加斜撑等支撑结构，提升整体稳定性。
三、安全注意事项3.1 落地支撑槽钢外挑脚手架必须设置充足的落地支撑，确保施工过程中的稳定性。
不得使用悬空搭设，防止因不稳定而发生事故。
3.2 施工人员安全施工过程中，施工人员必须佩戴好安全帽、安全带等防护用具，严格遵守安全操作规程。
切勿在脚手架上乱丢杂物，以免伤及他人。
3.3 风险防控在施工过程中，要注意天气变化，遇到恶劣天气应及时停工避免安全事故发生。
同时，定期检查脚手架结构，确保安全使用。
槽钢外挑脚手架的施工方案需要科学合理的设计和严格的执行，以确保施工过程安全顺利。
通过以上施工方案的实施，可以提高槽钢外挑脚手架的使用效率，为建筑施工提供稳定的支撑结构。
邹城市义和佳苑小高层悬挑式脚手架施工方案济宁市天成建筑安装工程有限公司2011年月日目录1、............................................................................................... 悬挑脚手架计算书191.1槽钢悬挑外架验算191.1.1搭设尺寸设计191.1.2荷载参数191.1.3横向水平杆验算191.1.4纵向水平杆验算211.1.5验算扣件的抗滑移承载力221.1.6立杆验算231.1.7连墙件计算251.1.8悬挑底座计算261.2验算结论27 8、............................................................................................... 悬挑脚手架计算书8.1.......................................................................................... 二至八层悬挑外架验算8.1.1 ............................................................................................... 搭设尺寸设计8.1.2 ....................................................................................................... 荷载取值8.1.3 ........................................................................................... 横向水平杆计算8.1.4 ..................................................................................... 纵向水平杆(大横杆)8.1.5 ....................................................................................................... 立杆计算8.1.6 ................................................................................................... 连墙杆计算8.2.................................................................................................. 槽钢悬挑外架验算8.2.1 ............................................................................................... 搭设尺寸设计8.2.2 ....................................................................................................... 荷载参数8.2.3 ........................................................................................... 横向水平杆验算8.2.4 ........................................................................................... 纵向水平杆验算8.2.5 ........................................................................... 验算扣件的抗滑移承载力8.2.6 ....................................................................................................... 立杆验算8.2.7 ................................................................................................... 连墙件计算8.2.8 ............................................................................................... 悬挑底座计算8.3.................................................................................................................. 验算结论工程概况本工程为邹城市义和佳苑小高层住宅楼。

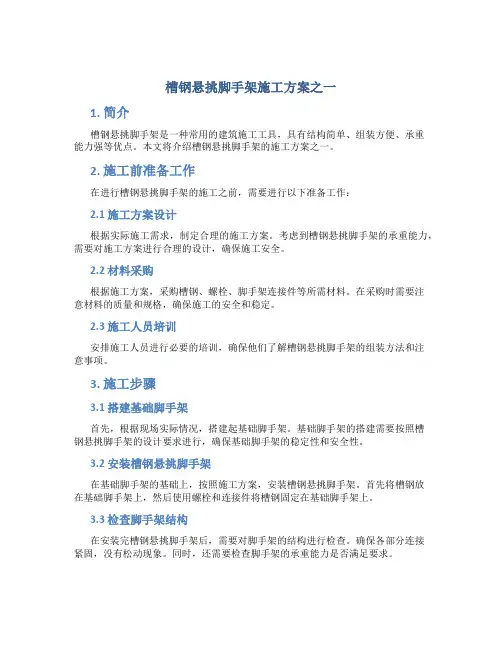

槽钢悬挑脚手架施工方案之一1. 简介槽钢悬挑脚手架是一种常用的建筑施工工具，具有结构简单、组装方便、承重能力强等优点。
本文将介绍槽钢悬挑脚手架的施工方案之一。
2. 施工前准备工作在进行槽钢悬挑脚手架的施工之前，需要进行以下准备工作：2.1 施工方案设计根据实际施工需求，制定合理的施工方案。
考虑到槽钢悬挑脚手架的承重能力，需要对施工方案进行合理的设计，确保施工安全。
2.2 材料采购根据施工方案，采购槽钢、螺栓、脚手架连接件等所需材料。
在采购时需要注意材料的质量和规格，确保施工的安全和稳定。
2.3 施工人员培训安排施工人员进行必要的培训，确保他们了解槽钢悬挑脚手架的组装方法和注意事项。
3. 施工步骤3.1 搭建基础脚手架首先，根据现场实际情况，搭建起基础脚手架。
基础脚手架的搭建需要按照槽钢悬挑脚手架的设计要求进行，确保基础脚手架的稳定性和安全性。
3.2 安装槽钢悬挑脚手架在基础脚手架的基础上，按照施工方案，安装槽钢悬挑脚手架。
首先将槽钢放在基础脚手架上，然后使用螺栓和连接件将槽钢固定在基础脚手架上。
3.3 检查脚手架结构在安装完槽钢悬挑脚手架后，需要对脚手架的结构进行检查。
确保各部分连接紧固，没有松动现象。
同时，还需要检查脚手架的承重能力是否满足要求。
3.4 完善脚手架系统在脚手架安装完成后，需要对系统进行完善。
包括安装防护网、设立安全警示标识等，确保施工安全。
4. 施工注意事项在槽钢悬挑脚手架的施工过程中，需要注意以下几点：•确保施工人员佩戴好安全防护用具，如安全帽、安全鞋等；•进行定期检查，确保脚手架的连接紧固，没有松动的现象；•遵循施工方案进行施工，不得随意更改；•在悬挑部分设置临时支撑，确保悬挑稳定；•在施工过程中，注意周围环境的安全，防止发生意外事故。
5. 施工完成后收尾工作在施工结束后，需要进行以下收尾工作：•清理施工现场，保持工区的整洁；•对槽钢悬挑脚手架进行拆除，确保拆除过程中安全；•检查脚手架材料的损耗情况，进行登记和报废处理；•修复和恢复受影响的建筑结构。

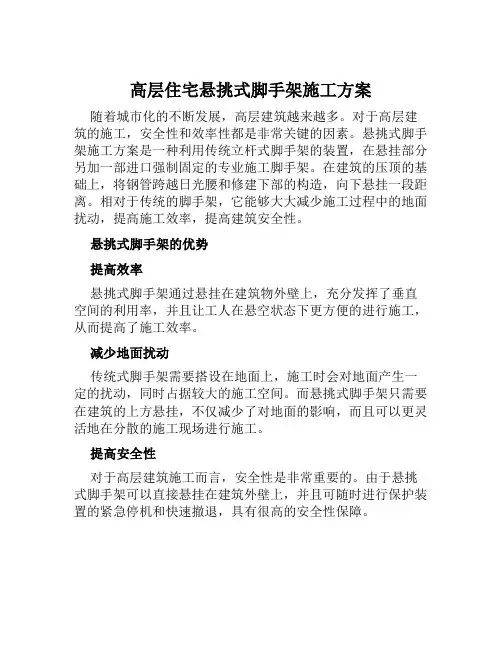

高层住宅悬挑式脚手架施工方案随着城市化的不断发展，高层建筑越来越多。
对于高层建筑的施工，安全性和效率性都是非常关键的因素。
悬挑式脚手架施工方案是一种利用传统立杆式脚手架的装置，在悬挂部分另加一部进口强制固定的专业施工脚手架。
在建筑的压顶的基础上，将钢管跨越日光腰和修建下部的构造，向下悬挂一段距离。
相对于传统的脚手架，它能够大大减少施工过程中的地面扰动，提高施工效率，提高建筑安全性。
悬挑式脚手架的优势提高效率悬挑式脚手架通过悬挂在建筑物外壁上，充分发挥了垂直空间的利用率，并且让工人在悬空状态下更方便的进行施工，从而提高了施工效率。
减少地面扰动传统式脚手架需要搭设在地面上，施工时会对地面产生一定的扰动，同时占据较大的施工空间。
而悬挑式脚手架只需要在建筑的上方悬挂，不仅减少了对地面的影响，而且可以更灵活地在分散的施工现场进行施工。
提高安全性对于高层建筑施工而言，安全性是非常重要的。
由于悬挑式脚手架可以直接悬挂在建筑外壁上，并且可随时进行保护装置的紧急停机和快速撤退，具有很高的安全性保障。
悬挑式脚手架施工方案悬挂式脚手架的搭设脚手架立杆的搭设是整个施工方案的基础，其重要性不可忽略。
悬挑式脚手架立杆的搭设方式和传统脚手架相同，需要先在地面上搭建支杆，在其上安装端墩，进而悬挂立杆。
在悬挂式脚手架的设计过程中，需要根据建筑物的高度、宽度、外形、风荷载、墙体稳定性和使用要求等多方面的因素来决定立杆的数量、跨距、高度以及支撑结构等。
悬挂装置的设计例如，高层住宅的悬挂装置的设计，主要是提高安装效率和降低安装成本，这也是施工的目标之一。
在悬挂式脚手架的施工过程中，悬挂装置是非常重要的部分，往往决定了整个施工过程的稳定性和安全性。
悬挂装置是指将立杆悬挂在建筑物的结构构件上，一般是由悬挂支架、悬挂扣具和悬挂链组成。
因为悬挂式脚手架都要直接悬挂在建筑物上，所以需要设计出适合不同建筑模型的悬挂链和支架，保证脚手架具备稳定性和安全性。

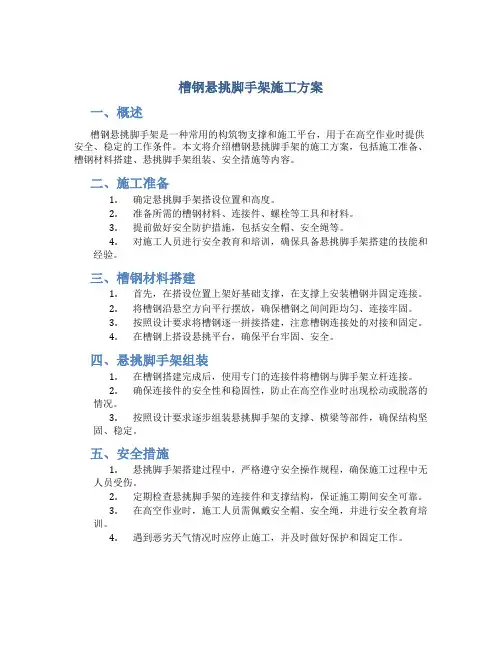

槽钢悬挑脚手架施工方案一、概述槽钢悬挑脚手架是一种常用的构筑物支撑和施工平台，用于在高空作业时提供安全、稳定的工作条件。
本文将介绍槽钢悬挑脚手架的施工方案，包括施工准备、槽钢材料搭建、悬挑脚手架组装、安全措施等内容。
二、施工准备1.确定悬挑脚手架搭设位置和高度。
2.准备所需的槽钢材料、连接件、螺栓等工具和材料。
3.提前做好安全防护措施，包括安全帽、安全绳等。
4.对施工人员进行安全教育和培训，确保具备悬挑脚手架搭建的技能和经验。
三、槽钢材料搭建1.首先，在搭设位置上架好基础支撑，在支撑上安装槽钢并固定连接。
2.将槽钢沿悬空方向平行摆放，确保槽钢之间间距均匀、连接牢固。
3.按照设计要求将槽钢逐一拼接搭建，注意槽钢连接处的对接和固定。
4.在槽钢上搭设悬挑平台，确保平台牢固、安全。
四、悬挑脚手架组装1.在槽钢搭建完成后，使用专门的连接件将槽钢与脚手架立杆连接。
2.确保连接件的安全性和稳固性，防止在高空作业时出现松动或脱落的情况。
3.按照设计要求逐步组装悬挑脚手架的支撑、横梁等部件，确保结构坚固、稳定。
五、安全措施1.悬挑脚手架搭建过程中，严格遵守安全操作规程，确保施工过程中无人员受伤。
2.定期检查悬挑脚手架的连接件和支撑结构，保证施工期间安全可靠。
3.在高空作业时，施工人员需佩戴安全帽、安全绳，并进行安全教育培训。
4.遇到恶劣天气情况时应停止施工，并及时做好保护和固定工作。
六、总结槽钢悬挑脚手架施工方案关乎施工安全和施工质量，施工前需对施工环境和悬挂点进行认真检查，确保施工的安全性和牢固性。
在施工过程中要严格按照方案要求进行操作，保障悬挑脚手架的稳定和安全，为工程的顺利进行提供保障。

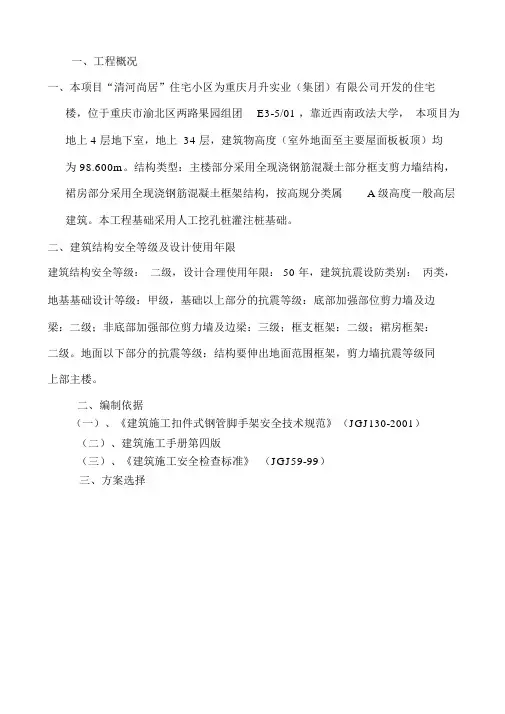

一、工程概况一、本项目“清河尚居”住宅小区为重庆月升实业（集团）有限公司开发的住宅楼，位于重庆市渝北区两路果园组团E3-5/01 ，靠近西南政法大学，本项目为地上 4 层地下室，地上 34 层，建筑物高度（室外地面至主要屋面板板顶）均为 98.600m。
结构类型：主楼部分采用全现浇钢筋混凝土部分框支剪力墙结构，裙房部分采用全现浇钢筋混凝土框架结构，按高规分类属 A 级高度一般高层建筑。
本工程基础采用人工挖孔桩灌注桩基础。
二、建筑结构安全等级及设计使用年限建筑结构安全等级：二级，设计合理使用年限： 50 年，建筑抗震设防类别：丙类，地基基础设计等级：甲级，基础以上部分的抗震等级：底部加强部位剪力墙及边梁：二级；非底部加强部位剪力墙及边梁：三级；框支框架：二级；裙房框架：二级。
地面以下部分的抗震等级：结构要伸出地面范围框架，剪力墙抗震等级同上部主楼。
二、编制依据（一）、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）（二）、建筑施工手册第四版（三）、《建筑施工安全检查标准》（JGJ59-99）三、方案选择为了贯彻《重庆市建筑安全文明施工条例》及执行（ JGJ59-99）要求，结合本工程的特点及实际情况，确保主体结构施工的安全。
5 层以下，非标层 3.9m，4.6m，外脚手架采用落地式单排扣件式钢管脚手架（如图一）。
5 层以上，标准层层高 2.9 米，外脚手架采用“六层一挑”单排扣件式钢管脚手架（如图二），脚手架搭设最高高度为 18.9m 小于《建筑施工扣件式钢管脚手架安全技术规范》的允许搭设高度（单排24m）。
四、脚手架搭设要求及构造参数：1 、 5 层以下脚手架采用落地式单排扣件式钢管脚手架，架宽0.7 米，立杆纵距 1.8 米，步距 1.8 米，斜撑杆间距 1.8 米，脚手架最高为（3.9+4.6+2.9+2.9+2.9 ＋1.5=18.7 ）米，考虑施工荷载按结构荷载取 3kN/m2，结构施工时作业层铺一层脚手板，底部必须用竹跳板和 10mm厚竹胶板全密封，外立面满挂密目安全网。

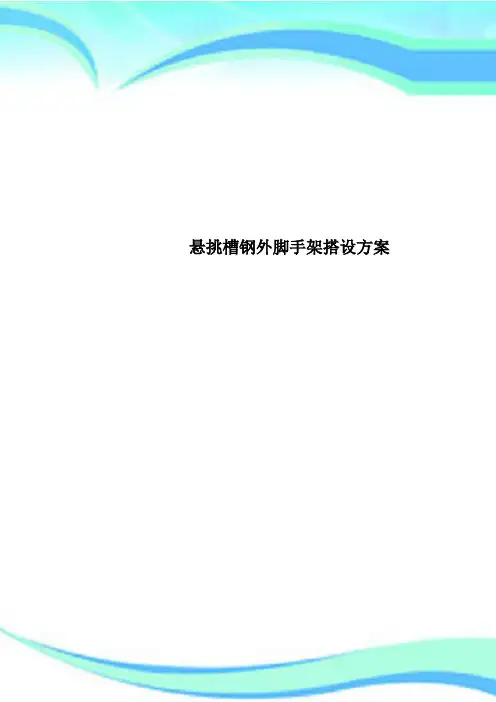

悬挑槽钢外脚手架搭设方案————————————————————————————————作者：————————————————————————————————日期：哈尔滨金色莱茵国际社区工程悬挑槽钢外脚手架搭设方案设计：审批：中建总公司金色莱茵国际社区项目部二OO五年九月[16a槽钢悬挑十步外脚手架设计1、脚手架的构造与搭设要求1.1基本要求用扣件式钢管搭设的脚手架是施工临时结构，它要承受施工过程中各种垂直和水平荷载。
因此脚手架必须有足够的承载能力、刚度和稳定性。
在施工过程中，在各种荷载作用下不发生失稳、倒塌。
并不超过结构的容许强度、变形、倾斜、摇晃和扭曲现象，以确保安全。
1.2荷载情况采用外径Ф48×3.5钢管和扣件等构成的挑脚手架，悬挑槽钢、斜杆、立杆、大横杆和小横杆是主要的受力杆件。
剪刀撑和连墙杆是保证脚手架整体刚度和稳定性的杆件，并具有加强脚手架抵抗垂直和水平力作用的能力。
其中连墙杆还承受风荷载。
扣件是脚手架组成整体的连接件和传力件。
1.3脚手架的构造与搭设要求1.3.1脚手架立杆采用对接扣件连接，相邻两立杆接头应错开不小50cm,且不在同一步距内。
纵向水平杆接长用对接扣件连接。
上下相邻两根纵向水平杆接头也应错开不小于50cm，同一步内外两根纵向水平杆接头也应错开，并不在同一跨内。
1.3.2小横杆伸出外力杆连接点外15～20cm，离外墙面10cm。
1.3.3脚手架纵向两端和转角处起，在脚手架外侧每隔9m（水平距离）左右用斜杆搭成剪刀撑，自上而下循序连续设置。
斜杆搭接长度1m 由三个旋转扣件连接与脚手架底部成45至60度夹角。
并用旋转扣件与立杆和横向水平杆扣牢。
1.3.4外立杆内侧设1.2m高防护栏杆和20cm高的挡脚板（防护栏杆用三道水平钢管紧贴外立杆内侧用扣件扣牢）。
挡脚板用铁丝捆绑在下面一根水平钢管上，脚手板外侧全部设置密目安全网，并同第一步架底捆牢。
1.3.5脚手架每隔4步，应在里立杆与墙面之间设通长安全竹片笆，支撑在两根钢管上，用18＃铁丝同钢管捆牢，每块竹片笆绑点不少于4点。
槽钢悬挑式钢管外脚手架搭设方案一、槽钢悬挑式钢管外脚手架由于取材方便和搭设简单，故目前在小高层（包括一部分多层）建筑中采用得比较普遍，但由于斜撑杆仍采用普通脚手钢管，其刚度和强度均较小，所以需要每五个楼层设置一道双斜撑钢管三角形外挑支架（详见后面附图）。
三角形外挑支承架的水平拉杆采用[12.6槽钢，双立杆斜撑及其它外脚手架的材料仍统一采用Ф48钢管，壁厚为3.5mm，其截面特征如下：a）、脚手钢管截面特性：截面积A=4.89cm2，回转半径r=1.58cm，=3.84Kgf/m，截面抗弯摸量w=5.08cm3自重q钢材屈服强度为2400 Kgf/cm2，钢材允许应力[б]=1700Kgf/cm2 b）、[12.6槽钢截面特性：截面积A=15.69cm2，截面抵抗矩Wx=61.7cm3。
详细的受力计算见后面P2-P7，现将搭设方法以及注意事项阐述如下：1、两榀槽钢三角形支架的中心间距（注：其中心间距是指施工作业面1m宽脚手板中心线上两榀槽钢之间的距离，而不得以槽钢根部予埋件中心间距进行计算）必须控制在1.5m距离以内，当局部地方遇外挑阳台、采光井、楼梯间或外墙转角处时，则应按附图五、附图九中的要求增设转角加强角撑，将槽钢支架的受力范围控制在1.5m 以内，以确保外脚手架的安全使用。
2、外脚手架的步架宽度为1米，其内立杆离外墙的距离一般控制在0.3-0.4m，当遇到空调板时，可按附图八的做法放宽到离外墙面0.75m。
外立杆应在0.18m及1.2m处各设一道栏杆，并用0.18m 高的踏脚板和密目安全网进行全封闭围护。
3、外脚手架必须每隔二根立杆与楼层结构牢固地进行刚性拉结（通过在楼层内预埋钢板、钢管或钢筋等，用短钢管与外架连接）。
刚性拉结宜采用梅花形交叉布置，并在外脚手架拆除前，未经现场安全技术负责人同意，不得擅自拆除，以确保整个外脚手架的稳定性，保障外脚手架安全使用。
4、槽钢三角形支架的水平抗拉弯构件[12.6型钢必须按附图三所示的做法与梁内-8×150×150予埋钢板（采用4Ф12锚脚，L=180mm）进行牢固的刚性电焊拉结，电焊厚度不小于6mm，两侧的焊缝长度均不大于100mm，以确保牢固和稳定。
石家庄安苑安居住宅小区B区16#住宅楼悬挑式外脚手架安装、拆除方案编制：工程部审核：批准:河北中瑞建设集团有限公司2008.4.20石家庄安苑安居住宅小区B区16#住宅楼悬挑式外防护架安装、拆除方案1、编制依据1.1《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）1.2《建筑施工手册》1.3工程设计图纸及施工组织设计2、工程概况：本工程位于谈固南大街、宋村村南，石家庄万成民用建筑设计有限公司设计，钢筋砼剪力墙结构，耐火等级一级，建筑抗震设防类别丙类建筑。
地下一层，地上十层，建筑面积11276m2，建筑高度28.38m。
3、脚手架的布置：脚手架从二层顶开始悬挑搭设，每五层一悬挑，搭设高度H=28.8米，步距h=1.8米，立杆纵距l a=1.5米左右，实际搭设时根据建筑物外墙尺寸进行适当调整，立杆距外墙1米，连墙件为2步3跨设置，挑梁采用[14a，挑出1米，在浇筑二、七层顶时预埋φ14钢筋环二道，距离外墙分别为1米、1.5米。
4、脚手架计算：4.1脚手架的计算参数挑梁[14a：W x=80.5×103 mm3，I x=564×104 mm4，每米质量14.5㎏/m；脚手架材质选用φ48×3.5钢管，截面面积A=489mm2，截面模量W=5.08×103 mm3，回转半径i=15.8mm，抗压、抗弯强度设计值f=205N/mm2，每米质量=3.84㎏/m；竹串片脚手板自重=0.35KN/㎡；直角扣件、旋转扣件抗滑承载力设计值=8KN；4.2荷载计算恒载设计值4.2.1一纵距内钢管重量:1)立杆:1.8×0.0384×10=0.7KN2)大横杆:1.5×0.0384×10=0.58 KN3)小横杆: 1.5×0.0384×10=0.58 KN4)剪刀撑:（1.82＋1.52）1/2×0.0384×2×2=0.36KN合计:2.22KN4.2.2扣件重量:0.0146×3×2=0.0876 KN4.2.3脚手板重量:1.5×1.0×0.35×2=1KN4.2.4护栏及扣件:作业层增加一个大横杆及一个扣件:(1.5×0.0384+1×0.0146)×2=0.145KN4.2.5密目安全网:每片3㎏1.5×0.03/6×2=0.015KN恒载标准值:2.22＋0.0876＋1＋0.145＋0.015=3.47 KN恒载设计值:3.47×1.2=4.16 KN●施工活载设计值:(结构脚手架3KN/㎡)两层同时施工1.6×1.5×3×2/2×1.4=6.3KN合计：4.16＋6.3=10.46 KN根据悬挑长度1m，查表知：挑梁可选择[14a。
●风荷载标准值ωK=0.7·μz·μs·ω0=0.7×1.36×0.1157×0.4=0.044KN4.3挑梁强度和刚度验算●挑梁最大弯距M=10.46×1＋(0.14×1.2)×12/2=10.54KN·m挑梁弯曲应力σ=M/(Φ·W x)= 10.54×106/(0.83×80.5×103)=157.8N/mm2<f=205N/mm2，挑梁强度满足要求；（挑梁整体稳定系数Φ的计算见GBJ17-88钢结构设计规范）●挑梁挠度：υ=Nl3/3EI=10.46×103/3×2.06×105×564×104=3mm<1000/250=4mm，挑梁刚度满足要求。
4.4立杆稳定性验算:长细比λ=k·μ·h/I=(1.155×1.8×1.8)/0.0158=236.8查表轴心受压构件稳定系数φ=0.13风荷载产生的弯距M W=(0.85×1.4ωK·l a·h2)/10=(0.85×1.4×0.044×1.5×1.82/10=0.025KN·m=2.5×104 N·mmN/ΦA+M W/W=10.46×103/(0.13×489)＋2.5×104/5080=165.54＋4.92=169.46 N/mm2<f=205N/mm2，立杆的稳定性满足要求。
4.5斜撑杆稳定性验算:斜支撑杆所受应力为:169.46× 10 /3=178.63 N/mm2<f=205N/mm2，斜撑杆的稳定性满足要求。
5、立杆、横杆接头的详细做法立柱上的对接扣件应交错布置，两个相邻立柱的接头不应设在同步同跨内，两相邻立柱接头在高度方向错开的的距离不应小于500mm，各接头中心距主节点的距离不应大于步距的1/3。
现场用6米、3米钢管交错布置。
纵向水平杆对接接头应交错布置，不应设在同步、同跨内，相邻接头水平距离不应小于500 cm，并应避免设在纵向水平杆的跨中。
6、架体与建筑结构拉接设置二步三跨设一连墙杆，在脚手架的顶部和转角处，连墙杆应加密设置，增加30%。
设置时尽量靠近主节点，偏离主节点的距离不应大于30 cm，必须从底部第一根纵向水平杆处开始设置，布设形式可以采用花排，也可以采用并排，宜优先采用花排。
门窗洞口采用短向拉接，钢管长度过门窗洞口边缘250mm以上。
采用刚性连接方式，在砼墙体内预埋直径为6.5cmPVC管，连墙杆应与脚手架成垂直，并尽量拉撑在立杆与大横杆的交接处。
7、剪刀撑的设置在建筑物四周转角处，必须设置剪刀撑，每道剪刀撑跨越立柱的根数宜在5-7根之间，每道剪刀撑的宽度不应小于6米，斜杆与地面的倾角宜在45度-60度之间，由底至顶连续设置，中间每道剪刀撑的净距不应大于15米。
剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端，或立杆上，旋转扣件中心线距主节点的距离不应大于15 cm。
剪刀撑接长采用搭接接长，搭接长度不小于50 cm，用3个扣件等距离布置，扣件扣在钢管端头处不小于10 cm处。
剪刀撑下端一定要落地。
8、操作层小横杆设置每一主节点处必须设置一根横向水平杆，并采用直角扣件扣紧在纵向水平杆上部，端头处伸出长度不小于10cm。
该杆轴线偏离主节点的距离不应大于150cm。
9、脚手板的防护栏杆脚手板一般设置在3根小横杆上，要铺满、铺严密，在两侧设置180mm 以上高踢脚板，操作层上部护身拦杆1.2米高，下部护身栏杆距踢脚板0.6米处。
10、密目网垂直封闭安全立网网目数不少于2000目/100 cm2 网目尺寸1.66mm×1.66mm，自重标准值为0.5kg/m2。
11、拆除1)脚手架拆除前由项目经理召集有关人员对工程进行全面检查，确认已不需要脚手架时，方可进行拆除。
2)拆除外脚手架前应进行安全技术交底。
3)拆除脚手架，应设置警戒区，并应派专人负责警戒。
4)拆除外脚手架前，应将脚手架上的遗留材料、杂物等清除干净。
按自上而下，先装者后拆，后装者先拆的顺序进行。
一般的拆除顺序为安全网球栏杆、脚手片、剪刀撑、纵杆、大横杆、小横杆、立杆。
5)不准分立面拆架或在上下两步同时进行拆架。
做到一步一清，一杆一清。
剪刀撑应先拆除中间后再拆两头扣。
拆立杆时应先抱住立杆再拆开最后两个扣。
所有连墙杆等必须随脚手架拆除同步下降。
所有杆件和扣件等必须随脚手架拆除同步下降。
所有杆件和扣件在拆除时应分离，不准在杆件上附着扣件或两杆连着送到地面。
6)所有的脚手片，应自外向里竖立搬运，以防脚手片和垃圾物从高处坠落伤人。
7)拆下的杆件与零配件运到地面后，应随时整理、检查，按品种、分规格堆放整齐，妥善保管。
8)拆除脚手架时，要加强对成品的保护，以防损坏窗玻璃及外墙饰面。
9)每天拆架下班时，不应留下隐患部位。
12、安全1)搭设或拆除脚手架时，必须划出安全区，高警戒标志，并应有专人负责，阻止闲人靠近工作区域。
2)搭拆脚手架必须持证上岗，并定期进行身体检查，凡患有高血压、贫血病、心脏病及其化不适于高空作业者，一律不得上脚手架操作。
3)搭拆脚手架时，操作人员必须戴好安全帽；使用的工具要放在工具袋内，防止掉落伤人；登高要穿防滑鞋，袖口及裤口要扎紧。
4)拆下的零配件要装入容器内，用吊篮吊下；拆下的钢管要绑扎牢固，双点起吊，严禁从高空抛掷。
5)搭设脚手架起步时，应设临时剪刀撑及临时抛撑，搭设中要随时按规定做好脚手架与主体拉撑工作，铺好脚手片，固定好挡脚杆和防护栏杆，拉好安全网。
6)遇有恶劣天气或当风力在六级以上时，不得进行高空脚手架的搭拆工作。
7)脚手架设防雷装置，脚手架每隔50m设一处接地，其最远点到接触脚手架上电阻不得超过10Ω。
8)严禁在脚手架上接缆风绳和设置超重把杆。
9)严格控制脚手架上的施工荷载。
不准在脚手架上堆放施工多余的材料，以确保脚手架畅通及安全。
10)拆除架子在使用电焊气割时，派专职人员做好防火工作，配备料斗，防止火星和切割物溅落。
13、管理1)在搭设过程中应由工地项目经理组织有关人员及时检查，按有关规定报请公司安全科组织人员（项目经理、安全员、架子工班长等）进行检查、验收和签证。
2)在工程施工过程中，应派有经验的架子工负责对脚手架进行检查与保修工作；扣件松动及时拧紧；特别在大风雨后，项目经理要及时组织有关人员对架子进行全面检查。
3)脚手架应由工地安全员定期检查（如立杆垂直度，沉降观测等）。
发现问题及时采取措施予以解决。
4)脚手架验收合格后任何人不得擅自拆改，如需做局部拆改时，须经项目经理同意后由架子工操作。
