槽钢悬挑式钢管外脚手架搭设方案

钢管悬挑外脚手架施工方案施工前准备：1.确定脚手架的使用范围和施工高度，合理设计悬挑长度和支撑点位置，确保整个施工过程的安全性和稳定性。

2.按照设计要求预制好所需的钢管、扣件、钢板等脚手架组件。

3.对施工区域进行彻底的清理，确保地面平整，没有杂物和障碍物。

具体施工步骤：1.搭设基础脚手架：根据设计要求，在地面上搭设一层基础脚手架，高度为悬挑高度的1/3、使用钢管和扣件进行固定和连接，保证基础脚手架的稳定。

2.完善支撑结构：在基础脚手架上设置支撑立柱，根据设计要求将支撑立柱与基础脚手架连接，以增加整个脚手架的稳定性。

3.安装悬挑结构：在支撑立柱上设置悬挑横梁，根据设计要求安装悬挑横梁，使用扣件进行固定。

4.安装悬挑架体：在悬挑横梁上设置悬挑架体，即用钢板搭建出人工作业或材料存放的平台。

通过扣件进行固定和连接。

5.安全防护措施：在外侧的悬挑架体上设置安全护栏，可以使用钢管和网格板等材料进行围护，以确保工作人员的人身安全。

6.检查和修整：搭设完成后，对整个悬挑外脚手架进行检查和修整，确保脚手架的稳定性和安全性。

7.施工期间的维护管理：在使用过程中，定期检查脚手架的稳定性和安全性，及时进行维护和修理，确保施工期间的安全。

安全措施：1.施工人员应按照有关安全规定穿戴好安全帽、防滑鞋、安全绳等个人防护装备。

2.在悬挑架体的周围设置明确的警示标志，提醒周围工作人员注意脚手架的存在。

3.在施工现场设置专人负责脚手架的安全管理和维护。

4.施工期间禁止在脚手架上运送超过规定重量的材料或设备。

5.定期检查悬挑外脚手架的安全状态，及时处理发现的安全隐患。

6.若在外墙施工过程中遇到恶劣天气，及时停工，确保工人和脚手架的安全。

总结：钢管悬挑外脚手架的施工方案应根据具体的工程需求进行设计和实施，保证施工过程的安全性和稳定性。

在施工前要对施工现场进行充分的准备和清理，将脚手架的组件预制好，并按照设计要求一步一步进行搭设和固定。

槽钢外挑脚手架施工方案在建筑施工中，脚手架是一种用于搭建和支撑工人、材料和设备的临时性结构。

槽钢外挑脚手架作为一种常见的脚手架类型，在施工过程中发挥着重要作用。

本文将介绍槽钢外挑脚手架的施工方案，包括搭建前的准备工作、搭建步骤、施工注意事项等内容。

准备工作在搭建槽钢外挑脚手架之前，需要进行充分的准备工作。

具体包括：1.设计方案：根据具体的施工需求和要求，制定详细的施工设计方案，包括搭建位置、高度、材料规格等。

2.材料准备：准备好所需的槽钢、连接件、脚手板等材料，确保材料质量符合标准要求。

3.施工人员：安排经验丰富的施工人员参与搭建工作，确保施工安全和质量。

搭建步骤1.确定基础：在搭建位置清理地面，确保地面平整稳固，然后根据设计方案确定脚手架的基础位置。

2.立柱搭建：首先安装立柱，将立柱垂直固定在地面上，并保证相互间距均匀。

3.连接槽钢：连接槽钢与立柱，采用连接件将槽钢固定在立柱上，确保连接牢固稳定。

4.搭建脚手板：在槽钢上安装脚手板，确保脚手板平整稳固，能够承受工人和设备的重量。

施工注意事项1.安全第一：施工过程中要严格遵守安全操作规范，佩戴好安全防护装备，确保施工过程安全可靠。

2.质量控制：槽钢外挑脚手架在搭建过程中，要注意材料的质量和连接的牢固程度，确保脚手架的稳定性。

3.定期检查：在使用过程中要定期进行检查和维护，发现问题及时进行处理，保证脚手架的安全性。

结语槽钢外挑脚手架施工方案的制定和实施对于建筑施工过程至关重要。

只有做好施工准备、严格按照设计要求进行搭建，并且做好安全和质量管控工作，才能确保脚手架在施工中的稳定性和安全性。

希望本文所介绍的槽钢外挑脚手架施工方案能够对相关施工人员有所帮助。

邹城市义和佳苑小高层悬挑式脚手架施工方案济宁市天成建筑安装工程有限公司2011年月日目录1、............................................................................................... 悬挑脚手架计算书191.1槽钢悬挑外架验算191.1.1搭设尺寸设计191.1.2荷载参数191.1.3横向水平杆验算191.1.4纵向水平杆验算211.1.5验算扣件的抗滑移承载力221.1.6立杆验算231.1.7连墙件计算251.1.8悬挑底座计算261.2验算结论27 8、............................................................................................... 悬挑脚手架计算书8.1.......................................................................................... 二至八层悬挑外架验算8.1.1 ............................................................................................... 搭设尺寸设计8.1.2 ....................................................................................................... 荷载取值8.1.3 ........................................................................................... 横向水平杆计算8.1.4 ..................................................................................... 纵向水平杆(大横杆)8.1.5 ....................................................................................................... 立杆计算8.1.6 ................................................................................................... 连墙杆计算8.2.................................................................................................. 槽钢悬挑外架验算8.2.1 ............................................................................................... 搭设尺寸设计8.2.2 ....................................................................................................... 荷载参数8.2.3 ........................................................................................... 横向水平杆验算8.2.4 ........................................................................................... 纵向水平杆验算8.2.5 ........................................................................... 验算扣件的抗滑移承载力8.2.6 ....................................................................................................... 立杆验算8.2.7 ................................................................................................... 连墙件计算8.2.8 ............................................................................................... 悬挑底座计算8.3.................................................................................................................. 验算结论工程概况本工程为邹城市义和佳苑小高层住宅楼。

润地·星城住宅小区A21# A22#、A23#、A24、A25#楼工程悬挑架安全专项施工方案合肥市志军脚手架工程有限公司二零一二年七月二日外脚手架方案会签栏目录1编制依据 ------------------------------------------------------------4 2工程概况 ------------------------------------------------------------4 3搭设方式 ------------------------------------------------------------ 4 4特殊部位搭设方法--------------- --------------------------------------5 5施工准备--------------------------------------------------------------5 6材料的选用------------------------------------------------------------5 7构造要求 -------------------------------------------------------------8 8脚手架设计计算书-----------------------------------------------------16 9脚手架检查和验收-----------------------------------------------------35 10脚手架的安全管理-----------------------------------------------------36 11脚手架拆除及安全管理-------------------------------------------------36 12公司资料、编制人员、搭设负责的证件及示意图---------------------------37外脚手架搭设方案一、编制依据二、工程概况工程名称：润地〃星城住宅小区A21#、A22#、A23#、A24#、A25#楼建设单位：安徽润地双达房地产开发有限公司监理单位：合肥康达工程咨询有限責任公司施工单位：合肥建工集團有限公司外架分包单位：合肥市志军脚手架工程有限公司工程地点：合肥市北城区金梅路与蒙城北路交口1、润地〃星城住宅小区A21#、A22#、A23#、A25#楼工程为地上二十二加一层，地上建筑总面积为33575.65㎡。

脚手架施工方案一、工程概况本工程为新密市白寨镇油坊庄社区建设项目17#、20#、22#楼，总建筑面积约为25000m2,总建筑高度为33.8 m，室外地坪设计相对标高-1.1m，均系剪力墙结构。

制定外墙装修防护架施工方案,依据本工程现场地形及材料供应情况,选用落地扣件式钢管双排脚手架加外挑槽钢双排脚手架。

二、施工部署根据现场实际施工情况，1-5层采用落地扣件式双排脚手架，5层以上采用槽钢外挑脚手架，从5层楼面外挑槽钢至屋面。

保证施工顺利进行的情况下，顺利进行室外回填。

施工至5层外挑槽钢后，1-5层外架拆除，室外回填进行后，重新按照此方案进行防护。

三、材料要求3.1 型钢：采用18#槽钢3.2 钢管：采用其质量应符合“普碳钢技术条件”GB700-88的要求，长度一般为4-6m，小横杆长度为1.1-1.3m，外径为48mm，壁厚为3.5mm的焊接钢管。

且钢管端部切口应平整，严禁使用有明显变形、裂缝和严重锈蚀的钢管。

3.3 扣件：应符合GB978-67的规定，其机械性能不低于KT33-8的可锻铸铁要求，其附件（T型螺栓、螺母）的材料应符合A3钢的要求。

如发现扣件有裂纹、气孔、砂眼、变形和滑丝缺陷的，不得使用。

扣件与钢管贴合面要接触良好。

3.4 竹笆：竹笆应横向密编，纵片不得少于五道，每道用双片。

横片应一正一反，在四周边应用两根竹片相对夹紧，并打眼穿18#铁丝扎牢。

3.5 预埋件：采用未经冷处理的Q235的18-20mm的一级圆钢。

3.6 外挑脚手架每次大蛇的中高度为19.8m。

四、脚手架构造4.1 脚手架由①槽钢②立杆③小横杆④大横杆⑤剪刀撑⑥连墙杆⑦竹笆⑧钢丝绳⑨各种扣件4.2 构造参数如下：双排立杆内侧至建筑物边净距离为0.4m；立杆横向间距为0.8m，立杆纵向间距为1.5m，大横杆步距为1.8m；小横杆两端伸出外立杆≥0.1m、伸出内立杆0.2-0.3m；连墙件与墙体的拉结水平距离为4.5m，垂直距离为2.9m,呈梅花形布置；钢丝绳柔性连接在特殊部位锚固入墙或板内，并不少于两道呈三角形拉结。

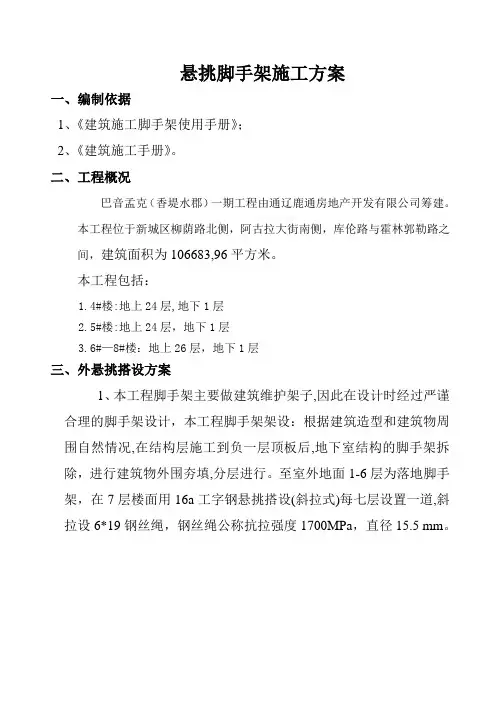

悬挑脚手架施工方案一、编制依据1、《建筑施工脚手架使用手册》；2、《建筑施工手册》。

二、工程概况巴音孟克（香堤水郡）一期工程由通辽鹿通房地产开发有限公司筹建。

本工程位于新城区柳荫路北侧，阿古拉大街南侧，库伦路与霍林郭勒路之间，建筑面积为106683,96平方米。

本工程包括：1.4#楼:地上24层,地下1层2.5#楼:地上24层，地下1层3.6#—8#楼：地上26层，地下1层三、外悬挑搭设方案1、本工程脚手架主要做建筑维护架子,因此在设计时经过严谨合理的脚手架设计，本工程脚手架架设：根据建筑造型和建筑物周围自然情况,在结构层施工到负一层顶板后,地下室结构的脚手架拆除，进行建筑物外围夯填,分层进行。

至室外地面1-6层为落地脚手架，在7层楼面用16a工字钢悬挑搭设(斜拉式)每七层设置一道,斜拉设6*19钢丝绳，钢丝绳公称抗拉强度1700MPa，直径15.5 mm。

2、16a 号工字钢悬挑双排扣件式钢管承重脚手架设计及构造。

（1）、构造特点：悬挑双排扣件式钢管架采用分节卸荷,沿建筑物层高每7层为一节,每七层一卸荷,脚手架从7层楼面即开始设工字钢悬挑, 4#、5#、6#、7#、8# 7层楼面~24（26）层独立悬挑架。

（2）、脚手架均布施工荷载3.0KN/m 2,装修施工荷载2.0KN/m 2，结构施工阶段操作层均考虑一层施工。

（3）、脚手架步距为h=1.45m ，立杆纵向间距Ia=1.5m ，内外杆排距0.7米，内立杆距建筑物外墙砼距离为300mm 。

（4）悬挑脚手架外挑工字钢间距1500 mm 设置，斜拉钢丝绳随外挑槽钢间距设置，每根外挑杆上设置一根斜拉钢丝绳，斜拉钢丝700 1450 工字钢 1950绳与悬挑槽钢及内外立杆用钢丝绳卡连接，斜拉绳一端与水平悬挑工字钢用钢丝绳卡相连接，另一端在上层梁上或板上预埋铁环用钢丝卡相连。

3、悬挑双排扣件或钢管维护架，搭设构造要求。

（1）、外挑工字钢从门洞或预埋在墙内的塑料套穿过，一端与外脚手架，内外立杆用直角扣件连接，另一端与预埋件在楼板上地锚。

悬挑式双排钢管脚手架施工方案一、设备准备1.钢管：选用符合国家标准的直径48毫米、壁厚3.5毫米的钢管作为主体承重材料。

2.板材：选用符合国家标准的15毫米厚的钢板，用于搭设地板和扶手。

3.连接件：选用可靠、结实的连接件，如六孔联接件、L联接件等。

4.护栏：选用符合国家标准的护栏，确保安全。

5.施工工具：如扳手、螺丝刀、电钻、搬运工具等。

二、安全措施1.组织专业人员负责搭建和监督施工过程，确保施工安全。

2.安装施工前进行实地勘测，确保施工场地的安全性。

3.施工现场必须设置合适的警示标志，防止行人误闯进施工区域。

4.工人必须佩戴合格的安全帽、防滑鞋、手套等个人防护装备。

5.安装过程中要注意钢管的牢固性，以及连接件和板材的稳固性。

三、施工步骤1.场地准备：清理施工场地，确保场地平整、无障碍物。

在需要悬挑的位置安装悬挑支架，确保稳固可靠。

2.搭设立杆：根据需要悬挑的高度，从地面开始逐层搭设立杆，并使用线缆将立杆固定。

3.搭设水平杆和斜杆：根据需要，从每一层的两侧搭设水平杆和斜杆，确保每一层的稳定性。

4.安装地板：在搭设好的水平杆上安装钢板地板，确保地板平整、稳固。

可以使用螺丝将地板固定在水平杆上。

5.安装护栏：在每一层的地板四周安装护栏，确保安全性。

护栏应与地板连接牢固，高度应符合国家标准。

6.检查和调整：施工完成后，对整个悬挑式双排钢管脚手架进行检查，确保连接处的稳固性和牢固性。

如有需要，进行再次调整和加固。

7.拆除：施工完成后，根据需要逐层拆除钢管脚手架，确保拆除过程安全稳定。

四、施工注意事项1.施工过程中，工人应站在悬挑式双排钢管脚手架的地板上，严禁站在扶手或栏杆上。

2.悬挑部分的长度不应超过整个钢管脚手架的长度的1.5倍，以防止施工人员过度悬挑造成安全隐患。

3.施工过程中，应确保脚手架的稳定性，不得移动或改变脚手架的位置和结构。

4.施工现场必须保持整洁有序，材料和工具必须摆放整齐、牢固，防止发生意外事故。

目录1：编制依据：................................................................ 2 2、工程概况.................................................................. 2 2.1 工程简介............................................................ 2 2.2、工程特点............................................................ 2 3、施工部署.................................................................. 3 3.1 安全防护领导小组 .................................................. 3 3.2：设计总体思路........................................................ 3 4：脚手架设计：.............................................................. 4 4.1：悬挑脚手架设计： .................................................... 4 4.2、落地脚手架设计 ...................................................... 8 5：材料要求.................................................................. 8 6：卸料平台................................................. 错误！未定义书签。

东风家园农居房工程槽钢脚手架搭拆方案编制：审核：批准：江苏富源广建设发展有限公司二00七年十二月三十一日第一部分脚手架的搭设和设计1.1脚手架的设计1）东风家园农居房工程，4幢十八层高层建筑，2幢十一层小高层建筑，单层辅助用房为多层建筑。

根据设计图纸及实际情况，脚手架工程一至五层拟搭设落地式脚手架；六层楼面以上采用20＃槽钢悬挑脚手架。

底部施工期间进行密目安全网围护。

施工期间应加强管理力度，脚手架使用前应加强检查验收，施工过程中应加强检查监督，确保脚手架的搭设、使用符合本方案的要求。

2）脚手架钢管采用Ф48×3.0mm钢管，其质量应符合《碳素结构钢》（GB/T700）中Q235－A级钢的规定，钢管上严禁打孔；扣件采用可锻铸铁制作的扣件，其材质应符合现行国家标准《钢管脚手架扣件》（GB15831）的规定，扣件螺栓拧紧扭力矩值应在40N.m～65N.m时，不得发生破坏；竹笆必须采用新竹笆；密目安全网采用大于800目/100cm2并是取得权威机构认证的产品。

3）在脚手架的设计施工荷载作如下考虑：结构施工时，考虑二个作业层，每层均布施工荷载3KN/m2；在装修施工时考虑三个作业层，每层均布荷载2KN/m2。

施工操作层设18cm高20厚木踢脚板；每步层均布置2Ф48×3.0mm 栏杆，并满铺新竹笆。

4）悬挑支撑采用20＃热轧槽钢，其质量须符合《碳素结构钢》（GB/T700）中Q235中A级钢的规定。

槽钢布置间距同脚手架步距。

5）悬挑结构所用钢丝绳束，采用6×37，直径12mm，抗拉能力为1550N/mm2，总破断抗拉能力为270KN。

钢丝绳均由国内专业信誉较好的厂商生产。

6）脚手架连墙杆采用钢管扣件形式，按二步二跨布置。

1．2脚手架的搭设1) 脚手架搭设前应向搭设人员及使用人员做好脚手架施工方案的交底；对脚手架所用钢管、扣件、安全网等认真组织检查验收，经检验合格的构配件应按品种、规格分类，堆放整齐、平稳，堆放场地不得有积水，不合格产品不得用于脚手架的搭设。
