压差法测量气体管道流量

气体流量算法公式(一)气体流量算法公式1. 简介气体流量算法公式是用于计算气体流量的数学表达式，根据不同的气体特性和流动条件，可以采用不同的公式来计算。

2. 流量的定义流量是单位时间内通过的气体体积或质量，通常用单位时间内通过的标准体积或标准质量来表示。

3. 标准条件标准条件是指在特定温度和压力下，气体的体积或质量。

常用的标准条件是20℃和（大气压力）。

4. 压差流量计算公式基本公式压差流量计是一种常见的测量气体流量的方法，根据差压原理来计算流量。

其基本公式如下：Q = K * √(ΔP)其中， Q表示气体流量； K为仪表常数，与传感器的特性有关；ΔP表示压差。

假设一个压差流量计的仪表常数K为，测量的压差ΔP为100Pa。

根据上述公式，可以计算出该流量计的气体流量Q为：Q = * √(100) = 5 L/s因此，该流量计的气体流量为5升/秒。

5. 流体力学公式流体连续性方程流体连续性方程是描述流体在守恒情况下流动的公式，表达式如下：Q = A * v其中， Q表示流量； A为流动截面的面积； v为流速。

阿维·萨姆可夫公式阿维·萨姆可夫公式是用于计算流体在管道中流动的公式，表达式如下：Q = A * v = π * r^2 * v其中， Q表示流量； A为流动截面的面积，即π * r^2（r为管道半径）； v为流速。

假设一个管道的内径为10cm，流速为2m/s。

根据阿维·萨姆可夫公式，可以计算出该管道的流量Q为：Q = π * r^2 * v = π * ()^2 * 2 = m^3/s因此，该管道的流量为立方米/秒。

6. 其他公式除了以上提及的压差流量计算公式和流体力学公式外，还有许多其他的气体流量算法公式，如巴贝奇公式、托利斯公式等。

这些公式根据不同的气体流动特性和应用场景而定，可根据具体情况选择合适的公式进行计算。

结论气体流量算法公式是用于计算气体流量的数学表达式。

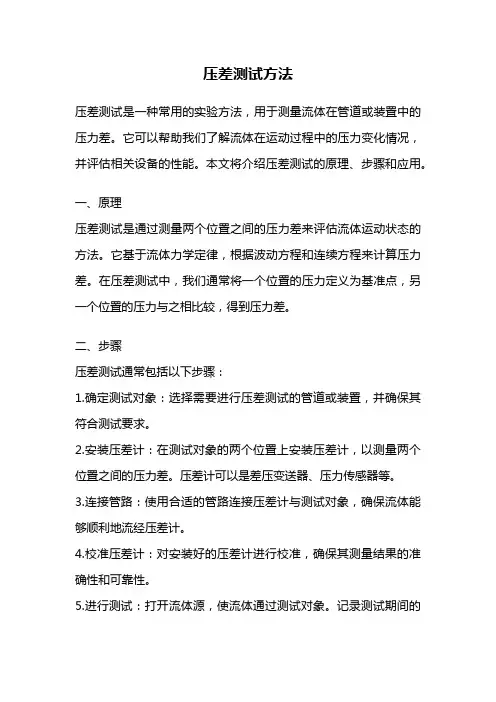

压差测试方法压差测试是一种常用的实验方法，用于测量流体在管道或装置中的压力差。

它可以帮助我们了解流体在运动过程中的压力变化情况，并评估相关设备的性能。

本文将介绍压差测试的原理、步骤和应用。

一、原理压差测试是通过测量两个位置之间的压力差来评估流体运动状态的方法。

它基于流体力学定律，根据波动方程和连续方程来计算压力差。

在压差测试中，我们通常将一个位置的压力定义为基准点，另一个位置的压力与之相比较，得到压力差。

二、步骤压差测试通常包括以下步骤：1.确定测试对象：选择需要进行压差测试的管道或装置，并确保其符合测试要求。

2.安装压差计：在测试对象的两个位置上安装压差计，以测量两个位置之间的压力差。

压差计可以是差压变送器、压力传感器等。

3.连接管路：使用合适的管路连接压差计与测试对象，确保流体能够顺利地流经压差计。

4.校准压差计：对安装好的压差计进行校准，确保其测量结果的准确性和可靠性。

5.进行测试：打开流体源，使流体通过测试对象。

记录测试期间的压力差，并根据需要进行时间序列分析。

6.数据处理：根据测试结果进行数据处理和分析，得到所需的压差信息。

7.结果评估：根据压差测试的结果，评估测试对象的性能是否符合要求。

三、应用压差测试在工程领域有着广泛的应用，以下是一些常见的应用场景：1.管道流量测量：通过测量管道两端的压差，可以计算出流体在管道中的流量。

这在液体输送、气体输送等领域中非常重要。

2.过滤器性能评估：对于液体或气体中的杂质，我们通常使用过滤器进行过滤。

通过测量过滤器两端的压差，我们可以评估过滤器的性能和寿命。

3.设备故障诊断：在工业生产中，一些设备的压力变化会影响其正常运行。

通过压差测试，我们可以快速发现设备故障，并采取相应措施。

4.流体输送系统优化：通过对流体输送系统进行压差测试，我们可以了解管道、阀门、泵等设备的性能，并对系统进行优化，以提高效率和节约能源。

总结压差测试是一种简单而有效的实验方法，可以帮助我们了解流体在管道或装置中的压力变化情况。

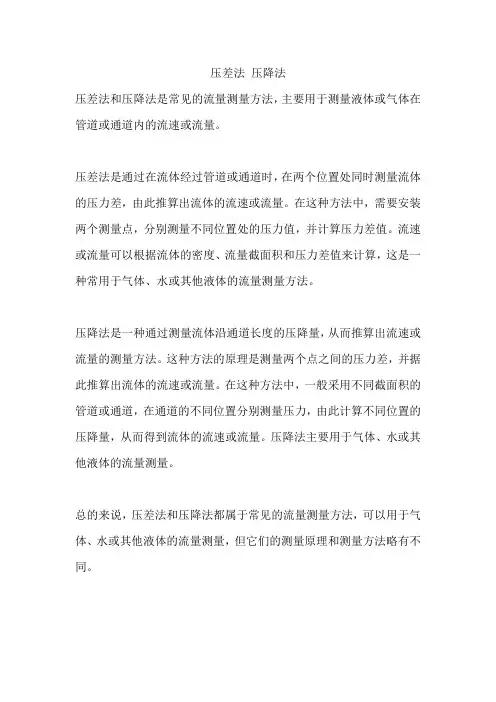

压差法压降法
压差法和压降法是常见的流量测量方法，主要用于测量液体或气体在管道或通道内的流速或流量。

压差法是通过在流体经过管道或通道时，在两个位置处同时测量流体的压力差，由此推算出流体的流速或流量。

在这种方法中，需要安装两个测量点，分别测量不同位置处的压力值，并计算压力差值。

流速或流量可以根据流体的密度、流量截面积和压力差值来计算，这是一种常用于气体、水或其他液体的流量测量方法。

压降法是一种通过测量流体沿通道长度的压降量，从而推算出流速或流量的测量方法。

这种方法的原理是测量两个点之间的压力差，并据此推算出流体的流速或流量。

在这种方法中，一般采用不同截面积的管道或通道，在通道的不同位置分别测量压力，由此计算不同位置的压降量，从而得到流体的流速或流量。

压降法主要用于气体、水或其他液体的流量测量。

总的来说，压差法和压降法都属于常见的流量测量方法，可以用于气体、水或其他液体的流量测量，但它们的测量原理和测量方法略有不同。

差压式流量计工作原理差压式流量计是一种常用的流体测量仪器，它通过测量流体在管道中的压力差来确定流体的流量。

其工作原理主要基于伯努利方程和流体静压原理，下面将详细介绍差压式流量计的工作原理。

首先，差压式流量计是基于伯努利方程的原理工作的。

伯努利方程是描述流体在流动过程中能量守恒的基本方程，它表达了流体的动能、压力能和位能之间的关系。

在差压式流量计中，流体通过管道时会产生压力差，根据伯努利方程，流速越大，压力越小，反之亦然。

因此，通过测量管道中的压力差，可以确定流体的流速，进而计算出流量。

其次，差压式流量计还利用了流体的静压原理。

当流体通过管道时，会产生静压力，而静压力与流体的密度和高度有关。

差压式流量计通常采用了测量管道中的静压力来确定流体的流量。

它通过在管道中设置两个孔，分别测量两个孔处的静压力，然后根据静压力的差值来计算流体的流量。

总的来说，差压式流量计的工作原理是通过测量管道中的压力差和静压力来确定流体的流量。

它利用了伯努利方程和流体静压原理，通过精密的传感器和计算装置来实现流量的准确测量。

差压式流量计在工业生产中具有广泛的应用，可以用于测量液体、气体甚至蒸汽的流量，是一种重要的流体测量仪器。

在使用差压式流量计时，需要注意其测量精度和稳定性，同时还要根据实际情况选择合适的型号和安装位置。

此外，定期的维护和校准也是保证差压式流量计准确工作的关键。

通过深入了解差压式流量计的工作原理，可以更好地应用和维护这一重要的流量测量设备。

综上所述，差压式流量计是一种基于伯努利方程和流体静压原理工作的流体测量仪器，它通过测量管道中的压力差和静压力来确定流体的流量。

在实际应用中，需要注意选择合适的型号和安装位置，并定期进行维护和校准，以保证其测量精度和稳定性。

差压式流量计在工业生产中具有重要的地位，对于流体流量的准确测量起着关键作用。

气体流量传感器工作原理
气体流量传感器的工作原理是通过测量气体在管道或系统中的流动速度和压降来确定流量。

以下是一种常见的气体流量传感器工作原理的描述：
1. 热敏法：这种方法利用一个加热器和一个温度传感器。

加热器将一定功率的热量传递给通过传感器区域的气体流动。

温度传感器测量气体流经时的温度变化。

根据被冷却的程度和传热速率，可以确定气体流量。

2. 压差法：这种方法使用了一个装置，包括一个差压传感器和一个孔板或者喷嘴。

当气体流经孔板或者喷嘴时，会产生压差。

差压传感器测量孔板两侧的压差，根据压差的大小可以计算出气体的流量。

3. 超声波法：这种方法利用超声波传感器来测量气体流动速度。

通常，超声波传感器将两个或多个超声波传感器安装在管道内的已知距离上。

其中一个传感器发射超声波，另一个传感器接收反射的超声波。

根据超声波的传播速度和接收到的信号延迟时间可以计算出气体的流速和流量。

这些是气体流量传感器常见的工作原理，根据不同的应用需求和测量范围，可能会采用不同的传感器和测量技术。

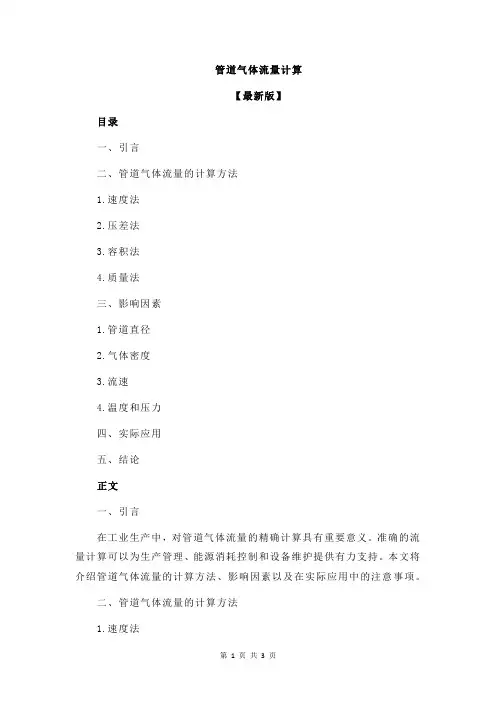

管道气体流量计算【最新版】目录一、引言二、管道气体流量的计算方法1.速度法2.压差法3.容积法4.质量法三、影响因素1.管道直径2.气体密度3.流速4.温度和压力四、实际应用五、结论正文一、引言在工业生产中，对管道气体流量的精确计算具有重要意义。

准确的流量计算可以为生产管理、能源消耗控制和设备维护提供有力支持。

本文将介绍管道气体流量的计算方法、影响因素以及在实际应用中的注意事项。

二、管道气体流量的计算方法1.速度法速度法是根据流体力学原理，通过测量流速来计算流量。

其公式为：Q=πd/4×v，其中 Q 表示流量，d 表示管道直径，v 表示流速。

2.压差法压差法是根据伯努利定理，通过测量管道两点的压力差来计算流量。

其公式为：Q=k×√(ΔP/ρ)，其中 Q 表示流量，k 为流量系数，ΔP 表示压力差，ρ表示气体密度。

3.容积法容积法是根据流体通过管道的时间来计算流量。

其公式为：Q=V/t，其中 Q 表示流量，V 表示流过管道的气体体积，t 表示时间。

4.质量法质量法是根据流体的质量和摩尔质量来计算流量。

其公式为：Q=m/M，其中 Q 表示流量，m 表示流过管道的气体质量，M 表示摩尔质量。

三、影响因素1.管道直径管道直径对流量计算具有直接影响。

管道直径越大，流量越大。

2.气体密度气体密度对流量计算具有直接影响。

气体密度越大，流量越大。

3.流速流速对流量计算具有直接影响。

流速越大，流量越大。

4.温度和压力温度和压力对流量计算具有间接影响。

温度和压力的变化会导致气体密度的变化，从而影响流量计算。

四、实际应用在实际应用中，需要根据具体情况选择合适的计算方法。

同时，要注意排除管道泄漏、温度和压力变化等因素对流量计算的影响。

五、结论管道气体流量计算是工业生产中的重要环节。

准确的流量计算可以为生产管理、能源消耗控制和设备维护提供有力支持。

流量测量方法有哪些流量测量方法是指通过一定的手段和设备对液体、气体或其他介质的流动进行测量的方法。

不同的流体具有不同的性质和流动方式，所以需要采用不同的方法来进行测量。

下面将介绍一些常见的流量测量方法。

一、差压法差压法是最常用的流量测量方法之一，它通过测量流体通过管道时产生的压差来计算流量。

常用的差压流量计有孔板流量计、叶片流量计、喂板流量计等。

这些流量计通过在管道中设置特定形状的装置，使流体通过时产生一定的压降，从而可以计算出流量。

二、旋涡法旋涡法是一种基于旋涡频率与流体流速成正比关系的流量测量方法。

它通过在流体中放置一个特殊形状的体积体，当流体通过时会在体积体后面形成一个旋涡，旋涡的频率与流体速度成正比。

常见的旋涡流量计有旋片流量计和涡街流量计。

三、电磁感应法电磁感应法是一种利用涡流效应测量电导率介质中流体流量的方法。

它通过在管道外围绕一线圈产生一个强磁场，当流体通过时，会产生涡流，涡流的变化会引起感应线圈中的电压或电流发生变化，从而测量流量。

四、超声波法超声波法是利用超声波在流体中传播速度与流速成正比的原理进行流量测量的方法。

它通常使用超声波传感器对流体中的超声波进行发射和接收，根据超声波传播的时间差来计算流速和流量。

五、质量法质量法是一种直接测量流体质量流量的方法。

常见的质量流量计有热式质量流量计和冷式质量流量计。

热式质量流量计利用加热电极和测温电极之间的温差来测量质量流量；冷式质量流量计则通过测量流体中液体蒸发所吸收的能量来计算质量流量。

六、容积法容积法是一种通过测量流体占据的容积来计算流量的方法。

常见的容积流量计有活塞流量计、涡轮流量计以及齿轮流量计等。

这些流量计通过测量流体通过时装置内的容积变化来计算流量。

七、气体法气体法是一种通过测量由流体流动产生的声音或气体流动产生的压力差来计算流量的方法。

常见的气体流量计有气体钟、气体质量流量计等。

这些流量计通过测量流体的声音频率或压力差来计算流量。

气体流量测量方法
气体流量的测量在许多行业中都是非常关键的一个环节，比如石化、化工、医药等行业。

不同的气体流量测量方法适用于不同的气体类型、流量范围和应用环境。

下面将介绍几种常见的气体流量测量方法。

1.差压式流量计
差压式流量计是气体流量测量中最常见的方法之一。

它基于伯努利原理，通过测量管道内部两点之间的压差来计算气体流量。

这种方法的优点在于可以测量各种不同类型的气体，比较适合于中小流量的测量。

2.热式流量计
热式流量计是一种通过测量气体通过管道时对管道内部的热量传递进行测量的方法。

这种方法适用于测量低流量的气体，可以测量气体的体积流量和质量流量。

3.超声波流量计
超声波流量计是一种通过测量气体通过管道时产生的超声波信号来测量气体流量的方法。

这种方法适用于测量各种气体类型和流量范围。

它的优点在于不会对气体产生影响，且准确性比较高。

4.涡街流量计
涡街流量计是一种通过测量气体通过管道时产生的涡旋频率来计算气体流量的方法。

这种方法适用于测量中小流量的气体，且测量范围比较窄。

5.质量流量计
质量流量计是一种通过测量气体质量流量来计算气体流量的方法。

这种方法适用于测量高流量和高压气体，但相对比较昂贵。

总结
在选择气体流量测量方法时，需要考虑气体类型、流量范围、环境条件和测量要求等因素。

不同的测量方法各有优缺点，在实际应用中需要根据具体情况进行选择。

无论采用哪种方法，都需要保证测量准确性和稳定性，以确保生产过程的正常运行。

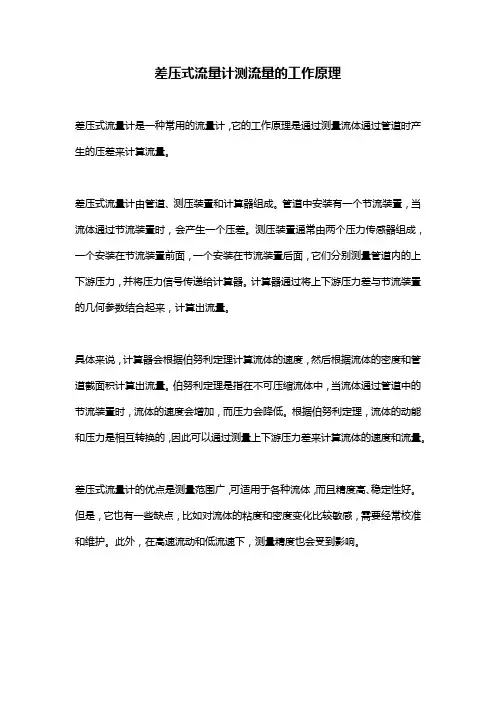

差压式流量计测流量的工作原理
差压式流量计是一种常用的流量计，它的工作原理是通过测量流体通过管道时产生的压差来计算流量。

差压式流量计由管道、测压装置和计算器组成。

管道中安装有一个节流装置，当流体通过节流装置时，会产生一个压差。

测压装置通常由两个压力传感器组成，一个安装在节流装置前面，一个安装在节流装置后面，它们分别测量管道内的上下游压力，并将压力信号传递给计算器。

计算器通过将上下游压力差与节流装置的几何参数结合起来，计算出流量。

具体来说，计算器会根据伯努利定理计算流体的速度，然后根据流体的密度和管道截面积计算出流量。

伯努利定理是指在不可压缩流体中，当流体通过管道中的节流装置时，流体的速度会增加，而压力会降低。

根据伯努利定理，流体的动能和压力是相互转换的，因此可以通过测量上下游压力差来计算流体的速度和流量。

差压式流量计的优点是测量范围广，可适用于各种流体，而且精度高、稳定性好。

但是，它也有一些缺点，比如对流体的粘度和密度变化比较敏感，需要经常校准和维护。

此外，在高速流动和低流速下，测量精度也会受到影响。
