工程结构非破损检测

汇总结构试验的非破损检测技术类试题16、1 结构试验的试件设计、荷载设计、观测设计、材料的力学性能与试验的关系16、2 结构试验的加载设备和量测仪器16、3 结构静力(单调)加载试验16、4 结构低周反复加载试验(伪静力试验)16、5 结构动力试验结构动力特性量测方法、结构动力响应量测方法16、6 模型试验模型试验的相似原理模型设计与模型材料16、7 结构试验的非破损检测技术下面是针对非破损检测技术的思考题和问答题：1、用电磁感应法检测混凝土结构中的钢筋位置时，下列哪一种情况不能取得满意的结果？（A）配筋稀疏，且保护层较小；（B）钢筋在不同平面内，且间距较小；（C）钢筋布置在同一平面内，且间距较大；（D）钢筋直径较大。

2、钢筋锈蚀的检测通常采用下列哪一种方法？（A）电位差法；（B）电磁感应法；（C）声发射法；（D）射线法。

3、下列哪一种方法用于已建砌体结构的可靠性评定较好？（A）回弹法；（B）推出法；（C）原位轴压法；（D）扁顶法。

4、检测混凝土缺陷时，超声波不适用于下列哪项检测要求？（A）检测混凝土裂缝深度；（B）检测混凝土内部钢筋直径、位置和钢筋锈蚀程度；（C）检测混凝土内部空洞和缺陷的范围；（D）检测混凝土表面损伤厚度。

5、用超声波法对钢结构进行检测时，主要用于检测下列哪一项？（A）钢材的强度检测；（B）匀质性检测；（C）钢材锈蚀检测；（D）内部缺陷检测。

6、采用回弹仪对混凝土质量进行检测时，一个测区内应有（）测点。

（A）10；（B）12；（C）16；（D）14、7、下列哪种情况不宜采用钻芯法进行混凝土的强度检测？A对混凝土试块抗压强度的试验结果有怀疑；B因材料、施工或养护不良而发生混凝土质量问题；C混凝土遭受冻害、火灾、化学、侵蚀或其他损害；D检测强度等级低于C10的混凝土构件强度。

8、非破损检测技术，不能完成下列哪一项要求？A、评定结构构件的施工质量B、处理工程中的事故，进行结构加固C、检验已建结构的可靠性和剩余寿命D、确定结构构件的承载能力提示：要正确定出结构构件的承载能力，需要对结构构件进行破坏性试验。

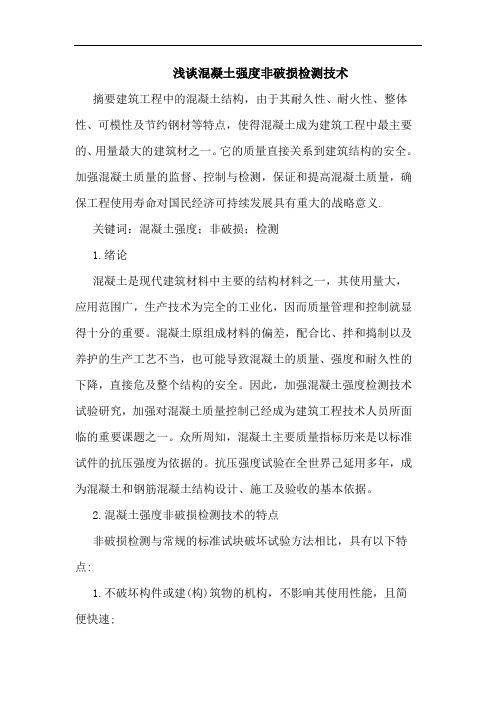

浅谈混凝土强度非破损检测技术摘要建筑工程中的混凝土结构，由于其耐久性、耐火性、整体性、可模性及节约钢材等特点，使得混凝土成为建筑工程中最主要的、用量最大的建筑材之一。

它的质量直接关系到建筑结构的安全。

加强混凝土质量的监督、控制与检测，保证和提高混凝土质量，确保工程使用寿命对国民经济可持续发展具有重大的战略意义.关键词：混凝土强度；非破损；检测1.绪论混凝土是现代建筑材料中主要的结构材料之一，其使用量大，应用范围广，生产技术为完全的工业化，因而质量管理和控制就显得十分的重要。

混凝土原组成材料的偏差，配合比、拌和捣制以及养护的生产工艺不当，也可能导致混凝土的质量、强度和耐久性的下降，直接危及整个结构的安全。

因此，加强混凝土强度检测技术试验研究，加强对混凝土质量控制已经成为建筑工程技术人员所面临的重要课题之一。

众所周知，混凝土主要质量指标历来是以标准试件的抗压强度为依据的。

抗压强度试验在全世界己延用多年，成为混凝土和钢筋混凝土结构设计、施工及验收的基本依据。

2.混凝土强度非破损检测技术的特点非破损检测与常规的标准试块破坏试验方法相比，具有以下特点:1.不破坏构件或建(构)筑物的机构，不影响其使用性能，且简便快速;2.可直接在结构混凝土上作全面检测，能比较真实地反映混凝土的质量和强度，可避免标准试块不能真实反映工程质量的缺点;3.能获得破坏试验不能获得的信息，如能检测内部空洞、疏松、开裂、不均匀性，表层烧伤、冻害及化学腐蚀等，这些都是标准试块破坏试验无法代替的;4.标准试块破坏试验只能用于新建工程的混凝土质量检查，而非破损检测方法，对新建工程和已有建(构)筑物都能应用;5.可进行非接触检测，如用红外线法、摄影法等，不需接触建筑物，减少了搭脚手架等工程。

3. 混凝土强度非破损检测技术3.1混凝土强度的非破损检测方法非破损检测混凝土强度的方法，一般都是通过测定与混凝土相关的物理参数，利用该物理参数与混凝土抗压强度的相关关系，推定混凝土强度的。

港口工程混凝土非破损检测技术规程一、引言港口工程混凝土非破损检测技术是一种非常重要的技术，可以有效地检测港口工程混凝土结构的质量和损伤情况，为港口工程的安全运营提供保障。

本文将详细介绍港口工程混凝土非破损检测技术规程，包括检测方法、仪器设备、检测步骤和注意事项等。

二、检测方法港口工程混凝土非破损检测方法主要包括声波检测、电磁波检测、红外热像检测和超声波检测等。

其中，声波检测和电磁波检测是比较常用的方法，下面将对这两种方法进行详细介绍。

2.1 声波检测声波检测是利用声波在混凝土中传播的特性来检测混凝土结构的质量和损伤情况的一种方法。

具体来说，声波检测仪器通过发射声波信号，测量声波在混凝土中的传播速度和反射强度，从而判断混凝土结构的质量和损伤情况。

2.2 电磁波检测电磁波检测是利用电磁波在混凝土中传播的特性来检测混凝土结构的质量和损伤情况的一种方法。

具体来说，电磁波检测仪器通过发射电磁波信号，测量电磁波在混凝土中的传播速度和反射强度，从而判断混凝土结构的质量和损伤情况。

三、仪器设备港口工程混凝土非破损检测需要使用专门的仪器设备，下面将对常用的仪器设备进行介绍。

3.1 声波检测仪器声波检测仪器主要包括发射器、接收器、传感器和显示器等。

其中，发射器用于发射声波信号，接收器用于接收反射回来的声波信号，传感器用于将声波信号转换为电信号，显示器用于显示检测结果。

3.2 电磁波检测仪器电磁波检测仪器主要包括发射器、接收器、传感器和显示器等。

其中，发射器用于发射电磁波信号，接收器用于接收反射回来的电磁波信号，传感器用于将电磁波信号转换为电信号，显示器用于显示检测结果。

四、检测步骤港口工程混凝土非破损检测的步骤主要包括准备工作、检测前期准备、检测操作和检测后期处理等。

4.1 准备工作准备工作包括选择合适的检测方法和仪器设备、进行仪器设备的校准和检验、确定检测范围和检测位置等。

4.2 检测前期准备检测前期准备包括对检测区域进行清理和标记、确定检测方向和距离、设置检测参数等。

工程检测结构鉴定
工程检测结构鉴定是指通过对工程建筑物或其他结构进行检测、测试和分析，确定其结构的性能和完整性。

其目的是评估结构的安全性和可靠性，为后续工程维护、改进和修复提供依据。

工程检测结构鉴定通常包括以下几个方面：
1. 结构材料性能检测：通过对结构使用的材料进行物理和化学性能测试，如强度、抗压、抗拉、耐候性等，评估材料的质量和性能。

2. 结构静力学分析：通过对结构的受力特性进行分析，计算和模拟，确定结构的载荷能力、刚度、变形等参数。

3. 结构动力学分析：通过对结构在动力加载下的振动特性进行分析，评估结构的振动响应、共振特性等。

4. 结构非破坏检测：通过使用无损检测技术，如超声波、红外热像仪、雷达等，对结构进行检测，评估结构的缺陷、裂缝、渗漏等隐患。

5. 结构病害诊断：通过对结构的病害、破损和损伤进行诊断和分析，查找故障原因，制定相应的修复措施。

工程检测结构鉴定的结果可以帮助工程师和相关人员了解结构的状态和性能，为结构的检修、加固、改造和维护提供科学依据，同时也对结构的安全运行和人员生命财产安全提供保障。

建筑工程结构鉴定
在进行建筑工程结构鉴定时，我们需要注意以下几个方面：
1. 视察建筑物的外观。

首先，我们要观察建筑物的整体结构是否完整，有无明显的倾斜或裂缝。

同时，要留意建筑物的外立面是否有剥落、漏水等现象，以及是否存在明显的变形或破损。

2. 检查建筑物的基础。

基础是建筑物的支撑系统，要保证其稳固性和承载能力。

我们需要查看基础的深度、材质和施工质量，是否存在下沉或沉降的迹象。

3. 检测建筑物的结构构件。

对于混凝土结构，我们要观察梁柱墙面的裂缝情况，以及梁柱连接处是否牢固。

对于钢结构，要检查钢柱、钢梁等构件的变形情况，是否存在锈蚀或损伤。

4. 进行非破坏性检测。

非破坏性检测是通过仪器设备对建筑物进行测量和分析，以了解结构的性能和安全状况。

常用的非破坏性检测方法包括超声波检测、测振仪检测和红外线热像仪检测等。

5. 分析鉴定结果。

根据以上观察和检测结果，我们可以对建筑物的结构状况进行评估和鉴定。

如果发现存在严重的结构问题，需要采取相应的修复措施，以确保建筑物的安全性。

在进行建筑工程结构鉴定时，我们应该始终保持客观、准确的态度，以科学的方法对建筑物的结构进行评估和分析。

同时，
我们也要关注建筑物使用过程中可能存在的不可预见因素，如自然灾害、使用状况等，以便做出更加全面的评估和判断。

建筑结构试验砌体结构非破损检测砌体结构非破损检测摘要：利用振动反问题理论,通过现场无损检测技术,取得砌体结构的动力特性(振型和固有频率)信息,进而建立动力学参数与砌体结构刚度之间的显式函数关系,从砌体结构部件的本构关系建立刚度与强度关系,得出实测强度、墙体承载力以及砌体结构施工质量达到设计指标的程度.进一步可以给出安全性评定,抗侧力能力及优质工程评选的客观依据关键词：砌体结构; 施工质量; 无损检测; 振动反问题砌体结构是我国工业与民用建筑中普遍常用的结构形式之一，具有造价低、建筑性能良好、施工简便等优点。

但气体结构的强度较低，对基础不均匀沉降以及温度应力非常敏感，结构性能受施工质量的影响较大，结构的耐久性和抗震性能不如混凝土结构和钢结构。

新建砌体结构的施工质量和已建砌体结构的可靠性鉴定是工程结构检测鉴定的主要任务之一。

砌体结构的病害的典型表现为墙体裂缝。

产生裂缝的原因可能是多方面的，例如：（1）由于温度应力作用，实际上是温度产生的变形手法哦约束而产生的应力导致墙体开裂。

这一类裂缝大多与结构体系有关，例如，采用钢筋混凝土现浇楼盖的多层砌体房屋，有可能在顶层墙体出现温度裂缝。

（2）基础不均匀沉降导致墙体出现裂缝。

砌体的抗拉强度很低，基础不均匀沉降是墙体产生拉应力，一半表欣慰墙体的斜向裂缝。

（3）因墙体承载力不足而出现裂缝。

气体受压时，无论是均匀受压还是局部受压，承载力不足时，都可能出现与压力作用方向平行的裂缝。

以上三类裂缝中，最严重和最危险的裂缝是砌体承载能力不足导致的裂缝，砌体结构现场非破损检测的主要目的之一就是防止这类裂缝的发展，避免灾难性事故。

因此，砌体强度的检测是砌体结构现场非破损检测的主要内容。

砌体结构非破损检测的主要内容是砂浆、块体和砌体强度。

在对砌体结构进行可靠鉴定时，现场调查的内容还包括气体的组砌方式、灰缝厚度和砂浆饱满度、截面尺寸、主要承重构件的垂直度以及裂缝分布特征。

气体的现场非破损检测或微破损检测方法很多，有直接对砌体施加荷载的原位压力方法试验，有检测块体与砂浆之间的抗剪性能的剪切试验，还有对砂浆进行检测试验的各种方法。

水利工程混凝土结构非破损检测技术规程一、前言水利工程混凝土结构是水利工程中重要的组成部分，对于保障工程的安全稳定和延长使用寿命具有重要意义。

非破损检测技术是水利工程混凝土结构检测中重要的手段之一，可以实现对混凝土结构内部缺陷的检测和评估。

本技术规程旨在规范水利工程混凝土结构非破损检测技术的实施，保证检测结果的准确性和可靠性。

二、术语和定义1.混凝土结构：指水利工程中以混凝土为主要建筑材料的建筑结构，包括坝体、闸门、泄洪口、渠道等。

2.非破损检测：指在不破坏混凝土结构完整性的情况下，采用各种物理、化学或无损的检测方法，对混凝土结构的内部缺陷进行检测和评估。

3.超声波检测：指采用超声波的传播特性对混凝土结构进行非破损检测的方法。

4.电磁波检测：指采用电磁波的传播特性对混凝土结构进行非破损检测的方法。

5.红外热像检测：指采用红外热像仪对混凝土结构进行非破损检测的方法。

6.雷达检测：指采用雷达对混凝土结构进行非破损检测的方法。

三、检测方法1.超声波检测超声波检测是一种常用的混凝土结构非破损检测方法，采用超声波的传播特性对混凝土结构进行检测和评估。

超声波检测应按照下列步骤进行：（1）选取合适的探头和波形分析仪；（2）对混凝土结构进行表面清洁和涂覆耦合剂；（3）将探头平放在混凝土表面上，沿着检测线路进行检测；（4）记录检测结果，包括超声波传播时间、振幅和波形等；（5）根据检测结果评估混凝土结构的缺陷程度。

2.电磁波检测电磁波检测是一种常用的混凝土结构非破损检测方法，采用电磁波的传播特性对混凝土结构进行检测和评估。

电磁波检测应按照下列步骤进行：（1）选取合适的电磁波探头和检测设备；（2）对混凝土结构进行表面清洁和涂覆耦合剂；（3）将电磁波探头平放在混凝土表面上，沿着检测线路进行检测；（4）记录检测结果，包括电磁波传播时间、振幅和波形等；（5）根据检测结果评估混凝土结构的缺陷程度。

3.红外热像检测红外热像检测是一种常用的混凝土结构非破损检测方法，采用红外热像仪对混凝土结构进行检测和评估。

混凝土非破损检测方法摘要：本文主要介绍了混凝土无损检测技术的形成与发展，并对混凝土无损检测技术进行了分类和介绍，分析不同技术的优缺点，探讨了混凝土无损检测技术在当下的发展状况与适用情况，最后对混凝土无损检测技术在建筑工程中的应用进行了展望。

关键词：混凝土，非破损检测，混凝土强度，缺陷。

1、引言混凝土是现代建筑工程中最主要的结构材料之一，其使用量大，应用范围广，生产技术为完全的工业化，其质量直接关系到结构的安全，因而质量管理和控制就显得十分的重要。

在实验室中用试件测得的混凝土性能指标，往往与实际结构中的混凝土的性能有一定的差别。

同时混凝土中钢筋位置的准确与否、混凝土中缺陷的情况都关乎着结构的安全与耐久，而传统方法无法在无损的情况下对混凝土进行质量检测，因此，混凝土无损检测技术已成为混凝土结构质量管理的重要手段。

混凝土的无损检测，就是在不影响结构或构件的受力性能或其他使用功能的前提下，直接在结构或构件上通过测定某些适当的物理量，并通过这些物理量与混凝土、钢筋的相关关系，进而推出混凝土的强度、均匀性、连续性、耐久性等系列性能。

2、混凝土非破损检测方法的分类对于混凝土非破损检测的方法，可以按照检测的目的分为两类：一类是混凝土强度检测方法，另一类是混凝土内部缺陷等强度以外的检测方法。

本文主要讨论第一类方法。

○1回弹法：利用回弹仪检测混凝土结构构件抗压强度的方法简称回弹法。

回弹值的大小反映了与冲击能量有关的回弹能量，而回弹能量反映了混凝土表层硬度与混凝土抗压强度之间的关系。

回弹法操作简单，费用最低廉，检测效率最高，检测数量可灵活，且被测物的形状尺寸一般不受限制。

但回弹法精度相对较差，由于它是利用表层混凝土（1~3mm）的质量来推断混凝土的整体质量，因此，当试测部位表层与内部的质量有明显差异或内部存在缺陷时，不宜采用回弹法。

○2超声波法：其检测原理是依据超声仪产生高压电脉冲，激励发射换能器内的压点晶体获得高频声脉冲传入混凝土介质中，由接受换能器接受通过混凝土传来的声信号，测出超声波在混凝土中传播的时间和距离，算出超声波在混凝土中的传播速度。
