井下电气设备保护接地

煤矿井下电气设备保护接地安装规定电气设备保护接地是煤矿井下安全生产的重要环节，主要目的是保护人员和设备免受电击和电弧灼伤等危害。

以下是煤矿井下电气设备保护接地的一些安装规定：
1. 设备接地电阻：井下电气设备的接地电阻应符合国家规定的标准要求。

一般而言，接地电阻应小于等于10Ω，以确保在电路故障时能够迅速将电流导向地面，防止触电等事故发生。

2. 接地导线：接地导线的选择应符合国家电气安全标准。

一般情况下，采用铜导线作为接地导线，导线截面积要根据设备的功率和使用环境进行合理选择。

3. 接地点：电气设备的接地点应设置在设备附近，接地电阻应测量并记录。

同时，接地点也应设置在较好的导电介质上，如金属敷设的地面或导电隔离板等，以确保接地的有效性。

4. 接地系统的连通：煤矿井下的电气设备接地系统应与矿山的总体接地系统相连，确保接地的连续性和稳定性。

5. 接地的定期检查：煤矿井下的电气设备接地应进行定期检查和测试，以确保接地系统的运行正常和有效。

需要注意的是，以上规定仅为一般性的安装规定，具体的煤矿井下电气设备保护接地安装规定还需根据国家和地区的相关法规和标准进行具体规定和遵守。

在进行接地安装时，还应咨询专业工程师，确保安全可靠。

第 1 页共 1 页。

2024年煤矿井下电气设备保护接地安装规定第一章总则第一条为了保障煤矿井下电气设备的安全运行，防止电气事故的发生，制定本规定。

第二条本规定适用于煤矿井下电气设备的保护接地安装，包括电力设备、照明设备、通信设备等。

第三条井下电气设备的保护接地应符合国家相关法律法规的规定，并以本规定为依据进行安装。

第四条井下电气设备的保护接地应由具备相应资质的电气工程人员进行安装和维护。

第二章接地装置第五条井下电气设备的保护接地应设置可靠的接地装置，以保证设备及人员的安全。

第六条井下电气设备的保护接地装置应选用符合国家标准的铜导体，其截面积应根据设备的负荷确定。

第七条井下电气设备的保护接地装置应与井下设备的设备接地系统相连接，以确保设备的正常运行。

第八条井下电气设备的保护接地装置的接地电阻应符合国家规定的要求，具体数值应根据设备的特点和电气负荷确定。

第九条井下电气设备的保护接地装置应设置监测装置，及时监测接地电阻的变化情况，并能够发出报警信号。

第三章安装要求第十条井下电气设备的保护接地应与井下设备的金属结构物相连接，以确保设备的安全可靠接地。

第十一条井下电气设备的保护接地应杜绝临时接地装置，确保接地装置的永久性和可靠性。

第十二条井下电气设备的保护接地应设置接地块，其数量和布置应满足相关规定，确保接地电阻的合理分布。

第十三条井下电气设备的保护接地装置应设置保护罩，防止外界因素对接地装置的影响。

第十四条井下电气设备的保护接地装置的设置位置应方便操作和维护，并符合相关规定的要求。

第四章检测与维护第十五条井下电气设备的保护接地装置应定期进行检测，确保接地装置的可靠性和有效性。

第十六条井下电气设备的保护接地装置的检测应由专业的电气工程人员进行，并记录相应的检测结果。

第十七条井下电气设备的保护接地装置的维护应定期进行，保持设备的正常运行。

第十八条井下电气设备的保护接地装置的维护应由专业的电气工程人员进行，并记录相应的维护情况。

煤矿井下电气设备保护接地安装规定为规范我司井下电气设备保护接地的正确安装和使用，防止一切人身触电事故的发生，避免设备漏电而产生的火花引起的瓦斯、煤尘爆炸，特制定如下安装、检查、维护要求，望各单位严格遵照执行。

一、保护接地的要求：1.电压在36V以上和由于绝缘损坏可能带有危险电压的电气设备的金属外壳、构架、铠装电缆的钢带(或钢丝)、铝皮及屏蔽护套等必须有保护接地。

2.接地网上任一保护接地点的接地电阻值不得超过２；每一移动式和手持式电气设备至局部接地极之间的保护接地用的电缆芯线和接地连接导线的电阻值不得超过１。

并每一季度检验一次。

3.连接主接地极的接地母线，采用截面不小于50mm2的铜线，或截面不小于100mm2的镀锌铁线或扁钢(厚度不小于4mm)。

连接地线截面应采用不小于25mm2的铜线或不小于50mm2的镀锌铁线或扁钢(厚度不小于4mm)。

4.主接地极应在主、副水仓中各埋设一块。

局部接地极可设置于巷道水沟内或其他就近的潮湿处。

6.下列地点应装设局部接地极：⑴采区变电所(包括移动变电站和移动变压器)。

⑵装有电气设备的硐室和单独装设的高压电气设备。

⑶低压配电点或____米范围内装有____台以上电气设备的地点。

⑷由变电所单独供电的掘进工作面，至少应分别设置____个局部接地极。

无低压配电点的采煤工作面的运输巷、回风巷、集中运输巷(胶带运输行)至少应分别设置____个局部接地极；⑸连接高压动力电缆的金属连接装置。

对于井下单台低压电气设备的保护接地安装应按局部接地安装要求执行，必须保证接地点的电阻值不小于２。

二、井下电气设备保护接地制作标准：1、井下硐室、对手交接班地点如中央变电所、采区变电所、乳化泵站、瓦斯抽放泵站电气设备的外壳与接地母线或局部接地极的连接，电缆连接装置两头的铠装、铅皮的连接，采用截面不小于25mm2的裸铜线。

2、井下固定、半固定设备但无人看守或移动电气设备的外壳与接地母线或局部接地极的连接，电缆连接装置两头的铠装、铅皮的连接，采用截面不小于50mm2的镀锌铁线，即直径不小于____毫米的50mm2钢绞线。

煤矿井下电气设备保护接地安装规定煤矿井下电气设备是煤矿生产的重要组成部分。

井下电气设备保护接地安装规定是保证井下电气设备运行和工作人员人身安全的必要条件。

本文将对煤矿井下电气设备保护接地安装规定进行详细介绍。

一、井下电气设备保护接地的基本原则为了确保井下电气设备的安全可靠运行，井下电气设备的保护接地应遵循以下基本原则：1.保证接地电阻小于规定值；2.保证接地可靠；3.保证井下电气设备的防爆措施；4.对井下电气设备的保护接地进行定期检测。

二、井下电气设备保护接地的具体安装规定1.接地栓必须埋到规定的深度。

在煤层底下的地层中，接地栓的埋深应保证接地电阻稳定，不受煤层水分波动和隆起影响。

同时，应定期检测接地电阻情况，以确保接地电阻符合规定值。

2.不应使用锈蚀、生锈或损坏的接地线和接地导体，应使用铜和铜合金作为接地线和接地导体。

接地线和接地导体应具有良好的耐腐蚀性能，避免出现接地失效、接地电阻超限等现象。

3.接地线和接地导体应设在防爆手段的作用范围内，并与防爆手段配合使用。

在布置接地线和接地导体时，应保证其距离电气设备固定点的距离符合规定。

4.要求井下电气设备进行二次接地，即电气设备本身一定要接地，与之配套的防护屏蔽也要接地。

此外，对于测量仪表等小电器设备，应与煤层接地并使用防爆型接地插头作为连接器。

5.电气设备的机壳体和导体不准与其他设备的机壳体和导体相互连接，也不准与地下构筑物相连接。

6.对于电气设备进行二次接地时，必须准确标明二次接地点，同时建立二次接地桩标记牌，做到标签清晰易懂，随时查看。

三、井下电气设备保护接地检查的标准1.对于接地电阻过大、接地电流过大、不能保证接地可靠的设备，应立即停机处理并进行记录报告。

2.对于已经断开接地线或接地导体的设备，应及时报告并进行检修处理，恢复接地状态。

3.对于已经损坏的接地线和接地导体，应及时更换。

4.对于无法进行二次接地的设备需要进行单独防爆处理。

四、井下电气设备保护接地安装注意事项1.接地栓、接地线、接地导体必须按照规定的顺序进行安装和铺设。

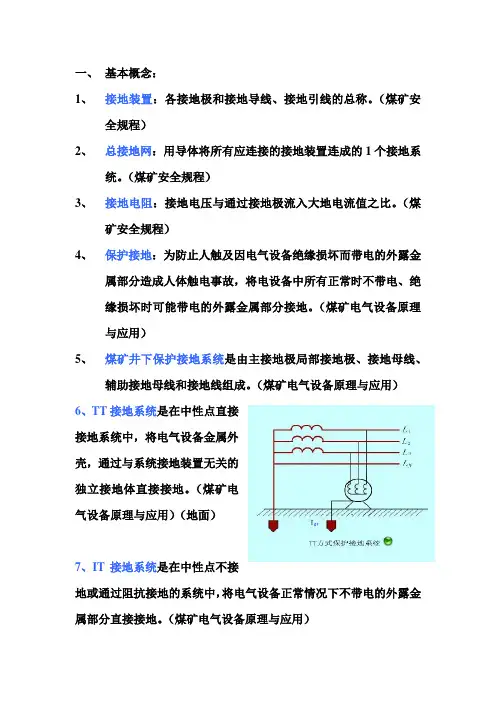

一、基本概念：1、接地装置：各接地极和接地导线、接地引线的总称。

（煤矿安全规程）2、总接地网：用导体将所有应连接的接地装置连成的1个接地系统。

（煤矿安全规程）3、接地电阻：接地电压与通过接地极流入大地电流值之比。

（煤矿安全规程）4、保护接地：为防止人触及因电气设备绝缘损坏而带电的外露金属部分造成人体触电事故，将电设备中所有正常时不带电、绝缘损坏时可能带电的外露金属部分接地。

（煤矿电气设备原理与应用）5、煤矿井下保护接地系统是由主接地极局部接地极、接地母线、辅助接地母线和接地线组成。

（煤矿电气设备原理与应用）6、TT接地系统是在中性点直接接地系统中，将电气设备金属外壳，通过与系统接地装置无关的独立接地体直接接地。

（煤矿电气设备原理与应用）（地面）7、IT接地系统是在中性点不接地或通过阻抗接地的系统中，将电气设备正常情况下不带电的外露金属部分直接接地。

（煤矿电气设备原理与应用）8、主接地极：埋设在井底主、副水仓或集中井的金属接地板（中国煤矿安全网）9、接地母线：与主接地极连接，供井下主变电所、主水泵房等所用电气设备外壳进行连接的母线（中国煤矿安全网）10、局部接地极：在集中或单个装有电气设备（包括连接动力铠装电缆的接线盒）的地点单独埋设的接地极。

（煤矿安全规程）11、辅助接地母线：井下区域，采区变电所、机电硐室和工作面配电点内的电气设备外壳与局部接地极、电缆的接地部分连接的母线（中国煤矿安全网）12、接地导线：是指连接电气设备与接地母线连接的接地线。

（中国煤矿安全网）13、辅助接地极：是指直接与井下电气设备内部接地端子连接的接地极。

（中国煤矿安全网）。

工业技术INDUSTRY TECHNOLOGY由于矿山开采环境恶劣，井下电气设备在潮湿的环境中极易产生故障。

影响了煤矿井下工作的安全进行，严重时还会造成雷管提前引爆等重大安全事故，给井下工作人员的生命安全造成了巨大威胁。

本文，笔者针对煤矿井下电气设备的运行问题，介绍了煤矿井下电气设备常出现的安全事故，并提出了相应的接地和漏电保护措施。

一、煤矿井下电气设备的接地保护1.接地保护的原理。

接地保护主要是将电气设备不带电部分的金属外壳同接地系统之间做良好的电气连接，将故障设备上的漏电电压控制在安全范围之内。

无接地保护人体接触漏电电气设备模型如图1所示，有接地保护人体接触漏电电气设备的模型如图2所示。

在图1情况下，未采用接地保护，当电源与电气设备的金属外壳相接触时，接地电流I d 通过人体和电网形成闭合回路，为简化计算，假设各相对地绝缘阻抗均相等，那么漏电设备对地电压U d 为U d =3UR r /|3R r +Z |。

（1）式（1）中，U 为电网相电压，R r 为人体电阻，Z 为电网每相对地绝缘阻抗。

由于绝缘阻抗是绝缘电阻与分布电流的并联阻抗，所以当电网分布范围不大，接用电气设备不多、且绝缘电阻较高时，漏电设备对地电压不高；但当电网分布范围大，接用电气设备较多时，绝缘电阻将明显下降。

在图2情况下，采用了接地保护，在电路中，接地电流通过人体电阻以及接地电阻R d 以及电网对地绝缘阻抗形成回路，其中接地电阻与人体电阻相关联，漏电设备的对地电压U d 为U d =3UR d /|3R d +Z |。

（2）式（2）中，R d <<|Z |，所以设备对地电压大大减小，只需要适当的控制R d ，就可以将漏电设备的对地电压控制在安全范围内，从而防止人体触电。

2.接地保护在煤矿井下电气设备中的应用。

对于井下的电气设备主要是通过将井下的各供电点的接地极用公共母线连接起来，形成保护接地网。

在该系统中，公共母线主要采用铠装的电缆金属钢带帮铅套，接地总线主要采用橡套电缆。

井下电气设备保护接地规定一、电压在36V以上和由于绝缘损坏可能带有危险电压的电气设备的金属外壳、构架，铠装电缆的钢带（钢丝）、铅皮（屏蔽护套）等必须有保护接地。

二、任一组主接地极断开时，井下总接地网上任一保护接地点的接地电阻值，不得超过2Ω。

每一移动式和手持式电气设备至局部接地极之间的保护接地用的电缆芯线和接地连接导线的电阻值，不得超过1Ω。

三、所有电气设备的保护接地装置（包括电缆的铠装、铅皮、接地芯线）和局部接地装置，应当与主接地极连接成1个总接地网。

主接地极应当在主、副水仓中各埋设1块。

主接地极应当用耐腐蚀的钢板制成，其面积不得小于0.75m2、厚度不得小于5mm。

在钻孔中敷设的电缆和地面直接分区供电的电缆，不能与井下主接地极连接时，应当单独形成分区总接地网，其接地电阻值不得超过2Ω。

四、下列地点应当装设局部接地极:（一）采区变电所（包括移动变电站和移动变压器）。

（二）装有电气设备的硐室和单独装设的高压电气设备。

（三）低压配电点或者装有3台以上电气设备的地点。

（四）无低压配电点的采煤工作面的运输巷、回风巷、带式输送机巷以及由变电所单独供电的掘进工作面（至少分别设置1个局部接地极）。

（五）连接高压动力电缆的金属连接装置。

(六）单独安装的馈电开关、各类型组合开关和双风机双电源风电闭锁瓦斯电闭锁组合开关。

局部接地极可以设置于巷道水沟内或者其他就近的潮湿处。

设置在水沟中的局部接地极应当用面积不小于0.6m2、厚度不小于3mm 的钢板或者具有同等有效面积的钢管制成，并平放于水沟深处。

设置在其他地点的局部接地极，可以用直径不小于35mm、长度不小于1.5m的钢管制成，管上至少钻20个直径不小于5mm的透孔，并全部垂直埋入底板；也可用直径不小于22mm、长度为1m的2根钢管制成，每根管上钻10个直径不小于5mm的透孔，2根钢管相距不得小于5m，并联后垂直埋入底板，垂直埋深不得小于0.75m。

五、连接主接地极母线，应当采用截面不小于50mm2的铜线，或者截面不小于100mm2的耐腐蚀铁线，或者厚度不小于4mm、截面不小于100mm2的耐腐蚀扁钢。

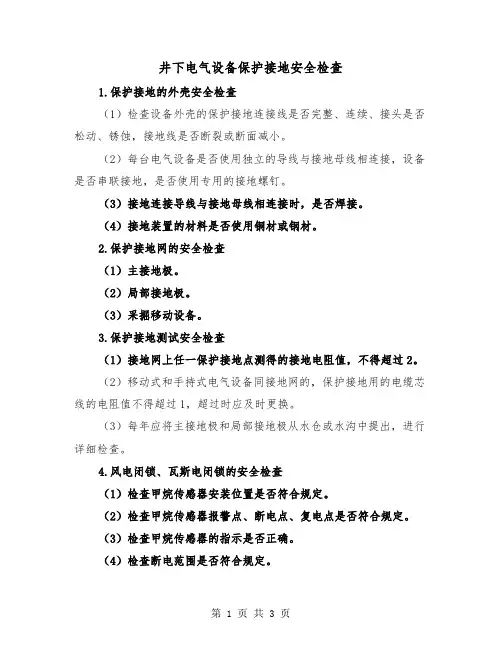

井下电气设备保护接地安全检查1.保护接地的外壳安全检查（1）检查设备外壳的保护接地连接线是否完整、连续、接头是否松动、锈蚀，接地线是否断裂或断面减小。

（2）每台电气设备是否使用独立的导线与接地母线相连接，设备是否串联接地，是否使用专用的接地螺钉。

（3）接地连接导线与接地母线相连接时，是否焊接。

（4）接地装置的材料是否使用铜材或钢材。

2.保护接地网的安全检查（1）主接地极。

（2）局部接地极。

（3）采掘移动设备。

3.保护接地测试安全检查（1）接地网上任一保护接地点测得的接地电阻值，不得超过2。

（2）移动式和手持式电气设备同接地网的，保护接地用的电缆芯线的电阻值不得超过1，超过时应及时更换。

（3）每年应将主接地极和局部接地极从水仓或水沟中提出，进行详细检查。

4.风电闭锁、瓦斯电闭锁的安全检查（1）检查甲烷传感器安装位置是否符合规定。

（2）检查甲烷传感器报警点、断电点、复电点是否符合规定。

（3）检查甲烷传感器的指示是否正确。

（4）检查断电范围是否符合规定。

（5）检查风电闭锁是否完善、可靠。

（6）检查局部通风机安装位置是否正确、供电是否做到三专，是否安装有备用局部通风机。

（7）检查甲烷分站是否有备用电源、功能是否完善。

（8）检查甲烷传感器是否定期调校。

（9）检查在一段时期内瓦斯电闭锁是否有断电异常、甩掉不用的现象。

（10）检查风电闭锁、瓦斯电闭锁相关电气设备安装位置是否合理、防爆功能是否完善。

（11）检查风电闭锁、瓦斯电闭锁相关电气设备相连接的电缆选型是否符合规定。

井下电气设备保护接地安全检查（二）电气设备的接地是保证电气系统安全可靠运行的重要环节，对于井下电气设备来说，接地更是至关重要的。

井下环境复杂，工作条件恶劣，电气设备的安全运行直接关系到工人的生命财产安全。

因此，对井下电气设备的接地进行定期检查是必要的。

首先，对井下电气设备的接地导体进行检查。

接地导体是将设备接地与地面接地联系起来的关键部分。

检查时应仔细检查接地导体是否完好，无损坏、腐蚀等情况，同时还要检查接地导体与设备金属结构的连接是否可靠，确保接地导体能够有效导出电流。

井下电气设备保护接地规定井下电气设备保护接地规定一、电压在36V以上和由于绝缘损坏可能带有危险电压的电气设备的金属外壳、构架，铠装电缆的钢带（钢丝）、铅皮（屏蔽护套）等必须有保护接地。

二、任一组主接地极断开时，井下总接地网上任一保护接地点的接地电阻值，不得超过2Ω。

每一移动式和手持式电气设备至局部接地极之间的保护接地用的电缆芯线和接地连接导线的电阻值，不得超过1Ω。

三、所有电气设备的保护接地装置（包括电缆的铠装、铅皮、接地芯线）和局部接地装置，应当与主接地极连接成1个总接地网。

主接地极应当在主、副水仓中各埋设1块。

主接地极应当用耐腐蚀的钢板制成，其面积不得小于0.75m2、厚度不得小于5mm。

在钻孔中敷设的电缆和地面直接分区供电的电缆，不能与井下主接地极连接时，应当单独形成分区总接地网，其接地电阻值不得超过2Ω。

四、下列地点应当装设局部接地极:（一）采区变电所（包括移动变电站和移动变压器）。

（二）装有电气设备的硐室和单独装设的高压电气设备。

（三）低压配电点或者装有3台以上电气设备的地点。

（四）无低压配电点的采煤工作面的运输巷、回风巷、带式输送机巷以及由变电所单独供电的掘进工作面（至少分别设置1个局部接地极）。

（五）连接高压动力电缆的金属连接装置。

(六）单独安装的馈电开关、各类型组合开关和双风机双电源风电闭锁瓦斯电闭锁组合开关。

局部接地极可以设置于巷道水沟内或者其他就近的潮湿处。

设置在水沟中的局部接地极应当用面积不小于0.6m2、厚度不小于3mm的钢板或者具有同等有效面积的钢管制成，并平放于水沟深处。

设置在其他地点的局部接地极，可以用直径不小于35mm、长度不小于1.5m的钢管制成，管上至少钻20个直径不小于5mm的透孔，并全部垂直埋入底板；也可用直径不小于22mm、长度为1m的2根钢管制成，每根管上钻10个直径不小于5mm的透孔，2根钢管相距不得小于5m，并联后垂直埋入底板，垂直埋深不得小于0.75m。

煤矿井下电气设备保护接地安装规定主要涉及以下几个方面：
1. 接地电阻要求：煤矿井下电气设备的保护接地电阻通常要求保持在一定范围内，一般要求接地电阻小于4 ohm。

2. 接地方式要求：煤矿井下电气设备的保护接地通常采用星形接地方式，即将电气设备的金属外壳与接地系统的主保护接地线连接，形成一定的电位差。

3. 接地线路布置要求：煤矿井下电气设备的保护接地线路应布置在地下矿井中，要求线路布置牢固，不易受到机械挤压和破坏，并与电气设备金属外壳牢固连接。

4. 接地电极要求：煤矿井下电气设备的保护接地电极通常采用专门设计的金属接地极，如耐腐蚀性能好的铜接地极，确保接地电气设备的可靠接地。

5. 接地系统维护要求：煤矿井下电气设备保护接地系统应定期巡视、维护和检测，保持接地系统的良好状态，避免接地电阻过高或接地线路断裂等情况的发生。

需要注意的是，以上规定仅为一般性指导，具体的煤矿井下电气设备保护接地安装规定可能会有所不同，需要根据具体的国家或地区规范进行具体操作。
