第三章距离保护第三章:电网距离保护1.距离保护的定义和基本原理:距离保护:是利用短路时电压、电流同时变化的特征,测量电压与电流的壁纸,反映故障点到保护安装处的距离而工作的保护。
基本原理:按照继电保选择性的要求,安装在线路两端的距离保护仅在下路MN内部故障时,保护装置才应该立即动作,将相应的断路器跳开,而在保护区的反方向或本线路之外正方向短路时,保护装置不应动作。
与电流速断保护一样,为了保证在下级线路的出口处短路时保护不误动作,在保护区的正方向(对于线路MN的M侧保护来说,正方向就是由M指向N的方向)上设定一个小于本线路全长的保护范围,用整定距离Lset来表示。
当系统发生短路故障时,首先判断故障的方向,若故障位于保护区的正方向上,则设法测出故障点到保护安装处的距离Lk,并将Lk与Lset相比较,若Lk小于Lset,说明故障发生在保护范围之内,这时保护应立即动作,跳开相应的断路器;若LK大于Lset,说明故障发生在保护范围之外,保护不应动作,对应的断路器不会跳开。
若故障位于保护区的反方向上,则无需进行比较和测量,直接判断为区外故障而不动作。
}通常情况下,距离保护可以通过测量短路阻抗的方法来间接地测量和判断故障距离。
2.几种继电器的方式:苹果特性:有较高的耐受过渡电阻的能力,耐受过负荷的能力比较差;橄榄特性正好相反。
电抗特性:动作情况至于测量阻抗中的电抗分量有关,与电阻无关,因而它有很强的耐过渡电阻的能力。
但是它本身不具有方向性,且在负荷阻抗情况下也可能动作,所以通常它不能独立应用,而是与其他特性复合,形成具有复合特性的阻抗原件。
电阻特性:通常也与其他特性复合,形成具有复合特性的阻抗原件。
多边形特性:能同时兼顾耐受过渡电阻的能力和躲负荷的能力。
3测量阻抗:Zm定义为保护安装处测量电压Um&与测量电流Im&之比,即Um&/Im& 动作阻抗:使阻抗原件处于临界动作状态对应的阻抗(Zop)。
三电网距离保护1距离保护基本原理与构成1.距离保护的概念短路时,电压电流同时变化,测量到电压与电流的比值就反映了故障点到保护安装处的距离,短路时:电流增大、电压变小、阻抗与电流的关系:故障点与保护安装处越近,阻抗越小,短路电流越大。
阻抗与距离的关系:阻抗与距离成正比,阻抗的单位是欧姆/公里。
距离保护与电流保护的关系:电流保护的范围与距离保护的范围大致相同,电流保护的范围就是用距离来衡量的,电流的保护范围实际反映的是距离的范围。
距离与电流是统一的。
但是,电流保护只用电流值来判断是否故障,距离保护使用电压、电流2个物理量来判断,因此,距离保护更准确.2.测量阻抗、负荷阻抗、短路阻抗、整定阻抗、动作阻抗概念辨析?负荷阻抗:正常运行条件下,额定电压与负荷电流的比值;短路阻抗:短路发生后,保护安装处的残压与流过保护的短路电流的比值(线路的阻抗值);短路阻抗总小于负荷阻抗。
测量阻抗:继电器测量到的电压除以电流,得到的阻抗值;正常运行时,测量阻抗就是负荷阻抗,短路时,测量阻抗就是短路阻抗。
测量阻抗能反应出运行状态。
整定阻抗:能使继电器动作的最大阻抗,是一个定值。
测量阻抗小于整定阻抗,继电器就动作。
阻抗继电器是一个欠量继电器,电流继电器是过量继电器,测量电流大于整定电流时动作。
这是一对对偶关系.动作阻抗:阻抗继电器动作时,测量到的阻抗值。
比如:人为设置整定阻抗是20Ω,只要测量到的阻抗值小于20就可以动作,今天动作了一次,一查故障记录,动作阻抗是10Ω,说明动作准确无误.3.一次阻抗、二次阻抗区别?这里要对比一次电流和二次电流的概念,道理是一样的。
一次阻抗:一次电压与一次电流的比值,二次阻抗:二次电压与二次电流的比值,4.测量阻抗角、负荷阻抗角、短路阻抗角、整定阻抗角、动作阻抗角概念辨析测量阻抗角:测量电压与测量电流的夹角负荷阻抗角:负荷电压与负荷电流的夹角短路阻抗角:短路电压与短路电流的夹角动作阻抗角:继电器动作时,加入继电器的电压与电流的夹角.整定阻抗角:能够使保护动作的最大灵敏角,这是人为设置的,其余都是测量到的。

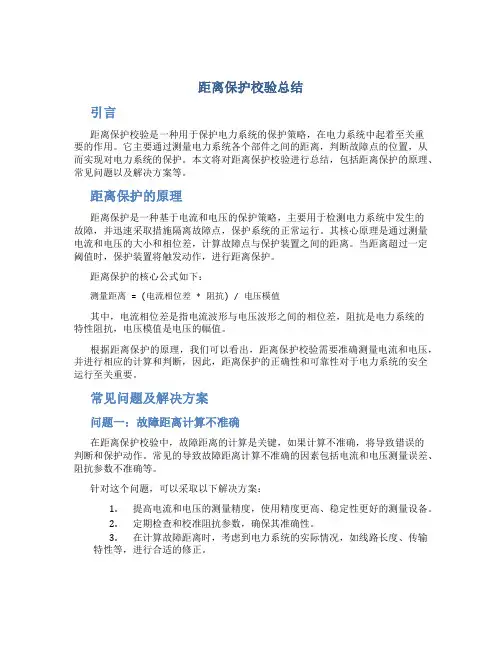

距离保护校验总结引言距离保护校验是一种用于保护电力系统的保护策略,在电力系统中起着至关重要的作用。
它主要通过测量电力系统各个部件之间的距离,判断故障点的位置,从而实现对电力系统的保护。
本文将对距离保护校验进行总结,包括距离保护的原理、常见问题以及解决方案等。
距离保护的原理距离保护是一种基于电流和电压的保护策略,主要用于检测电力系统中发生的故障,并迅速采取措施隔离故障点,保护系统的正常运行。
其核心原理是通过测量电流和电压的大小和相位差,计算故障点与保护装置之间的距离。
当距离超过一定阈值时,保护装置将触发动作,进行距离保护。
距离保护的核心公式如下:测量距离 = (电流相位差 * 阻抗) / 电压模值其中,电流相位差是指电流波形与电压波形之间的相位差,阻抗是电力系统的特性阻抗,电压模值是电压的幅值。
根据距离保护的原理,我们可以看出,距离保护校验需要准确测量电流和电压,并进行相应的计算和判断,因此,距离保护的正确性和可靠性对于电力系统的安全运行至关重要。
常见问题及解决方案问题一:故障距离计算不准确在距离保护校验中,故障距离的计算是关键,如果计算不准确,将导致错误的判断和保护动作。
常见的导致故障距离计算不准确的因素包括电流和电压测量误差、阻抗参数不准确等。
针对这个问题,可以采取以下解决方案:1.提高电流和电压的测量精度,使用精度更高、稳定性更好的测量设备。
2.定期检查和校准阻抗参数,确保其准确性。
3.在计算故障距离时,考虑到电力系统的实际情况,如线路长度、传输特性等,进行合适的修正。
问题二:故障点判断误差较大在距离保护校验中,故障点判断的准确性直接影响到距离保护装置的触发动作。
常见的导致故障点判断误差较大的因素包括传感器安装位置不合理、传感器损坏等。
针对这个问题,可以采取以下解决方案:1.合理选择和安装传感器,确保其能够准确地测量电流和电压。
避免传感器安装在阻抗变化较大的位置,如接地点等。
2.定期检查和维护传感器,确保其运行正常。

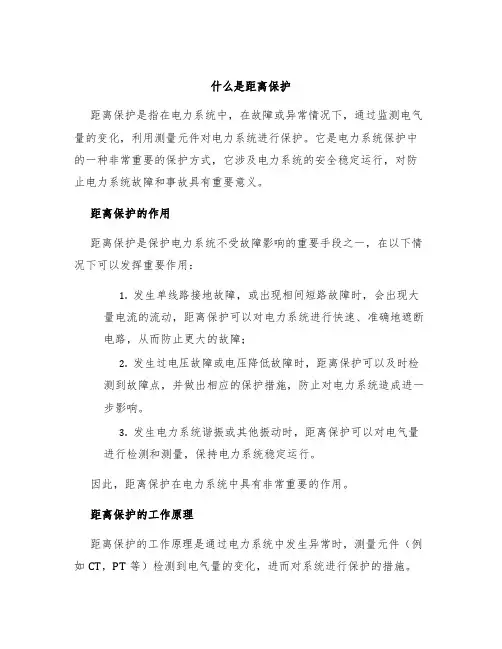

什么是距离保护距离保护是指在电力系统中,在故障或异常情况下,通过监测电气量的变化,利用测量元件对电力系统进行保护。
