路基土石方计算表(带公式)
- 格式:xls
- 大小:25.50 KB
- 文档页数:2

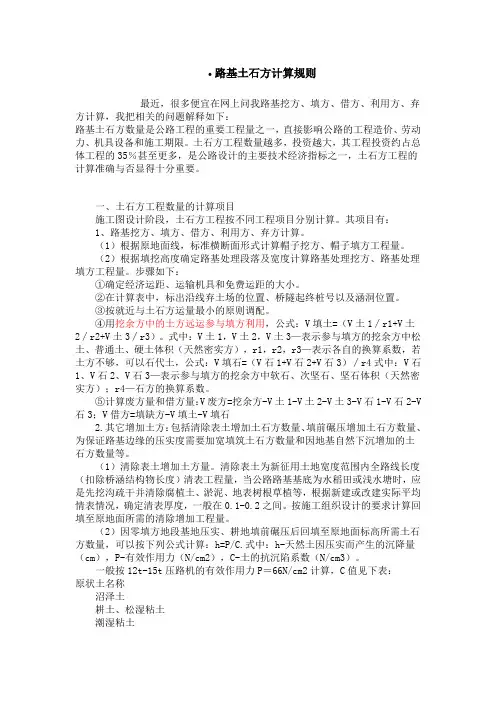

路基土石方计算规则最近,很多便宜在网上问我路基挖方、填方、借方、利用方、弃方计算,我把相关的问题解释如下:路基土石方数量是公路工程的重要工程量之一,直接影响公路的工程造价、劳动力、机具设备和施工期限。
土石方工程数量越多,投资越大,其工程投资约占总体工程的35%甚至更多,是公路设计的主要技术经济指标之一,土石方工程的计算准确与否显得十分重要。
一、土石方工程数量的计算项目施工图设计阶段,土石方工程按不同工程项目分别计算。
其项目有:1、路基挖方、填方、借方、利用方、弃方计算。
(1)根据原地面线,标准横断面形式计算帽子挖方、帽子填方工程量。
(2)根据填挖高度确定路基处理段落及宽度计算路基处理挖方、路基处理填方工程量。
步骤如下:①确定经济运距、运输机具和免费运距的大小。
②在计算表中,标出沿线弃土场的位置、桥隧起终桩号以及涵洞位置。
③按就近与土石方运量最小的原则调配。
④用挖余方中的土方远运参与填方利用,公式:V填土=(V土1∕r1+V土2∕r2+V土3∕r3)。
式中:V土1,V土2,V土3—表示参与填方的挖余方中松土、普通土、硬土体积(天然密实方),r1,r2,r3—表示各自的换算系数,若土方不够,可以石代土,公式:V填石=(V石1+V石2+V石3)∕r4式中:V石1、V石2、V石3—表示参与填方的挖余方中软石、次坚石、坚石体积(天然密实方);r4—石方的换算系数。
⑤计算废方量和借方量:V废方=挖余方-V土1-V土2-V土3-V石1-V石2-V 石3;V借方=填缺方-V填土-V填石2.其它增加土方:包括清除表土增加土石方数量、填前碾压增加土石方数量、为保证路基边缘的压实度需要加宽填筑土石方数量和因地基自然下沉增加的土石方数量等。
(1)清除表土增加土方量。
清除表土为新征用土地宽度范围内全路线长度(扣除桥涵结构物长度)清表工程量,当公路路基基底为水稻田或浅水塘时,应是先挖沟疏干并清除腐植土、淤泥、地表树根草植等,根据新建或改建实际平均情表情况,确定清表厚度,一般在0.1-0.2之间。
路基土石方计算方法和公式及常规土方计价规则路基土石方计算方法及公式路基土石方是公路工程的一项主要工程量,在公路设计和路线方案比较中,路基土石方数量的多少是评价公路测设质量的主要技术经济指标之一。
在编制公路施工组织计划和工程概预算时,还需要确定分段和全线路基土石方数量。
地面形状是很复杂的,填、挖方不是简单的几何体,所以其计算只能是近似的,计算的精确度取决于中桩间距、测绘横断面时采点的密度和计算公式与实际情况的接近程度等。
计算时一般应按工程的要求,在保证使用精度的前提下力求简化。
一、横断面面积计算路基的填挖断面面积,是指断面图中原地面线与路基设计线所包围的面积,高于地面线者为填,低于地面线者为挖,两者应分别计算。
通常采用积距法和坐标法。
1.积距法:如图4-5将断面按单位横宽划分为若干个梯形和三角形,每个小条块的面积近似按每个小条块中心高度与单位宽度的乘积:Ai=b hi则横断面面积: A =b h1+b h2 +b h3 +… +b hn =b ∑ hi当 b = 1m 时,则 A 在数值上就等于各小条块平均高度之和∑ hi 。
2.坐标法:如图4-6已知断面图上各转折点坐标(xi,yi), 则断面面积为:A = [∑(xi yi+1-xi+1yi ) ] 1/2坐标法的计算精度较高,适宜用计算机计算。
二、土石方数量计算路基土石方计算工作量较大,加之路基填挖变化的不规则性,要精确计算土石方体积是十分困难的。
在工程上通常采用近似计算。
即假定相邻断面间为一棱柱体,则其体积为:V=(A1+A2)式中:V —体积,即土石方数量(m3);A1、A2 —分别为相邻两断面的面积(m2);L —相邻断面之间的距离(m)。
此种方法称为平均断面法,如图4-7。
用平均断面法计算土石方体积简便、实用,是公路上常采用的方法。
但其精度较差,只有当A1、A2相差不大时才较准确。
当A1、A2相差较大时,则按棱台体公式计算更为接近,其公式如下:V= (A1+A2) L (1+ )式中:m = A1 / A2 ,其中A1 <A2 。
路基土石方计算公式及相关要求(计划统计用)杨海波第一章路基土石方统计相关要求1、根据填筑类型和填料划分各个施工段,并采用相应的公式;2、填土标高资料通过测量得出;3、涵洞、通道所占体积、涵通台背回填均要扣除;4、桥梁端头按照实际填筑里程段计算;5、所有公式均列在计算表中,不允许用计算器计算,导致无追溯性;第二章路基土石方统计计算公式一、名称解释H面:路面标高;H测:实测填筑标高;H原:清表后原地面标高;梯形上底宽:L上;梯形下底宽:L下;填筑面积:S。
我所画断面图仅为示意图,且根据№1合同段图纸统计得出,具体请参阅各标图纸第二册路基标准横断面图,并予以更新;二、非膨胀土填方段上底宽:L上=28+3*(H面-H测);下底宽:L下=28+3*(H面-H原);填筑面积:S=(L上+L下)*(H测-H原)/2;备注:正常段路面宽度按照28米计算,加宽段则按照实际宽度计算;三、非膨胀土路堑段H原=(H原左+H原右)/2(如果清表后左右侧原地面标高不一致,用左右侧平均原地面标高计算);上底宽:L上=28+1.6*2+2*(H原-H面);下底宽:L下=28+1.6*2+2*(H测-H面);填筑面积:S=(L上+L下)*(H原-H测)/2;备注:正常段路面宽度按照28+1.6*2米计算,加宽段则按照实际宽度计算;四、弱膨胀土填方段1、当填筑总高度H<6m,公式与“二、非膨胀土填方段”完全相同;2、当填筑总高度H>6m(1)填土在1:1.75部位时上底宽:L上=28+(H面-H测)*1.5*2+4+(H面- H测-6)*0.25*2;下底宽:L下=28+(H面-H原)*1.5*2+4+(H面- H原-6)*0.25*2;填筑面积:S=(L上+L下)*(H测-H原)/2;备注:正常段路面宽度按照28米计算,加宽段则按照实际宽度计算;(2)填土在1:1.5部位时,与“二、非膨胀土填方段”公式基本相同,在此基础上加上两个小梯形面积;单个小梯形面积为:(2+2+(H面-H原-6)*0.25)*(H面-H原-6)/2;五、弱膨胀土路堑段;中膨胀土路堑段1、当填筑总高度H<6m,公式与“三、非膨胀土路堑段”基本相同,仅路面设计宽度变更为“28+2.1*2”;2、当填筑总高度H>6m(1)填土在1:1.75部位时,上底宽:L上=28+2.1*2+2*1.5*6+4+(H原-H面-6)*1.75*2;下底宽:L下=28+2.1*2+2*1.5*6+4+(H测-H面-6)*1.75*2;填筑面积:S=(L上+L下)*(H原-H测)/2;(2)填土在1:1.5部位时两个梯形相加S= S上面+ S下面○上面梯形上底宽:L上=28+2.1*2+2*1.5*6+4+(H原-H面-6)*1.75*2;下底宽:L下=28+2.1*2+2*1.5*6+4;填筑面积:S上面=(L上+L下)*(H原-H面-6)/2;○下面梯形上底宽:L上=28+2.1*2+2*1.5*6+4;下底宽:L下=28+2.1*2+2*1.5*(H测-H面);填筑面积:S下面=(L上+L下)*(6-H测+H面)/2;六、岩石路堑段1、当填筑总高度H<1.5m,且为“微风化粘土岩、沙砾岩、云母石英片岩”上底宽:L上=28+1.6*2+2*0.75*(H原-H面);下底宽:L下=28+1.6*2+2*0.75*(H测-H面);填筑面积:S=(L上+L下)*(H原-H测)/2;2、当填筑总高度H<1.5m,且为“残坡积土、强风化粘土岩、膨胀性粘土”上底宽:L上=28+1.6*2+2*1*(H原-H面);下底宽:L下=28+1.6*2+2*1*(H测-H面);填筑面积:S=(L上+L下)*(H原-H测)/2;3、当填筑总高度H>1.5m(1)填土在1:0.75部位时,上底宽:L上=28+2.1*2+2*0.5*1.5+4+(H原-H面-1.5)*0.75*2;下底宽:L下=28+2.1*2+2*0.5*1.5+4+(H测-H面-1.5)*0.75*2;填筑面积:S=(L上+L下)*(H原-H测)/2;(2)填土在1:0.5部位时两个梯形相加S= S上面+ S下面○上面梯形上底宽:L上=28+2.1*2+2*0.5*1.5+4+(H原-H面-1.5)*0.75*2;下底宽:L下=28+2.1*2+2*0.5*1.5+4;填筑面积:S上面=(L上+L下)*(H原-H面-1.5)/2;○下面梯形上底宽:L上=28+2.1*2+2*0.5*1.5+4;下底宽:L下=28+2.1*2+2*0.5*(H测-H面);填筑面积:S下面=(L上+L下)*(1.5-H测+H面)/2;七、匝道路段由于数量少,由各个总监办把关自行计算,但是必须附上计算草图和公式备查;。

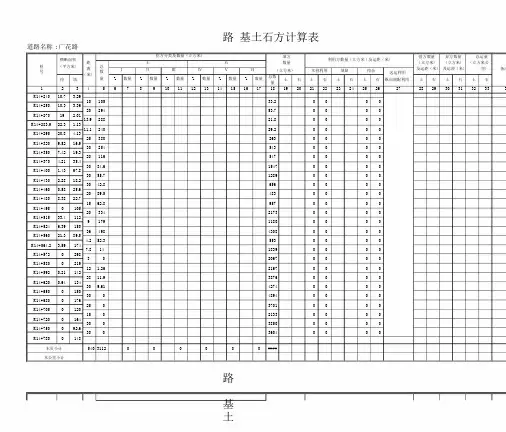

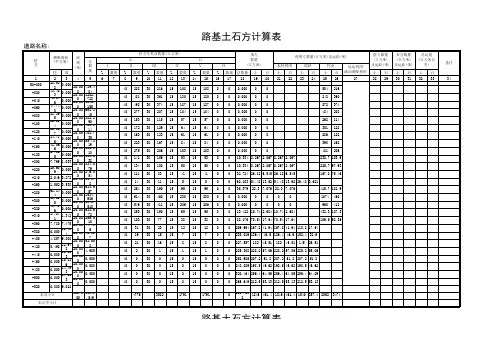

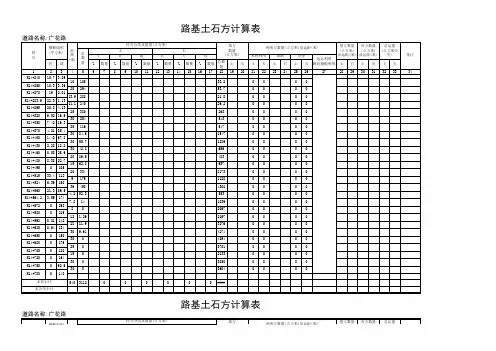

道路名称 : 广花路路基土石方计算表横断面积距桩( 平方米)总离号数( 米)挖填量12345 K14+24010.7 3.2910105 K14+25010.3 3.3620294 K14+27019 2.0113.9288 K14+283.922.3 1.1311.1240 K14+29520.8 4.1325380 K14+3209.5216.930254 K14+3507.4219.320116 K14+370 4.2135.43084.6 K14+400 1.4367.83055.7 K14+430 2.2818.23042.8 K14+4600.5825.62089.5 K14+4808.3822.71562.8 K14+495010520334 K14+51533.41129179 K14+524 6.3915036498 K14+56021.389.54.252.3 K14+564.2 3.591747.814 K14+572029880 K14+580021912 1.26 K14+5920.211422811.9 K14+6200.64134309.61 K14+6500150300 K14+6800176250 K14+7050120150 K14+7200164300 K14+750092.6300 K14+7800148挖方分类及数量 ( 立方米)土石ⅠⅡⅢⅣⅤⅥ% 数量%数量%数量%数量%数量%数量67891011121314151617填方利用方数量 ( 立方米 ) 及运距 ( 米)数量( 立方米)本桩利用填缺挖余远运利用总数土石土石土石土石纵向调配利用量1819202122232425262733.2000053.7000021.8000029.200002630000543000054700001547000012890000656000048300009570000217300001180000043080000553000018390000206700002167000038760000427400004894000037010000213300003850000036040000借方数量弃方数量总运量( 立方米)( 立方米)( 立方米公及运距 ( 米)及运距 ( 米)里)备注土石土石土石2829303132333本页小计540 3112本公里小计000000####路基土石方计算表道路名称 : 广花路横断面积挖方分类及数量 ( 立方米)填方利用方数量 ( 立方米 ) 及运距 ( 米)借方数量弃方数量总运量数量( 立方米)( 立方米)( 立方米公( 平方米)( 立方米)及运距 ( 米) 及运距 ( 米)里)离号( 米)横断面积距桩( 平方米)总离号数( 米)量挖填12345 K14+810093.619.80 K14+829.78013630.20 K14+8600123300 K14+8900109200 K14+910095.419.80 K14+929.78090.419.4 4.77 K14+949.170.4977.219.420 K14+968.56 1.5768.931.4199 K15+00011.13630168 K15+0300.148.62020.9 K15+050242.818.620.5 K15+068.560.211518.51 3.55 K15+077.070.628815.118.3 K15+092.15 1.8127.612.547.3 K15+104.65 5.7747.33086.5 K15+134.65053.7200 K15+154.65049.8200 K15+174.65050.6200.47 K15+194.650.0537.223.5156 K15+218.1513.212.726.5176 K15+244.650.0636.424.3 5.46 K15+268.90.3929.724.1 4.97 K15+292.990.0333.829.771.5 K15+322.65 4.797.1232146 K15+354.65 4.3320.827556 K15+381.6836.89.7424.4770 K15+406.0826.311.1填方利用方数量 ( 立方米 ) 及运距 ( 米)土石数量ⅠⅡⅢⅣⅤⅥ( 立方米)本桩利用填缺挖余远运利用总数%数量%数量%数量%数量%数量%数量土石土石土石土石纵向调配利用量67891011121314151617181920212223242526272270000039200000348900002046000018380000162500001416000016490000127000009140000180200001019000087200004680000151500001035000010040000878000058600006500000801000076400006060000447000041300002540000借方数量弃方数量总运量( 立方米)( 立方米)( 立方米公及运距 ( 米)及运距 ( 米)里)备注土石土石土石2829303132333本页小计220224本公里小计7603335000000####000000####路基土石方计算表道路名称 : 广花路横断面积挖方分类及数量 ( 立方米)填方利用方数量 ( 立方米 ) 及运距 ( 米)距土石数量桩( 平方米)总离ⅠⅡⅢⅣⅤⅥ( 立方米)本桩利用填缺挖余号数远运利用( 米)总数量%%%%%%纵向调配利用挖填数量数量数量数量数量数量土石土石土石土石量123456789101112131415161718192021222324252627借方数量弃方数量总运量( 立方米)( 立方米)( 立方米公及运距 ( 米)及运距 ( 米)里)备注土石土石土石2829303132333K15+430.424.611.1 K15+454.5223.624.158********15.2 K15+467.111.612.622114500007.86 K15+481.7318.314.621985.900003.88 K15+497.6717.415.9284498000058.6 K15+508.8443.111.2338468000025.3 K15+533.1911.424.4664748000036.1 K15+557.759.4424.6256929000039.5 K15+581.8214.324.1286780000025.3 K15+614.659.7532.8395740000019.8 K15+644.65 4.0630207549000016.8 K15+674.6511.63023529900003.11 K15+704.658.963030914000006.22 K15+734.65 4.98302091189000073 K15+764.658.97302091827000048.8 K15+791.6511.92728276800008.1 K15+814.6512.22327817300006.92 K15+844.6514.13039622900008.36 K15+874.6510.73037324900008.26 K15+893.6513.71923210400002.66 K15+924.65 5.9331304228000012 K15+954.65453076321900002.58 K15+984.6511.73085012400005.69 K16+014.656.393027122100009.06 K16+028.6515.3141528000002.37 K16+054.658.262630612300007.09302452140000 K16+084.658.087.15本页小计5585433000000####本公里小计路基土石方计算表道路名称 : 广花路横断面积挖方分类及数量 ( 立方米)距土石桩( 平方米)总离ⅠⅡⅢⅣⅤⅥ号数( 米)量%%%%%%挖填数量数量数量数量数量数量1234567891011121314151617 K16+114.65 4.138.8422.192.1K16+136.79 4.198.6717.9106K16+154.657.69 5.3120120K16+174.65 4.3312.5填方利用方数量 ( 立方米 ) 及运距 ( 米)数量( 立方米)本桩利用填缺挖余远运利用总数土石土石土石土石纵向调配利用量18192021222324252627194000012500001780000借方数量弃方数量总运量( 立方米)( 立方米)( 立方米公及运距 ( 米)及运距 ( 米)里)备注土石土石土石2829303132333K16+174.65 4.3312.51332000000 20K16+194.658.937.4791.6114000012.1K16+206.79 6.1611.3174299000027.9K16+234.65 6.3310.11222060000 20K16+254.65 5.8710.575265000019.4K16+274.06 1.8516.93.0211500003.09K16+277.150.157.41.55719000017.5K16+294.650.0724.84.64557000023K16+317.650.3323.611.2497000023.7K16+341.330.6218.310.3493000023.3K16+364.650.2723.919.4358000020K16+384.65 1.6711.812.595.900007K16+391.65 1.9115.618.8449000019.7K16+411.3303001055000033.3K16+444.61033.40.08843000030K16+474.610.0122.841.6727000030K16+504.61 2.7725.642.1802000030K16+534.610.0427.80.65803000030K16+564.61025.701350000 5K16+569.61028.1043390000 25K16+594.610319054270000 30K16+624.61042.8010780000 30K16+654.61029.10.58755000030K16+684.610.0421.2本页小计67772020000009605本公里小计路基土石方计算表道路名称 : 广花路横断面积挖方分类及数量 ( 立方米)距土石桩( 平方米)总离ⅠⅡⅢⅣⅤⅥ号数( 米)挖填量1234567891011121314151617K16+714.6132.6 3.1122438 K16+736.617.22 6.9428156 K16+764.61 3.898.953065.1 K16+794.610.451520 5.49 K16+814.610.113.78 1.64 K16+822.610.3112.61.050.82 K16+823.66 1.268.9426.338.1填方利用方数量 ( 立方米 ) 及运距 ( 米)数量( 立方米)本桩利用填缺挖余远运利用总数土石土石土石土石纵向调配利用量181920212223242526271110000223000036000002870000105000011.300002450000借方数量弃方数量总运量( 立方米)( 立方米)( 立方米公及运距 ( 米)及运距 ( 米)里)备注土石土石土石2829303132333K16+850 1.6426.338.12450000 9.69K16+880 2.063055.53290000 12.3K16+900 2.022040.92740000 15.1K16+923.660.5723.730.74170000 20.1K16+9459.2521.31054200000 19.2K16+966.853.921.86894720000 24.1K16+98534.518.28053710000 16.7K17+009.9426.424.97603120000 8.37K17+04024.730.176******** 7.04K17+070 1.67303962500000 9.62K17+080 1.281014.71380000 18K17+08808 5.11500000 19.4K17+109.94021.90459000022.4K17+140030.106970000 24K17+1700.1330 1.897390000 25.3K17+200030 1.899460000 37.8K17+230 1.893028.37770000 14K17+2600.193031.24410000 15.4K17+290030 2.95190000 19.2300.216310000K17+3200.0122.9本页小计5881518000000####本公里小计路基土石方计算表道路名称 : 广花路横断面积挖方分类及数量 ( 立方米)距土石桩( 平方米)总离ⅠⅡⅢⅣⅤⅥ号数( 米)量%%%%%%挖填数量数量数量数量数量数量1234567891011121314151617K17+331029.128.40K17+359.4046.3250K17+384.4060.980K17+392.4043.227.636.4K17+420 2.6326.530106K17+450 4.4415.72556.2K17+4750.0614.525127K17+50010.1 3.1630267K17+5307.73 5.2230247K17+5608.75 6.5232.6174K17+592.6 1.9316.2填方利用方数量 ( 立方米 ) 及运距 ( 米)数量( 立方米)本桩利用填缺挖余远运利用总数土石土石土石土石纵向调配利用量18192021222324252627 107000001340000041600009620000632000037600002200000126000017600003710000借方数量弃方数量总运量( 立方米)( 立方米)( 立方米公及运距 ( 米)及运距 ( 米)里)备注土石土石土石2829303132333K17+592.6 1.9316.226.7584000027.4K17+6200.0226.40.19825000024.9K17+644.94039.701132000025.6K17+670.5048.801352000029.5K17+700042.8132950000024.9K17+724.9410.633.4358462000025.1K17+75018 3.499083180000 30K17+78042.517.71073673000030.3K17+810.2928.326.7524921000029.7K17+840 6.9435.31699420000 30K17+870 4.3327.569.4550000020K17+890 2.6127.510.516500005.64K17+895.64 1.1231.14.152300007.36K17+90301110.0173.900000.9K17+903.90.0153.40.181444000026.1K17+930057.3010930000 20K17+950052本页小计5973813000000####本公里小计道路名称 : 广花路路基土石方计算表横断面积距桩( 平方米)总离号数( 米)量挖填12345 K17+975.64036.724.40 K18+000051.932.50 K18+032.5052.927.50 K18+060022.330 5.08 K18+0900.3412.73054.1 K18+120 3.27 5.6230200 K18+15010.1 3.2126.2155 K18+176.2 1.820.733.888.7 K18+210 3.458.333053.9 K18+2400.1520.63018.3 K18+270 1.078.913049.2 K18+300 2.219.461829.2 K18+318 1.03108 4.54 K18+3260.1162411.8挖方分类及数量 ( 立方米)填方利用方数量 ( 立方米 ) 及运距 ( 米)土石数量ⅠⅡⅢⅣⅤⅥ( 立方米)本桩利用填缺挖余远运利用总数%数量%数量%数量%数量%数量%数量土石土石土石土石纵向调配利用量678910111213141516171819202122232425262710790000170400001034000052600002750000132000031300004900000435000044300002750000175000010400003380000借方数量弃方数量总运量( 立方米)( 立方米)( 立方米公及运距 ( 米)及运距 ( 米)里)备注土石土石土石2829303132333K18+3500.892411.8 12.2K18+370 2.162030.5 20.5K18+393.33 2.8223.358.1 16.5K18+4200.5526.744.9 21.9K18+450 6.3530103 32.3K18+463.3318.313.3165 35.5K18+49025.326.7582 30.4K18+52020.230683 28.6K18+540.9618.421405 30.9K18+57023.929614 27.8K18+60034.930882 19.6K18+618.5951.718.6805 13.131.41792K18+65062.40本页小计5804253本公里小计3000####道路名称 : 广花路3380000327000043100005120000813000045200008790000885000062400008520000711000030400002060000000000####000000####路基土石方计算表横断面积桩( 平方米)号挖填123 K18+67081.90 K18+688.591140 K18+7001370 K18+7301570 K18+7601660 K18+7771640 K18+8001250 K18+8301040 K18+86085.40 K18+88780.60 K18+92048.30 K18+94033.20.36 K18+95028.40.6 K18+98012.8 3.03 K19+00016.4 2.42 K19+020 2.8925.9 K19+027.6 1.6434.9 K19+028.3084.9距离总( 米)数量4518.6 182211.4 143430441530484217280423332330342830284027224133212520815103083061720292201937.6 17.20.7 0.57挖方分类及数量 ( 立方米)填方利用方数量 ( 立方米 ) 及运距 ( 米)土石数量ⅠⅡⅢⅣⅤⅥ( 立方米)本桩利用填缺挖余远运利用总数%数量%数量%数量%数量%数量%数量土石土石土石土石纵向调配利用量6789101112131415161718192021222324252627000000000000000000000000000000000000000000000000003.5600004.77000054.4000054.500002830000231000041.90000借方数量弃方数量总运量( 立方米)( 立方米)( 立方米公及运距 ( 米)及运距 ( 米)里)备注土石土石土石2829303132333K19+028.3084.968.51151000021.7K19+050 6.3121.21723970000 30K19+080 5.17 5.2388.2400000032K19+1120.3419.76.39930000038K19+150029.202400000 8K19+158030.726.8756000032K19+190 1.6816.525.6630000030K19+2200.0325.40.86532000018K19+2380.0633.70.5817100006K19+2440.1323.4本页小计6708278000000####本公里小计道路名称 : 广花路路基土石方计算表横断面积距桩( 平方米)总离号数( 米)量挖填12345 K19+2700.0119.228.10.14 K19+298.1021.333.7 1.98 K19+331.790.1222.628.2 1.66 K19+360033.730534 K19+39035.634.821.8476 K19+411.798.0645.528.2148 K19+440 2.4145.918.522.3 K19+458.501412.5 2.03 K19+461 1.6257.52994.1 K19+490 4.8749.125.3126 K19+515.34 5.0651.510.7225 K19+52637.137.9141140 K19+54012613.7203289 K19+5602030202623 K19+58059.226.120821 K19+60022.920.118.9401 K19+618.8819.519.221.1331 K19+64011.915.930973 K19+67053 3.4728.92403 K19+698.88113020.52293 K19+719.3411109.481065挖方分类及数量 ( 立方米)土石ⅠⅡⅢⅣⅤⅥ% 数量%数量%数量%数量%数量%数量67891011121314151617填方利用方数量 ( 立方米 ) 及运距 ( 米)数量( 立方米)本桩利用填缺挖余远运利用总数土石土石土石土石纵向调配利用量181920212223242526275680000739000079300001027000087400001289000017330000249000015460000127500004770000362000013700002610000462000037100003700000290000050.100000000000000借方数量弃方数量总运量( 立方米)( 立方米)( 立方米公及运距 ( 米)及运距 ( 米)里)备注土石土石土石2829303132333K19+728.821149.481065 0K19+759.3412430.53629 0K19+779.34134202579 0K19+798.8216319.52888 0K19+819.3416620.53372 0.6924.93969K19+844.24153 3.49本页小计330####本公里小计1000####道路名称 : 广花路000000000000000000007.090000520000000000117000000####路基土石方计算表横断面积距桩( 平方米)总离号数( 米)量挖填12345 K19+869.34143 3.1420.32724 K19+889.661257.0629.72663 K19+919.3454.2 1.3222.8827 K19+942.1418.3 6.74467.4 K19+946.1415.4 5.7213.5168 K19+959.669.53 5.8129.7141 K19+989.34026.2300 K20+019.34027.9300 K20+049.34024.93044.8 K20+079.34 2.99193053.8 K20+109.340.629.420258 K20+129.3425.210.816.9379 K20+146.2619.6 2.6326.61036 K20+172.8458.403195 K20+175.8471.5023.52147 K20+199.34111016.91743 K20+216.2694.7023.11635 K20+239.34470.0128.6941 K20+267.9818.7 4.7621.4340 K20+289.3413.1 6.130.41035 K20+319.755.1 1.6229.6955 K20+349.349.349.2120143 K20+369.34 4.9412.118.550.8 K20+387.840.559.91.860.58 K20+389.70.0818.5挖方分类及数量 ( 立方米)土石ⅠⅡⅢⅣⅤⅥ% 数量%数量%数量%数量%数量%数量67891011121314151617填方利用方数量 ( 立方米 ) 及运距 ( 米)数量( 立方米)本桩利用填缺挖余远运利用总数土石土石土石土石纵向调配利用量181920212223242526271040000124000091.8000024.9000078000047500008110000791000065800007260000402000011400003500000000000000000000.11000068.300001160000117000016000002130000203000026.40000借方数量弃方数量总运量( 立方米)( 立方米)( 立方米公及运距 ( 米)及运距 ( 米)里)备注土石土石土石2829303132333K20+389.70.0818.5178443000029.6K20+419.331211.44674860000 36K20+455.331415.6本页小计5606661000000####本公里小计道路名称 : 广花路路基土石方计算表横断面积距桩( 平方米)总离号数( 米)量挖填12345 K20+489.33031.415.20 K20+504.53028.912.50 K20+517.03019.832.30 K20+549.33030.330 5.54 K20+579.330.3743.730846 K20+609.3356.122.830841 K20+639.330.0189.334.586.4 K20+673.83515.425.583.7 K20+699.33 1.5784.53060.8 K20+729.33 2.4980.82049.7 K20+749.33 2.4876.730154 K20+779.337.7817.430210 K20+809.33 6.2511730218 K20+839.338.2810330233 K20+869.337.2410820202 K20+889.3313108221887 K20+911.33159108186.1 K20+912.3313.61099.2111 K20+921.5310.593.827.8174 K20+949.33 2.0549.53031.9 K20+979.330.0761.43021.7 K21+009.33 1.38573061.8 K21+039.33 2.7547.91438.5 K21+053.33 2.757.5536223 K21+089.339.65 4.4130345 K21+119.3313.331.230634 K21+149.3328.924.3挖方分类及数量 ( 立方米)填方利用方数量 ( 立方米 ) 及运距 ( 米)土石数量ⅠⅡⅢⅣⅤⅥ( 立方米)本桩利用填缺挖余远运利用总数%数量%数量%数量%数量%数量%数量土石土石土石土石纵向调配利用量6789101112131415161718192021222324252627458000030400008090000111000009980000168200001806000012740000247900001575000014120000202100003302000031580000215800002382000010800009310000199200001664000017750000157400003880000215000053400008320000借方数量弃方数量总运量( 立方米)( 立方米)( 立方米公及运距 ( 米)及运距 ( 米)里)备注土石土石土石2829303132333本页小计586 ####0000006347本公里小计路基土石方计算表道路名称 : 广花路横断面积挖方分类及数量 ( 立方米)距土石桩( 平方米)总离ⅠⅡⅢⅣⅤⅥ号数( 米)量%%%%%%挖填数量数量数量数量数量数量1234567891011121314151617 K21+179.3321.823.140934K21+219.3324.922.630797K21+249.3328.223.120648K21+269.3336.50.89本页小计633####000000本公里小计填方利用方数量 ( 立方米 ) 及运距 ( 米)数量( 立方米)本桩利用填缺挖余远运利用总数土石土石土石土石纵向调配利用量18192021222324252627914000068400002400000####借方数量弃方数量总运量( 立方米)( 立方米)( 立方米公及运距 ( 米)及运距 ( 米)里)备注土石土石土石2829303132333路基土石方计算表道路名称 : 广花路横断面积桩( 平方米) 号挖填123本页小计本公里小计距离总( 米)数量4 5493 77902273 ####挖方分类及数量 ( 立方米)土石ⅠⅡⅢⅣⅤⅥ%数量%数量%数量%数量%数量%数量67891011121314151617000000000000填方数量( 立方米)总数土量1819########利用方数量 ( 立方米 ) 及运距 ( 米)本桩利用填缺挖余石土石土石土石远运利用20212223242526纵向调配利用借方数量弃方数量总运量( 立方米)( 立方米)( 立方米公及运距 ( 米)及运距 ( 米)里)备注土石土石土石2829303132333。

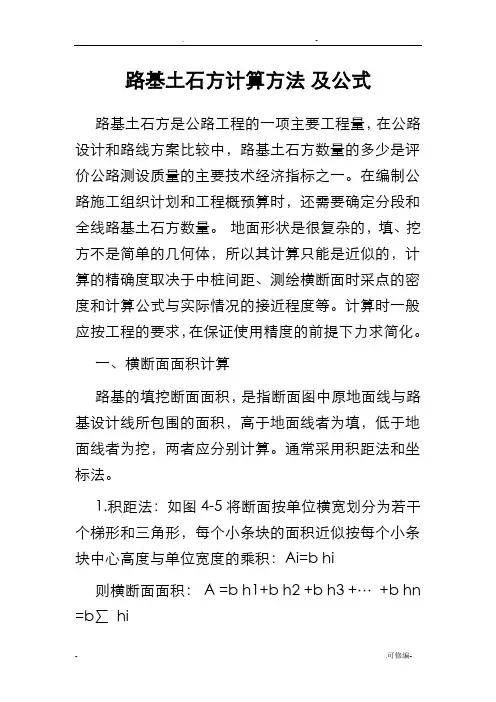

路基土石方计算方法及公式路基土石方是公路工程的一项主要工程量,在公路设计和路线方案比较中,路基土石方数量的多少是评价公路测设质量的主要技术经济指标之一。
在编制公路施工组织计划和工程概预算时,还需要确定分段和全线路基土石方数量。
地面形状是很复杂的,填、挖方不是简单的几何体,所以其计算只能是近似的,计算的精确度取决于中桩间距、测绘横断面时采点的密度和计算公式与实际情况的接近程度等。
计算时一般应按工程的要求,在保证使用精度的前提下力求简化。
一、横断面面积计算路基的填挖断面面积,是指断面图中原地面线与路基设计线所包围的面积,高于地面线者为填,低于地面线者为挖,两者应分别计算。
通常采用积距法和坐标法。
1.积距法:如图4-5将断面按单位横宽划分为若干个梯形和三角形,每个小条块的面积近似按每个小条块中心高度与单位宽度的乘积:Ai=b hi则横断面面积: A =b h1+b h2 +b h3 +… +b hn =b ∑ hi当 b = 1m 时,则 A 在数值上就等于各小条块平均高度之和∑ hi 。
2.坐标法:如图4-6已知断面图上各转折点坐标(xi,yi), 则断面面积为:A = [∑(xi yi+1-xi+1yi ) ] 1/2坐标法的计算精度较高,适宜用计算机计算。
二、土石方数量计算路基土石方计算工作量较大,加之路基填挖变化的不规则性,要精确计算土石方体积是十分困难的。
在工程上通常采用近似计算。
即假定相邻断面间为一棱柱体,则其体积为:V=(A1+A2)式中:V —体积,即土石方数量(m3);A1、A2 —分别为相邻两断面的面积(m2);L —相邻断面之间的距离(m)。
此种方法称为平均断面法,如图4-7。
用平均断面法计算土石方体积简便、实用,是公路上常采用的方法。
但其精度较差,只有当A1、A2相差不大时才较准确。
当A1、A2相差较大时,则按棱台体公式计算更为接近,其公式如下:V= (A1+A2) L (1+ )式中:m = A1 / A2 ,其中A1 <A2 。

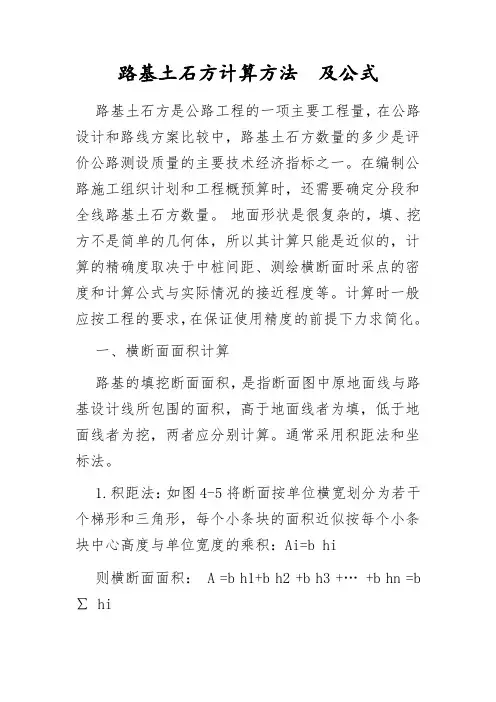

路基土石方计算方法及公式路基土石方是公路工程的一项主要工程量,在公路设计和路线方案比较中,路基土石方数量的多少是评价公路测设质量的主要技术经济指标之一。
在编制公路施工组织计划和工程概预算时,还需要确定分段和全线路基土石方数量。
地面形状是很复杂的,填、挖方不是简单的几何体,所以其计算只能是近似的,计算的精确度取决于中桩间距、测绘横断面时采点的密度和计算公式与实际情况的接近程度等。
计算时一般应按工程的要求,在保证使用精度的前提下力求简化。
一、横断面面积计算路基的填挖断面面积,是指断面图中原地面线与路基设计线所包围的面积,高于地面线者为填,低于地面线者为挖,两者应分别计算。
通常采用积距法和坐标法。
1.积距法:如图4-5将断面按单位横宽划分为若干个梯形和三角形,每个小条块的面积近似按每个小条块中心高度与单位宽度的乘积:Ai=b hi则横断面面积:A =b h1+b h2 +b h3 +…+b hn =b∑hi当b = 1m 时,则A 在数值上就等于各小条块平均高度之和∑hi 。
2.坐标法:如图4-6已知断面图上各转折点坐标(xi,yi), 则断面面积为:A = [∑(xi yi+1-xi+1yi ) ] 1/2坐标法的计算精度较高,适宜用计算机计算。
二、土石方数量计算路基土石方计算工作量较大,加之路基填挖变化的不规则性,要精确计算土石方体积是十分困难的。
在工程上通常采用近似计算。
即假定相邻断面间为一棱柱体,则其体积为:V=(A1+A2)式中:V —体积,即土石方数量(m3);A1、A2 —分别为相邻两断面的面积(m2);L —相邻断面之间的距离(m)。
此种方法称为平均断面法,如图4-7。
用平均断面法计算土石方体积简便、实用,是公路上常采用的方法。
但其精度较差,只有当A1、A2相差不大时才较准确。
当A1、A2相差较大时,则按棱台体公式计算更为接近,其公式如下:V=(A1+A2) L (1+ )式中:m = A1 / A2 ,其中A1 <A2 。

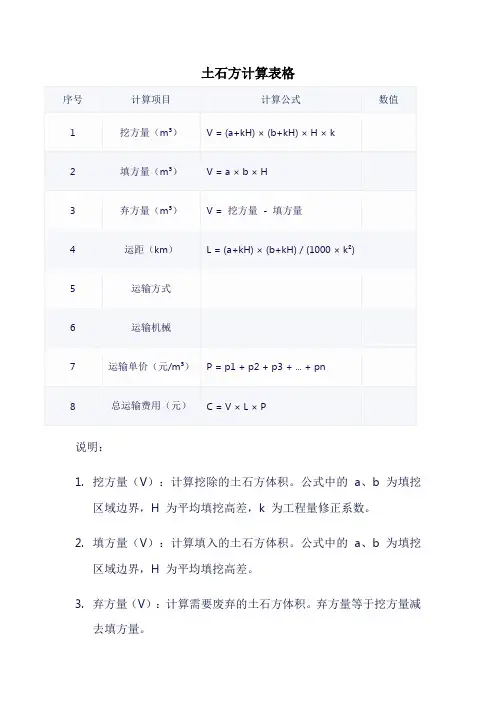

土石方计算表格
说明:
1.挖方量(V):计算挖除的土石方体积。
公式中的a、b 为填挖
区域边界,H 为平均填挖高差,k 为工程量修正系数。
2.填方量(V):计算填入的土石方体积。
公式中的a、b 为填挖
区域边界,H 为平均填挖高差。
3.弃方量(V):计算需要废弃的土石方体积。
弃方量等于挖方量减
去填方量。
4.运距(L):计算土石方的平均运输距离。
公式中的a、b 为填挖
区域边界,H 为平均填挖高差,k 为工程量修正系数。
5.运输方式:选择合适的运输方式,如自卸汽车、挖掘机、装载机
等。
6.运输机械:填写使用的运输机械类型和数量。
7.运输单价(P):根据实际情况计算土石方的运输单价,包括油费、
过路费、人工费等各项费用。
8.总运输费用(C):根据土石方的运输量和单价计算总运输费用。
