新教材人教必修三第十二章电能、能量守恒定律 2闭合电路的欧姆定律

2．闭合电路的欧姆定律课程标准1.理解闭合电路欧姆定律。

2．会测量电源电动势和内阻。

3．探究电源两端电压与电流关系。

素养目标1.知道内电路、外电路、内电压、外电压和电动势的概念。

(物理观念) 2．理解闭合电路欧姆定律，知道电流流过电源内部和外部时的能量关系，会用闭合电路欧姆定律分析路端电压与外电阻的关系，能进行相关的分析和计算。

(科学思维)一、电动势1．闭合电路：由导线、电源和用电器连成的电路叫作闭合电路。

用电器和导线组成外电路，电源内部是内电路。

2．非静电力的作用：在电源内部，非静电力把正电荷从负极搬运到正极，在该过程中非静电力做功，使电荷的电势能增加，将其他形式的能量转化为电势能。

3．电动势：(1)定义：在电源内部，非静电力把正电荷在电源内从负极移送到正极所做的功W 与被移送电荷q 的比值。

(2)公式：E ＝Wq 。

(3)单位：伏特。

简称：伏，符号：V 。

【生活链接1】不同型号的电池如图所示，能否依据电池体积的大小判断电池电动势的大小？为什么？提示：不能，因为电动势由电源中非静电力的特性决定，对于常用的干电池来说，电动势跟电池的体积无关。

二、闭合电路的欧姆定律1．内容：闭合电路的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比。

2．公式：I＝ER r；适用范围：纯电阻电路。

3．常用的变形公式：E＝U外＋U内或U外＝E－Ir；适用范围：任何闭合电路。

【生活链接2】手电筒中的电池用久了，虽然电动势没减少多少，但小灯泡却不怎么亮了。

请思考小灯泡变暗的原因。

提示：电池用久了，内阻变大，根据闭合电路的欧姆定律知总电流变小，因此小灯泡不怎么亮了。

三、路端电压与负载的关系1．路端电压与外电阻的关系：U外＝E－U内＝E－ER＋rr。

结论：(1)R增大→U外增大；(2)外电路断路时U外＝E；(3)外电路短路时U外＝0。

2．路端电压与电流的关系：(1)公式：U外＝E－Ir。

(2)图像(U-I图像)：如图所示是一条倾斜的直线，该直线与纵轴交点的坐标表示电动势E，斜率的绝对值表示电源内阻r。

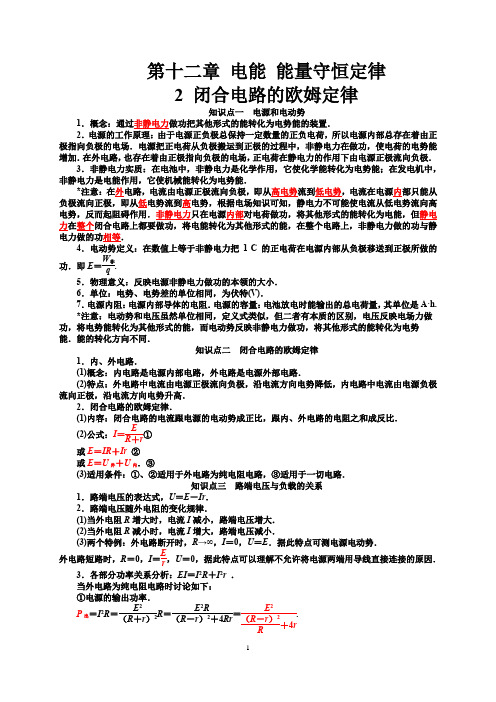

第十二章电能能量守恒定律2 闭合电路的欧姆定律知识点一电源和电动势1．概念：通过非静电力做功把其他形式的能转化为电势能的装置．2．电源的工作原理：由于电源正负极总保持一定数量的正负电荷，所以电源内部总存在着由正极指向负极的电场．电源把正电荷从负极搬运到正极的过程中，非静电力在做功，使电荷的电势能增加．在外电路，也存在着由正极指向负极的电场，正电荷在静电力的作用下由电源正极流向负极．3．非静电力实质：在电池中，非静电力是化学作用，它使化学能转化为电势能；在发电机中，非静电力是电能作用，它使机械能转化为电势能．*注意：在外电路，电流由电源正极流向负极，即从高电势流到低电势，电流在电源内部只能从负极流向正极，即从低电势流到高电势，根据电场知识可知，静电力不可能使电流从低电势流向高电势，反而起阻碍作用．非静电力只在电源内部对电荷做功，将其他形式的能转化为电能，但静电力在整个闭合电路上都要做功，将电能转化为其他形式的能，在整个电路上，非静电力做的功与静电力做的功相等．4．电动势定义：在数值上等于非静电力把1 C的正电荷在电源内部从负极移送到正极所做的功．即E＝W非q.5．物理意义：反映电源非静电力做功的本领的大小．6．单位：电势、电势差的单位相同，为伏特(V)．7．电源内阻：电源内部导体的电阻．电源的容量：电池放电时能输出的总电荷量，其单位是A·h.*注意：电动势和电压虽然单位相同，定义式类似，但二者有本质的区别，电压反映电场力做功，将电势能转化为其他形式的能，而电动势反映非静电力做功，将其他形式的能转化为电势能．能的转化方向不同．知识点二闭合电路的欧姆定律1．内、外电路．(1)概念：内电路是电源内部电路，外电路是电源外部电路．(2)特点：外电路中电流由电源正极流向负极，沿电流方向电势降低，内电路中电流由电源负极流向正极，沿电流方向电势升高．2．闭合电路的欧姆定律．(1)内容：闭合电路的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比．(2)公式：I＝ER＋r①或E＝IR＋Ir②或E＝U外＋U内．③(3)适用条件：①、②适用于外电路为纯电阻电路，③适用于一切电路．知识点三路端电压与负载的关系1．路端电压的表达式，U＝E－Ir．2．路端电压随外电阻的变化规律．(1)当外电阻R增大时，电流I减小，路端电压增大．(2)当外电阻R减小时，电流I增大，路端电压减小．(3)两个特例：外电路断开时，R→∞，I＝0，U＝E．据此特点可测电源电动势．外电路短路时，R＝0，I＝Er，U＝0，据此特点可以理解不允许将电源两端用导线直接连接的原因．3．各部分功率关系分析：EI＝I2R＋I2r ．当外电路为纯电阻电路时讨论如下：①电源的输出功率．P出＝I2R＝E2（R＋r）2R＝E2R（R－r）2＋4Rr＝E2（R－r）2R＋4r.由此可知当R ＝r 时，电源有最大输出功率P 出max ＝E 24r.②P 出与外电阻R 的函数关系图象．③电源的效率．η＝P 出P ＝IU 外IE ＝U 外E ＝IR I （R ＋r ）＝R R ＋r ＝11＋rR，可见，外电阻R 越大，电源的效率越高．拓展一 欧姆表的原理1．欧姆表内部构造：表头、电源和可变电阻三部分组成．2．欧姆表原理：依据闭合电路的欧姆定律制成，由电流表改装而成． 3.欧姆表测量原理．如图所示，当红黑表笔间接入被测电阻R x 时，通过表头的电流I ＝Er ＋R g ＋R ＋R x．改变R x ，电流I 随着改变，每个R x 值都对应一个电流值，在刻度盘上直接标出与I 值对应的R x 值，就可以从刻度盘上直接读出被测电阻的阻值．4．欧姆表内阻：将红、黑表笔短接，调节滑动变阻器使电流表达到满偏电流I g ，根据闭合电路的欧姆定律，I g ＝E r ＋R g ＋R 1，故欧姆表内电阻R 内＝EI g ＝R g ＋r ＋R ．说明：(1)当红、黑表笔断开时，电流表中电流为零，此时表笔间电阻无穷大，所以在表盘上电流零处标电阻“∞”；当红、黑表笔短接时，调节欧姆表的调零电阻，使电流表指针满偏，所以在电流满偏处标电阻“0”．(2)I 与R x 不成比例，欧姆表的刻度不均匀．欧姆表偏角越大，表明被测电阻越小．(3)中值电阻：当外加电阻R x ＝R g ＋r ＋R 0时，电流为I ＝E R x ＋R 0＋R g ＋r ＝12I g ，此时电流表指针指在刻度盘的中央，该电阻叫中值电阻．图象上的特征物理意义电源U －I 图象电阻U －I 图象图形图象表述的物理量变化关系 电源的路端电压随电路电流的变化关系电阻中的电流随电阻两端电压的变化关系 图线与坐标轴交点 与纵轴交点表示电源电动势E ，与横轴交点表示电源短路电流 过坐标轴原点，表示没有电压时电流为零 图线上每一点坐标的乘积UI 表示电源的输出功率表示电阻消耗的功率 图线上每一点对应的U 、I 比值 表示外电阻的大小，不同点对应的外电阻大小不同 每一点对应的此值均等大，表示此电阻的大小 图线的斜率的大小 内电阻r电阻大小【例1】如图所示的电路中，当S闭合时，电压表和电流表(均为理想电表)的示数各为1.6 V和0.4 A；当S断开时，它们的示数各改变0.1 V和0.1 A，求电源的电动势及电阻．【例2】如图所示．已知电源的电动势为E，内阻r＝2 Ω，定值电阻R1＝0.5 Ω，滑动变阻器的最大阻值为5 Ω.(1)当滑动变阻器的阻值为多大时，电阻R1消耗的功率最大？(2)当滑动变阻器的阻值为多大时，滑动变阻器消耗的功率最大？(3)当滑动变阻器的阻值为多大时，电源的输出功率最大？【例3】电路如图甲所示．若电阻未知，电源电动势和内阻也未知，电源的路端电压U随电流I 的变化图线及外电阻的U－I图线分别如图乙所示，求：(1)电源的电动势和内阻；(2)电源的路端电压；(3)电源的输出功率．【例4】如图所示是一个多量程多用电表的简化电路图，电流、电压和电阻的测量都各有两个量程(或分度值)不同的挡位.1、2两个挡位为电流表挡位，其中大量程是小量程的10倍．已知表头G的满偏电流为100 μA，内阻为990 Ω，图中的电源E的电动势均为3.5 V，当把转换开关S旋到位置4，在A、B之间接3 500 Ω电阻时，表头G刚好半偏．该操作的顺序和步骤都正确无误，则R1＝________Ω，R2＝________Ω.随堂练习1．(多选)关于电动势及闭合电路欧姆定律，下列说法正确的是()A．电源电动势越大，电源所能提供的电能就越多B．电源电动势等于路端电压C．外电路的电阻越大，路端电压就越大D．路端电压增大时，电源的输出功率可能减小2．在已接电源的闭合电路里，关于电源的电动势、内电压、外电压的关系应是() A．如外电压增大，则内电压增大，电源电动势也会随之增大B．如外电压减小，内电阻不变，内电压也就不变，电源电动势必然减小C．如外电压不变，则内电压减小时，电源电动势也随内电压减小D．如外电压增大，则内电压减小，电源的电动势始终为二者之和，保持恒量3．(多选)如图所示为某一电源的U－I图象，由图可知()A．电源电动势为2 V B．电源内阻为13ΩC．电源短路时电流为6 A D．电路路端电压为1 V时，电路中电流为5 A4.如图所示的电路中，电源的内阻不可忽略，当开关S闭合时，电流表的示数为0.30 A，则当S 断开时，电流表的示数可能是()A．0.28 A B．0.42 A C．0.52 A D．0.58 A5．如图所示，电源的电动势为50 V，电源内阻为1.0 Ω，定值电阻R＝14 Ω，M为直流电动机，电枢电阻R′＝2.0 Ω，电动机正常运转时，电压表读数为35 V，则在100 s时间内电源做的功和电动机上转化为机械能的部分是多少？6．手电筒的两节干电池，已经用了较长时间，灯泡只发出很微弱的光，把它们取出来，用电压表测电压，电压表示数接近3 V，再把它们作为一个台式电子钟的电源，电子钟能正常工作，则下列说法：①这两节干电池的电动势减少了很多②这两节干电池的内阻增大了很多③这台电子钟的额定电压一定比手电筒的小灯泡的额定电压小④这台电子钟的正常工作电流一定比小灯泡正常工作电流小其中正确的是()A．①②B．①③C．②④D．③④7．(多选)如图所示为闭合电路中两个不同电源的U－I图象，则下列说法中正确的是()A．电动势E1＝E2，短路电流I1>I2B．电动势E1＝E2，内阻r1>r2C．电动势E1>E2，内阻r1>r2D．当两电源的工作电流变化量相同时，电源2的路端电压变化较大8．如图所示的电路中，电键S1、S2、S3、S4均闭合，C是水平放置的平行板电容器，极板间悬浮着一油滴P，欲使P向上运动，应断开电键()A．S1B．S2C．S3D．S49．如图所示，直线A是电源的路端电压和电流的关系图线，直线B、C分别是电阻R1、R2的两端电压与电流的关系图线，若这两个电阻分别接到这个电源上，则()A．R1接在电源上时，电源的效率高B．R2接在电源上时，电源的效率高C．R1接在电源上时，电源的输出功率大D．电源的输出功率一样大10．一电源在负载电阻分别为4 Ω和9 Ω时，输出功率相等，则电源内阻为()A．4 Ω B．6 Ω C．9 Ω D．12 Ω11．如图所示，已知电阻R1＝4.0 Ω，R2＝6.0 Ω，电源内阻r＝0.60 Ω，电源的总功率P总＝40 W，电源输出功率P出＝37.6 W．求：(1)A、B间的电压U；(2)电源电动势E；(3)R3的阻值．12．如图所示为欧姆表的原理示意图．其中，电流表的满偏电流为300 μA ，内阻R g ＝100 Ω，调零电阻最大值R ＝50 kΩ，串联的定值电阻R 0＝50 Ω，电源电动势E ＝1.5 V ．当电流是满偏电流的二分之一时，用它测得的电阻R x 是多少？13．下图所示为一简单欧姆表原理示意图，其中电流表的满偏电流I g ＝300 μA ，内阻R g ＝100 Ω，可变电阻R 的最大阻值为10 kΩ，电池的电动势E ＝1.5 V ，内阻r ＝0.5 Ω，图中与接线柱A 相连的表笔颜色应是________色．按正确使用方法测量电阻R x 的阻值时，指针指在刻度盘的正中央，则R x ＝________kΩ.若该欧姆表使用一段时间后，电池电动势变小、内阻变大，但此表仍能调零，按正确使用方法再测上述R x ，其测量结果与原结果相比将______(填“变大”“变小”或“不变”)．14．如图所示电路，电源内阻不可忽略．开关S 闭合后，在变阻器R 0的滑动端向下滑动的过程中( )A ．电压表与电流表的示数都减小B ．电压表与电流表的示数都增大C ．电压表的示数增大，电流表的示数减小D ．电压表的示数减小，电流表的示数增大 15．(多选)在如图所示电路中，闭合电建S ，当滑动变阻器的滑动触头P 向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用I 、U 1、U 2和U 3表示，电表示数变化量的大小分别用ΔI 、ΔU 1、ΔU 2和ΔU 3表示，下列比值正确的是( )A ．U 1I 不变，ΔU 1 ΔI 不变B ．U 2I 变大，ΔU 2ΔI 变大C ．U 2I 变大，ΔU 2 ΔI 不变D ．U 3I 变大，ΔU 3ΔI 不变第十二章 电能 能量守恒定律2 闭合电路的欧姆定律【例1】解析：当S 闭合时，由闭合电路欧姆定律得：U 1＝E －I 1r ，即E ＝1.6＋0.4 r ．① 当S 断开时，由闭合电路欧姆定律得：U 2＝E －I 2r ，即E ＝(1.6＋0.1)＋(0.4－0.1)r .② 由①②得：E ＝2 V ，r ＝1 Ω.【例2】解析：(1)因为电路是纯电阻电路，则满足闭合电路欧姆定律，有P R1＝E 2（R 1＋R 2＋r ）2R 1.当R 2＝0时，电阻R 1消耗的功率最大，P R1max ＝E 2（R 1＋r ）2R 1，(2) P R2＝E 2（R 1＋R 2＋r ）2R 2＝E 2[（R 1＋r ）＋R 2]2R 2＝E 2[（R 1＋r ）－R 2]2R 2＋4（R 1＋r ）.当R 2＝R 1＋r ＝2.5 Ω时，滑动变阻器消耗的功率最大，即P R2max ＝E 24（R 1＋r ）.(3)原理同(2)，很容易得出当R 1＋R 2＝r ，即R 2＝r －R 1＝1.5 Ω，电源输出的功率最大，P max ＝E 24r.【例3】解析：(1)由题图乙所示U －I 图线知，电源电动势E ＝4 V ，短路电流I 短＝4 A ，故内阻r ＝EI 短＝1 Ω. (2)由题图甲、乙知，电源与电阻串联时，电流I ＝1 A ，此时对应路端电压U ＝3 V . (3)由题图乙知R ＝3 Ω，故P 出＝I 2R ＝3 W. 【例4】答案：11 99解析：S 接4时，改装电流表的满偏电流为I g ，则有I g 2＝E R 中＋R g ＝ 3.53 500×2A ，则I g ＝10－3 A ＝1 mA ，S 接1时，如图甲所示，是大量程电流表，有(10－0.1)R 1＝0.1(R g ＋R 2)，S 接2时，如图乙所示，是小量程电流表，有(1－0.1)(R 1＋R 2)＝0.1 R g ，联立得R 1＝11 Ω，R 2＝99 Ω.随堂练习1、答案：CD2、答案：D3、答案：AD4、答案：A5、解析：内阻和电阻R 上的电压为 U ＝E －U V ＝(50－35) V ＝15 V .由欧姆定律得电路电流为I ＝U R ＋r ＝1514＋1A ＝1 A.在100 s 内电源做的功W ＝IEt ＝1×50×100 J ＝5.0×103 J. 在100 s 内电动机转化为机械能的部分有W ′＝(IU v －I 2R ′) t ＝(1×35－12×2)×100 J ＝3.3×103 J. 6、答案：C 7、答案：AD 8、答案：B解析：四个开关都闭合油滴静止不动：q Ud＝mg ，此时电压等于R 3的电压．要使其向上运动，则使电压增大．只有断开S 2电容器两端电压变大等于电源电动势．9、答案：A 10、答案：B11、解析：由P 总－P 出＝I 2r ，得I ＝40－37.60.6A ＝2 A. 由P 总＝EI ，得到电源的电动势E ＝402V ＝20 V .AB 间的电压U AB ＝R AB I ＝R 1R 2R 1＋R 2·I ＝2.4×2 V ＝4.8 V .(3)路端电压U ＝E －Ir ＝20－2×0.6 V ＝18.8 V . 由欧姆定律得，外电路总电阻为R ＝U I ＝18.82Ω＝9.4 Ω.得到，R 3＝R －R 1R 2R 1＋R 2＝7 Ω.12、解析：用欧姆挡测量电阻时，对电路应用闭合电路欧姆定律，当电流表满偏时有：I g ＝ER 内，其中R 内为欧姆表的内阻．所以有：R 内＝E I g ＝ 1.5300×10－6Ω＝5 000 Ω.用它测量电阻R x 时，当指针指在表盘中央时有 12I g ＝E R 内＋R x得：R x ＝2E I g －R 内＝5 000 Ω. 故测得的电阻是R x 是5 000 Ω. 13、答案：红 5 变大解析：由I ＝E R g ＋R ＋r ＋R x 及I g ＝E R g ＋R ＋r，指针指中央，I ＝12I g ＝150 μA ，R x ＝5 kΩ；因欧姆表的内阻变大，同样的电阻值，电流变小，读数变大．14、答案：A解析：滑动变阻器R 0的滑片向下滑动，R 0接入电路的电阻变小，电路的总电阻变小，总电流变大，电源的内电压变大，外电压变小，电压表的示数变小，R 1两端的电压变大，R 2两端的电压变小，电流表的示数变小，A 项正确．15、答案：ACD解析：R 1是定值电阻，有R 1=U 1I =ΔU 1 ΔI ，可知U 1I 、ΔU 1ΔI都不变，故A 正确；当滑动变阻器的滑动触头P 向下滑动时，R 2变大，R 2是可变电阻，有U 2I = R 2，所以U 2I变大，根据闭合电路欧姆定律得：U 2=E-I(R 1+r)，则知ΔU 2 ΔI = R 1+r ，不变，故B 错误，C 正确；U 3I = R 1+ R 2，可知U 3I变大，又根据闭合电路欧姆定律得：U 3=E-Ir ，则知ΔU 3ΔI=r ，保持不变，故D 正确。

第12章电能能量守恒定律1.电路中的能量转化 (1)2.闭合电路的欧姆定律 (5)3.实验：电池电动势和内阻的测量 (11)4.能源与可持续发展 (17)1.电路中的能量转化一、电功和电功率1．电流做功的实质：导体中的恒定电场对自由电荷的静电力做功。

2．电功(1)定义：电流在一段电路中所做的功，等于这段电路两端的电压、电路中的电流、通电时间三者的乘积。

(2)公式：W＝UIt。

(3)单位：国际单位是焦耳，符号是J。

3．电功率(1)定义：电流在一段电路中所做的功与通电时间之比。

(2)公式：P＝Wt＝UI。

(3)单位：国际单位是瓦特，符号是W。

二、焦耳定律1．内容：电流通过导体产生的热量跟电流的二次方成正比，跟导体的电阻及通电时间成正比。

2．表达式：Q＝I2Rt。

3．热功率三、电路中的能量转化1．电动机工作时的能量转化(1)能量关系：电动机从电源获得的能量一部分转化为机械能，还有一部分转化为内能。

(2)功率关系：电动机消耗的功率P电等于电动机的输出功率P机与电动机损失的功率P损之和，即：P电＝P机＋P损，P电＝UI，P损＝I2R。

2．电池充电时的能量转化电池从电源获得的能量一部分转化为化学能，还有一部分转化为内能。

考点1：串、并联电路中电功率的计算1．串联电路功率关系(1)各部分电路电流I相同，根据P＝I2R，各电阻上的电功率与电阻成正比。

(2)总功率P总＝UI＝(U1＋U2＋…＋U n)I＝P1＋P2＋…＋P n。

2．并联电路功率关系(1)各支路电压相同，根据P＝U2R，各支路电阻上的电功率与电阻成反比。

(2)总功率P总＝UI＝U(I1＋I2＋…＋I n)＝P1＋P2＋…＋P n。

3．结论无论是串联电路还是并联电路，电路消耗的总功率均等于各负载消耗的功率之和。

【例1】有额定电压都是110 V，额定功率P A＝100 W，P B＝40 W 的电灯两盏，若接在电压是220 V的电路上，两盏电灯均能正常发光，那么电路中消耗功率最小的电路是( )A B C D思路点拨：(1)电路的总功率等于各用电器消耗的功率之和。

人教版高中物理必修三第12章第2节《闭合电路的欧姆定律》说课稿今天我说课的内容是新人教版高中物理必修三第12章第2节《闭合电路的欧姆定律》。

第12章是电能和能量守恒定律，按照循序渐进的原则，上一章先学习部分电路规律，在本章再学习闭合电路的相关物理规律。

《闭合电路欧姆定律》是部分电路欧姆定律的延伸，是整个电路部分的中心内容，也是复杂电路分析的基础。

本课教学承担着实现本单元教学目标的任务，为了更好地教学，下面我将从课程标准、教材分析、教学目标和学科核心素养、教学重难点、学情分析、教学方法、教学准备、教学过程等方面进行说课。

一、说课程标准普通高中物理课程标准（2017版2020年修订）【内容要求】：“3.2.4理解闭合电路欧姆定律。

会测量电源的电动势和内阻。

”二、说教材分析在学生学习了“欧姆定律”、“电功”等内容之后编排的，是分析和理解部分电路和全电路的交汇点，也是复杂电路分析的基础。

本节内容在教材中具有承上启下的作用，既是前面所学知识的巩固和深化，又为后继内容的学习做出了铺垫。

同时，通过本节的学习，能使学生会用能的转化观点分析相关电路问题.所以，本节是本章乃至整个电路部分的中心内容，更是本章教学的重点。

三、说教学目标1、知道电源是通过非静电力做功将其他形式的能转化为电能的装置，知道电动势的定式。

2、经历闭合电路欧姆定律的理论推导过程，理解内、外电路的能量转化，体验能量转化和守恒定律在电路中的具体应用。

3、理解闭合电路的欧姆定律，通过探究电源两端电压与电流的关系，体会图像法在研究物理问题中的作用。

4、能根据闭合电路欧姆定律解释路端电压与负载的关系。

四、说核心素养【物理观念】通过电动势概念的建立和推导闭合电路欧姆定律，为学生深入理解能量守恒定律提供物理事实。

【科学思维】学生应用物理规律进行推理，解决实际问题，促进科学思维的发展。

【科学探究】通过分析闭合电路中电动势的升高和降低及其规律，学生可以深化对电场中电势和电势差概念的理解，同时对科学探究过程和结果进行交流、评估、反思的能力。
